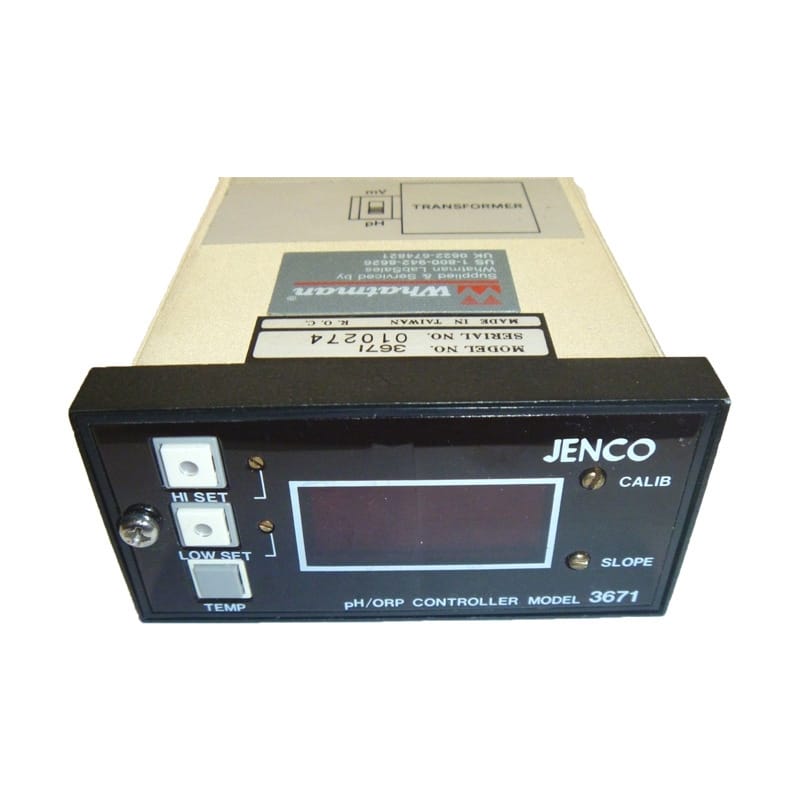

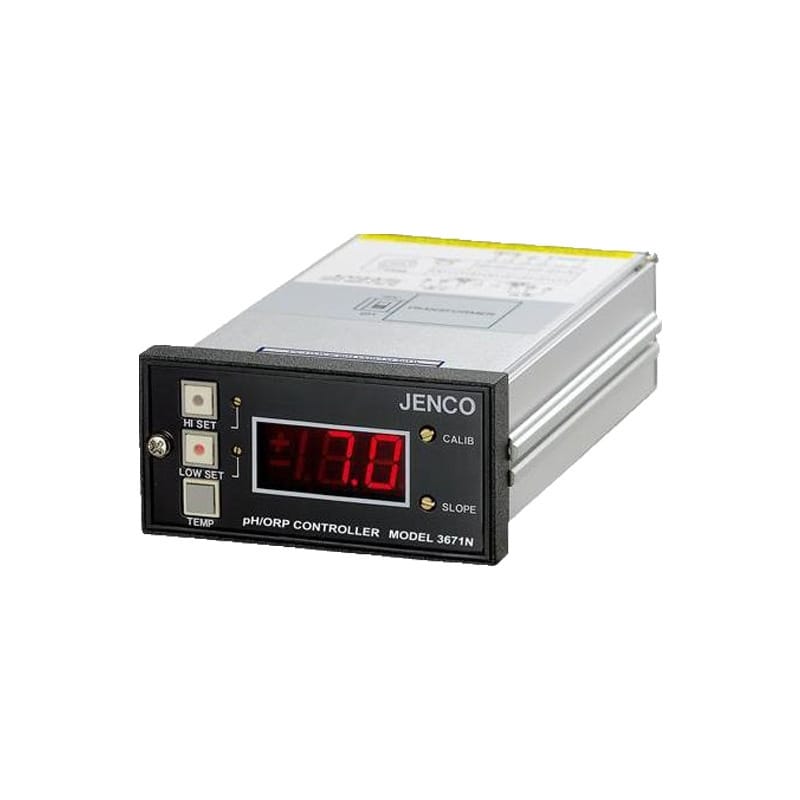

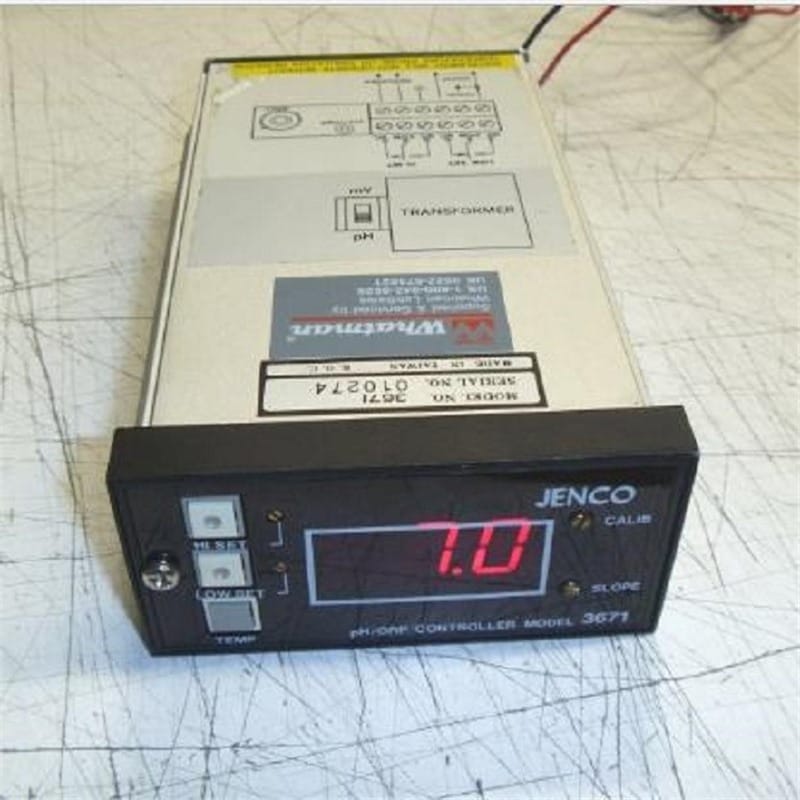

任氏 (JENCO) 3671 在線 pH/ORP 變送器控制器
核心特點
- 穩固耐用：全機采用穩固設計，1/8 DIN 鋁制外殼，適應各種工業環境。
- 操作便捷：設定值位于前面板，可通過電位計手動設定與校正，安裝簡易。
- 顯示清晰：配備 0.56 英寸高效率紅色 LED 顯示，讀數直觀醒目。
- 智能補償：支持 0-100°C 自動溫度補償 (ATC)，內部具備 pH/ORP 選擇切換功能。
- 節能可靠：低電力耗損設計，有效減少內部熱能，顯著增加產品可靠度。
- 控制功能：內置雙 SPDT 高低繼電器，支持雙點開/關控制，死區可調。
技術參數
控制器 (3671 主機)
- 測量范圍：pH 0～14.0 pH；ORP -1990～1990 mV
- 分辨率：pH 0.1；ORP 10 mV；溫度 1°C
- 準確度：pH ±0.1±1 digit；ORP ±0.1%±1 digit
- 溫度補償：自動 0～100°C (需 Pt-100 ATC 或模擬電阻器)
- 控制輸出：雙 SPDT 繼電器 (8A at 115 VAC, 4A at 230 VAC)
- 記錄輸出：電壓信號輸出 (pH 1400 mV, mV -1990～1990 mV, 溫度 1000 mV)
- 輸入阻抗：大于 10^12 ohm
- 電源要求：115/230 VAC ±15%, 50/60 Hz
- 尺寸重量：96 x 48 x 172 mm；0.69 kg
配套傳感器 (IP-600-10 電極)
- 測量范圍：pH 0～14 pH；溫度 0～80°C
- 耐壓性能：75°C 時 100 psig；81°C 時 85 psig；100°C 時 50 psig
- 接口材質：3/4″NPT 連接，PPS 材質，玻璃感測頭
- 線纜長度：20 m
- 插頭類型：BNC 或其他標準接口
應用行業
- 水處理行業：工業廢水處理、循環水加藥系統、水質在線監測。
- 化工行業：化學反應過程酸堿度監測、氧化還原電位控制。
- 自動化系統：一體化自動加藥裝置、遠程控制系統配套儀表。
- 其他領域：環境監測、制藥及食品加工過程中的水質分析與控制。
安裝條件
- 盤裝尺寸：支持標準 1/8 DIN 安裝孔 (面板尺寸 96 x 48 mm)。
- 電源接入：需接入 115V 或 230V 交流電源，頻率 50/60 Hz，接線前請確認電壓。
- 溫度探頭：必須連接 Pt-100 溫度探頭或模擬電阻器，否則儀器無法啟動。
- 電極連接：通過 BNC 連接器連接 pH/ORP 電極，確保天線引線接線片接觸良好。
- 環境要求：安裝位置應避免強電磁干擾，便于觀察 LED 顯示及操作面板，保持通風干燥。
注意事項

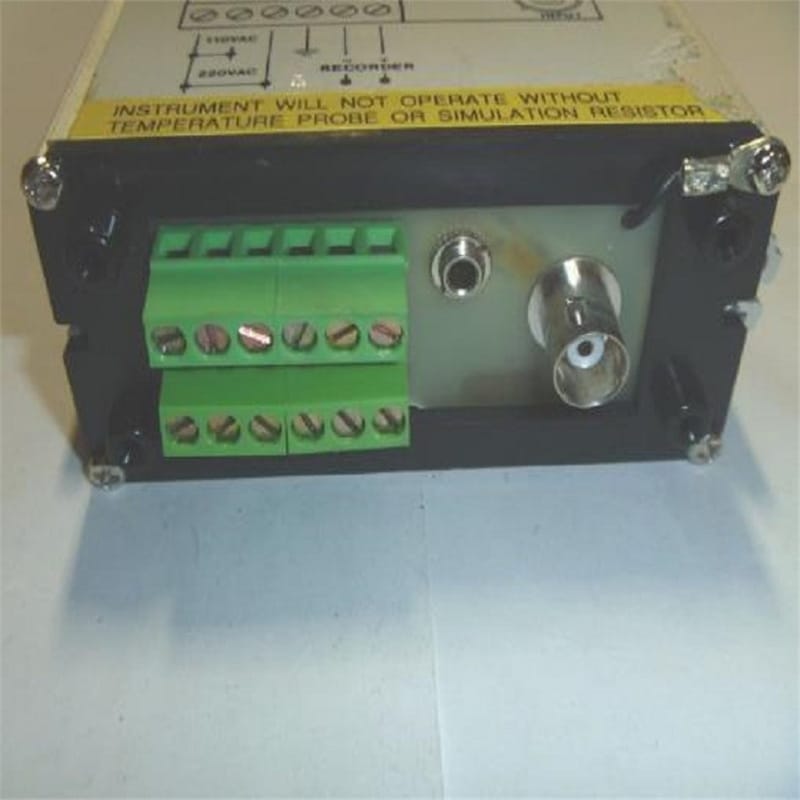

- 溫度補償必要性：儀器 Without Temperature Probe Or Simulation Resistor 將無法操作 (INSTRUMENT WILL NOT OPERATE WITHOUT TEMPERATURE PROBE OR SIMULATION RESISTOR)。
- 校準維護：定期使用標準緩沖液 (如 pH 4.01/7.00/10.01 或 4.00/6.86/9.18) 進行兩點校正，確保測量精度。
- 繼電器負載：注意繼電器輸出電流限制 (115V 下 8A, 230V 下 4A)，控制外部設備時避免過載。
- 電極保養：玻璃電極易碎，安裝及清洗時需小心，保持敏感膜清潔，避免干置。
- 電源安全：確保接地良好，防止漏電風險，長期不用請切斷電源。
供應商信息
- 公司名稱：上海闊思電子有限公司 (Shanghai Kuosi)
- 主營業務：致力于水處理自動加藥系統和配套產品的銷售及維修保養，包括一體化自動加藥裝置、計量泵 (SEKO/米頓羅)、水質分析儀 (pH 計、電導率儀、溶解氧儀等)、流量計及攪拌機等。
- 服務承諾：質量?jī)?yōu)良，服務專業，安全放心。主要庫存代理中國臺灣上泰、意大利 SEKO 等品牌，自有品牌 APURE 系列，保證交貨速度和售后服務時間。
3671在線PH/ORP
本面板裝配pH/ORP控制器/傳送器具雙SPDT高低繼電器，可透過電位計手動設定值與校正。由電壓/記錄器輸出，可由外部選擇切換pH或ORP。紅色大LED顯示，BNC連接器，天線引線接線片軸流方塊。本儀器要求Pt-100 ATC或模擬電阻器供溫度使用。使用電源為115/230 AC。
l 全機穩固設計
l 低成本
l 安裝簡易
l 設定值于前面板
l 記錄輸出
l 0.56高效率紅色LED顯示
l 1/8 DIN鋁制外殼
l 設定值覆蓋整體檔距
l 0-100°C自動溫度補償
l 內部pH/ORP選擇切換
l 低電力耗損設計，減少內部熱能，增加產品可靠度
產品規格
pH范圍0～14.0 pH
酸堿度計分辨率0.1 pH
酸堿度計度0.1±1 digit
ORP范圍-1990～1990 mV
ORP分辨率10 mV
ORP準確度 ±0.1 %±1 digit
溫度 范圍0～100°C
溫度 分辨率1°C
溫度 分辨率1±1 digit
輸入阻抗 大于10^12 ohm
溫度補償 自動0～100°C
記錄器 輸出 1400 mV
記錄器 輸出(mV) -1990～1990 mV
記錄器 輸出(溫度) 1000 mV
雙點開/關控制pH或orp（使用者可選擇）
怠滯區（死帶，無感應區） ±0.1 pH（每個設定點）
繼電器 輸出8a at 115 VAC,4a at 230 VAC
讀取顯示0.5 "高效率 紅色LED顯示
電源115/230 VAC±15%,50/60 Hz
尺寸96 x 48 x 172 mm
重量0.69 kg
成套附件
IP-600-10在線PH傳感器（電極）
產品規格
pH范圍0～14 pH
溫度范圍0～80°C
耐壓范圍1 75C/170F = 100 psig
耐壓范圍2 81C/180F = 85 psig
耐壓范圍3 100C/212F =50 psig
接口3/4″NPT
連接材質PPS
感測材質玻璃
插頭BNC或其他
纜線長度20 m
