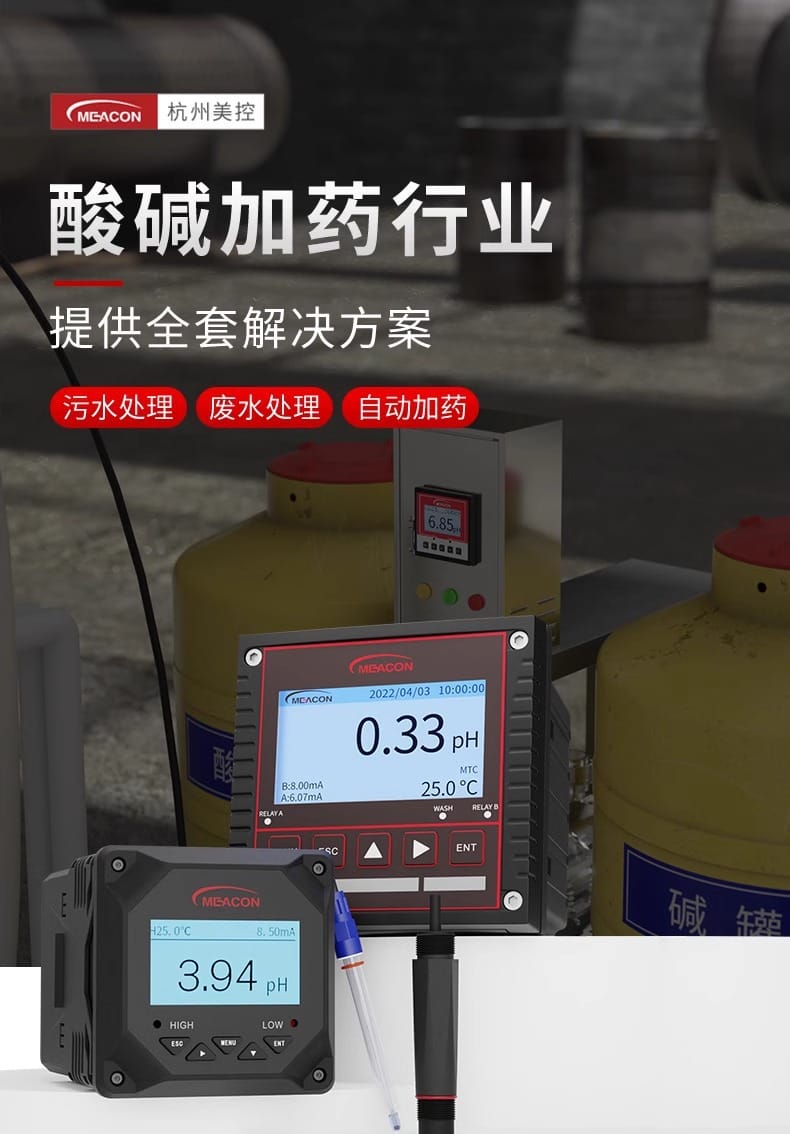

美控 pH 全自動加藥裝置中和反應釜系統（MCACON 杭州美控）
核心特點

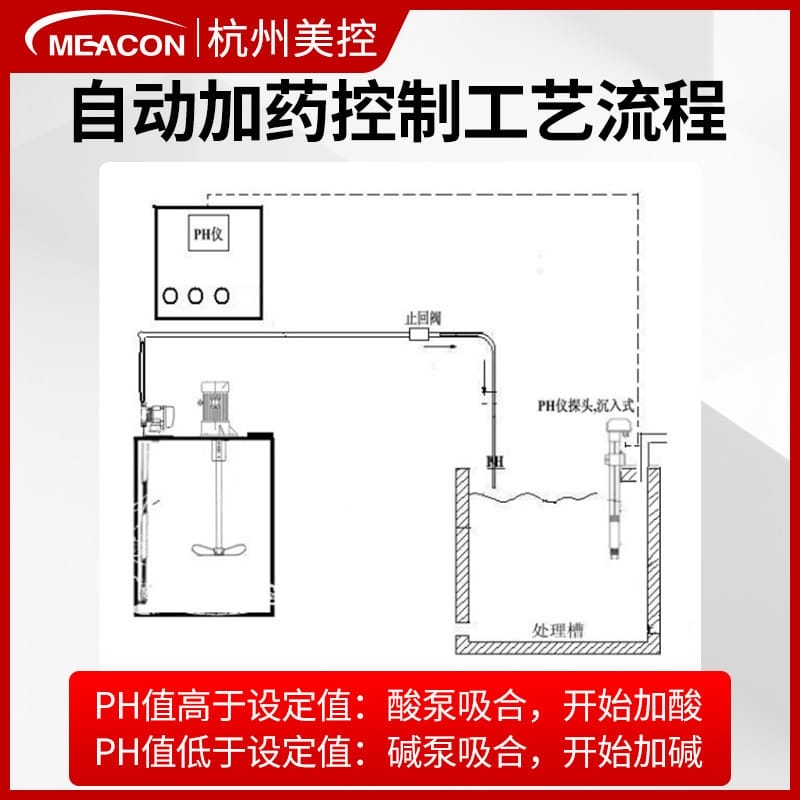

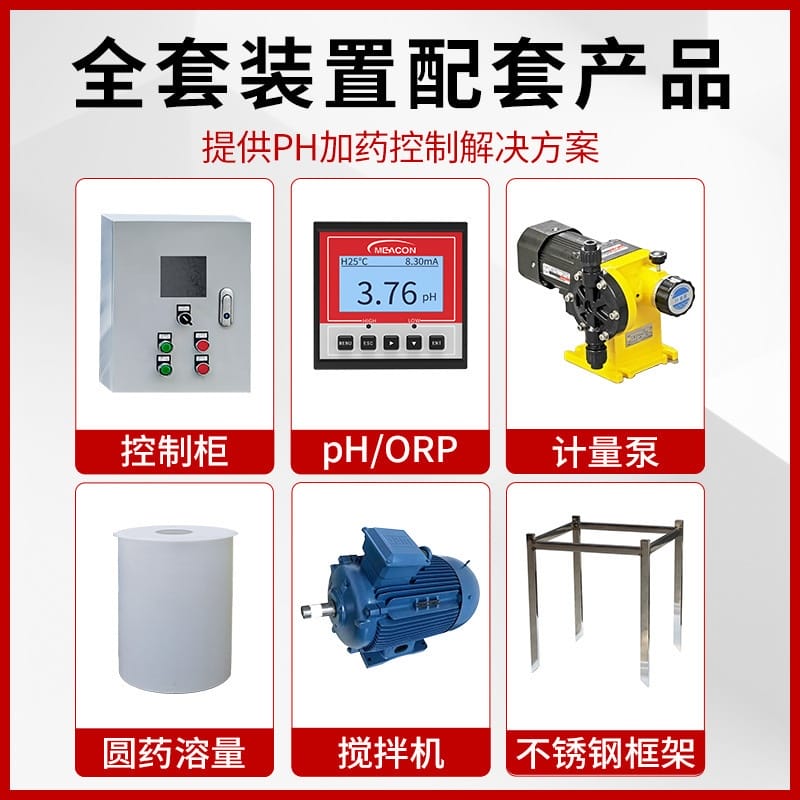

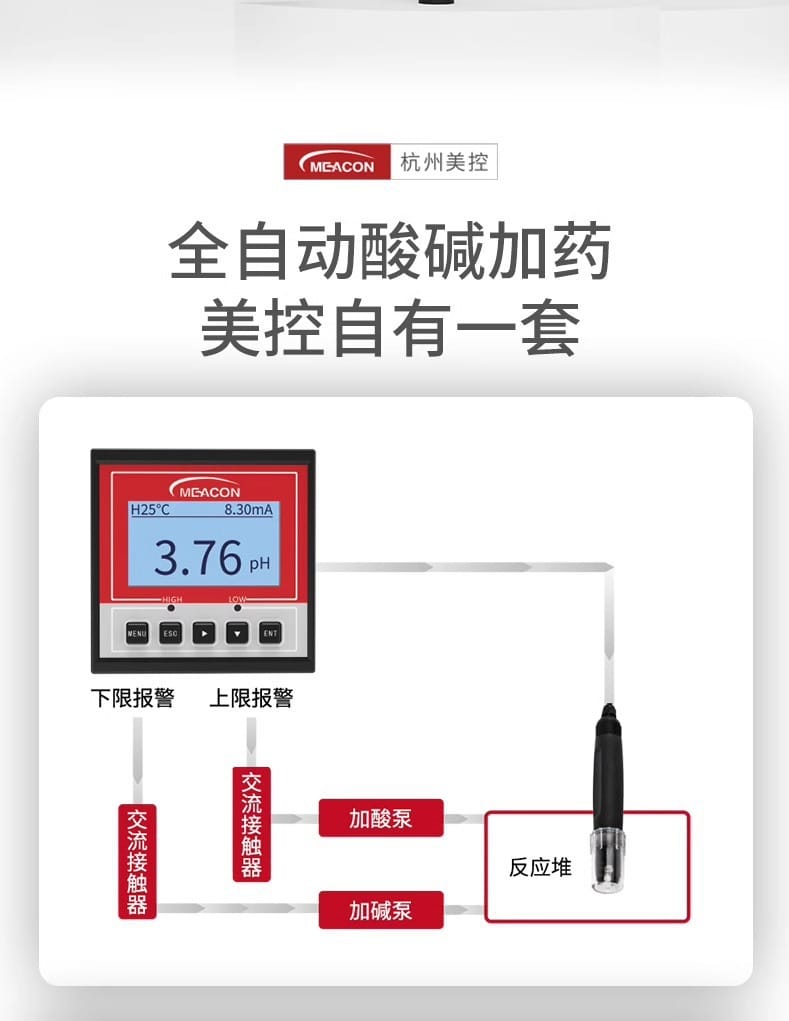

- 全流程自動化控制：集成 pH 控制、酸堿加藥、攪拌與中和反應，實現廢水處理的智能化管理。
- 高精度監測：采用高阻抗輸入（≥1012 Ω）、±0.02pH 測量精度傳感器，確保數據穩定可靠。

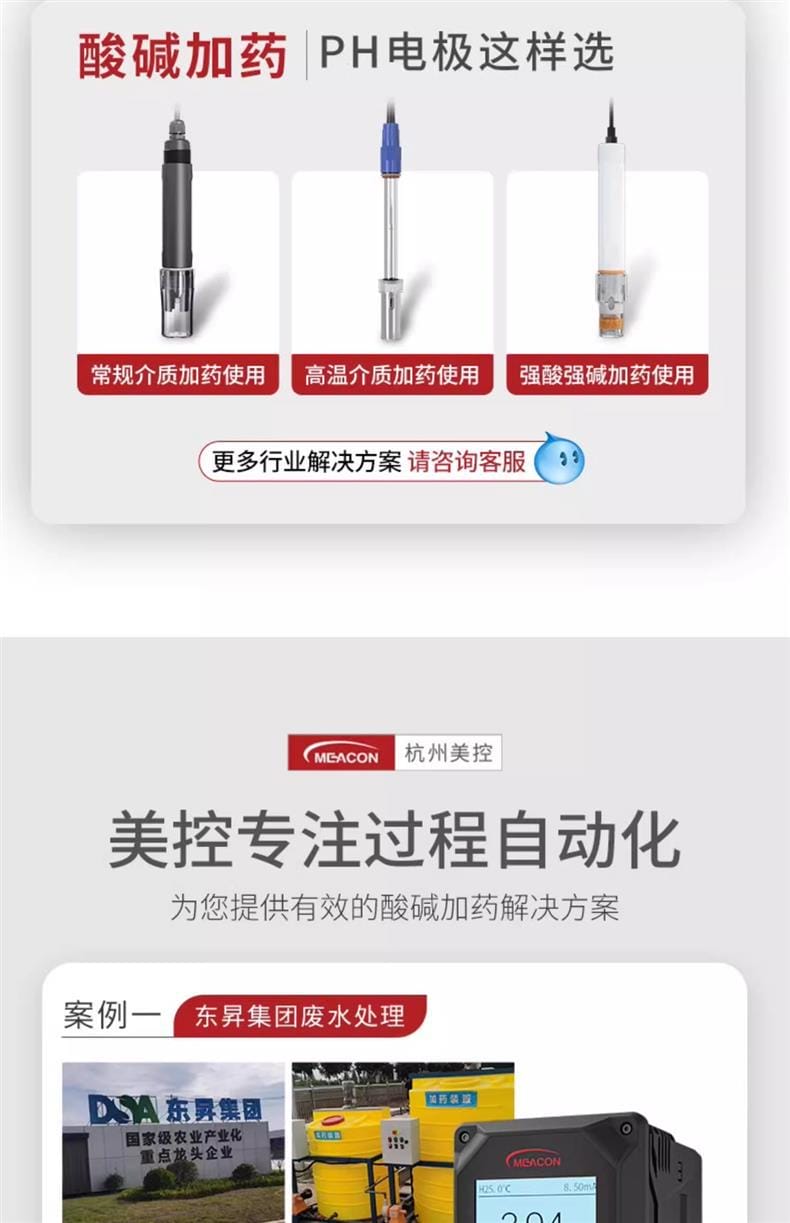

- 多場景適配能力：支持常規、高溫、強酸強堿等復雜介質環境下的加藥控制。
- 雙路報警輸出：具備上下限報警功能，繼電器容量達 AC250V/3A，保障系統安全運行。
- 多種通信與輸出方式：標配隔離式 4~20mA 輸出，部分型號支持 RS485 Modbus-RTU 協議，便于接入 DCS 或 PLC 系統。
- 全國服務網絡：Supmea e30+ 服務體系覆蓋全國，提供快速響應與技術支持。
- 權威認證背書：通過 ISO、SGS、CE 認證，國家高新技術企業，擁有多項專利技術，為 TC124 測控與自動化標委會成員單位。

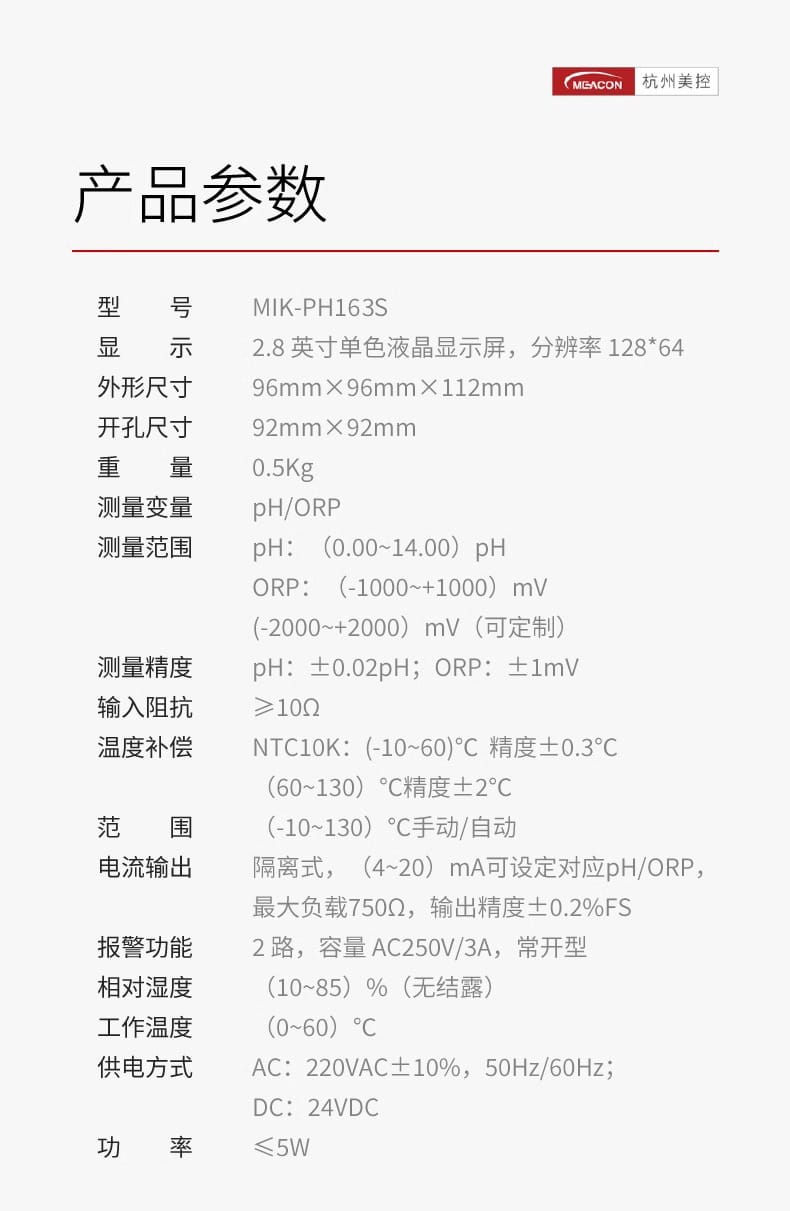

技術參數

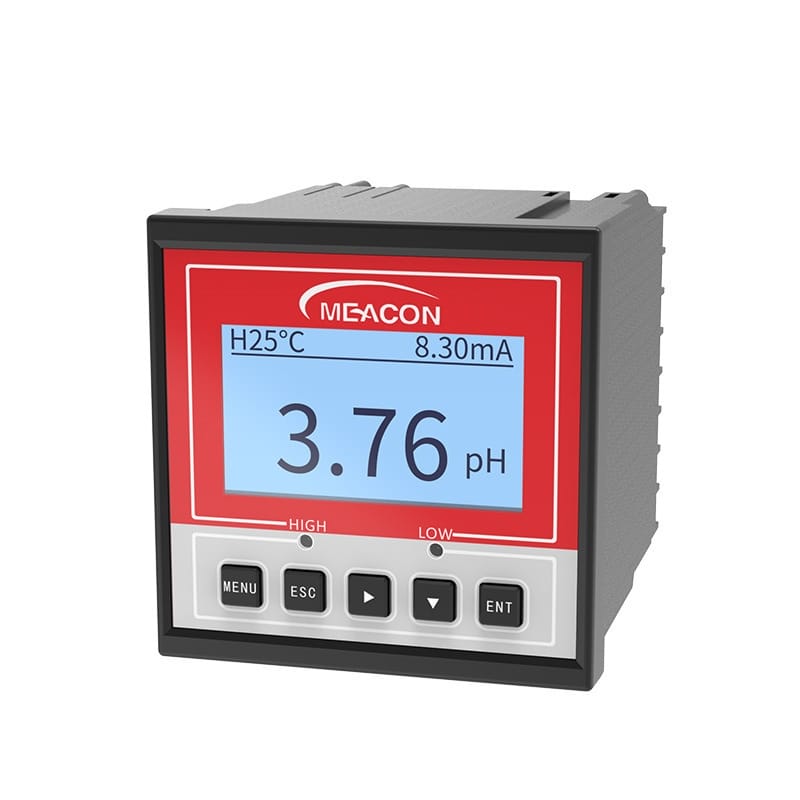

型號 MIK-PH163S
| 參數 |
規格 |
| 顯示屏 |
2.8 英寸單色液晶，分辨率 128×64 |
| 外形尺寸 |
96mm × 96mm × 112mm |
| 開孔尺寸 |
92mm × 92mm |
| 重量 |
0.5kg |
| 測量變量 |
pH / ORP |
| pH 測量范圍 |
0.00 ~ 14.00 pH |
| ORP 測量范圍 |
-1000 ~ +1000 mV（可定制至 ±2000 mV） |
| 測量精度 |
±0.02pH；±1mV（ORP） |
| 輸入阻抗 |
≥1012 Ω |
| 溫度補償 |
NTC10K：(-10 ~ 130)℃，手動/自動切換；精度 ±0.3℃（≤60℃），±2℃（>60℃） |
| 電流輸出 |
隔離式 4~20mA，最大負載 750Ω，精度 ±0.2%FS |
| 報警功能 |
2 路常開觸點，AC250V/3A |
| 工作溫度 |
0 ~ 60℃ |
| 相對濕度 |
10% ~ 85% RH（無結露） |
| 供電電源 |
AC 220V ±10%，50/60Hz 或 DC 24V |
| 功率消耗 |
≤5W |

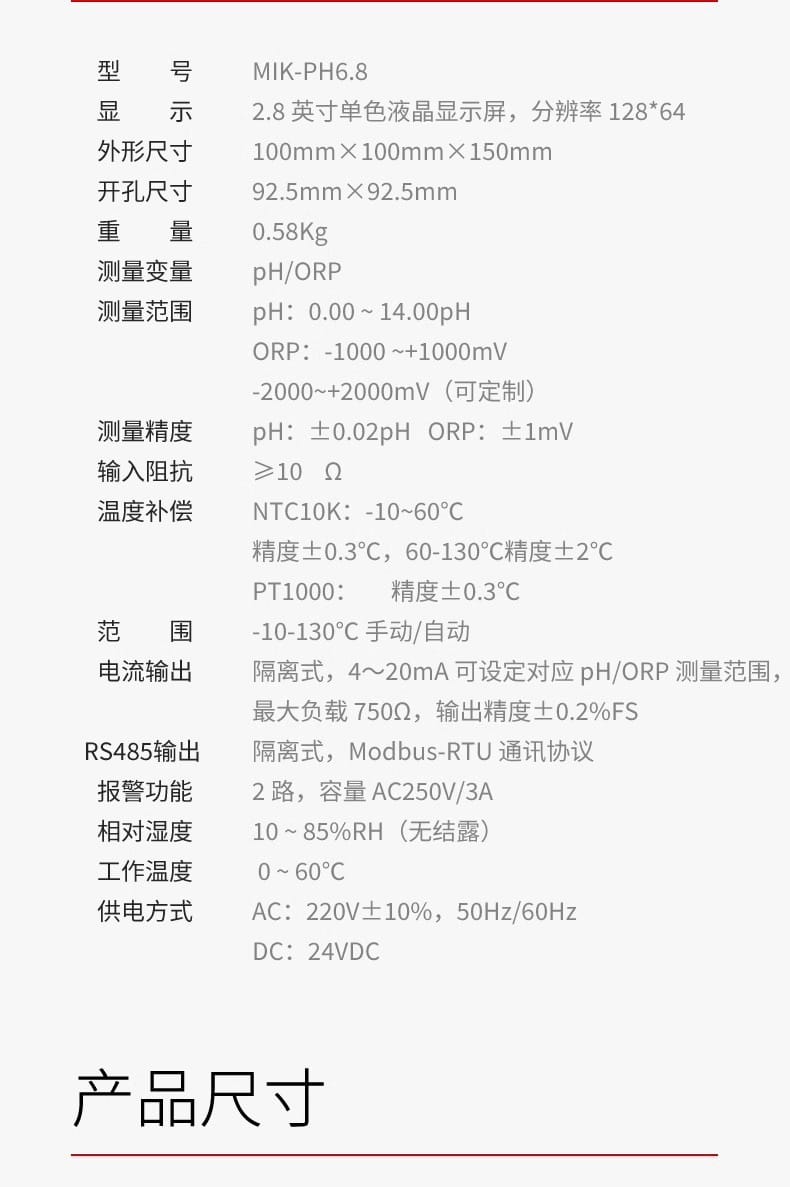

型號 MIK-PH6.8
| 參數 |
規格 |
| 顯示屏 |
2.8 英寸單色液晶，分辨率 128×64 |
| 外形尺寸 |
100mm × 100mm × 150mm |
| 開孔尺寸 |
92.5mm × 92.5mm |
| 重量 |
0.58kg |
| 測量變量 |
pH / ORP |
| pH 測量范圍 |
0.00 ~ 14.00 pH |
| ORP 測量范圍 |
-1000 ~ +1000 mV（可定制 ±2000 mV） |
| 測量精度 |
±0.02pH；±1mV |
| 輸入阻抗 |
≥1012 Ω |
| 溫度補償 |
支持 NTC10K 和 PT1000；范圍 -10 ~ 130℃，精度 ±0.3℃ |
| 電流輸出 |
隔離式 4~20mA，對應 pH/ORP 可設，最大負載 750Ω |
| 通訊接口 |
隔離式 RS485，Modbus-RTU 協議 |
| 報警功能 |
2 路，AC250V/3A |
| 工作環境 |
溫度：0~60℃；濕度：10~85% RH（無結露） |
| 供電方式 |
AC 220V ±10%，50/60Hz 或 DC 24V |

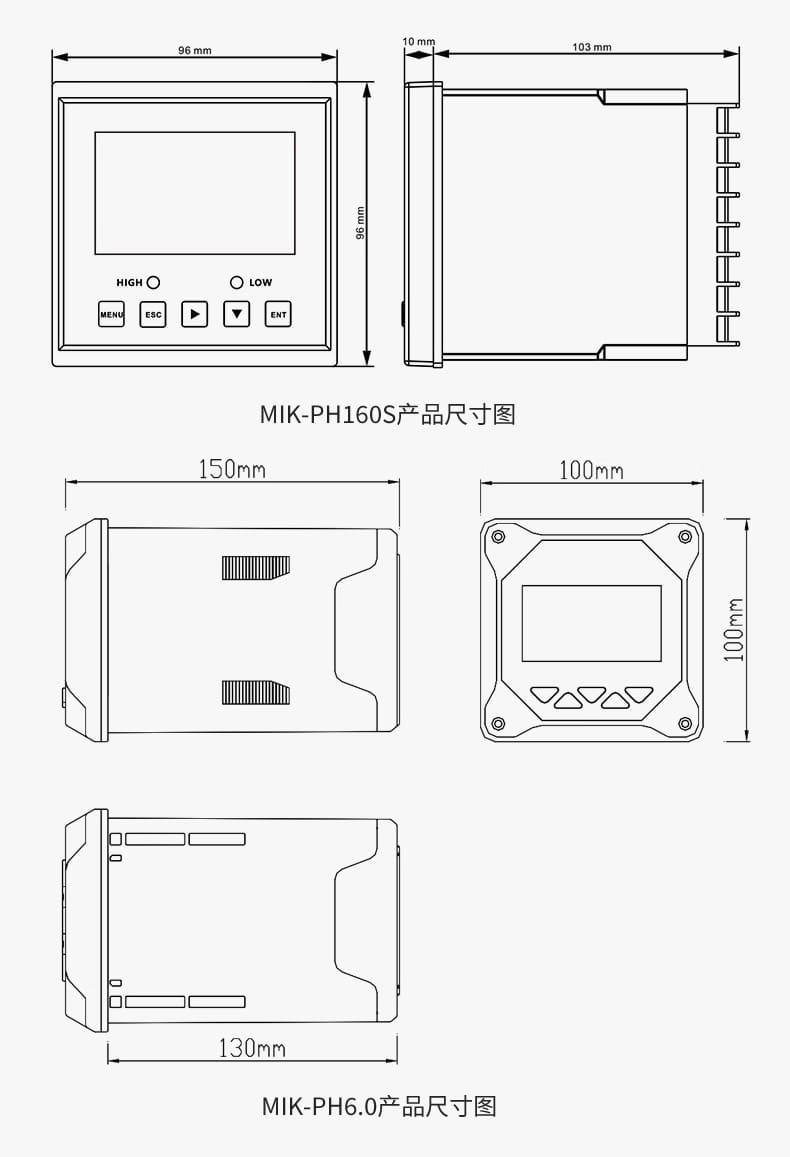

注：MIK-PH160S、MIK-PH6.0 為配套控制器或電極型號，具體尺寸及安裝方式詳見產品圖示。

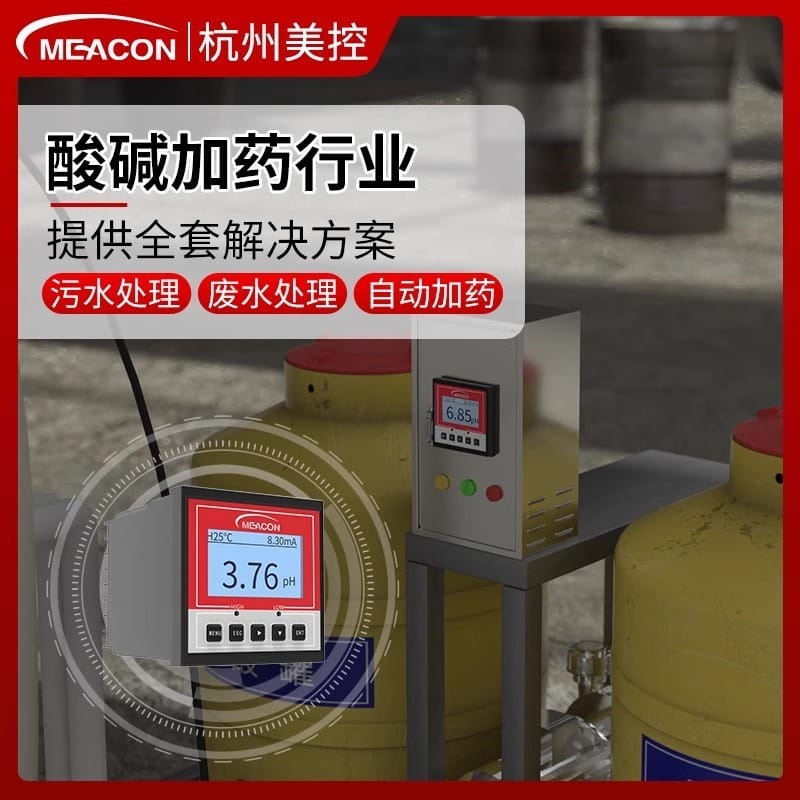

應用行業

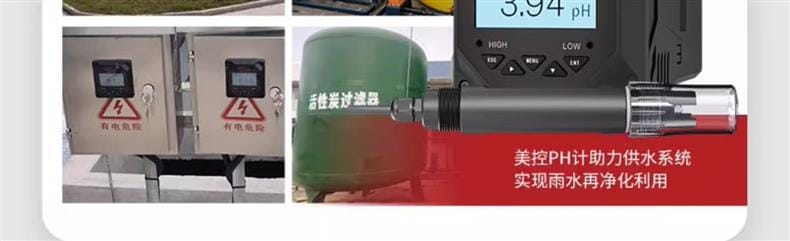

- 環保領域：污水處理廠、工業廢水處理、雨水凈化再利用系統

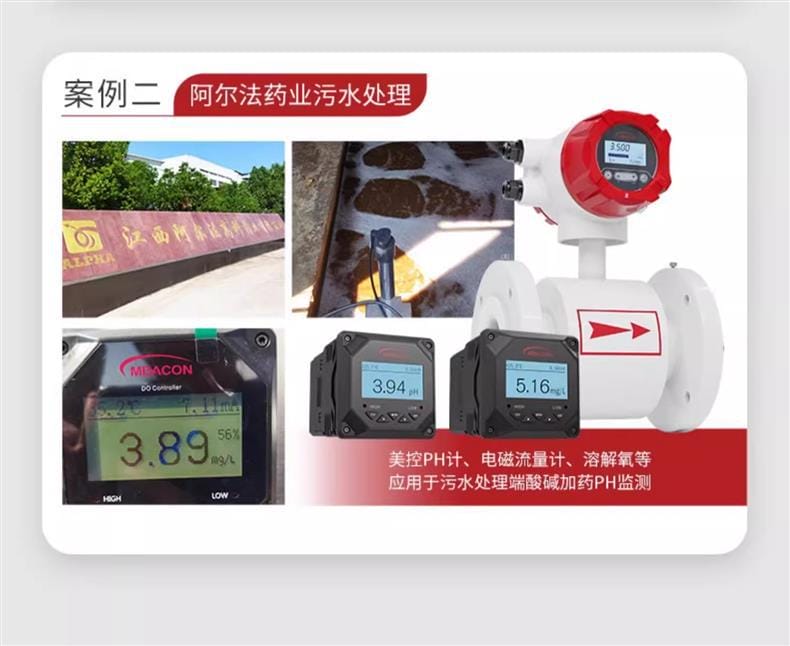

- 制藥行業：如阿爾法藥業案例所示，用于污水端 pH 監測與自動加藥
- 食品飲料：農夫山泉等企業用于供水系統調控
- 化工冶金：強酸強堿工藝流程中的中和控制
- 能源電力：電廠脫硫廢水處理
- 農業產業化：如東昇集團案例，實現農業廢水資源化利用
- 市政公用：城市排水系統、黑臭水體治理
合作客戶包括：霍尼韋爾（Honeywell）、三一重機、長安汽車、可口可樂、中國兵器工業集團、中國聯通、中船重工、萬科、雪花啤酒、農夫山泉等超 70 萬家企業和機構。

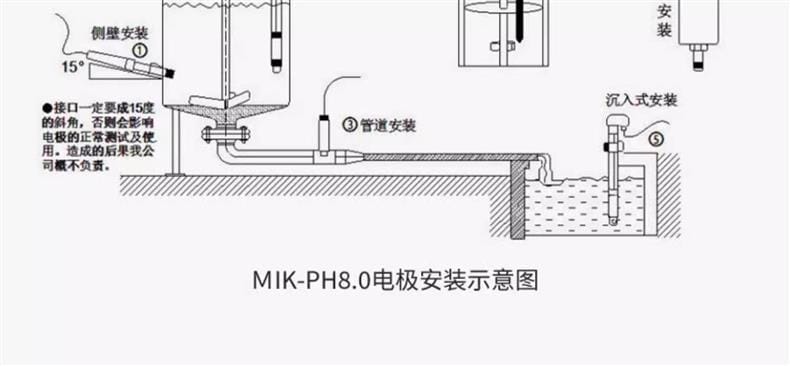

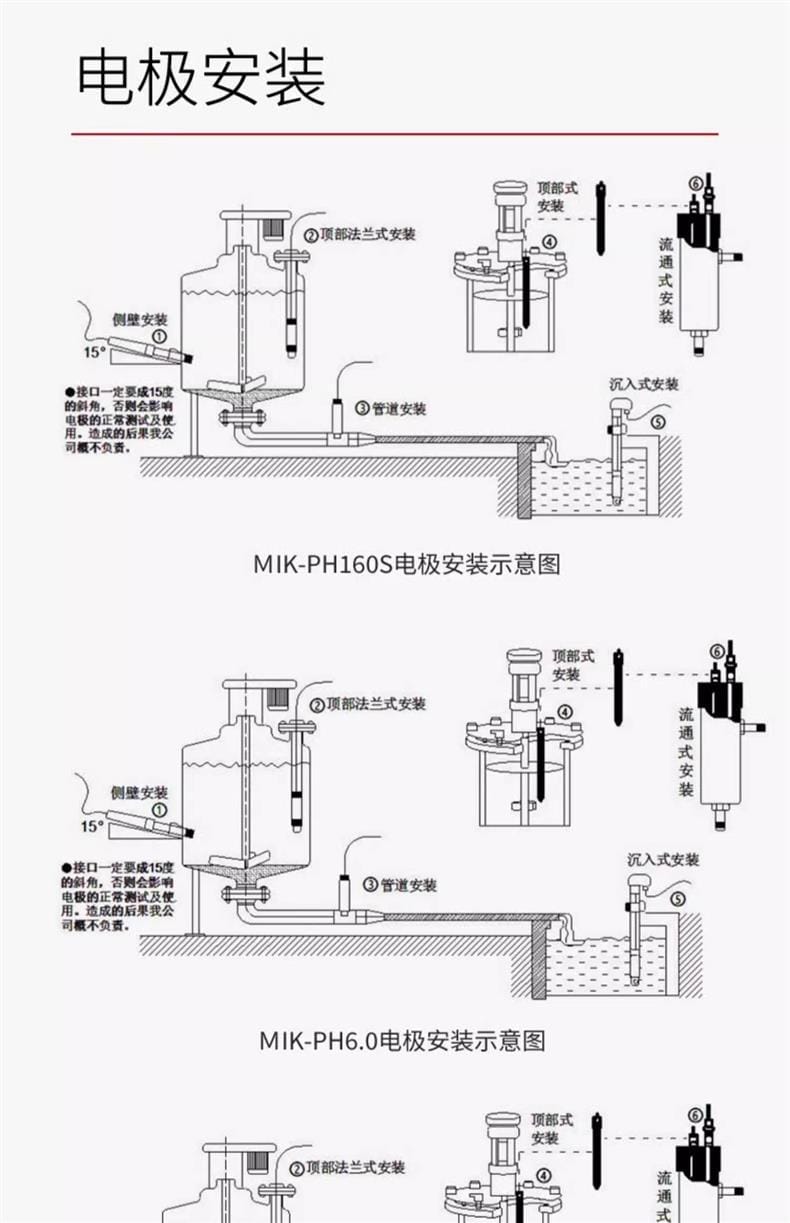

安裝條件
-
安裝方式多樣化：
- 頂部式安裝
- 頂部法蘭式安裝
- 側壁安裝
- 流通式安裝
- 15° 沉入式安裝（推薦用于管道測量）
-
安裝注意事項：
- 所有接口必須保持 15° 斜角安裝，避免氣泡積聚影響測量準確性。
- 若未按要求安裝導致測量異?；蛟O(shè)備損壞，廠商不承擔責任。

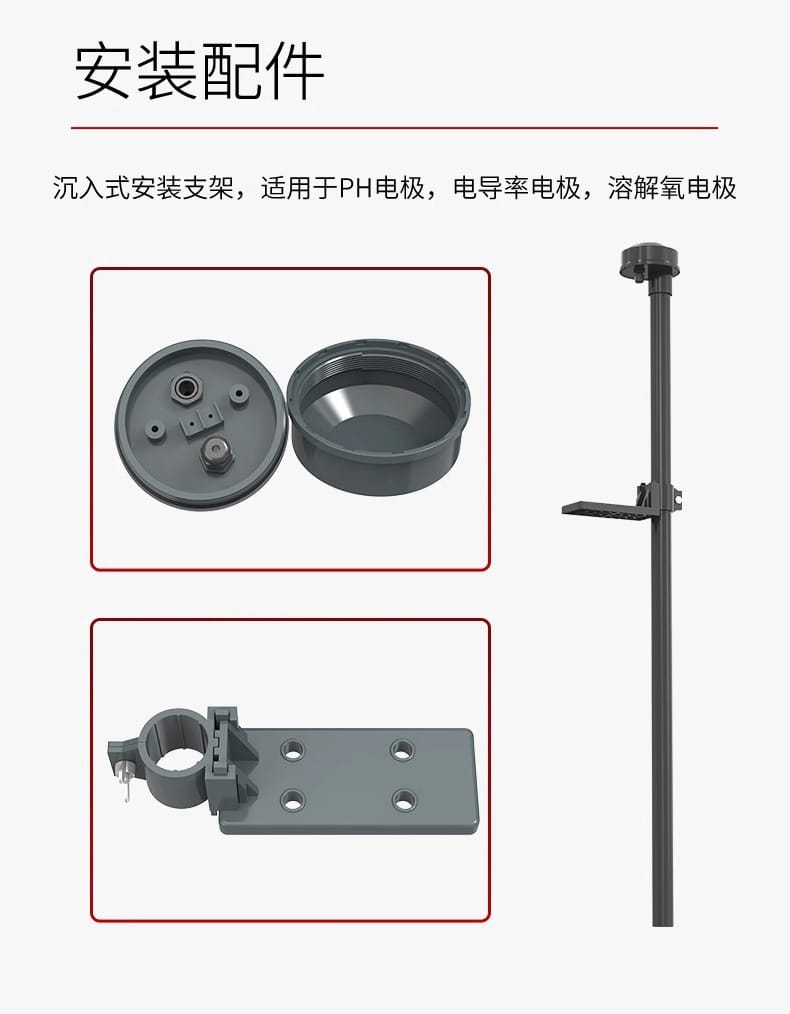

- 推薦使用沉入式安裝支架，適用于 pH、電導率、溶解氧等多種電極。
-

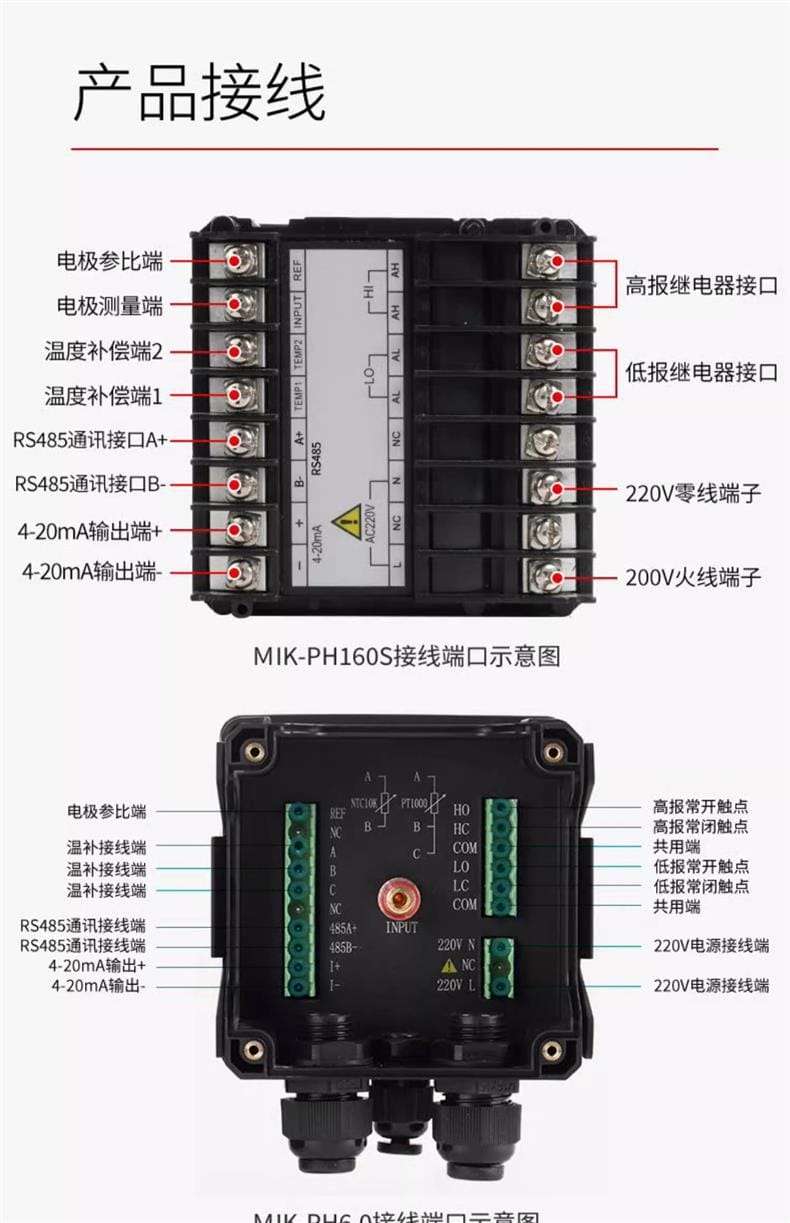

電氣接線規范：
- 電源端子連接 220V L/N 或 24V DC，注意極性。
- 4~20mA 輸出需接入隔離負載，最大不超過 750Ω。
- RS485 通訊線建議使用屏蔽雙絞線，A+ 接 485A，B- 接 485B-，遠離強電干擾源。
- 溫度補償端子正確接入 NTC10K 或 PT1000 探頭。
- 繼電器輸出（RELAYA/B）用于控制加酸泵、加堿泵或交流接觸器，接線時需加裝保護熔斷器。
注意事項
- 嚴禁在帶電狀態下插拔電極或進行接線操作，防止損壞儀表或引發安全事故。
- 定期清洗 pH 電極，特別是在高污染、高懸浮物介質中使用后，避免結垢影響響應速度和精度。
- 避免長時間暴露于極端溫度環境（>60℃ 或 < -10℃），若需高溫工況請選用耐溫型電極并啟用自動溫補功能。
- 校準周期建議每 30 天一次，使用標準緩沖液（如 4.00、7.00、9.18）進行兩點或三點校正。
- 不得將 ORP 電極誤作 pH 電極使用，兩者內部結構不同，混用會導致永久性損壞。
- 現場存在強電磁干擾時，應采用屏蔽電纜并做好接地處理，確保信號穩定性。
- 非專業人員請勿拆解主機外殼，以免破壞密封性和防塵防水性能。
?? 特別提示：所有安裝與調試工作應在斷電狀態下進行，遵循說明書指引。因違規操作造成的損失，制造商不予負責。

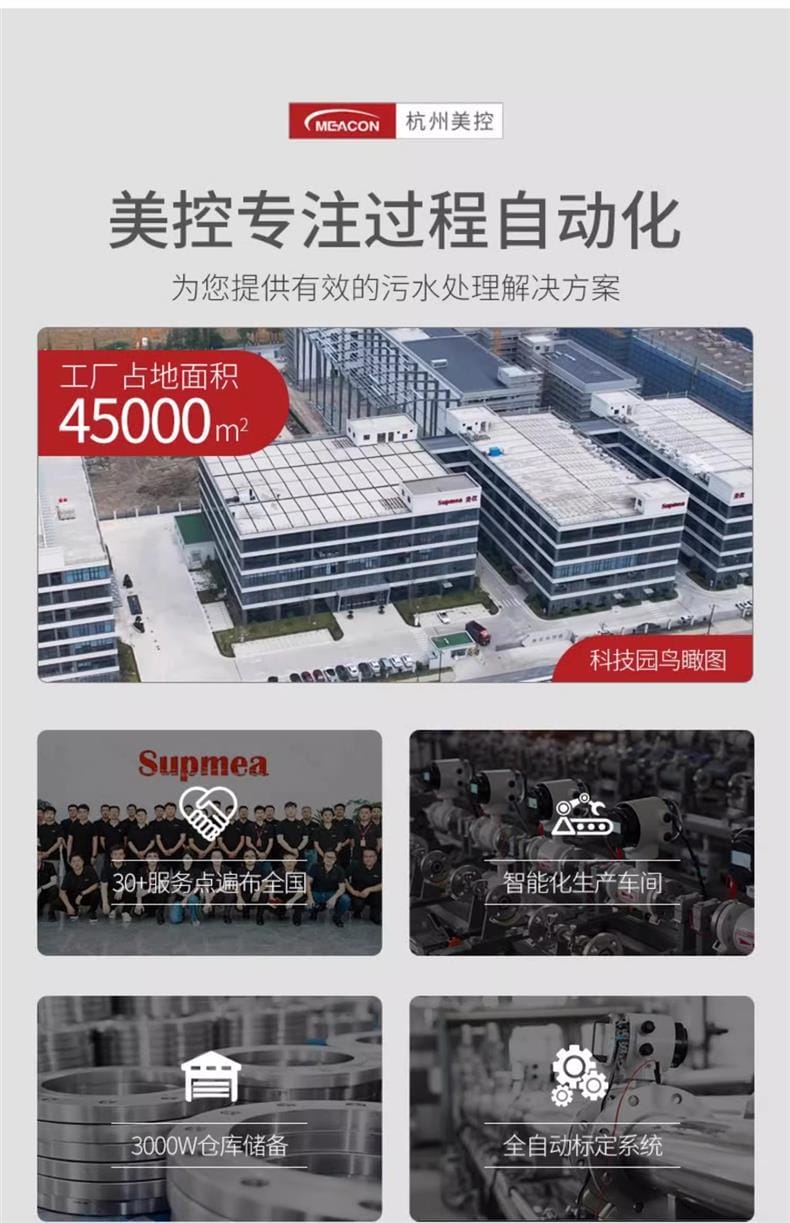

MCACON 杭州美控 —— 專注過程自動化 18 年
工廠面積 45,000㎡｜智能化生產車間｜全自動標定系統｜3000W 倉庫儲備
國家級高新技術企業（GR201833005953）｜ISO/SGS/CE 認證｜中國儀器儀表學會理事單位
致力于為全球客戶提供高效、智能、可靠的酸堿加藥與污水處理解決方案。
