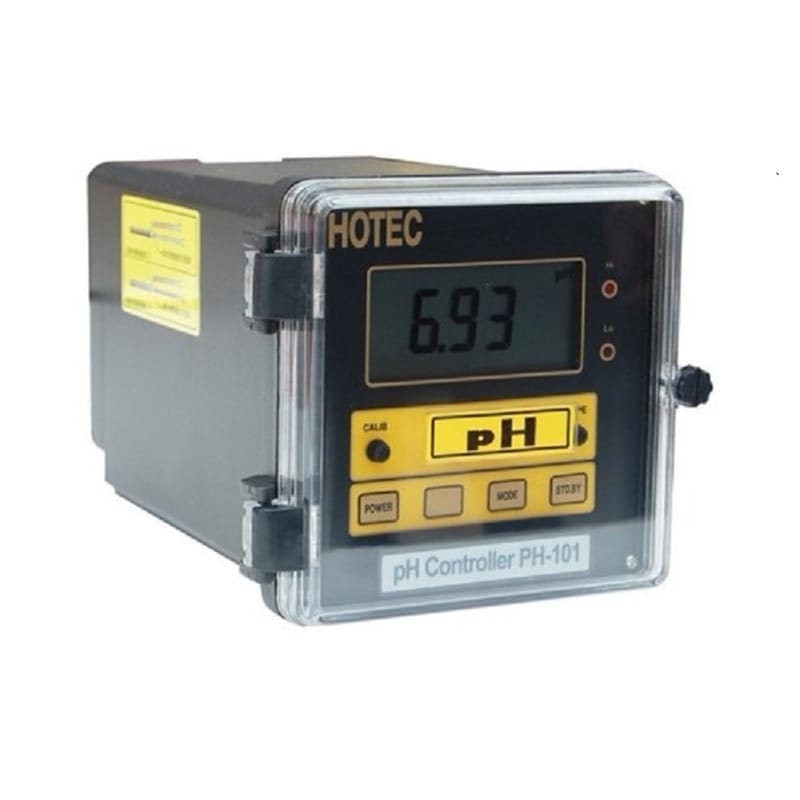

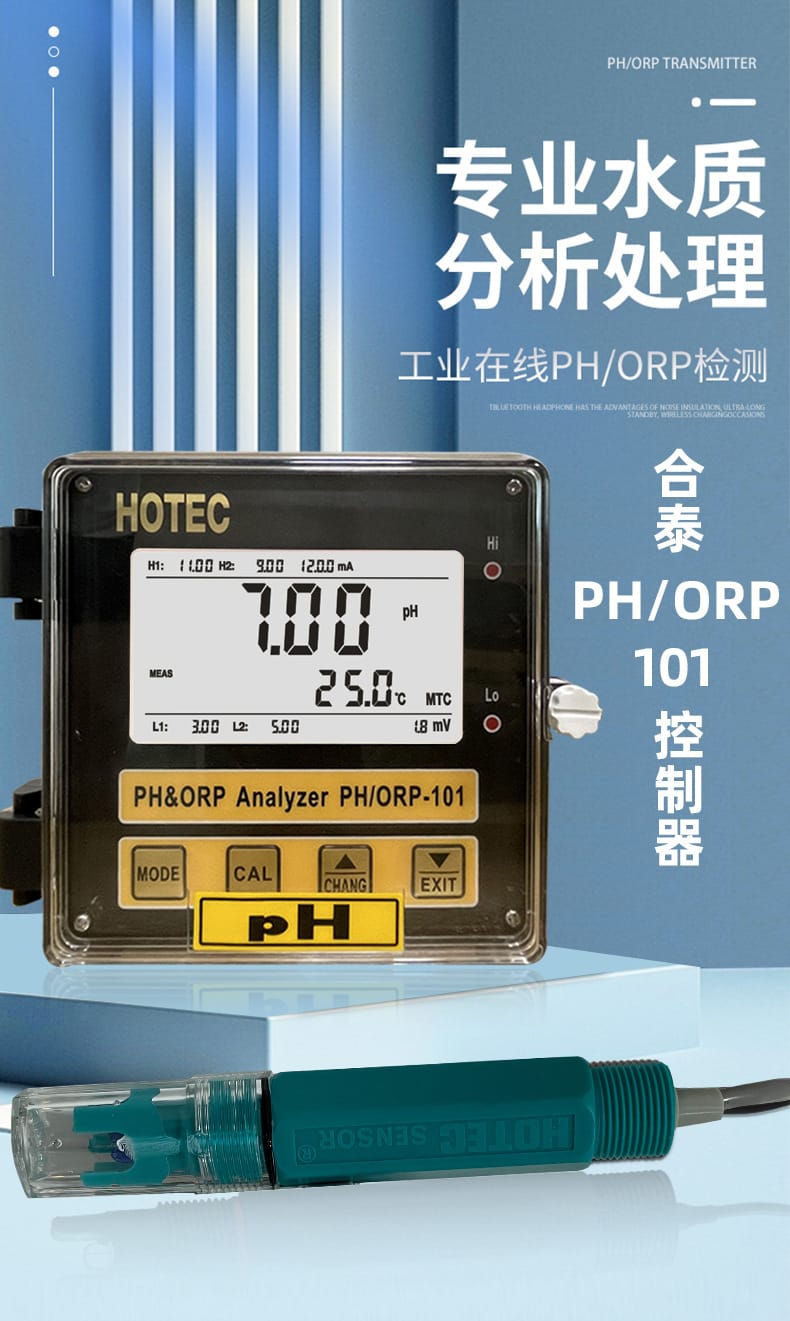

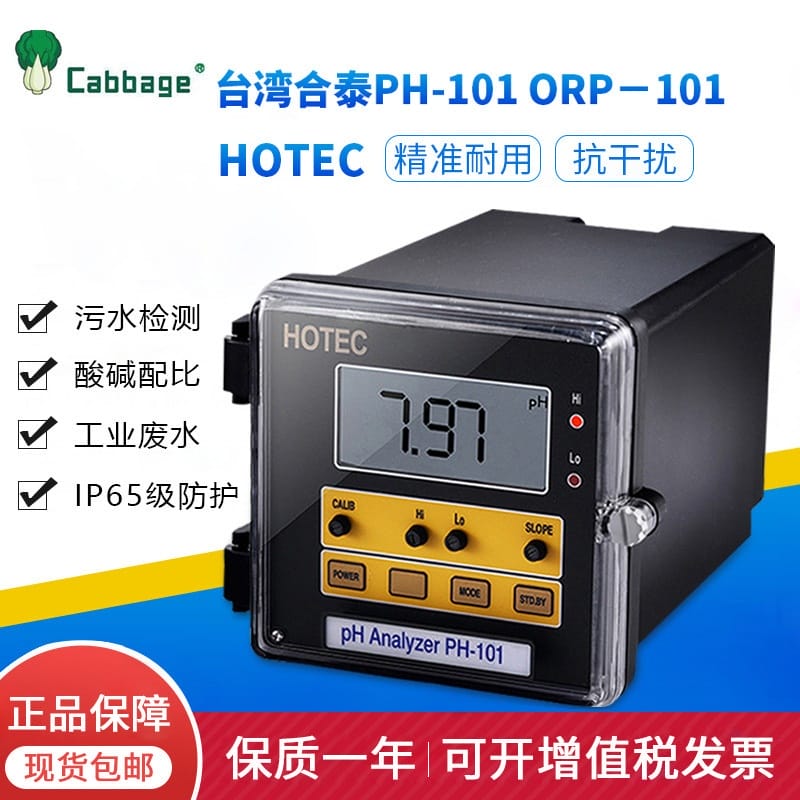

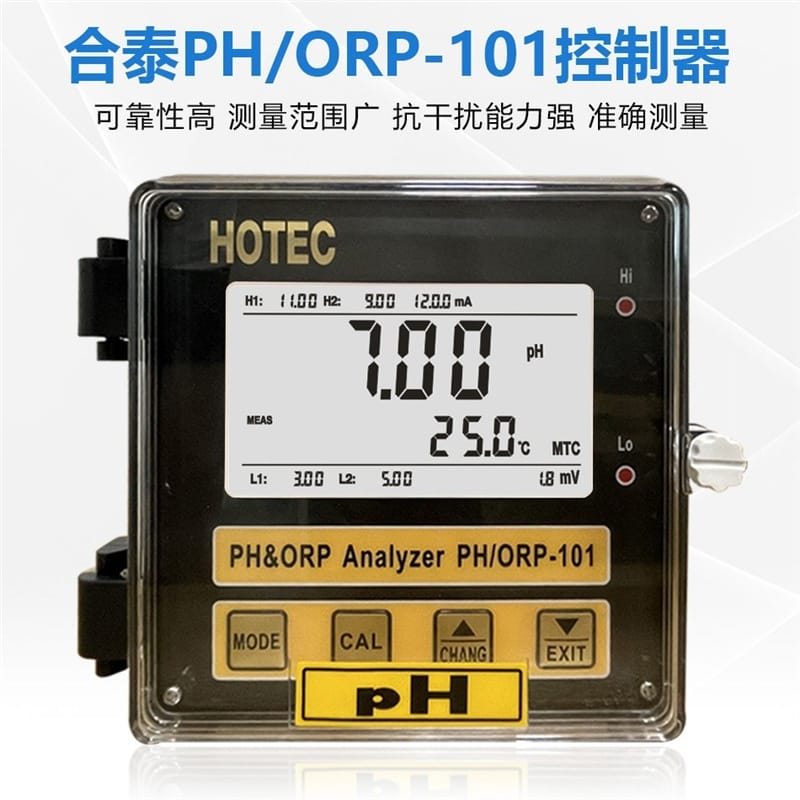

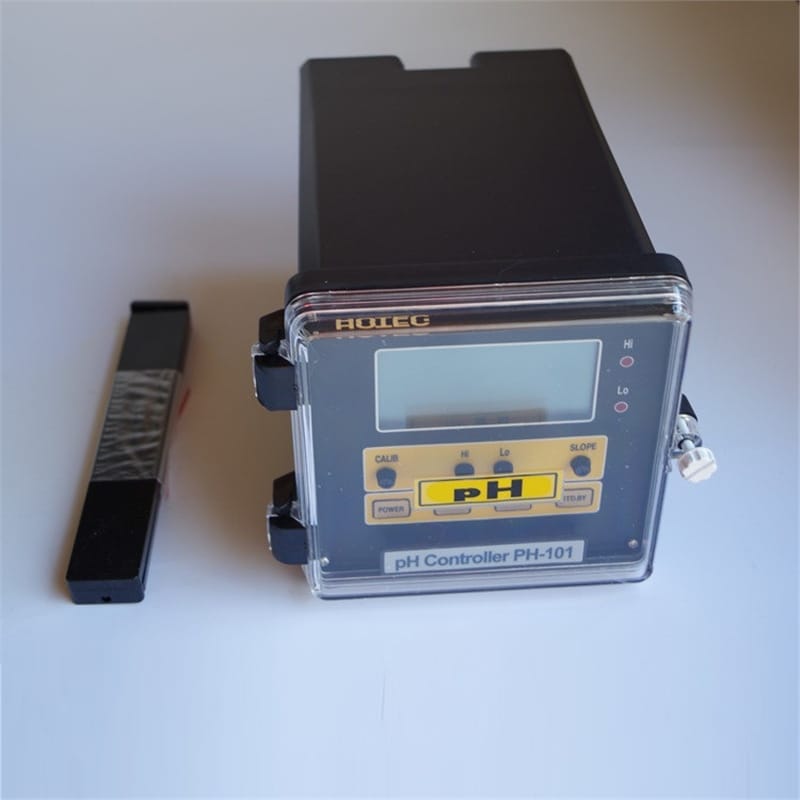

臺灣合泰水質分析儀 PH-101 控制器系列
核心特點
- 高精度測量：pH 精度 ±0.01pH，ORP 精度 ±0.01FS，輸入阻抗 ≥1012Ω。

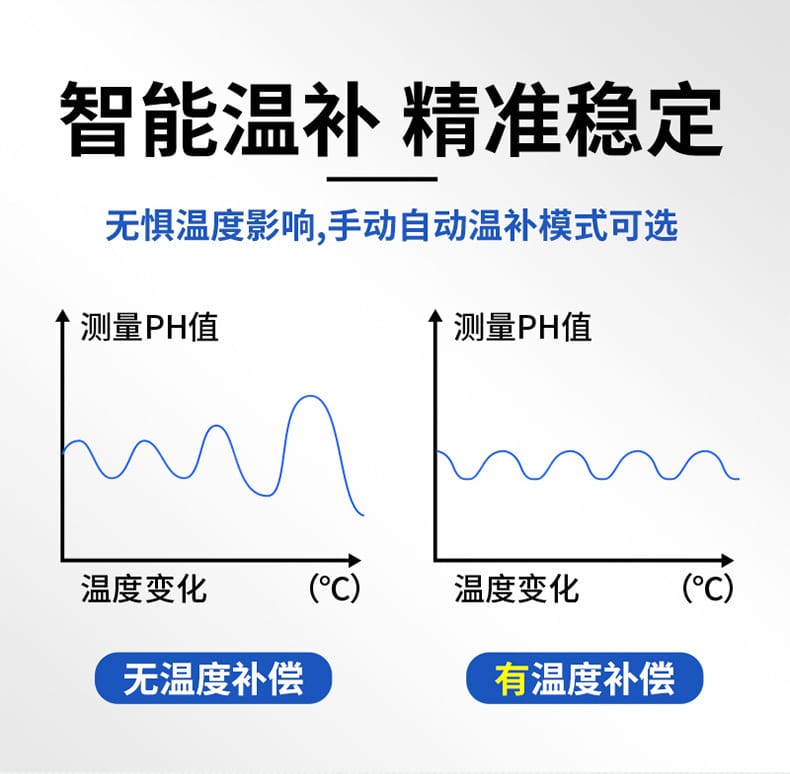

- 智能溫補：支持手動/自動溫度補償（NTC50K/Pt1000），補償范圍 0~130℃（三代多功能款）。
- 多功能控制：高低點開關量控制及 4-20mA 變送輸出，2 路常開常閉報警（AC250V/3A）。

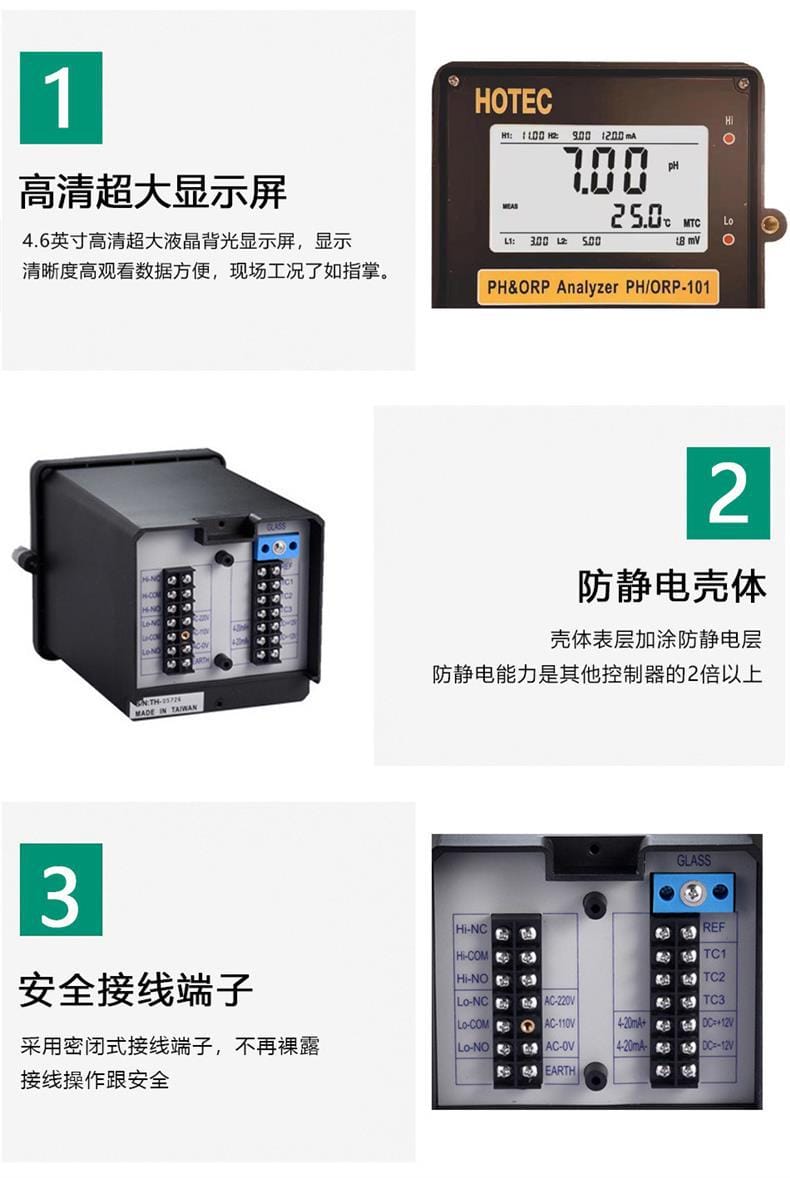

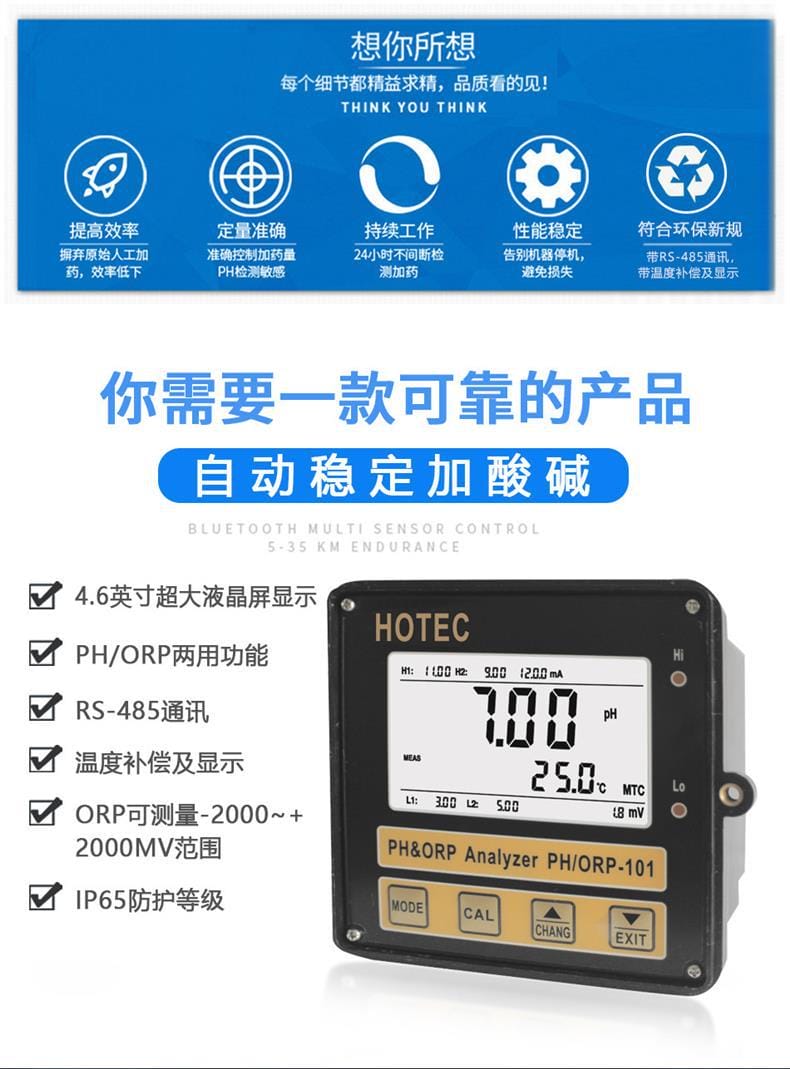

- 通訊與顯示：4.6 英寸高清液晶屏（三代），RS-485 通訊（標準 Modbus 協議），數據存儲功能。
- 防護等級：IP65 防塵防水，適應惡劣環境。
- 電極兼容性：支持玻璃電極、復合電極、脫硫電極、四氟電極、銻電極等多種電極。

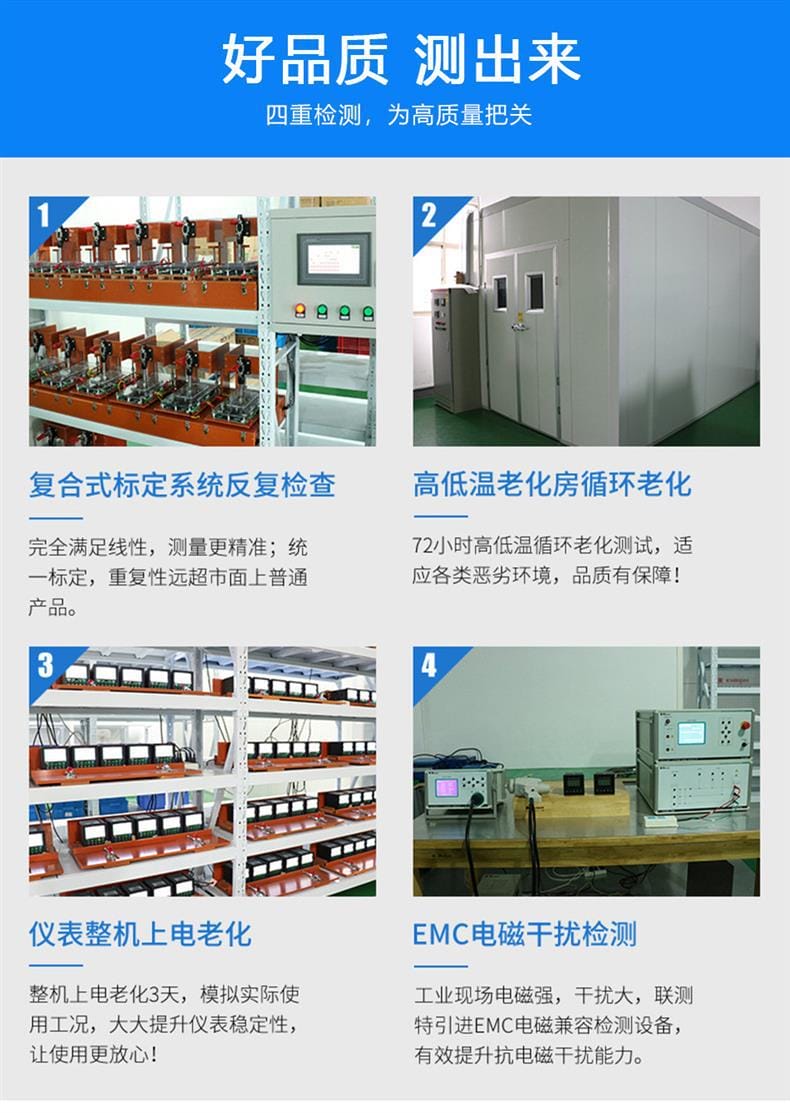

- 品質保障：四重檢測（復合標定、高低溫老化、整機上電老化、EMC 電磁干擾檢測）。

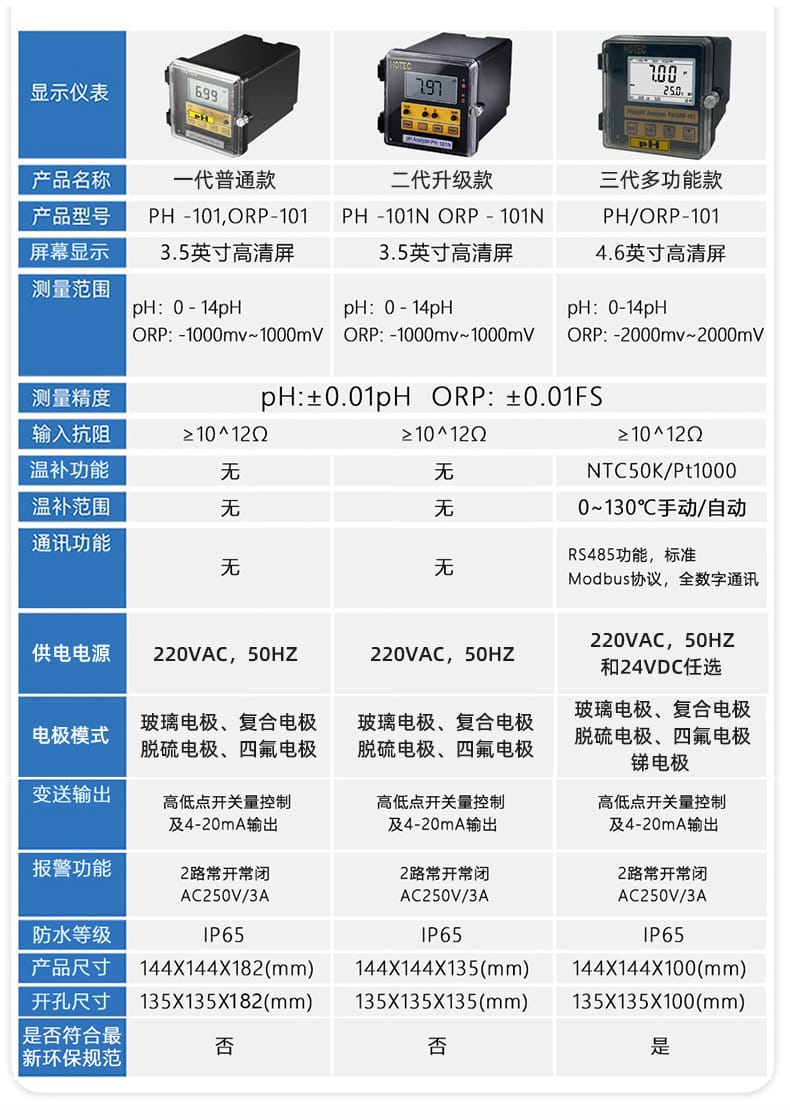

技術參數
| 參數 |
一代普通款 (PH-101/ORP-101) |
二代升級款 (PH-101N/ORP-101N) |
三代多功能款 (PH/ORP-101) |
| 屏幕顯示 |
3.5 英寸高清屏 |
3.5 英寸高清屏 |
4.6 英寸高清屏 |
| 測量范圍 |
pH: 0-14pH; ORP: -1000~1000mV |
pH: 0-14pH; ORP: -1000~1000mV |
pH: 0-14pH; ORP: -2000~2000mV |
| 測量精度 |
pH: ±0.01pH; ORP: ±0.01FS |
pH: ±0.01pH; ORP: ±0.01FS |
pH: ±0.01pH; ORP: ±0.01FS |
| 輸入阻抗 |
≥1012Ω |
≥1012Ω |
≥1012Ω |
| 溫補功能 |
無 |
無 |
NTC50K/Pt1000，手動/自動 |
| 溫補范圍 |
無 |
無 |
0~130℃ |
| 通訊功能 |
無 |
無 |
RS-485，Modbus 協議 |
| 供電電源 |
220VAC, 50Hz |
220VAC, 50Hz |
220VAC 50Hz 或 24VDC 任選 |
| 電極模式 |
玻璃、復合、脫硫、四氟 |
玻璃、復合、脫硫、四氟 |
玻璃、復合、脫硫、四氟、銻 |
| 變送輸出 |
高低點開關量 + 4-20mA |
高低點開關量 + 4-20mA |
高低點開關量 + 4-20mA |
| 報警功能 |
2 路常開常閉 AC250V/3A |
2 路常開常閉 AC250V/3A |
2 路常開常閉 AC250V/3A |
| 防水等級 |
IP65 |
IP65 |
IP65 |

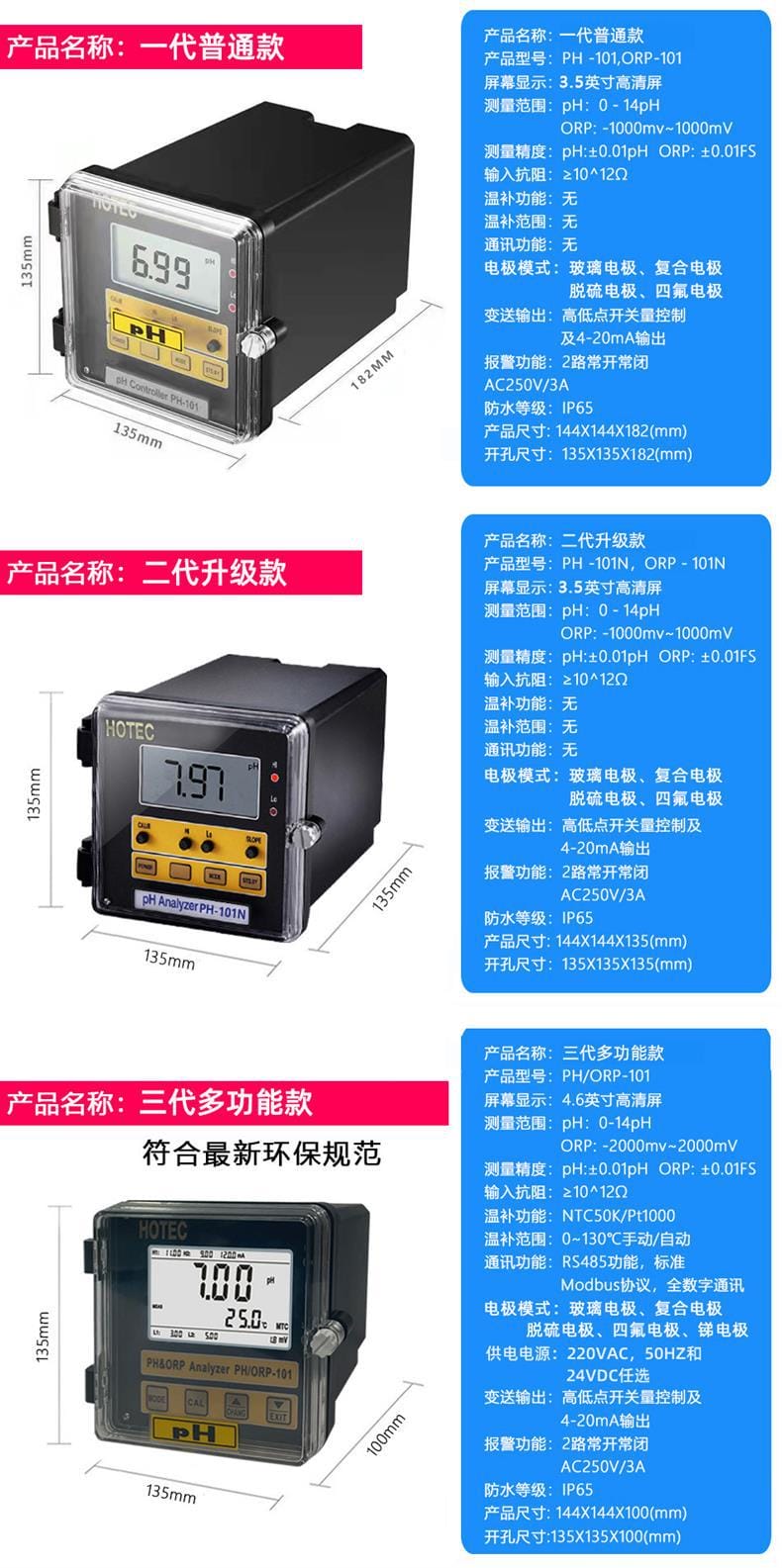

| 產品尺寸 |
144×144×182 mm |
144×144×135 mm |
144×144×100 mm |
| 開孔尺寸 |
135×135×182 mm |
135×135×135 mm |
135×135×100 mm |
| 符合最新環保規范 |
否 |
否 |
是 |
應用行業
適用于電廠、石油化工、冶金電子、采礦業、造紙業、污水處理、醫藥食品飲料、養殖等行業，用于水溶液 pH/ORP 值及溫度的連續檢測與控制。
安裝條件

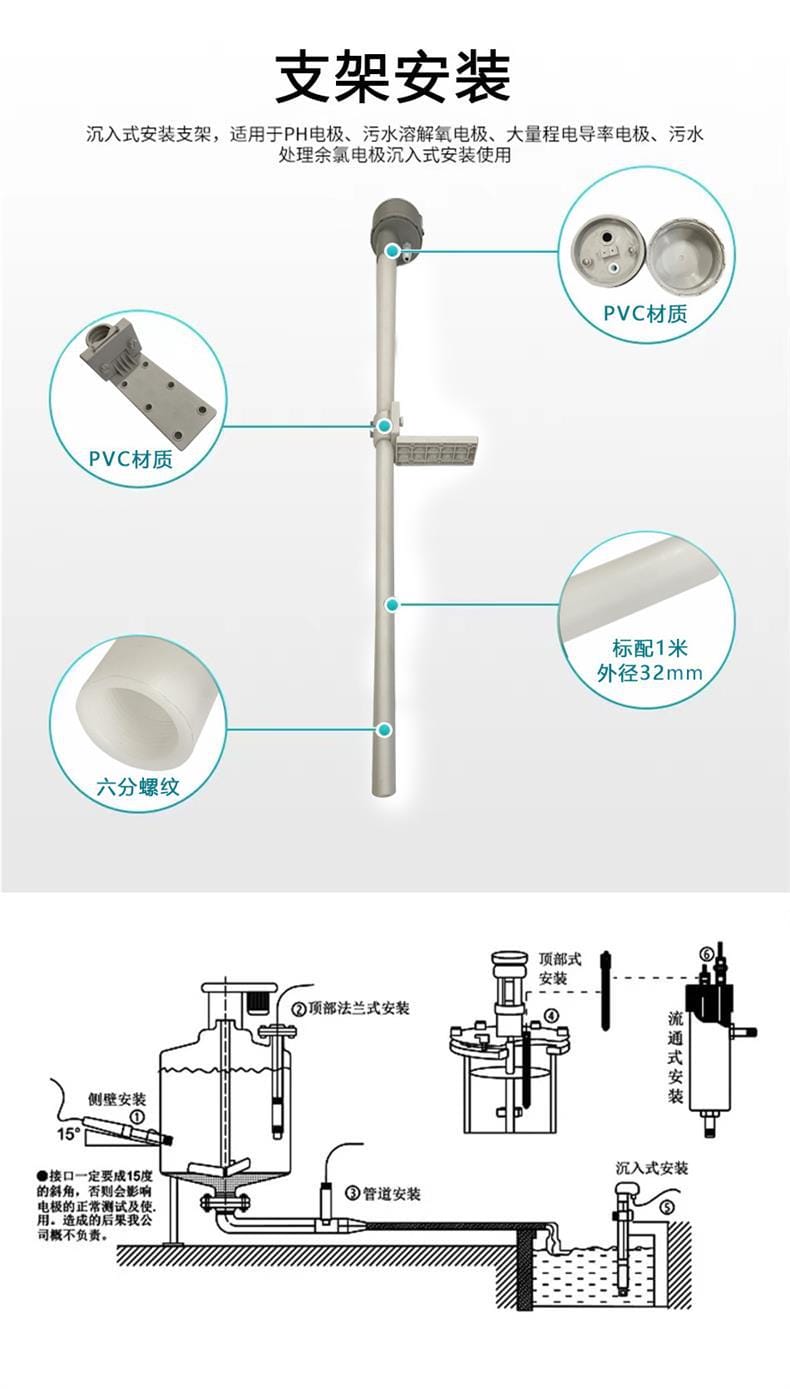

- 支架安裝：提供沉入式、頂部法蘭式、側壁式、流通式、管道安裝等多種方式。沉入式安裝標配 PVC 材質支架（外徑 32mm，六分螺紋，標配 1 米）。

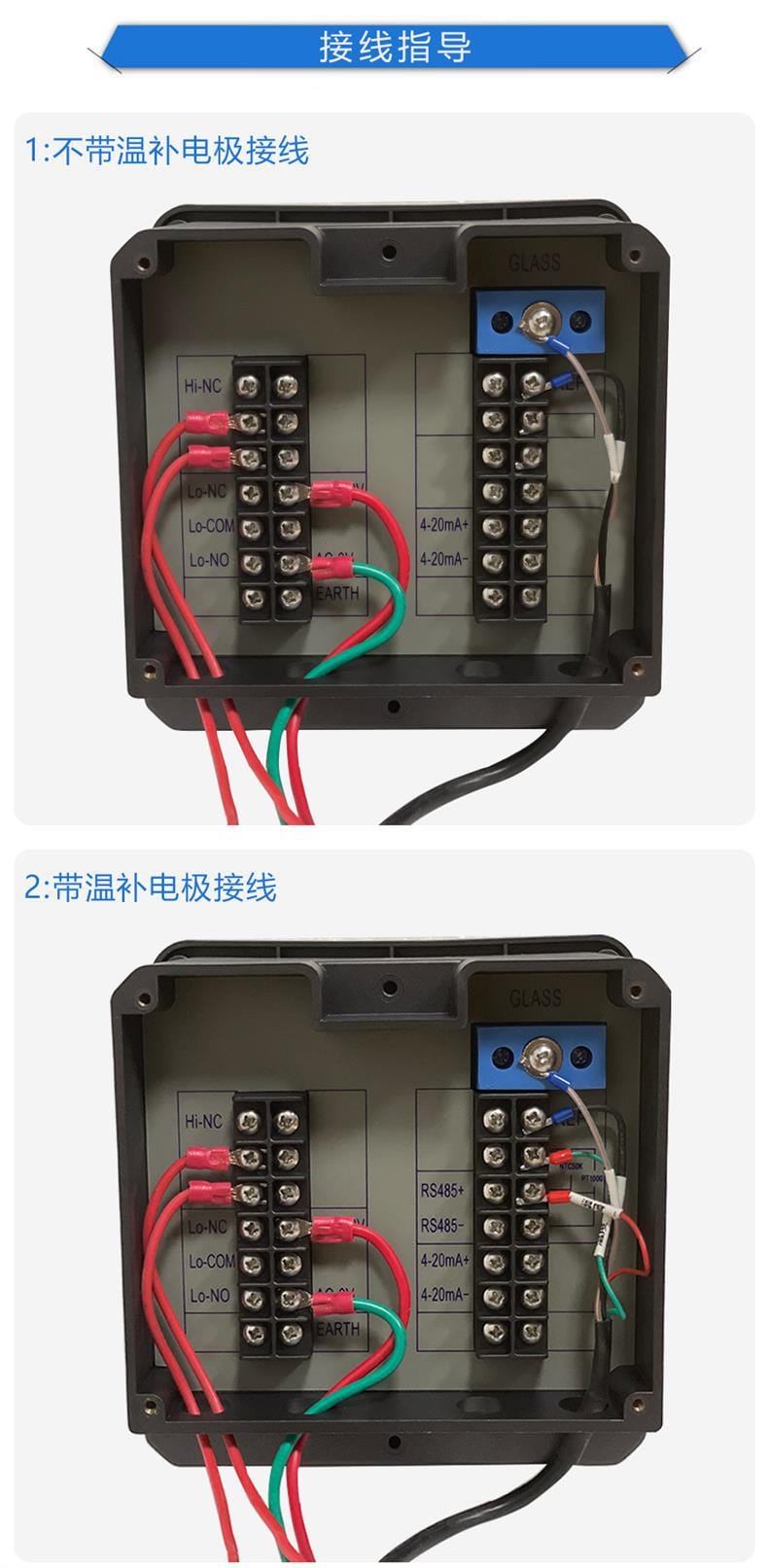

- 接線指導：
- 不帶溫補電極：GLASS Hi → NC → Lo-NC → Lo-COM → 4-20mA+ → Lo-NO → 4-20mA- → EARTH N。
- 帶溫補電極：GLASS Hi → NC → RS485+ → Lo-NC → RS485- → Lo-COM → 4-20mA+ → Lo-NO → 4-20mA- → EARTH。
- 開孔尺寸：根據型號不同，開孔尺寸為 135×135×（182/135/100）mm。
- 角度要求：沉入式安裝時接口需保持 15° 斜角，否則影響電極測試。
注意事項
- 電極引線：采用特殊 5 層包裹同軸屏蔽線，不可私自加長，以免干擾信號。
- 安裝角度：沉入式安裝接口必須成 15° 斜角，否則可能導致測量異常。
- 防靜電殼體：殼體涂有防靜電層，防靜電能力是普通產品的 2 倍以上。
- 安全接線：使用密閉式接線端子，避免裸露操作，確保安全。

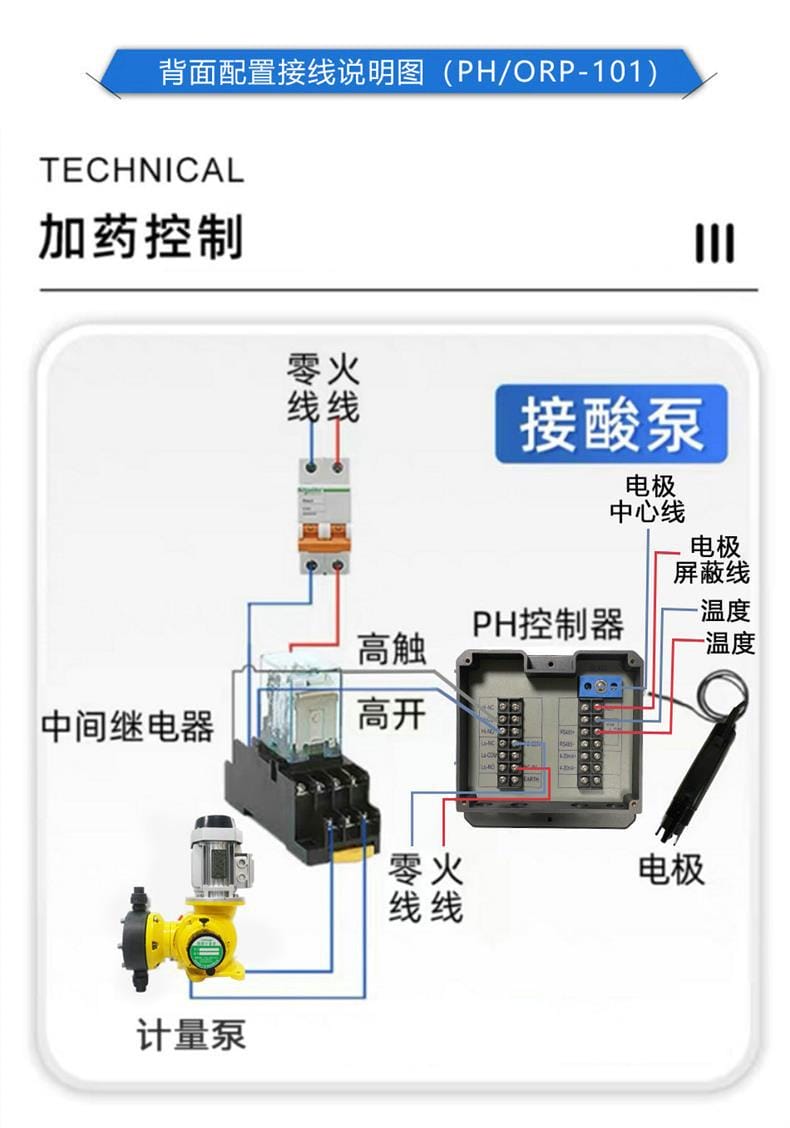

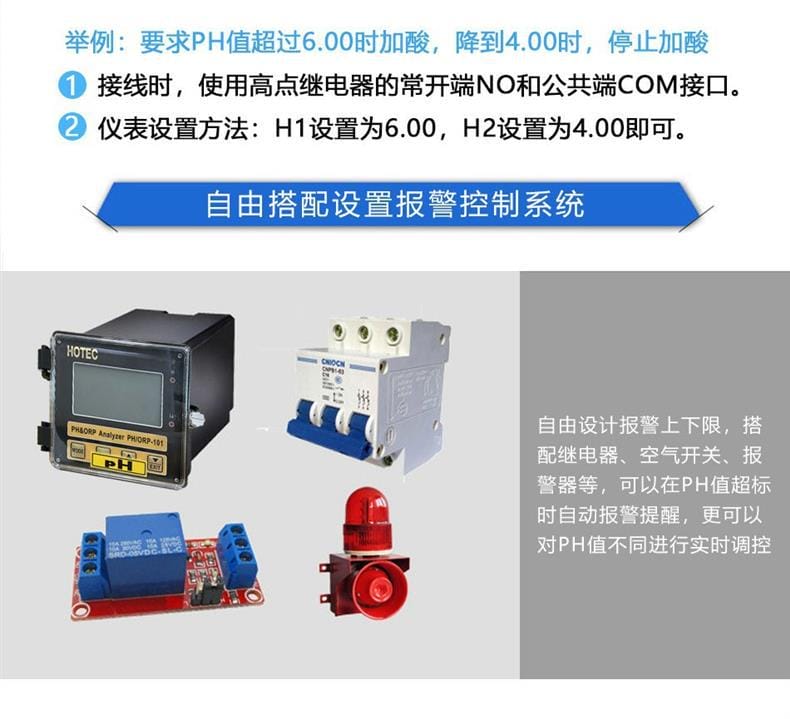

- 報警設置：可自由搭配繼電器、空氣開關、報警器等，實現上下限自動報警與控制。例如：pH 超過 6.00 時加酸，降到 4.00 時停止加酸（設置 H1=6.00，H2=4.00）。

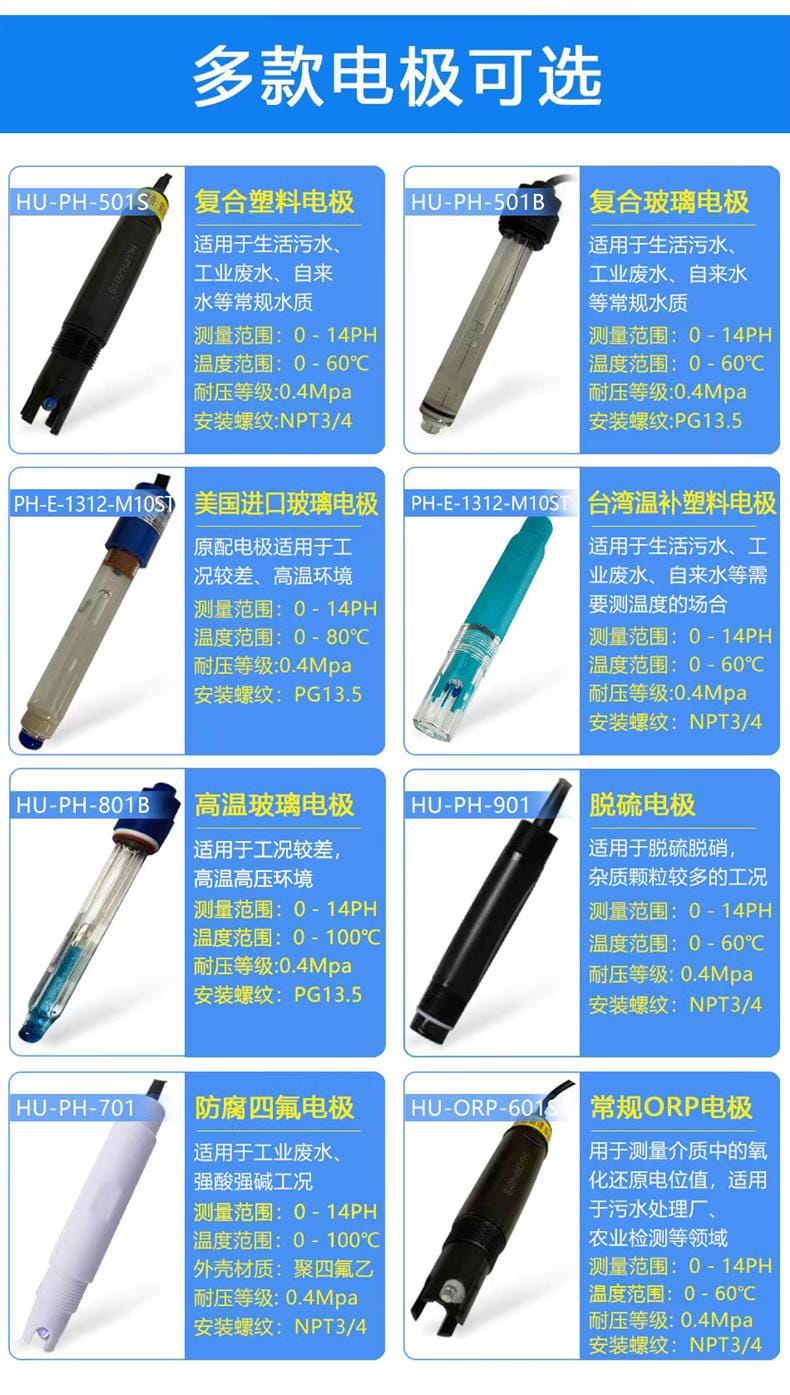

- 電極選擇：根據工況選擇合適電極（如高溫、強酸強堿、脫硫脫硝等），不同電極耐溫、耐壓及安裝螺紋不同。
- 環境適應：建議在 -10~60℃ 環境下使用，避免劇烈震動和強電磁干擾。
