上泰（SUNTEX）PC-3310 / PC-3310RS 在線pH/ORP變送器技術文檔

核心特點

智能型144×144mm面板設計，支持pH與ORP雙參數測量及顯示；
中英文雙語操作界面，適配多語言使用環境；
戶外防水IP65等級結構，兼容盤裝、墻裝及圓管掛裝多種安裝方式；
大型背光LCM顯示屏，支持感應式背光調節，圖文符號清晰、流程指引直觀；
內置電極自動清洗控制接點，支持0～99分59秒ON / 0～999小時59分OFF可編程輸出；
集成溶液接地功能，有效抑制樣品帶電引起的信號干擾；
支持3點（PC-3310）或5點（PC-3310RS）自動校準，具備校正曲線實時顯示及自定義標準液圖表功能；
手動/自動溫度補償（Pt1000或NTC30K雙模式可選），并記錄末次校正信息；
密碼鎖+組合鍵雙重防護機制，防止誤操作進入設定與校正模式；
PC-3310RS專屬增強功能：支持?jǐn)?shù)字+圖表雙模顯示（含實時/歷史曲線）、50組事件記錄（報警、斷電、校正等）、RS-485 Modbus標準通訊協議輸出。

技術參數

項目	參數
測量范圍	pH：-2.00～16.00；ORP：-1999～+1999 mV；Temp.：-30.0～130.0℃
分辨率	pH：0.01；ORP：1 mV；Temp.：0.1℃
儀表準確度	pH：±0.01 ±1 Digit；ORP：±0.1% ±1 Digit；Temp.：±0.2℃ ±1 Digit
溫度補償	自動（Pt1000 / NTC30K 雙模式切換）或手動設定
工作/儲存溫度	工作：0～50℃；儲存：-20～70℃
輸入阻抗	＞1012 Ω
顯示單元	背光式大型LCM液晶屏
防護等級	IP65
模擬輸出	PC-3310：兩路隔離式0/4～20mA，可分別設定對應pH/ORP與溫度；PC-3310RS：一路隔離式0/4～20mA（對應pH/ORP）
數字輸出	PC-3310RS專屬：RS-485接口，支持Modbus RTU協議
繼電器輸出	兩組ON/OFF（高低限、滯后可編程），240VAC / 0.5A
電源輸入	100～240VAC，50/60Hz寬電壓設計
外形尺寸	144mm（H）×144mm（W）×110mm（D）
開孔尺寸	138mm（H）×138mm（W）
重量	約0.8 kg

應用行業

廣泛應用于水處理工程（如純凈水、循環水、鍋爐給水）、環保監測（污水處理廠、地表水/地下水監測）、工業制程控制（電子超純水、電鍍液、印染助劑、化工反應、食品飲料加工、制藥純化水系統）以及實驗室在線監控等場景。

安裝條件

環境要求：安裝場所應通風良好、無強腐蝕性氣體、避免陽光直射及劇烈震動；
溫度限制：確保工作環境溫度維持在0～50℃范圍內；
防護適配：IP65防護等級支持戶外或潮濕環境安裝，但需避開持續浸水或高壓沖洗區域；
安裝方式：支持三種物理安裝形式——標準盤面嵌入式（138×138mm開孔）、墻面固定式、Φ60～Φ114mm圓管抱箍掛裝；
電氣布線：模擬輸出與電源需獨立穿管敷設，RS-485通信線建議采用屏蔽雙絞線并單點接地，遠離動力電纜以減少電磁干擾；
電極配套：須搭配高阻抗pH/ORP復合電極，并確保參比電極液絡部通暢、敏感球泡清潔無污染。

注意事項

校準前務必確認電極狀態良好，清洗并活化老化電極，避免因電極失效導致數據偏差；
自動溫度補償傳感器（Pt1000或NTC30K）必須與所用電極類型匹配，否則影響溫度補償精度；
溶液接地端子僅適用于存在靜電干擾的工況，不可作為安全接地使用；
清洗繼電器輸出負載不得超過240VAC / 0.5A，且不宜頻繁啟停高功率清洗泵以防觸點燒蝕；
RS-485通信調試時需嚴格設置地址、波特率（默認9600bps）、數據位（8）、停止位（1）、校驗位（None）及Modbus從站ID，避免總線沖突；
長期停用前應取出電極并按規范保存（3mol/L KCl浸泡），主機斷電存放于干燥陰涼處；
密碼管理建議記錄于安全文檔，避免遺忘導致無法進入高級設定；
嚴禁擅自拆解儀表外殼或修改內部跳線，以免喪失IP65防護性能及產品保修權益。

undefined


undefined

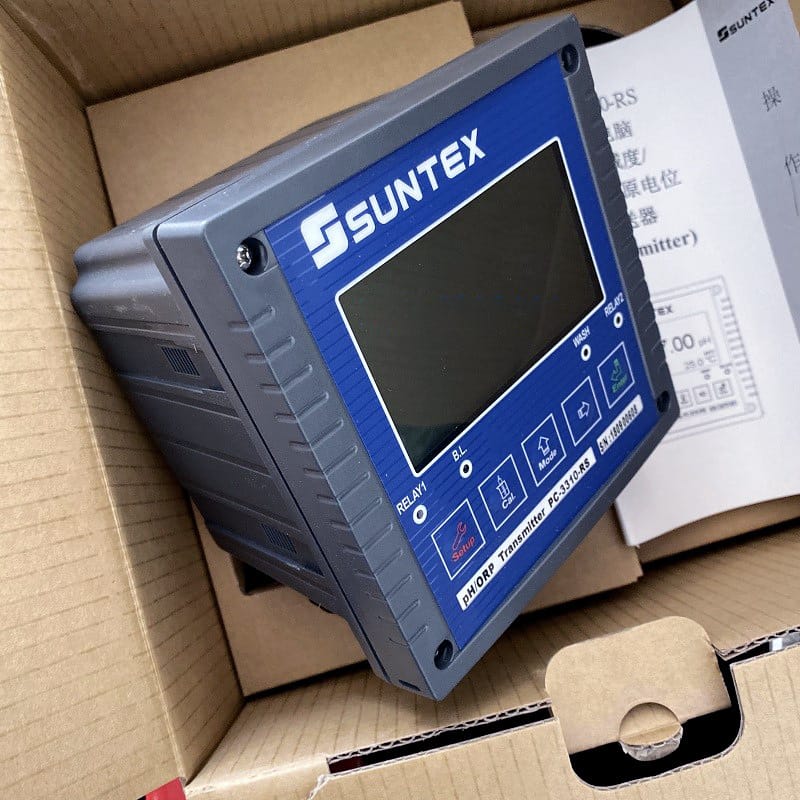

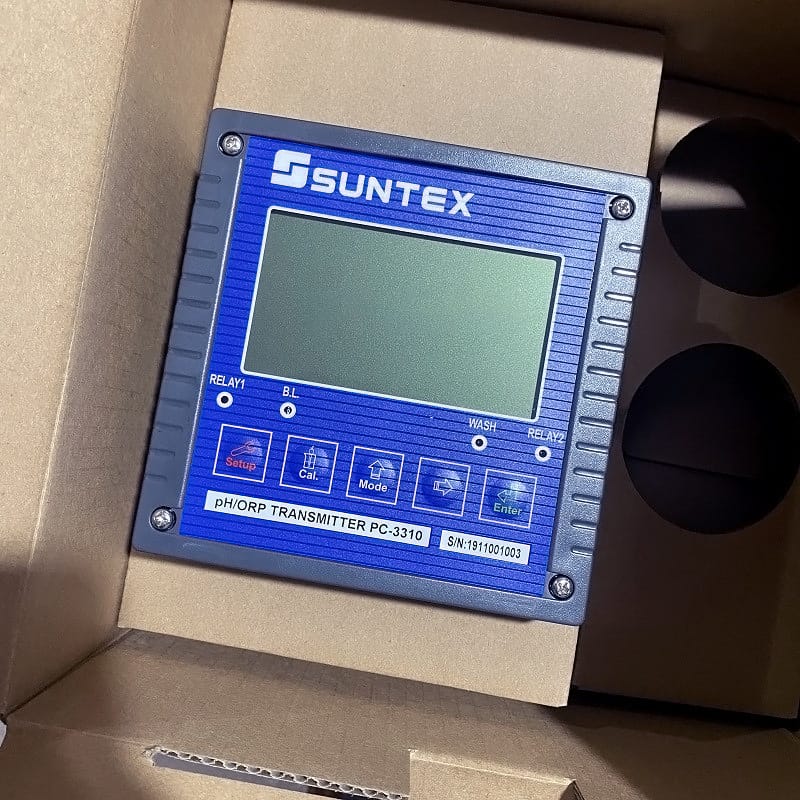

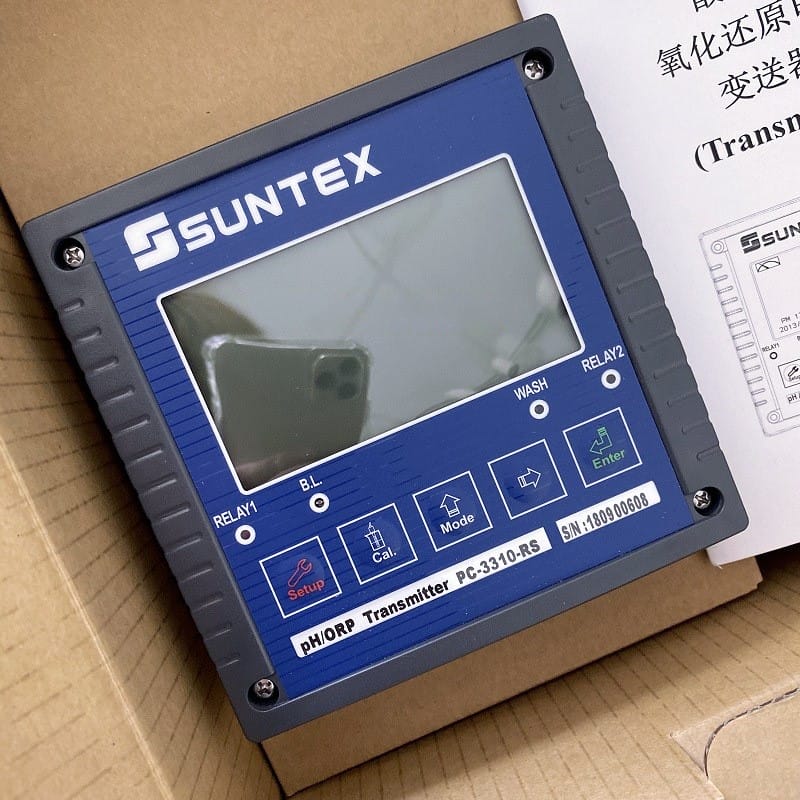

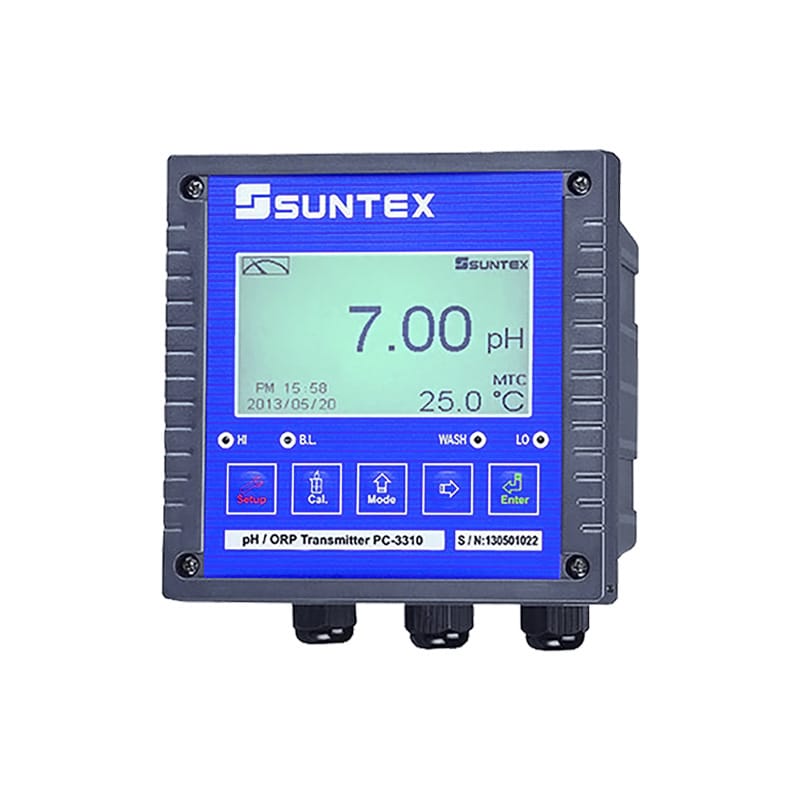

SUNTEX智能型pH/ORP變送器PC-3310/3310RS
特征：
1.144X144 智能型設計酸堿度/氧化還原變送器
2.具中英文操作界面
3.戶外防水型設計適合盤裝、墻裝、圓管安裝
4.大型LCM 顯示幕，具感應式背光設定功能
5.圖文顯示符號清晰具流程指引容易操作
6.提供電極自動清洗裝置接點，程序設定輸出
7.提供溶液接地功能，可消除樣品帶電干擾
8.具3點自動校正；手動/自動溫度補償功能及末次校正信息
9.密碼鎖及組合鍵進入設定、校正模式設計，增強防護
10.PC-3310具兩路0/4~20mA 輸出對應設定pH/ORP、Temp.

PC-3310RS其他功能
1.具一路0/4~20mA 輸出以及RS-485 界面輸出
2.可數字顯示以及圖表顯示實時曲線、歷史曲線等
3.具50組事件記錄功能，載錄警報、停電、校正…等信息
4.具5點自動校正及校正曲線顯示；并可自定義標準液圖表

技術參數
測量范圍
pH: -2.00～16.00pH
ORP: -1999～+1999mV
Temp.： –30.0～130.0℃
分辨率
pH: 0.01pH
ORP: 1mV
Temp.： 0.1℃
儀表準確度
pH: 0.01pH±1Digit
ORP: 0.1%±1Digit
Temp.： 0.2℃±1Digit
溫度補償
自動溫度補償:Pt1000、NTC30K 雙模式選擇
手動溫度補償:按鍵設定
工作溫度:0～50℃
儲存溫度:-20～70℃
輸入阻抗:>1012Ω
顯示幕:背光式大型LCM 顯示
保護等級:IP65
模擬輸出:PC-3310
兩路隔離式0/4～20mA 輸出
可程序設定對應pH/ORP、Temp.

PC-3310RS
一路隔離式0/4～20mA 輸出
可程序設定對應pH/ORP
數位輸出:RS-485 Modbus 標準通訊協議（PC-3310RS only）
繼電器輸出:高低點、滯后任意程序設定
兩組ON/OFF 輸出
240VAC 大電流0.5安培
清洗接點:ON 0～99分59 秒
OFF 0～999 小時59分
一組ON/OFF 輸出
240VAC 大電流0.5安培
溶液接地:可消除溶液帶電干擾
電源輸入:100～240VAC 寬電源、50/60Hz
安裝方式:盤面安裝、墻面安裝、圓管掛裝
儀表尺寸:144m×144mm×110mm（H×W×D）
挖孔尺寸:138mm×138mm （H×W）
重量:0.8Kg
