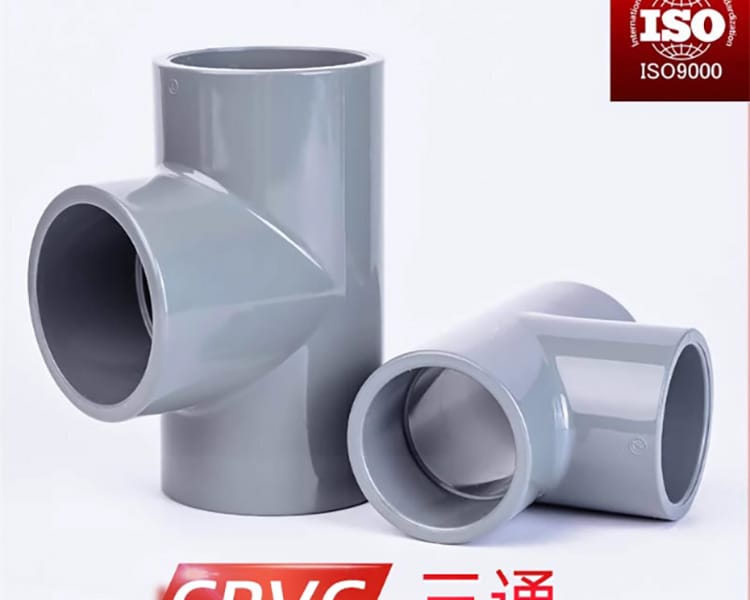

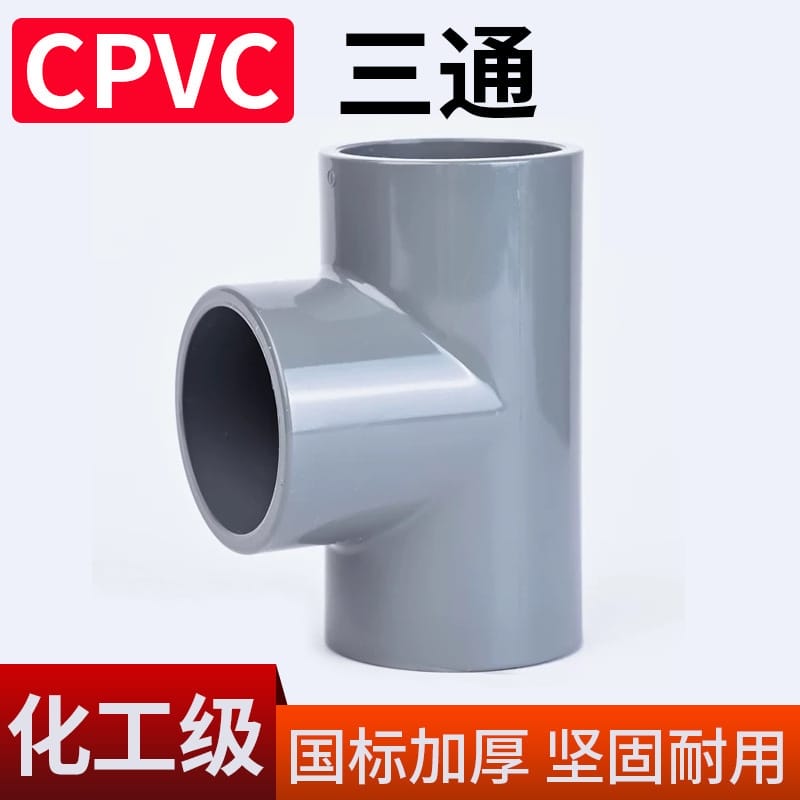

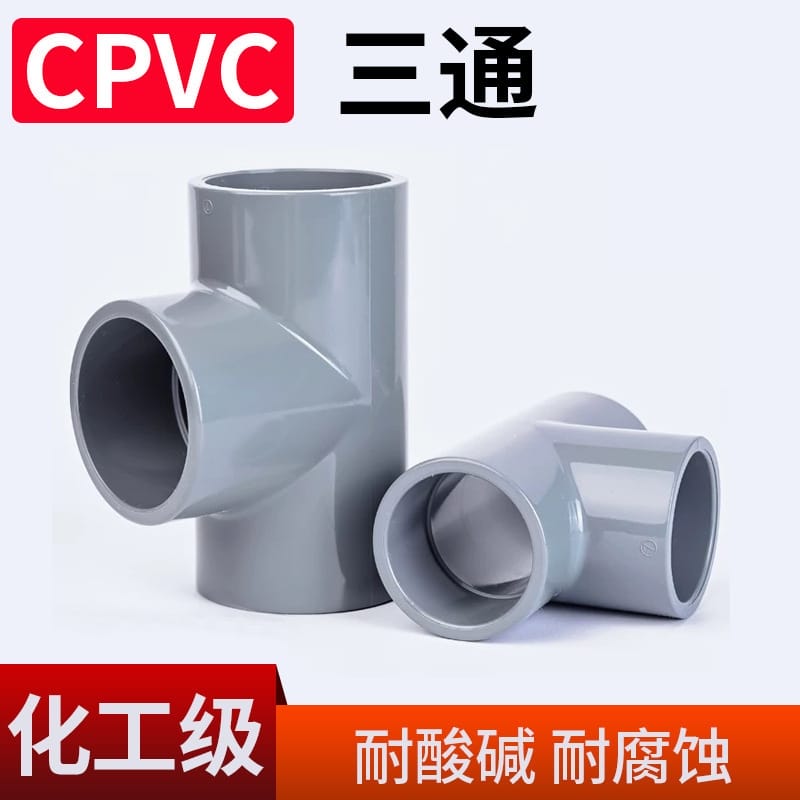

核心特點

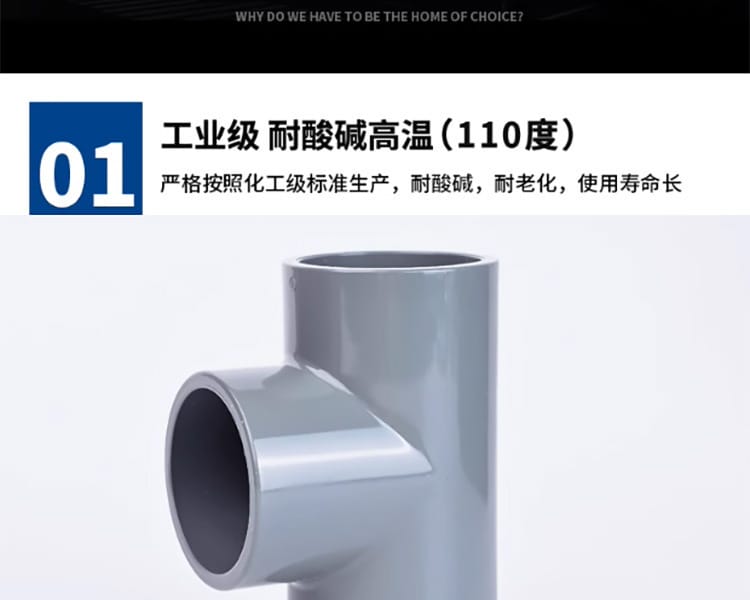

- 耐腐蝕耐高溫:采用PVC-C(氯化聚氯乙烯)材質,可耐受多種酸堿化學介質,長期使用溫度可達110℃。
- 化工級標準:嚴格按照化工級標準生產,確保材料純度與性能穩定性。

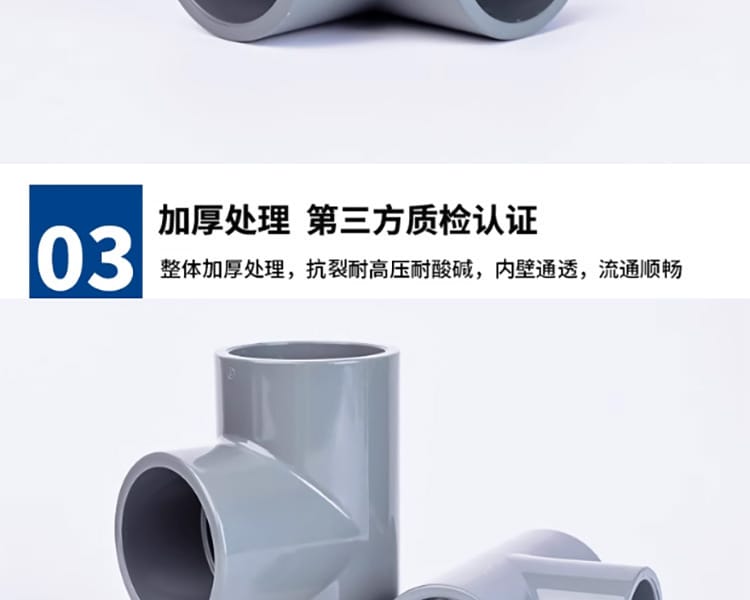

- 加厚抗裂設計:整體壁厚加厚處理,抗裂、耐高壓、耐沖擊,內壁光滑,流通順暢。
- 承插深度精準:各規格均有標準承插深度,保證連接牢固。

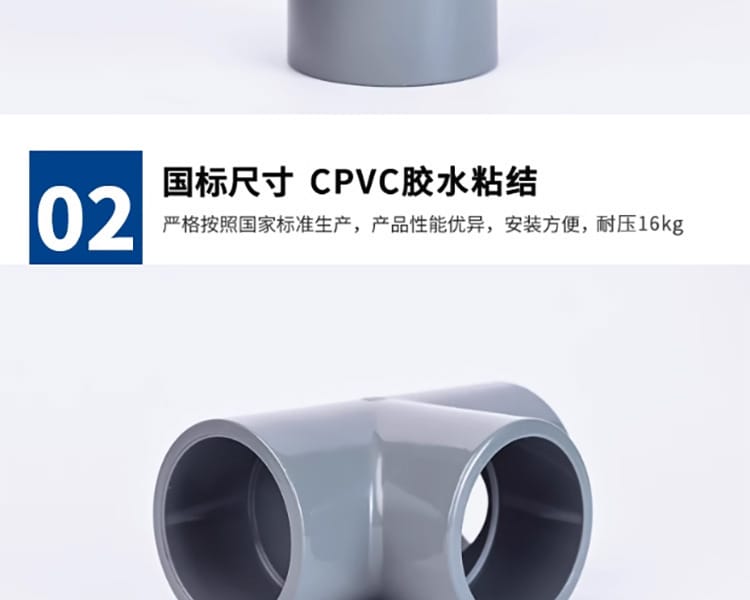

- 耐壓性能:工作壓力可達16kg(約1.6MPa),滿足工業管道需求。

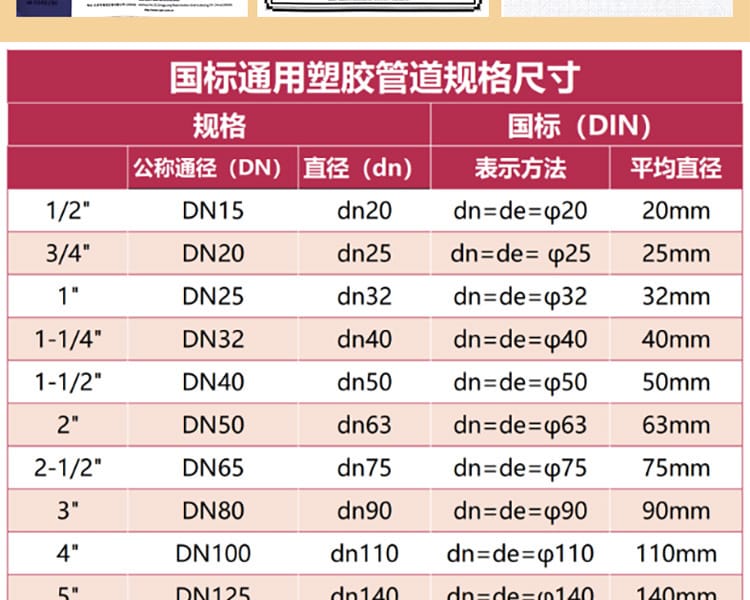

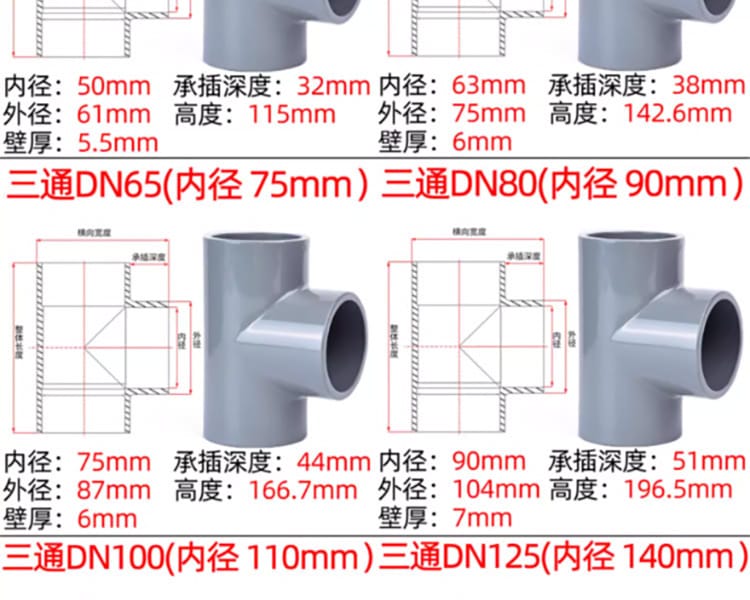

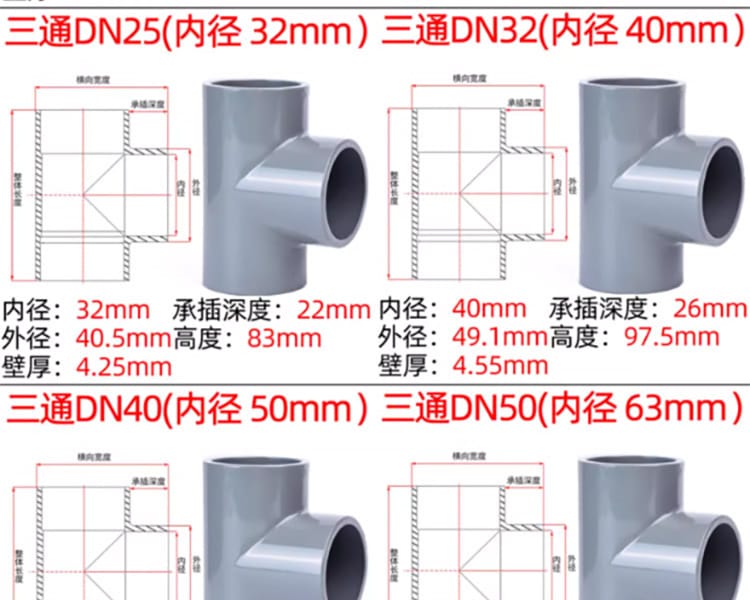

技術參數
| 公稱通徑(DN) |
外徑 |
內徑 |
壁厚 |
承插深度 |

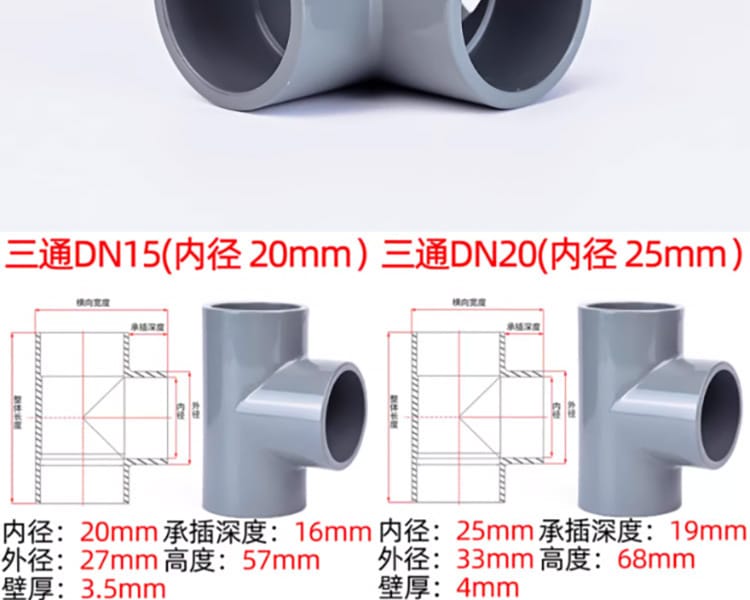

| DN15 |
27 |
20 |
3.5 |
16 |
| DN20 |
33 |
25 |
4.0 |
19 |
| DN25 |
40.5 |
32 |
4.25 |
22 |
| DN32 |
49.1 |
40 |
4.55 |
26 |
| DN40 |
65.1 |
50 |
5.5 |
32 |
| DN50 |
75 |
63 |
6.0 |
38 |
| DN65 |
87 |
75 |
6.0 |
44 |
| DN80 |
104 |
90 |
7.0 |
51 |

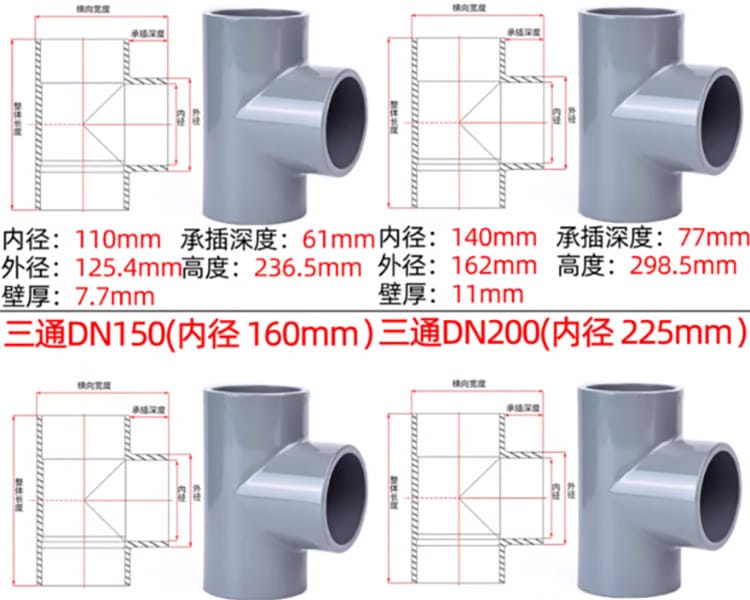

| DN100 |
125.4 |
110 |
7.7 |
61 |
| DN125 |
162 |
140 |
11 |
77 |

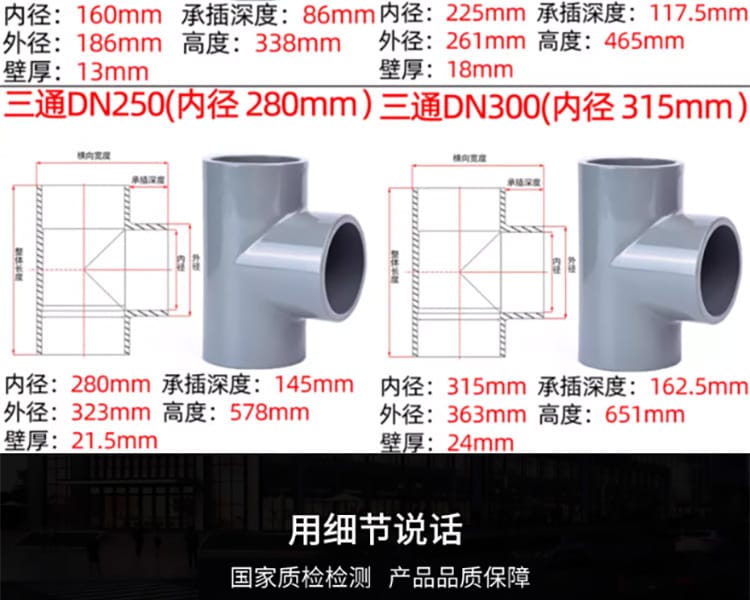

| DN150 |
186 |
160 |
13 |
86 |
| DN200 |
261 |
225 |
18 |
117.5 |
| DN250 |
323 |
280 |
21.5 |
145 |
| DN300 |
363 |
315 |
24 |
162.5 |

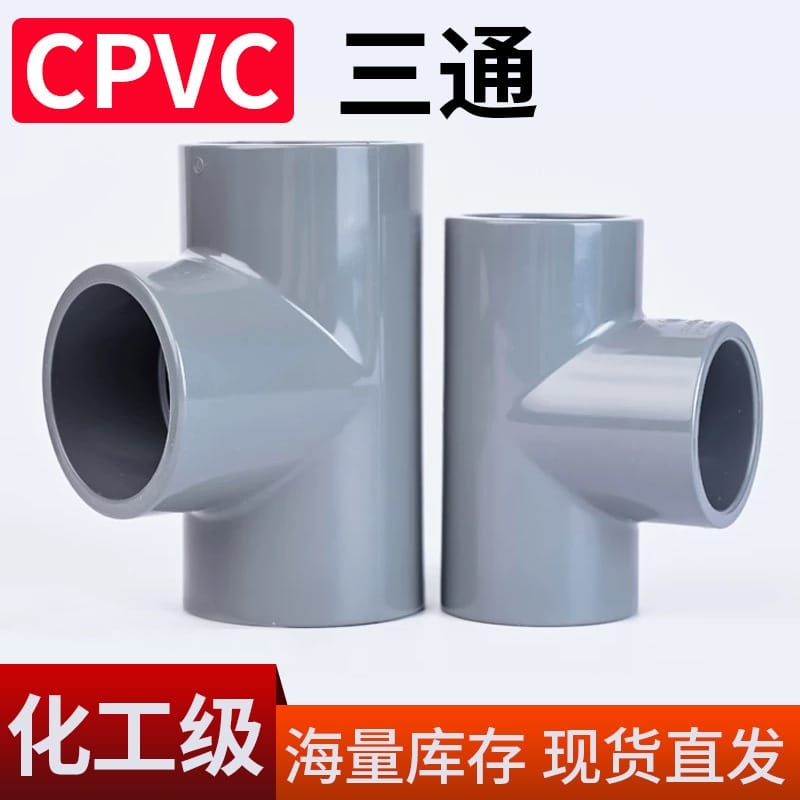

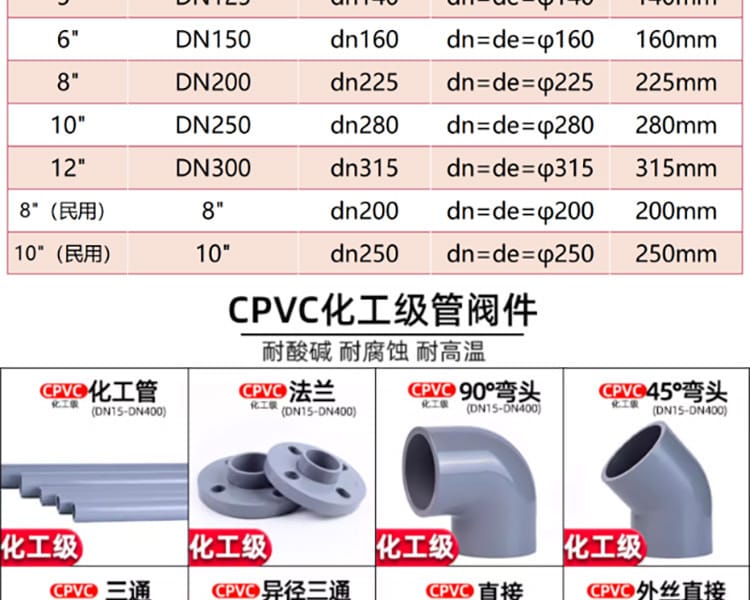

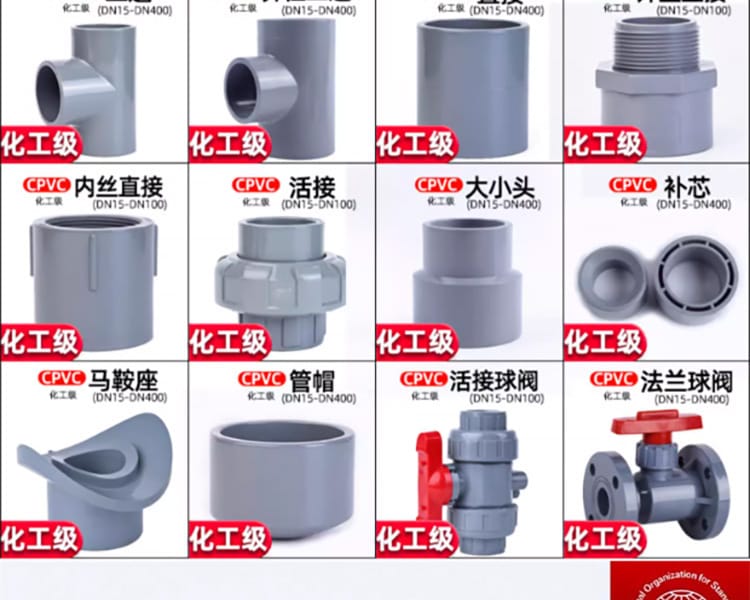

注:以上數據為三通管件典型規格,其他管件(彎頭、直接、法蘭等)尺寸可參考同系列標準。
應用行業
- 化工行業:輸送酸堿、鹽類等腐蝕性介質。
- 工業管道系統:耐高溫、耐壓的工藝管線。
- 給排水工程:飲用水管道(已獲安徽省涉及飲用水衛生安全產品衛生許可批件)。
- 環保及水處理:廢水處理、循環冷卻水系統。
安裝條件
- 連接方式:采用CPVC專用膠水承插粘接。
- 安裝前準備:
- 管材與管件承插口需清潔、干燥、無油污。
- 使用專用CPVC膠水,均勻涂抹于管材外壁和管件內壁。
- 承插深度應達到規格表中要求,插入后旋轉約1/4圈使膠水均勻分布。
- 固化時間:常溫下需保持靜置24小時以上方可通水加壓。
- 環境要求:安裝溫度宜在5℃以上,避免雨淋、暴曬。
注意事項
- 使用溫度:長期使用溫度不超過110℃,短時峰值不超過120℃。
- 壓力限制:工作壓力≤1.6MPa(16kg),嚴禁超壓使用。
- 介質兼容性:避免用于強氧化性介質(如濃硝酸、鉻酸等),使用前需確認化學兼容性。
- 膠水選擇:必須使用CPVC專用膠水,不可混用普通PVC膠水。
- 安裝規范:承插連接時避免過度用力導致管件破裂;固化期間禁止移動或施加外力。
- 貯存條件:存放于陰涼干燥處,避免陽光直射,遠離熱源。
- 安全防護:施工時建議佩戴防護手套、護目鏡,膠水及管材切割粉塵需注意通風。
