核心特點

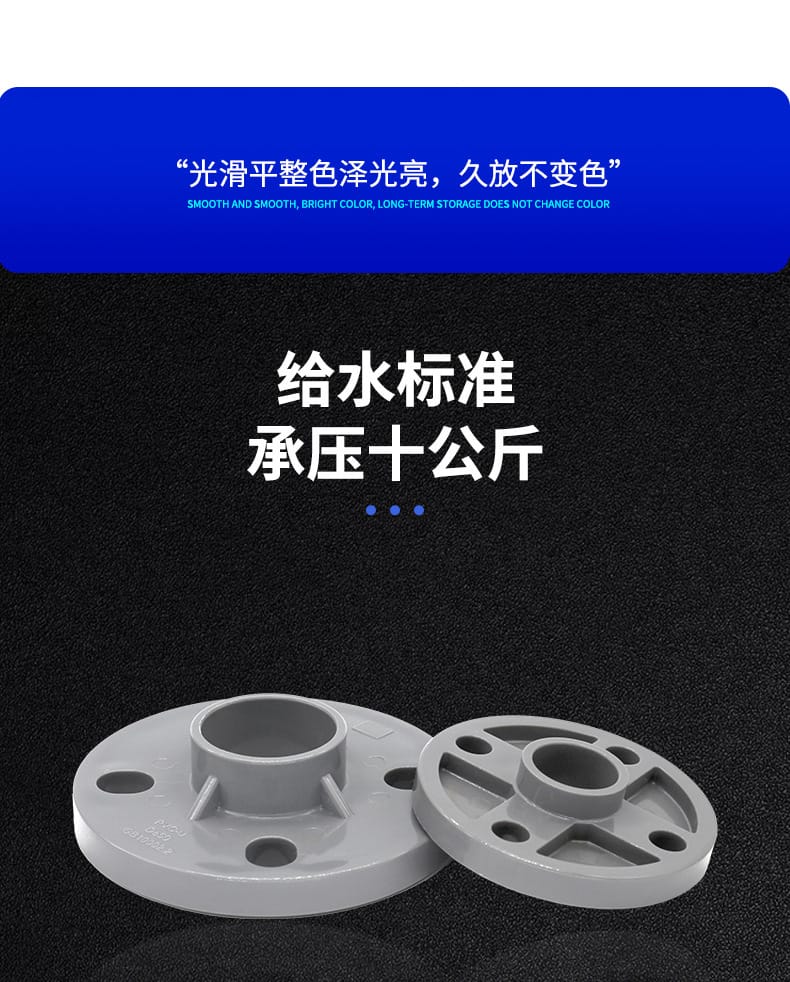

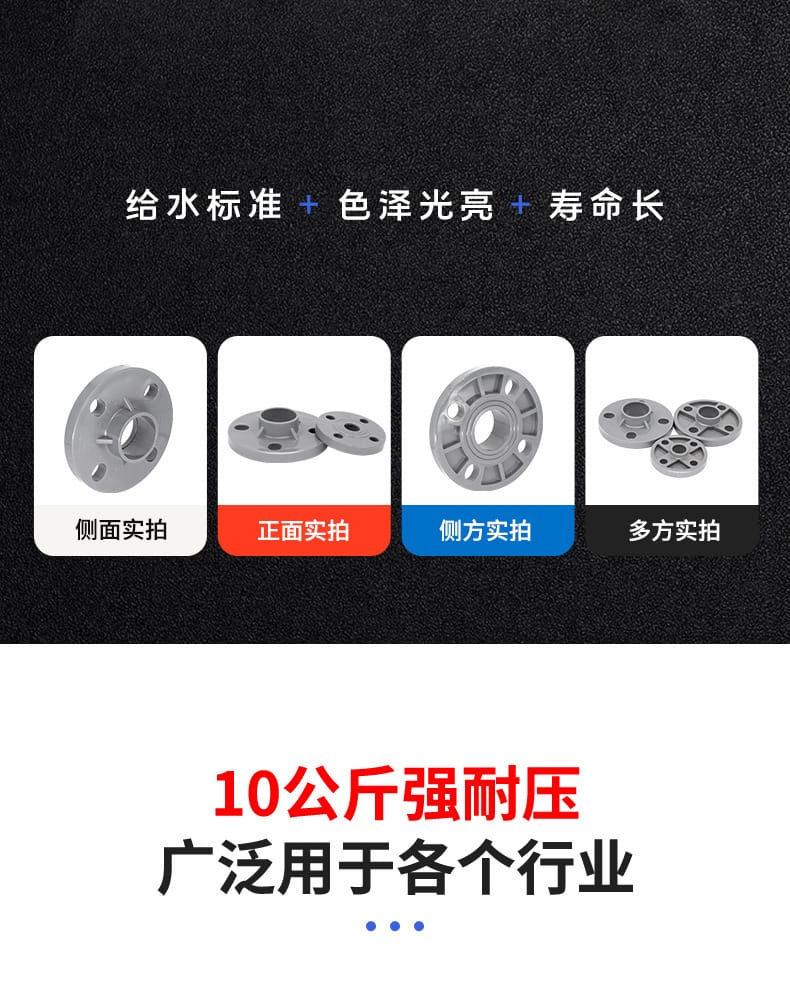

- 材質優良：采用優質UPVC/PVC-U材質，安全無毒，符合給水級標準，色澤光亮且久放不變色。

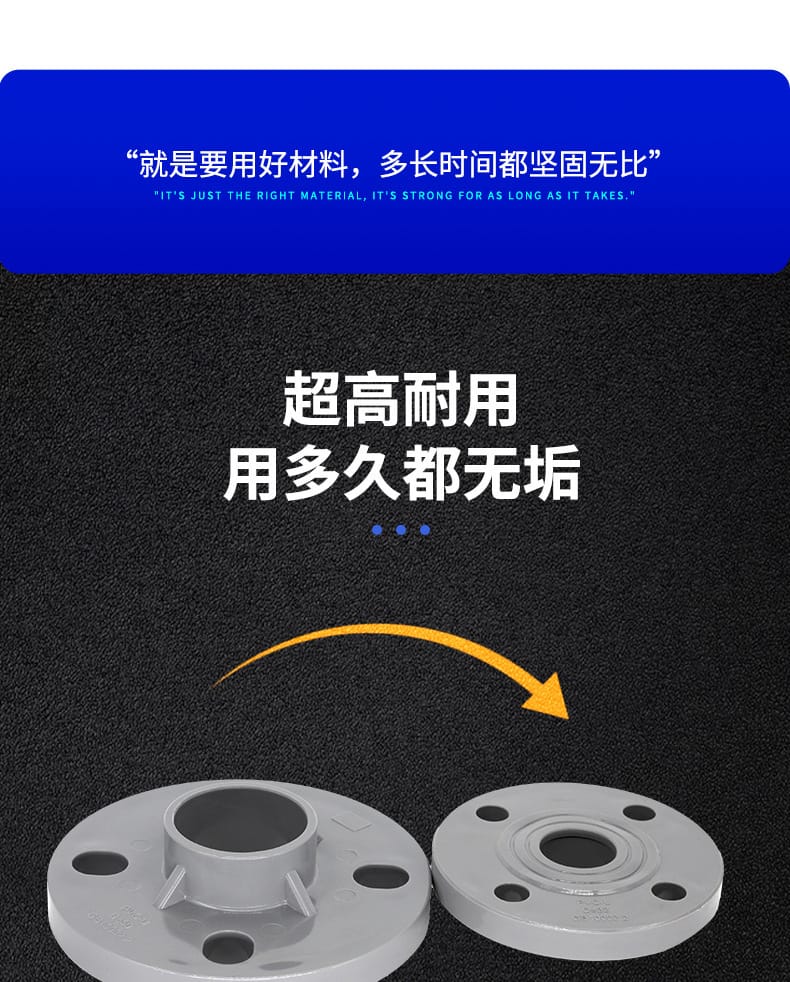

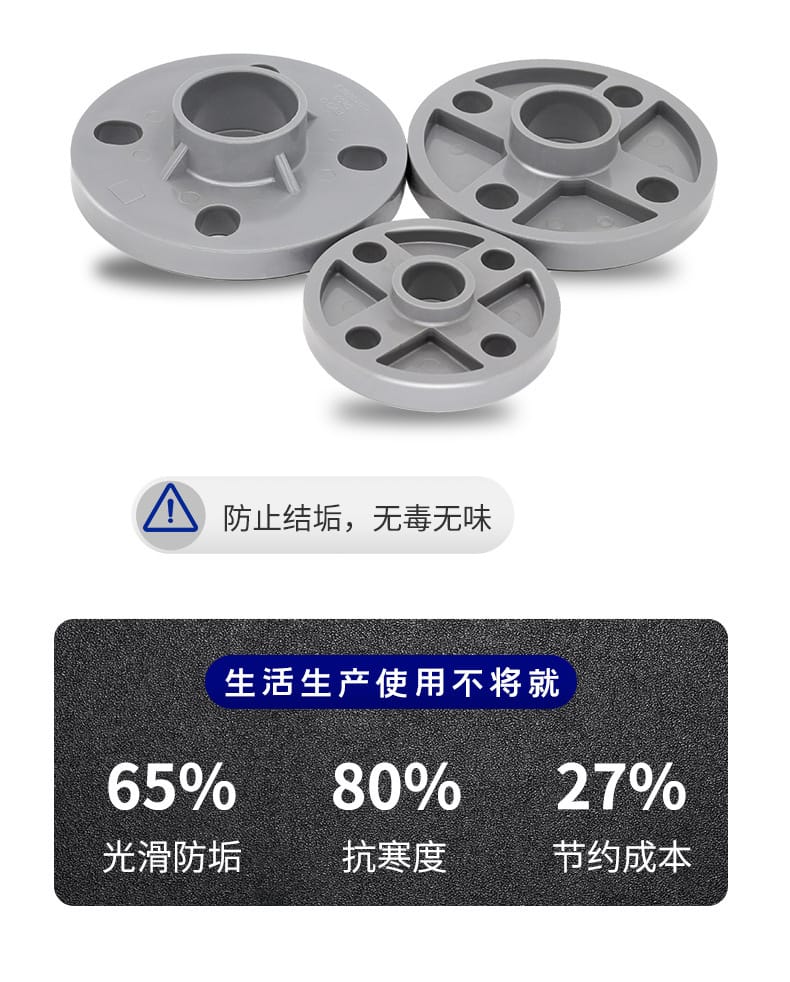

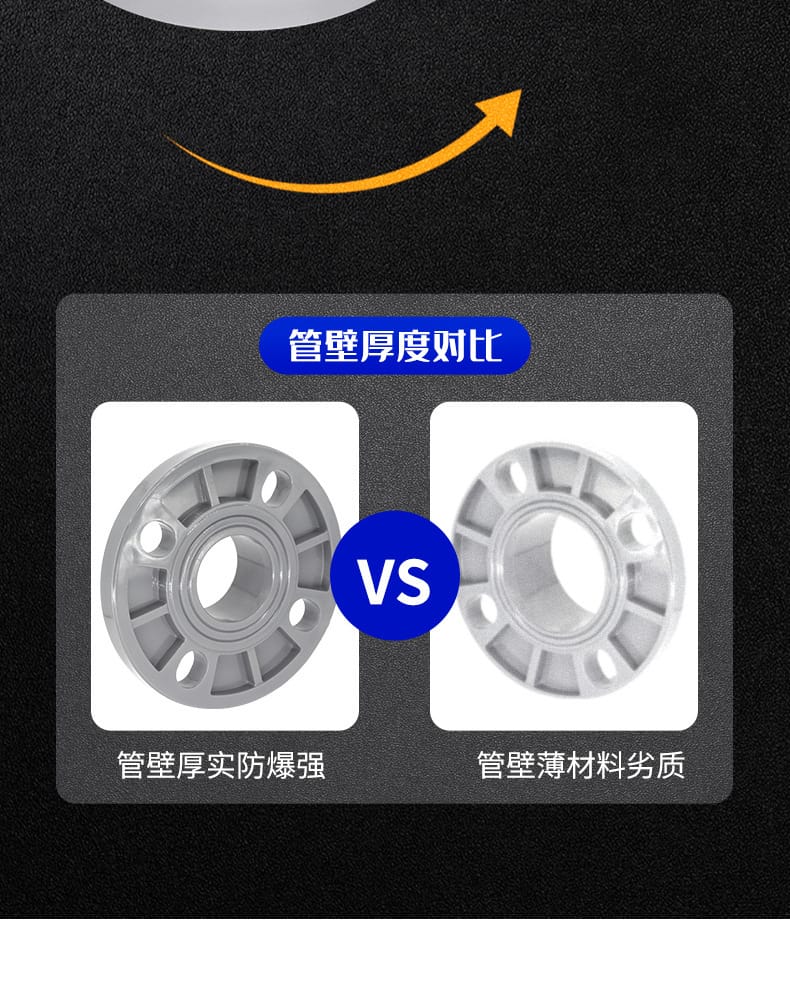

- 堅固耐用：管壁厚實光滑，有效防止結垢；具備優異的抗寒防裂性能，長期使用依然堅固無比。
- 標準承壓：國標防腐設計，公稱壓力達10kg/cm2，滿足常規工業與民用給水需求。
- 權威認證：擁有外觀設計專利及多項產品認證，通過26項安全檢測與CNAS國際標準認證，品質有保障。

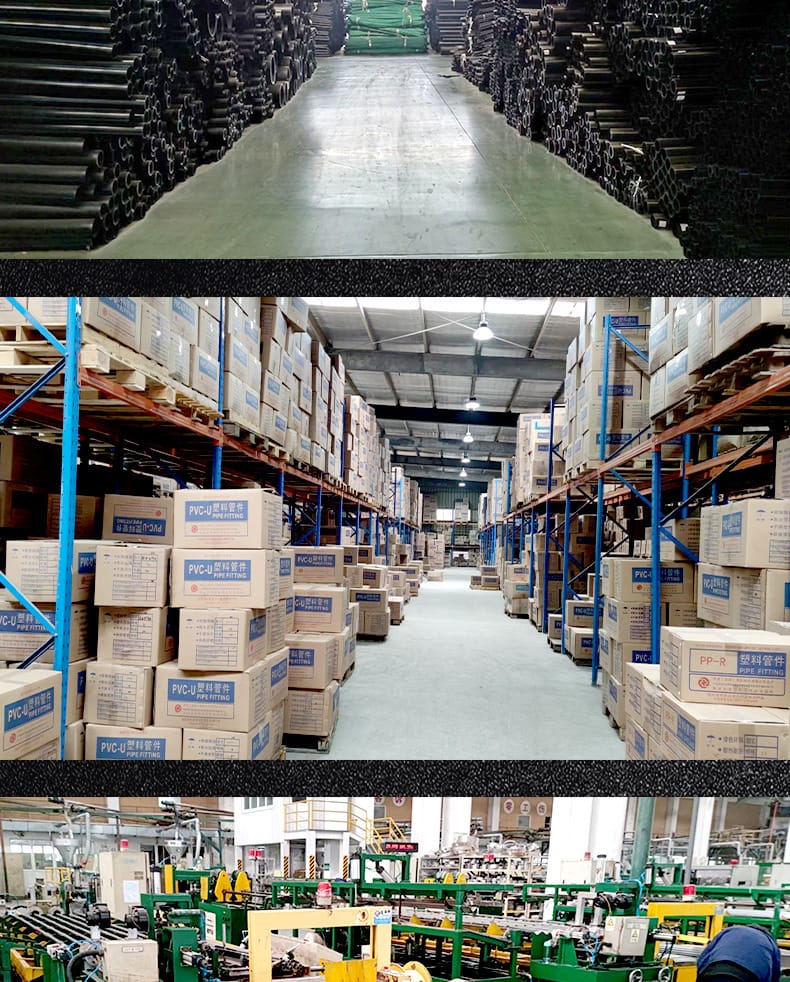

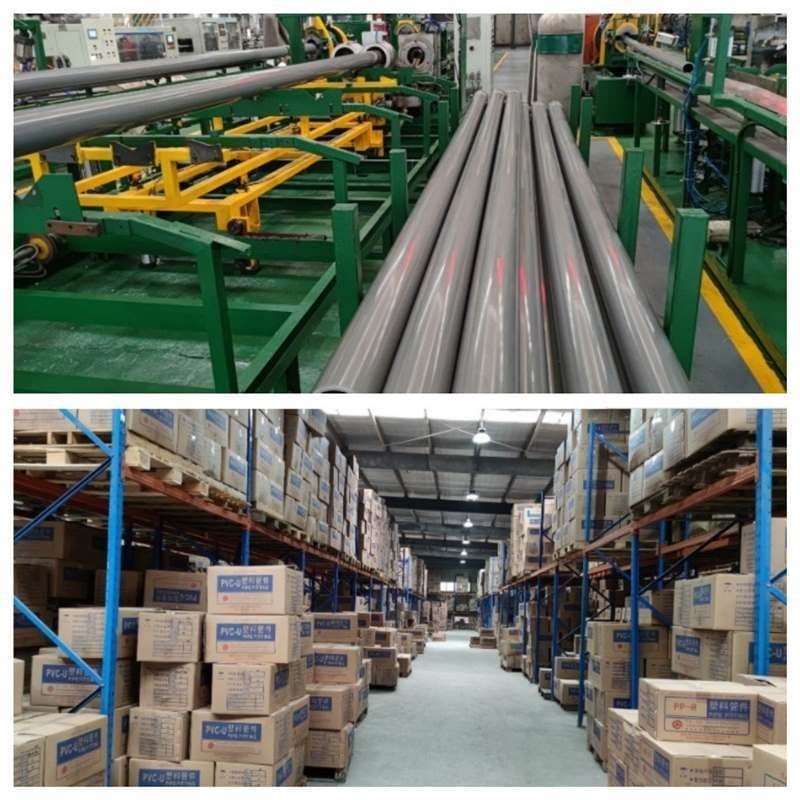

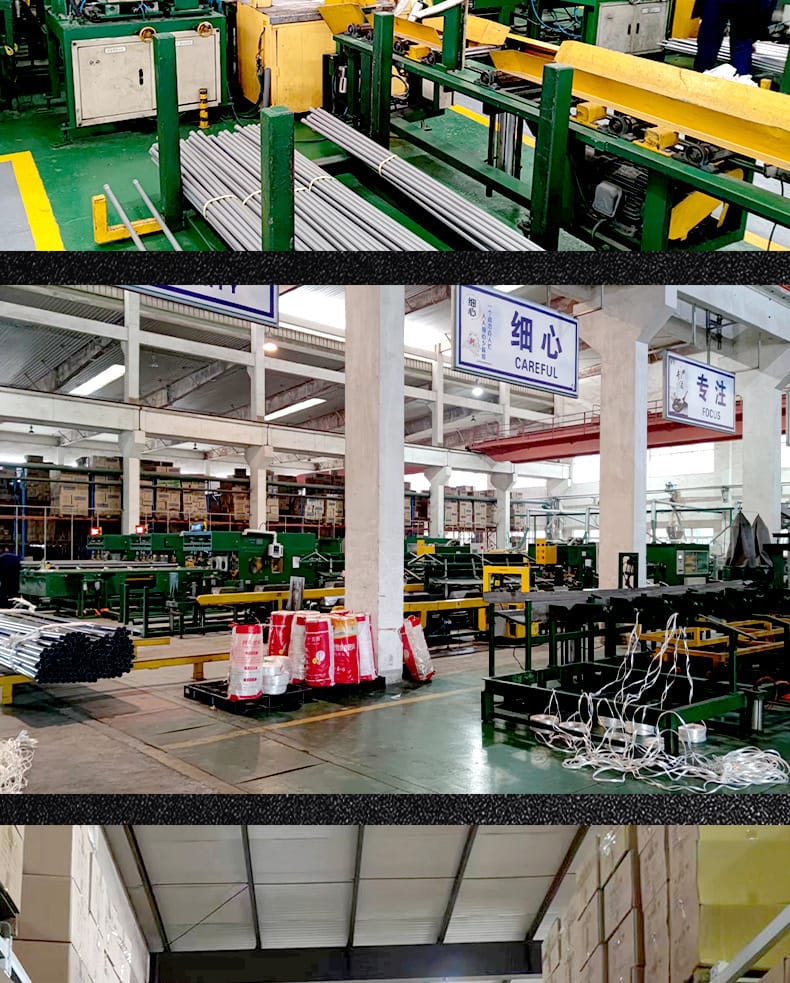

- 源頭直供：工廠一手貨源，足米足量，提供24小時全天候技術支持與無憂售后服務。
技術參數

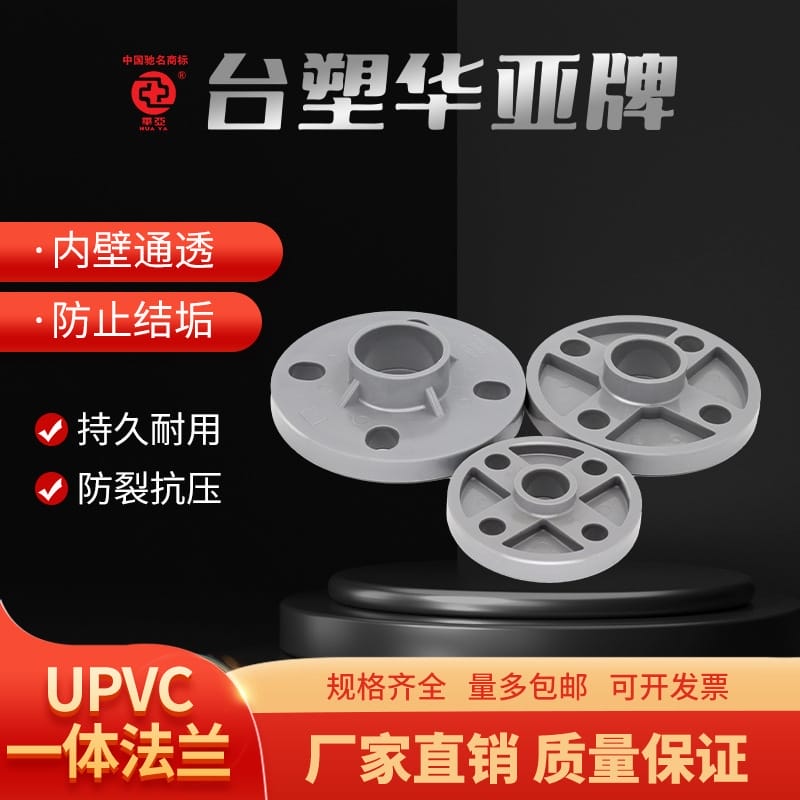

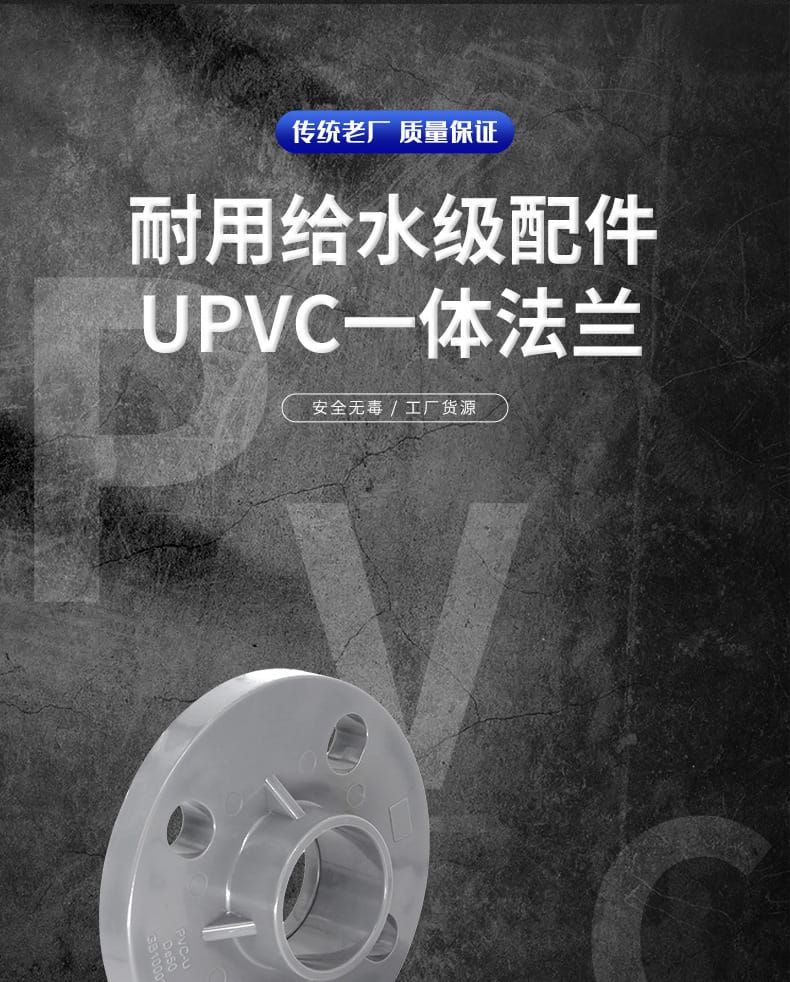

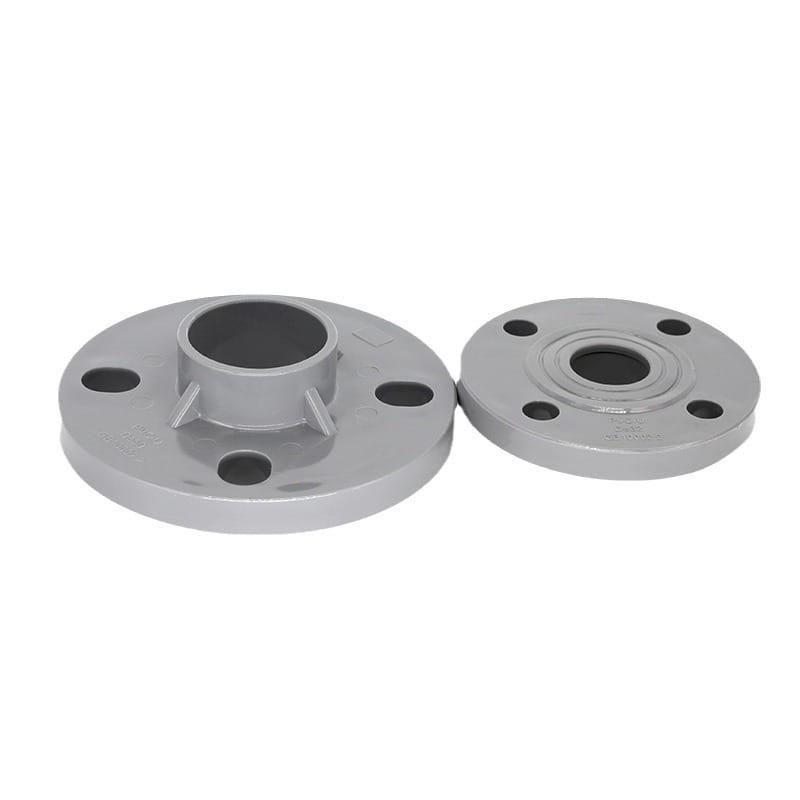

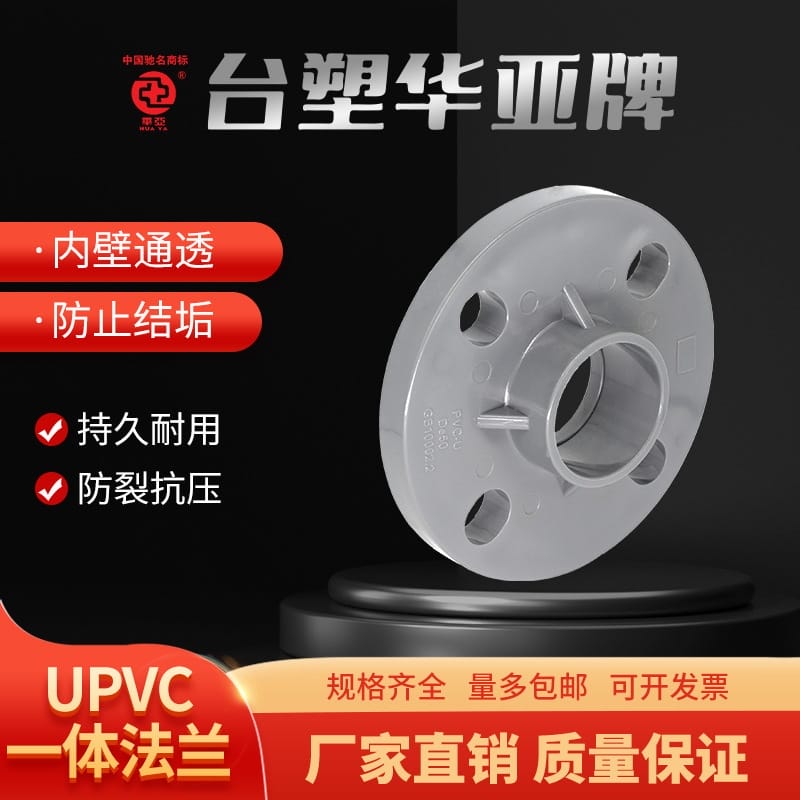

- 產品名稱：UPVC灰色膠粘承插一體法蘭（呆法蘭）
- 材質：PVC-U / UPVC
- 連接方式：膠粘承插一體式
- 公稱壓力：PN10（10kg/cm2）
- 適用規格：De 20 ~ De 280（涵蓋DN80/100/125等常用口徑）
- 最小壁厚：≥2.0mm（安全性保障）

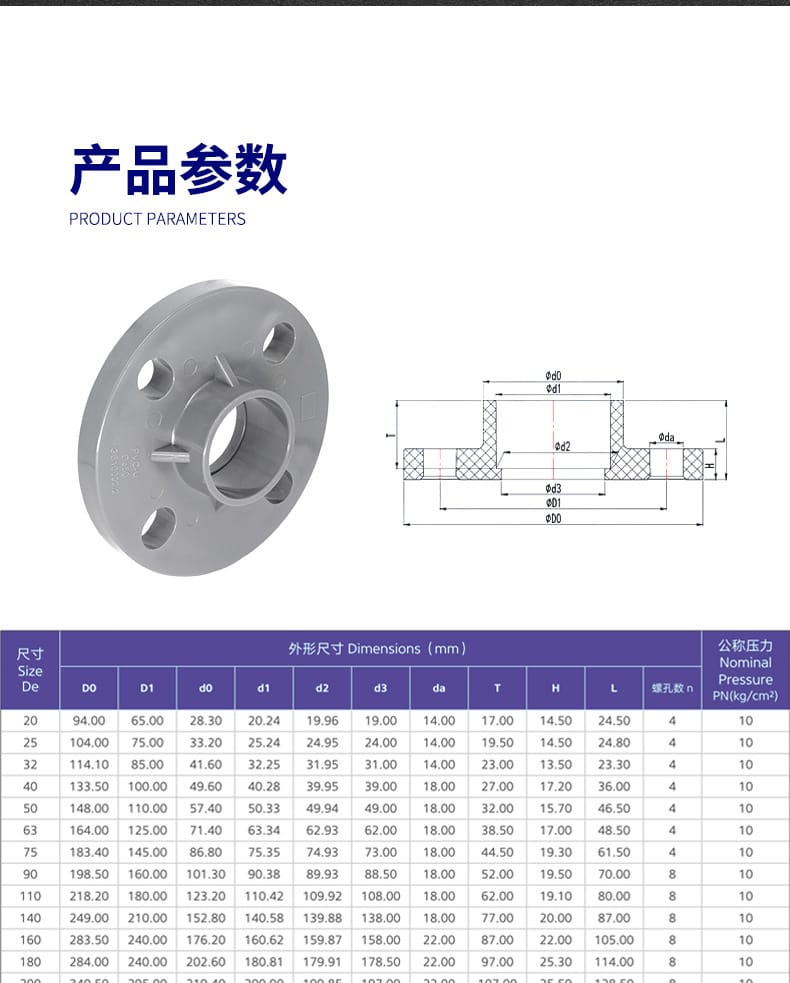

- 詳細尺寸表：
| 尺寸 De | DO (mm) | D1 (mm) | do (mm) | d1 (mm) | d2 (mm) | d3 (mm) | da (mm) | T (mm) | H (mm) | L (mm) | 螺孔數 n | PN (kg/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 94.00 | 65.00 | 28.30 | 20.24 | 19.96 | 19.00 | 14.00 | 17.00 | 14.50 | 24.50 | 4 | 10 |
| 25 | 104.00 | 75.00 | 33.20 | 25.24 | 24.95 | 24.00 | 14.00 | 19.50 | 14.50 | 24.80 | 4 | 10 |
| 32 | 114.10 | 85.00 | 41.60 | 32.25 | 31.95 | 31.00 | 14.00 | 23.00 | 13.50 | 23.30 | 4 | 10 |
| 40 | 133.50 | 100.00 | 49.60 | 40.28 | 39.95 | 39.00 | 18.00 | 27.00 | 17.20 | 36.00 | 4 | 10 |
| 50 | 148.00 | 110.00 | 57.40 | 50.33 | 49.94 | 49.00 | 18.00 | 32.00 | 15.70 | 46.50 | 4 | 10 |
| 63 | 164.00 | 125.00 | 71.40 | 63.34 | 62.93 | 62.00 | 18.00 | 38.50 | 17.00 | 48.50 | 4 | 10 |
| 75 | 183.40 | 145.00 | 86.80 | 75.35 | 74.93 | 73.00 | 18.00 | 44.50 | 19.30 | 61.50 | 4 | 10 |
| 90 | 198.50 | 160.00 | 101.30 | 90.38 | 89.93 | 88.50 | 18.00 | 52.00 | 19.50 | 70.00 | 8 | 10 |
| 110 | 218.20 | 180.00 | 123.20 | 110.42 | 109.92 | 108.00 | 18.00 | 62.00 | 19.10 | 80.00 | 8 | 10 |
| 140 | 249.00 | 210.00 | 152.80 | 140.58 | 139.88 | 138.00 | 18.00 | 77.00 | 20.00 | 87.00 | 8 | 10 |
| 160 | 283.50 | 240.00 | 176.20 | 160.62 | 159.87 | 158.00 | 22.00 | 87.00 | 22.00 | 105.00 | 8 | 10 |
| 180 | 284.00 | 240.00 | 202.60 | 180.81 | 179.91 | 178.50 | 22.00 | 97.00 | 25.30 | 114.00 | 8 | 10 |
| 200 | 340.50 | 295.00 | 220.40 | 200.90 | 199.90 | 197.00 | 22.00 | 107.00 | 25.50 | 128.50 | 8 | 10 |
| 250 | 394.00 | 350.00 | 272.50 | 251.15 | 249.41 | 247.00 | 22.00 | 132.00 | 31.00 | 156.00 | 12 | 10 |
| 280 | 403.00 | 355.00 | 303.90 | 281.46 | 280.16 | 278.00 | 22.00 | 147.00 | 29.70 | 167.00 | 12 | 10 |

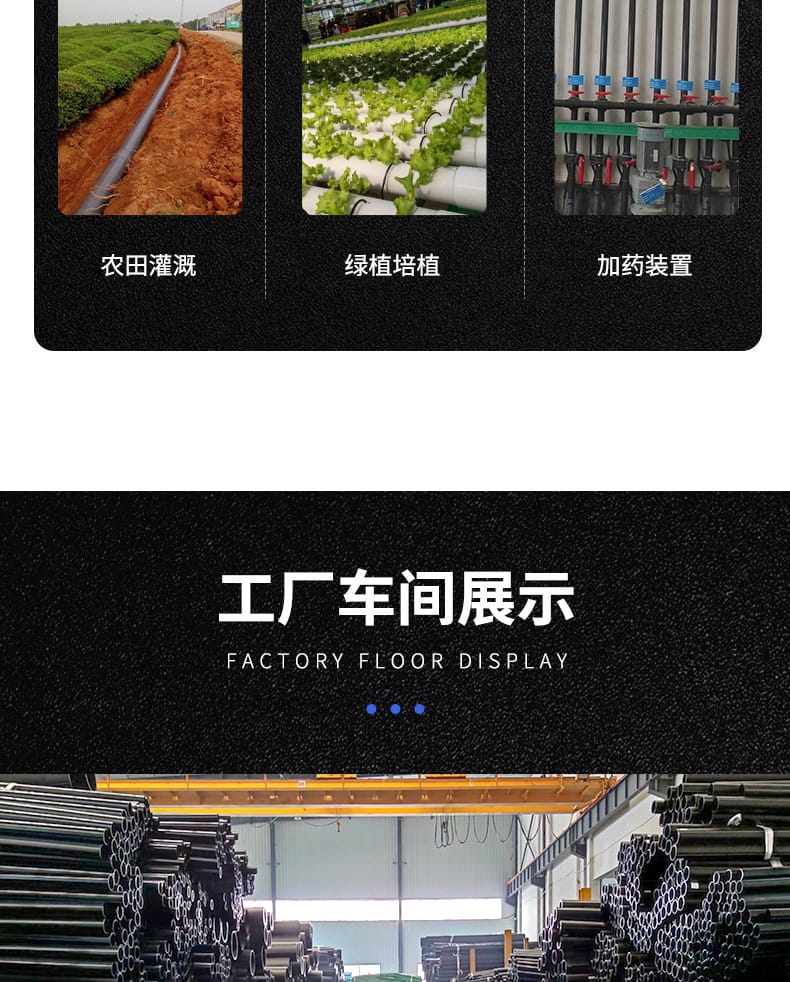

應用行業
本產品憑借優異的防腐、耐壓及環保特性，廣泛應用于以下領域：
- 建筑工程：建筑工地給排水管網、消防配套系統
- 環保水務：污水處理廠、工業廢水排放管道
- 工業制造：工廠車間工藝管道、加藥裝置、化工防腐管路
- 農業灌溉：農田水利灌溉、溫室大棚綠植培植供水系統
- 市政給水：符合給水級標準，適用于安全無毒的飲用水輸送工程
安裝條件
- 環境要求：施工環境溫度宜在5℃~40℃之間，避免在嚴寒或高溫暴曬環境下作業，以防材料脆化或變形。
- 基面處理：承插口及管道端面必須保持清潔、干燥、無油污與灰塵，確保膠粘劑充分滲透。
- 連接規范：使用專用UPVC膠粘劑，承插深度需嚴格對照技術參數表執行；法蘭對接時需保證兩法蘭面平行，螺栓采用對角線方式均勻緊固，避免受力不均導致泄漏。
- 支撐固定：管道系統需配備合理的支架與吊架，法蘭連接處前后應設置固定支撐，防止管道自重或水錘效應造成法蘭變形。
- 固化試壓：膠粘完成后需靜置充分固化（通常24小時，視溫度而定），固化完畢后方可進行系統試壓與通水。
注意事項
- 壓力限制：產品額定承壓為10kg/cm2，嚴禁超壓、超溫使用，系統試壓壓力不得超過額定壓力的1.5倍。
- 壁厚安全：為保障使用安全，產品最小壁厚設計不小于2.0mm，選購時請核對實際工況壓力與管徑匹配度。
- 儲存防護：避免長期露天暴曬或接觸強氧化性化學溶劑；存放時應平放，防止重壓變形。
- 色差說明：因顯示器差異及生產批次不同，實物顏色可能與圖片存在輕微色差，最終顏色以實際到貨為準。
- 售后保障：提供24小時全天候技術支持與在線客服，安裝或使用過程中如遇任何問題，請及時聯系廠家獲取專業指導。
