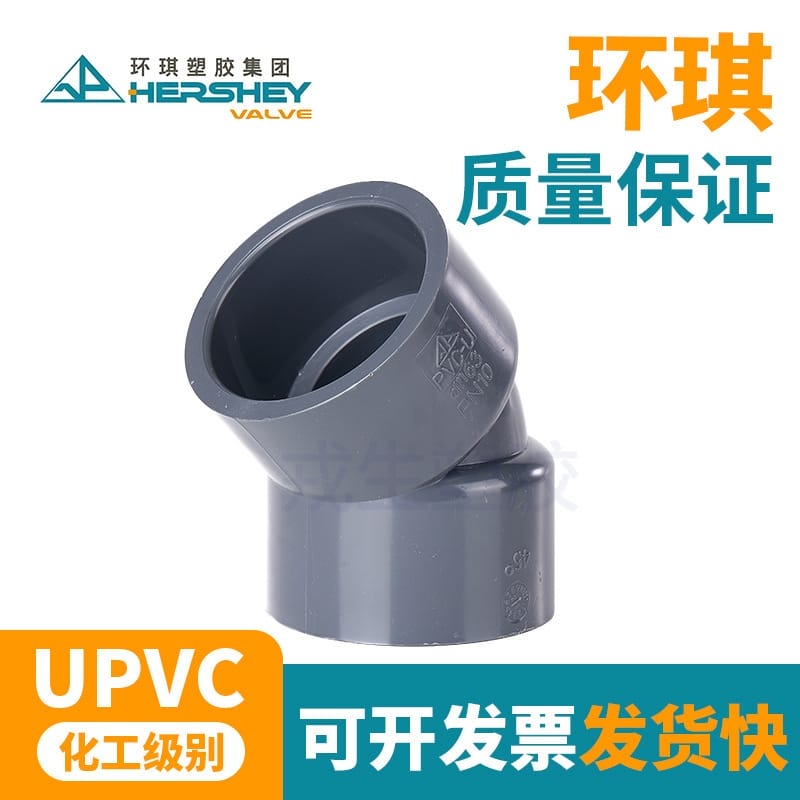

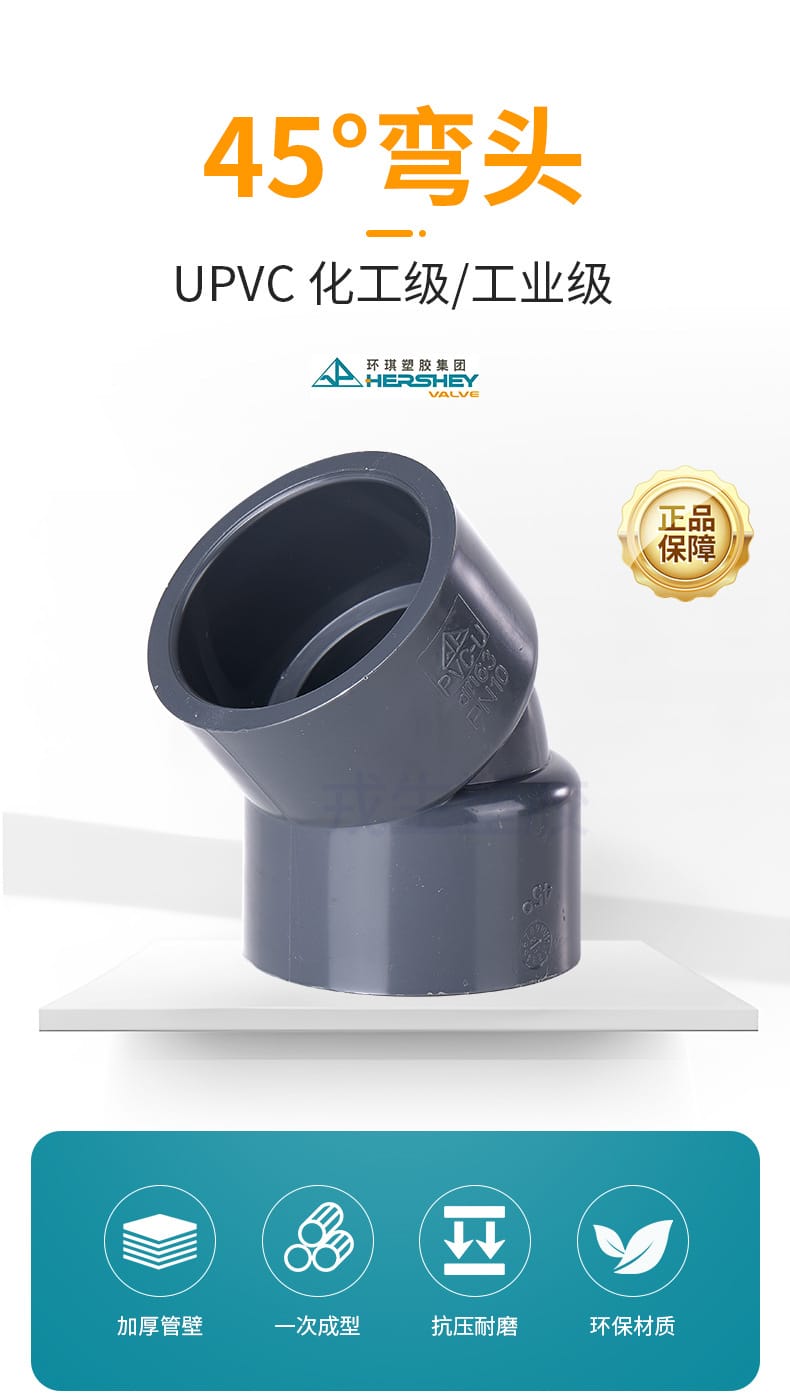

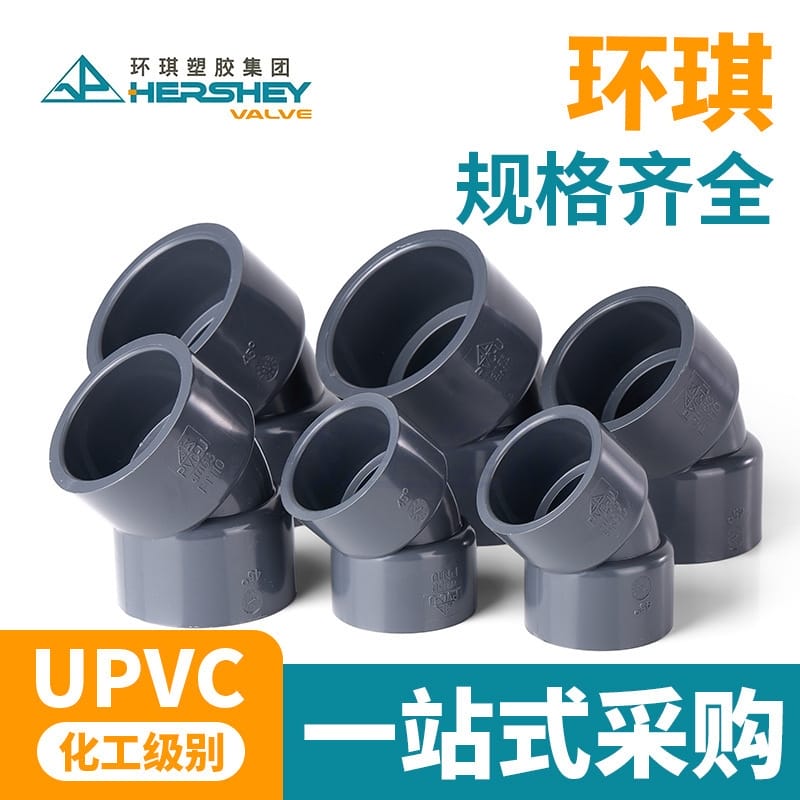

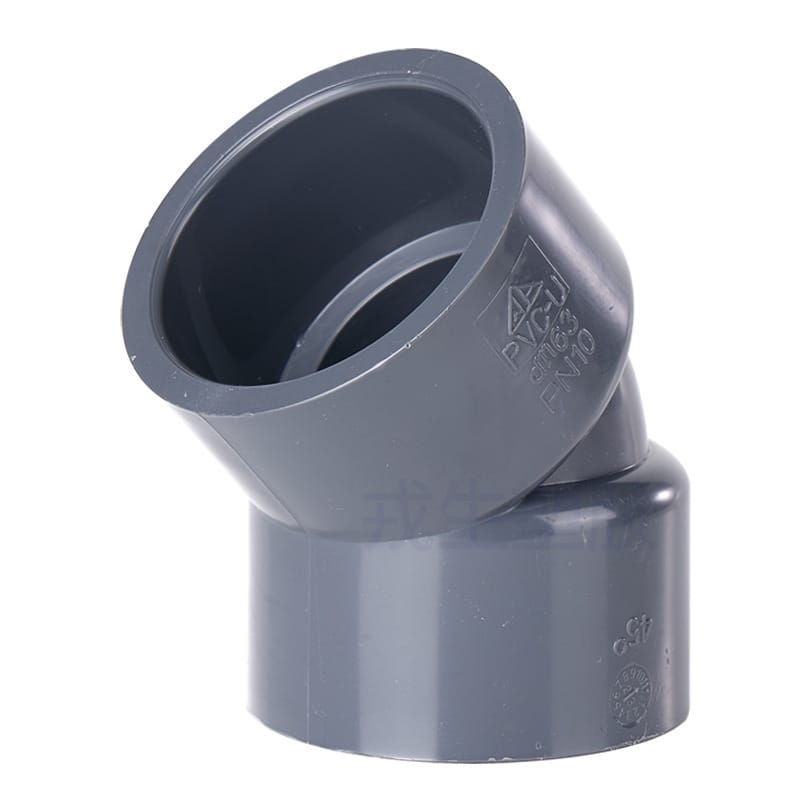

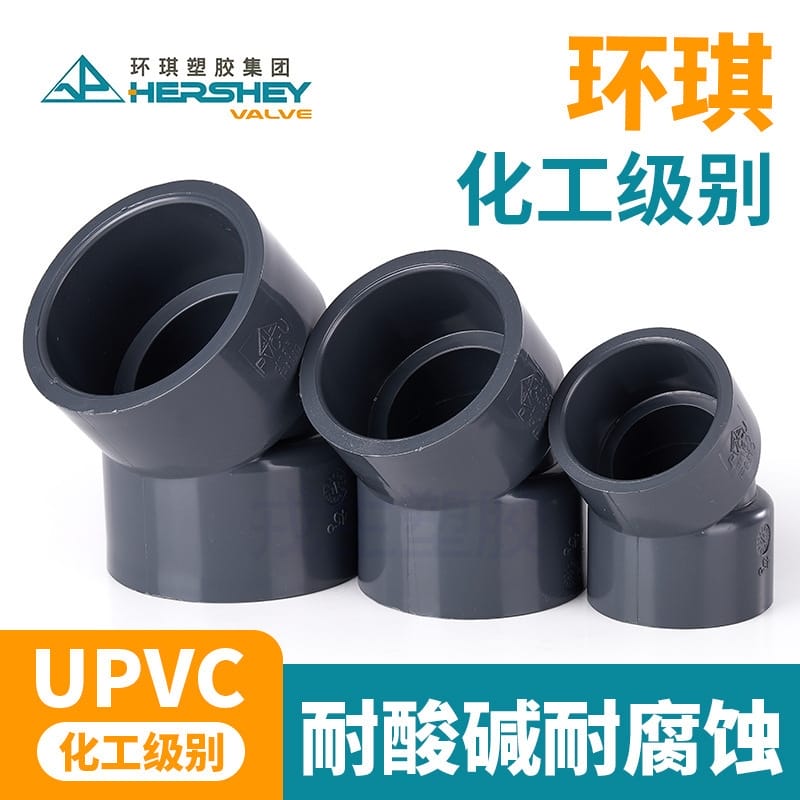

環琪45度彎頭（UPVC化工級）產品技術說明
核心特點
- 優質化工級材質：采用高標準UPVC化工級/工業級原料，環保無毒，具備卓越的耐酸堿與抗化學腐蝕性能。

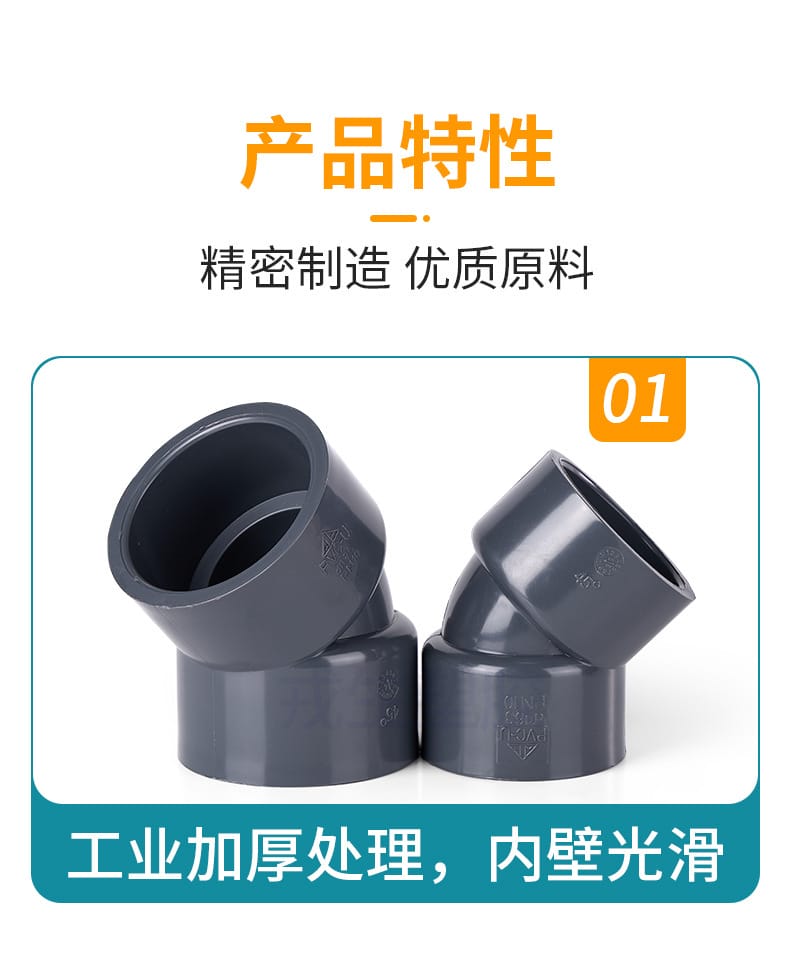

- 工業加厚抗壓：管壁經工業級加厚處理，顯著提升結構強度與耐磨性，有效應對復雜工況下的壓力波動。

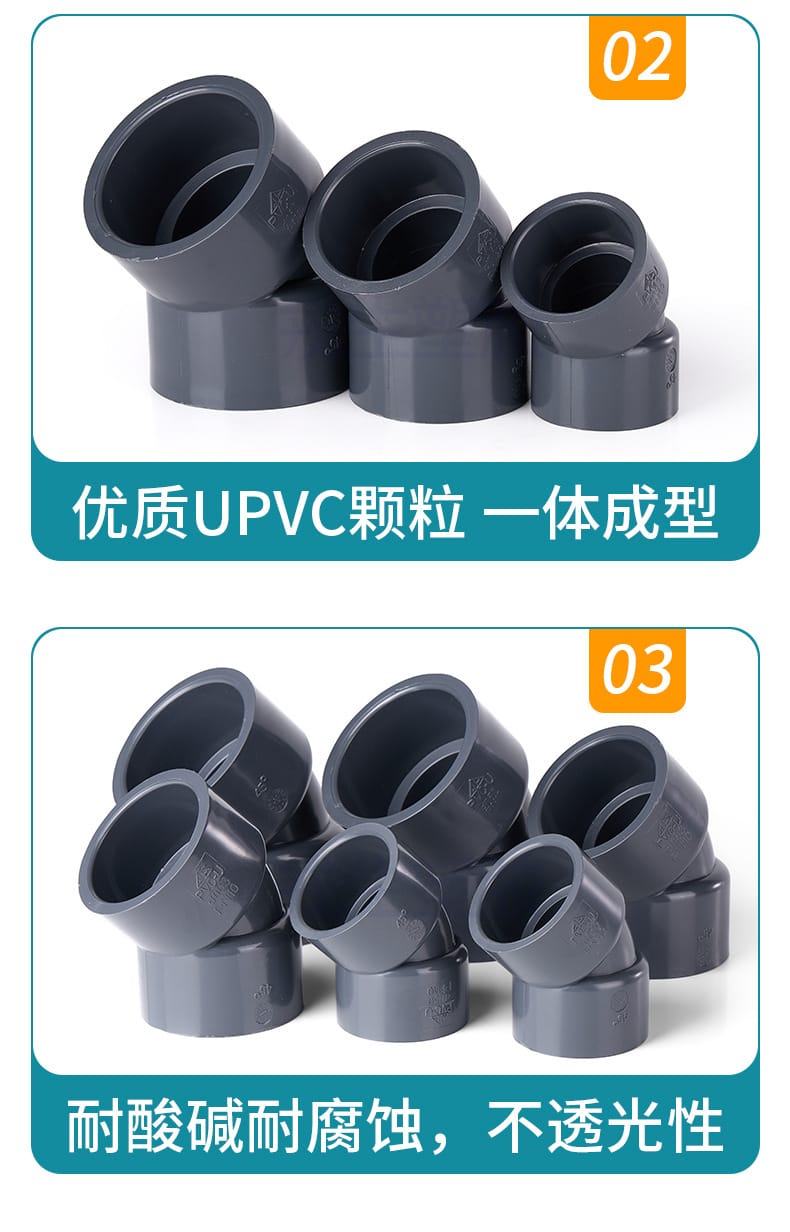

- 精密一體成型：一次注塑成型工藝，杜絕拼接縫隙，結構致密均勻，從根本上消除滲漏隱患。
- 內壁光滑低阻：內壁鏡面級處理，大幅降低流體摩擦阻力，防止介質結垢與雜質沉積，保障輸送效率。
- 遮光抑菌防藻：具備優異的不透光性，有效阻斷紫外線穿透，抑制管道內藻類與微生物滋生，確保介質純凈度。
技術參數
- 產品名稱：環琪45度彎頭（國標直彎）
- 連接方式：承插式膠粘連接
- 材質標準：UPVC 化工級/工業級

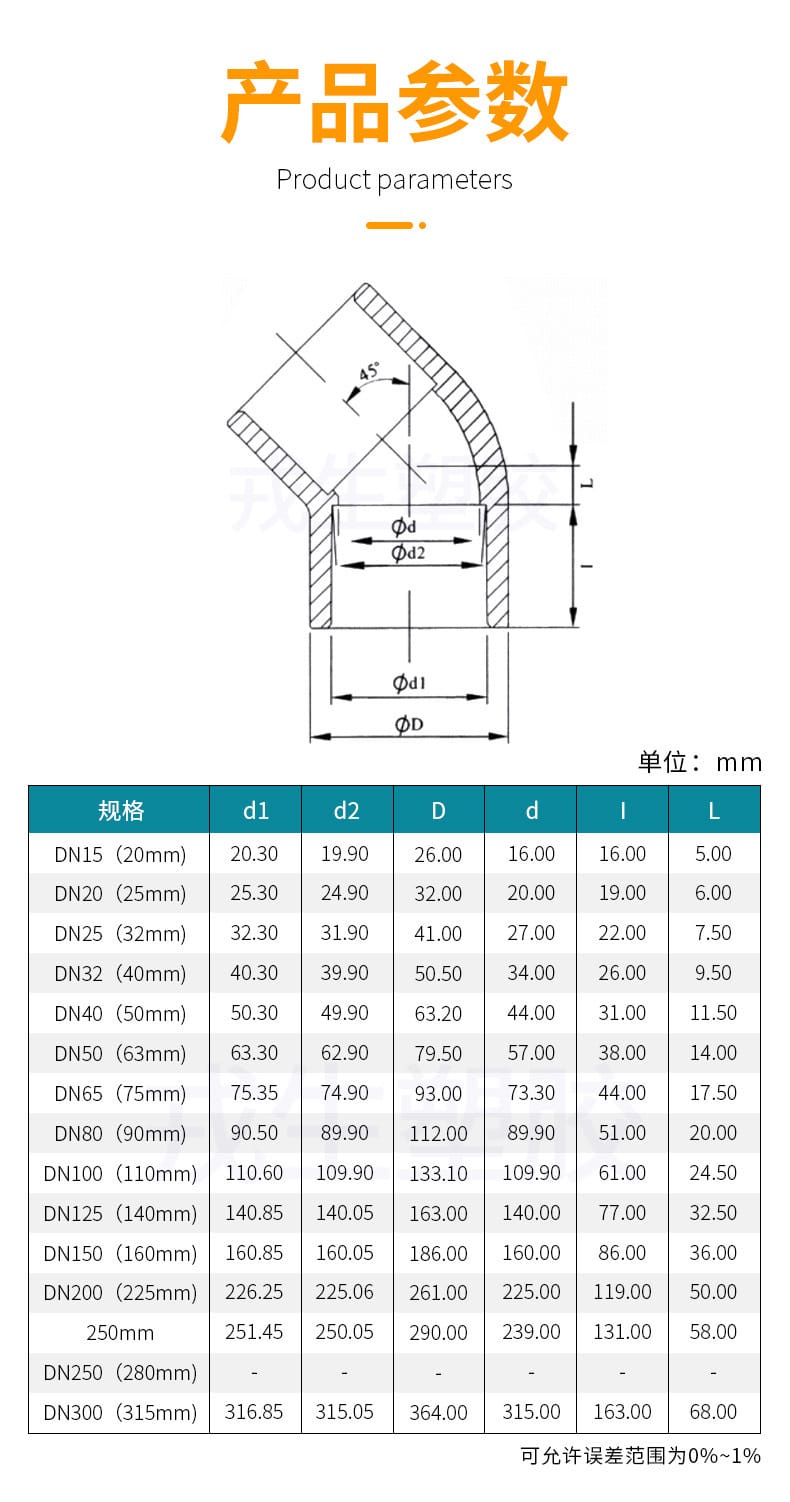

- 尺寸規格表（單位：mm）
| 規格 (DN/外徑) | d1 | d2 | D | d | l | L |
|---|---|---|---|---|---|---|
| DN15 (20) | 20.30 | 19.90 | 26.00 | 16.00 | 16.00 | 5.00 |
| DN20 (25) | 25.30 | 24.90 | 32.00 | 20.00 | 19.00 | 6.00 |
| DN25 (32) | 32.30 | 31.90 | 41.00 | 27.00 | 22.00 | 7.50 |
| DN32 (40) | 40.30 | 39.90 | 50.50 | 34.00 | 26.00 | 9.50 |
| DN40 (50) | 50.30 | 49.90 | 63.20 | 44.00 | 31.00 | 11.50 |
| DN50 (63) | 63.30 | 62.90 | 79.50 | 57.00 | 38.00 | 14.00 |
| DN65 (75) | 75.35 | 74.90 | 93.00 | 73.30 | 44.00 | 17.50 |
| DN80 (90) | 90.50 | 89.90 | 112.00 | 89.90 | 51.00 | 20.00 |
| DN100 (110) | 110.60 | 109.90 | 133.10 | 109.90 | 61.00 | 24.50 |
| DN125 (140) | 140.85 | 140.05 | 163.00 | 140.00 | 77.00 | 32.50 |
| DN150 (160) | 160.85 | 160.05 | 186.00 | 160.00 | 86.00 | 36.00 |
| DN200 (225) | 226.25 | 225.06 | 261.00 | 225.00 | 119.00 | 50.00 |
| 250 | 251.45 | 250.05 | 290.00 | 239.00 | 131.00 | 58.00 |
| DN300 (315) | 316.85 | 315.05 | 364.00 | 315.00 | 163.00 | 68.00 |
(注：DN250(280mm)規格參數請以廠家實際供貨為準)
應用行業
本產品廣泛適用于對流體純凈度、系統耐腐蝕性及長期運行穩定性要求嚴苛的工業與民用領域：
- 電子制造：半導體晶圓清洗、集成電路超純水輸送、液晶顯示器及顯像管生產工藝管路。
- 醫藥生物：醫用藥劑配制、生物化學制品純水系統、醫用無菌水循環及人工腎透析用水管道。
- 化工合成：化工反應釜冷卻循環、強酸強堿藥劑輸送、化肥生產、精細化工及化妝品制造流體管網。
- 高端制造與環保：電鍍工藝去離子水系統、鍍膜玻璃生產線、紡織印染廢水處理及高標準給水工程。
安裝條件
- 環境溫濕度：施工環境溫度應控制在 5℃～40℃ 范圍內，相對濕度不宜超過 80%，嚴禁在雨雪、大風或結露環境下作業。
- 基面預處理：承插口外壁與管件內壁必須使用專用清潔劑徹底去除油污、灰塵及氧化層，保持絕對干燥后方可涂膠。
- 支撐與應力消除：管道系統需嚴格按照國標規范設置固定支架與滑動支架；彎頭處應增設獨立承重支撐，嚴禁將彎頭作為受力支點，避免熱脹冷縮或水錘效應導致接口開裂。
- 專用膠粘匹配：必須配套使用環琪原廠或符合國家GB/T 10002.2標準的UPVC專用溶劑型膠粘劑，嚴禁與PVC-C、PPR或其他材質膠水混用。
注意事項
- 固化與試壓：膠粘連接完成后需靜置固化。DN≤50mm管道靜置時間不少于24小時，DN>50mm或高壓系統需延長至48小時以上，確認完全固化后方可進行水壓試驗或通水運行。
- 溫壓限值：UPVC材質標準工作溫度范圍為 0℃～60℃，嚴禁輸送高溫蒸汽、熱油或超設計壓力介質；系統運行壓力請嚴格參照對應規格的國家標準壓力等級表。
- 化學兼容性：雖具備廣譜耐酸堿腐蝕性能，但在輸送特殊有機溶劑（如酮類、芳香烴、部分氯化溶劑）或強氧化劑前，務必進行材料兼容性評估。
- 施工安全：膠粘劑屬易燃揮發性化學品，操作現場必須保持良好通風，嚴禁明火；施工人員需佩戴防護手套、護目鏡及防毒口罩。
- 運維巡檢：系統投入運行后應建立定期巡檢機制，重點檢查承插接口密封性、管壁色澤變化及應力變形情況；發現滲漏、泛白脆化或異常振動應立即停機泄壓并更換管件。
