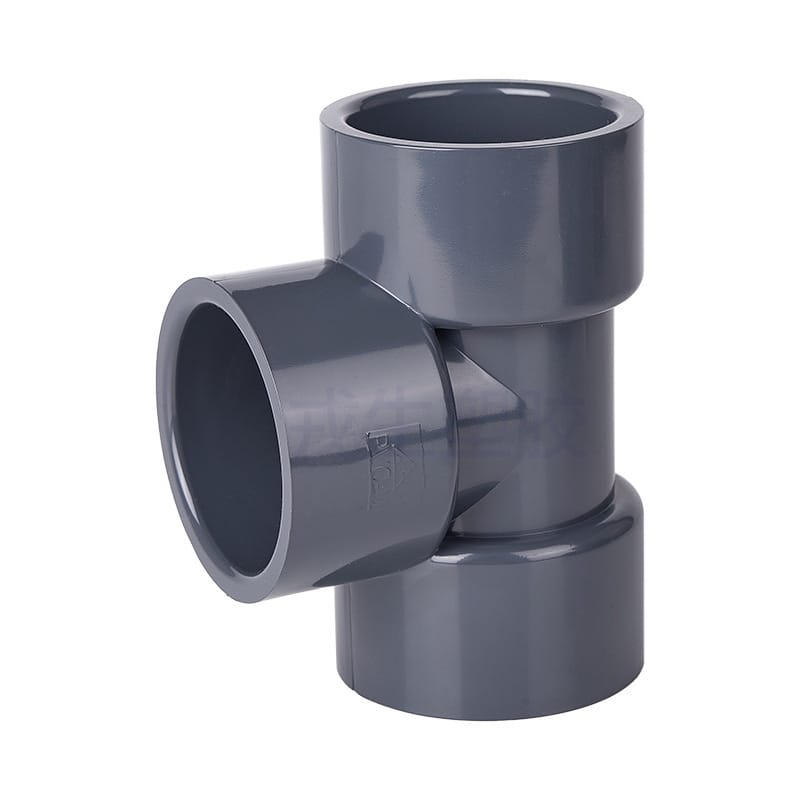

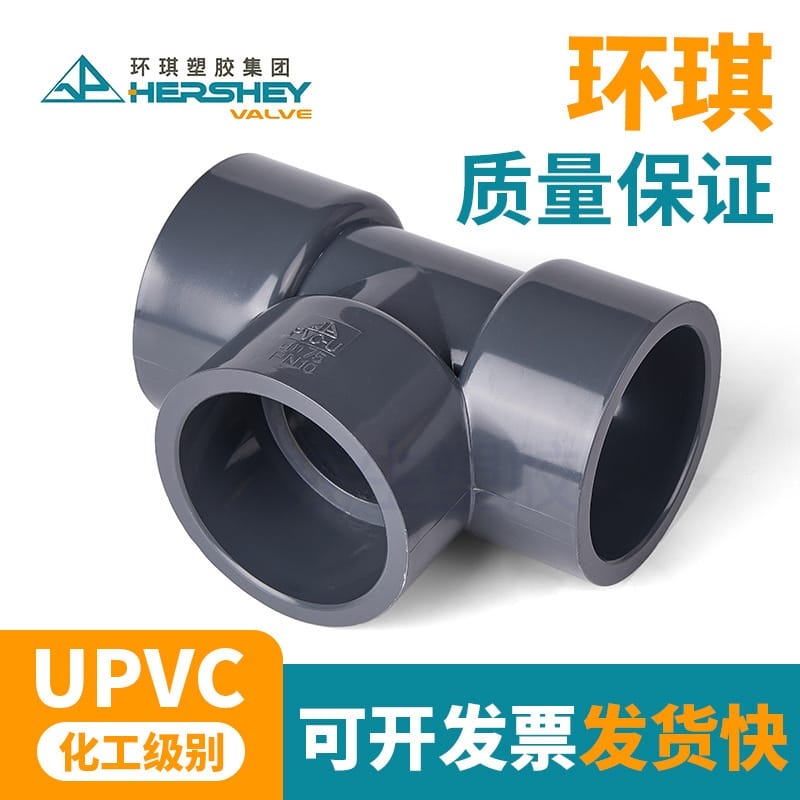

環琪UPVC正三通（國標等徑管件）產品說明

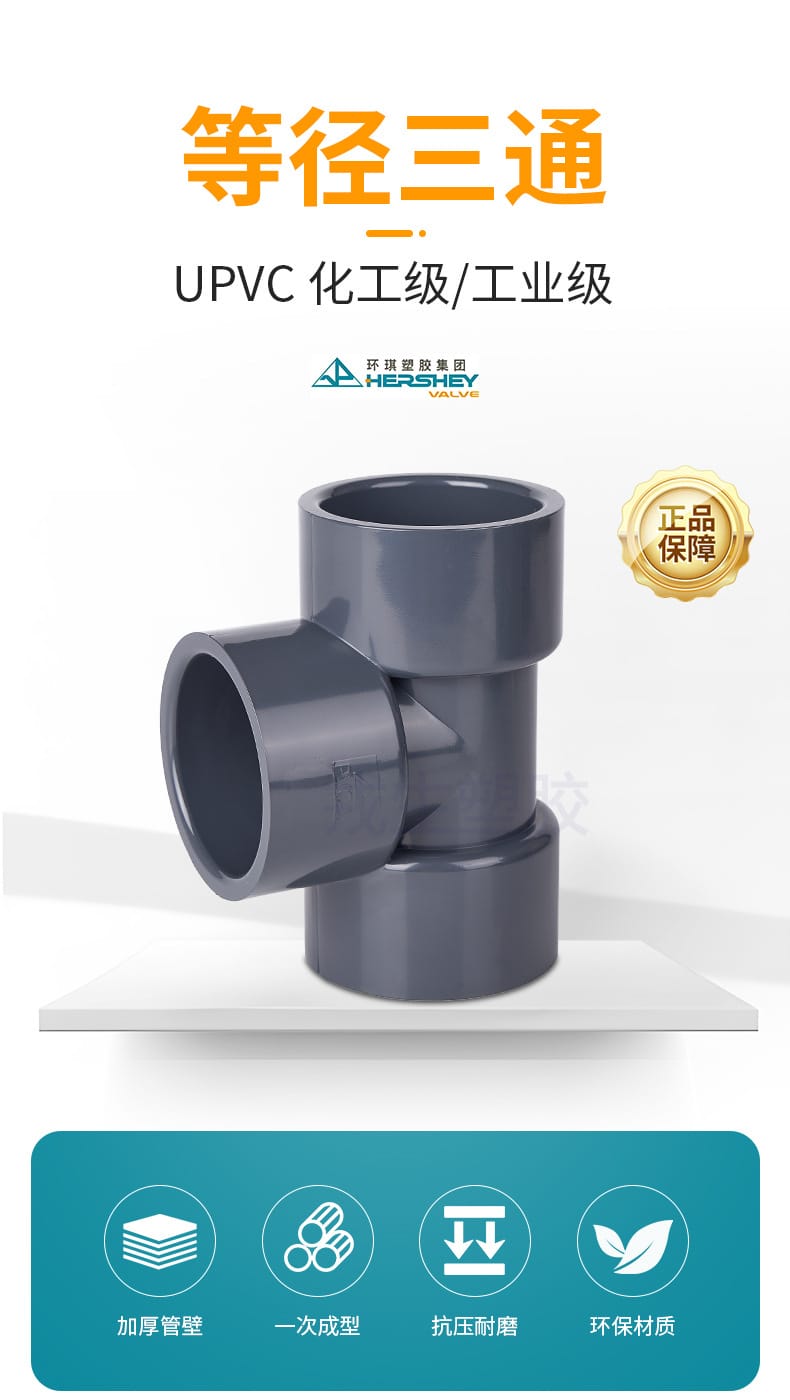

? 核心特點

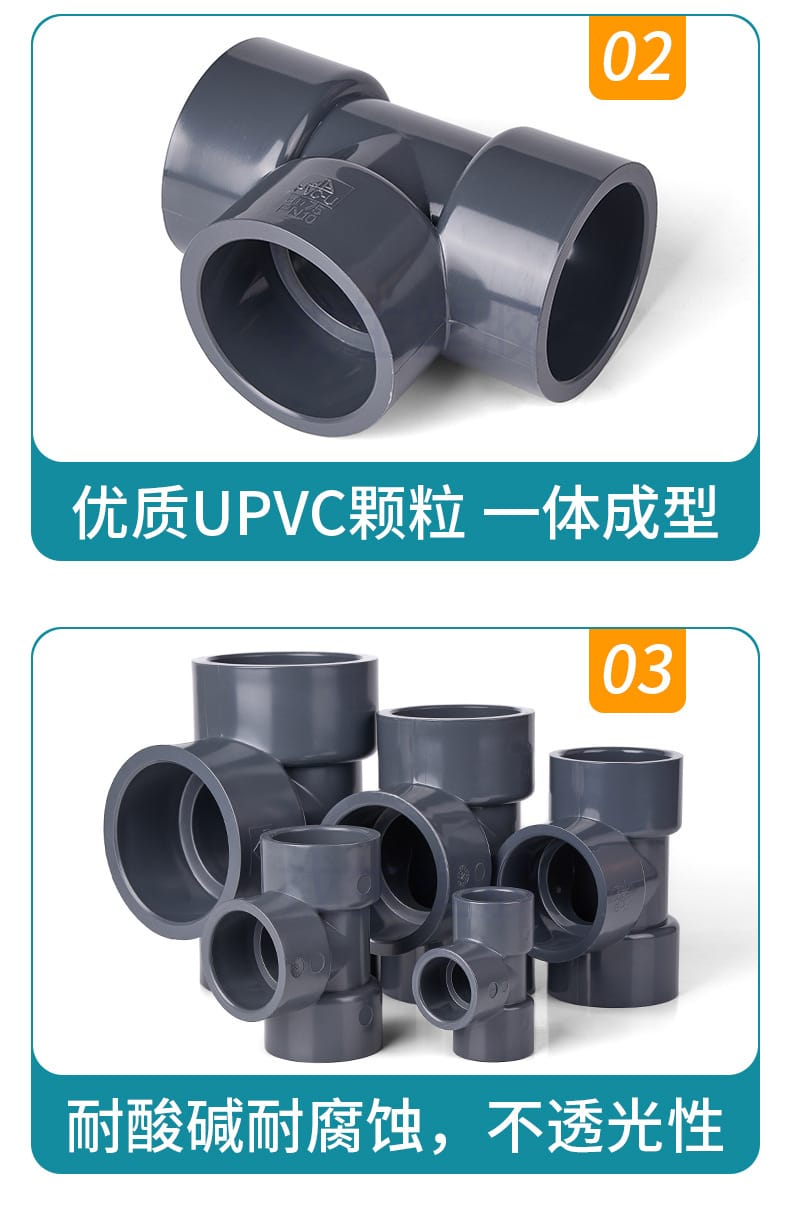

- 一體成型工藝：采用優質UPVC顆粒一次注塑成型，結構致密無接縫，徹底杜絕拼接滲漏隱患。

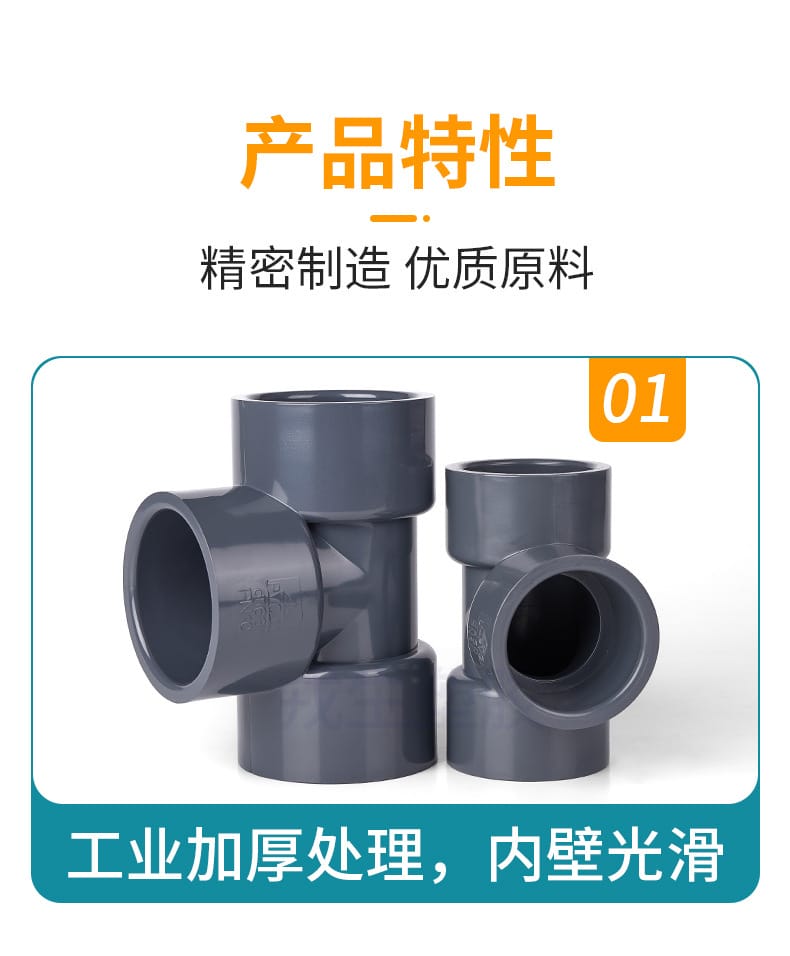

- 工業級加厚抗壓：管壁專項加厚處理，具備卓越的抗壓與耐磨性能，長期運行穩定可靠。

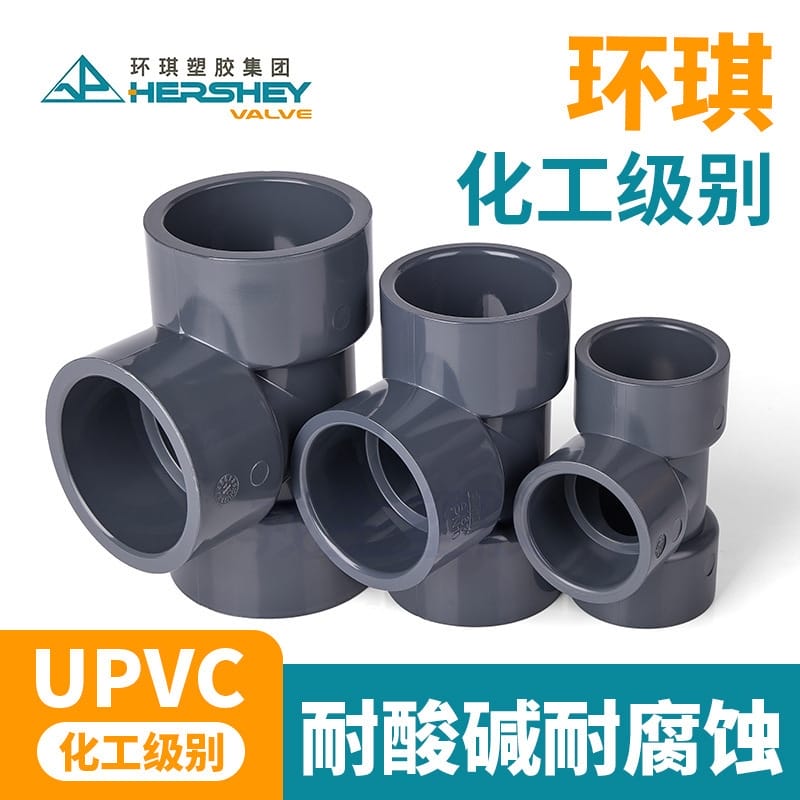

- 優異耐腐蝕性：耐酸堿、抗化學腐蝕，輕松應對復雜工業介質與惡劣工況環境。
- 精密流道設計：內壁光滑平整，流體阻力小，有效防止結垢與介質沉積，提升輸送效率。
- 環保遮光材質：符合環保標準，不透光特性有效抑制管內藻類及微生物滋生，保障介質純凈。
- 品牌正品保障：環琪塑膠集團（HERSHEY VALVE）原廠出品，嚴格遵循國家制造與質檢標準。
? 技術參數
材質等級：UPVC（化工級/工業級）
連接方式：承插粘接（溶劑型）
執行標準：國標（GB/T）

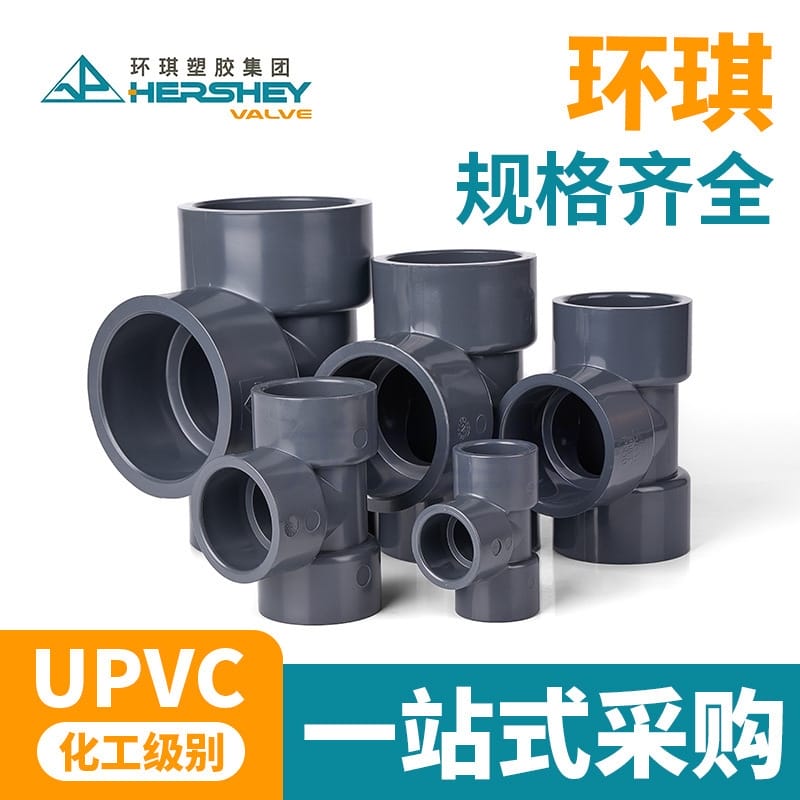

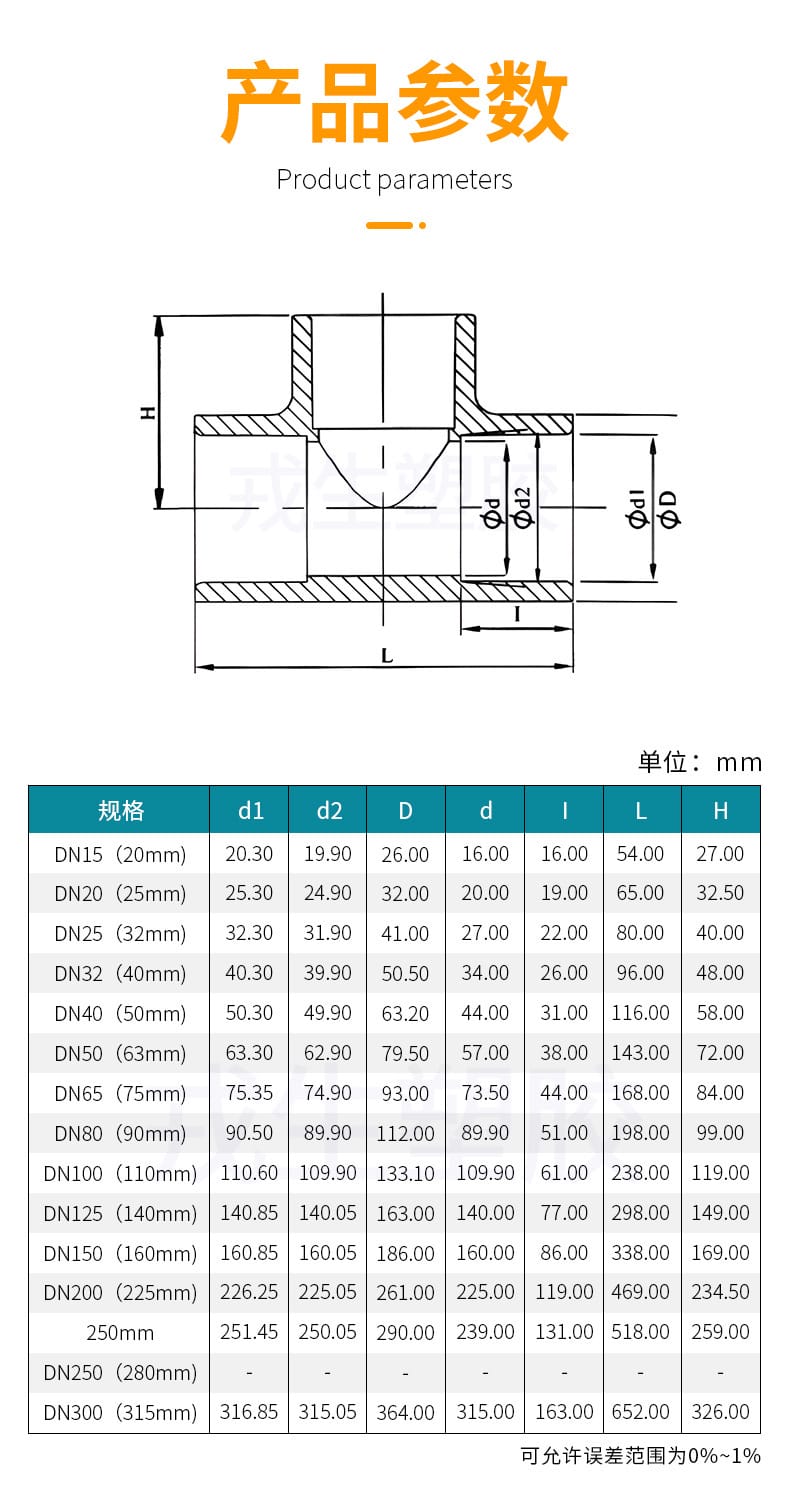

尺寸規格表（單位：mm）
| 規格 | d1 | d2 | D | d | l | L | H |
|---|---|---|---|---|---|---|---|
| DN15(20mm) | 20.30 | 19.90 | 26.00 | 16.00 | 16.00 | 54.00 | 27.00 |
| DN20(25mm) | 25.30 | 24.90 | 32.00 | 20.00 | 19.00 | 65.00 | 32.50 |
| DN25(32mm) | 32.30 | 31.90 | 41.00 | 27.00 | 22.00 | 80.00 | 40.00 |
| DN32(40mm) | 40.30 | 39.90 | 50.50 | 34.00 | 26.00 | 96.00 | 48.00 |
| DN40(50mm) | 50.30 | 49.90 | 63.20 | 44.00 | 31.00 | 116.00 | 58.00 |
| DN50(63mm) | 63.30 | 62.90 | 79.50 | 57.00 | 38.00 | 143.00 | 72.00 |
| DN65(75mm) | 75.35 | 74.90 | 93.00 | 73.50 | 44.00 | 168.00 | 84.00 |
| DN80(90mm) | 90.50 | 89.90 | 112.00 | 89.90 | 51.00 | 198.00 | 99.00 |
| DN100(110mm) | 110.60 | 109.90 | 133.10 | 109.90 | 61.00 | 238.00 | 119.00 |
| DN125(140mm) | 140.85 | 140.05 | 163.00 | 140.00 | 77.00 | 298.00 | 149.00 |
| DN150(160mm) | 160.85 | 160.05 | 186.00 | 160.00 | 86.00 | 338.00 | 169.00 |
| DN200(225mm) | 226.25 | 225.05 | 261.00 | 225.00 | 119.00 | 469.00 | 234.50 |
| 250mm | 251.45 | 250.05 | 290.00 | 239.00 | 131.00 | 518.00 | 259.00 |
| DN300(315mm) | 316.85 | 315.05 | 364.00 | 315.00 | 163.00 | 652.00 | 326.00 |
(注：DN250(280mm) 規格數據暫缺，請以實際訂貨批次為準)
? 應用行業
- 電子制造：半導體、集成電路、顯像管及液晶顯示器工業的超純水/去離子水輸送系統。
- 藥品生產：醫用藥劑制取、生物化學制品用水、醫用無菌水及人工腎透析水系統。
- 化工合成：化工反應冷卻回路、化學藥劑輸送、化肥、精細化工及化妝品制造管線。
- 高端制造：電鍍工藝去離子水系統、鍍膜玻璃清洗、紡織印染工藝流體分配網絡。
?? 安裝條件
- 環境溫度：施工及運行環境溫度宜控制在 5℃~40℃，避免在冰凍、高溫或強紫外線直射環境下露天作業。
- 基礎支撐：管道系統需按國標規范配置專用支架、吊架及管卡，確保受力均勻，防止管件因自重或熱脹冷縮產生應力變形。
- 連接工藝：采用承插式溶劑粘接。安裝前必須確保承口與插口表面清潔、干燥、無油污及毛刺，配合公差符合標準。
- 空間預留：安裝時需預留足夠的操作空間，便于涂膠、插接及后續維護檢修；三通分支方向需根據管路走向提前規劃定位。
?? 注意事項
- 粘接固化：涂抹專用UPVC膠水需均勻適量，插入后需旋轉90°并保持固定 1~3分鐘，靜置固化 24小時 后方可進行水壓試驗或通水運行。
- 壓力與溫度限制：嚴禁超壓、超溫使用。常規工作溫度建議 ≤60℃，系統工作壓力不得超過管件額定壓力（通常PN1.0~1.6MPa，具體以產品實物標識為準）。
- 介質兼容性：適用于水及常規酸堿鹽溶液，嚴禁輸送強氧化性介質、易燃?xì)怏w、有機溶劑或高溫蒸汽。
- 安全操作：切割與打磨時需佩戴防護裝備，避免粉塵吸入；專用膠水屬易燃化學品，施工區域嚴禁明火，保持良好通風。
- 存儲與維護：產品應存放于陰涼干燥處，避免重壓、拋摔及靠近熱源；定期巡檢連接處，發現滲漏、老化或變形應及時停機更換。
