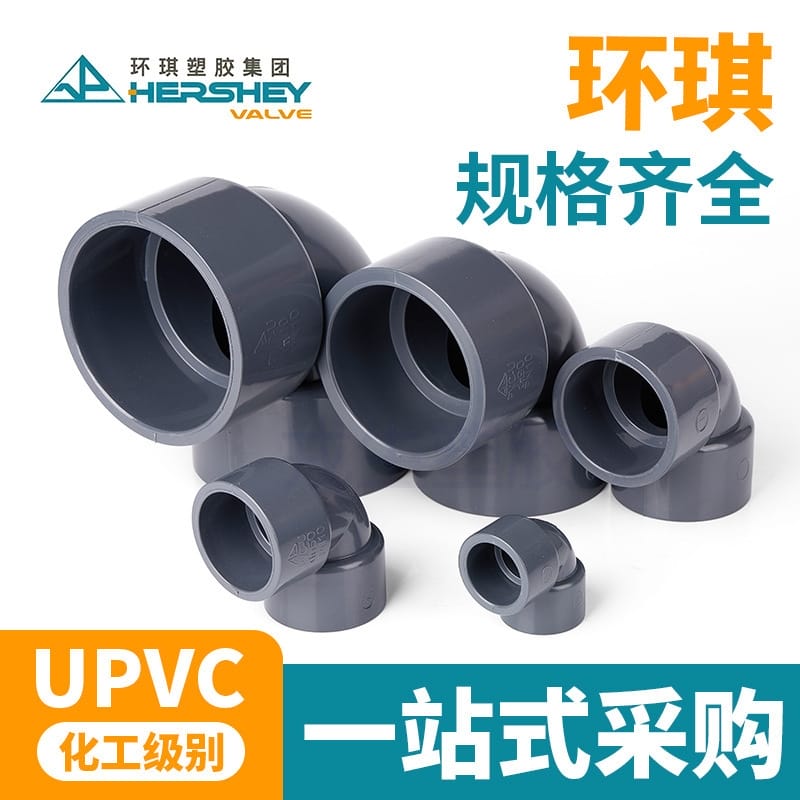

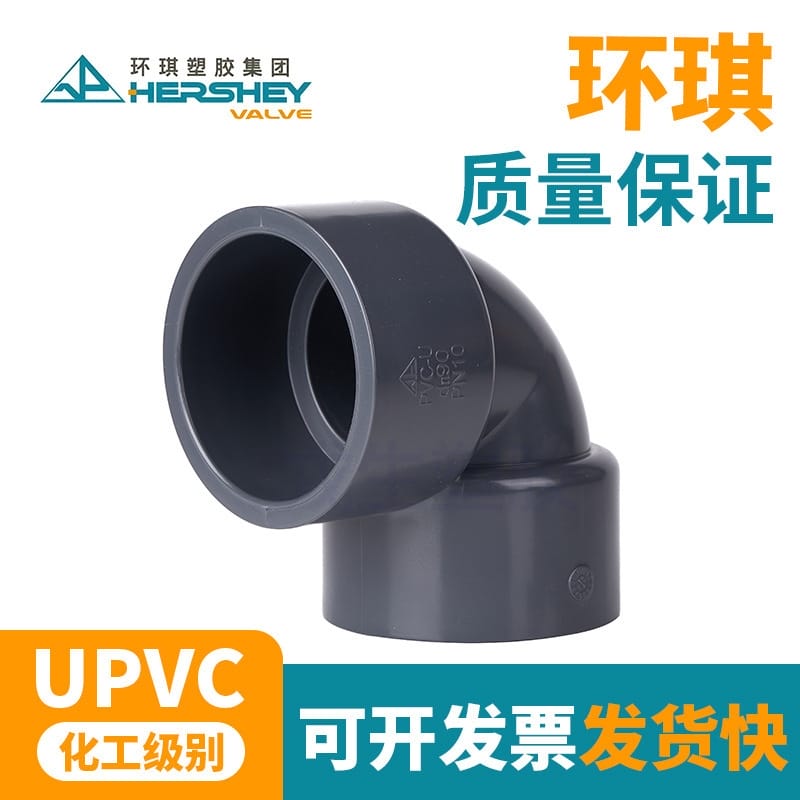

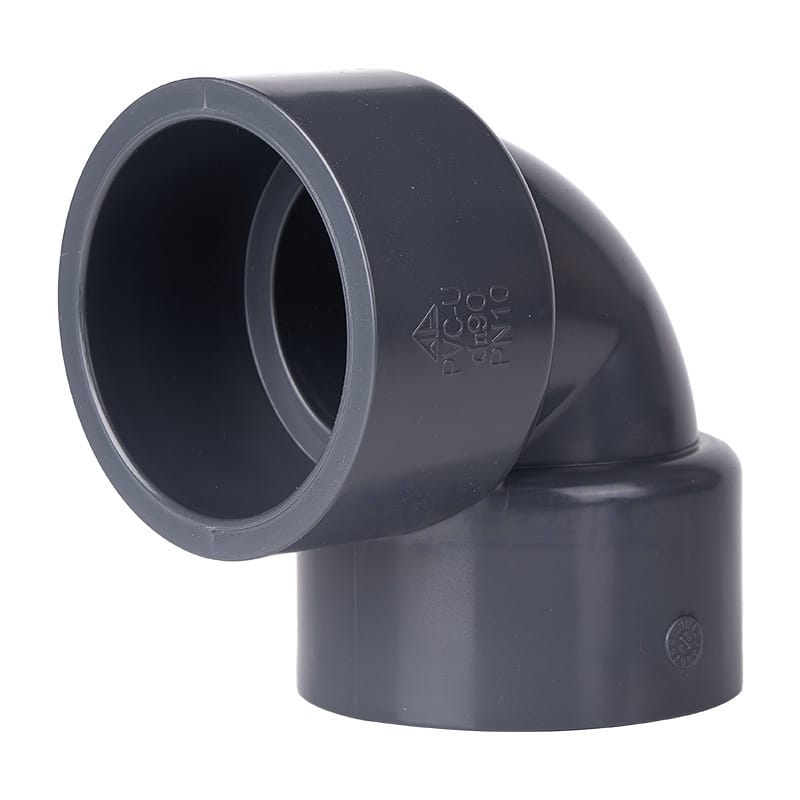

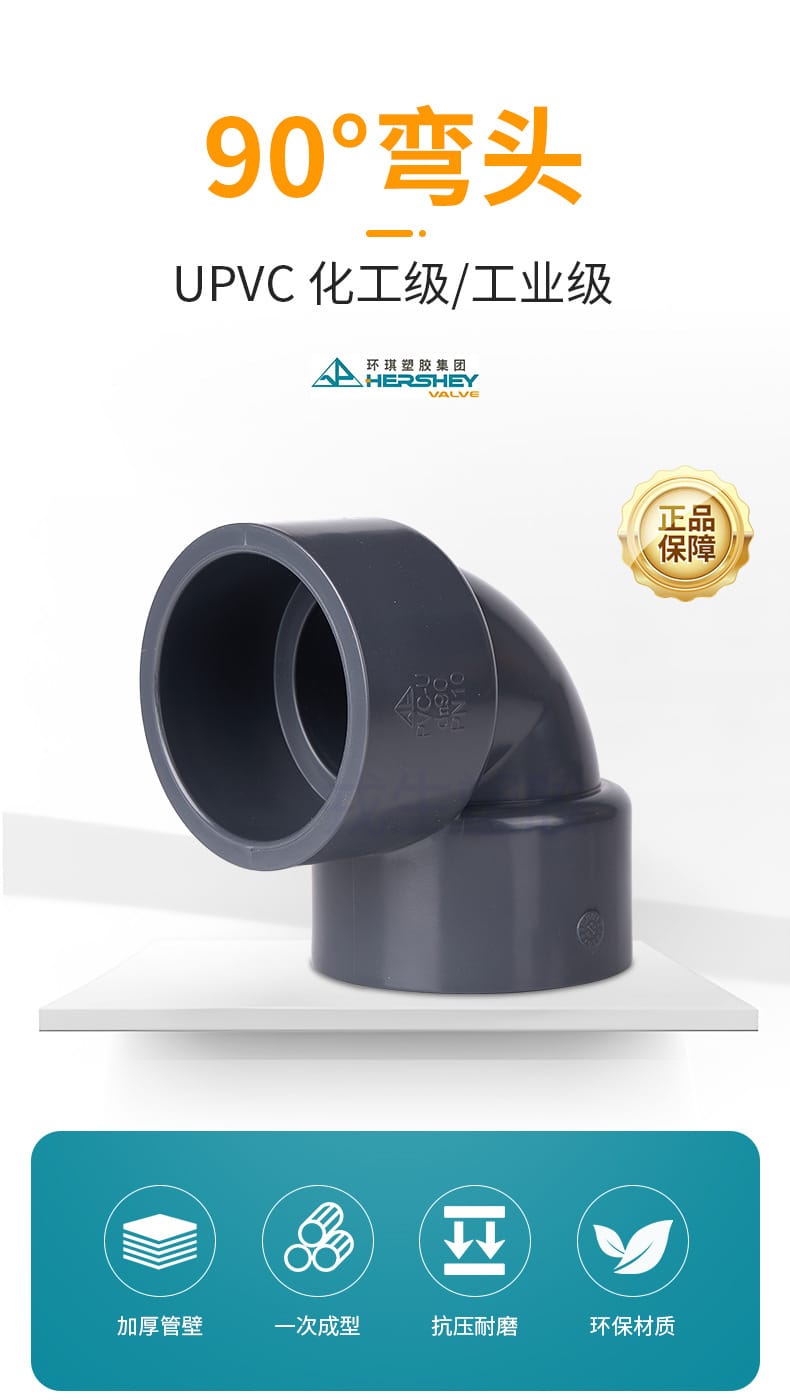

環琪UPVC 90°直角彎頭（化工級/工業級）
? 核心特點

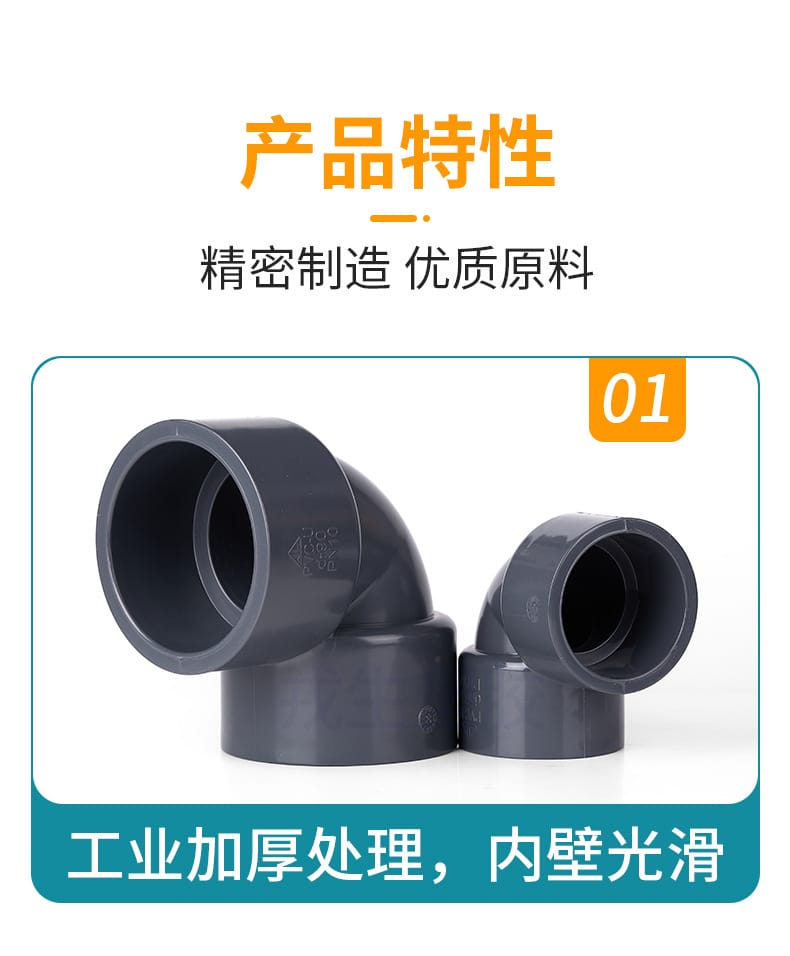

- 工業級加厚設計：管壁加厚處理，顯著提升抗壓強度與耐磨性能，適應復雜工業環境。

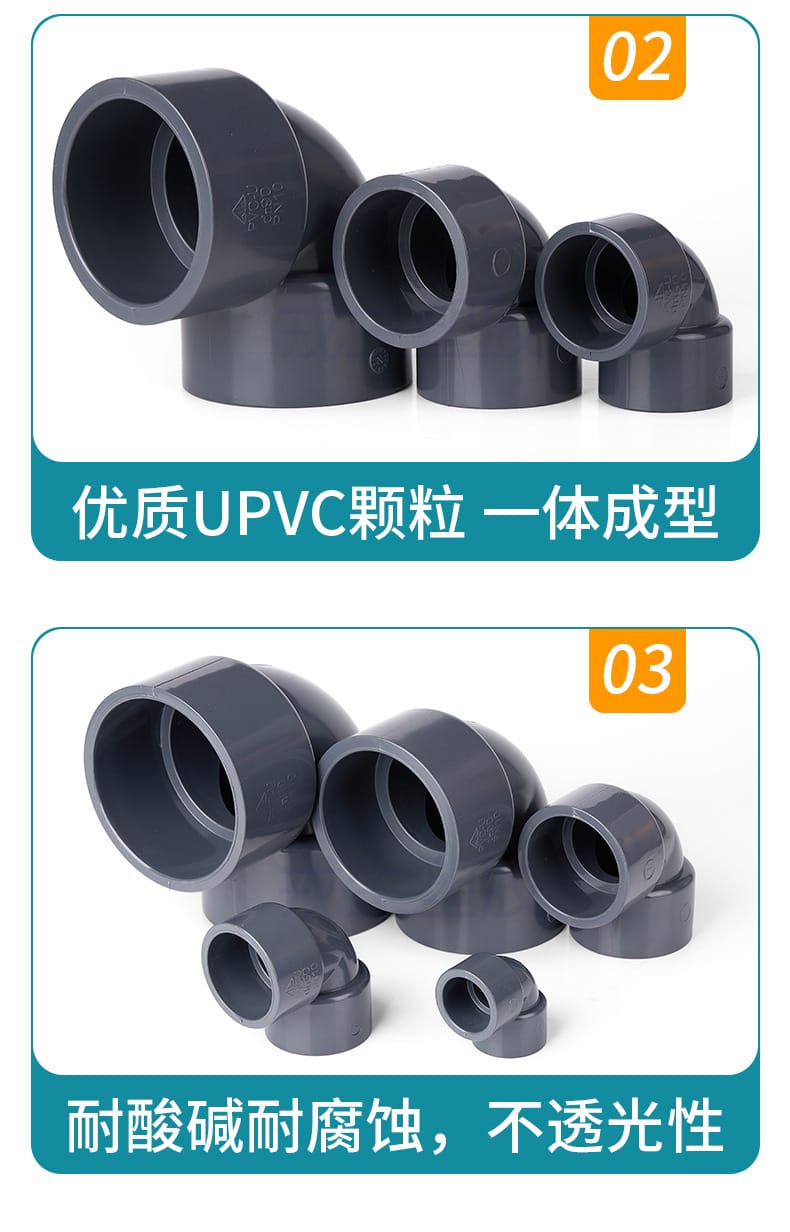

- 一體成型工藝：采用優質UPVC原料精密注塑，一次成型無接縫，杜絕滲漏隱患。

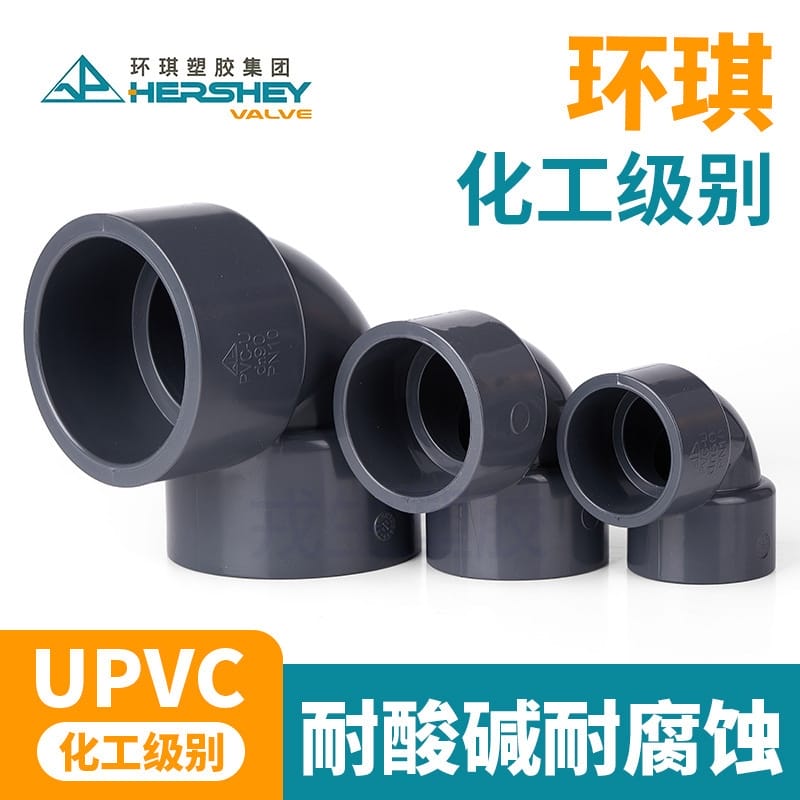

- 優異防腐性能：專為化工級應用打造，耐強酸、強堿及多種化學溶劑腐蝕，使用壽命長久。
- 流體優化內壁：內壁高度光滑，有效降低流體阻力，防止介質掛壁與結垢。
- 環保不透光材質：具備優異的不透光性，有效抑制藻類及微生物滋生，保障介質純凈度。

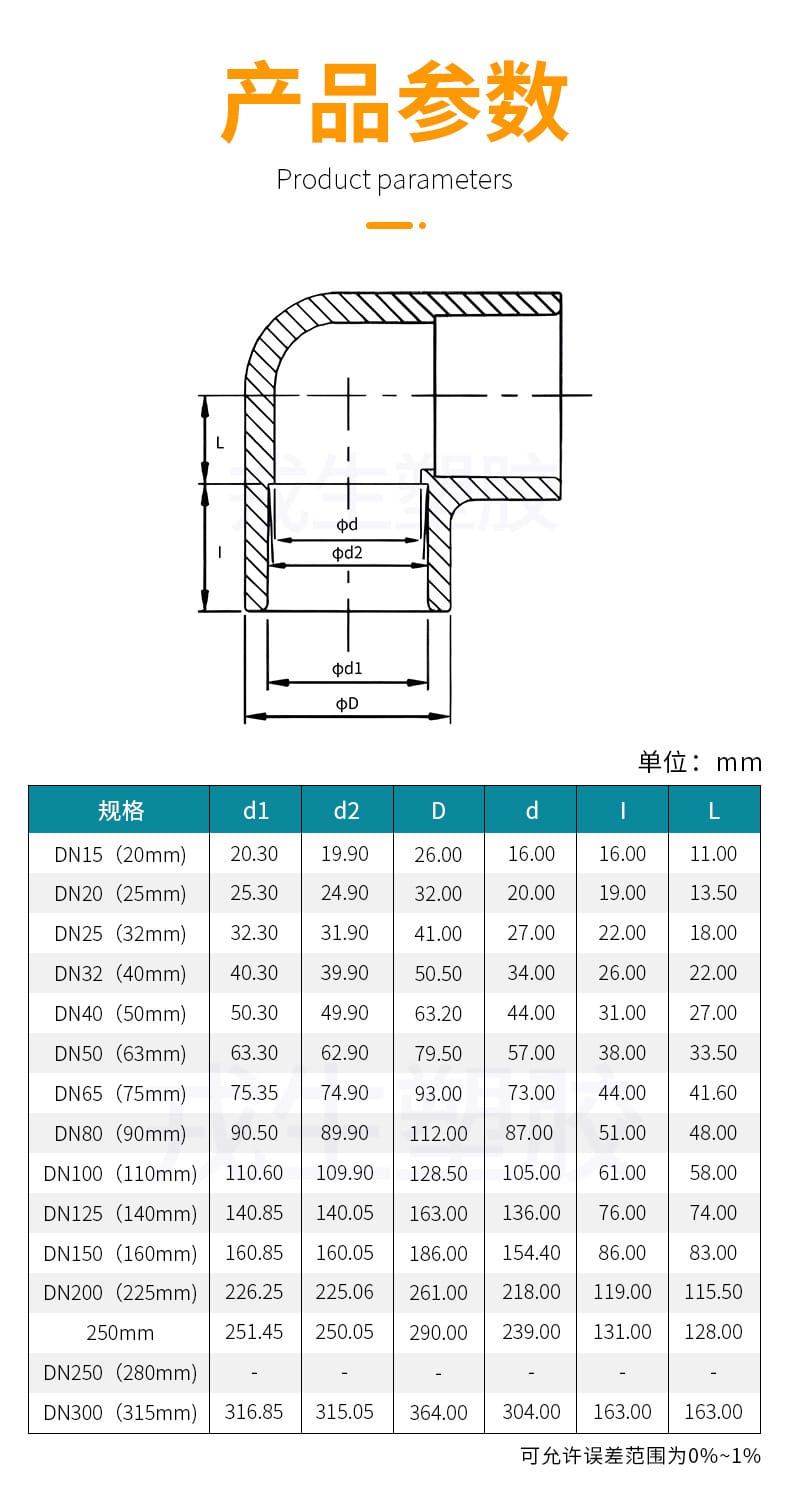

? 技術參數
| 規格 (DN/外徑mm) |
d1 |
d2 |
D |
d |
l |
L |
| DN15 (20) |
20.30 |
19.90 |
26.00 |
16.00 |
16.00 |
11.00 |
| DN20 (25) |
25.30 |
24.90 |
32.00 |
20.00 |
19.00 |
13.50 |
| DN25 (32) |
32.30 |
31.90 |
41.00 |
27.00 |
22.00 |
18.00 |
| DN32 (40) |
40.30 |
39.90 |
50.50 |
34.00 |
26.00 |
22.00 |
| DN40 (50) |
50.30 |
49.90 |
63.20 |
44.00 |
31.00 |
27.00 |
| DN50 (63) |
63.30 |
62.90 |
79.50 |
57.00 |
38.00 |
33.50 |
| DN65 (75) |
75.35 |
74.90 |
93.00 |
73.00 |
44.00 |
41.60 |
| DN80 (90) |
90.50 |
89.90 |
112.00 |
87.00 |
51.00 |
48.00 |
| DN100 (110) |
110.60 |
109.90 |
128.50 |
105.00 |
61.00 |
58.00 |
| DN125 (140) |
140.85 |
140.05 |
163.00 |
136.00 |
76.00 |
74.00 |
| DN150 (160) |
160.85 |
160.05 |
186.00 |
154.40 |
86.00 |
83.00 |
| DN200 (225) |
226.25 |
225.06 |
261.00 |
218.00 |
119.00 |
115.50 |
| 250 |
251.45 |
250.05 |
290.00 |
239.00 |
131.00 |
128.00 |
| DN300 (315) |
316.85 |
315.05 |
364.00 |
304.00 |
163.00 |
163.00 |
注：所有尺寸單位均為毫米。原數據中DN250(280mm)因參數缺失已略去，實際選型請以廠家最新技術圖紙為準。
? 應用行業
- 電子制造：半導體、集成電路、顯像管及液晶顯示器工業的超純水與工藝用水系統。
- 醫藥生產：制藥用水、生化制品用水、醫用無菌水及人工腎透析水輸送管網。
- 化工合成：化工反應冷卻循環、化學藥劑輸送、化肥生產、精細化工及化妝品制造管線。
- 高端制造：電鍍工藝去離子水系統、鍍膜玻璃清洗線及高端印染防腐蝕工藝管道。
? 安裝條件
- 環境要求：施工環境溫度建議保持在 5℃~40℃ 之間，避免在雨雪、大風或環境濕度＞85% 的條件下作業。
- 基面處理：安裝前需確保管材與管件承插口清潔、干燥、無油污及灰塵，必要時使用專用清潔劑擦拭并晾干。
- 連接工藝：必須采用UPVC專用溶劑型膠粘劑進行承插粘接。涂膠需均勻飽滿，插入后保持軸向靜壓 1~3 分鐘，確保膠層充分固化。
- 支架固定：管道系統需按規范設置管卡與支架，彎頭兩側 300mm 范圍內必須增設固定支撐，防止熱脹冷縮或水壓沖擊導致接口應力集中。
- 試壓驗收：粘接固化 24 小時后進行水壓試驗，試驗壓力不得超過管材額定壓力的 1.5 倍，穩壓 1 小時無滲漏、無變形方可投入運行。
?? 注意事項
- 避光防老化：UPVC材質對紫外線敏感，室外或露天安裝必須加裝防曬套管或涂刷抗UV防護漆，嚴禁長期暴曬。
- 溫度限制：長期工作溫度建議 ≤45℃，瞬間耐溫 ≤60℃。嚴禁用于輸送高溫蒸汽或靠近明火熱源。
- 介質兼容性：雖具備優異耐酸堿性能，但使用前需嚴格核對介質化學性質，避免接觸強氧化劑、部分有機溶劑或易燃易爆氣體。
- 安全操作：專用膠水含揮發性溶劑，施工時需佩戴防護手套與口罩，保持作業區通風良好，并嚴格遠離火源。
- 儲存規范：產品應存放于陰涼、干燥、通風的室內庫房，避免重物擠壓變形，堆碼高度不宜超過 1.5 米。
