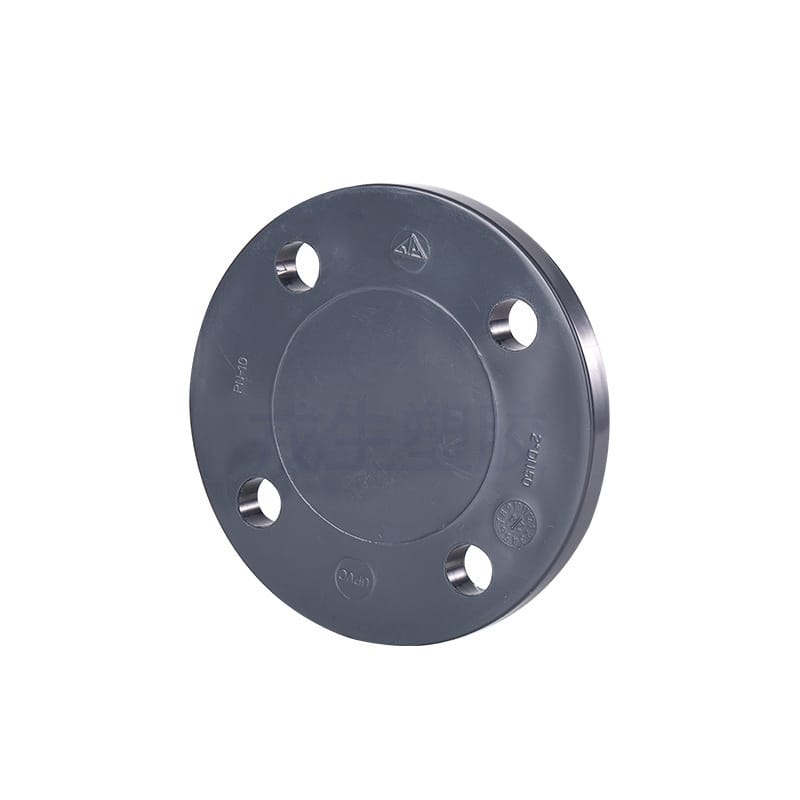

環琪UPVC法蘭盲板產品技術說明
一、 核心特點

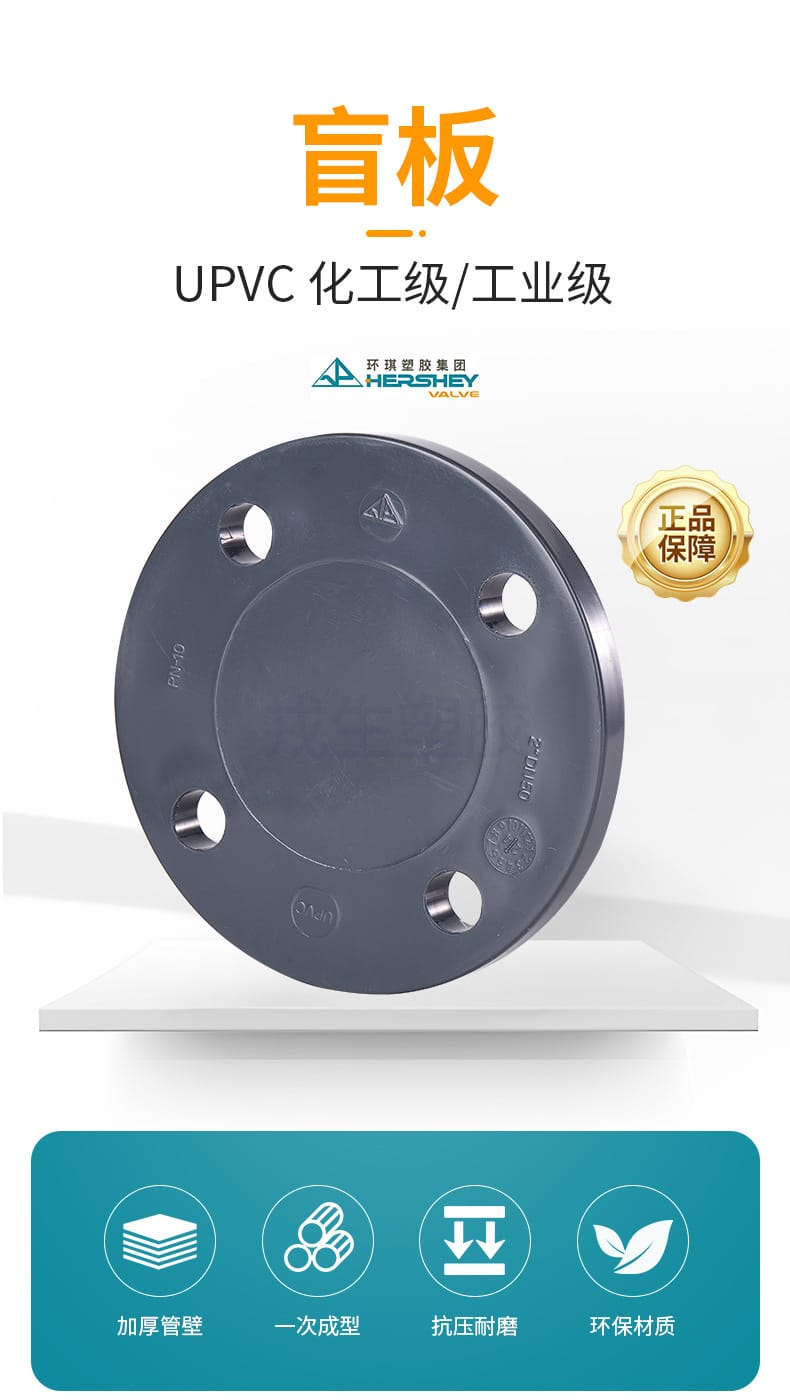

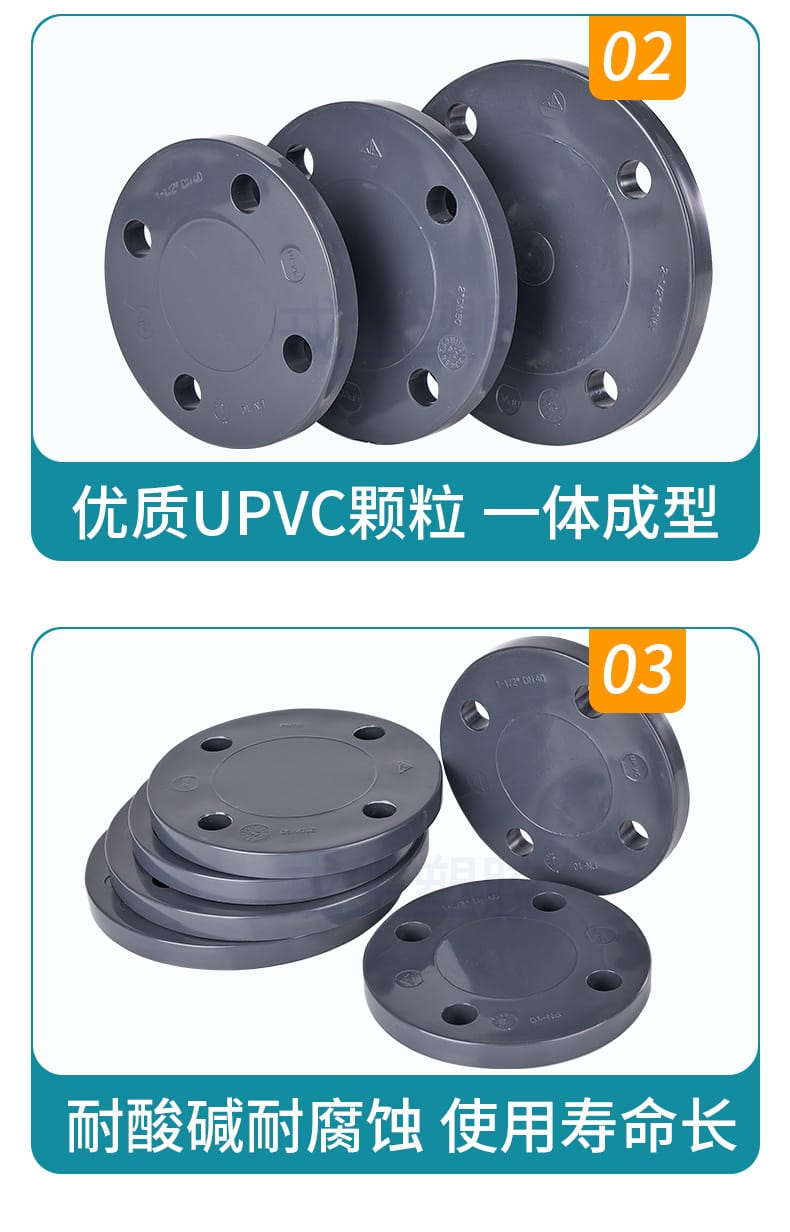

- 優質環保原料：精選工業級/化工級UPVC顆粒，采用一體成型工藝，材質純凈無毒，符合工業環保標準。

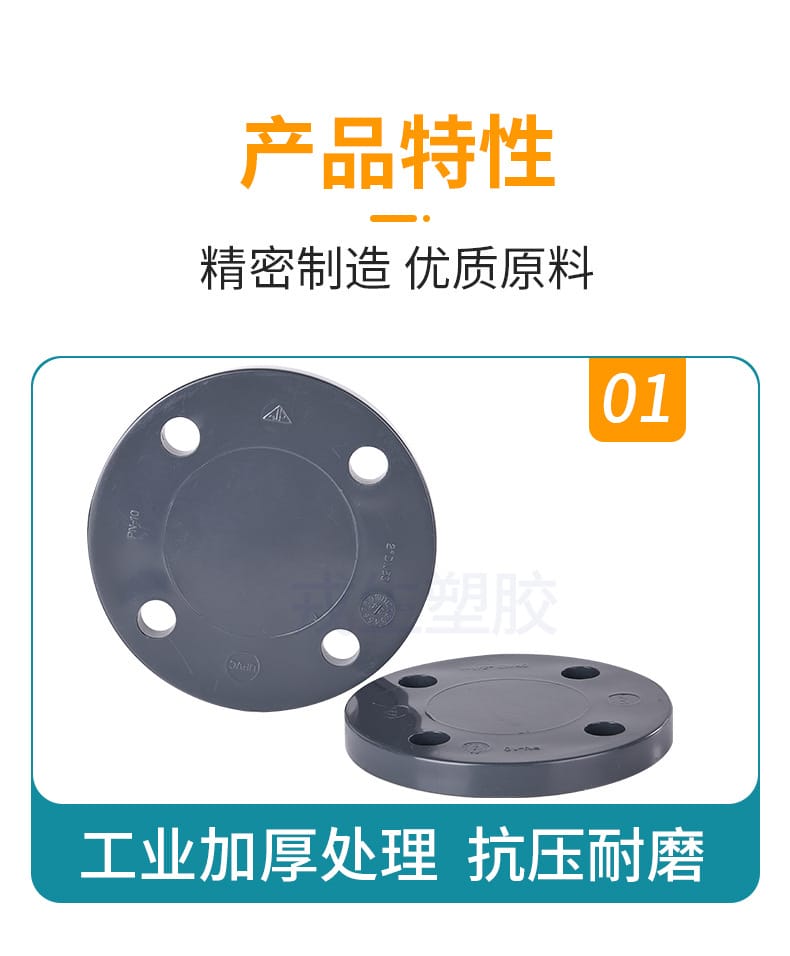

- 加厚抗壓耐磨：管壁經過專項加厚處理，結構強度高，具備優異的抗壓與耐磨性能，適應高頻及復雜工況。

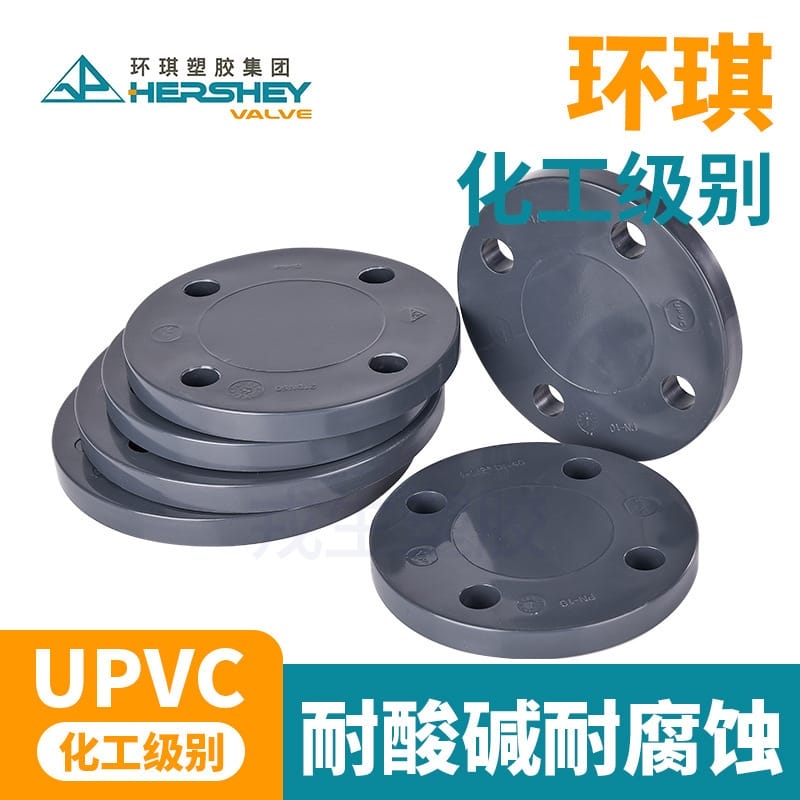

- 卓越耐腐性能：對酸、堿、鹽及多種化學介質具有極強的耐腐蝕性，化學穩定性高，大幅延長管路系統使用壽命。

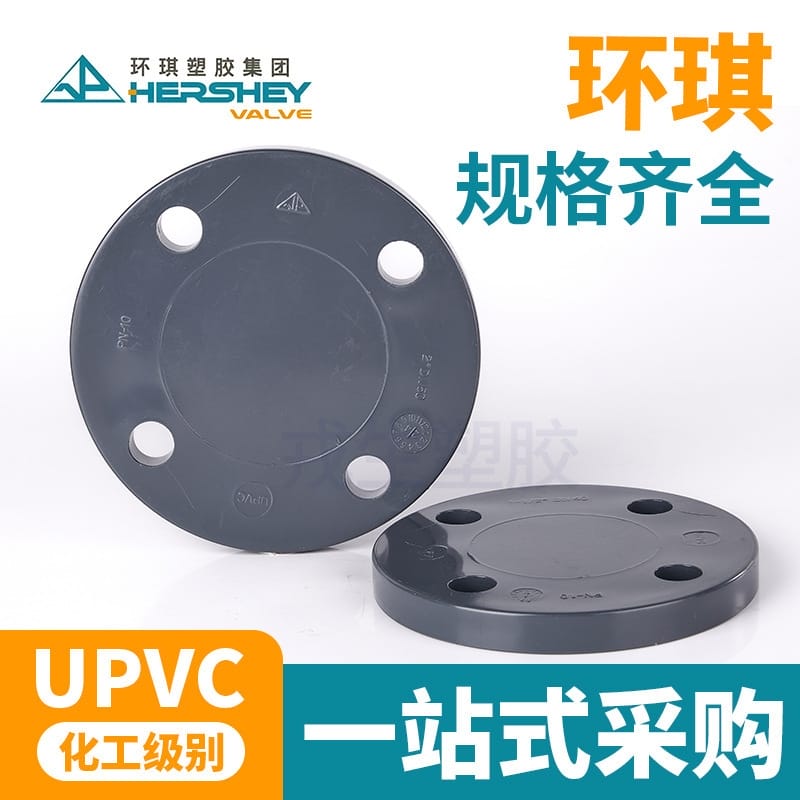

- 精密國標制造：嚴格遵循國家標準尺寸，法蘭密封面平整度高，配合專用墊片可實現高效零泄漏密封。
二、 技術參數
- 材質：UPVC（化工級/工業級）
- 執行標準：國標（GB）
- 壓力等級：PN10

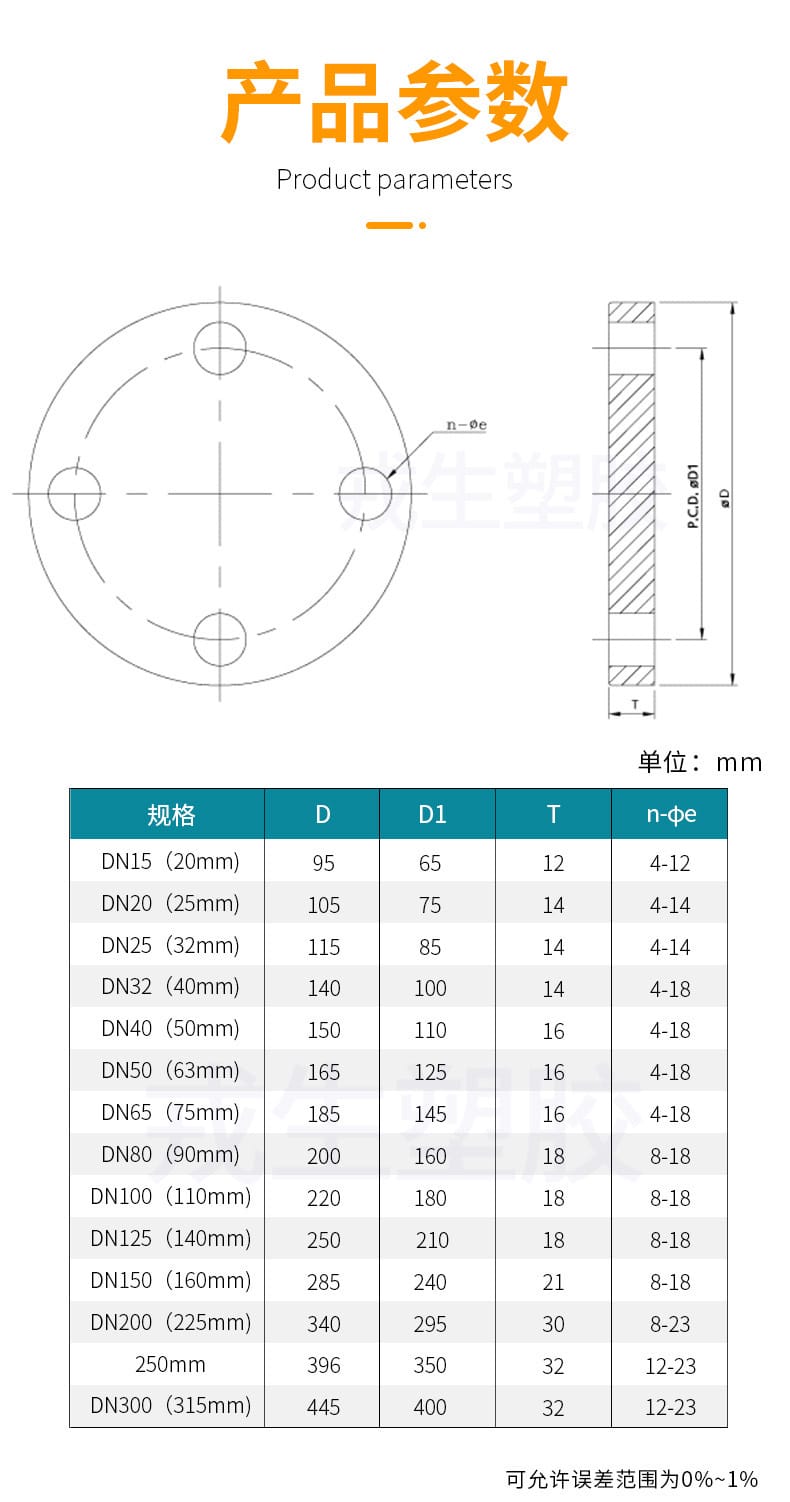

- 規格尺寸表（單位：mm）
| 規格 (DN) | 外徑 (D) | 密封面直徑 (D1) | 厚度 (T) | 螺栓孔 (n-Φe) |
|---|---|---|---|---|
| DN15 (20mm) | 95 | 65 | 12 | 4-Φ12 |
| DN20 (25mm) | 105 | 75 | 14 | 4-Φ14 |
| DN25 (32mm) | 115 | 85 | 14 | 4-Φ14 |
| DN32 (40mm) | 140 | 100 | 14 | 4-Φ18 |
| DN40 (50mm) | 150 | 110 | 16 | 4-Φ18 |
| DN50 (63mm) | 165 | 125 | 16 | 4-Φ18 |
| DN65 (75mm) | 185 | 145 | 16 | 4-Φ18 |
| DN80 (90mm) | 200 | 160 | 18 | 8-Φ18 |
| DN100 (110mm) | 220 | 180 | 18 | 8-Φ18 |
| DN125 (140mm) | 250 | 210 | 18 | 8-Φ18 |
| DN150 (160mm) | 285 | 240 | 21 | 8-Φ18 |
| DN200 (225mm) | 340 | 295 | 30 | 8-Φ23 |
| DN250 (250mm) | 396 | 350 | 32 | 12-Φ23 |
| DN300 (315mm) | 445 | 400 | 32 | 12-Φ23 |
三、 應用行業
- 電子制造：半導體、集成電路、顯像管及液晶顯示器（LCD）工業純水/超純水系統。
- 醫藥生產：醫用制劑配制、生化制品工藝用水、醫用無菌水及人工腎透析水循環系統。
- 化工合成：化工反應冷卻回路、化學藥劑輸送、化肥生產、精細化工及化妝品制造管路。
- 高端制造：電鍍工藝去離子水系統、鍍膜玻璃生產線、防染印染工藝及特種流體管路封堵。
四、 安裝條件
- 法蘭匹配：需與同規格、同壓力等級（PN10）的UPVC/PVC法蘭配對安裝，確保法蘭面完全貼合。
- 密封配置：法蘭連接處必須加裝匹配的密封墊片（推薦EPDM或PTFE材質），嚴禁無墊片干接。
- 緊固規范：使用304/316不銹鋼螺栓，安裝時須按“對角線交叉、分次均勻”原則緊固，防止法蘭受力不均變形。
- 環境要求：安裝現場應保持清潔干燥，管路內壁無焊渣、砂石等尖銳雜物；環境溫度建議在5℃~40℃范圍內施工。
五、 注意事項
- 溫壓限制：UPVC材質常規適用溫度為-10℃~60℃，嚴禁超溫使用或靠近明火；工作壓力不得超過PN10額定值，系統需避免水錘沖擊。
- 防紫外線：避免長期露天暴曬，戶外安裝需加裝防護套管或涂刷防老化涂層，以防材質脆化。
- 安裝前檢：使用前仔細檢查盲板表面及法蘭面，確認無裂紋、砂眼、劃傷等缺陷，不合格品嚴禁上機。
- 維護巡檢：定期巡檢法蘭連接處密封狀態，發現滲漏應及時停機泄壓，更換墊片或重新按規范緊固。
- 倉儲運輸：存放于陰涼通風處，避免重壓、劇烈撞擊；嚴禁與強氧化劑、有機溶劑直接接觸。

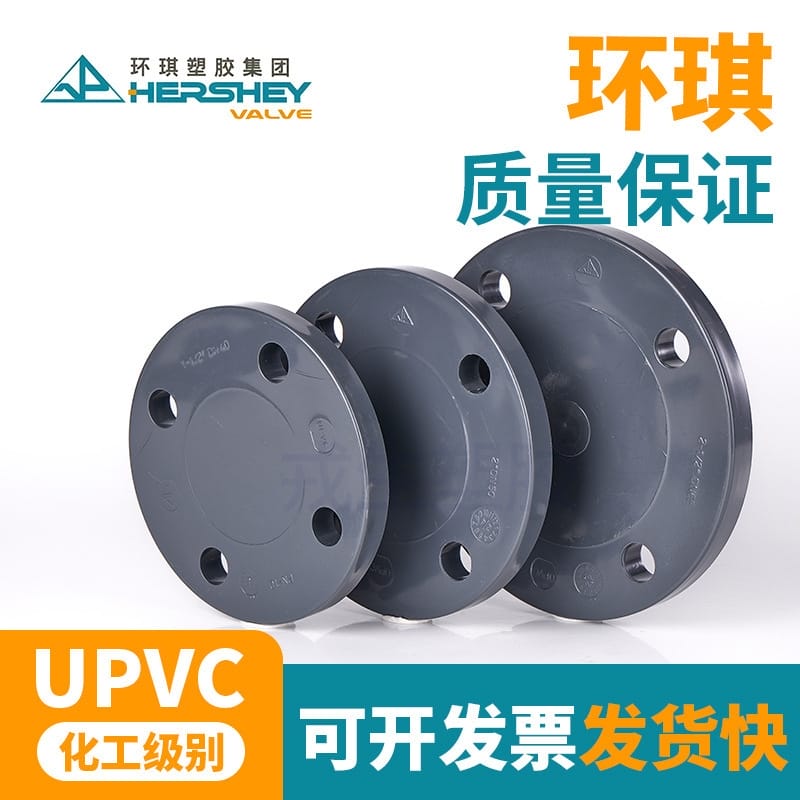

品牌保障：環琪塑膠集團（HERSHEY VALVE）正品出品，型號PN-10091192D。采用加厚管壁一次成型工藝，提供完整質保與專業技術支持。
