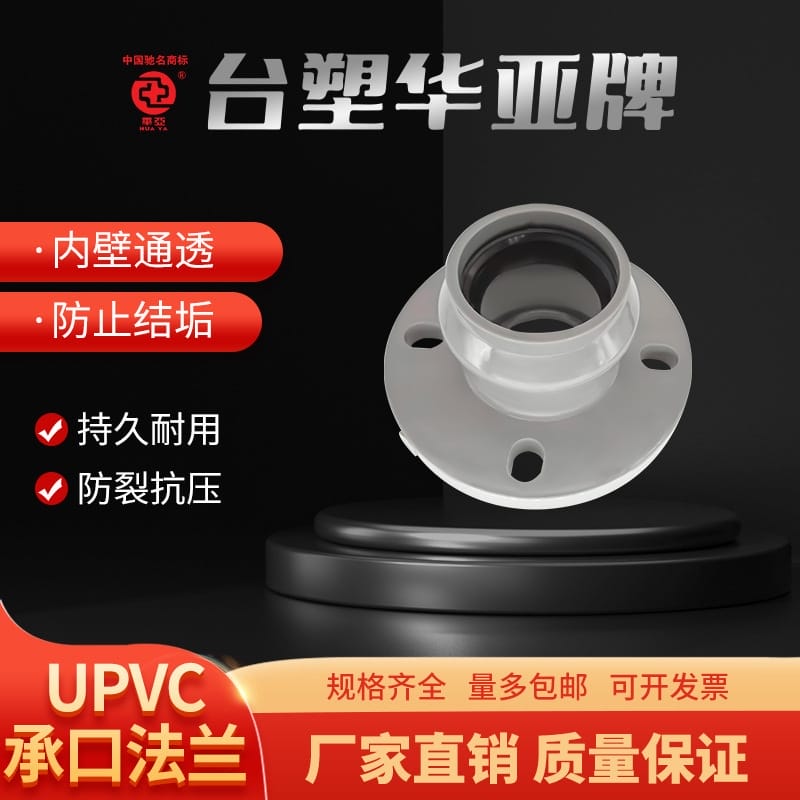

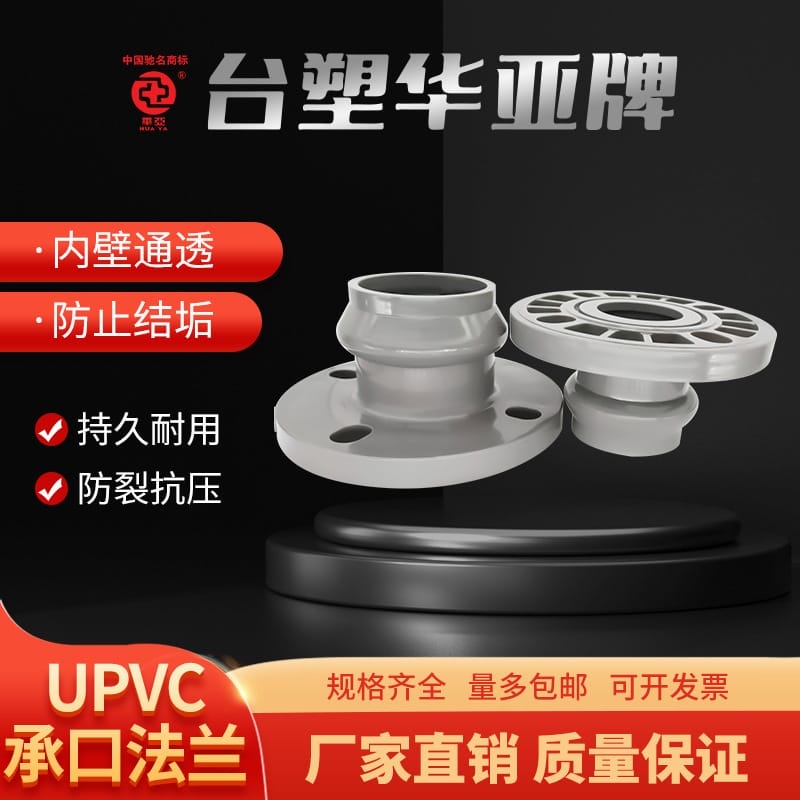

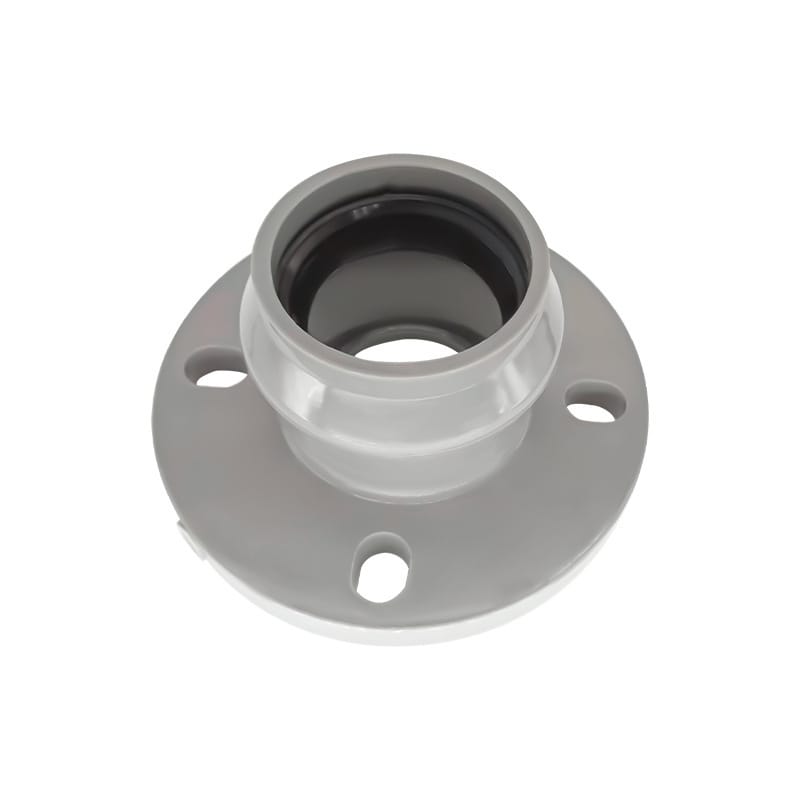

闊思 UPVC柔性承插承口塑膠法蘭 PN16 搶修橡膠圈甲/乙管
? 核心特點
- 給水級安全材質：采用高品質UPVC原料，安全無毒，符合飲用水輸送標準。

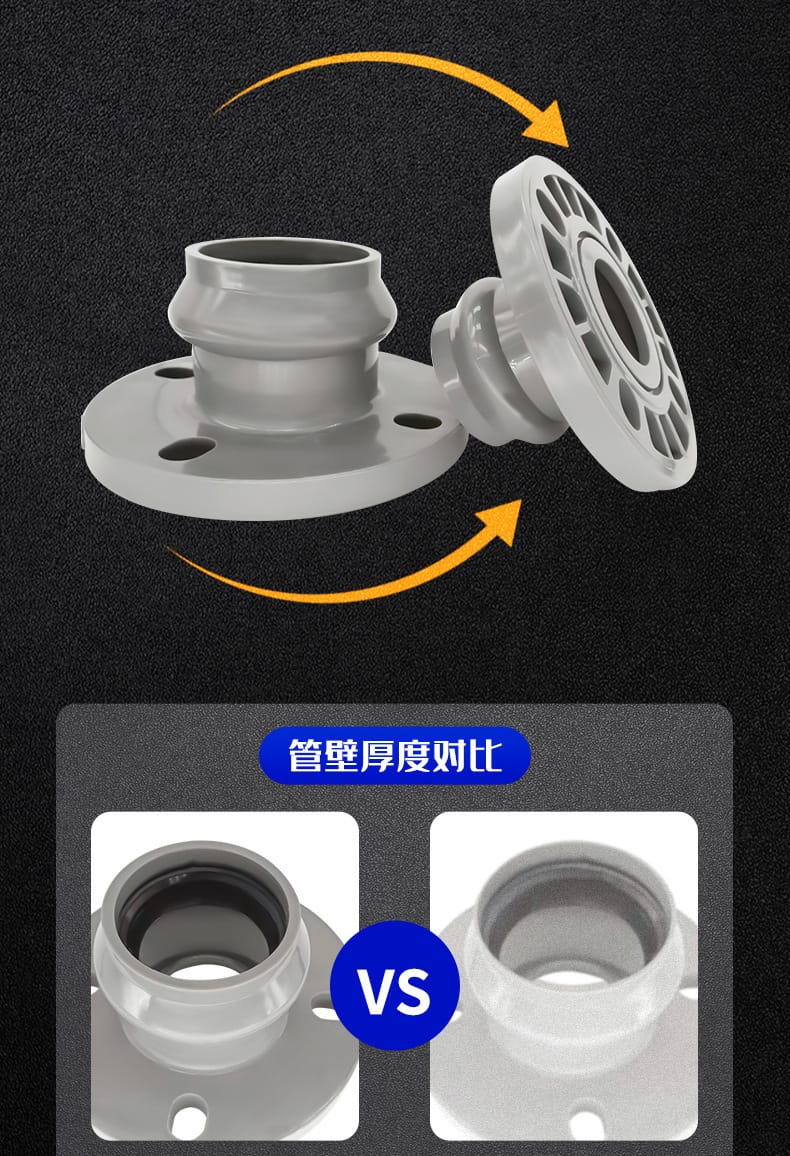

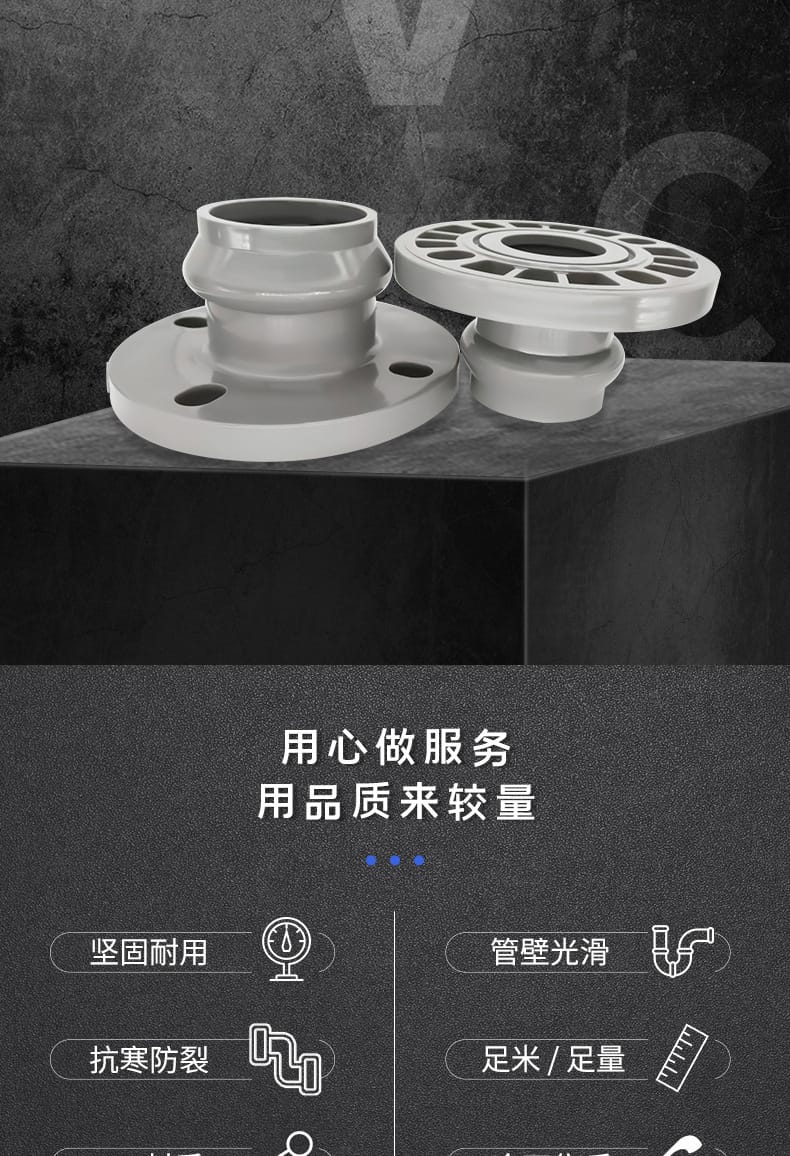

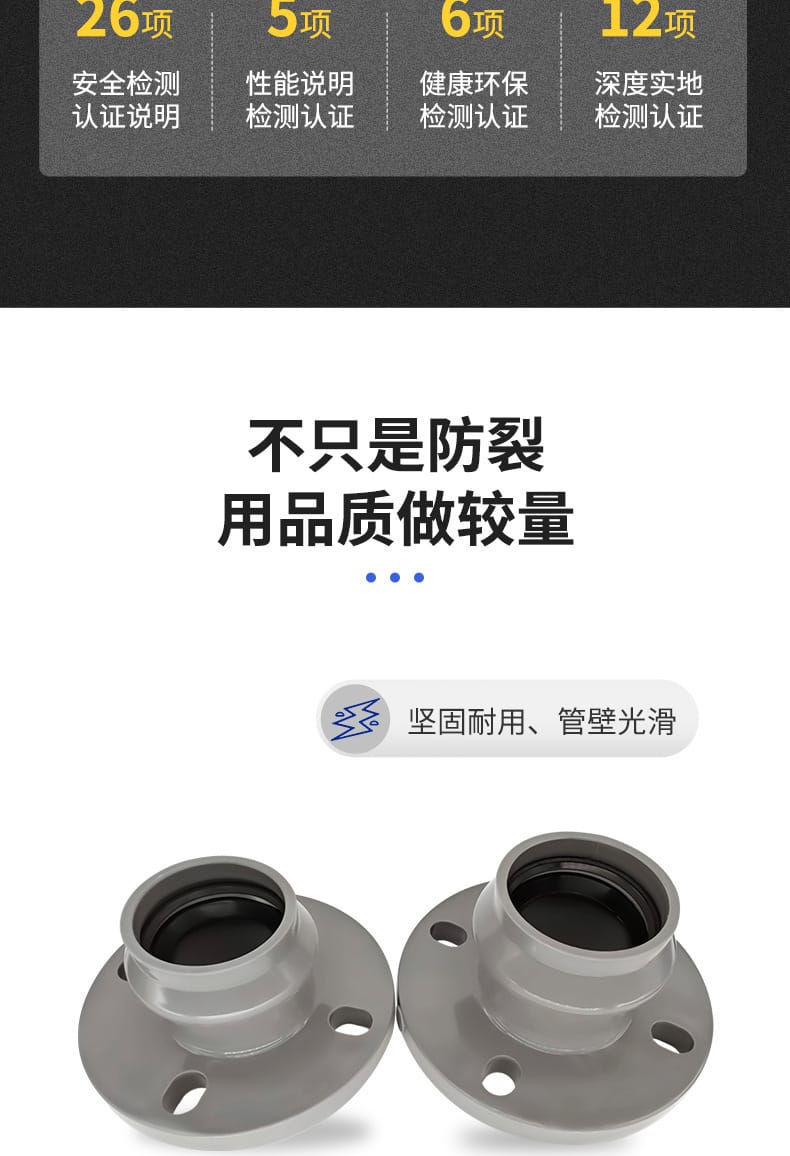

- 卓越物理性能：管壁光滑防結垢，抗寒防裂，超高耐用性，久放不變色。

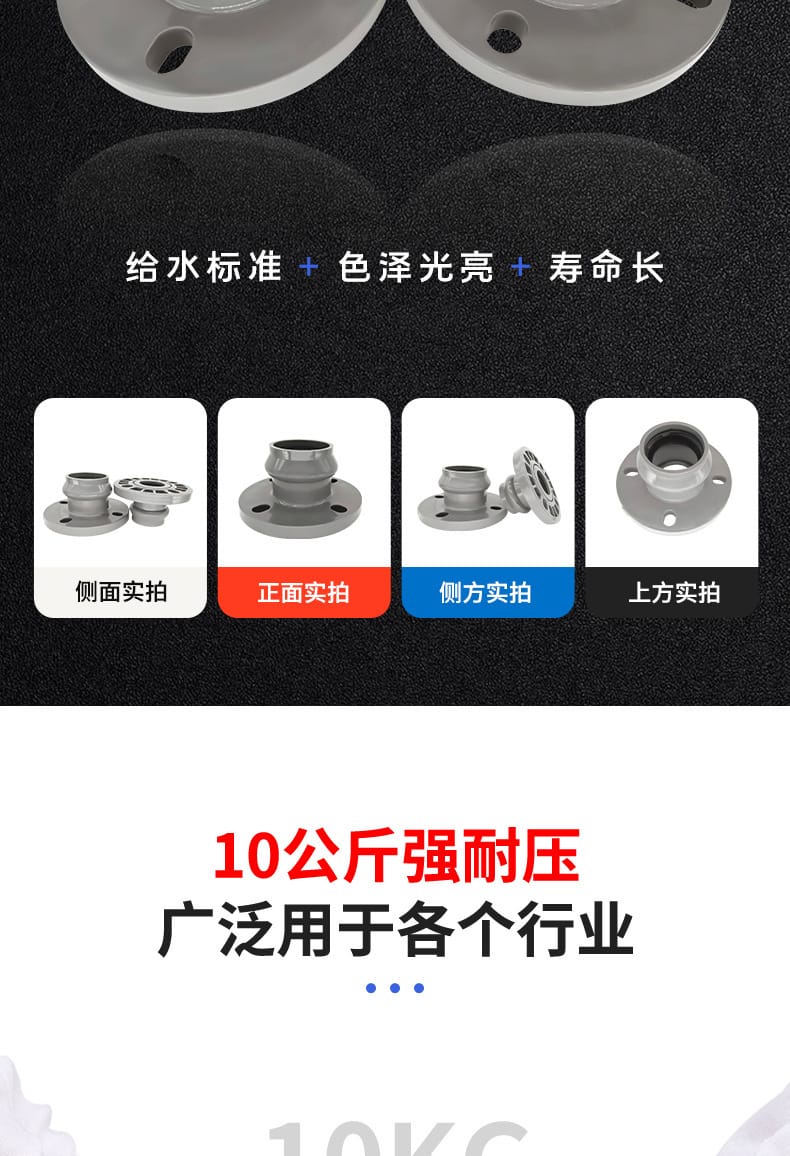

- 高壓密封設計：PN16（承壓10公斤）標準，柔性承插結構搭配搶修橡膠圈，密封性強，有效應對管道搶修與常規連接需求。
- 權威品質保障：擁有外觀設計專利及多項國際/國內安全、環保、性能認證，層層質檢，廠家直銷，品質可溯源。
- 全周期服務：提供24小時技術支持與無憂售后，種類豐富，滿足多樣化工程需求。
? 技術參數
- 產品材質：給水級UPVC

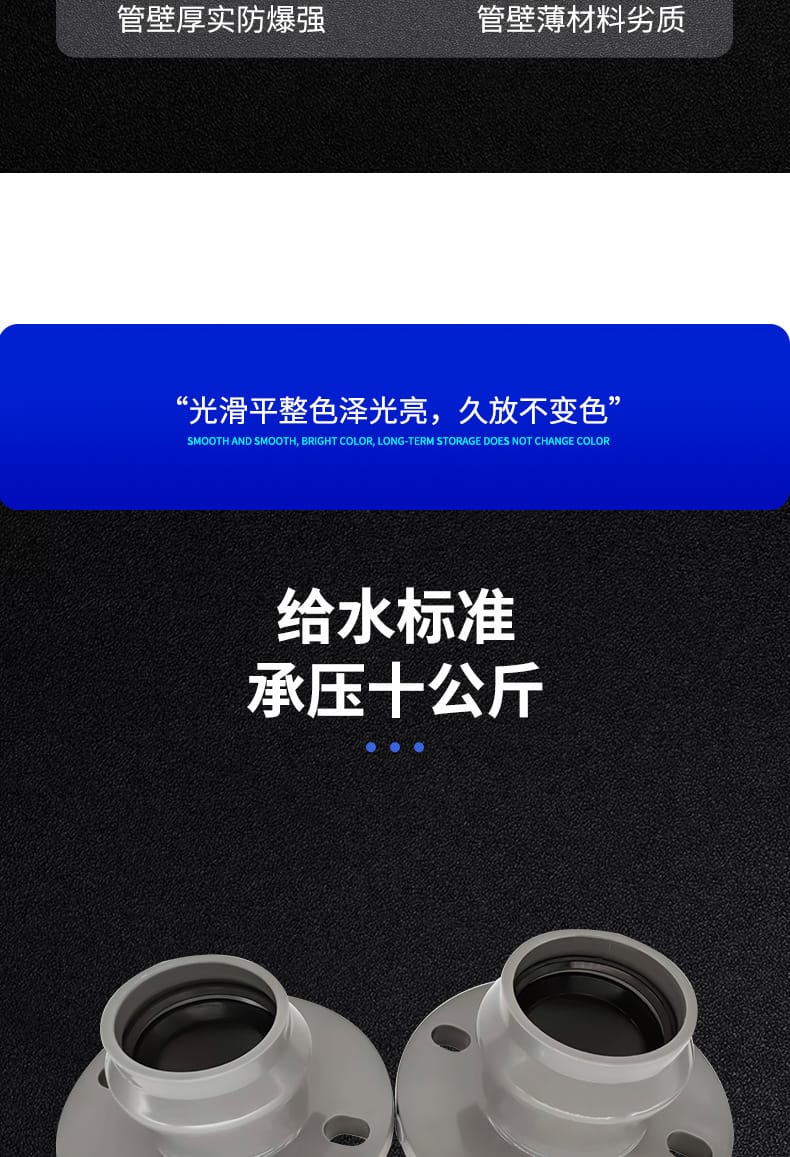

- 壓力等級：PN16（標準承壓10公斤）
- 規格范圍：De 63mm ~ 400mm

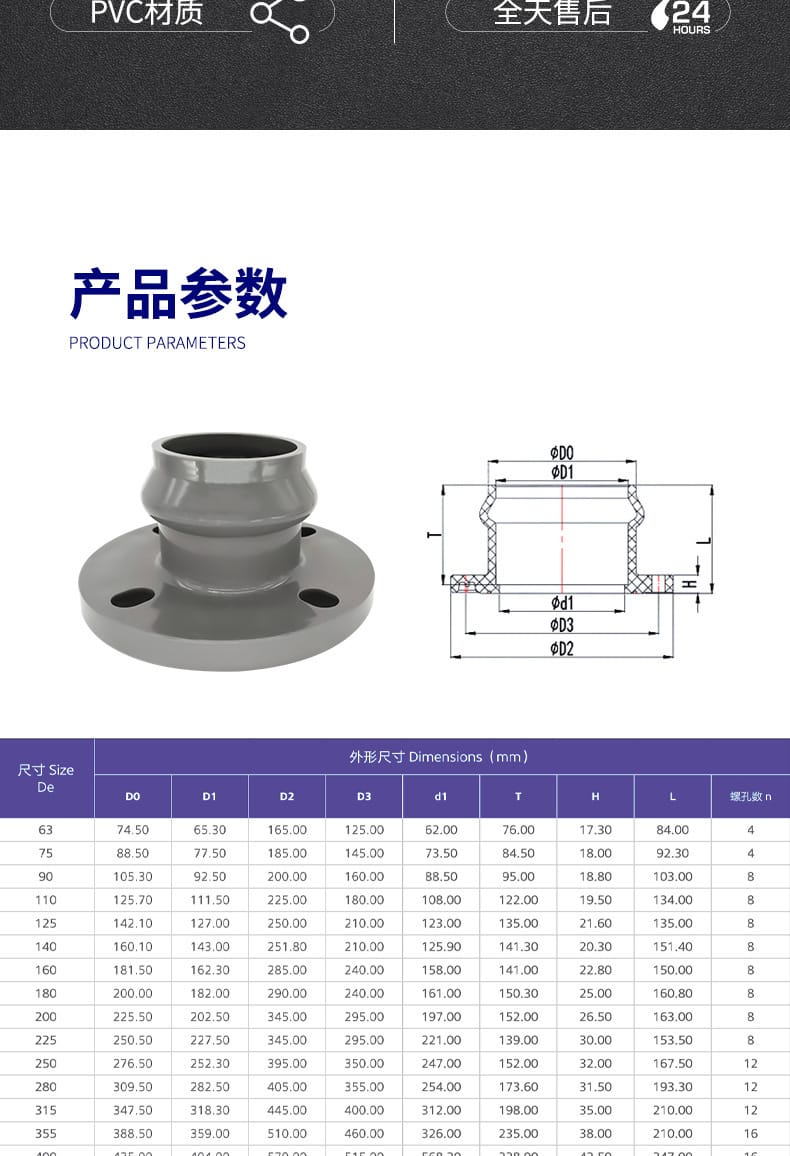

- 外形尺寸參數表（單位：mm）：
| 規格(De) | DO | D1 | D2 | D3 | d1 | T | H | L | 螺孔數(n) |
|:---:|:---:|:---:|:---:|:---:|:---:|:---:|:---:|:---:|:---:|
| 63 | 74.50 | 65.30 | 165.00 | 125.00 | 62.00 | 76.00 | 17.30 | 84.00 | 4 |
| 75 | 88.50 | 77.50 | 185.00 | 145.00 | 73.50 | 84.50 | 18.00 | 92.30 | 4 |
| 90 | 105.30 | 92.50 | 200.00 | 160.00 | 88.50 | 95.00 | 18.80 | 103.00 | 8 |
| 110 | 125.70 | 111.50 | 225.00 | 180.00 | 108.00 | 122.00 | 19.50 | 134.00 | 8 |
| 125 | 142.10 | 127.00 | 250.00 | 210.00 | 123.00 | 135.00 | 21.60 | 135.00 | 8 |
| 140 | 160.10 | 143.00 | 251.80 | 210.00 | 125.90 | 141.30 | 20.30 | 151.40 | 8 |
| 160 | 181.50 | 162.30 | 285.00 | 240.00 | 158.00 | 141.00 | 22.80 | 150.00 | 8 |
| 180 | 200.00 | 182.00 | 290.00 | 240.00 | 161.00 | 150.30 | 25.00 | 160.80 | 8 |
| 200 | 225.50 | 202.50 | 345.00 | 295.00 | 197.00 | 152.00 | 26.50 | 163.00 | 8 |
| 225 | 250.50 | 227.50 | 345.00 | 295.00 | 221.00 | 139.00 | 30.00 | 153.50 | 8 |
| 250 | 276.50 | 252.30 | 395.00 | 350.00 | 247.00 | 152.00 | 32.00 | 167.50 | 12 |
| 280 | 309.50 | 282.50 | 405.00 | 355.00 | 254.00 | 173.60 | 31.50 | 193.30 | 12 |
| 315 | 347.50 | 318.30 | 445.00 | 400.00 | 312.00 | 198.00 | 35.00 | 210.00 | 12 |
| 355 | 388.50 | 359.00 | 510.00 | 460.00 | 326.00 | 235.00 | 38.00 | 210.00 | 16 |
| 400 | 433.00 | 404.00 | (待核實) | (待核實) | (待核實) | (待核實) | (待核實) | (待核實) | (待核實) |
(注：400規格部分原始數據存在亂碼，已作標記，實際工程選型請以廠家最新技術圖紙為準。)

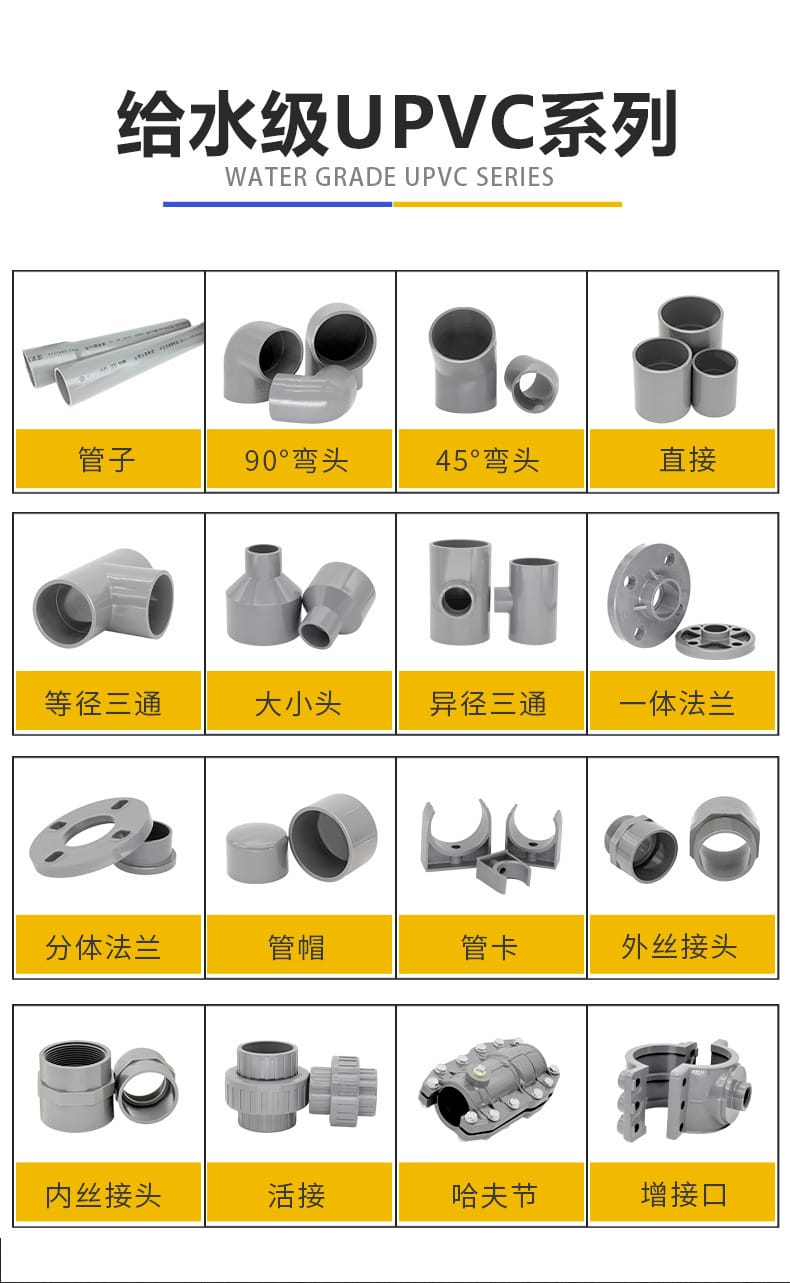

- 配套管件系列：90°/45°彎頭、直接、等徑/異徑三通、大小頭、一體/分體法蘭、管帽、管卡、內外絲接頭、活接、哈夫節、增接口等。

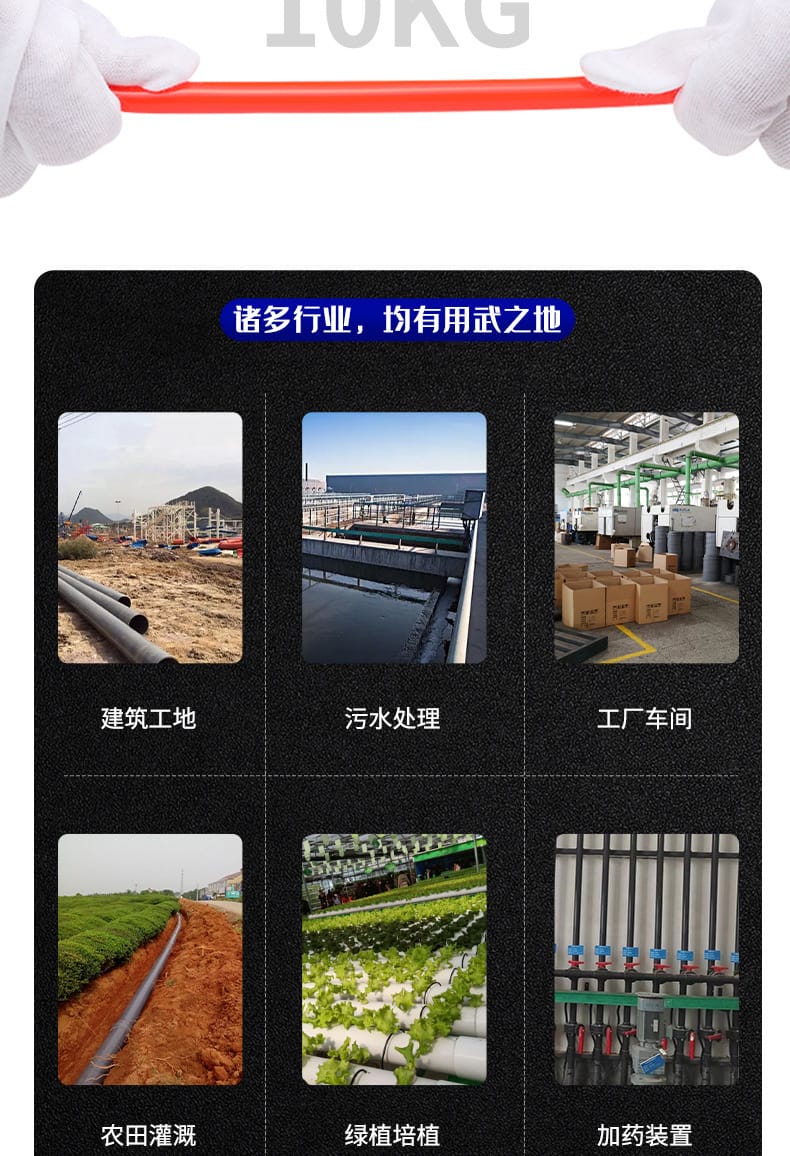

? 應用行業
本產品廣泛適用于對水質安全及管道耐用性要求較高的場景，包括但不限于：
- 市政與建筑工地給排水工程
- 工業污水處理與加藥裝置
- 工廠車間工藝管道系統
- 農業農田灌溉與綠植培植系統
- 生活飲用水輸送及應急搶修工程
?? 安裝條件
- 環境要求：施工環境溫度建議控制在5℃~45℃之間，避免在極端低溫下操作導致管材脆化，或高溫下安裝引起熱脹冷縮應力。
- 基面處理：承插口、管道端面及橡膠圈安裝槽必須保持清潔、干燥、無油污與毛刺，確保密封面平整。
- 同軸對齊：管道與法蘭承口需嚴格保持同軸，插入深度需達到產品標線或廠家規范，確保柔性承插到位且橡膠圈均勻受壓。
- 螺栓緊固：法蘭連接螺栓必須采用“對角交叉、分次均勻”的原則擰緊，嚴禁單側一次性鎖死，以防密封面偏斜或橡膠圈剪切失效。
- 試壓驗收：安裝完畢后需進行靜水壓試驗，試驗壓力不得超過PN16額定值，保壓期間全面檢查接口無滲漏后方可通水運行。
?? 注意事項
- 嚴禁超壓：本產品額定承壓為PN16（10公斤），系統運行壓力嚴禁超標，管網中若存在水錘風險，需加裝緩閉止回閥或泄壓裝置。
- 規范存儲：UPVC材質雖具備優良耐候性，但長期倉儲應避免陽光直射、遠離熱源及化學品，堆放高度不宜過高以防底層變形。
- 色差說明：因顯示器差異及生產批次不同，實物顏色可能與展示圖片存在輕微色差，屬正常工業現象，請以收到實物為準。
- 專業施工：法蘭連接與搶修作業屬于關鍵節點，建議由持證專業人員操作，并嚴格遵循國家《建筑給水排水及采暖工程施工質量驗收規范》。
- 售后保障：如遇選型疑問、安裝指導或質量反饋，請隨時聯系官方客服。廠家提供24小時技術支持，層層把關驗收，確保工程無憂。
