UPVC透明Y型過濾器產品說明
核心特點

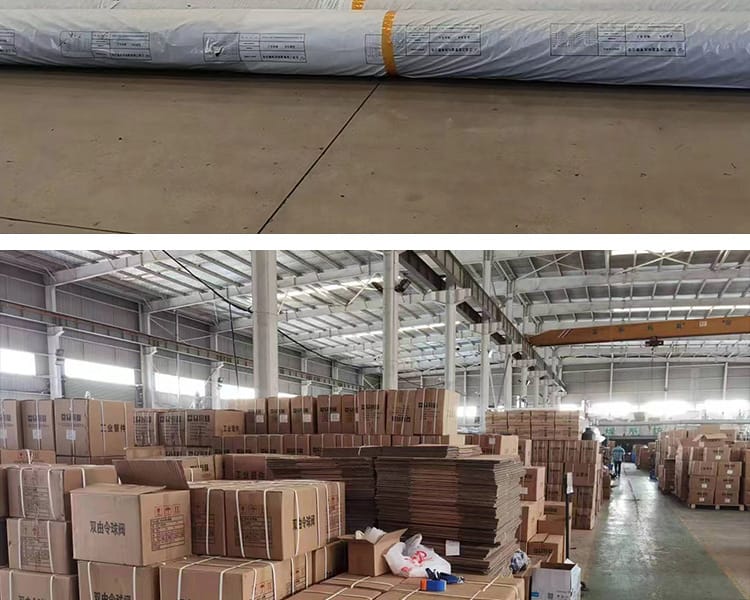

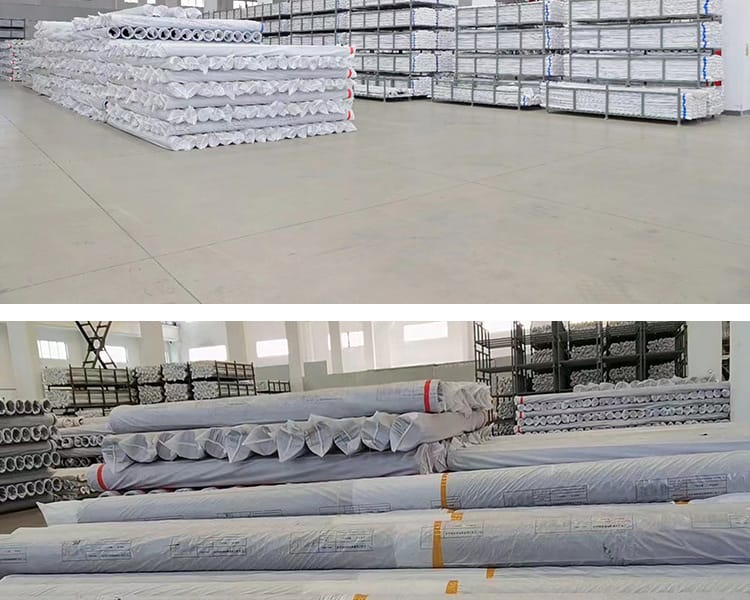

- 實力廠商：安徽臺塑華亞塑膠科技有限公司，源頭直發，多年生產經驗。
- 一站式采購：管材配件齊全，支持代發代送，誠招海內外經銷商。

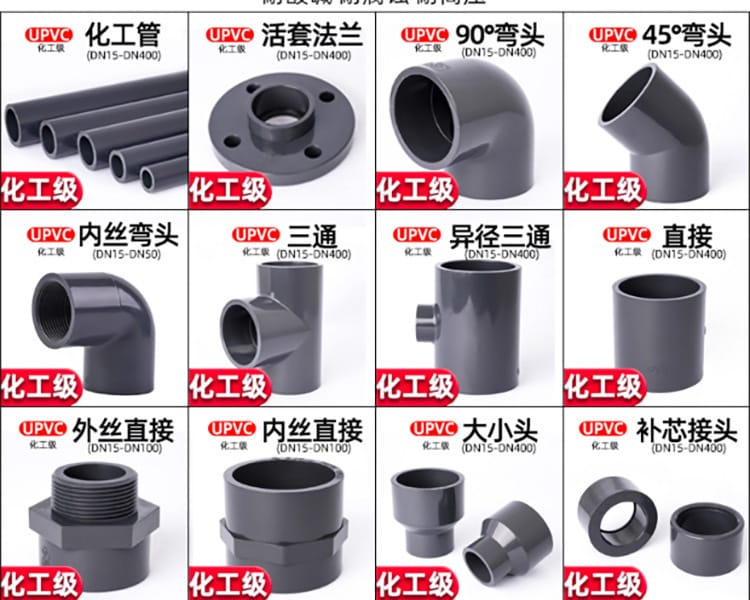

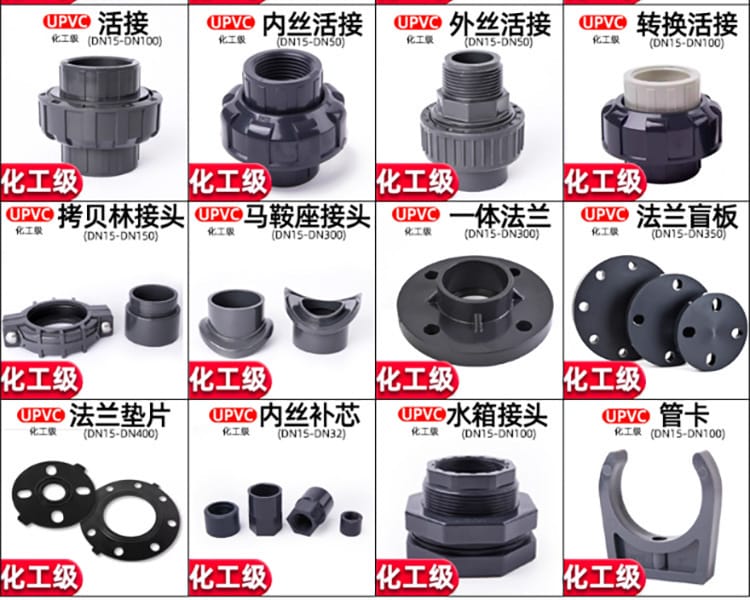

- 產品豐富：涵蓋UPVC化工級管件（彎頭、三通、直接、活接、法蘭等），規格齊全（DN15-DN400）。
- 品質保障：質量管理體系認證、環境管理體系認證、飲用水衛生安全許可批件、CNAS實驗室認可證書。
- 耐酸堿耐腐蝕耐高壓：化工級UPVC材質，化學穩定性高，適用于強腐蝕性流體。

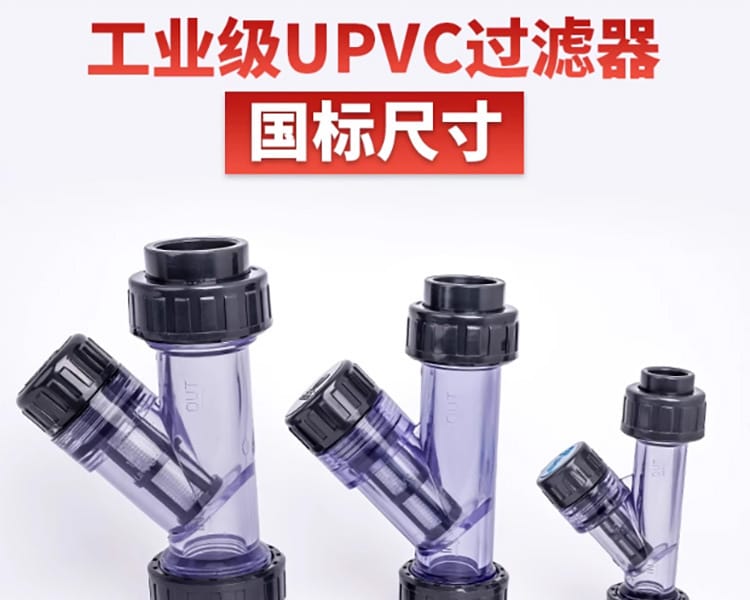

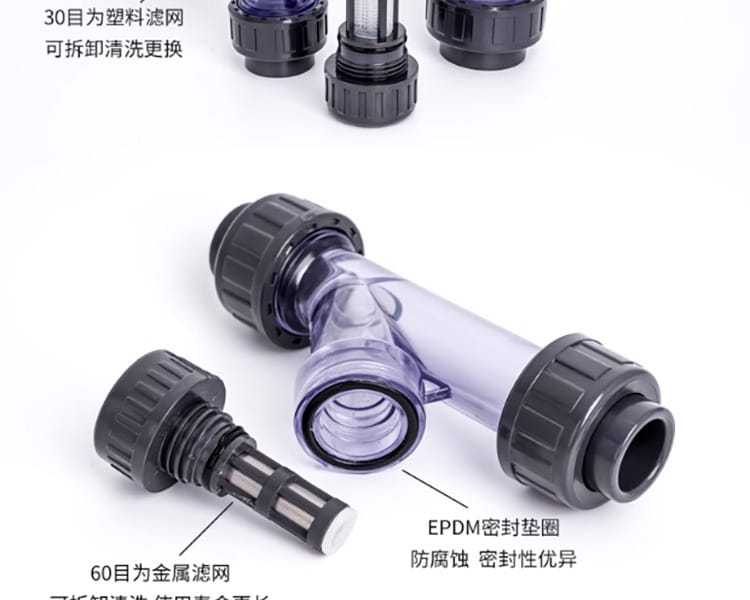

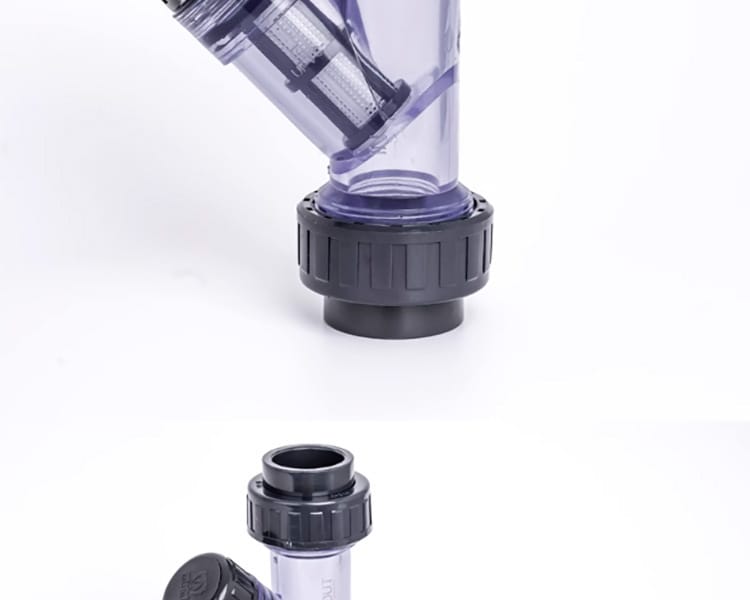

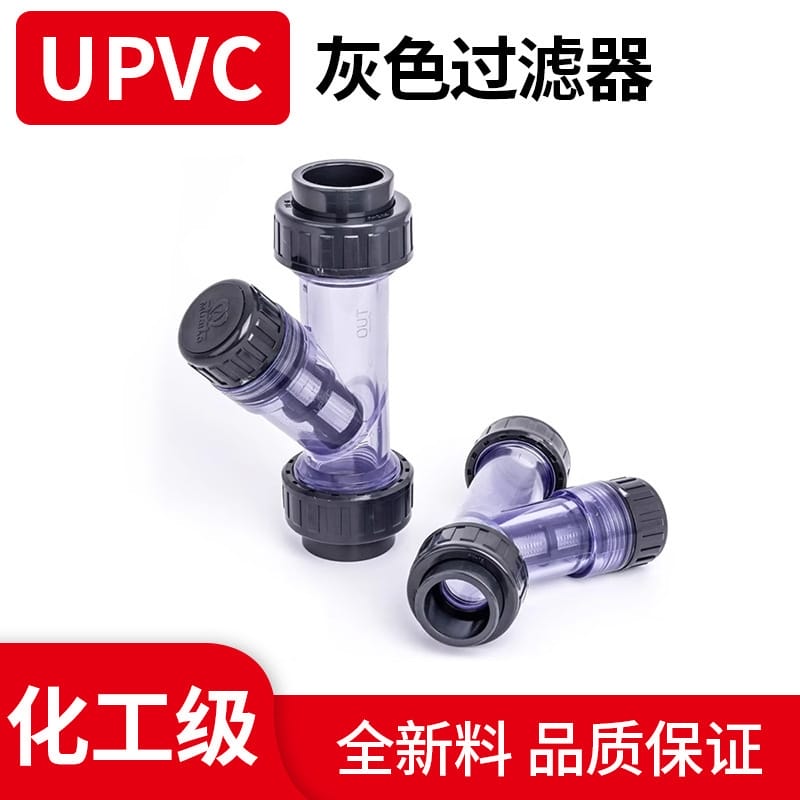

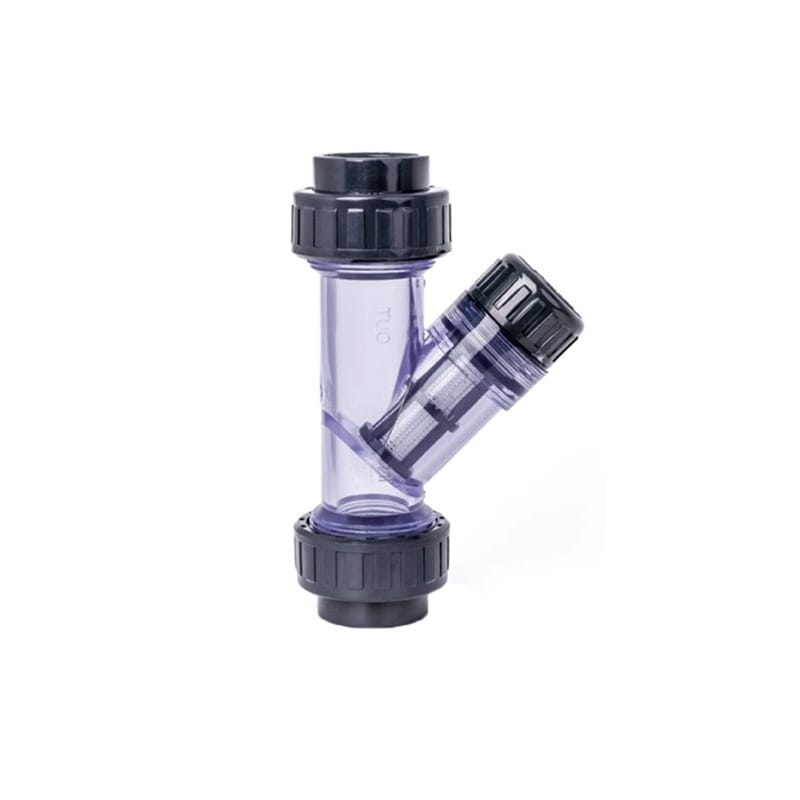

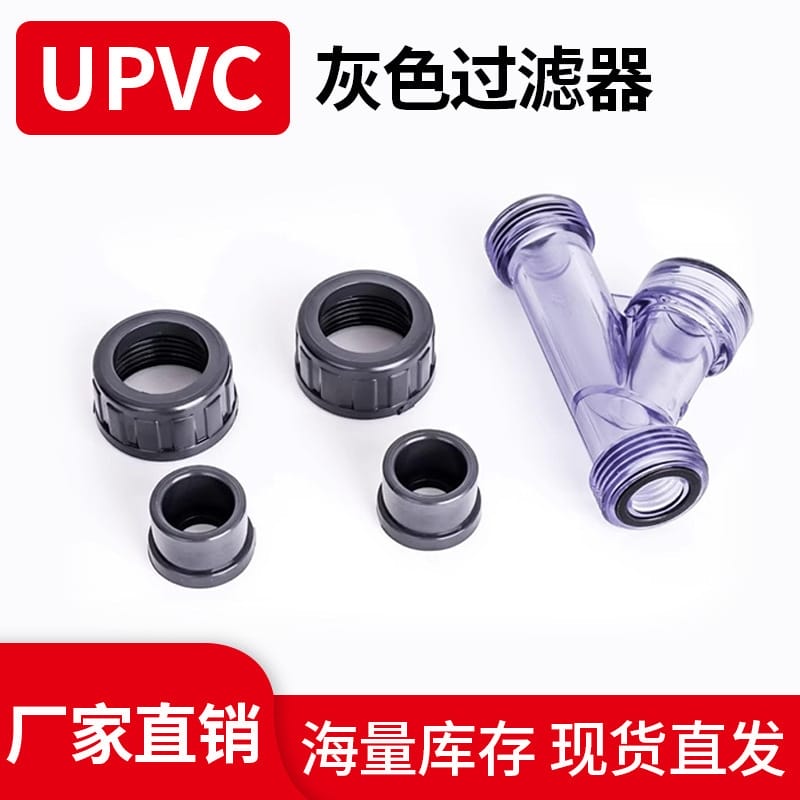

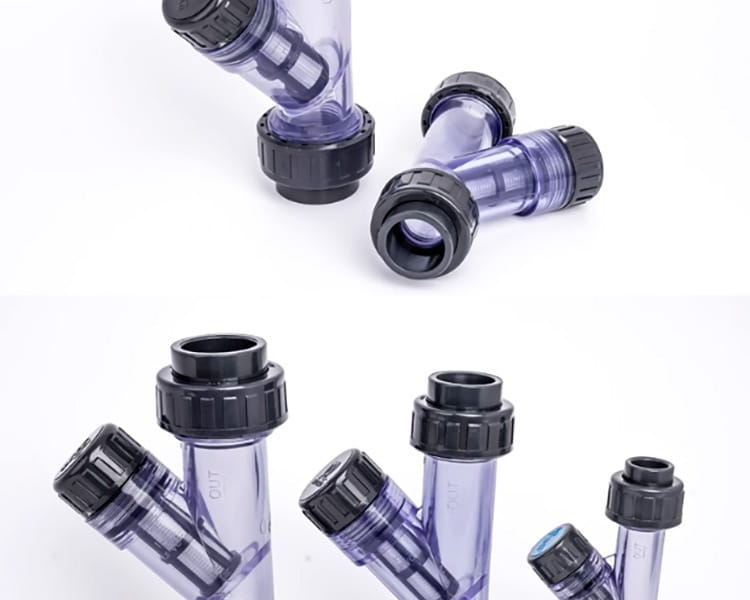

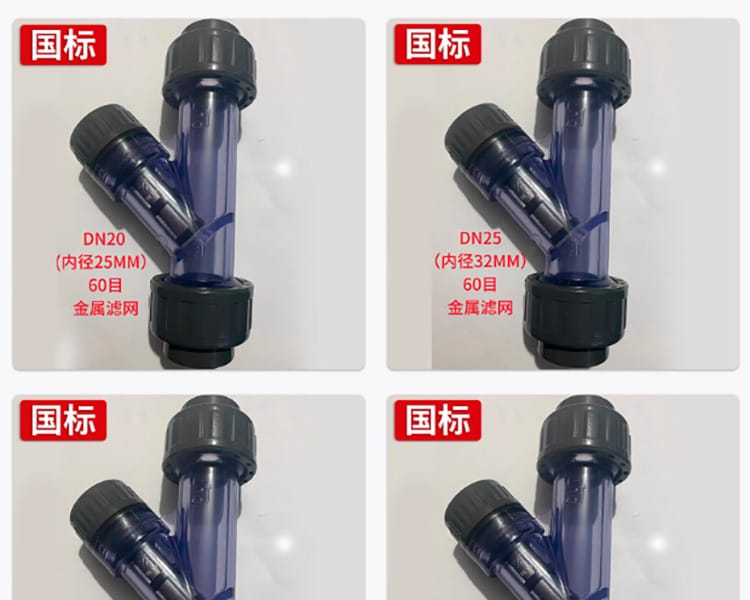

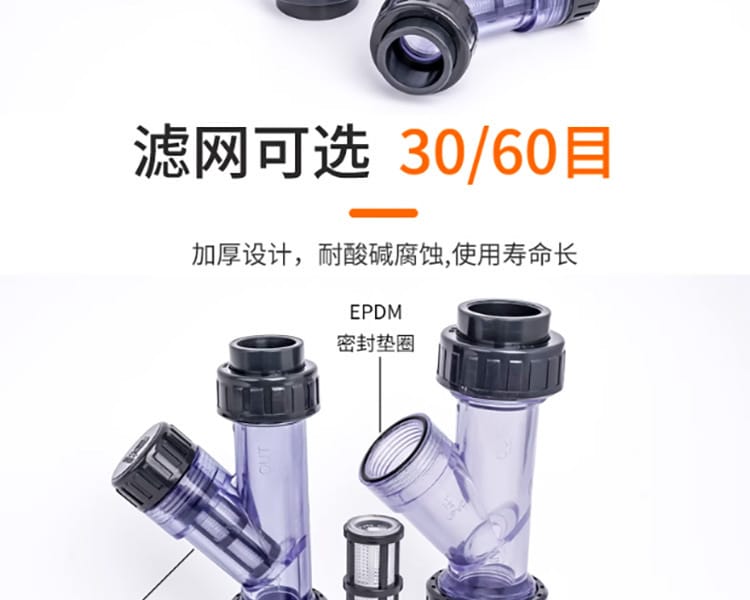

- 透明Y型設計：便于觀察過濾狀態，可拆卸清洗，濾網可更換（30目塑料濾網/60目金屬濾網）。

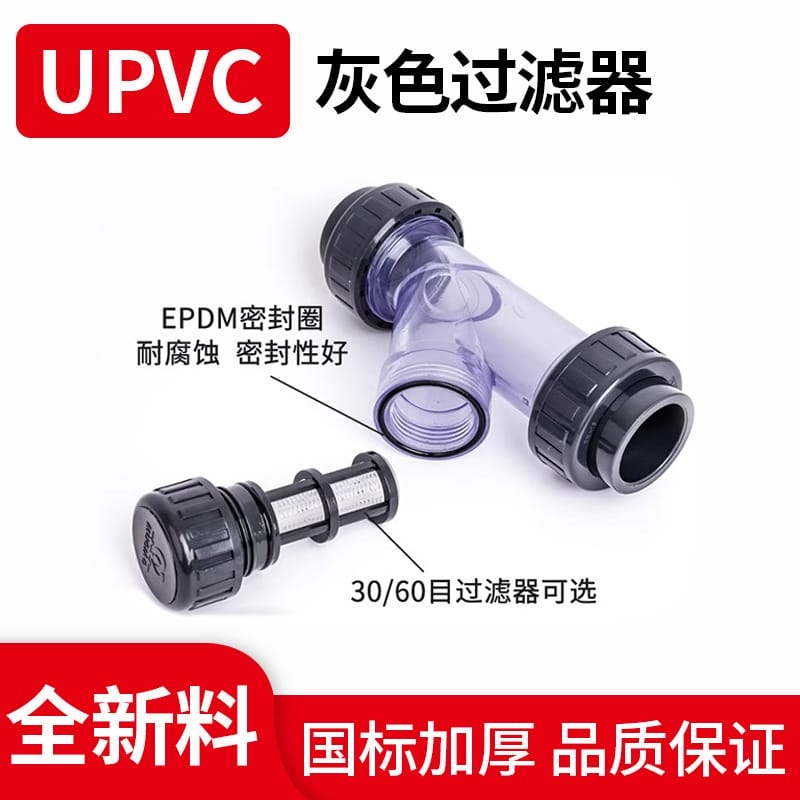

- 密封優異：EPDM密封墊圈，防腐蝕，密封性能好。

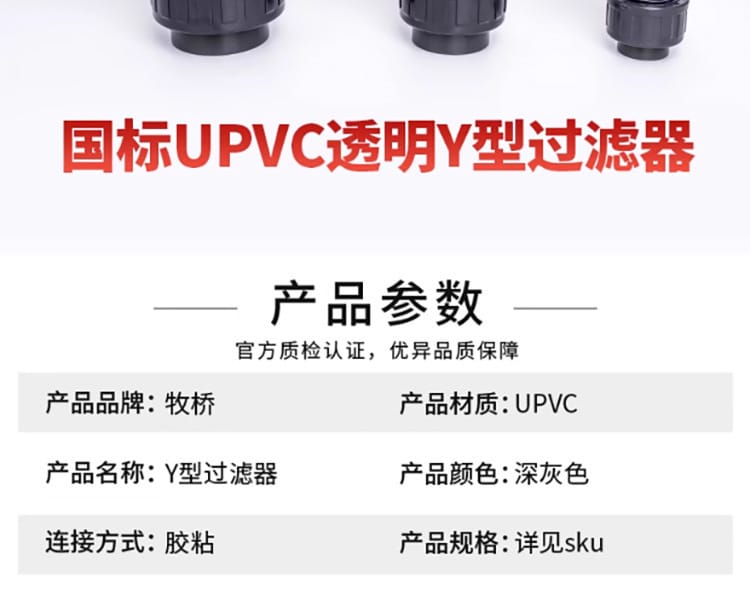

技術參數
| 項目 |
參數 |
| 產品品牌 |
牧橋 |
| 產品材質 |
UPVC（主體）、PP（塑料濾網）/金屬（金屬濾網） |
| 連接方式 |
膠粘（UPVC專用膠水） |
| 產品顏色 |
深灰色 |
| 適用介質 |
水、酸堿化學品 |
| 濾網目數 |
30目（塑料）/ 60目（金屬） |
| 執行標準 |

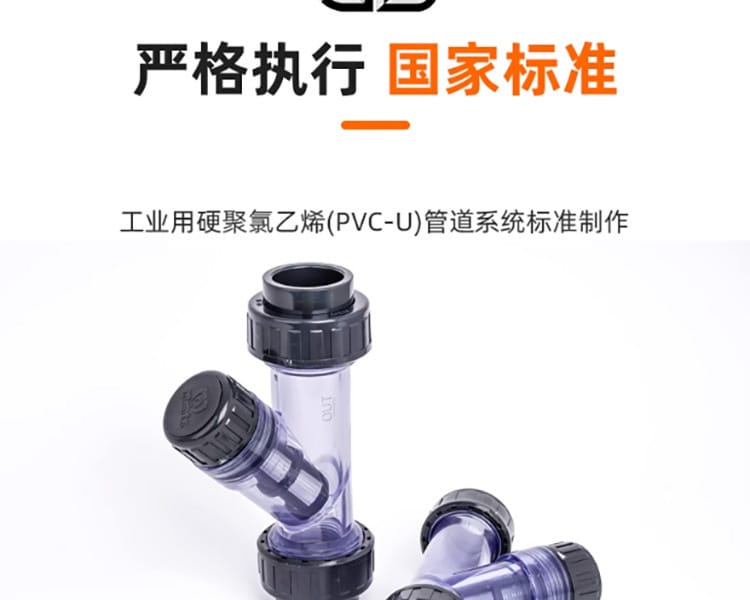

工業用硬聚氯乙烯(PVC-U)管道系統標準 |
| 規格范圍 |

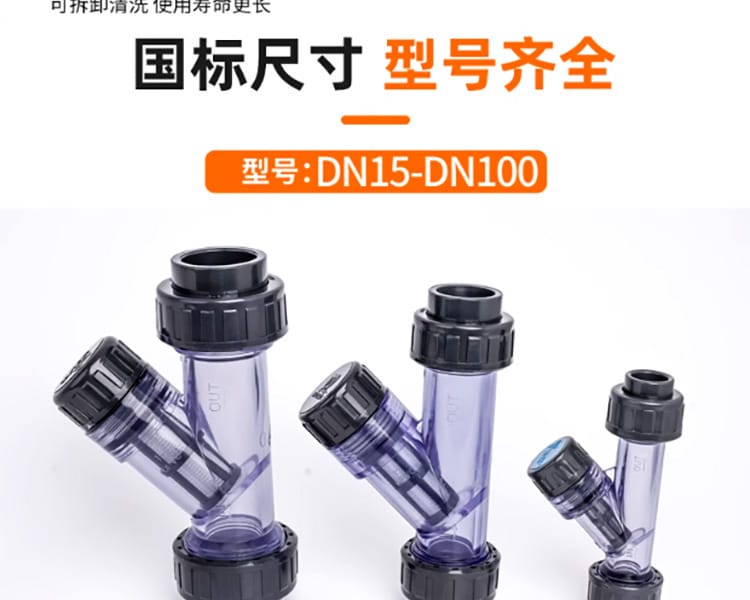

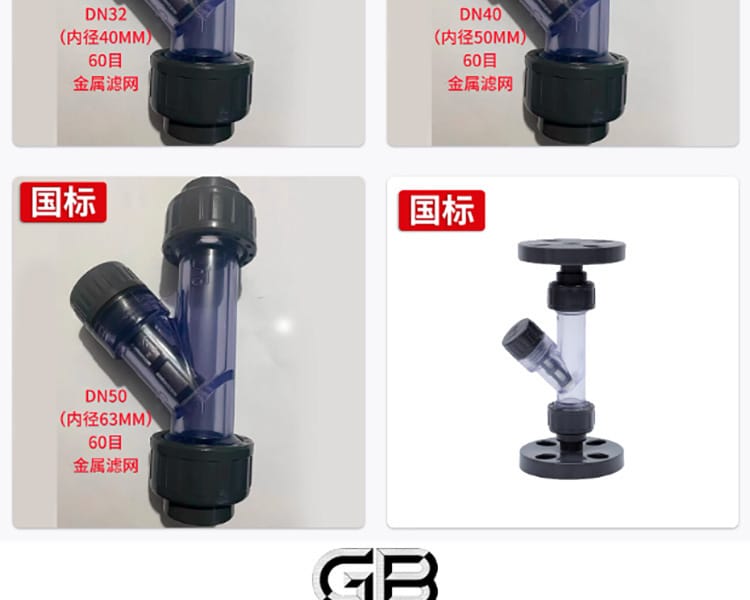

DN15 ~ DN100（對應外徑20mm ~ 110mm） |

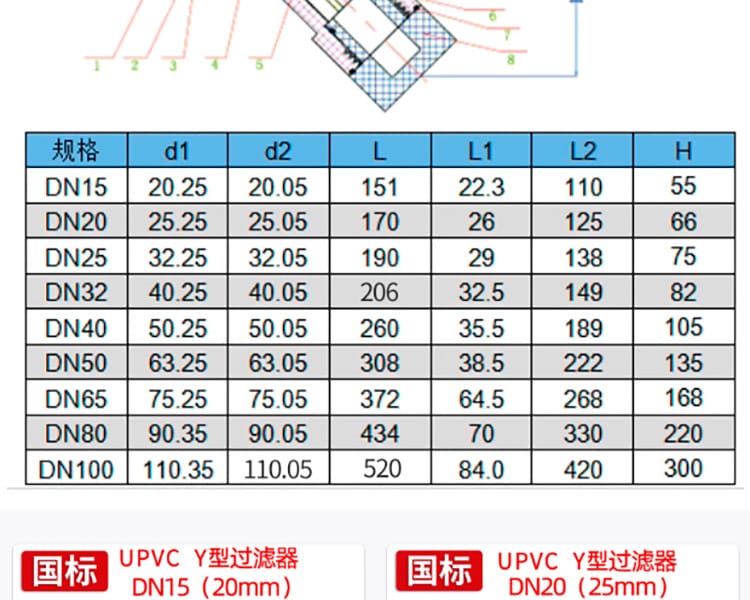

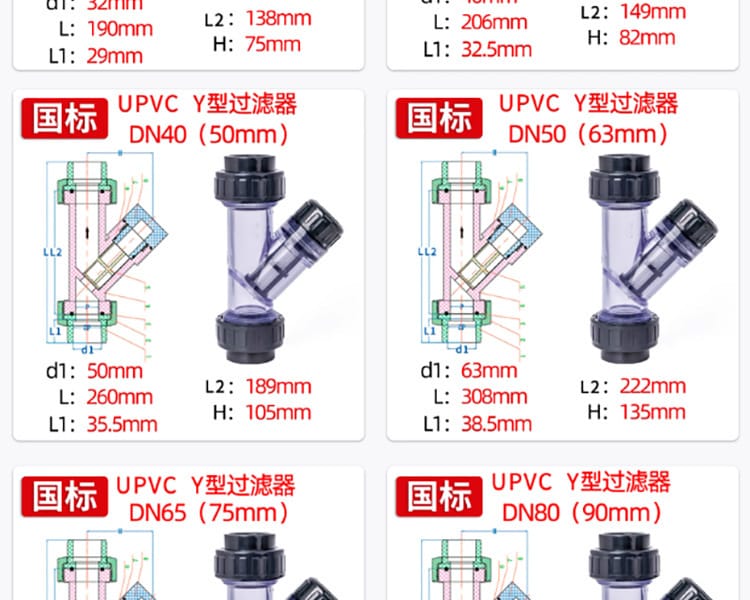

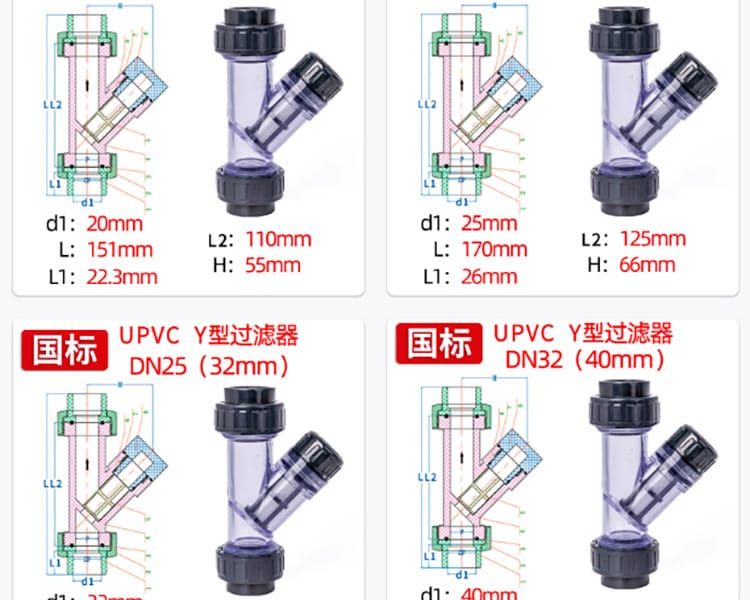

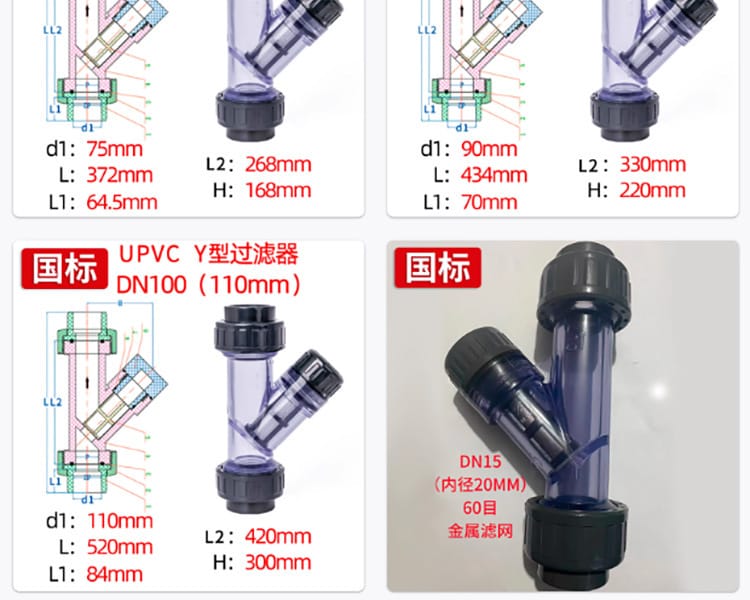

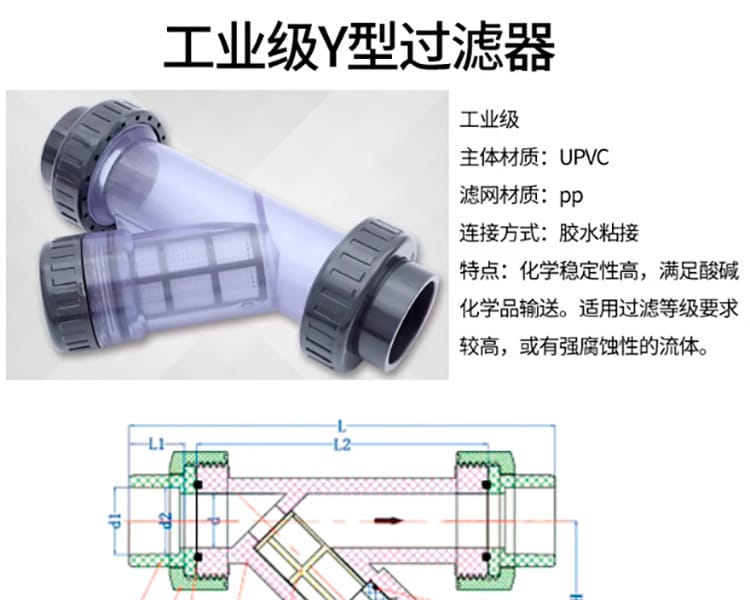

尺寸表（單位：mm）
| 規格 | d1 | d2 | L | L1 | L2 | H |
|------|------|------|------|------|------|------|
| DN15 | 20.25 | 20.05 | 151 | 22.3 | 110 | 55 |
| DN20 | 25.25 | 25.05 | 170 | 26 | 125 | 66 |
| DN25 | 32.25 | 32.05 | 190 | 29 | 138 | 75 |
| DN32 | 40.25 | 40.05 | 206 | 32.5 | 149 | 82 |
| DN40 | 50.25 | 50.05 | 260 | 35.5 | 189 | 105 |
| DN50 | 63.25 | 63.05 | 308 | 38.5 | 222 | 135 |
| DN65 | 75.25 | 75.05 | 372 | 64.5 | 268 | 168 |
| DN80 | 90.35 | 90.05 | 434 | 70 | 330 | 220 |
| DN100 | 110.35 | 110.05 | 520 | 84.0 | 420 | 300 |
應用行業
- 給水工程（自來水、飲用水管道凈化）
- 化工行業（酸堿化學品輸送、過濾）
- 工業流體處理
- 農業灌溉
安裝條件
- 管道準備：確保管道端面平整、清潔、無油污及水分。
- 膠粘連接：使用UPVC專用膠水，均勻涂抹于管外壁和承口內壁，立即插入并旋轉一定角度，保持?jǐn)?shù)秒固定。
- 固化時間：根據膠水說明書，常溫下需固化24小時以上方可通水試壓。
- 安裝方向：Y型過濾器應水平或垂直安裝，確保濾網朝下或朝側邊，便于排污。
- 支撐固定：長管道或大規格過濾器需加裝支架，避免重力導致變形。
注意事項
- 溫度限制：UPVC材質適用溫度范圍一般為0℃~60℃，避免高溫流體。
- 耐壓性能：工作壓力不超過1.0MPa（具體以產品標注為準），嚴禁超壓使用。
- 濾網維護：定期檢查濾網堵塞情況，30目塑料濾網和60目金屬濾網均可拆卸清洗，金屬濾網更耐用。
- 密封檢查：安裝后檢查EPDM密封墊圈是否到位，防止泄漏。
- 化學兼容性：對于強氧化性介質或有機溶劑，需確認UPVC及EPDM的耐化學性。
- 避免撞擊：UPVC材質較脆，安裝及使用過程中避免劇烈撞擊或重壓。
