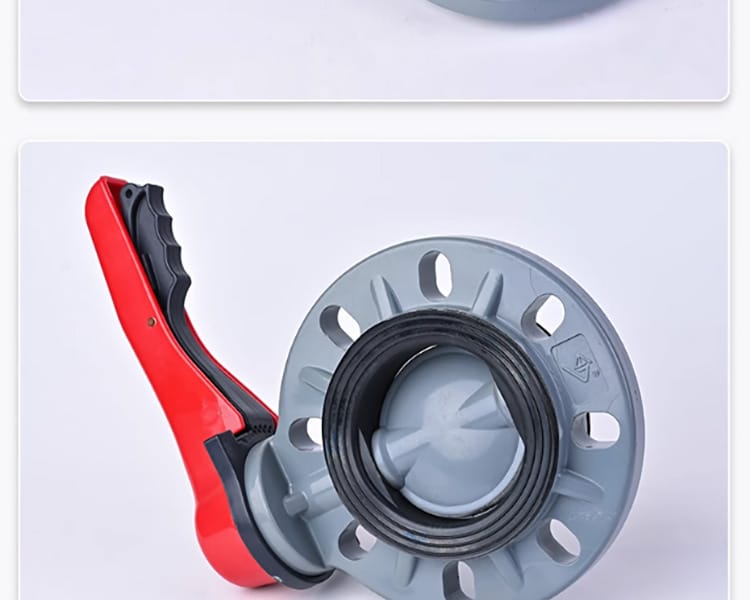

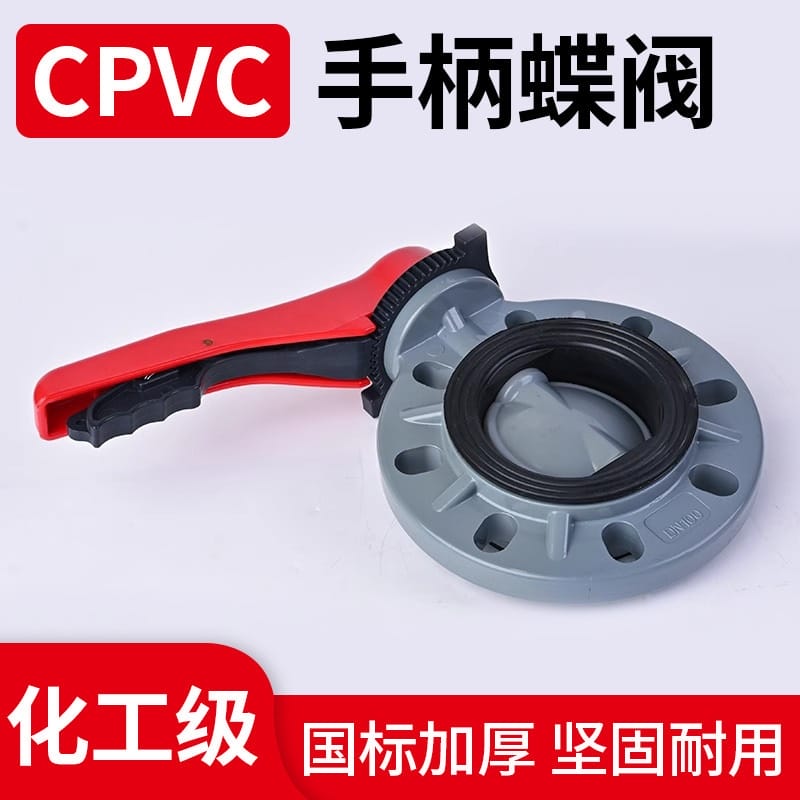

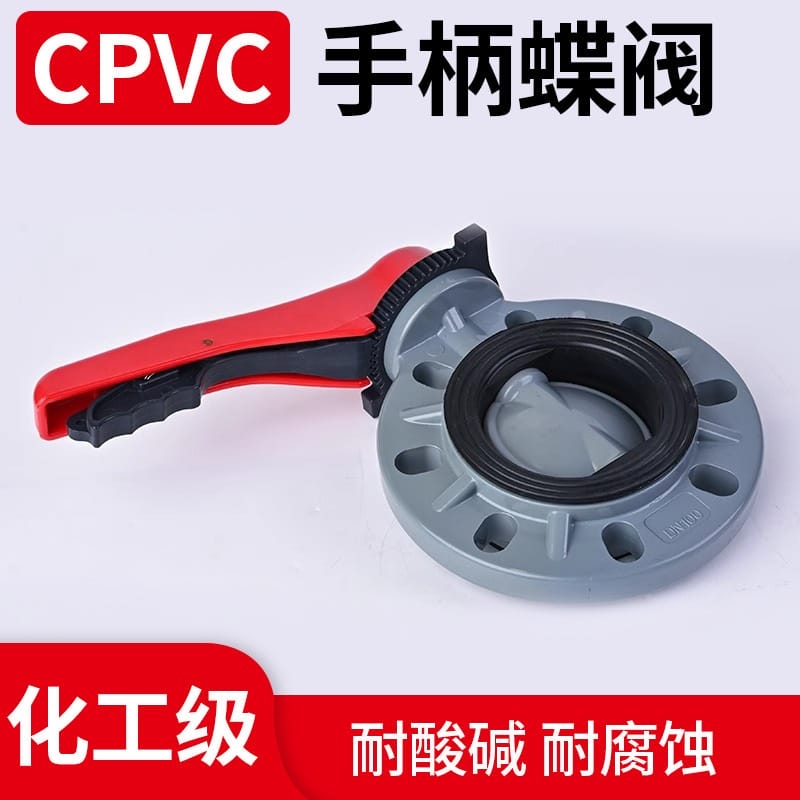

CPVC手柄蝶閥（PN16/化工級/FPM密封圈）產品技術規格書

一、核心特點

化工級卓越品質：采用優質CPVC全新料一次注塑成型，專為嚴苛化工環境設計，具備優異的耐酸堿、耐腐蝕性能。

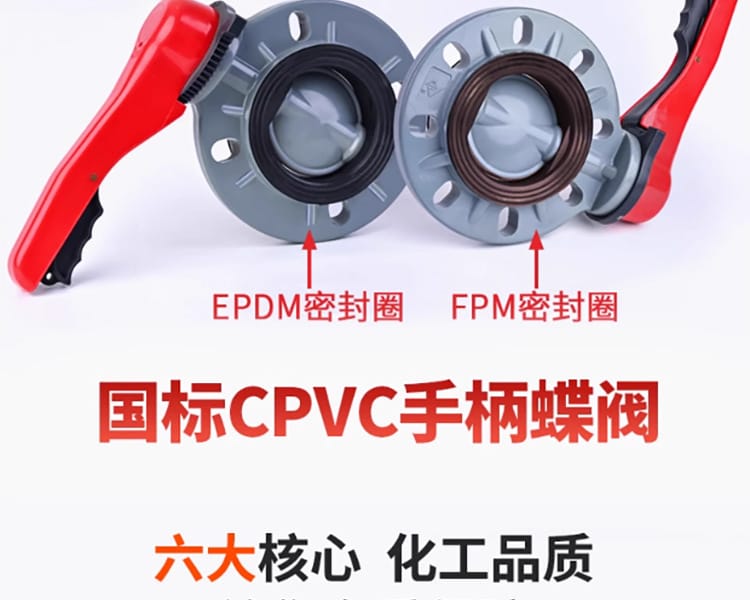

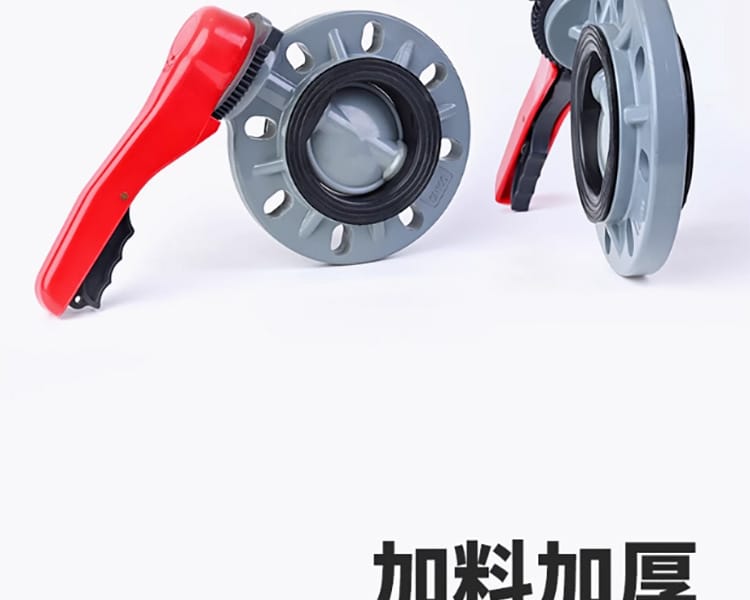

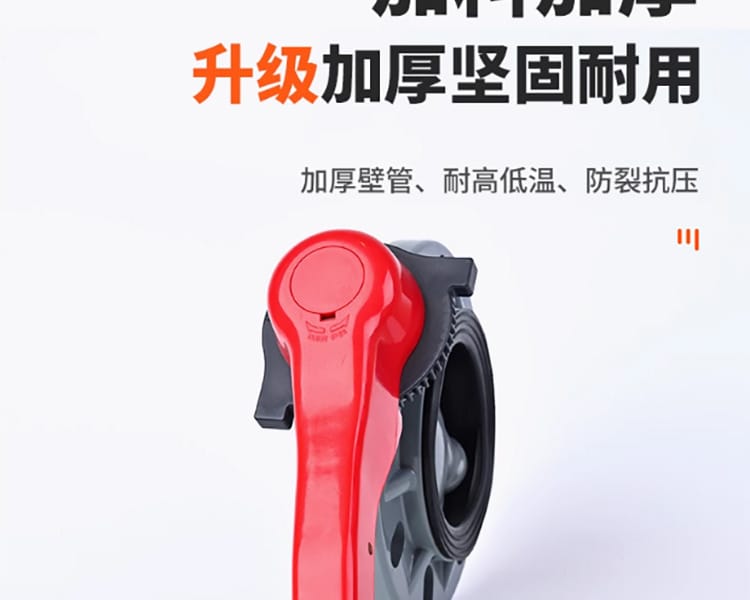

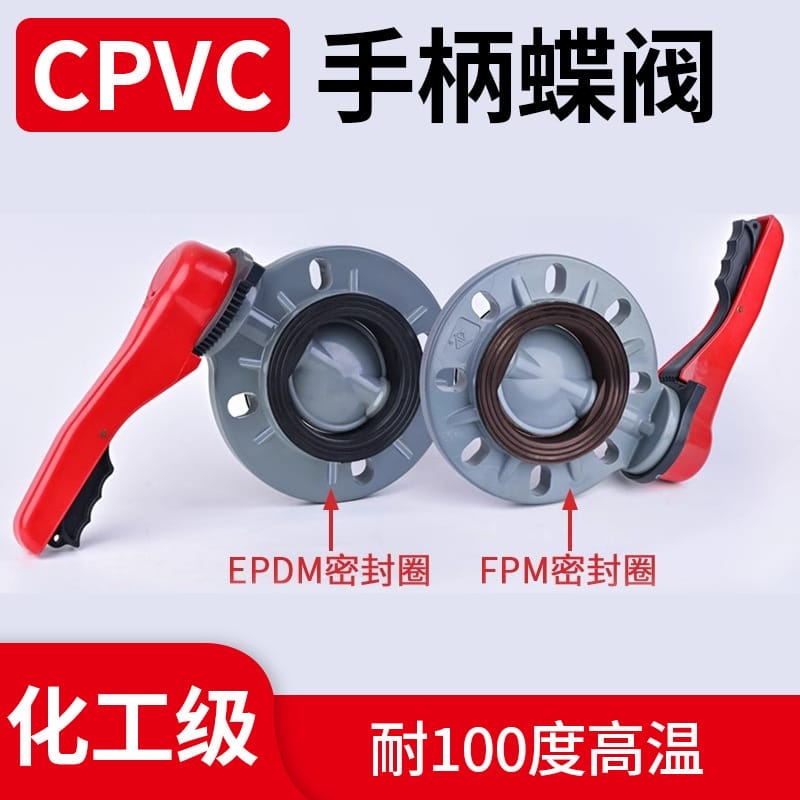

耐高溫與抗壓結構：升級加厚壁管設計，抗磨耐壓、防裂抗壓；配合FPM（氟橡膠）密封圈，顯著提升高溫工況下的密封穩定性與使用壽命。
國標標準化設計：嚴格遵循PN16國標尺寸制造，對夾/法蘭連接兼容性強，互換性高，確保系統對接精準無誤。

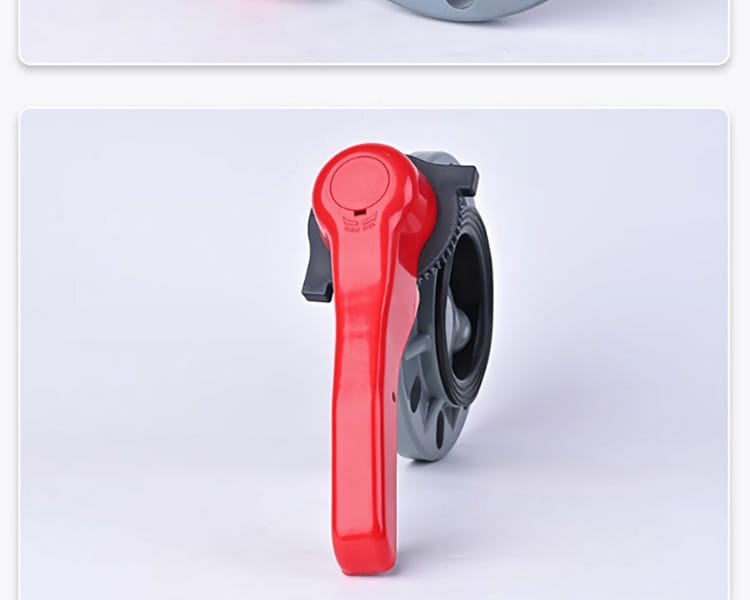

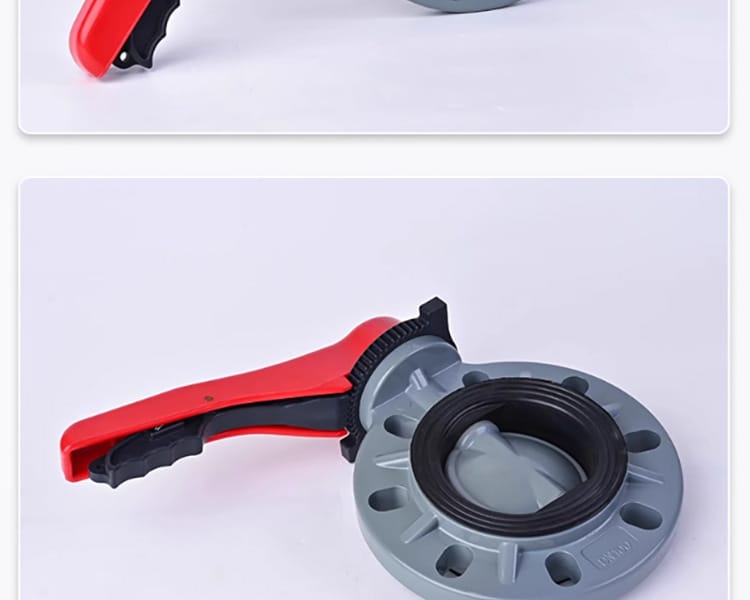

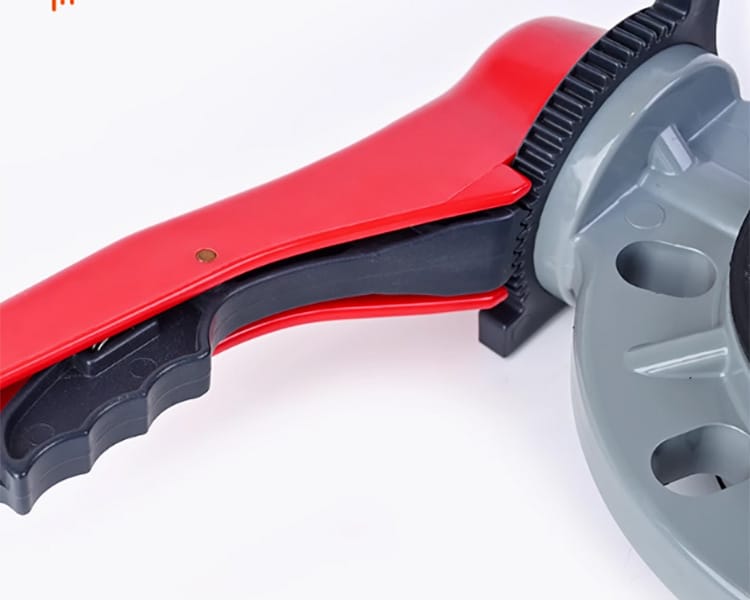

操作便捷可靠：手動手柄設計符合人體工學，啟閉輕便順暢；閥體結構穩固，運行過程中無卡滯、無泄漏，保障系統長期穩定運行。

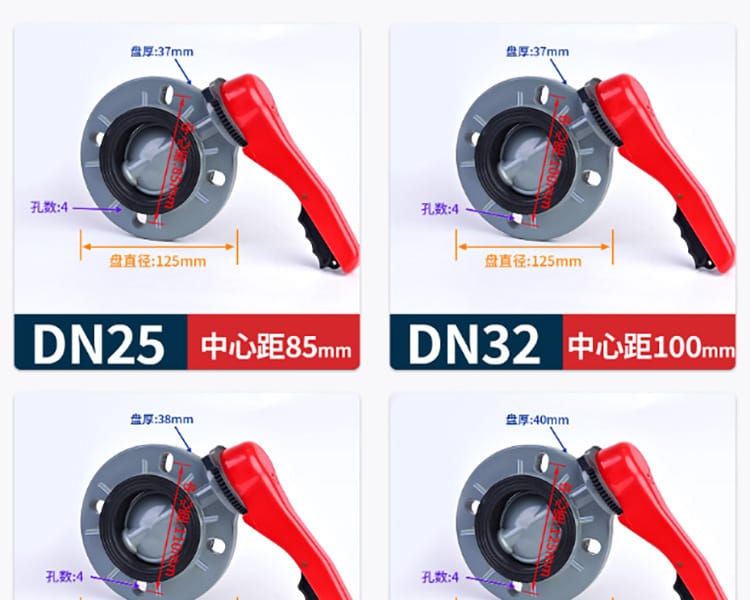

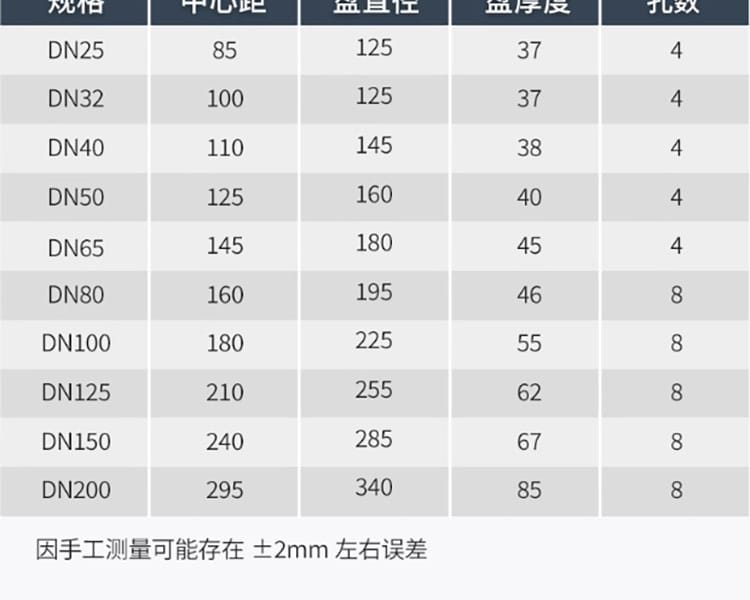

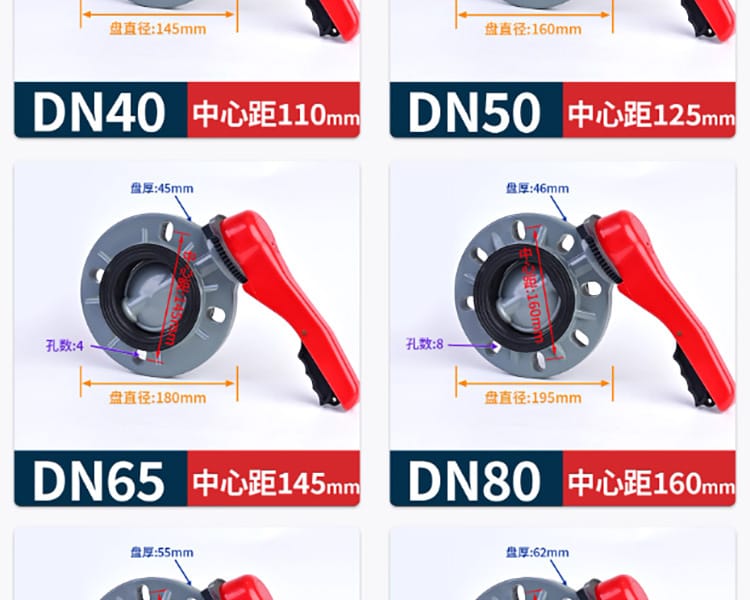

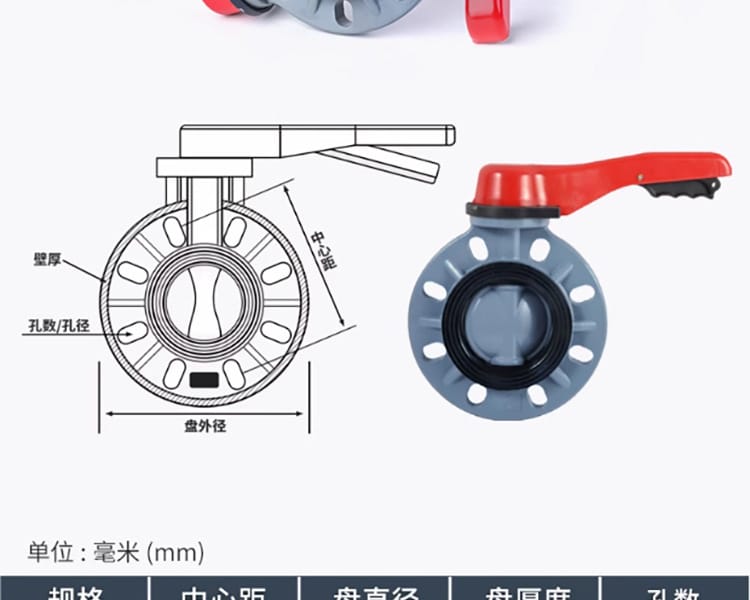

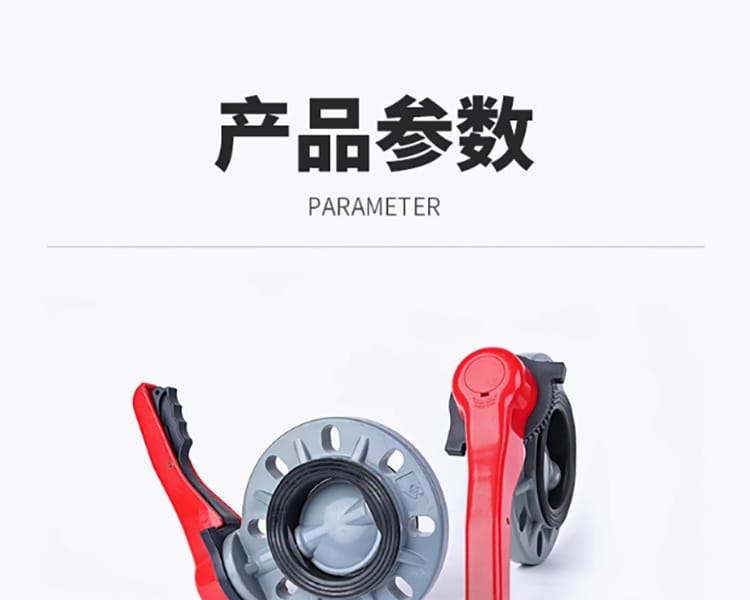

規格 (DN)	中心距 (mm)	法蘭外徑 (mm)	盤厚 (mm)	孔數
25	85	125	37	4
32	100	125	37	4
40	110	145	38	4
50	125	160	40	4
65	145	180	45	4
80	160	195	46	8

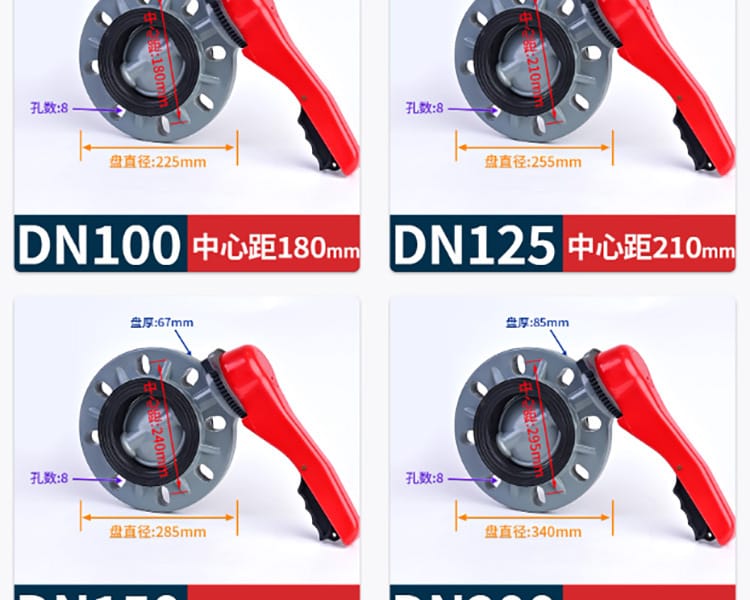

100	180	225	55	8
125	210	255	62	8
150	240	285	67	8
200	295	340	85	8

化工與石化行業：適用于酸堿溶液、腐蝕性介質、有機溶劑等化工管路的流量控制與截?cái)唷?/li>
水處理與環保工程：符合生活飲用水衛生安全標準，廣泛用于純水制備、污水處理、工業廢水排放系統。
工業制造與能源：適用于電鍍、制藥、半導體清洗、熱交換系統及高溫冷卻水循環管網。
特殊工況場景：適用于對耐腐蝕、耐高溫、無金屬污染有嚴格要求的潔凈管道系統。

接口匹配：安裝前需核對管道法蘭/對夾接口尺寸，確保與閥門PN16國標參數完全一致，嚴禁強行錯位裝配。
管道對齊：連接管道需保持同軸度，法蘭面平行貼合，避免閥體承受額外剪切力或彎曲應力。
密封檢查：安裝前仔細檢查FPM/EPDM密封圈是否完好無損、無扭曲，并在密封面涂抹適量兼容潤滑脂以保障初始密封。
空間預留：閥體周圍需預留充足的操作與維護空間，確保手柄可完成90°全開/全閉旋轉，且不影響周邊管線或設備。
環境要求：安裝環境應避免極端溫差驟變，管道系統需完成吹掃清理，防止焊渣、雜物進入閥腔損傷密封面。

工況限制：嚴禁超壓（＞PN16）、超溫運行。實際工作壓力與溫度需參考CPVC材質溫壓曲線，高溫工況下需適當降額使用。
介質兼容性：使用前務必確認輸送介質與CPVC閥體及FPM/EPDM密封圈的化學兼容性，避免強氧化劑或特定芳香烴溶劑導致材質溶脹或脆化。
規范操作：啟閉閥門時應勻速轉動手柄，禁止使用加力桿或暴力沖擊；閥門處于全開或全閉狀態時，請勿將其作為節流閥長期使用。
定期維護：建議每6-12個月進行一次密封性檢查與螺栓緊固；發現密封圈老化、硬化或閥板卡滯時，應立即停機更換配件。
儲運保管：產品應存放于陰涼、干燥、通風處，避免陽光直射、高溫烘烤及重壓；搬運過程中輕拿輕放，防止閥體磕碰損傷。
