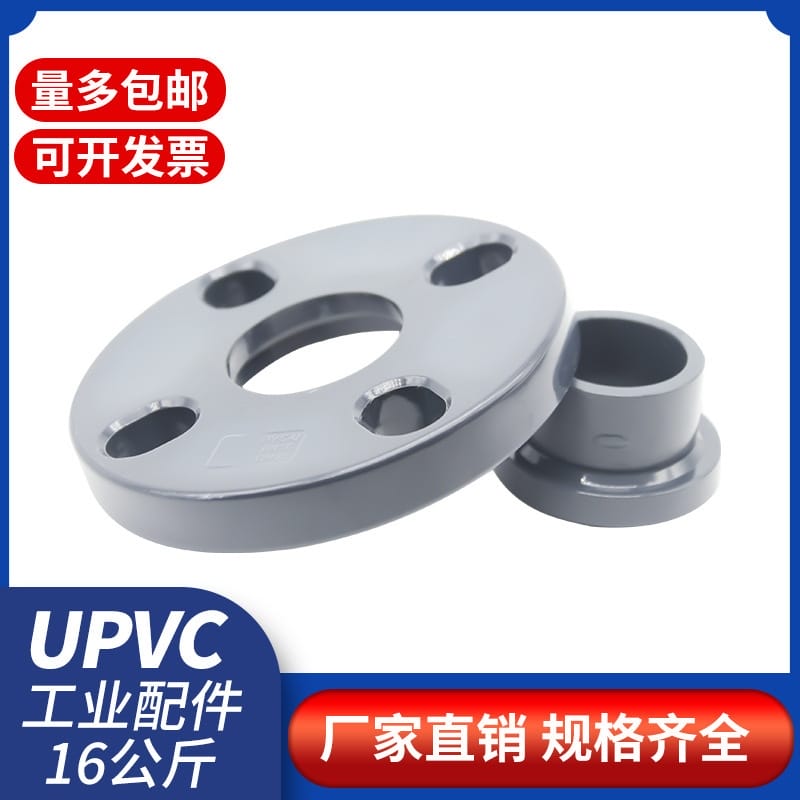

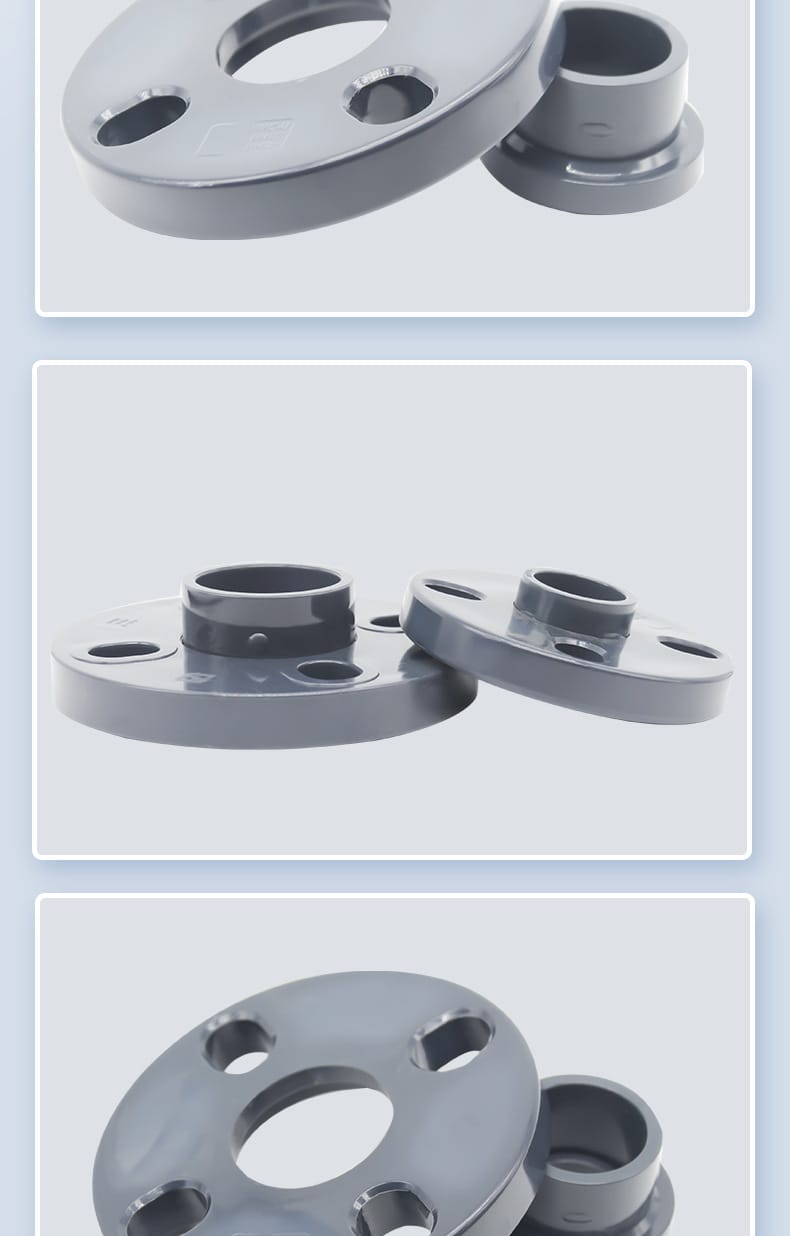

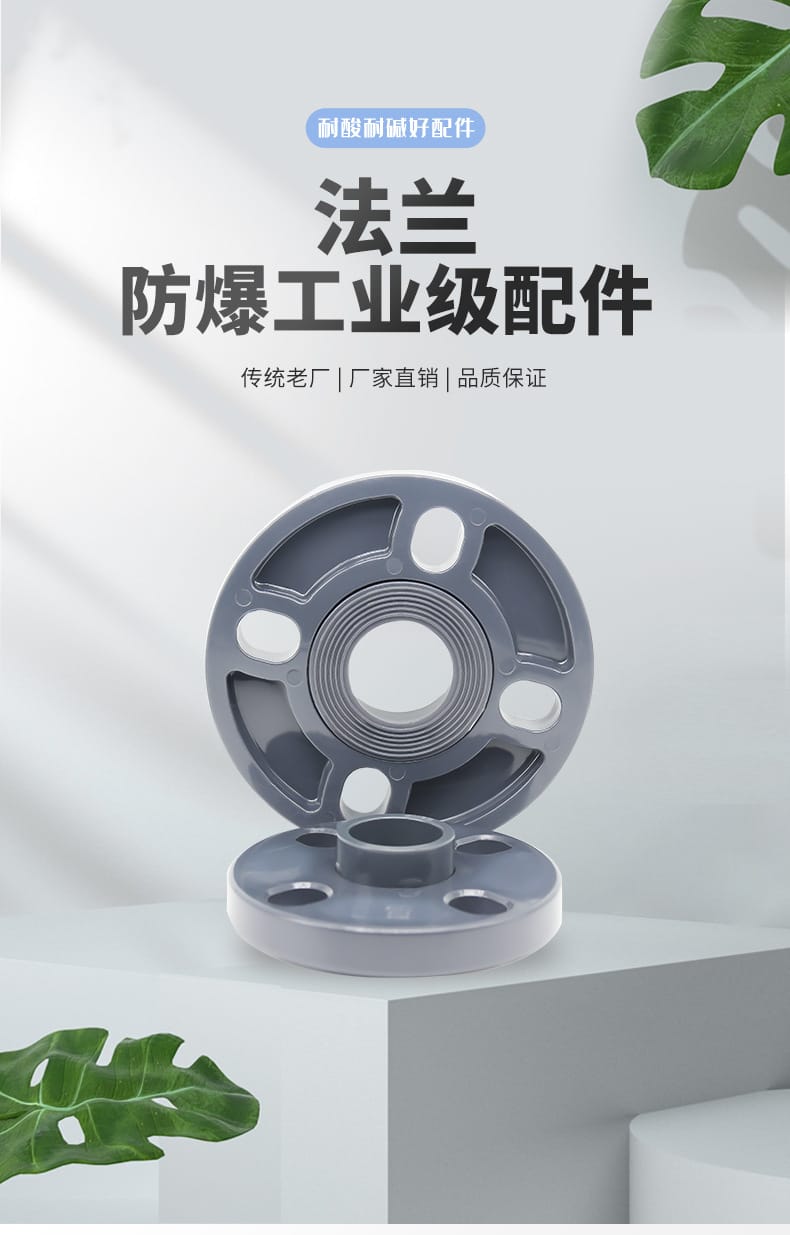

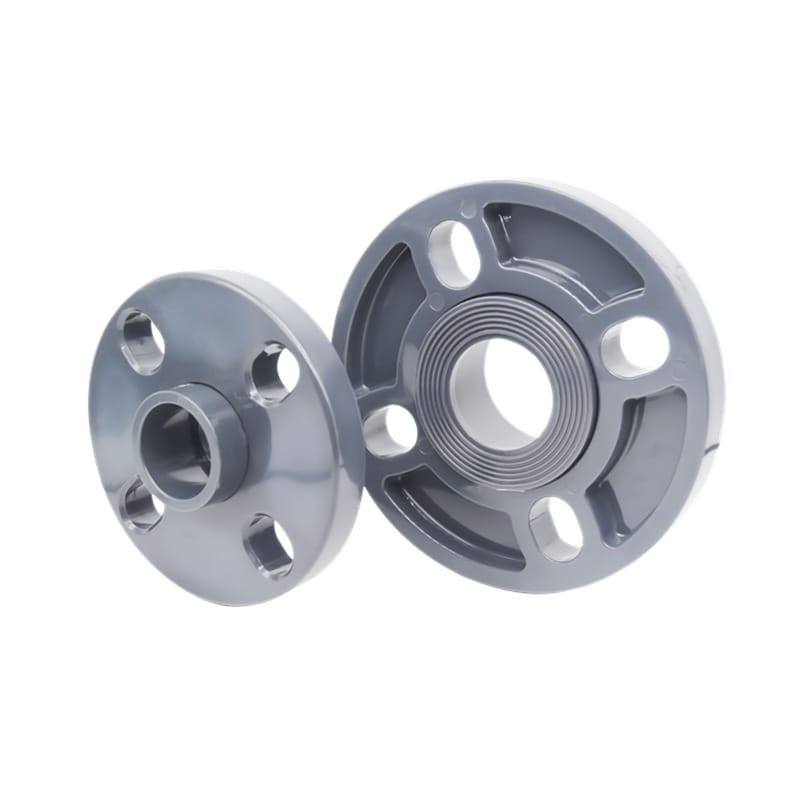

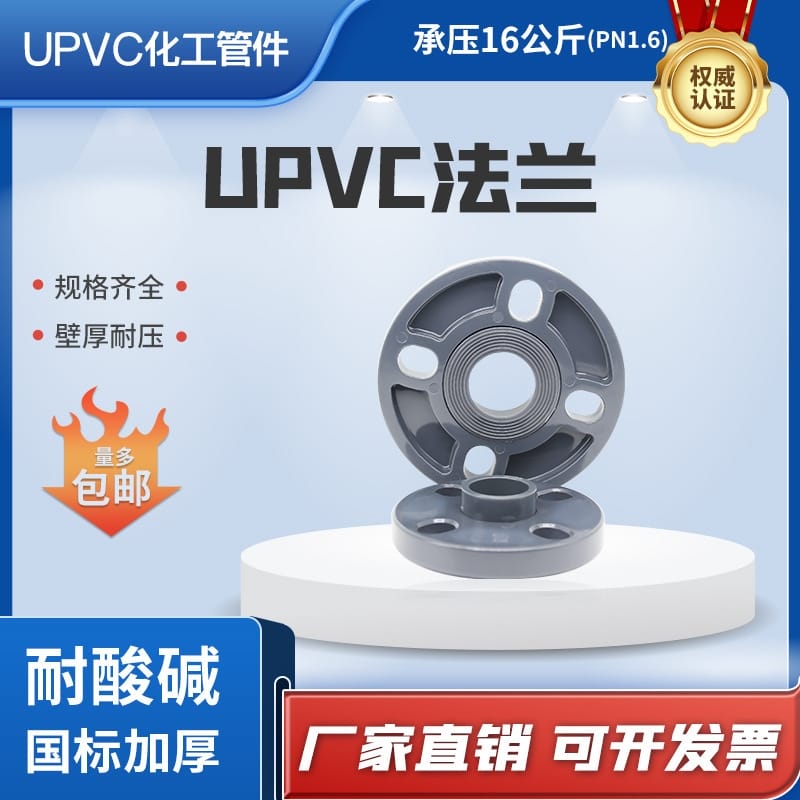

UPVC工業級16公斤分體活套法蘭（防腐化工級）

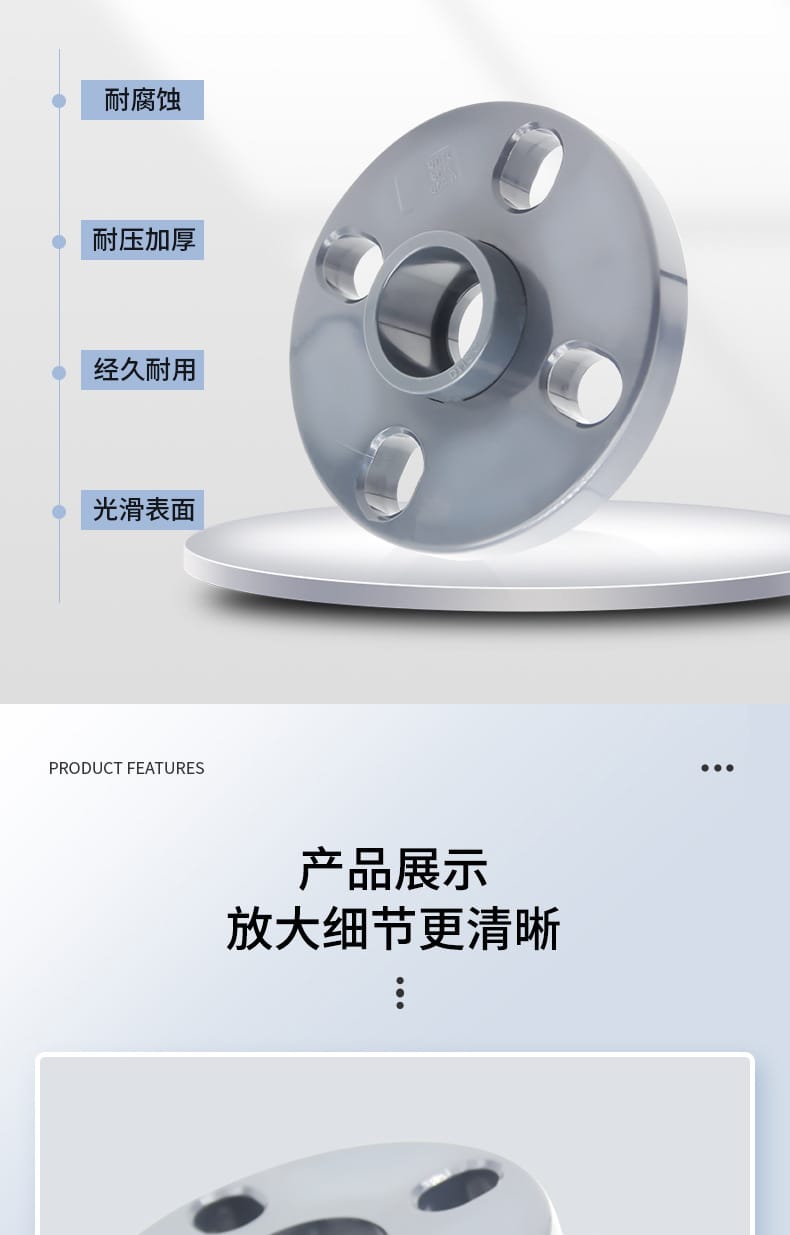

? 核心特點

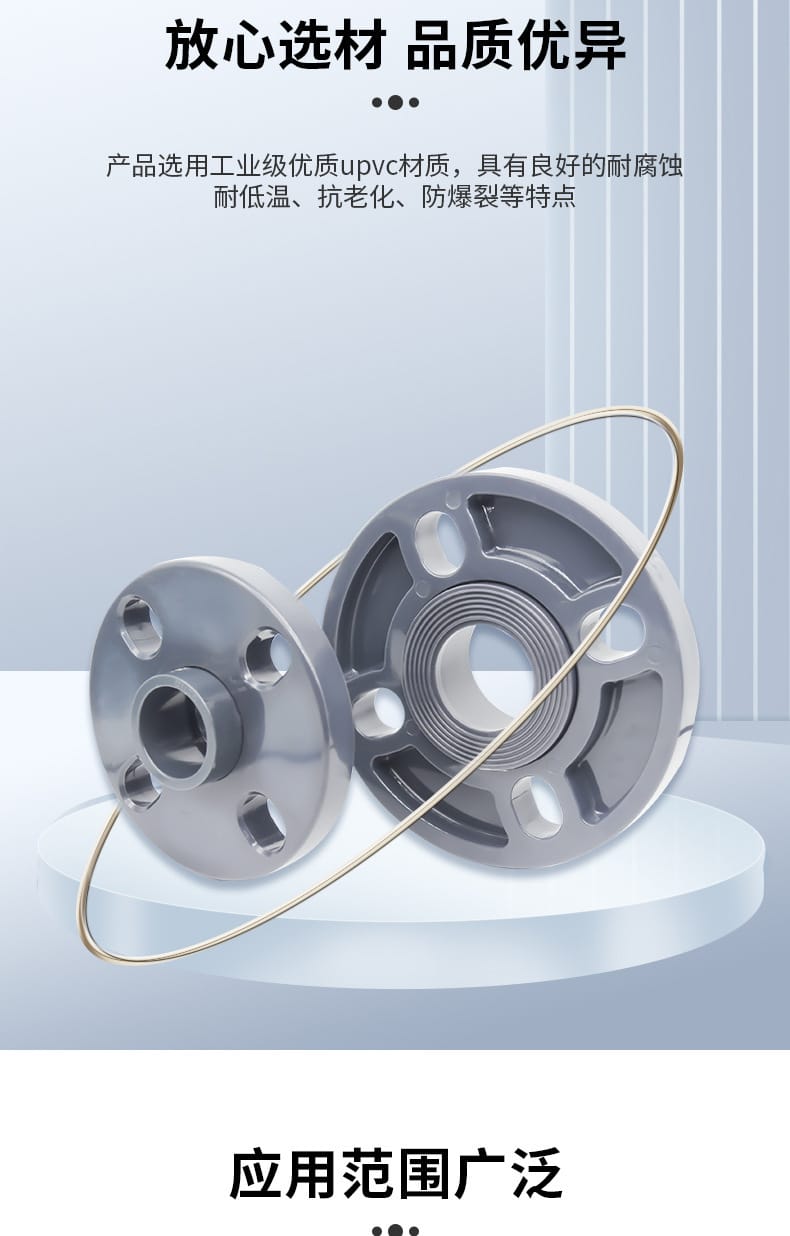

- 優質選材：采用全新工業級UPVC原料，無異味、紋理清晰，符合國家環保與健康標準。
- 超強耐腐：卓越的耐酸、耐堿性能，專為化工腐蝕性介質環境設計，長期使用表面光滑如新。
- 結構強化：國標加厚設計，具備超高強度與防爆裂特性，抗壓性能優異，經久耐用。
- 精密工藝：咬合度高、密封性好，分體活套結構便于安裝與后期維護，適配性強。
- 全溫域適應：兼具耐低溫與抗老化特性，在復雜工業環境中保持性能穩定。
? 技術參數
- 產品名稱：UPVC工業級分體活套法蘭片
- 材質等級：工業級UPVC（化工專用）
- 執行標準：國家標準（GB）
- 壓力等級：16公斤（1.6MPa）
- 連接方式：專用工業膠水粘接
- 規格范圍：DN15 ~ DN400（全尺寸覆蓋）
- 安全壁厚：最小壁厚 ≥ 2.0mm

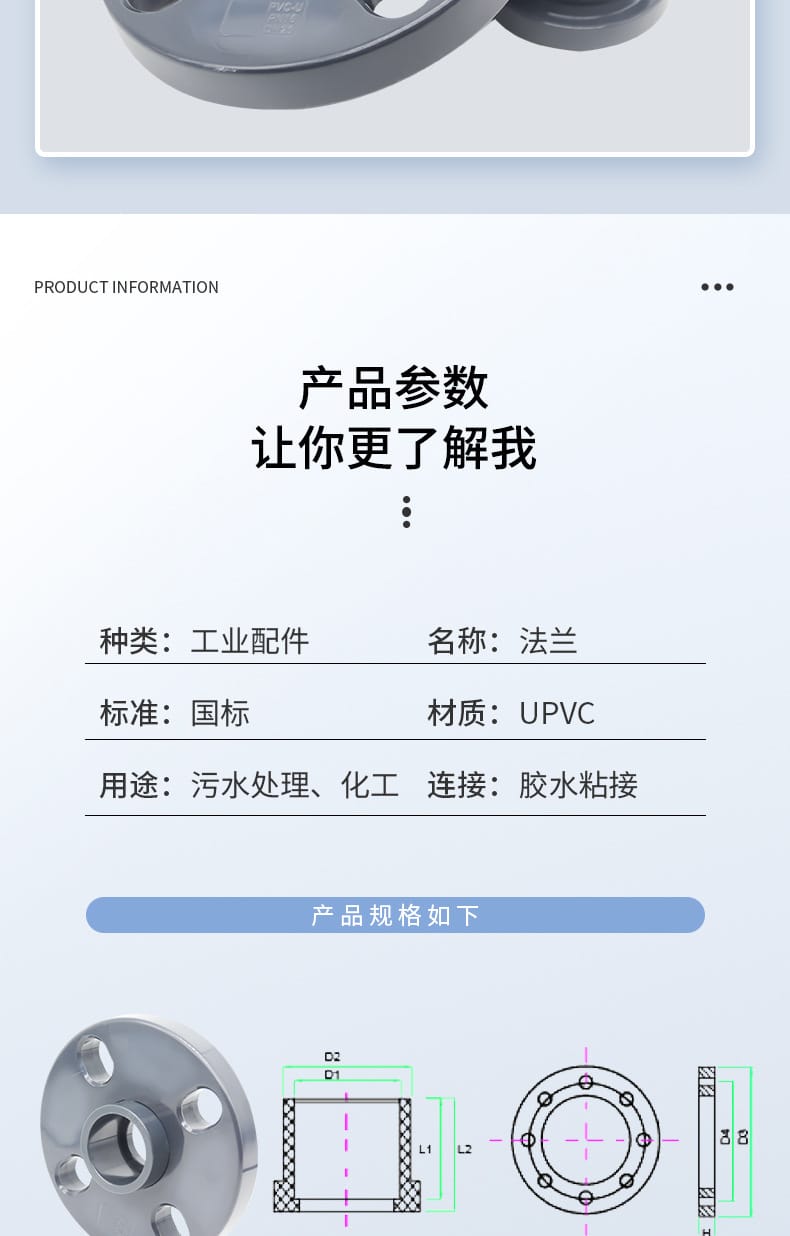

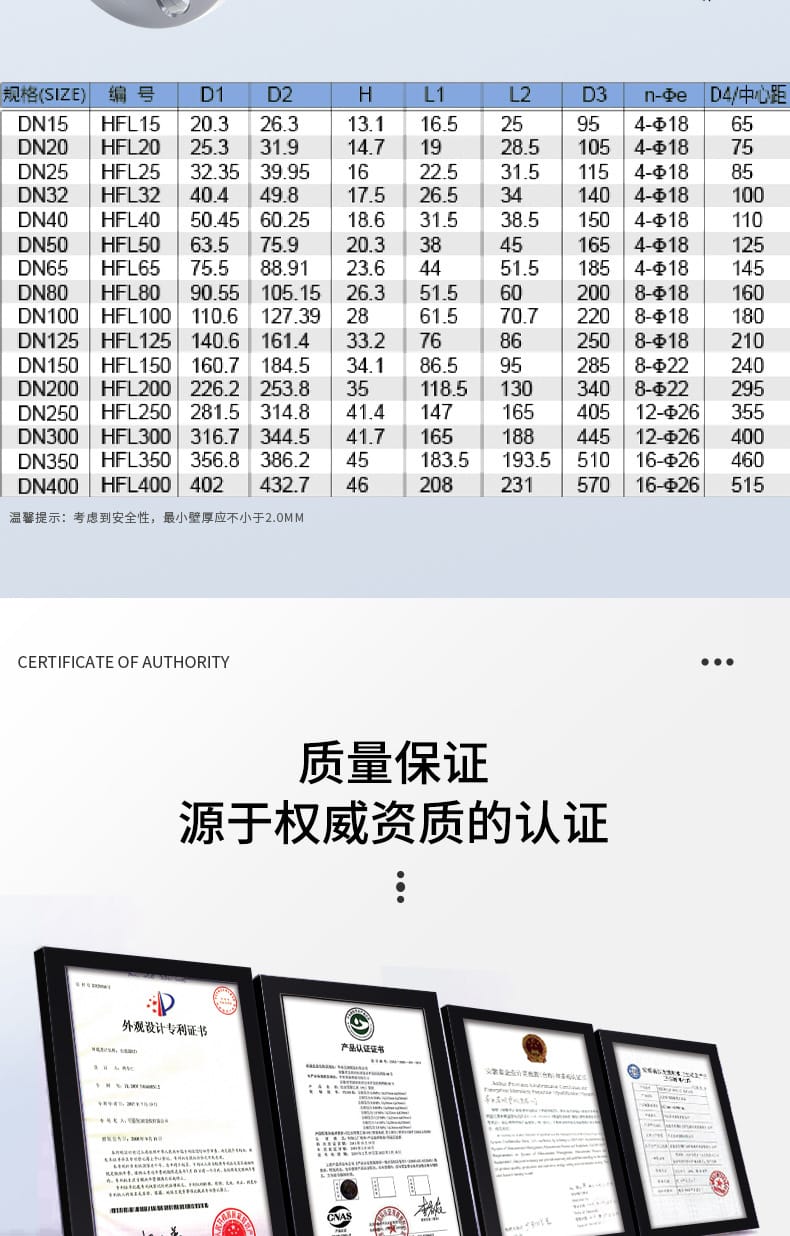

詳細尺寸參數表
| 規格 (DN) | 編號 | D1 | D2 | H | L1 | L2 | D3 | 螺栓孔 (n-Φ) | 中心距 D4 |
|---|---|---|---|---|---|---|---|---|---|
| 15 | HFL15 | 20.3 | 26.3 | 13.1 | 16.5 | 25 | 95 | 4-Φ18 | 65 |
| 20 | HFL20 | 25.3 | 31.9 | 14.7 | 19 | 28.5 | 105 | 4-Φ18 | 75 |
| 25 | HFL25 | 32.35 | 39.95 | 16 | 22.5 | 31.5 | 115 | 4-Φ18 | 85 |
| 32 | HFL32 | 40.4 | 49.8 | 17.5 | 26.5 | 34 | 140 | 4-Φ18 | 100 |
| 40 | HFL40 | 50.45 | 60.25 | 18.6 | 31.5 | 38.5 | 150 | 4-Φ18 | 110 |
| 50 | HFL50 | 63.5 | 75.9 | 20.3 | 38 | 45 | 165 | 4-Φ18 | 125 |
| 65 | HFL65 | 75.5 | 88.91 | 23.6 | 44 | 51.5 | 185 | 4-Φ18 | 145 |
| 80 | HFL80 | 90.55 | 105.15 | 26.3 | 51.5 | 60 | 200 | 8-Φ18 | 160 |
| 100 | HFL100 | 110.6 | 127.39 | 28 | 61.5 | 70.7 | 220 | 8-Φ18 | 180 |
| 125 | HFL125 | 140.6 | 161.4 | 33.2 | 76 | 86 | 250 | 8-Φ18 | 210 |
| 150 | HFL150 | 160.7 | 184.5 | 34.1 | 86.5 | 95 | 285 | 8-Φ22 | 240 |
| 200 | HFL200 | 226.2 | 253.8 | 35 | 118.5 | 130 | 340 | 8-Φ22 | 295 |
| 250 | HFL250 | 281.5 | 314.8 | 41.4 | 147 | 165 | 405 | 12-Φ26 | 355 |
| 300 | HFL300 | 316.7 | 344.5 | 41.7 | 165 | 188 | 445 | 12-Φ26 | 400 |
| 350 | HFL350 | 356.8 | 386.2 | 45 | 183.5 | 193.5 | 510 | 16-Φ26 | 460 |
| 400 | HFL400 | 402 | 432.7 | 46 | 208 | 231 | 570 | 16-Φ26 | 515 |
(注：表中尺寸單位均為mm，n-Φ代表螺栓孔數量及孔徑)

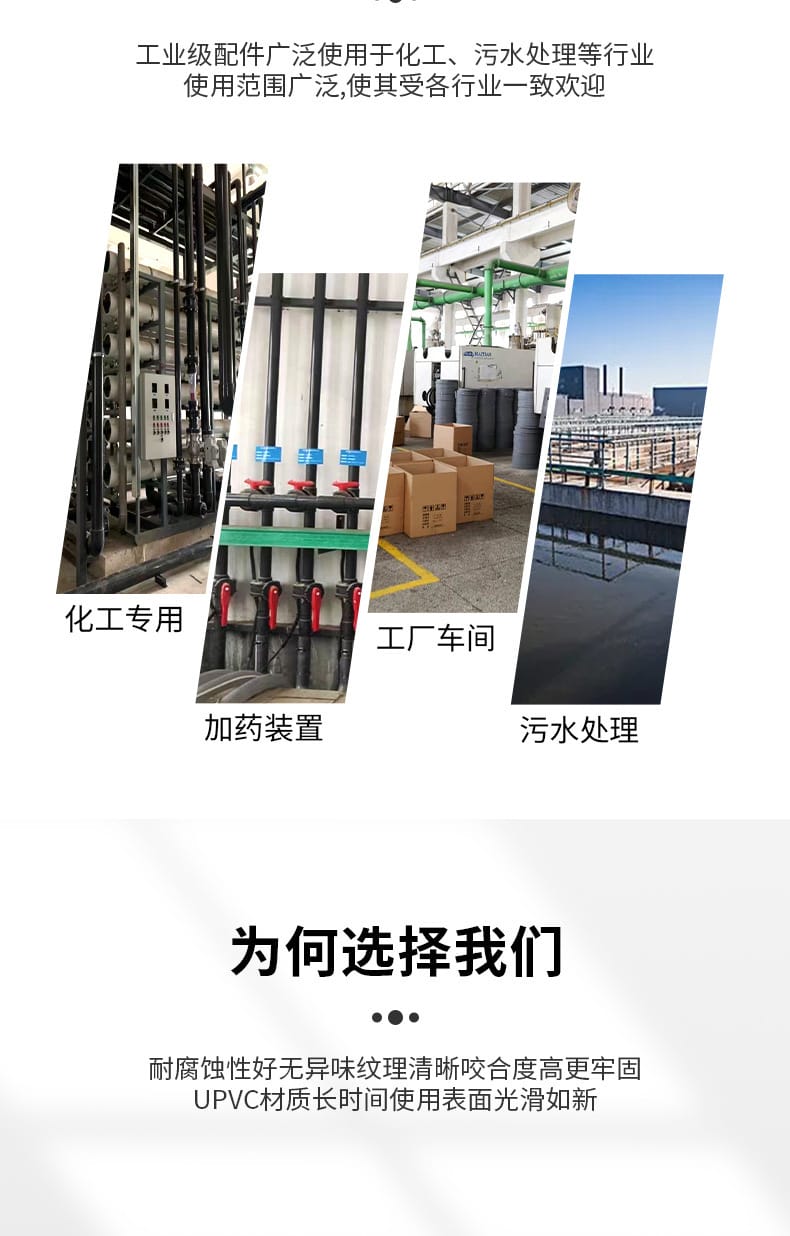

? 應用行業
本產品專為嚴苛工業環境研發，廣泛應用于：
- 化工制造：酸堿液體輸送、反應釜管道連接、化工車間管路系統
- 環保水處理：污水處理廠、加藥裝置、工業廢水排放管網
- 其他工業領域：電鍍廠、制藥廠、造紙廠、海水淡化及各類腐蝕性流體輸送工程
?? 安裝條件
- 連接工藝：采用UPVC專用工業膠水進行承插粘接，嚴禁使用熱熔或焊接。
- 環境要求：施工環境溫度建議保持在 5℃~40℃ 之間，相對濕度適宜，避免在雨天、高濕或強風環境下作業。
- 基面處理：安裝前需徹底清潔管材外壁與法蘭內壁，確保無油污、灰塵、水分及毛刺，保持干燥。
- 配套組件：需搭配同規格金屬法蘭盤、防腐密封墊片（如PTFE或橡膠墊片）及不銹鋼/鍍鋅螺栓組使用。
- 固化時間：涂膠插接后需保持固定壓力 10~15 分鐘，靜置固化 24 小時后方可進行水壓測試或通水運行。
?? 注意事項
- 安全壁厚：為保障系統承壓安全，實際使用中最小壁厚不得低于 2.0mm。
- 介質限制：雖具備優異耐酸堿性能，但嚴禁用于輸送強氧化性介質、高濃度有機溶劑或溫度長期超過 60℃ 的流體。
- 安裝規范：法蘭對接時需嚴格對齊中心距，螺栓應按對角線順序均勻緊固，避免單側受力導致法蘭變形或泄漏。
- 儲運要求：產品應存放于陰涼通風處，避免陽光直射、高溫?zé)嵩醇爸貕憾询B；搬運時輕拿輕放，防止磕碰產生暗裂。
- 定期巡檢：投入運行后建議定期檢查法蘭連接處密封狀態及螺栓緊固度，發現老化或微滲應及時更換密封件或重新粘接。
- 資質保障：本產品通過多項國際標準品質認證與安全檢測，具備外觀設計專利，請認準正規廠家直銷渠道以確保品質與售后支持。
