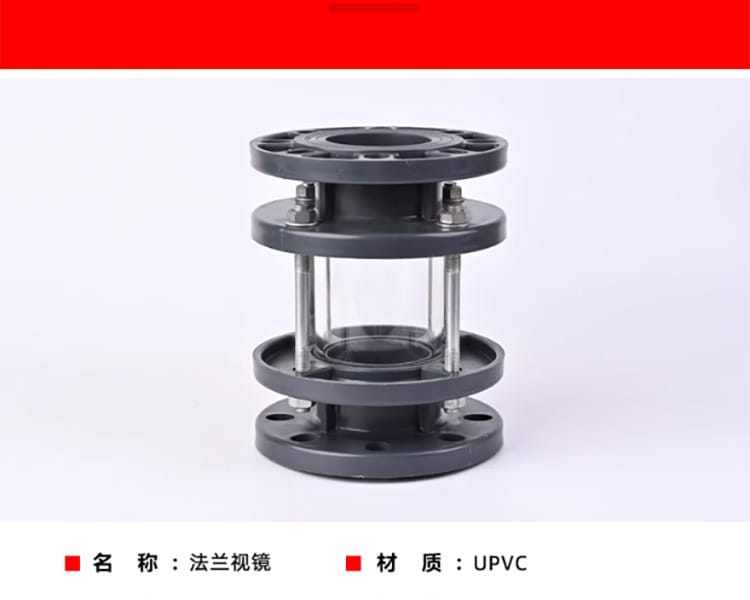

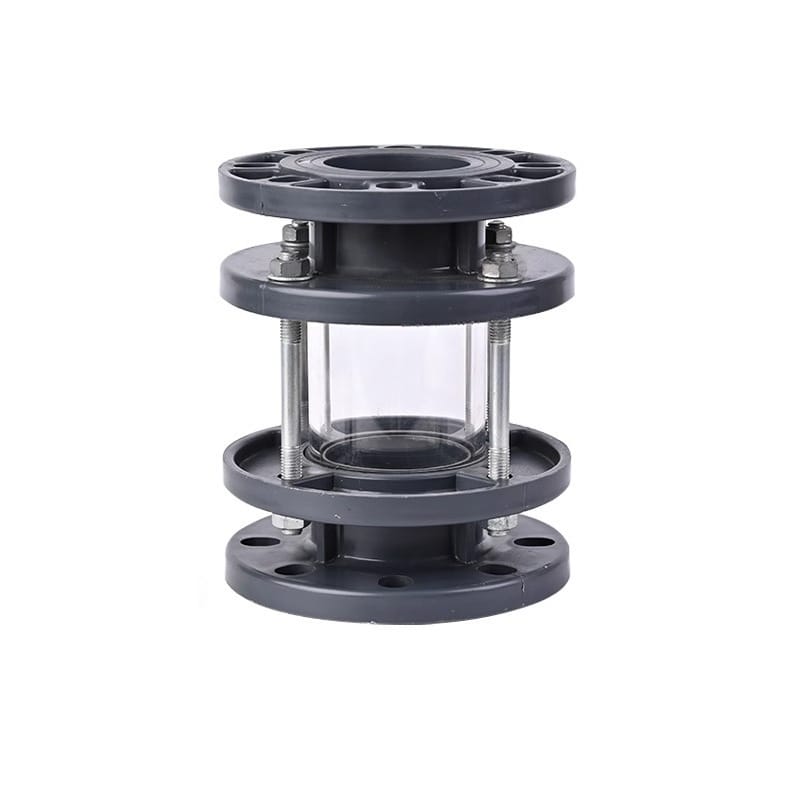

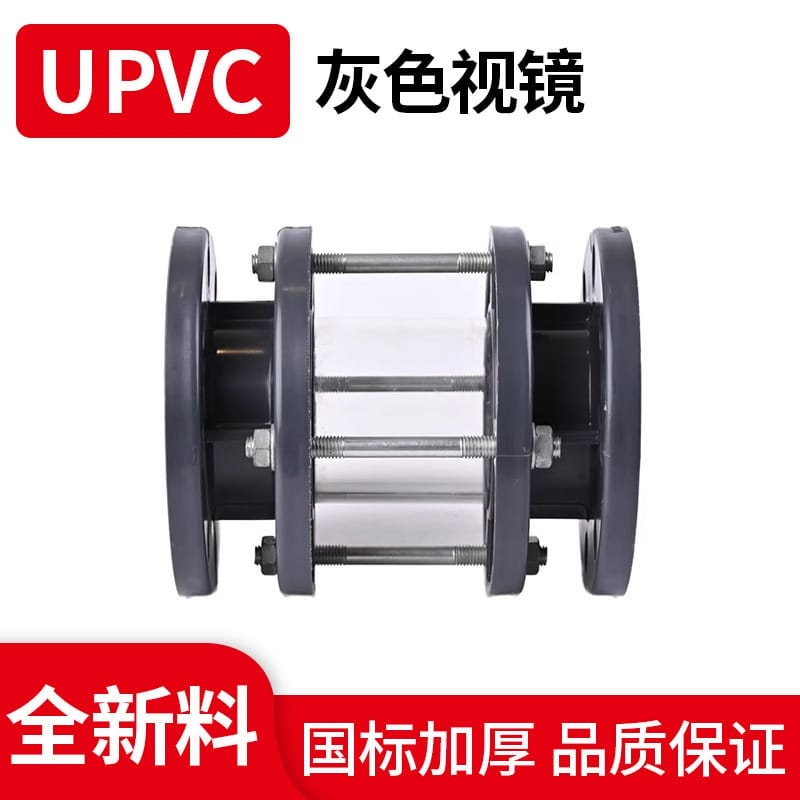

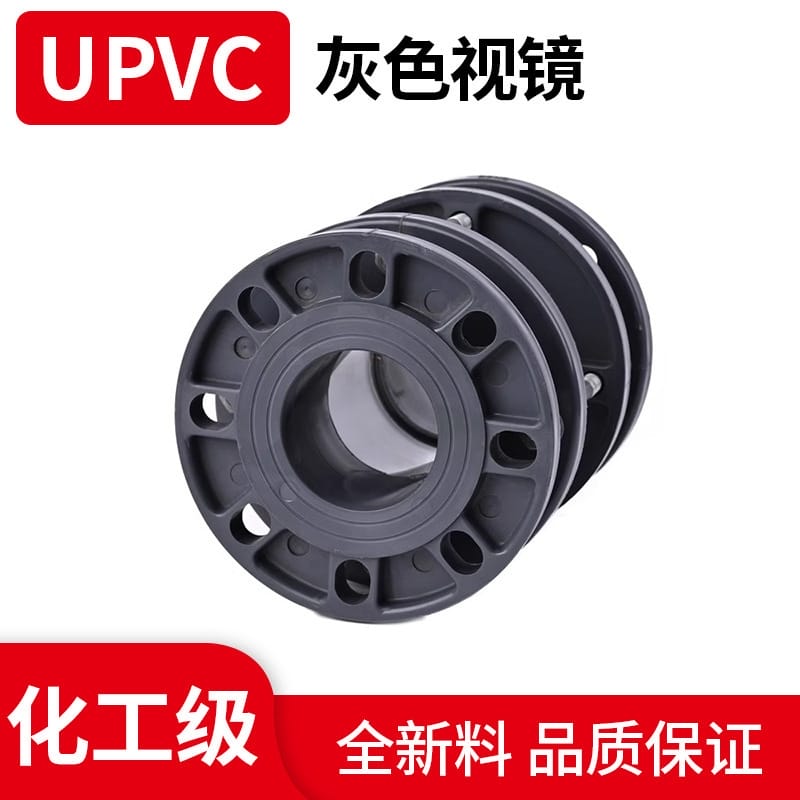

UPVC圓形玻璃視鏡產品技術說明
核心特點

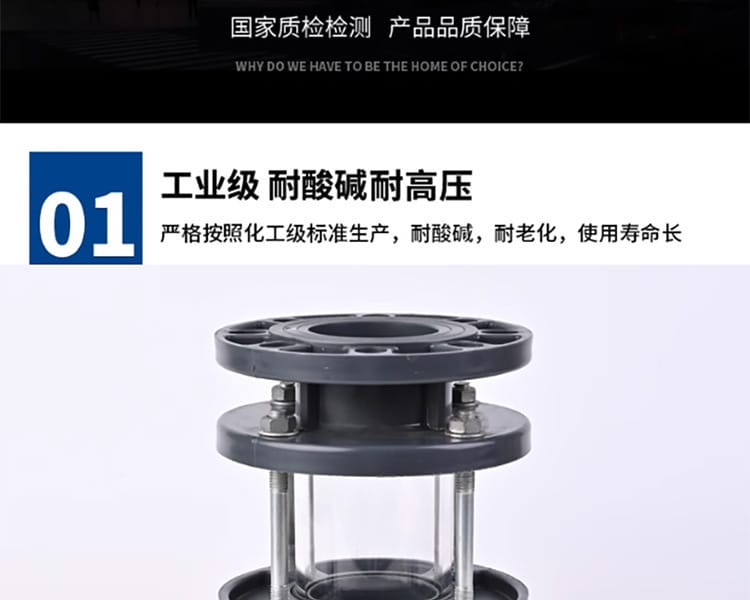

- 化工級高標準制造：嚴格遵循化工級生產標準，專為嚴苛工業環境設計，具備卓越的耐酸堿、耐腐蝕及抗老化性能，使用壽命長久。

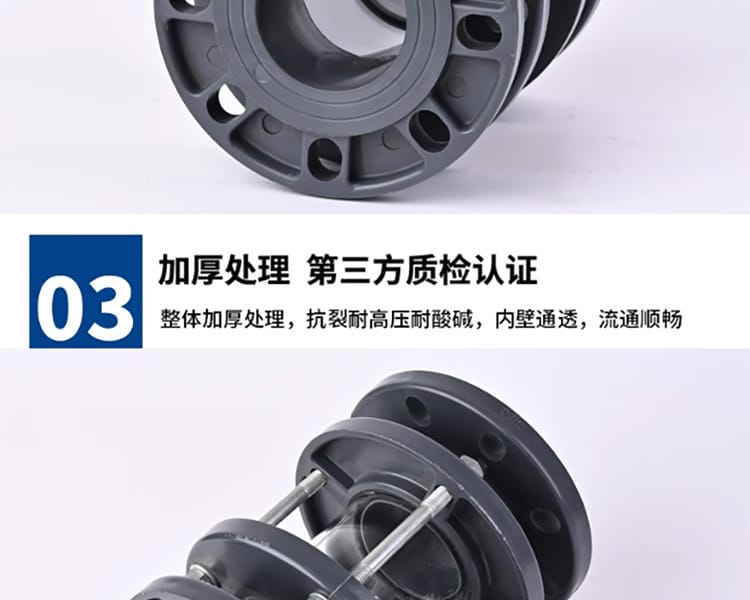

- 高強抗壓防裂設計：整體采用加厚工藝處理，結合優質UPVC全新料，具備出色的抗沖擊與防裂抗壓能力，保障管道系統長期穩定運行。
- 全透明高清觀察：配備高透光率透鏡，內壁通透光滑，流體阻力小、流通順暢，便于實時、清晰地監控管道內部介質流動狀態。
- 權威認證與品質保障：通過CNAS國家實驗室認可、ISO質量及環境管理體系認證，持有涉及飲用水衛生安全產品衛生許可批件，層層質檢，質量無憂。

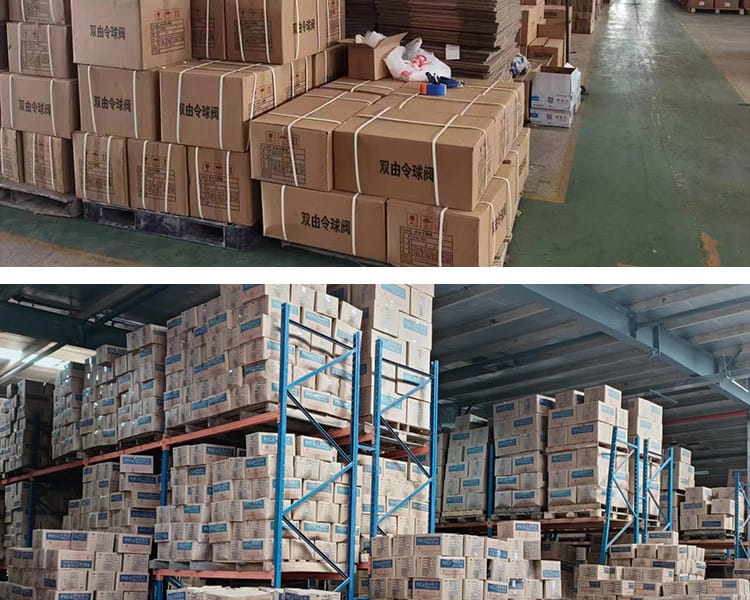

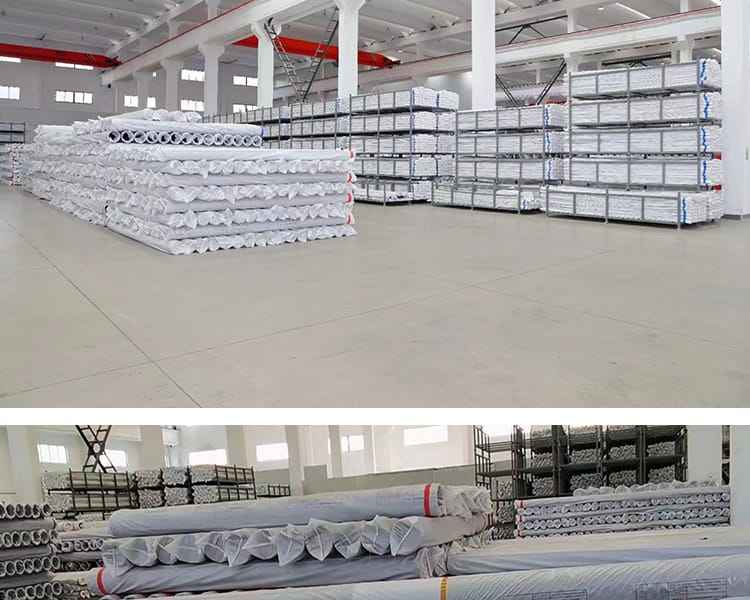

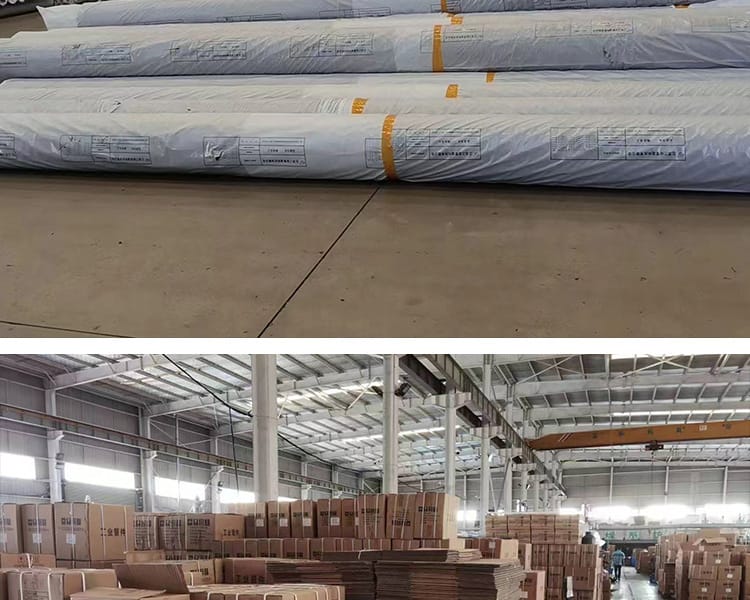

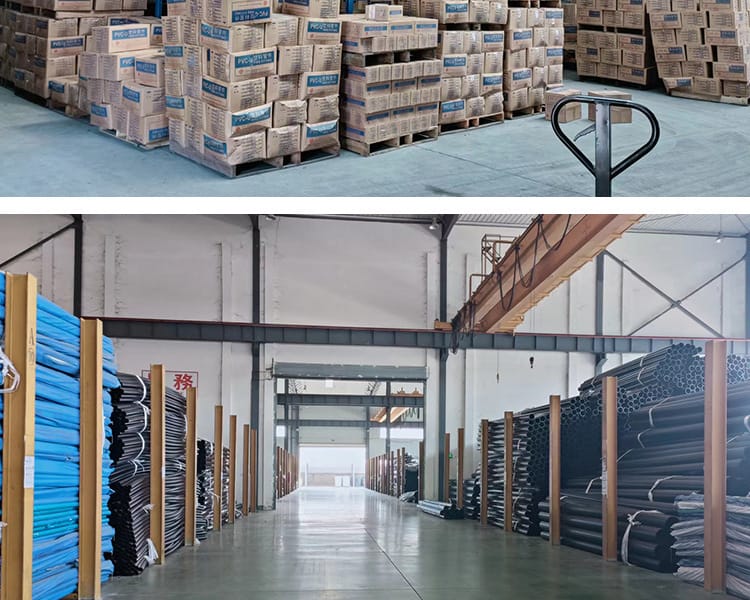

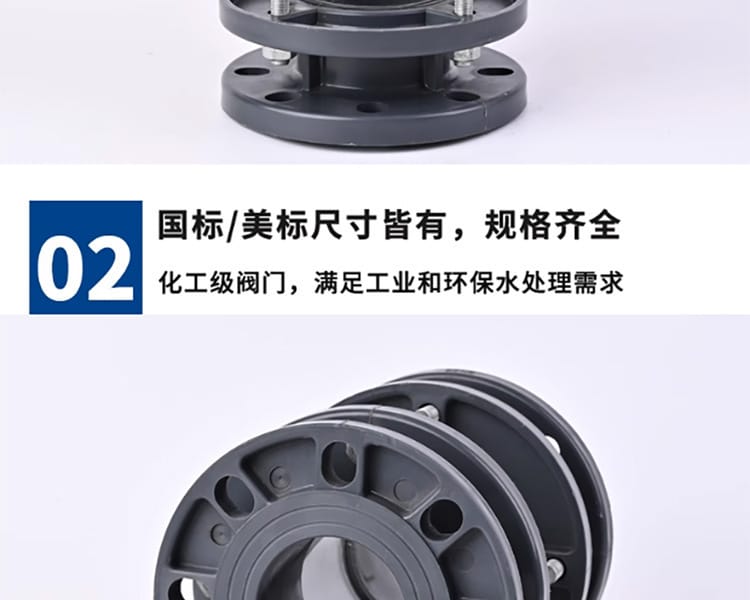

- 規格齊全一站式服務：提供國標/美標雙標準尺寸，覆蓋DN15-DN400全規格。源頭廠家直發，大型倉庫現貨充足，支持一站式采購與專業技術咨詢。
技術參數

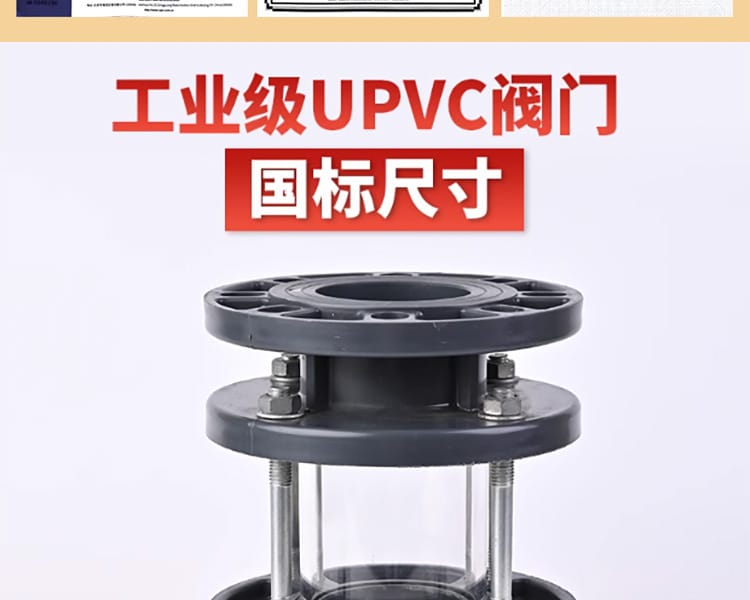

- 主體材質：工業級UPVC（硬聚氯乙烯）
- 外觀顏色：深灰色
- 規格范圍：DN15 - DN400（1" - 16"）
- 執行標準：GB國標 / 美標（ASME/ANSI）
- 連接方式：法蘭連接 / 活接 / 雙由令（支持定制）

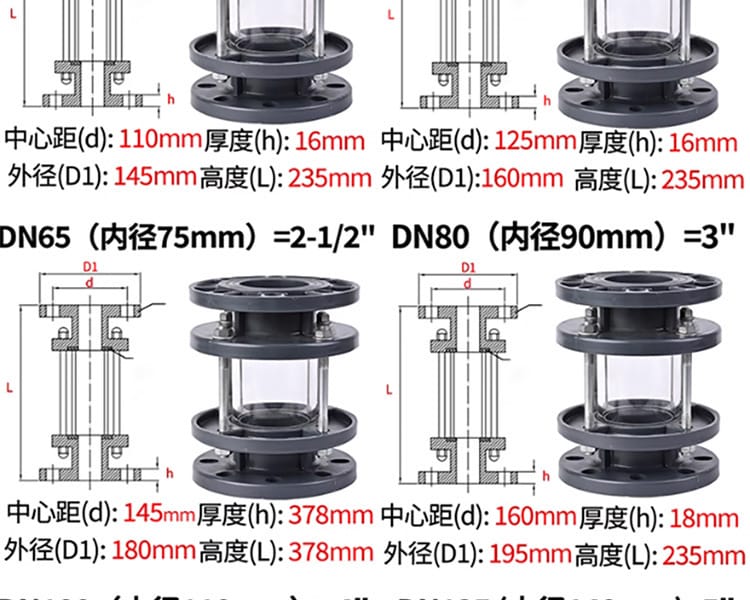

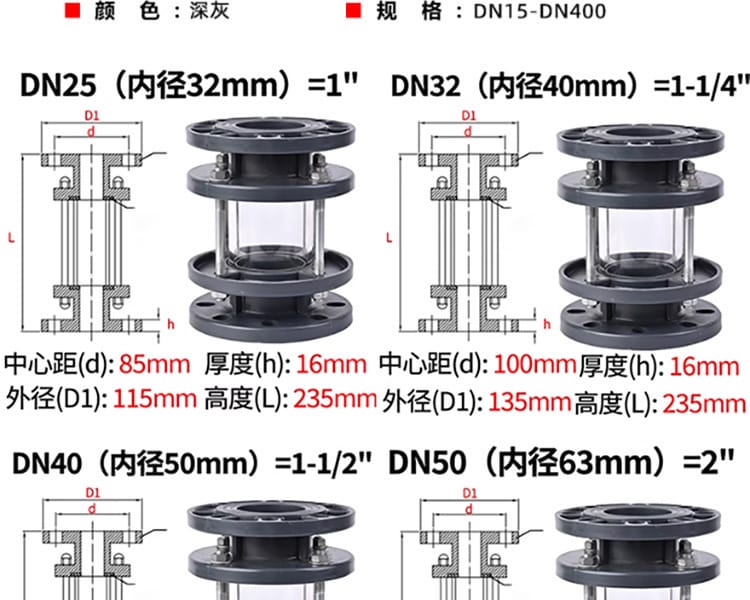

- 主要尺寸對照表：
| 公稱通徑 (DN) | 英寸規格 | 內徑 (mm) | 中心距 d (mm) | 壁厚 h (mm) | 外徑 D1 (mm) | 總高 L (mm) |
|---|---|---|---|---|---|---|
| DN25 | 1" | 32 | 85 | 16 | 115 | 235 |
| DN32 | 1-1/4" | 40 | 100 | 16 | 135 | 235 |
| DN40 | 1-1/2" | 50 | 110 | 16 | 145 | 235 |
| DN50 | 2" | 63 | 125 | 16 | 160 | 235 |
| DN65 | 2-1/2" | 75 | 145 | 18 | 180 | 378 |
| DN80 | 3" | 90 | 160 | 18 | 195 | 235 |
| DN100 | 4" | 110 | 180 | 20 | 215 | 235 |
| DN125 | 5" | 140 | 210 | 20 | 245 | 315 |
| DN150 | 6" | 160 | 240 | 20 | 280 | 370 |
| DN200 | 8" | 225 | 295 | 25 | 340 | 385 |
| DN250 | 10" | 280 | 350 | 28 | 445 | 420 |
(注：具體尺寸以實際出廠圖紙為準，支持非標定制)
應用行業
本產品廣泛應用于對介質觀察、防腐耐壓有嚴格要求的流體輸送系統，主要覆蓋以下領域：
- 化工與石化：酸堿溶液、有機溶劑、腐蝕性化學介質的管道監控。
- 環保與水處理：工業廢水、污水處理、純水制備、循環水系統的流量與狀態觀察。
- 給排水與市政工程：生活飲用水管網、市政供水、農業灌溉系統（具備衛生許可批件）。
- 食品醫藥與輕工：符合衛生標準的流體工藝管道、制藥純化水系統、食品飲料輸送線。
- 其他工業領域：電鍍、冶金、造紙、船舶及海洋工程等特種管道系統。
安裝條件
為確保視鏡安全、高效運行，安裝時需滿足以下條件：
- 管道匹配：安裝管道的公稱通徑、壓力等級（PN10/PN16）及法蘭/活接標準必須與視鏡規格嚴格一致。
- 環境要求：安裝位置應避免長期陽光直射及極端溫差環境；周圍需預留足夠的觀察與維護空間（建議前后直管段長度≥5倍管徑）。
- 溫壓限制：UPVC材質常規工作溫度建議控制在 -10℃ ~ 60℃ 之間，最大工作壓力不超過 1.0~1.6 MPa（具體視規格與溫度而定），嚴禁超溫超壓使用。
- 密封與緊固：安裝前需清潔法蘭面，選用耐介質腐蝕的密封墊片（如PTFE或EPDM）；螺栓需按對角線順序均勻緊固，避免局部應力導致視鏡開裂。
- 支撐固定：大口徑（DN100及以上）視鏡安裝時，管道需配備獨立支架，防止管道自重或振動傳遞至視鏡本體。
注意事項
- 介質兼容性確認：使用前請務必核對介質化學成分與UPVC的耐受性表，避免接觸強氧化性酸、部分芳香烴或酮類溶劑。
- 防沖擊保護：透明觀察窗為精密部件，安裝及運輸過程中嚴禁敲擊、碰撞或踩踏；運行中避免水錘效應沖擊。
- 定期巡檢維護：建議每季度檢查視鏡表面是否有劃痕、裂紋、發白或滲漏現象；發現密封老化或透鏡模糊應及時更換。
- 清潔規范：清洗時請使用軟布與中性清潔劑，嚴禁使用鋼絲球、強酸強堿或有機溶劑擦拭透鏡表面，以免破壞透光層。
- 安全操作：在高壓、高溫或有毒有害介質管道上安裝/拆卸時，必須嚴格執行泄壓、排空及個人防護規程，確保作業安全。
本說明由安徽臺塑華亞塑膠科技有限公司提供，產品支持源頭直發、技術咨詢與定制服務，歡迎海內外經銷商洽談合作。
