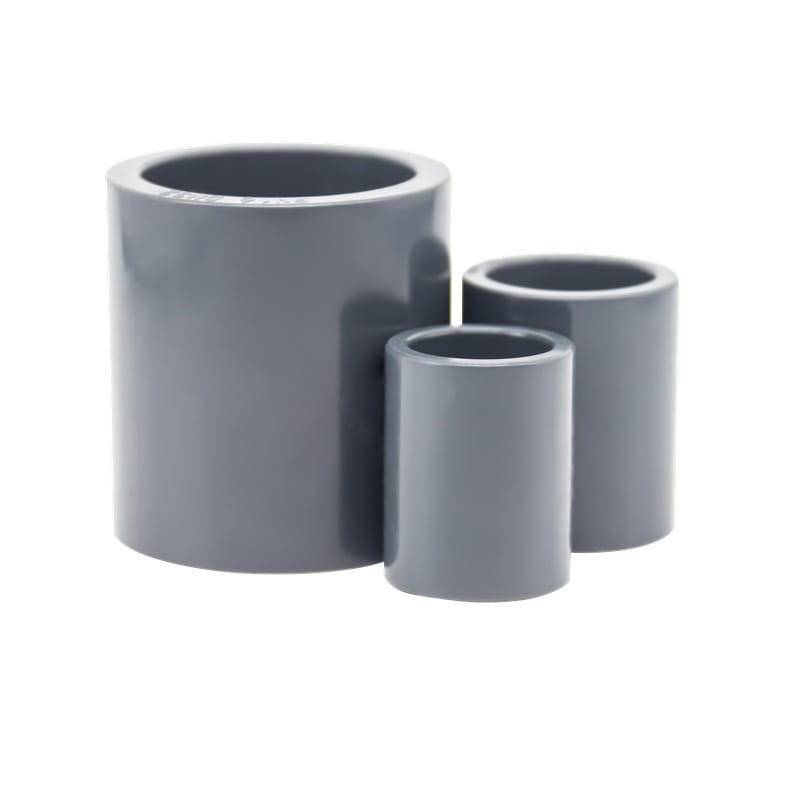

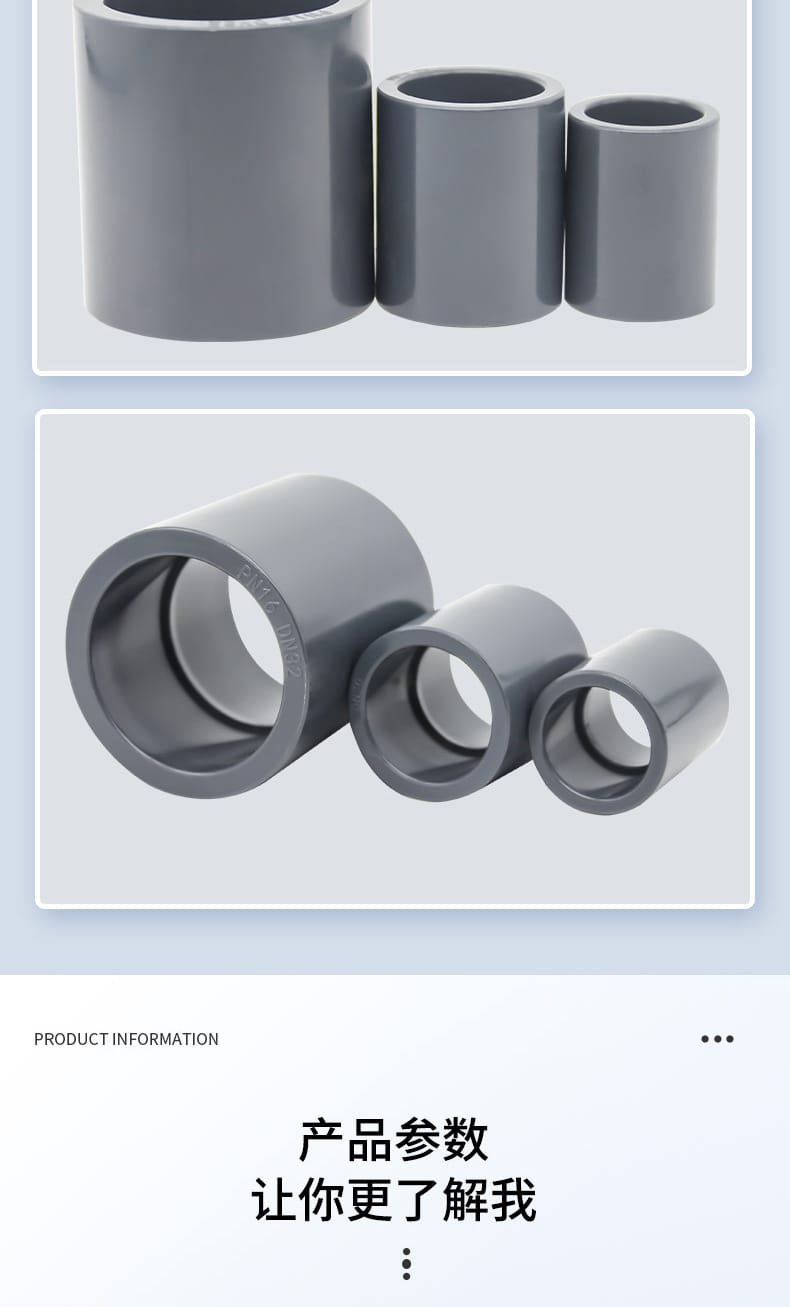

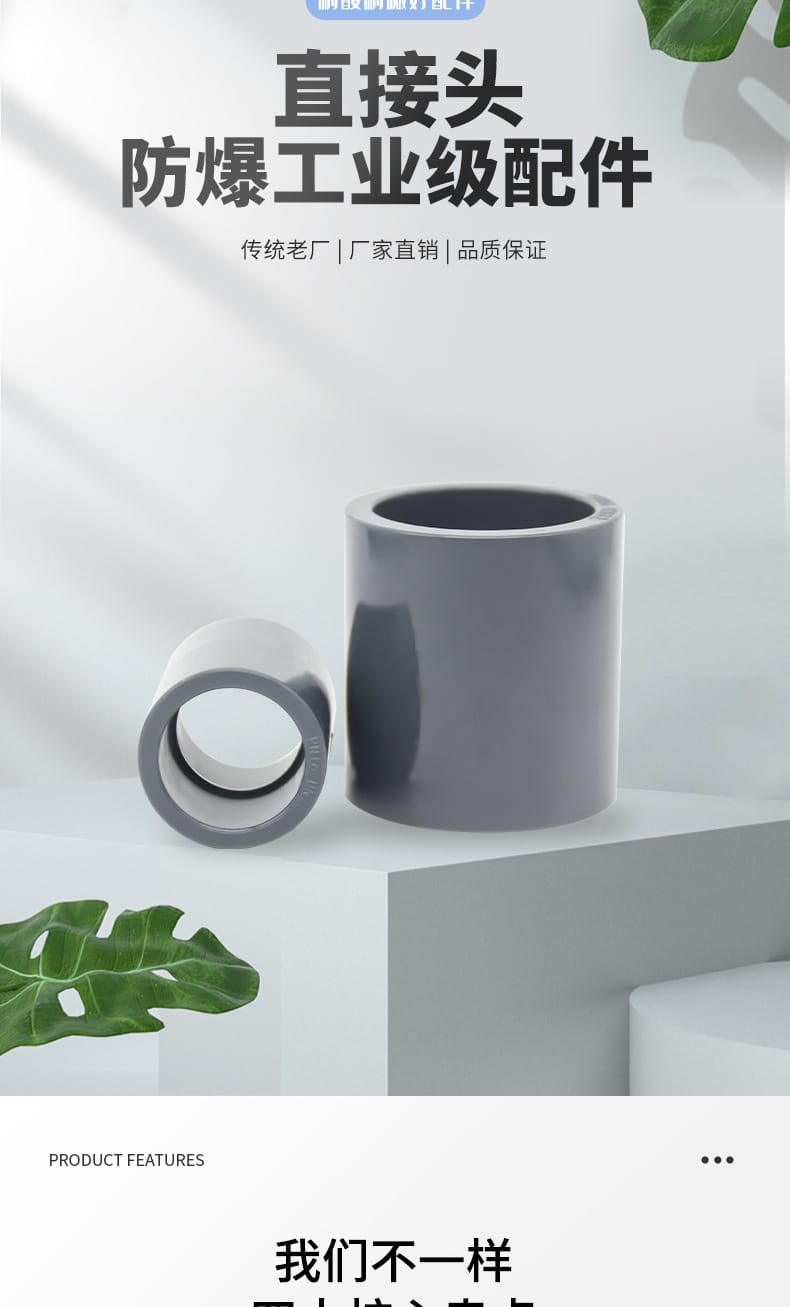

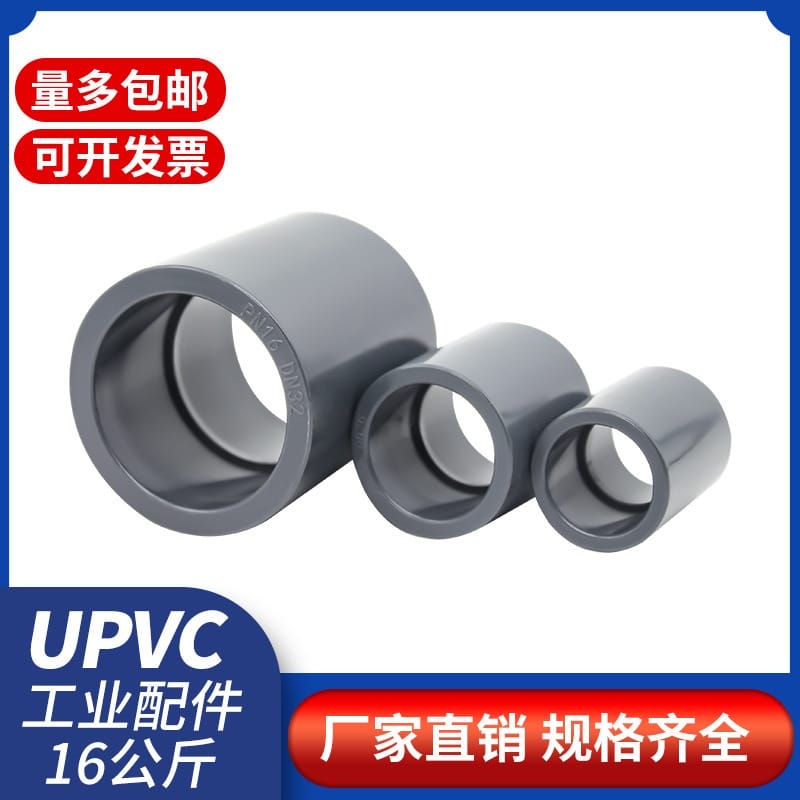

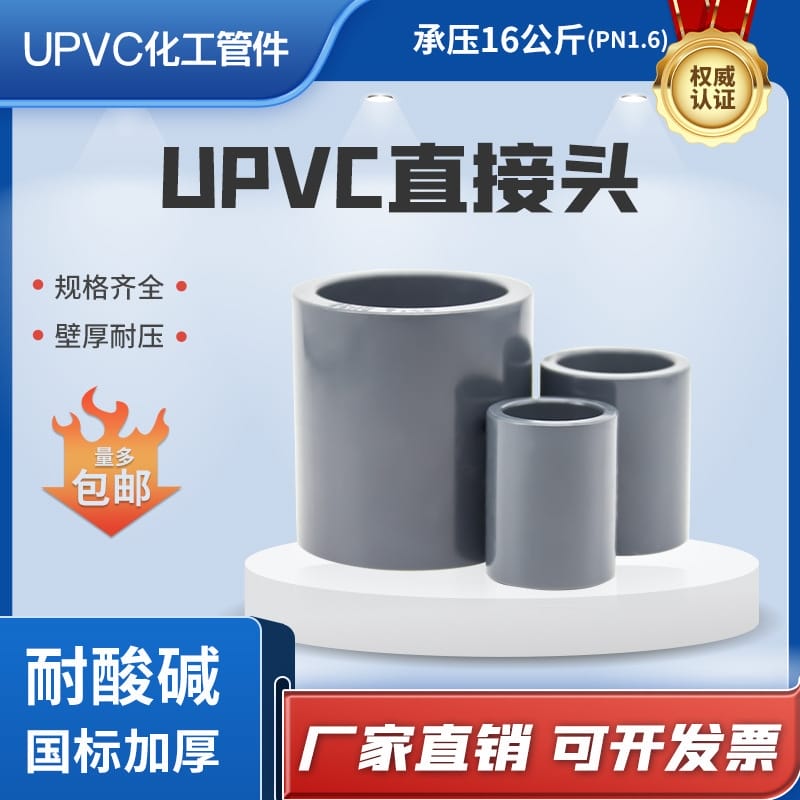

產品概述
本產品為工業級UPVC深灰色直接管箍接頭，采用全新原料生產，嚴格遵循國標加厚工藝設計。具備卓越的耐腐蝕、耐壓及防爆裂性能，專為嚴苛工業環境打造，是化工、環保及流體輸送系統的理想連接配件。
核心特點
- 全新料生產：嚴選工業級優質UPVC原料，杜絕回收料，從源頭確保材質純凈與性能穩定。
- 國標加厚設計：最小壁厚≥2.0mm，結構強化，具備超高強度與優異的防爆裂能力。
- 卓越耐候耐腐：耐酸堿腐蝕、耐低溫、抗老化，長期接觸復雜介質仍保持性能如初。

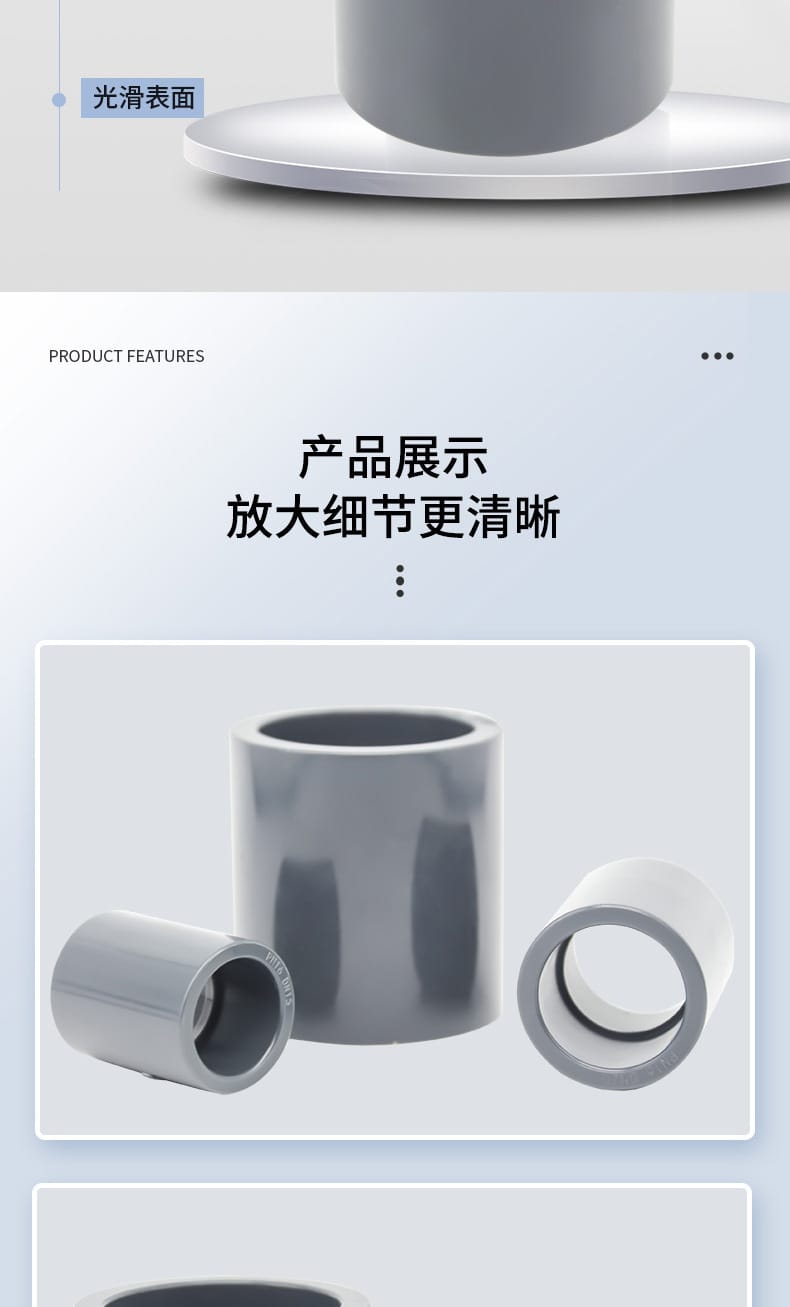

- 精密承插工藝：內壁光滑無異味，外壁紋理清晰，承插咬合度高，密封牢固，杜絕滲漏。
- 高耐壓等級：額定耐壓16公斤（約1.6MPa），深灰色工業外觀，滿足高標準工況需求。
技術參數
- 產品名稱：UPVC工業深灰色直接管箍接頭（直接頭）
- 產品材質：工業級UPVC（全新料）
- 執行標準：國家標準（GB/T）
- 連接方式：專用工業膠水粘接（承插式）
- 額定耐壓：16公斤（1.6MPa）
- 規格范圍：DN15 ~ DN400
- 尺寸參數：詳見下方規格尺寸表（含D1/D2/L1/L2及DN/DE對照）

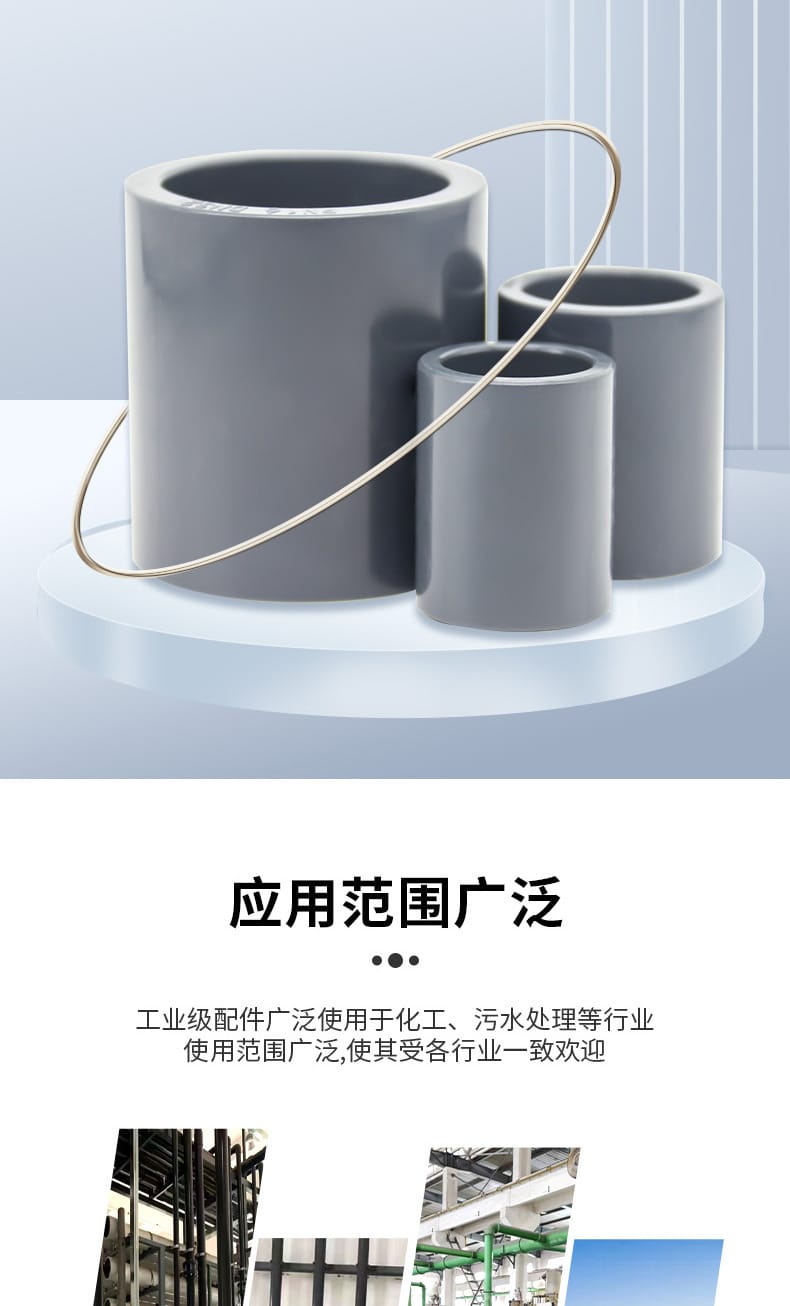

應用行業
廣泛適用于對耐腐蝕、耐壓及安全性要求較高的工業流體輸送場景，主要包括：
- 化工行業：酸堿介質輸送、反應釜配套、化工管網連接。
- 環保與污水處理：廢水排放管網、凈化系統、污泥處理裝置。
- 工業車間與加藥裝置：藥劑投加系統、循環冷卻水系統、工藝流體分配。
- 其他領域：電鍍、造紙、水處理及各類工業防腐工程。
安裝條件
- 環境要求：施工環境溫度宜控制在5℃~40℃，避免在雨雪、高濕或強風天氣露天作業。
- 管材匹配：必須與同規格、同標準的UPVC工業管配套使用，確保承插間隙符合國標公差。
- 表面處理：安裝前需徹底清潔管材插口與管件承口，確保無油污、灰塵、水分及切割毛刺。
- 粘接工藝：使用專用UPVC工業膠水，均勻涂刷承口內側與插口外側，插入后施加旋轉力并固定至初步固化。
- 固化養護：粘接完成后需靜置養護（常溫下建議24小時），待膠水完全固化后方可進行通水或壓力測試。
注意事項
- 嚴禁超壓：系統工作壓力不得超過16公斤，需安裝減壓或緩沖裝置以防瞬時水錘沖擊。
- 溫度限制：適用介質溫度一般為0℃~60℃，嚴禁用于高溫蒸汽、明火或強紫外線直射環境。
- 膠水安全：工業膠水屬易燃易揮發品，施工場所需保持通風并遠離火源，操作人員建議佩戴防護手套與口罩。
- 尺寸核對：規格表數據為理論參考值，實際安裝前請以實物測量為準，確保配合公差在允許范圍內。
- 儲存運輸：避免長期暴曬或重壓堆放，存放于陰涼干燥處，防止管件變形或材質提前老化。
- 定期巡檢：投入使用后建議定期檢查連接處密封狀態，發現滲漏、變形或老化跡象應及時更換。

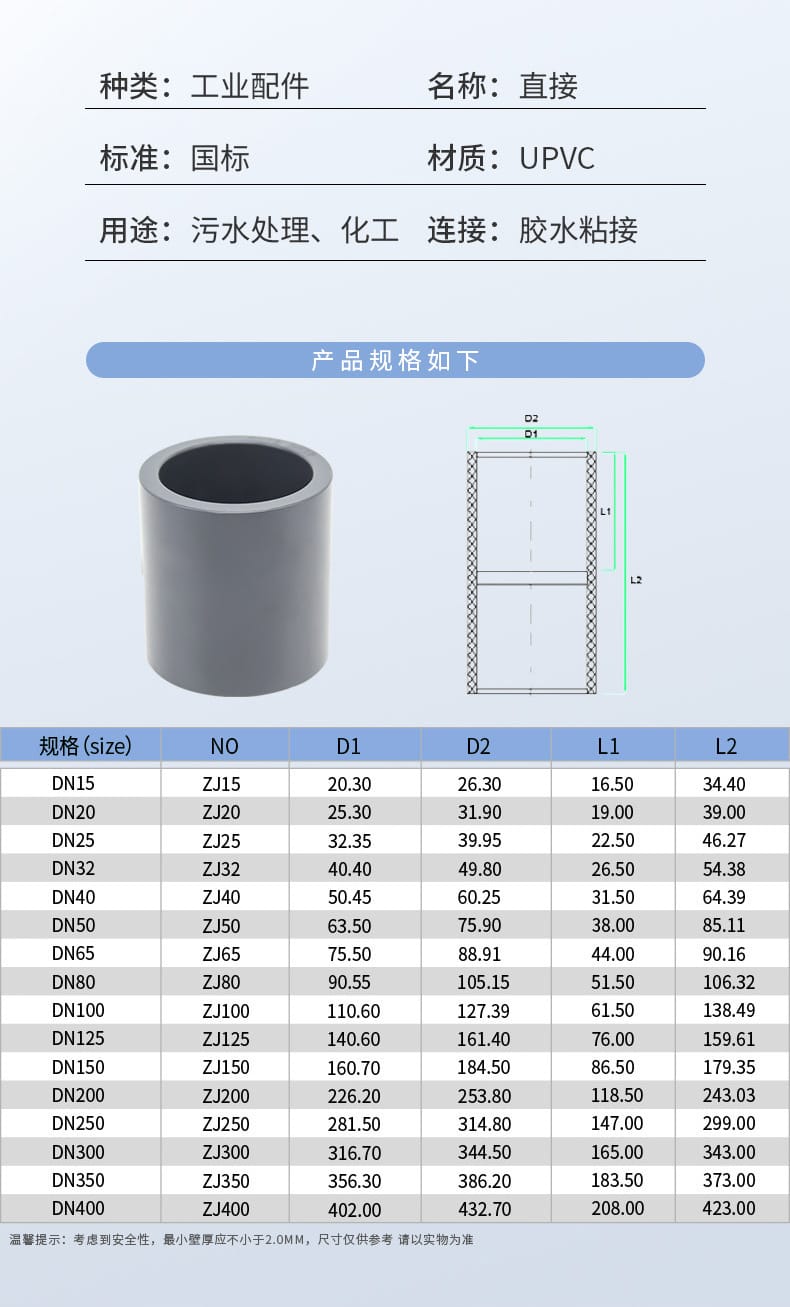

附：規格尺寸與DN/DE對照表
| 規格(DN) |
型號 |
D1(mm) |
D2(mm) |
L1(mm) |
L2(mm) |
| DN15 |
ZJ15 |
20.30 |
26.30 |
16.50 |
34.40 |
| DN20 |
ZJ20 |
25.30 |
31.90 |
19.00 |
39.00 |
| DN25 |
ZJ25 |
32.35 |
39.95 |
22.50 |
46.27 |
| DN32 |
ZJ32 |
40.40 |
49.80 |
26.50 |
54.38 |
| DN40 |
ZJ40 |
50.45 |
60.25 |
31.50 |
64.39 |
| DN50 |
ZJ50 |
63.50 |
75.90 |
38.00 |
85.11 |
| DN65 |
ZJ65 |
75.50 |
88.91 |
44.00 |
90.16 |
| DN80 |
ZJ80 |
90.55 |
105.15 |
51.50 |
106.32 |
| DN100 |
ZJ100 |
110.60 |
127.39 |
61.50 |
138.49 |
| DN125 |
ZJ125 |
140.60 |
161.40 |
76.00 |
159.61 |
| DN150 |
ZJ150 |
160.70 |
184.50 |
86.50 |
179.35 |
| DN200 |
ZJ200 |
226.20 |
253.80 |
118.50 |
243.03 |
| DN250 |
ZJ250 |
281.50 |
314.80 |
147.00 |
299.00 |
| DN300 |
ZJ300 |
316.70 |
344.50 |
165.00 |
343.00 |
| DN350 |
ZJ350 |
356.30 |
386.20 |
183.50 |
373.00 |
| DN400 |
ZJ400 |
402.00 |
432.70 |
208.00 |
423.00 |

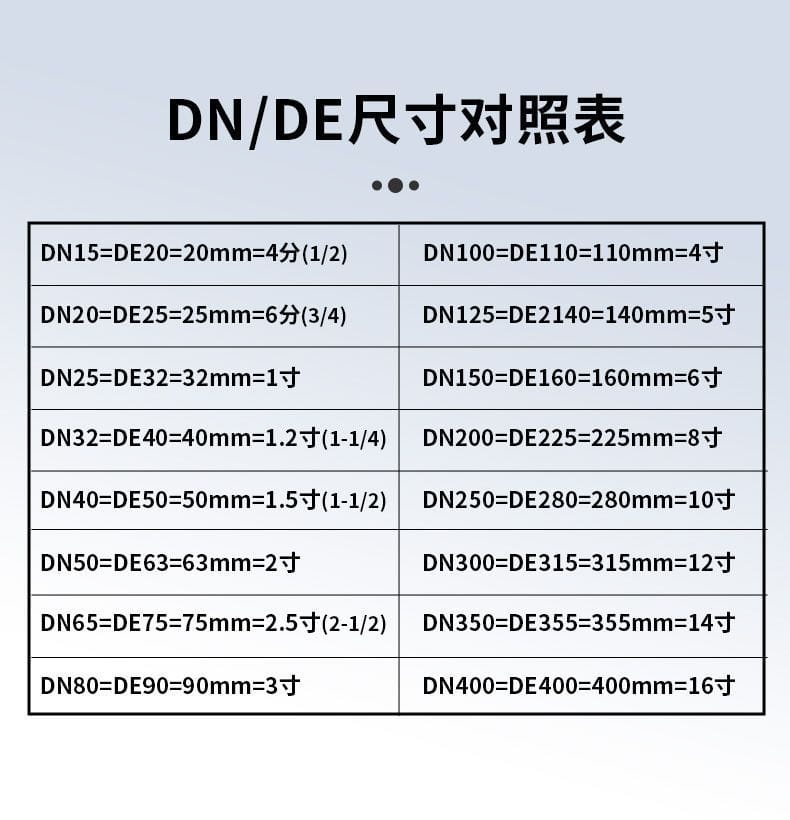

DN/DE 尺寸對照參考
DN15=DE20(4分) | DN20=DE25(6分) | DN25=DE32(1寸) | DN32=DE40(1.2寸) | DN40=DE50(1.5寸) | DN50=DE63(2寸) | DN65=DE75(2.5寸) | DN80=DE90(3寸) | DN100=DE110(4寸) | DN125=DE140(5寸) | DN150=DE160(6寸) | DN200=DE225(8寸) | DN250=DE280(10寸) | DN300=DE315(12寸) | DN350=DE355(14寸) | DN400=DE400(16寸)
(注：尺寸數據僅供參考，實際產品請以實物為準。廠家提供原廠生產、正品保障、可開發票及一對一技術指導售后支持。)
