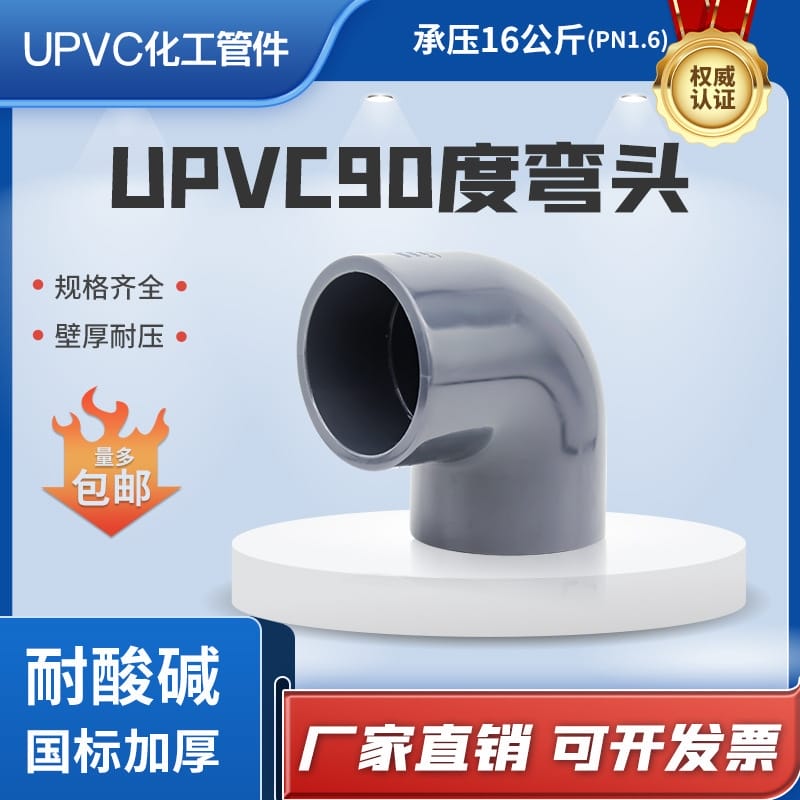

工業深灰色16公斤90°UPVC彎頭產品說明書
一、 核心特點

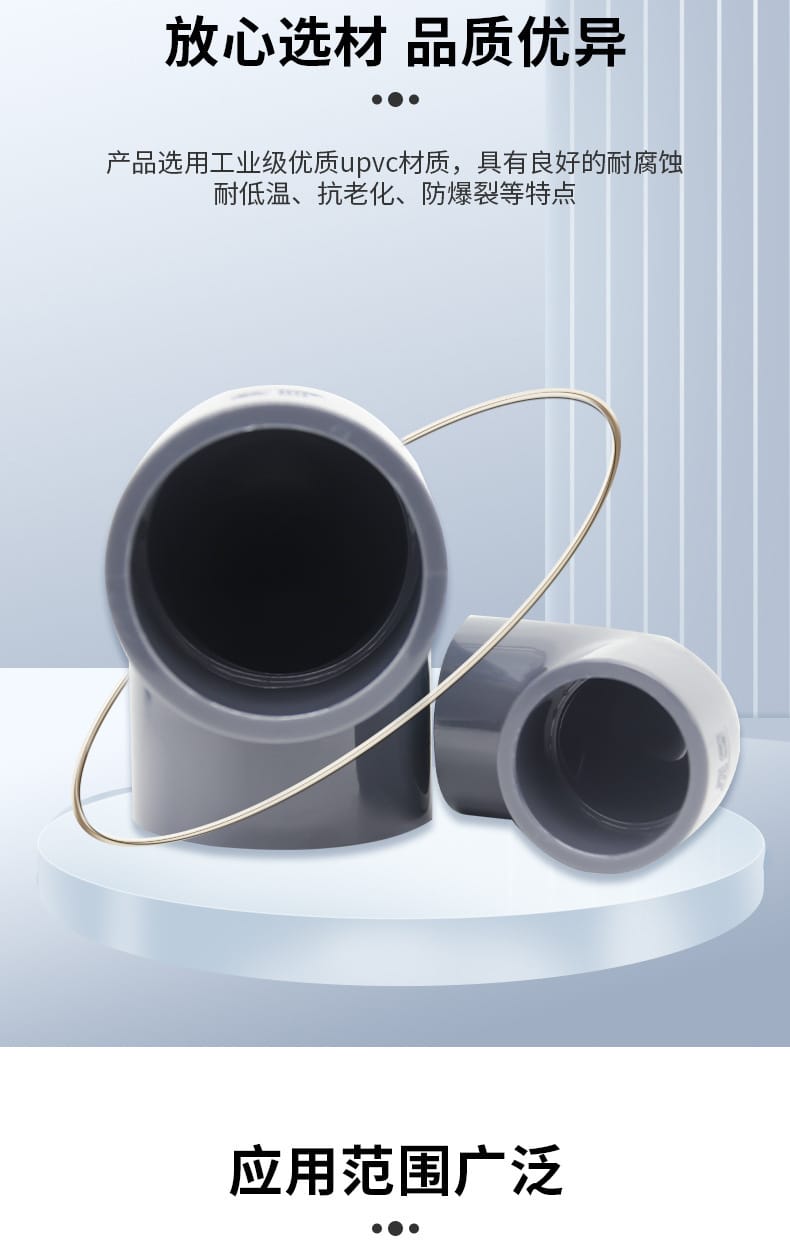

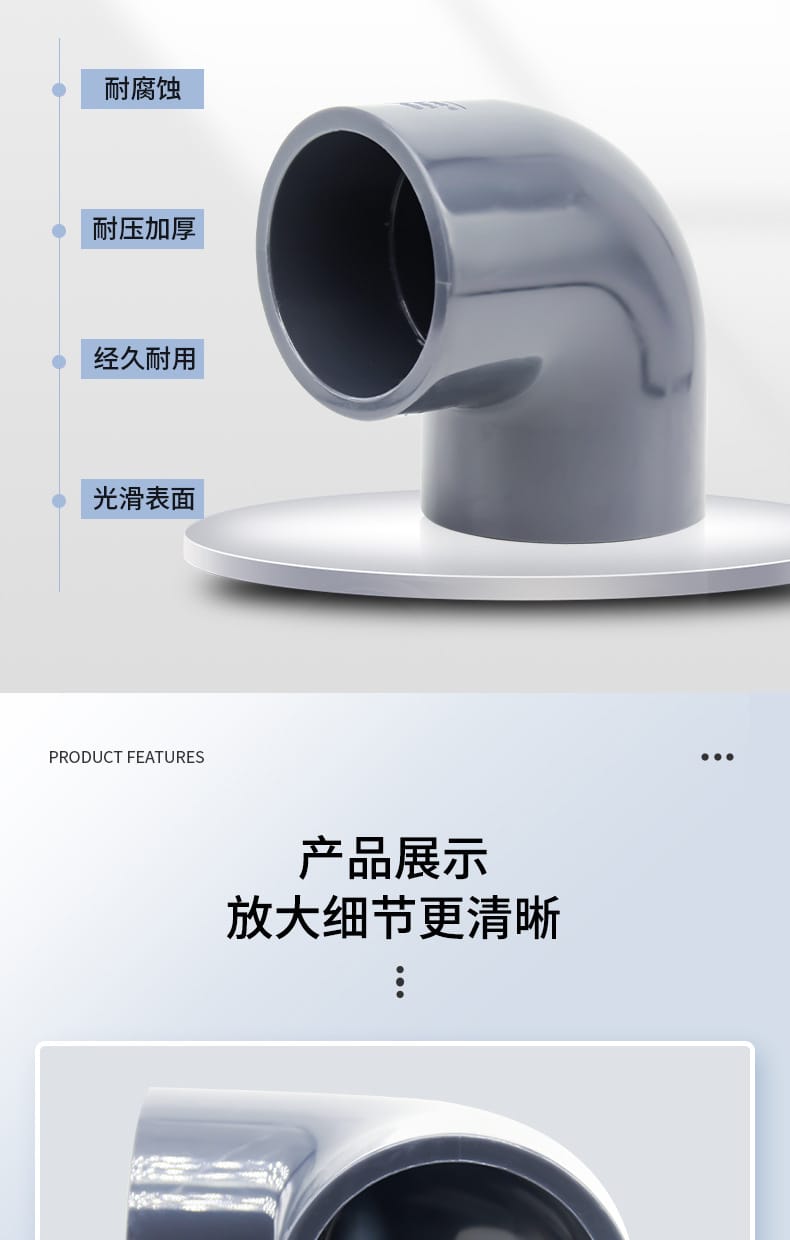

- 卓越耐蝕：采用100%全新工業級UPVC原料，具備優異的耐強酸、耐強堿及抗化學腐蝕性能，輕松應對復雜介質環境。

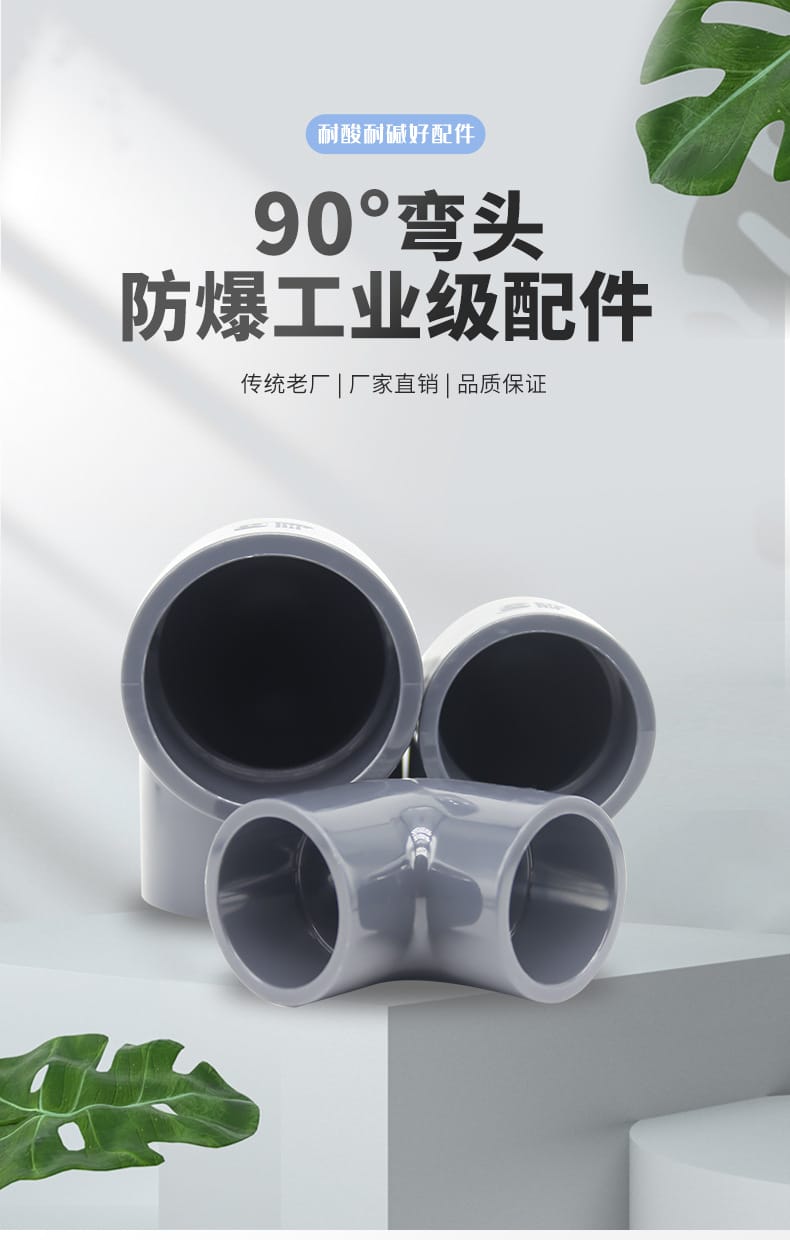

- 高強度防爆：國標加厚設計，額定承壓達16公斤，超高強度與防爆裂特性確保管道系統在高壓工況下長期穩定運行。
- 精密工藝：內壁光滑無異味，紋理清晰；承插口咬合度高，連接牢固嚴密，有效杜絕滲漏隱患，使用壽命大幅延長。
- 長效抗老：耐低溫、抗紫外線及抗老化性能突出，長期使用表面依然光滑如新，顯著降低后期維護與更換成本。

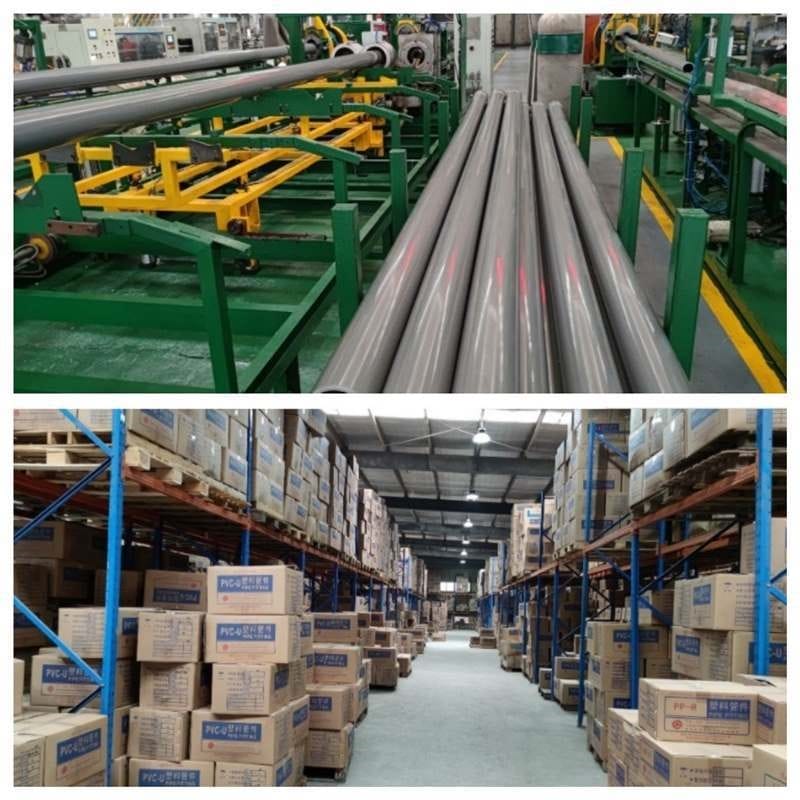

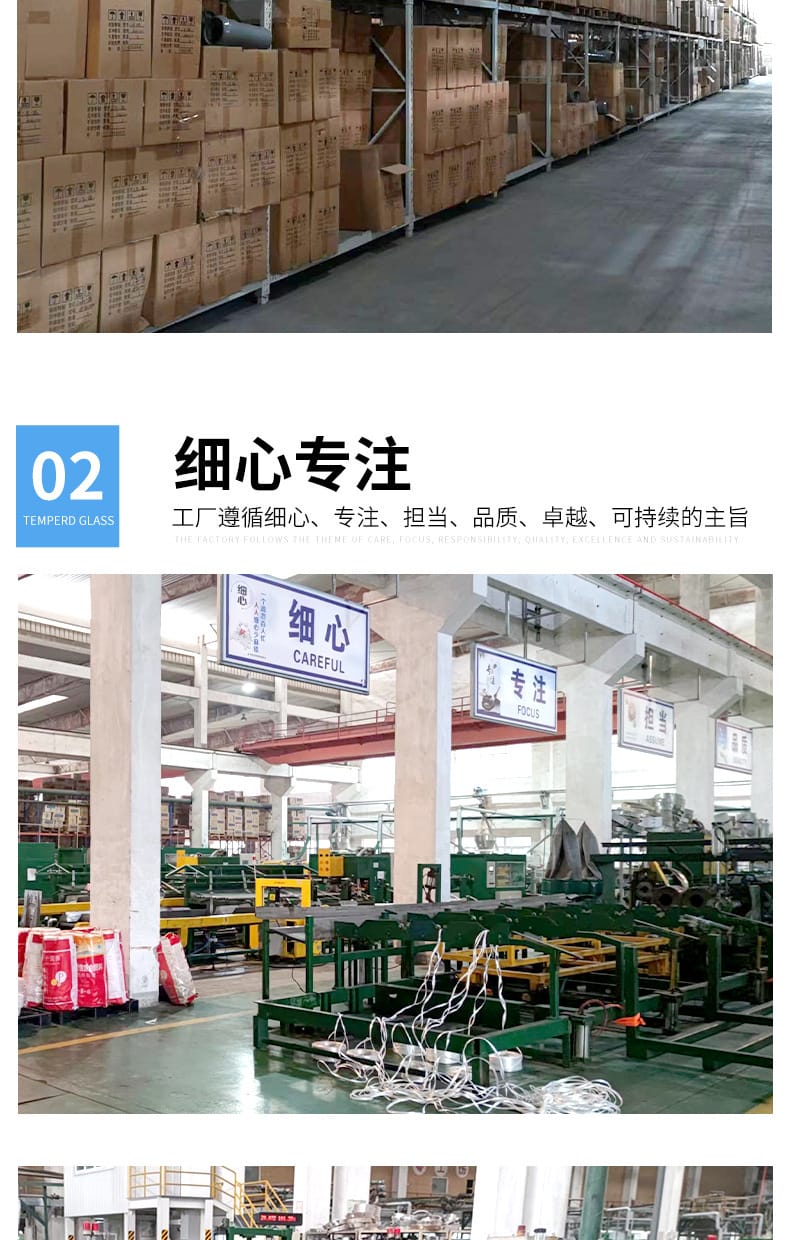

- 權威認證：傳統實力老廠直銷，通過26項、5項、6項、12項等多維度安全與環保檢測，持有外觀專利與產品認證，品質全程可溯。
二、 技術參數

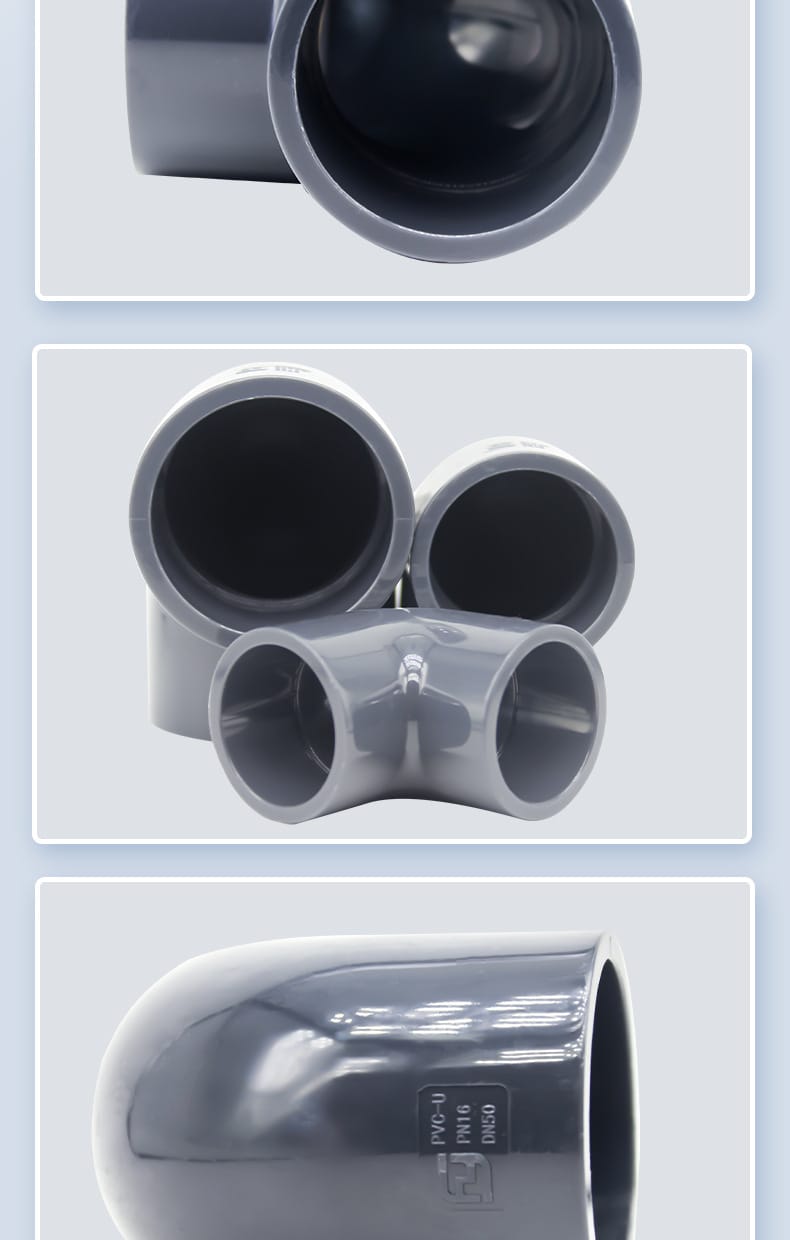

- 產品名稱：工業深灰色90°UPVC彎頭
- 產品材質：工業級UPVC（全新料）
- 執行標準：國家標準（國標）
- 額定承壓：16公斤（1.6MPa）
- 連接方式：專用工業膠水粘接
- 安全壁厚：≥2.0mm
- 規格范圍：DN15 ～ DN400

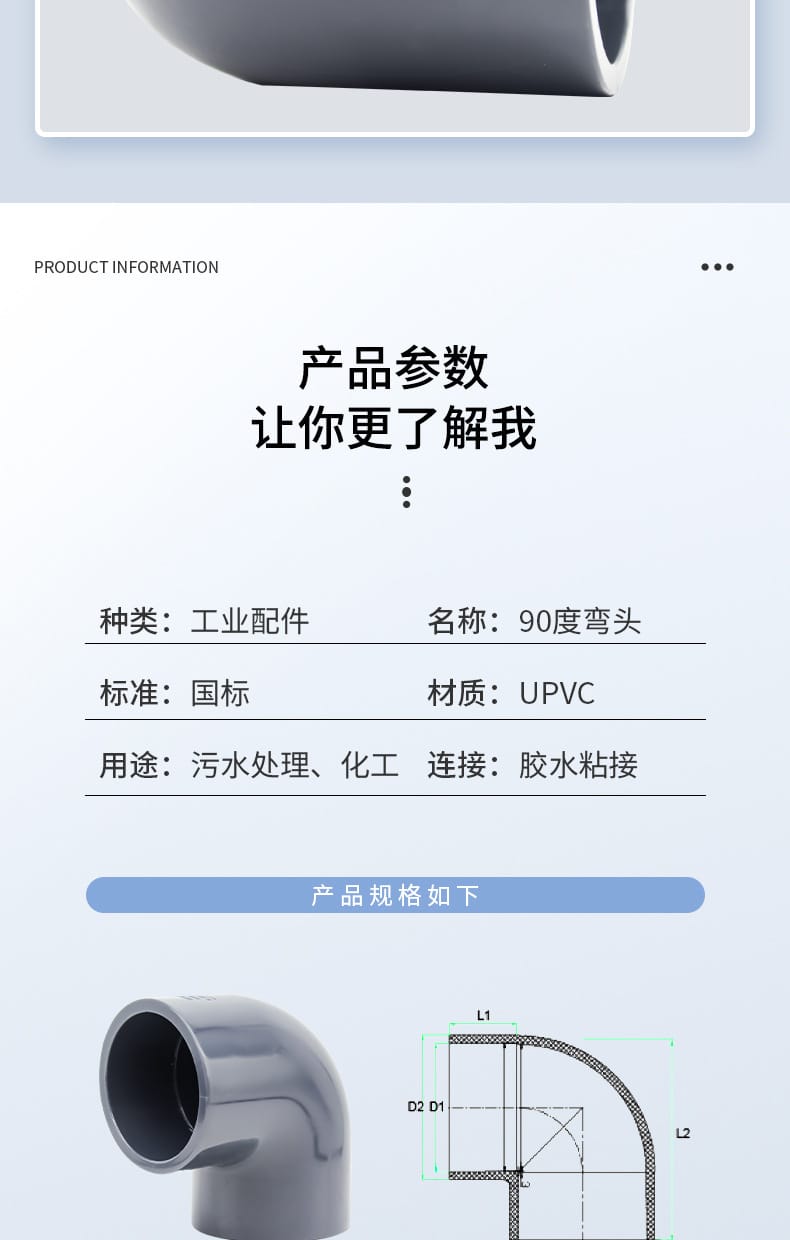

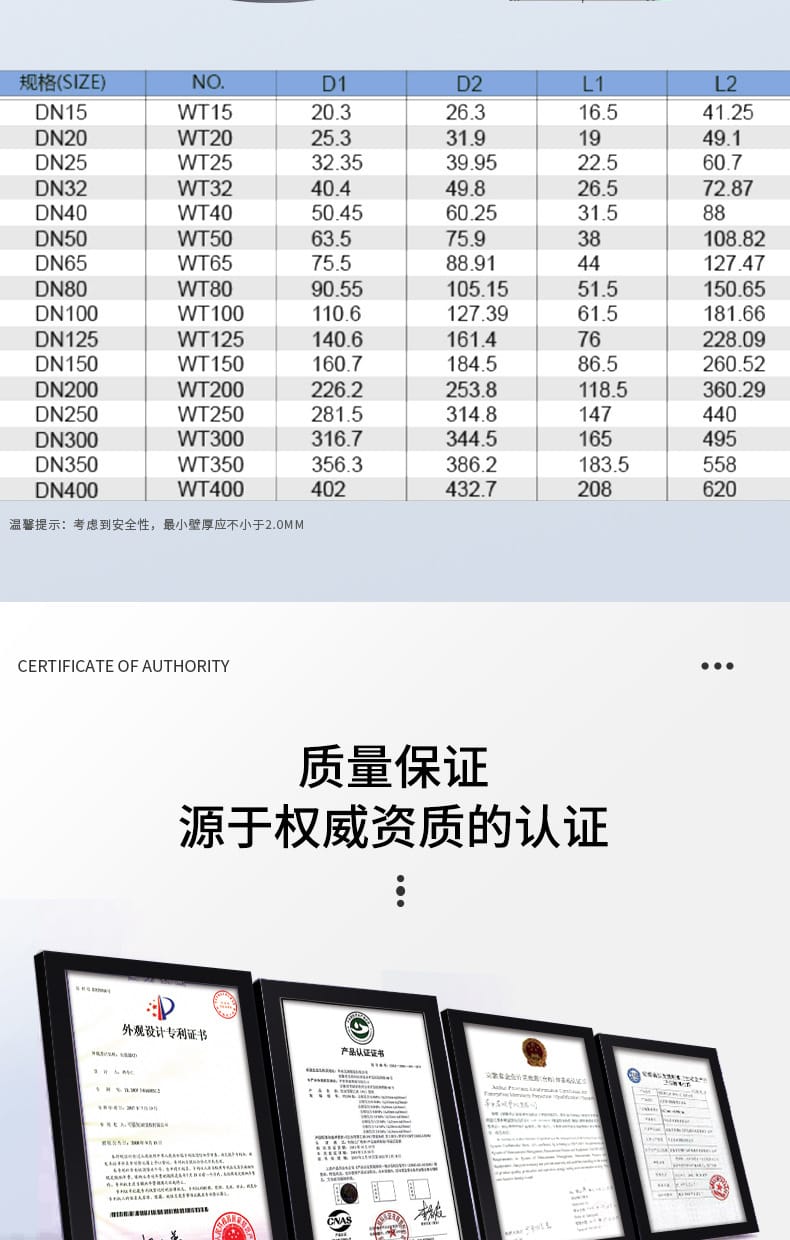

- 詳細尺寸參數：
| 規格(SIZE) | 型號(NO.) | 外徑D1(mm) | 承口內徑D2(mm) | 中心高L1(mm) | 弧長L2(mm) |
|------------|-----------|------------|----------------|--------------|------------|
| DN15 | WT15 | 20.3 | 26.3 | 16.5 | 41.25 |
| DN20 | WT20 | 25.3 | 31.9 | 19.0 | 49.10 |
| DN25 | WT25 | 32.35 | 39.95 | 22.5 | 60.70 |
| DN32 | WT32 | 40.4 | 49.8 | 26.5 | 72.87 |
| DN40 | WT40 | 50.45 | 60.25 | 31.5 | 88.00 |
| DN50 | WT50 | 63.5 | 75.9 | 38.0 | 108.82 |
| DN65 | WT65 | 75.5 | 88.91 | 44.0 | 127.47 |
| DN80 | WT80 | 90.55 | 105.15 | 51.5 | 150.65 |
| DN100 | WT100 | 110.6 | 127.39 | 61.5 | 181.66 |
| DN125 | WT125 | 140.6 | 161.4 | 76.0 | 228.09 |
| DN150 | WT150 | 160.7 | 184.5 | 86.5 | 260.52 |
| DN200 | WT200 | 226.2 | 253.8 | 118.5 | 360.29 |
| DN250 | WT250 | 281.5 | 314.8 | 147.0 | 440.00 |
| DN300 | WT300 | 316.7 | 344.5 | 165.0 | 495.00 |
| DN350 | WT350 | 356.3 | 386.2 | 183.5 | 558.00 |
| DN400 | WT400 | 402.0 | 432.7 | 208.0 | 620.00 |
三、 應用行業

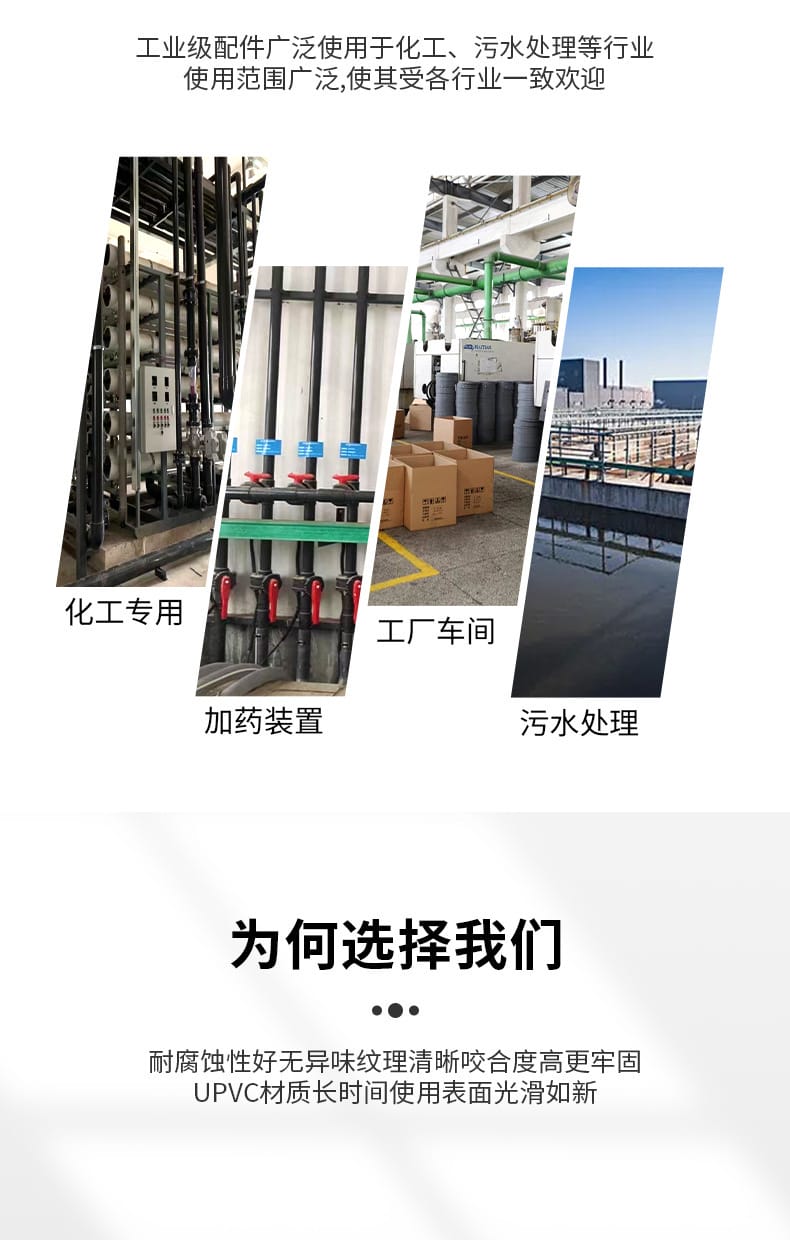

本產品專為嚴苛工業流體輸送環境設計，廣泛適用于以下領域：
- 化工制造：化工廠車間工藝管道、酸堿介質輸送、加藥裝置配套及反應釜循環系統。
- 環保水務：城市及工業污水處理管網、廢水排放系統、純水制備與中水回用工程。
- 其他工業：電鍍、制藥、冶金、海水淡化、實驗室排風排水等對耐腐蝕、衛生及密封性要求較高的流體輸送系統。
四、 安裝條件
- 環境要求：施工區域需保持清潔、干燥、通風，環境溫度建議在5℃～35℃之間，避免雨雪、高濕或強風環境作業。
- 工具與輔材：需配備專用UPVC切割鋸、倒角器、細砂紙、無塵清潔布及工業級UPVC專用膠水。
- 預處理工藝：管材切割面必須平整垂直，承插口內外壁需徹底清潔去污，并用砂紙輕微打磨以去除氧化層，增加粘接附著力。
- 粘接操作：膠水需均勻、快速涂抹于承口內壁與插口外壁，插入后保持軸向壓力1～2分鐘，確保管件與管材軸線嚴格對齊，嚴禁強行扭轉或錯位。
- 固化養護：粘接完成后需靜置固化，常溫下初步固化需2小時，完全固化及系統試壓建議等待24小時以上，期間嚴禁受力或通水。
五、 注意事項
- 壁厚安全紅線：為保障承壓安全，產品最小壁厚嚴格設計為≥2.0mm，驗收與使用時務必核對，嚴禁使用壁厚不達標或再生料產品。
- 溫壓限制：UPVC材質適用溫度范圍為0℃～60℃，嚴禁超溫、超壓（16公斤）運行，不適用于輸送易燃易爆、強氧化性或高溫蒸汽介質。
- 膠水規范：必須使用原廠或認證配套的工業級UPVC膠水，嚴禁混用PVC-U、PPR、PE等其他材質粘合劑，以免發生化學反應導致脆化或開裂。

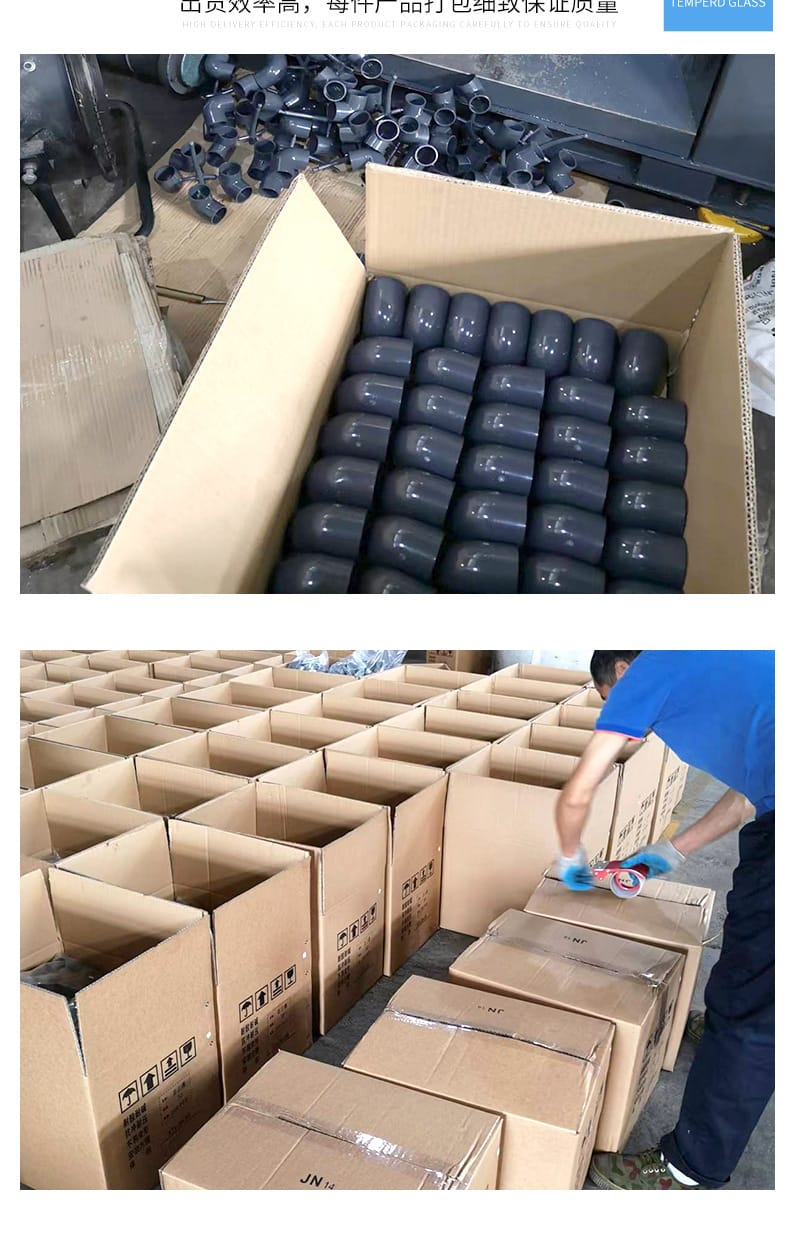

- 儲運防護：存放于陰涼避光處，遠離熱源、明火與尖銳物體；搬運時輕拿輕放，避免重壓、堆疊過高或跌落造成隱性應力裂紋。
- 定期巡檢：系統投運后應定期檢查彎頭連接處是否有滲漏、應力變形、發白或老化發脆現象，發現異常及時停機泄壓并更換，確保生產安全。
