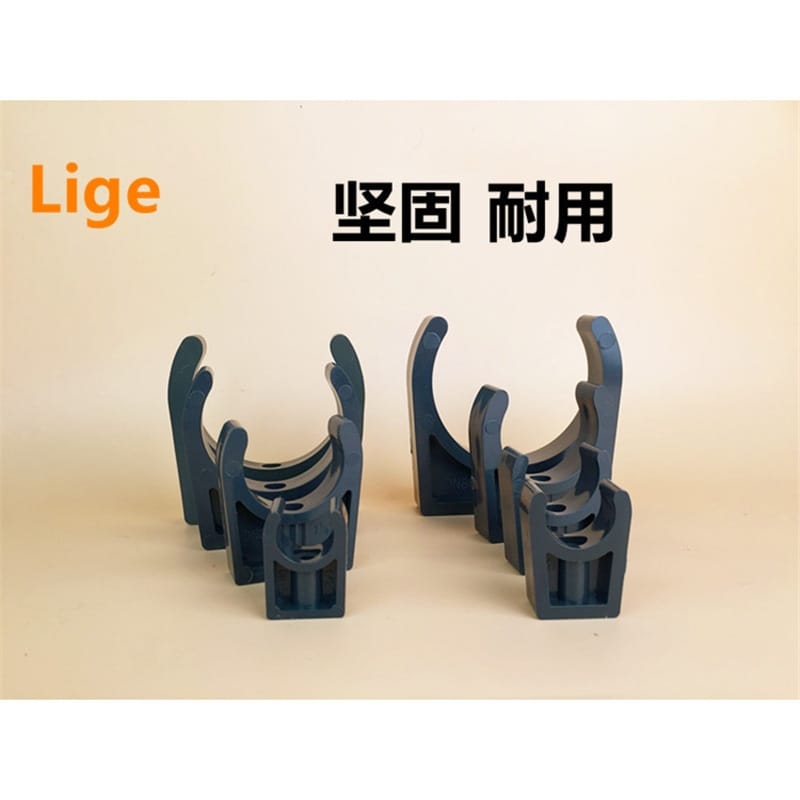

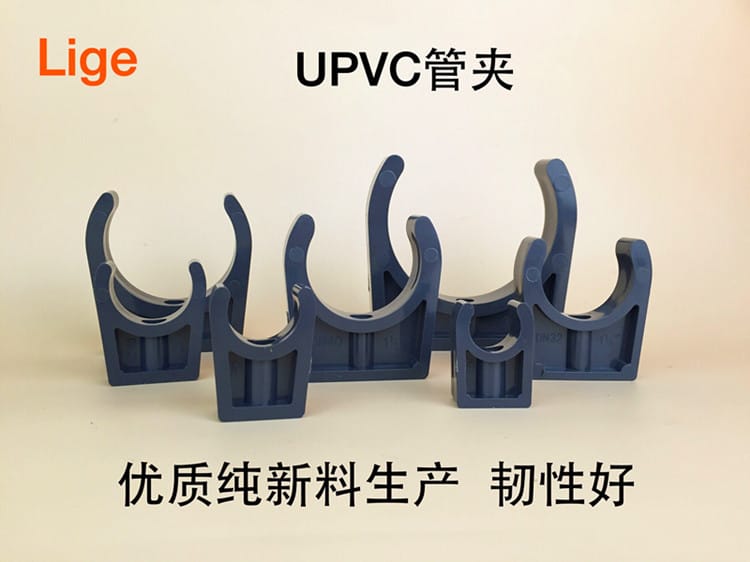

高端品質加厚UPVC管夾產品技術說明
核心特點

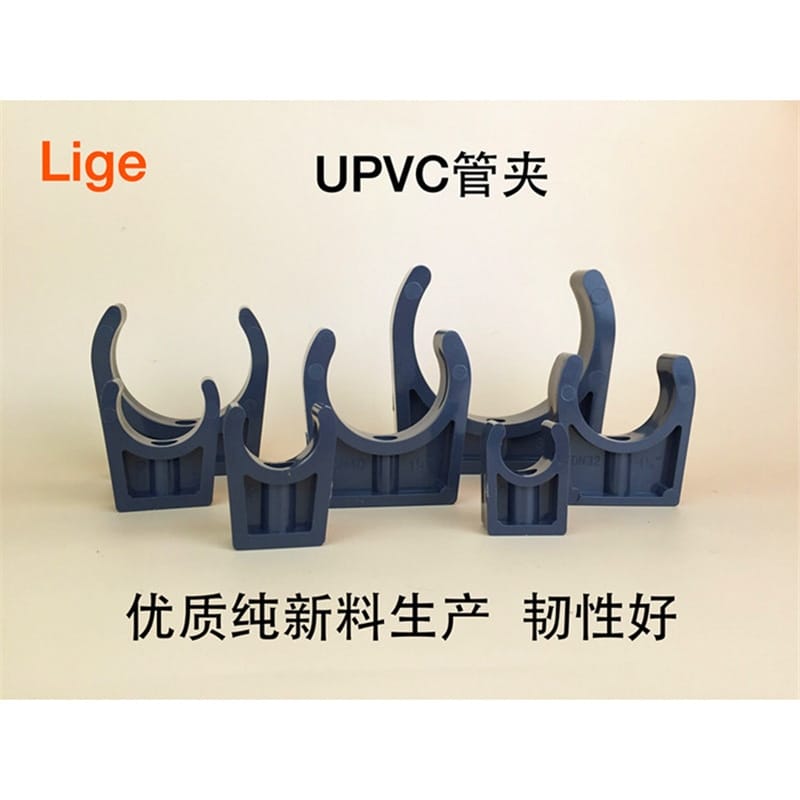

- 高純度原料：采用優質純新UPVC（聚氯乙烯）生產，材質純凈，化學穩定性強，耐腐蝕抗老化。
- 加厚柔韌設計：管壁專項加厚處理，兼具優異的柔韌性與抗沖擊性能，有效緩沖管道應力，防止脆裂。

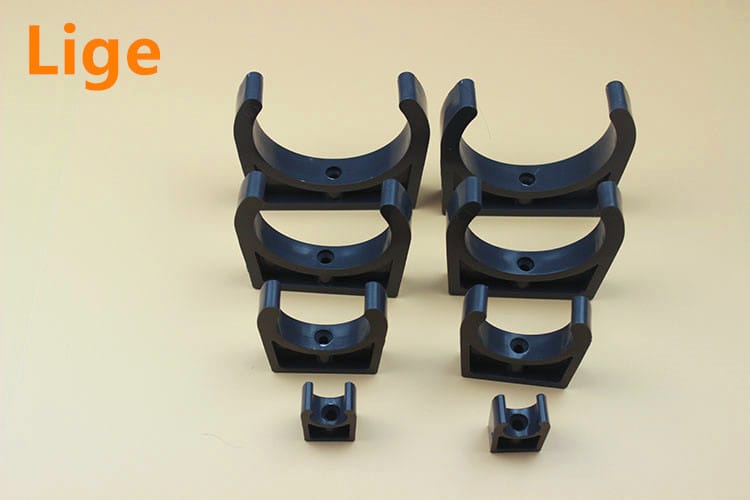

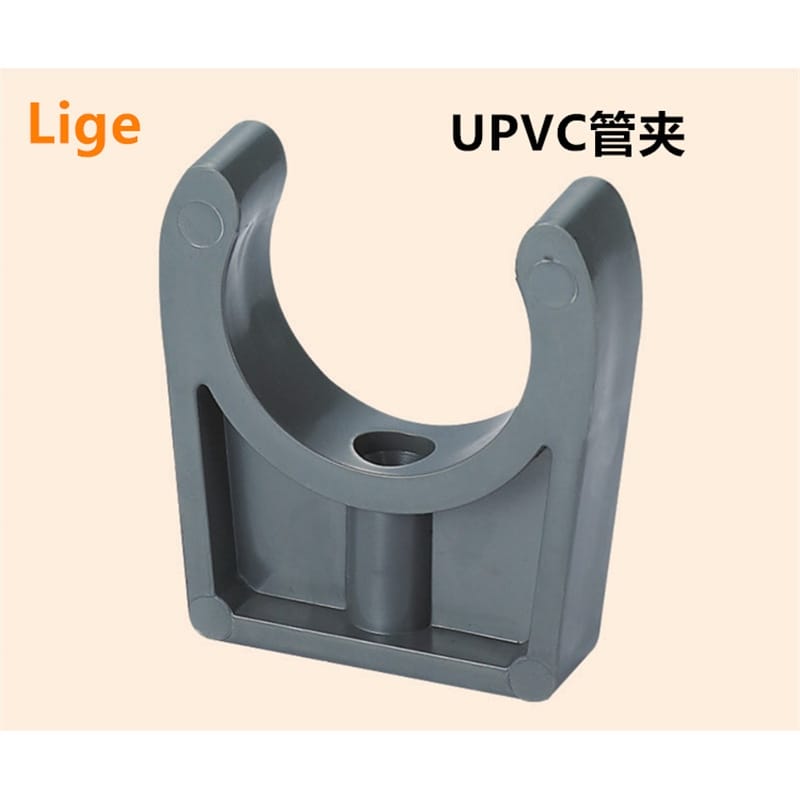

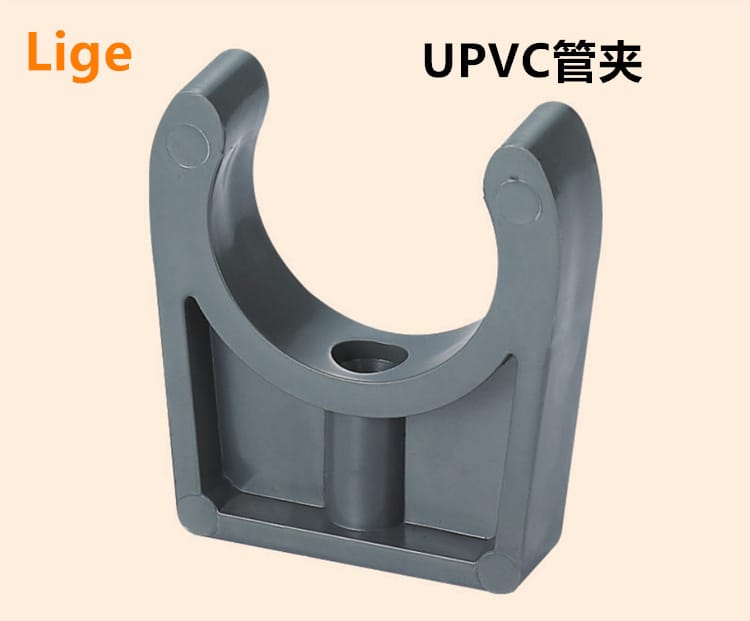

- 精準U型貼合：標準化U型結構緊密包覆管體，防滑防脫，適配多規格管路，安裝便捷穩固。
- 科學支撐體系：內置專業流體管道支撐數據模型，支持按管徑與介質溫度動態匹配安裝間距，保障系統長期平穩運行。
技術參數

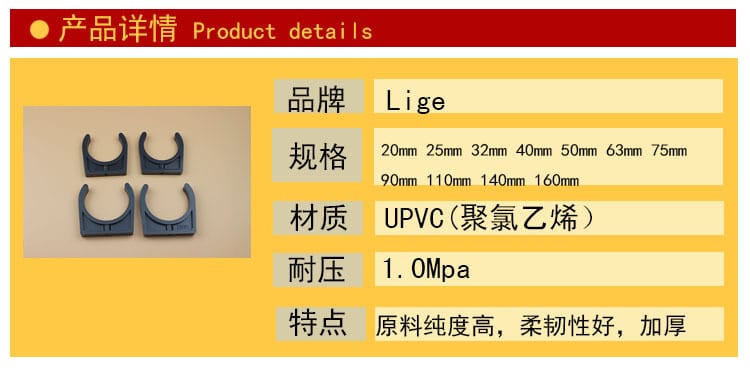

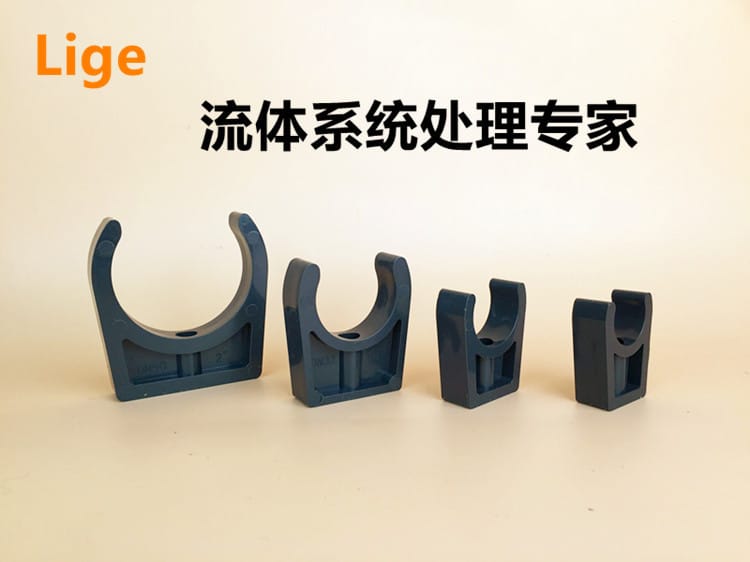

- 品牌：Lige（流體系統處理專家）
- 材質：UPVC（聚氯乙烯）
- 額定耐壓：1.0 MPa
- 規格范圍：外徑 Φ20mm ~ Φ315mm（對應公稱通徑 DN15 ~ DN315）

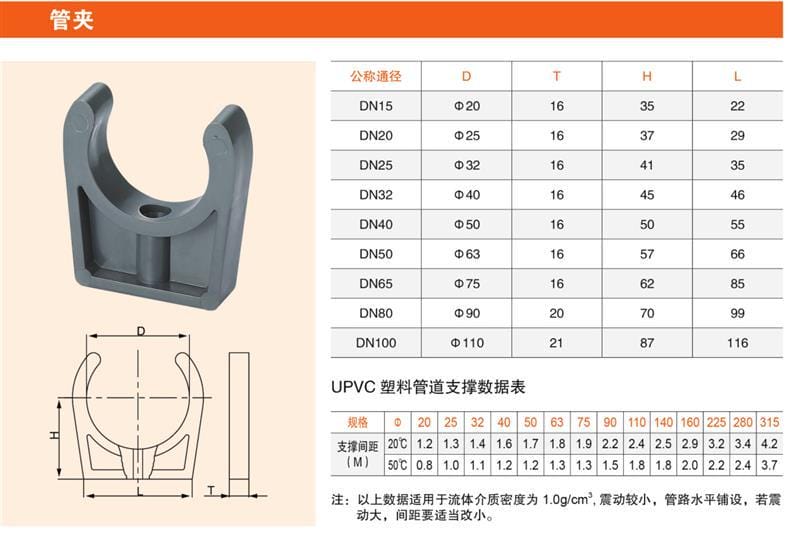

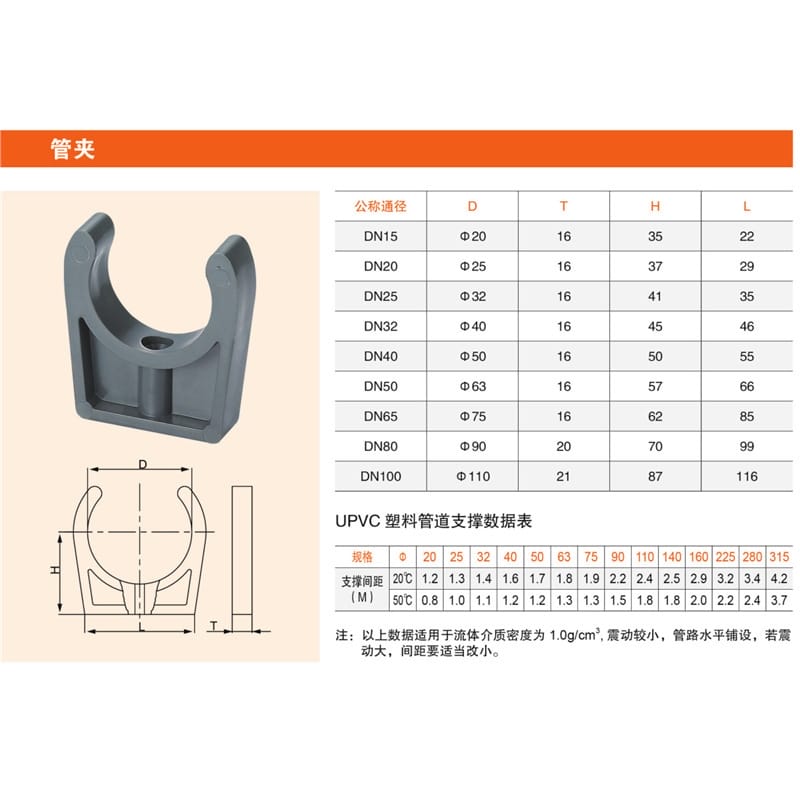

- 關鍵尺寸對照表：
| 公稱通徑 | 外徑(D) | 壁厚(T) | 高度(H) | 長度(L) |
|---|---|---|---|---|
| DN15 | Φ20 | 16 | 35 | 22 |
| DN20 | Φ25 | 16 | 37 | 29 |
| DN25 | Φ32 | 16 | 41 | 35 |
| DN32 | Φ40 | 16 | 45 | 46 |
| DN40 | Φ50 | 16 | 50 | 55 |
| DN50 | Φ63 | 16 | 57 | 66 |
| DN65 | Φ75 | 16 | 62 | 85 |
| DN80 | Φ90 | 20 | 70 | 99 |
| DN100 | Φ110 | 21 | 87 | 116 |

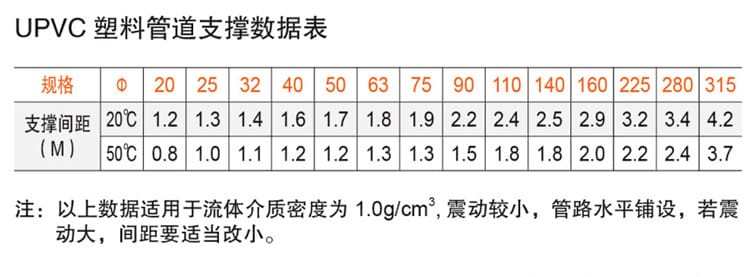

- 標準支撐間距（水平鋪設）：
| 規格(外徑) | 20℃間距 | 50℃間距 |
|---|---|---|
| 20~32 | 1.2~1.4 | 0.8~1.1 |
| 40~63 | 1.6~1.8 | 1.2~1.3 |
| 75~110 | 1.9~2.4 | 1.3~1.8 |
| 140~160 | 2.5~2.9 | 1.8~2.0 |
| 225~315 | 3.2~4.2 | 2.2~3.7 |
應用行業
本產品專為流體管路固定與支撐設計，廣泛應用于以下領域：
- 建筑給排水：民用及商業樓宇的冷熱水管、排水管固定。
- 工業流體系統：化工防腐管道、電鍍廢水輸送、工業冷卻水循環系統。
- 農業與環保：農田灌溉管網、水處理廠加藥管路、污水排放工程。
- 暖通與設備配套：HVAC空調水系統、空壓機氣路、實驗室純水/超純水輸送。
安裝條件
- 基面要求：安裝載體（墻體、頂板或支架）需平整堅固，具備足夠的抗拉拔與承重能力，推薦混凝土、實心磚或鋼結構基面。
- 固定方式：需配套使用防銹膨脹螺栓、化學錨栓或自攻螺釘，確保管夾底座與基面完全貼合、無懸空。
- 間距控制：嚴格依據“技術參數-標準支撐間距表”，結合現場實際管徑與介質工作溫度設定支撐點。高溫工況必須采用50℃間距標準。
- 環境適配：適用于水平管路鋪設；若用于垂直或傾斜管路，需按規范縮短間距并增加承重吊架。安裝環境溫度建議在 5℃~45℃ 之間。
注意事項
- 震動工況調整：若管路存在水泵啟停震動、水錘效應或機械共振，必須將支撐間距在原標準基礎上縮小 20%~30%，并建議加裝橡膠減震墊。
- 介質密度限制：支撐數據基于流體密度 1.0g/cm3（常溫水）測算。輸送高密度、高粘度或強腐蝕性介質時，需重新核算載荷并確認UPVC材質兼容性。
- 熱脹冷縮管理：UPVC線膨脹系數較大，長距離鋪設時必須按規范設置伸縮節或補償彎頭，嚴禁將管夾鎖死限制管道自由伸縮。
- 緊固力度控制：安裝時均勻擰緊固定螺栓，以管道不晃動、U型夾無明顯變形為準。過度施力會導致夾體開裂或壓損管壁。
- 定期巡檢維護：建議每半年檢查一次管夾緊固狀態及材質老化情況。發現裂紋、脆化或松動應及時更換，避免管路下垂或斷裂。
- 倉儲防護：產品應存放于陰涼干燥、通風處，避免長期紫外線暴曬、接觸有機溶劑或重壓堆疊，以防物理性能下降。
