Lige UPVC塑料管夾產品技術說明

核心特點

專業流體系統配套：專為UPVC/PVC管道系統設計，提供穩固支撐與可靠固定，契合流體系統處理標準。
U型結構優化：采用經典U型管卡設計，完美貼合管壁，均勻分散受力，有效防止管道位移、下垂與變形。
耐腐蝕抗老化：精選優質UPVC材質，具備優異的耐酸堿、抗化學腐蝕及抗紫外線性能，適應復雜工況。
規格齊全標準化：覆蓋DN15至DN100+等全系列規格，尺寸精準，兼容性強，現場安裝便捷高效。
輕量化高強度：材質輕便且機械強度高，顯著降低管路系統整體負荷，延長管網使用壽命。

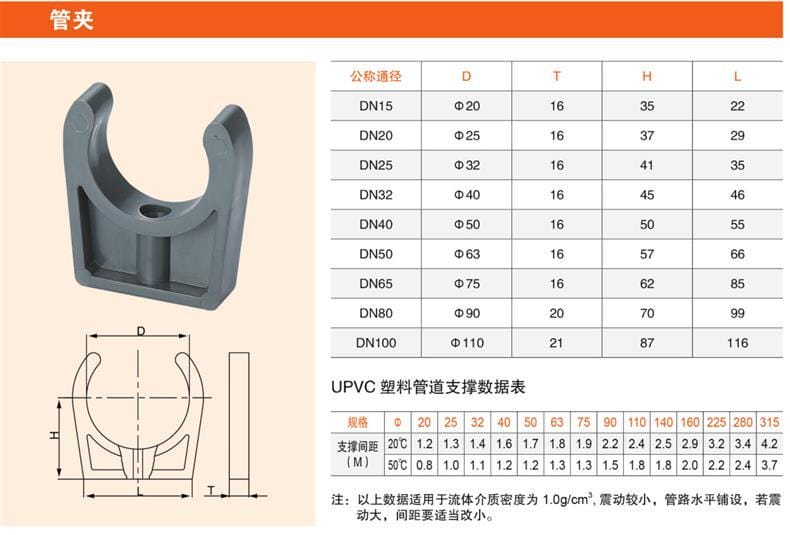

公稱通徑 (DN)	適配外徑 D (mm)	卡槽深度 T (mm)	整體高度 H (mm)	底座長度 L (mm)
DN15	Φ20	16	35	22
DN20	Φ25	16	37	29
DN25	Φ32	16	41	35
DN32	Φ40	16	45	46
DN40	Φ50	16	50	55
DN50	Φ63	16	57	66
DN65	Φ75	16	62	85
DN80	Φ90	20	70	99
DN100	Φ110	21	87	116

環境要求：適用于常規室內或室外有遮蔽環境，避免長期暴露于極端高溫或強紫外線直射區域。
管路狀態：標準數據基于水平鋪設管路設計；若為垂直或大角度傾斜安裝，需根據實際受力情況加密支撐點。
介質條件：參考間距適用于流體介質密度≤1.0g/cm3的工況。輸送高密度介質時，需重新核算并縮短支撐間距。
基面固定：安裝基面必須平整、堅固。建議使用不銹鋼或防銹螺栓配合膨脹管進行錨固，確保管夾底座受力均勻不松動。

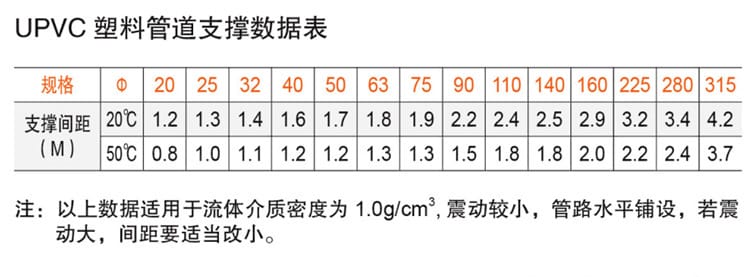

布點規范：嚴格參照《支撐間距參考表》進行定位，管夾中心應與管道重心對齊，轉彎、三通、閥門等受力集中部位兩側需增設獨立管夾。

震動工況調整：若管路存在較大機械震動或水錘效應，必須適當縮小支撐間距（建議縮減20%-30%），并在管夾與管道間加裝橡膠減震墊。
溫度敏感性：環境溫度升高會導致UPVC管材剛性下降，50℃工況下的支撐間距已作縮減，高溫環境嚴禁超距安裝，以防管道下垂。
安裝操作規范：安裝時避免使用尖銳工具強行敲擊或過度擰緊螺栓，以免壓潰管材或?qū)е耈PVC卡槽變形；緊固力度以“貼合不滑動”為宜。
定期巡檢維護：系統投入使用后建議每半年巡檢一次，重點檢查管夾是否松動、老化開裂或位移，發現受損部件應及時更換。
采購與物流提示：發貨前已嚴格核對清單并保證全新完好，簽收時請查驗外包裝完整性；單筆訂單滿1000元可開具13%增值稅專用發票，每日15:30前完成付款可確保當日發貨。
