核心特點

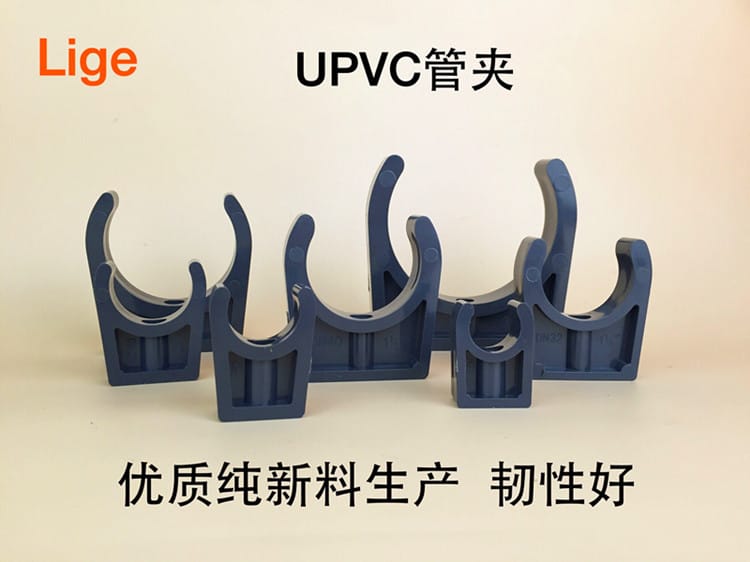

- 優質純新料：采用高純度UPVC（聚氯乙烯）原料生產，環保無毒，耐酸堿腐蝕性能優異。
- 柔韌加厚設計：管壁整體加厚處理，兼顧優異柔韌性與結構強度，抗沖擊、耐老化、不易脆裂。
- 低腳平底結構：貼合墻面或支架安裝，受力均勻，穩固防滑，有效分散管道載荷并降低運行噪音。

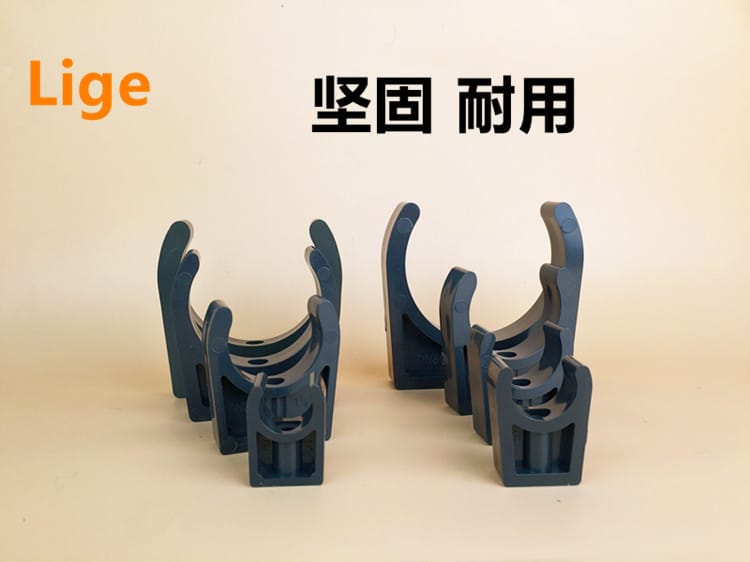

- 堅固耐用：專為工程級管道支撐設計，尺寸精準，適配性強，使用壽命長。

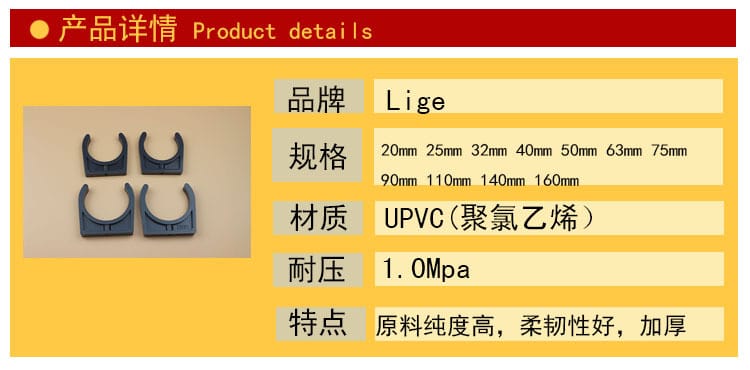

技術參數
- 品牌：Lige

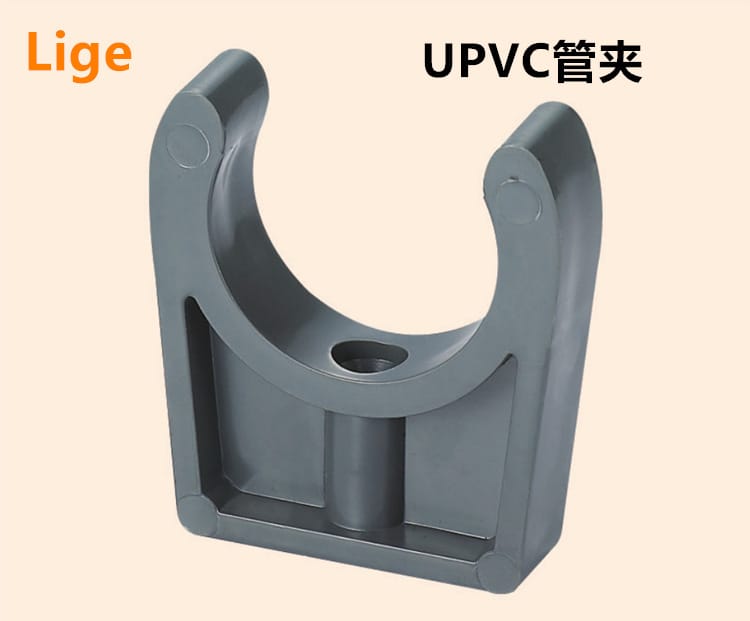

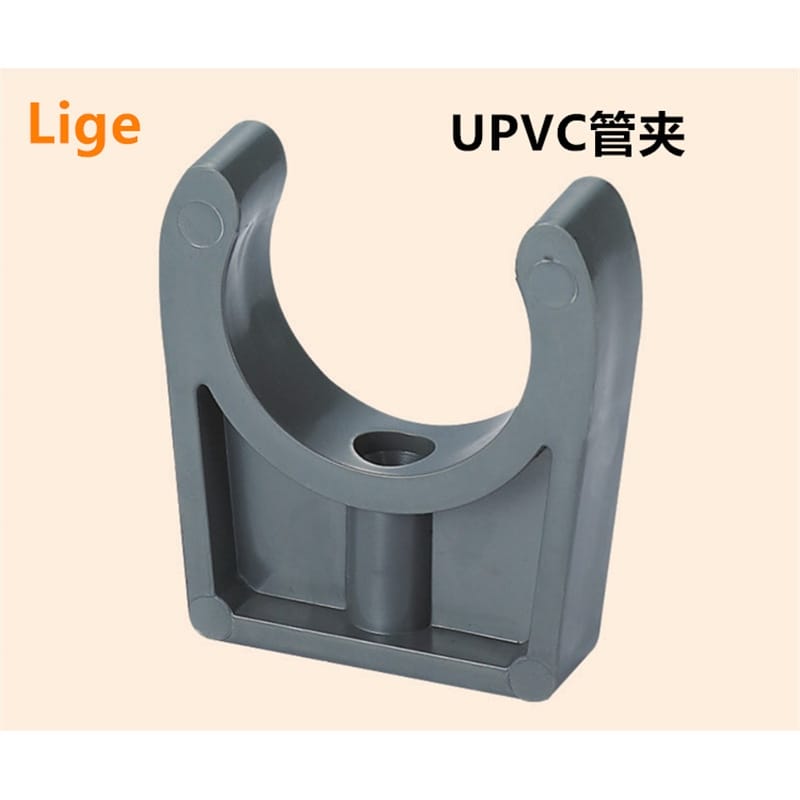

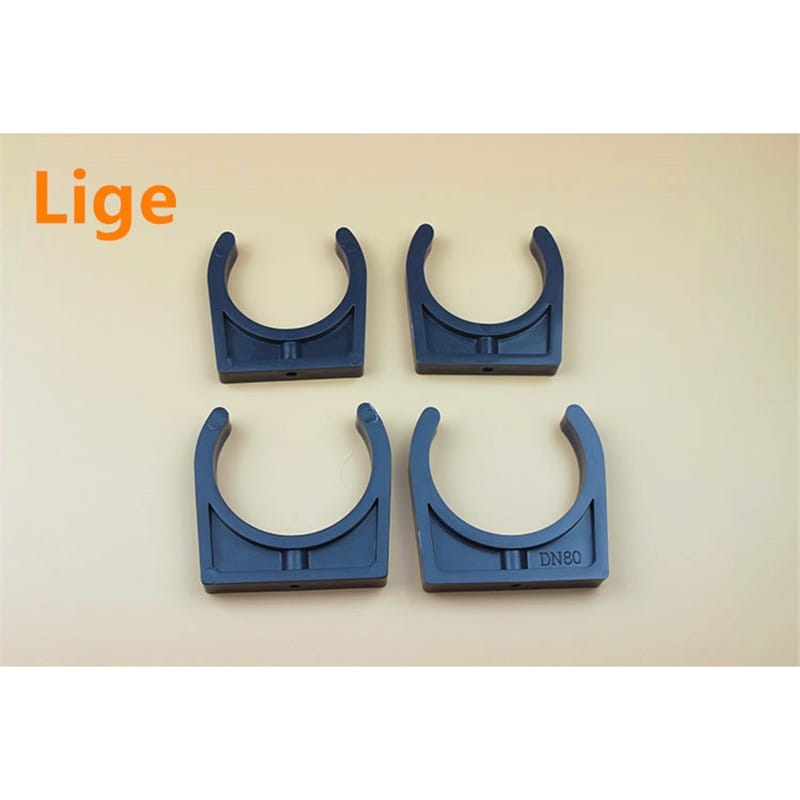

- 產品名稱：UPVC管托/管夾（低腳平底型）
- 材質：UPVC（聚氯乙烯）
- 額定耐壓：1.0 MPa
- 規格范圍：DN15～DN315（對應外徑Φ20mm～Φ315mm）

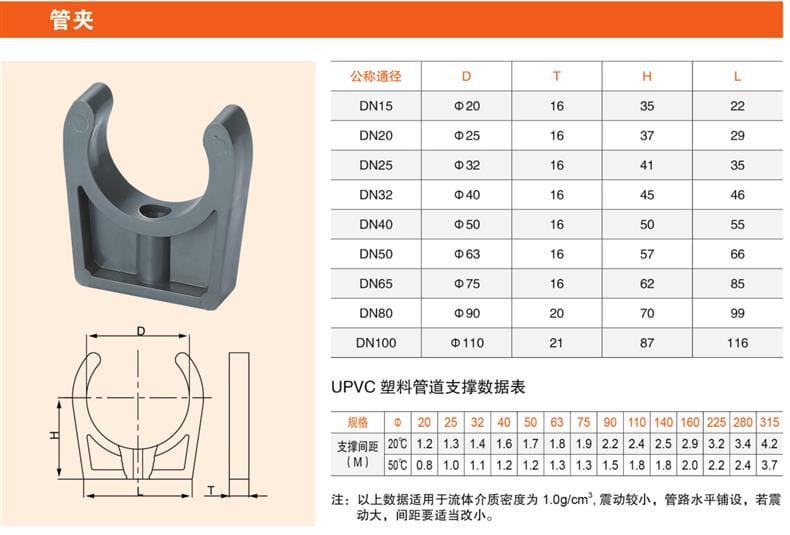

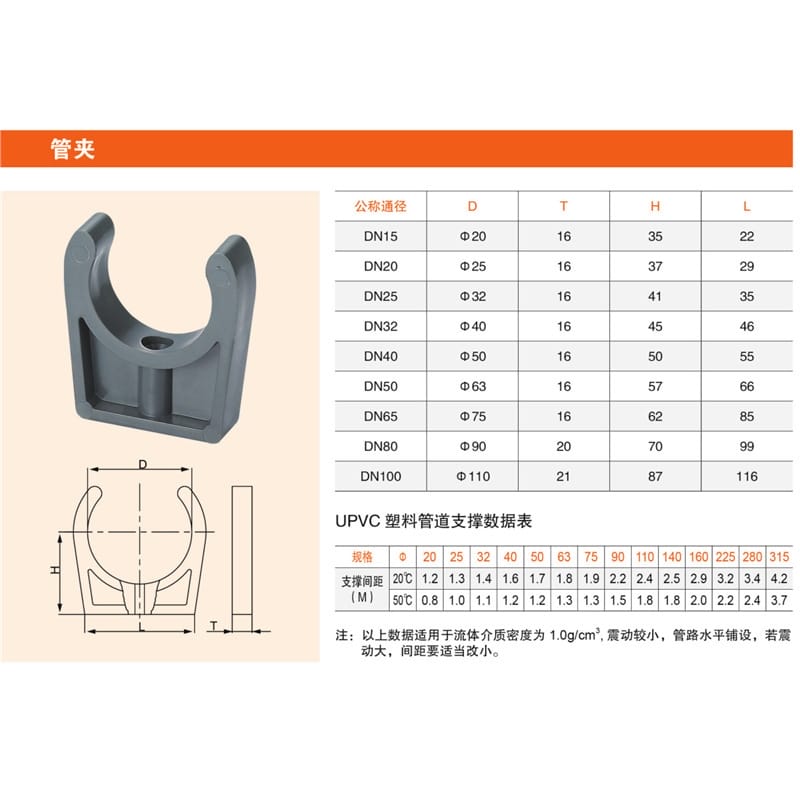

- 關鍵尺寸對照表（單位：mm）：
| 公稱通徑(DN) | 外徑(D) | 壁厚(T) | 高度(H) | 長度(L) |
|---|---|---|---|---|
| DN15 | Φ20 | 16 | 35 | 22 |
| DN20 | Φ25 | 16 | 37 | 29 |
| DN25 | Φ32 | 16 | 41 | 35 |
| DN32 | Φ40 | 16 | 45 | 46 |
| DN40 | Φ50 | 16 | 50 | 55 |
| DN50 | Φ63 | 16 | 57 | 66 |
| DN65 | Φ75 | 16 | 62 | 85 |
| DN80 | Φ90 | 20 | 70 | 99 |
| DN100 | Φ110 | 21 | 87 | 116 |

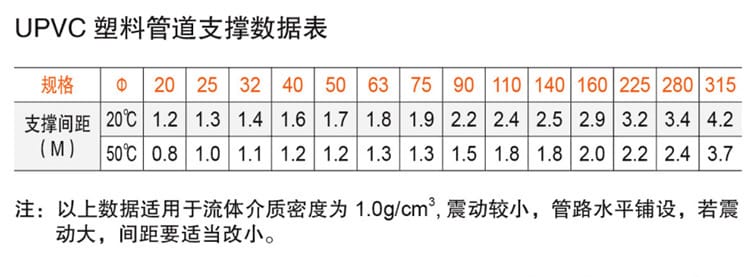

- 標準支撐間距（水平鋪設，介質密度1.0g/cm3，單位：米）：
| 溫度條件 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 | Φ75 | Φ90 | Φ110 | Φ140 | Φ160 | Φ225 | Φ280 | Φ315 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20℃ | 1.2 | 1.3 | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2.2 | 2.4 | 2.5 | 2.9 | 3.2 | 3.4 | 4.2 |
| 50℃ | 0.8 | 1.0 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.5 | 1.8 | 1.8 | 2.0 | 2.2 | 2.4 | 3.7 |
應用行業
廣泛應用于化工防腐管道、市政給排水、農業節水灌溉、暖通空調（HVAC）水系統、工業流體輸送、實驗室管路及建筑水電工程等場景，特別適用于對耐腐蝕、絕緣性及輕量化有明確要求的非金屬管道固定與支撐系統。
安裝條件
- 鋪設方式：適用于水平或垂直管道固定，本間距參數默認針對水平鋪設工況優化。
- 介質與環境：輸送流體密度建議≤1.0g/cm3，工作環境溫度建議控制在0℃～50℃之間。
- 支架匹配：需配合標準膨脹螺栓、角鋼支架或?qū)Ｓ玫鯒U使用，低腳平底面必須緊貼安裝基面，確保載荷均勻傳遞。
- 間距控制：施工前需根據實際管徑與運行溫度，嚴格對照支撐間距表進行定位放線，嚴禁超距安裝。
注意事項
- 工況適配：若管道運行震動較大、介質密度偏高或存在熱脹冷縮應力，必須適當縮短支撐間距，并建議加裝橡膠減震墊。
- 安裝規范：緊固螺栓時力度需均勻適中，避免局部應力集中導致UPVC開裂；嚴禁使用尖銳工具劃傷管托內壁；安裝后需復核水平度與垂直度。
- 收貨驗收：簽收前請務必檢查外包裝完整性，核對隨箱清單。如發現破損、變形或缺件，請當場拒收并立即聯系客服處理。
- 售后與票據：每日15:30前完成付款的訂單承諾當日發貨（16:00截單）；單筆訂單實付金額滿1000元，可依規開具13%增值稅專用發票。
- 定期巡檢：建議每半年對管托狀態進行一次巡檢，發現老化、變形或松動應及時加固或更換，以保障管路系統長期安全運行。
