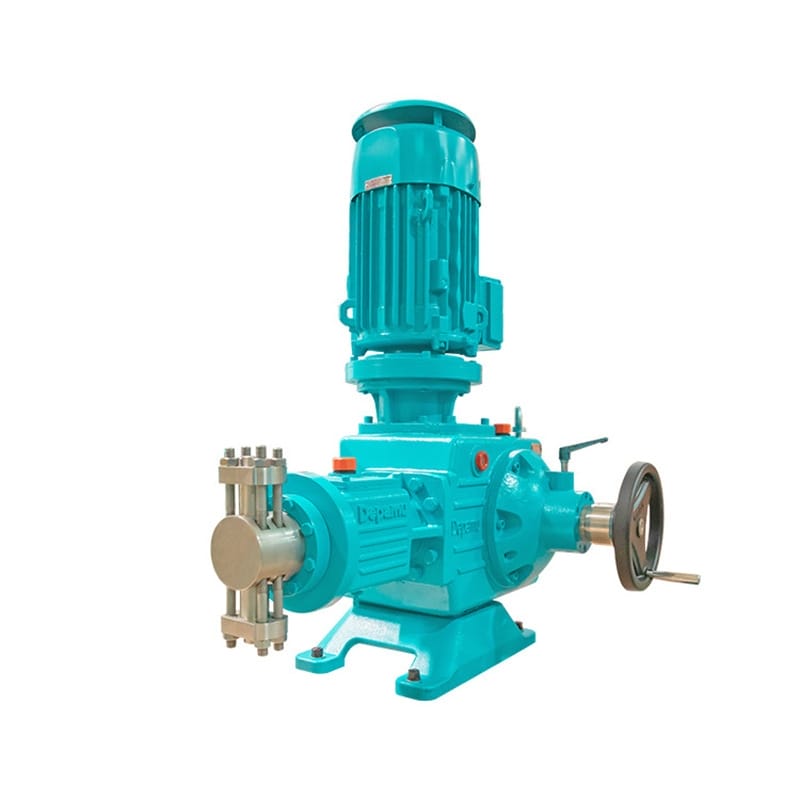

德帕姆柱塞式計量泵產品技術手冊

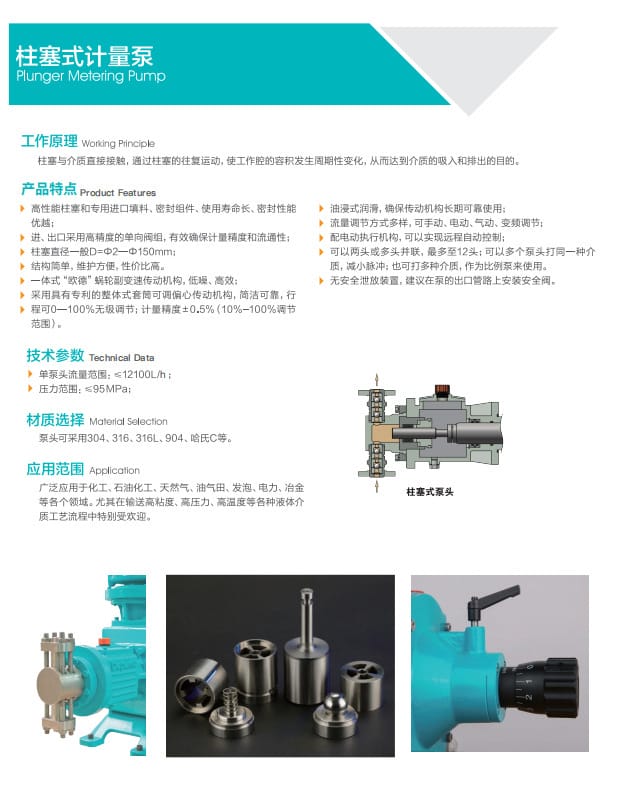

核心特點

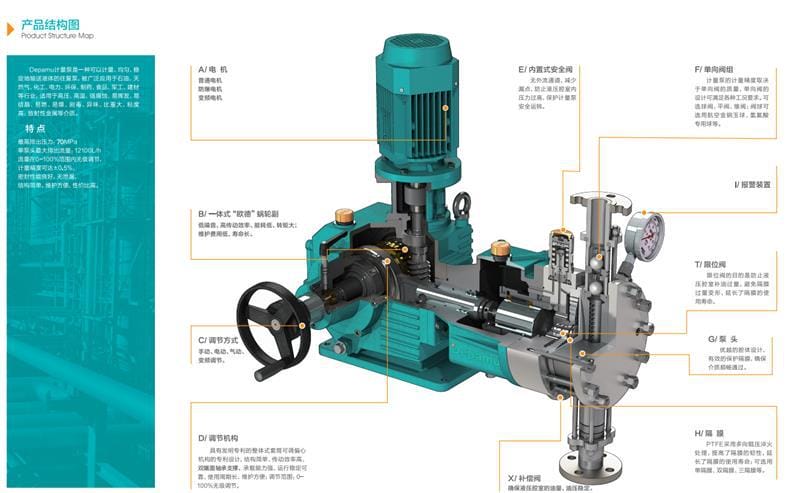

- 精密傳動與無級調節：采用一體式“歐德”蝸輪副變速傳動機構，低噪高效；配備專利整體式套筒可調偏心傳動機構，行程支持0-100%無級連續調節，計量精度高達±0.5%（在10%-100%調節范圍內）。
- 卓越密封與長效運行：高性能柱塞配合專用進口填料及密封組件，結合油浸式潤滑設計，確保傳動機構長期可靠運行，密封性能優越，使用壽命長久。
- 高精度閥組保障：進、出口均采用高精度單向閥組，有效保障計量精準度與介質流通性，降低回流與磨損。
- 靈活多樣的控制方式：支持手動、電動、氣動及變頻等多種流量調節方式；選配電動執行機構即可無縫接入DCS/PLC系統，實現遠程自動控制。
- 模塊化并聯設計：支持雙頭或多頭并聯（最多可達12頭）。多泵頭同介質運行可顯著抵消脈動，亦可作為比例泵同步輸送多種介質。
- 結構優化與高性價比：整體結構簡潔緊湊，日常維護便捷。柱塞直徑覆蓋Φ2—Φ150mm，廣泛適配各類工業工況。
技術參數
- 流量范圍：單泵頭最大額定流量 ≤12100 L/h
- 壓力范圍：最高排出壓力 ≤95 MPa
- 柱塞直徑：Φ2 — Φ150 mm
- 計量精度：±0.5%（適用于10%~100%行程調節范圍）
- 行程調節：0%~100% 無極連續調節

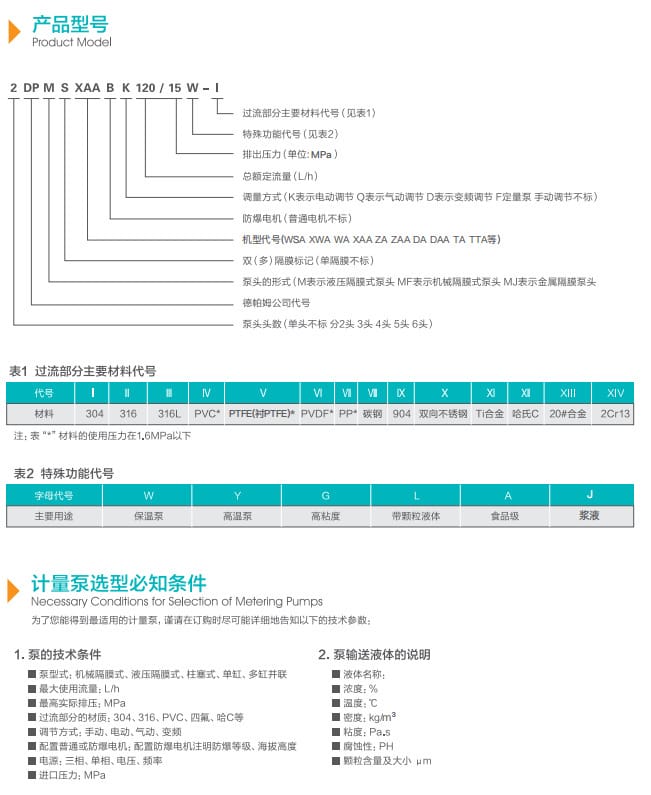

- 過流材質選項：涵蓋304、316、316L、904、哈氏C、雙向不銹鋼、鈦合金、PVC、PTFE、PVDF、PP、碳鋼、20#合金、2Cr13等，可按介質特性定制。
- 驅動與控制配置：普通電機或防爆電機可選；調節方式含手動、電動、氣動、變頻。
- 特殊功能機型：提供保溫泵、高溫泵、高粘度泵、帶顆粒液體泵、食品級泵、漿液泵等專用代碼標識機型。
應用行業
廣泛應用于化工、石油化工、天然氣、油氣田開采、發泡工藝、電力、冶金、環保水處理、污泥及含固介質輸送、食品、建材、航空及航天等領域。尤其在輸送高粘度、高壓力、高溫度、強腐蝕或含固體顆粒的液體介質工藝流程中表現卓越，是高壓、高濃度及需精確計量的理想設備。
安裝條件

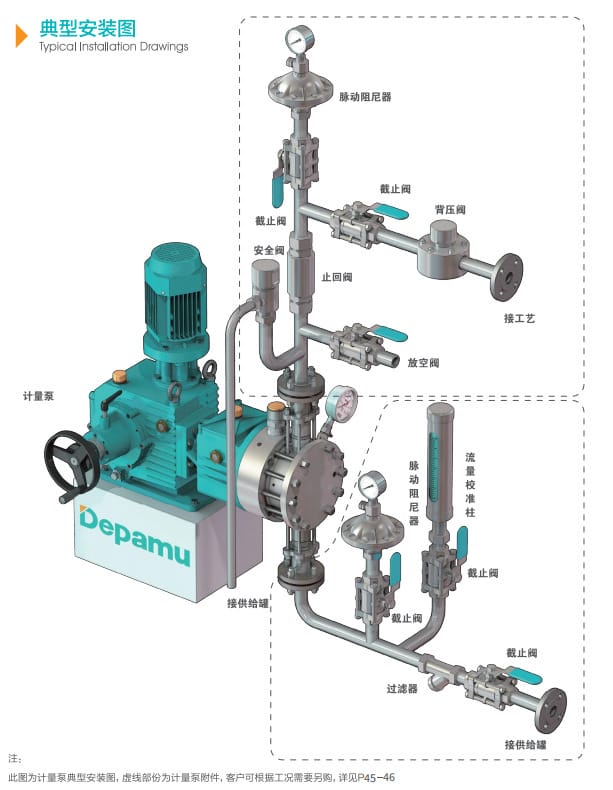

- 標準管路配置：典型安裝需配套脈動阻尼器、截止閥、背壓閥、安全閥、止回閥及過濾器。吸入端建議連接供給罐并加裝Y型過濾器；排出端接入工藝管線前需設置背壓閥與安全閥，以穩定壓力并保護泵體。

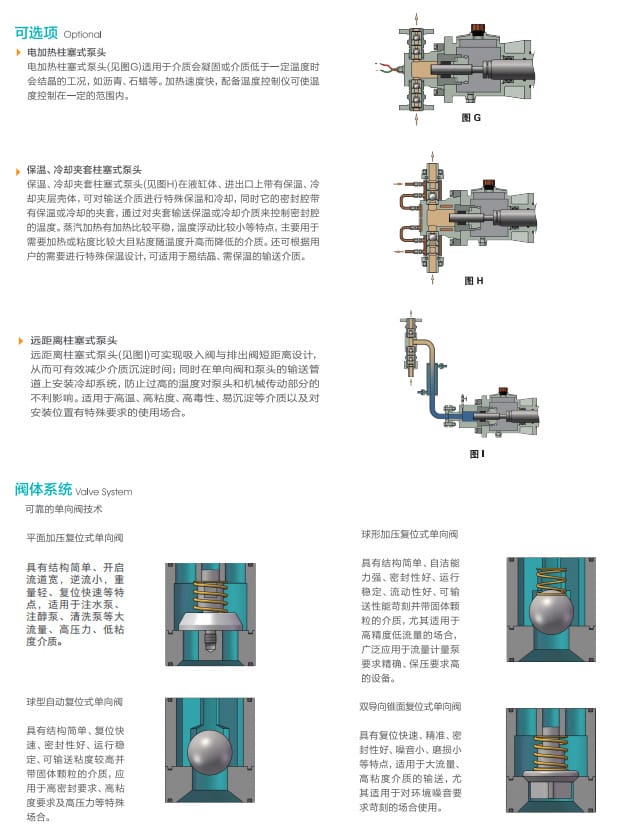

- 特殊工況附件選配：
- 電加熱型泵頭：適用于瀝青、石蠟等低溫易凝固或結晶介質，需外接溫度控制儀實現快速均勻加熱。
- 保溫/冷卻夾套型：適用于需嚴格控制介質溫度的工況，通過夾套循環熱媒或冷媒維持液缸體及密封腔溫度。
- 遠距離型泵頭：吸入閥與排出閥采用短距設計以減少介質沉淀，管道可集成冷卻系統，適用于高溫、高毒、易沉淀或?qū)Π惭b空間有嚴苛要求的場合。
- 電氣與環境要求：明確電源制式（單相/三相）、電壓及頻率；若選用防爆電機，需注明防爆等級及安裝海拔高度。
- 選型必備參數：訂購時需提供介質名稱、濃度、密度、粘度、PH值、最高排壓/進口壓力、工作溫度、顆粒含量及粒徑、調節方式、電機類型等詳細數據，以確保精準匹配。
注意事項
- 強制安全配置：本機泵頭未內置安全泄放裝置，務必在出口管路上獨立安裝合規的安全閥，嚴禁超壓運行，以防損壞設備或引發安全事故。
- 介質與材質匹配：嚴格根據輸送介質的腐蝕性、磨蝕性、粘度及含固量選擇合適的過流部件材質與單向閥類型（如球型自動復位閥適用于高粘帶顆粒介質，平面加壓復位閥適用于大流量低粘介質）。
- 脈動控制建議：單泵運行存在固有流體脈動，對流量穩定性要求高的系統應加裝脈動阻尼器，或采用多頭并聯運行以降低波動。
- 定期巡檢維護：雖結構簡單且采用油浸潤滑，但仍需定期檢查傳動箱油位、填料密封泄漏量及單向閥閥球/閥座磨損情況，保持潤滑系統清潔，延長核心部件壽命。
- 環境與防爆規范：戶外或惡劣環境安裝時，需注意電機防護等級及防雨防曬措施；在易燃易爆區域安裝須嚴格遵守國家防爆電氣安裝規范，預留足夠檢修空間。
