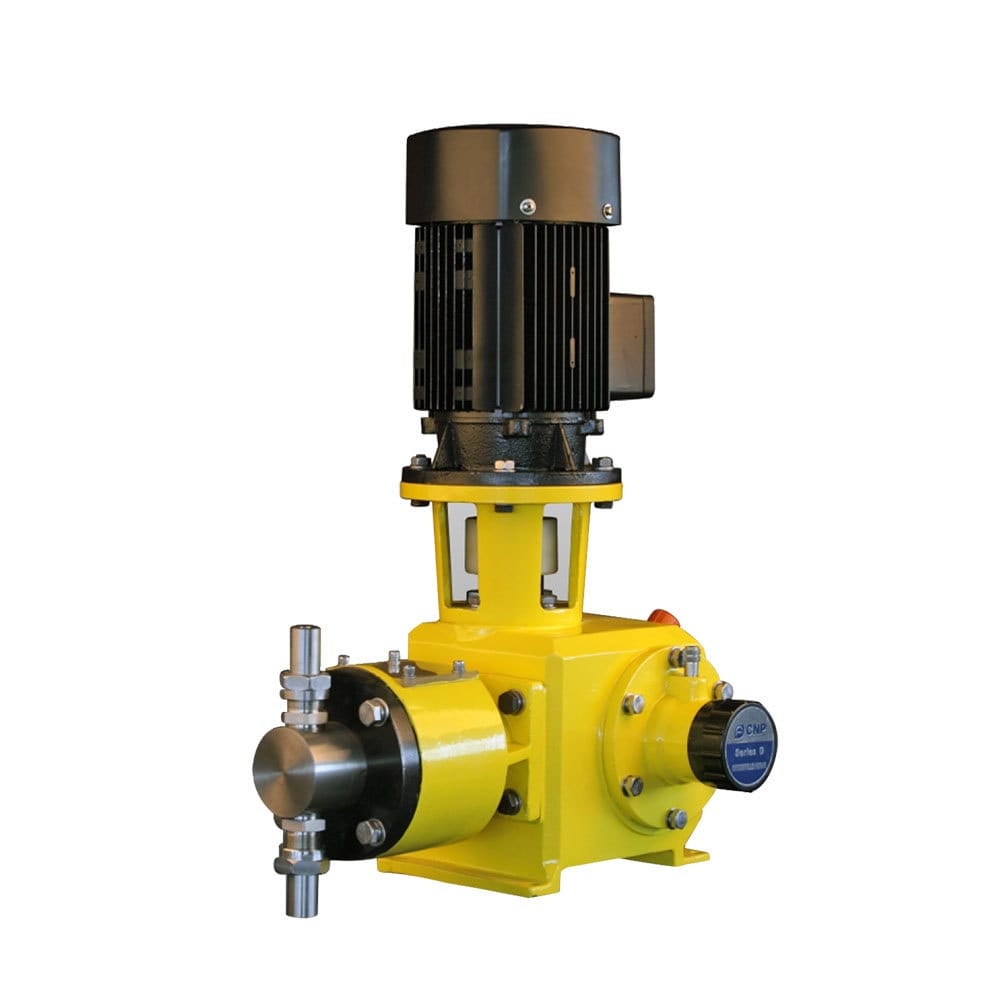

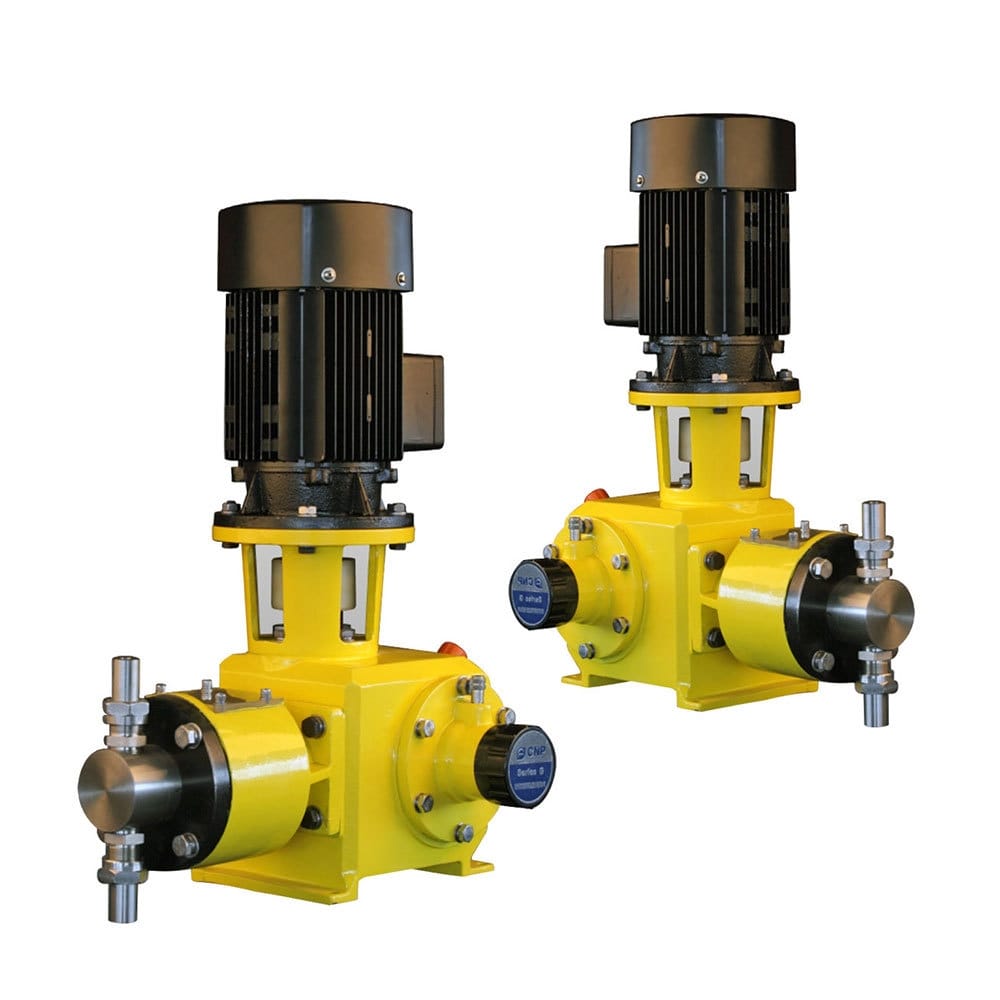

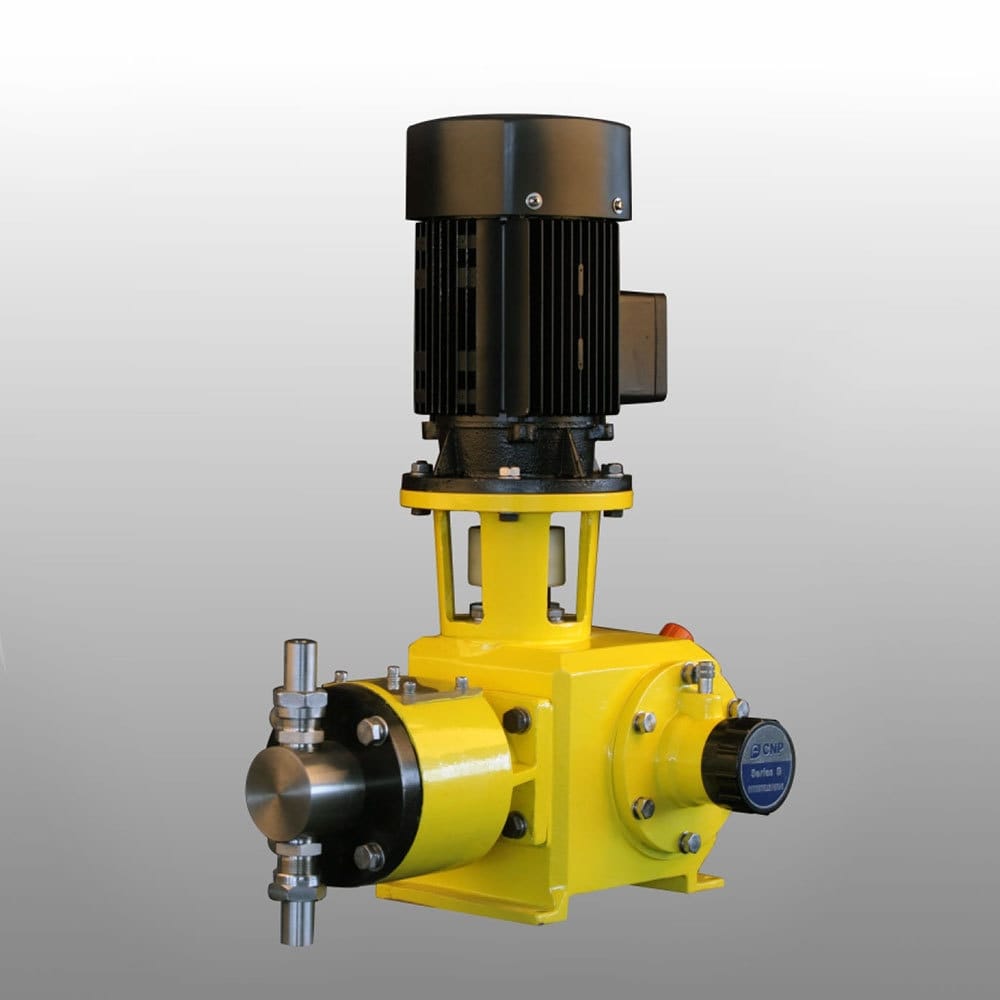

南方賽珀柱塞計量泵JX系列

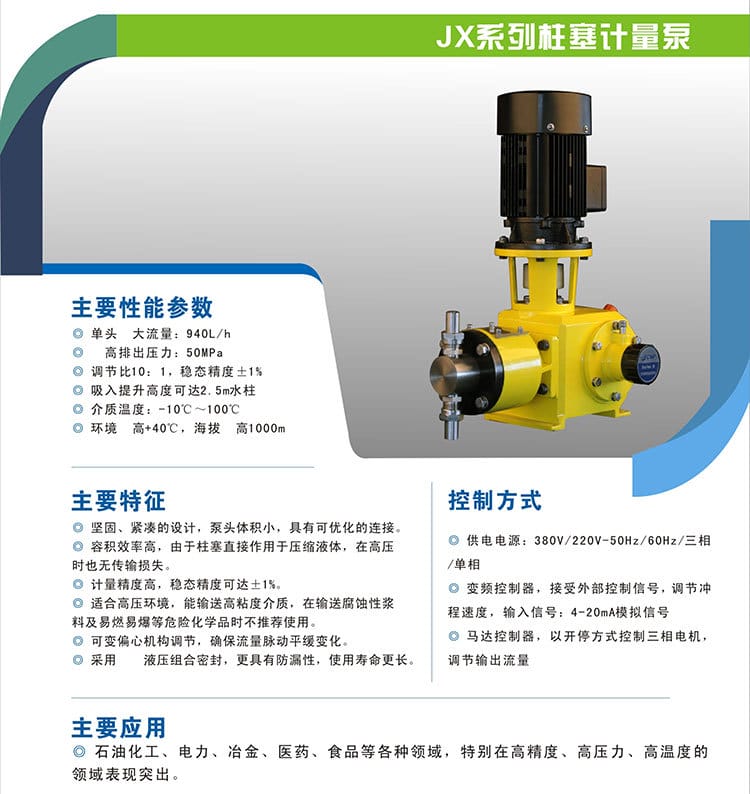

核心特點

單頭大流量：940L/h，高排出壓力可達50MPa。
調節比：10:1，穩態精度±1%。
吸入提升高度：可達2.5m水柱。
介質溫度范圍：-10℃~100℃。
環境溫度：最高+40℃，海拔最高1000m。
控制方式：堅固、緊湊的設計，泵頭體積小，具有可優化的連接。
供電電源：380V/220V-50Hz/60Hz/三相或單相8。
容積效率高：由于柱塞直接作用于壓縮液體，在高壓時也無傳輸損失。
計量精度高：穩態精度可達±1%。
變頻控制器：接受外部控制信號，調節沖程速度，輸入信號為4-20mA模擬信號。
可變偏心機構：確保流量脈動平緩變化。
馬達控制器：以開停方式控制三相電機。
液壓組合密封：更具有防漏性，使用壽命更長。
調節輸出流量：靈活調節。

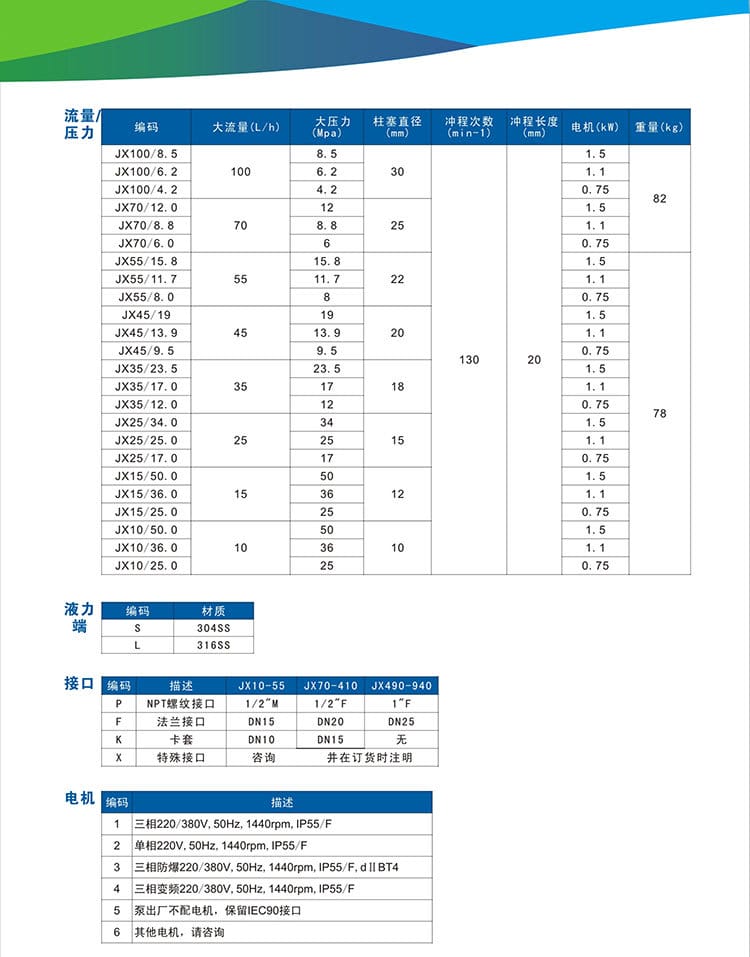

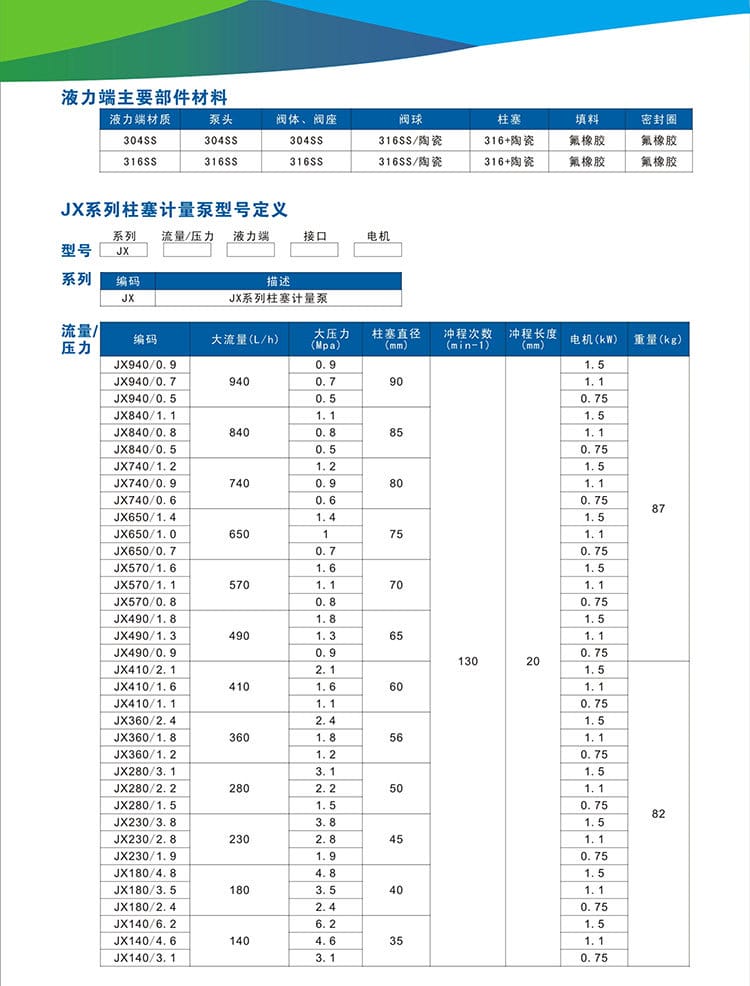

技術參數

參數	值
大流量 (L/h)	940
最大壓力 (MPa)	50
柱塞直徑 (mm)	90
沖程次數 (min?1)	130
沖程長度 (mm)	20
電機功率 (kW)	1.5, 1.1, 0.75
重量 (kg)	87, 82, 83, 88
吸入提升高度 (m)	2.5
介質溫度范圍 (℃)	-10 ~ 100
環境溫度范圍 (℃)	+40
海拔高度 (m)	1000
控制方式	變頻控制器，外部控制信號 (4-20mA)
密封類型	液壓組合密封
計量精度	±1%
供電電源	380V/220V-50Hz/60Hz/三相或單相8
液力端材質	304SS/316SS，閥體、閥座304SS/316SS，閥球316SS/陶瓷，柱塞316+陶瓷，填料氟橡膠，密封圈氟橡膠

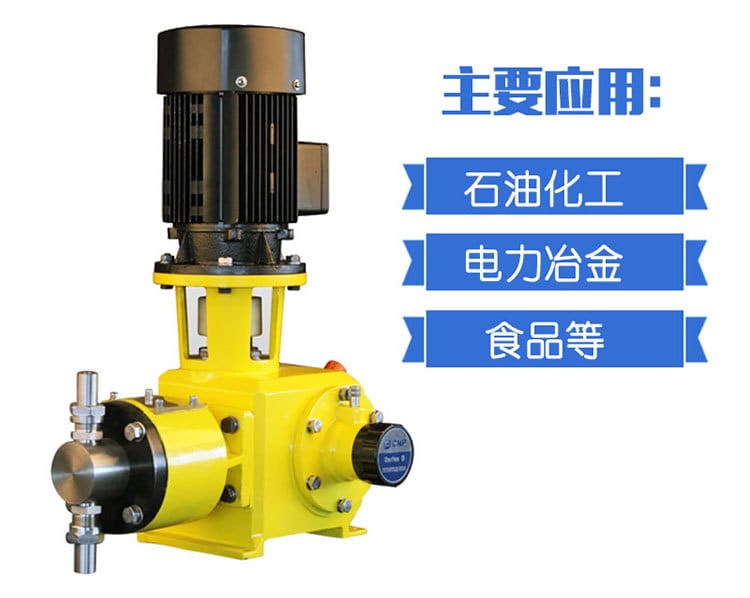

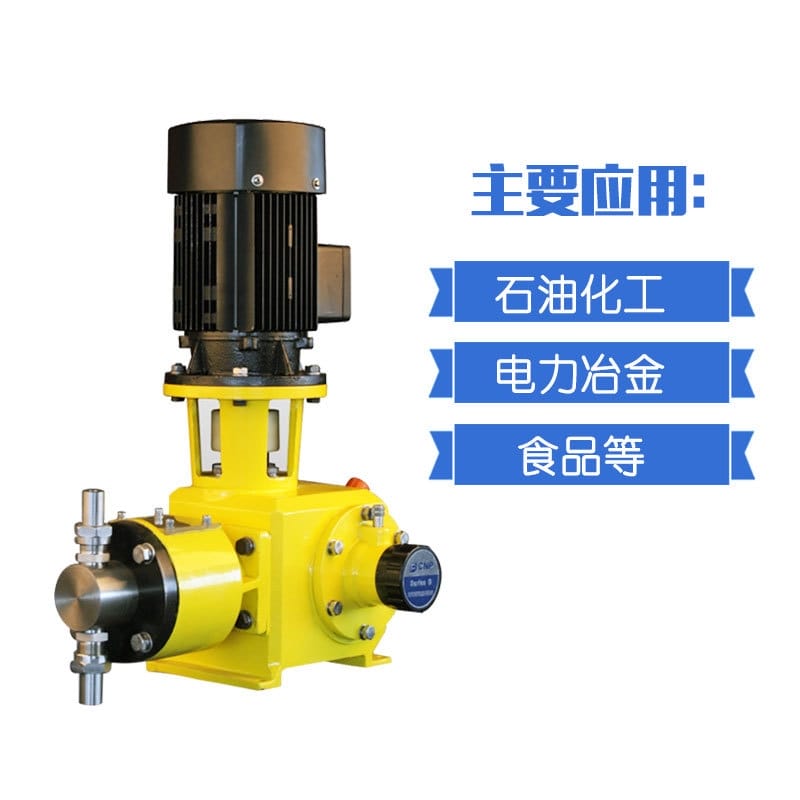

應用行業

安裝條件

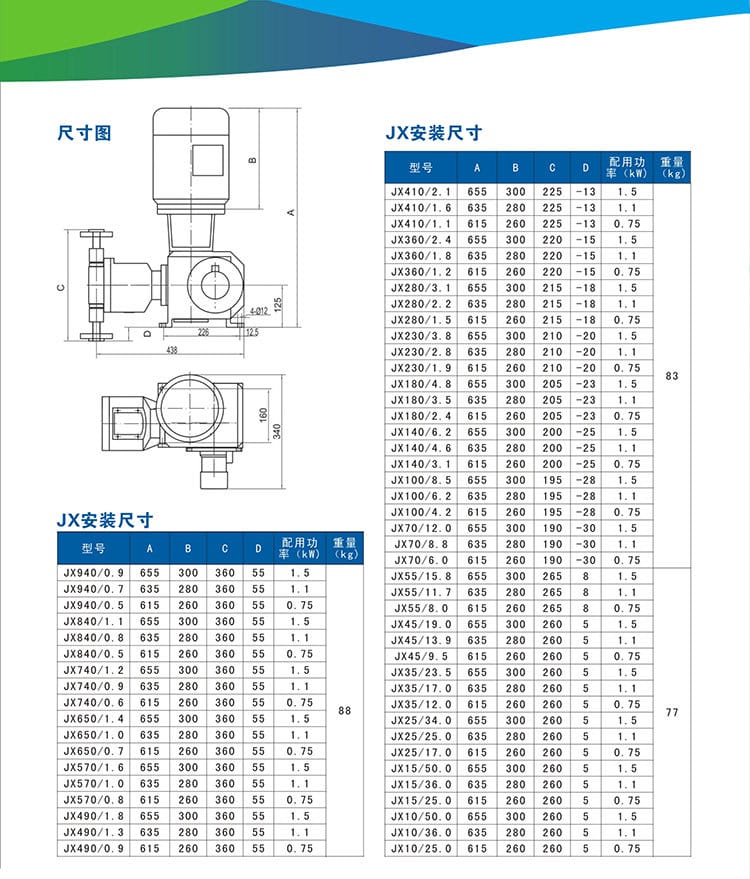

安裝尺寸：根據型號不同，具體尺寸見下表。 | 型號 | A (mm) | B (mm) | C (mm) | D (mm) | 配用功率 (kW) | 重量 (kg) | | --- | --- | --- | --- | --- | --- | --- | | JX940/0.9 | 655 | 300 | 360 | 55 | 1.5 | 88 | | JX940/0.7 | 635 | 280 | 360 | 55 | 1.1 | 88 | | JX940/0.5 | 615 | 260 | 360 | 55 | 0.75 | 88 | | JX840/1.1 | 655 | 300 | 360 | 55 | 1.5 | 88 | | JX840/0.8 | 635 | 280 | 360 | 55 | 1.1 | 88 | | JX840/0.5 | 615 | 260 | 360 | 55 | 0.75 | 88 | | JX740/1.2 | 655 | 300 | 360 | 55 | 1.5 | 88 | | JX740/0.9 | 635 | 280 | 360 | 55 | 1.1 | 88 | | JX740/0.6 | 615 | 260 | 360 | 55 | 0.75 | 88 | | JX650/1.4 | 655 | 300 | 360 | 55 | 1.5 | 88 | | JX650/1.0 | 635 | 280 | 360 | 55 | 1.1 | 88 | | JX650/0.7 | 615 | 260 | 360 | 55 | 0.75 | 88 | | JX570/1.6 | 655 | 300 | 360 | 55 | 1.5 | 88 | | JX570/1.1 | 635 | 280 | 360 | 55 | 1.1 | 88 | | JX570/0.8 | 615 | 260 | 360 | 55 | 0.75 | 88 | | JX490/1.8 | 655 | 300 | 360 | 55 | 1.5 | 88 | | JX490/1.3 | 635 | 280 | 360 | 55 | 1.1 | 88 | | JX490/0.9 | 615 | 260 | 360 | 55 | 0.75 | 88 | | JX410/2.1 | 655 | 300 | 225 | -13 | 1.5 | 83 | | JX410/1.6 | 635 | 280 | 225 | -13 | 1.1 | 83 | | JX410/1.1 | 615 | 260 | 225 | -13 | 0.75 | 83 | | JX360/2.4 | 655 | 300 | 220 | -15 | 1.5 | 83 | | JX360/1.8 | 635 | 280 | 220 | -15 | 1.1 | 83 | | JX360/1.2 | 615 | 260 | 220 | -15 | 0.75 | 83 | | JX280/3.1 | 655 | 300 | 215 | -18 | 1.5 | 83 | | JX280/2.2 | 635 | 280 | 215 | -18 | 1.1 | 83 | | JX280/1.5 | 615 | 260 | 215 | -18 | 0.75 | 83 | | JX230/3.8 | 655 | 300 | 210 | -20 | 1.5 | 83 | | JX230/2.8 | 635 | 280 | 210 | -20 | 1.1 | 83 | | JX230/1.9 | 615 | 260 | 210 | -20 | 0.75 | 83 | | JX180/4.8 | 655 | 300 | 205 | -23 | 1.5 | 83 | | JX180/3.5 | 635 | 280 | 205 | -23 | 1.1 | 83 | | JX180/2.4 | 615 | 260 | 205 | -23 | 0.75 | 83 | | JX140/6.2 | 655 | 300 | 200 | -25 | 1.5 | 83 | | JX140/4.6 | 635 | 280 | 200 | -25 | 1.1 | 83 | | JX140/3.1 | 615 | 260 | 200 | -25 | 0.75 | 83 | | JX100/8.5 | 655 | 300 | 195 | -28 | 1.5 | 83 | | JX100/6.2 | 635 | 280 | 195 | -28 | 1.1 | 83 | | JX100/4.2 | 615 | 260 | 195 | -28 | 0.75 | 83 | | JX70/12.0 | 655 | 300 | 190 | -30 | 1.5 | 83 | | JX70/8.8 | 635 | 280 | 190 | -30 | 1.1 | 83 | | JX70/6.0 | 615 | 260 | 190 | -30 | 0.75 | 83 | | JX55/15.8 | 655 | 300 | 265 | 8 | 1.5 | 77 | | JX55/11.7 | 635 | 280 | 265 | 8 | 1.1 | 77 | | JX55/8.0 | 615 | 260 | 265 | 8 | 0.75 | 77 | | JX45/19.0 | 655 | 300 | 260 | 5 | 1.5 | 77 | | JX45/13.9 | 635 | 280 | 260 | 5 | 1.1 | 77 | | JX45/9.5 | 615 | 260 | 260 | 5 | 0.75 | 77 | | JX35/23.5 | 655 | 300 | 260 | 5 | 1.5 | 77 | | JX35/17.0 | 635 | 280 | 260 | 5 | 1.1 | 77 | | JX35/12.0 | 615 | 260 | 260 | 5 | 0.75 | 77 | | JX25/34.0 | 655 | 300 | 260 | 5 | 1.5 | 77 | | JX25/25.0 | 635 | 280 | 260 | 5 | 1.1 | 77 | | JX25/17.0 | 615 | 260 | 260 | 5 | 0.75 | 77 | | JX15/50.0 | 655 | 300 | 260 | 5 | 1.5 | 77 | | JX15/36.0 | 635 | 280 | 260 | 5 | 1.1 | 77 | | JX15/25.0 | 615 | 260 | 260 | 5 | 0.75 | 77 | | JX10/50.0 | 655 | 300 | 260 | 5 | 1.5 | 77 | | JX10/36.0 | 635 | 280 | 260 | 5 | 1.1 | 77 | | JX10/25.0 | 615 | 260 | 260 | 5 | 0.75 | 77 |
