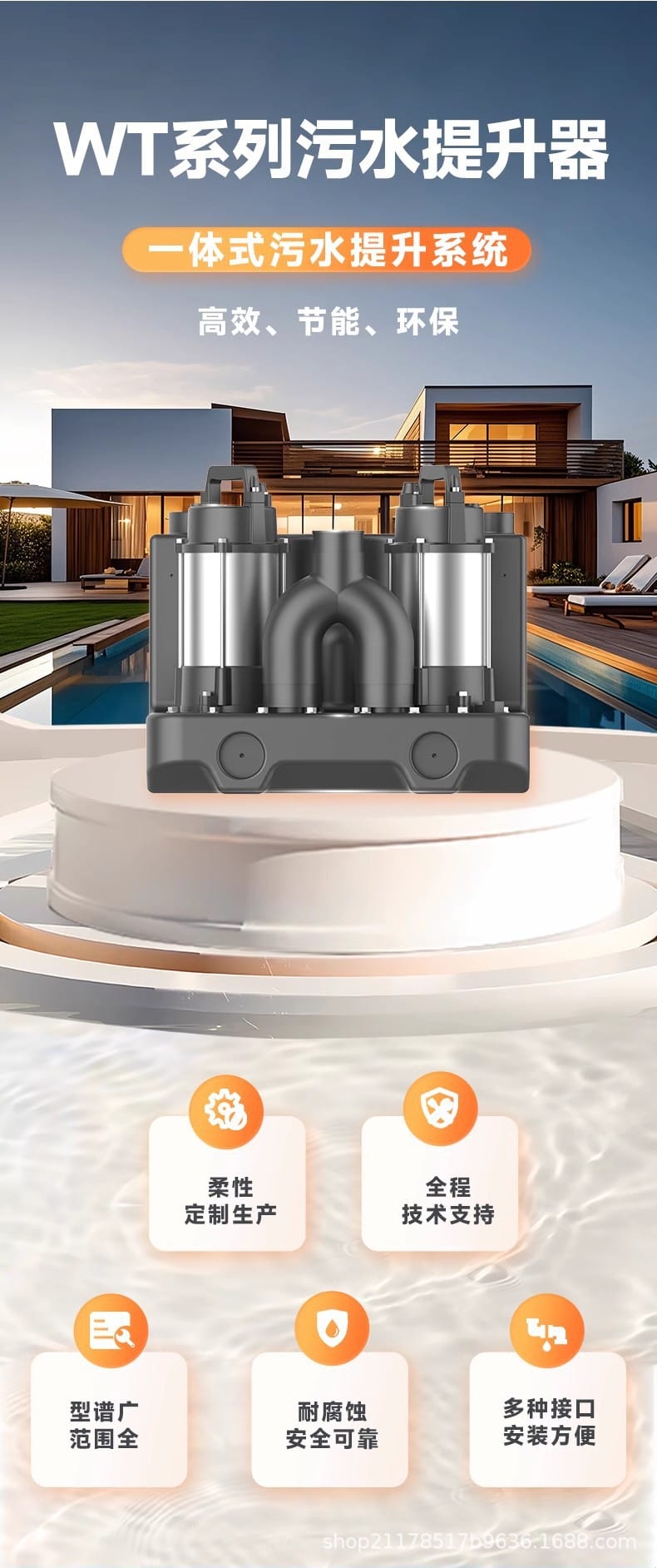

利歐 (LEO) WT 系列污水提升器產品說明書
1. 品牌概況
利歐泵業集團是利歐股份（證券代碼 002131）核心板塊，品牌足跡已遍布 160 個國家及地區，服務全球 5 億用戶。從中國的利歐到世界的 LEO，致力于提供高效、節能、環保的流體解決方案。
2. 核心特點

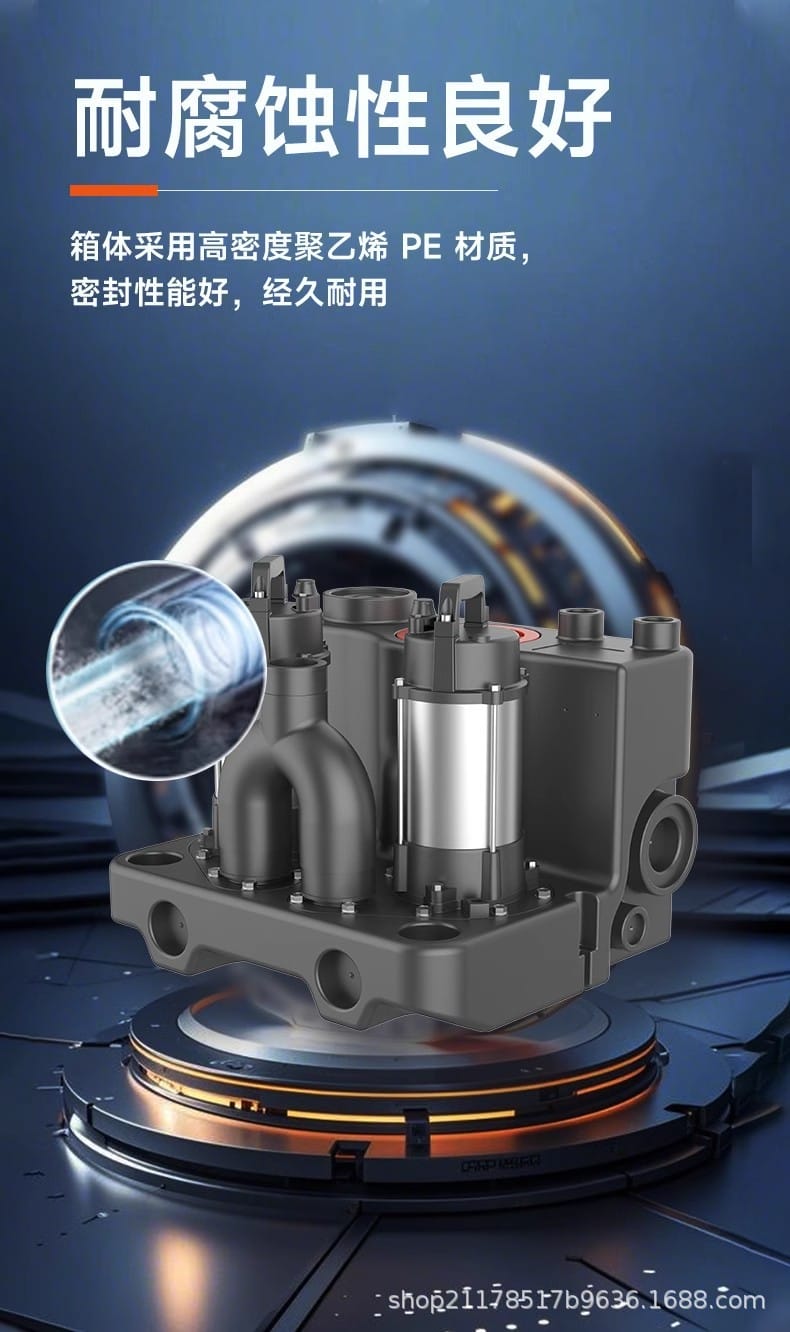

- 材質耐用：箱體采用高密度聚乙烯 (PE) 材質，耐腐蝕、密封性能好、經久耐用。

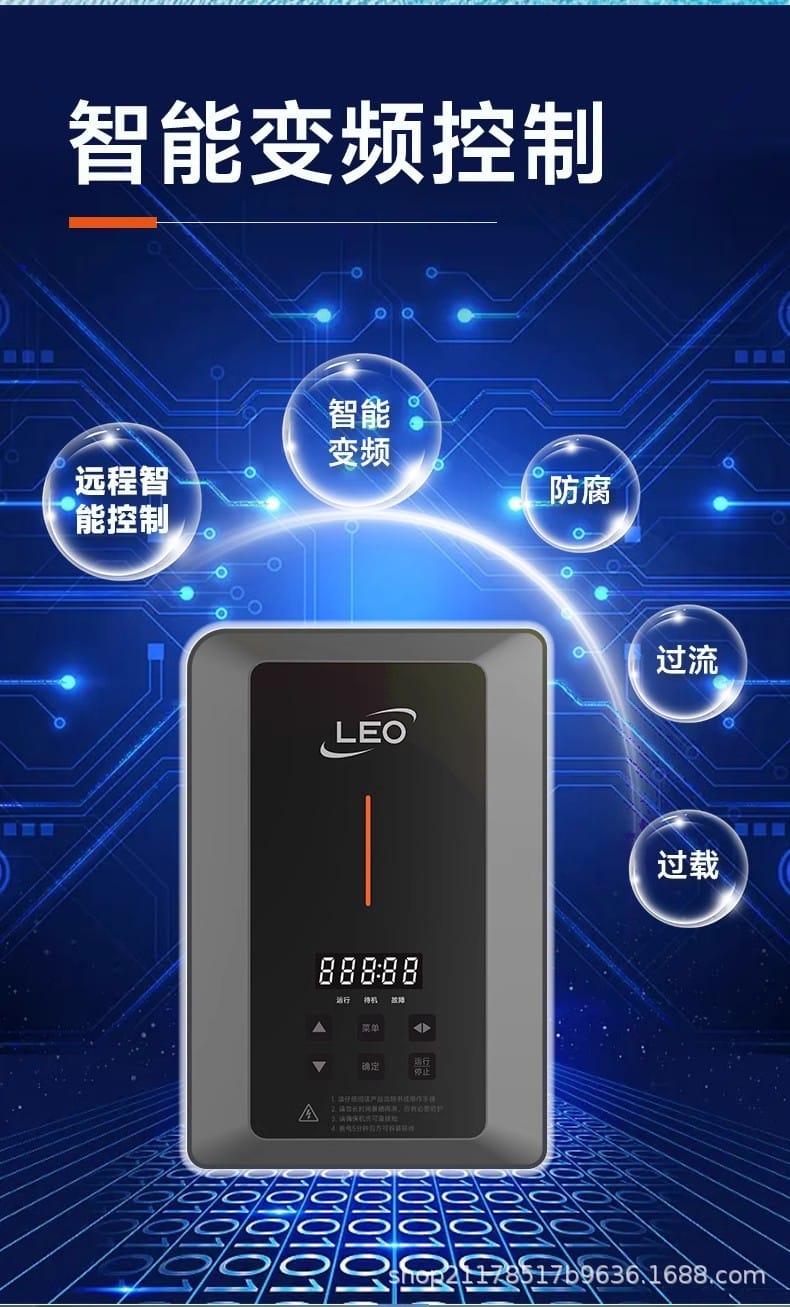

- 智能控制：配備智能變頻遠程控制系統，支持氣壓與浮球雙液位控制，獨創雙重保護機制。

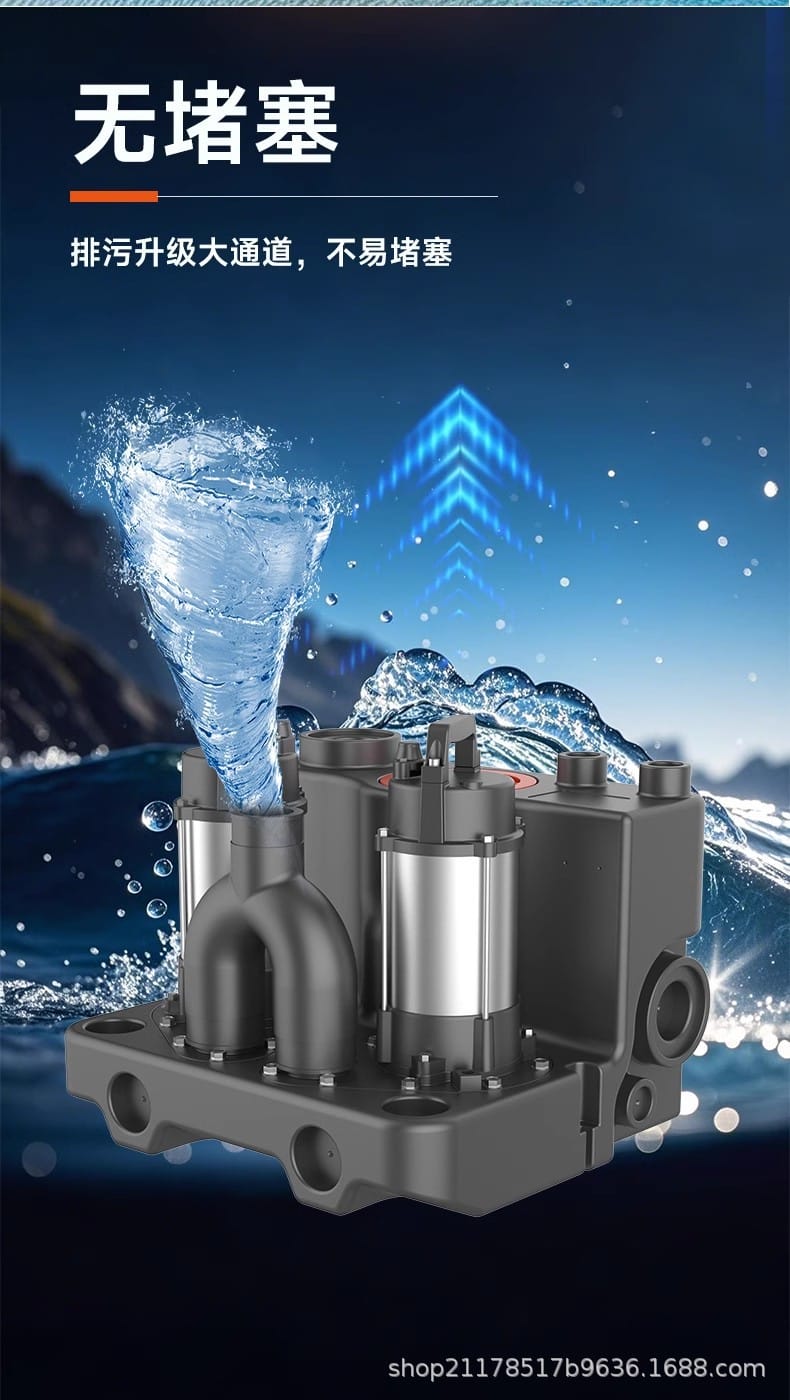

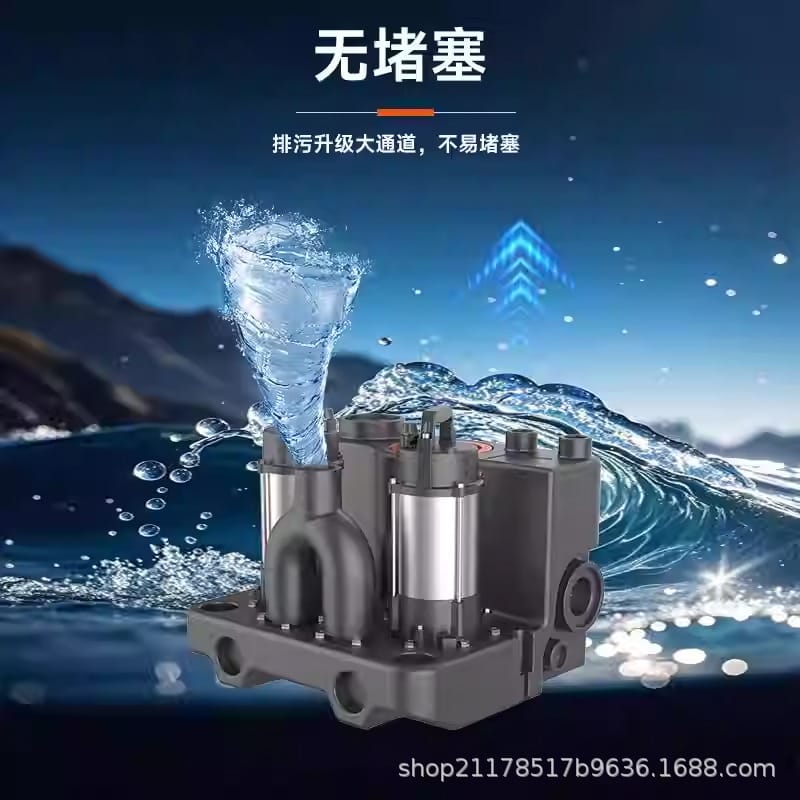

- 防堵設計：采用旋渦式不銹鋼葉輪及排污升級大通道，配合內置反沖洗自動清潔技術，有效防止頭發纏繞及污垢粘連，實現無堵塞運行。

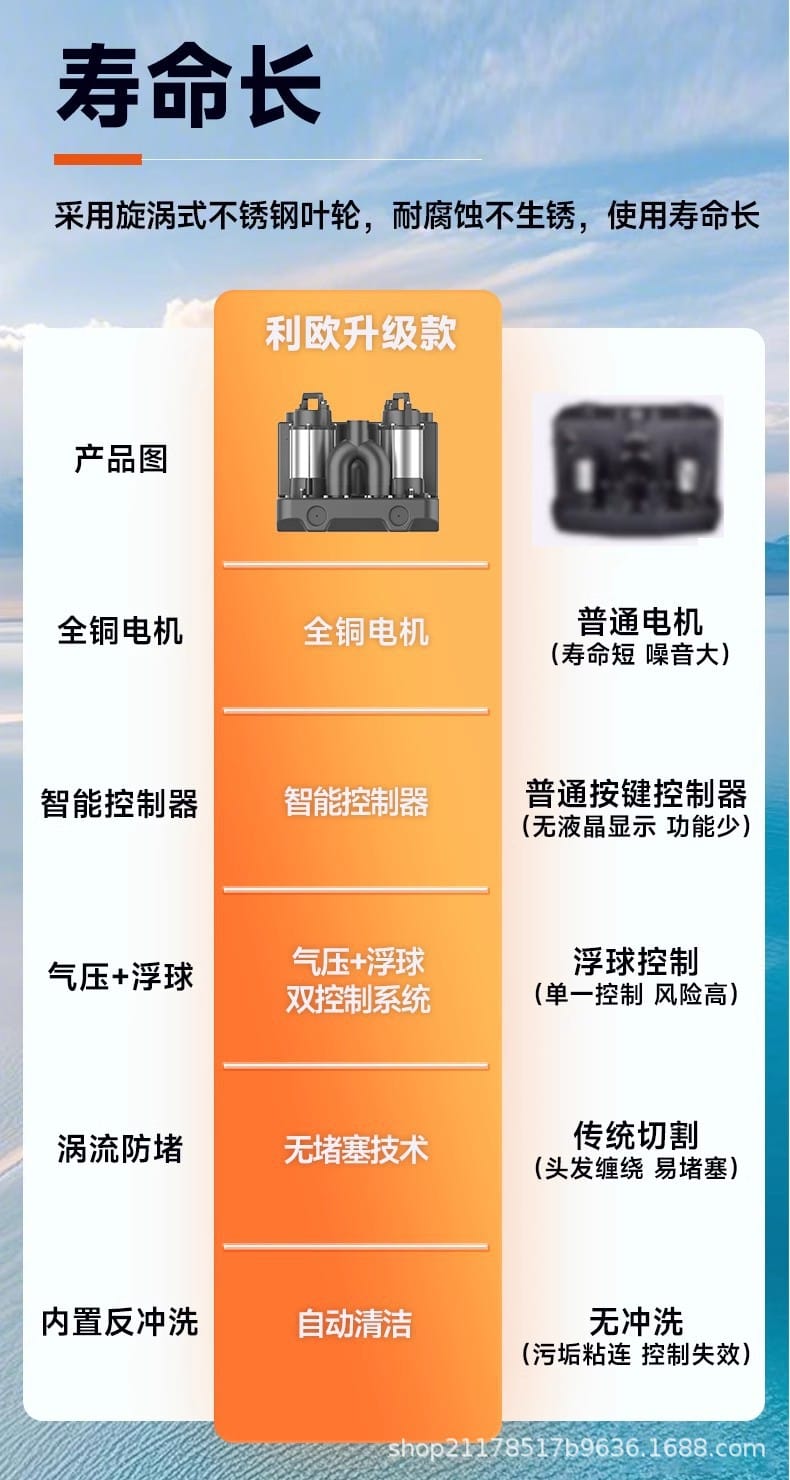

- 高效節能：全銅電機搭配智能控制器，相比普通電機壽命更長、噪音更低；雙泵系統可交替運行或同時啟動，節能且提高使用壽命。

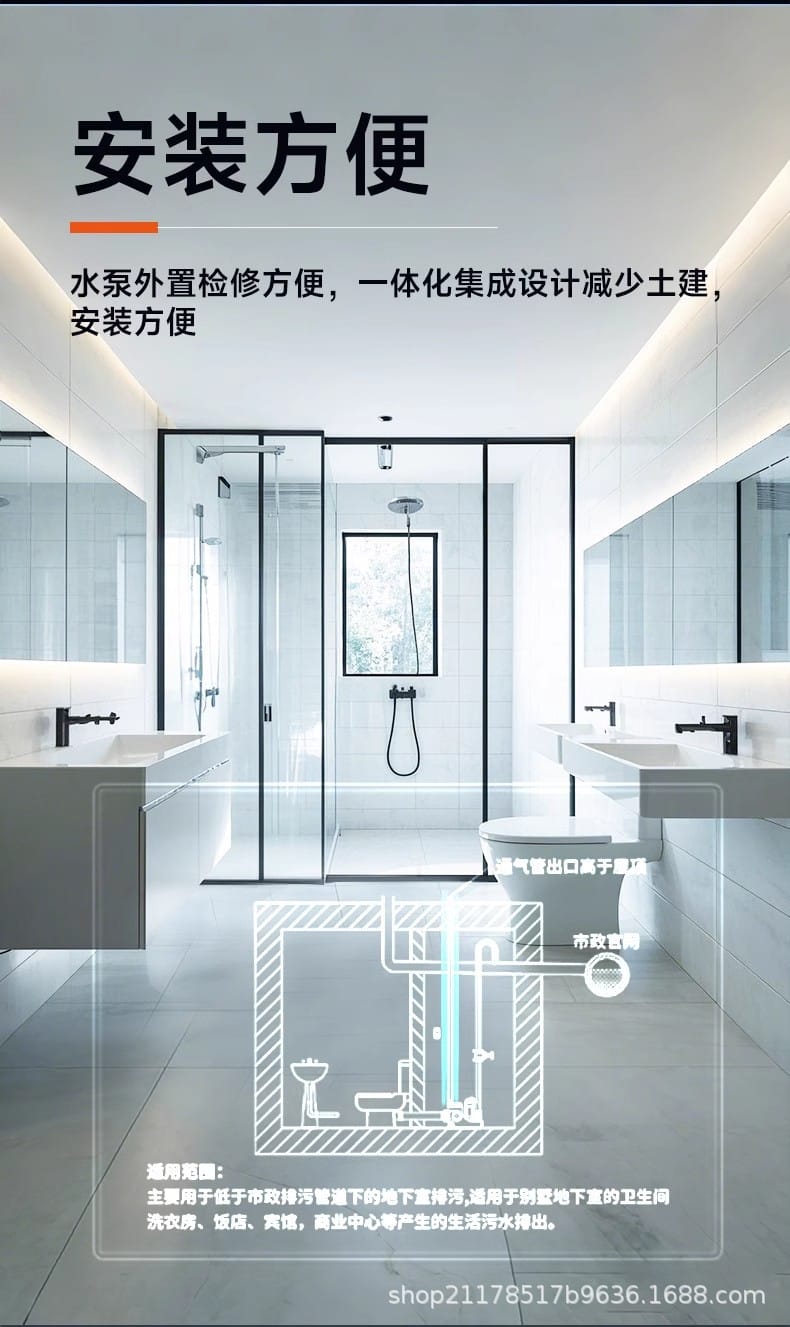

- 安裝便捷：一體化集成設計減少土建成本，水泵外置檢修方便，預留多個水平進水口，適應不同安裝場景。

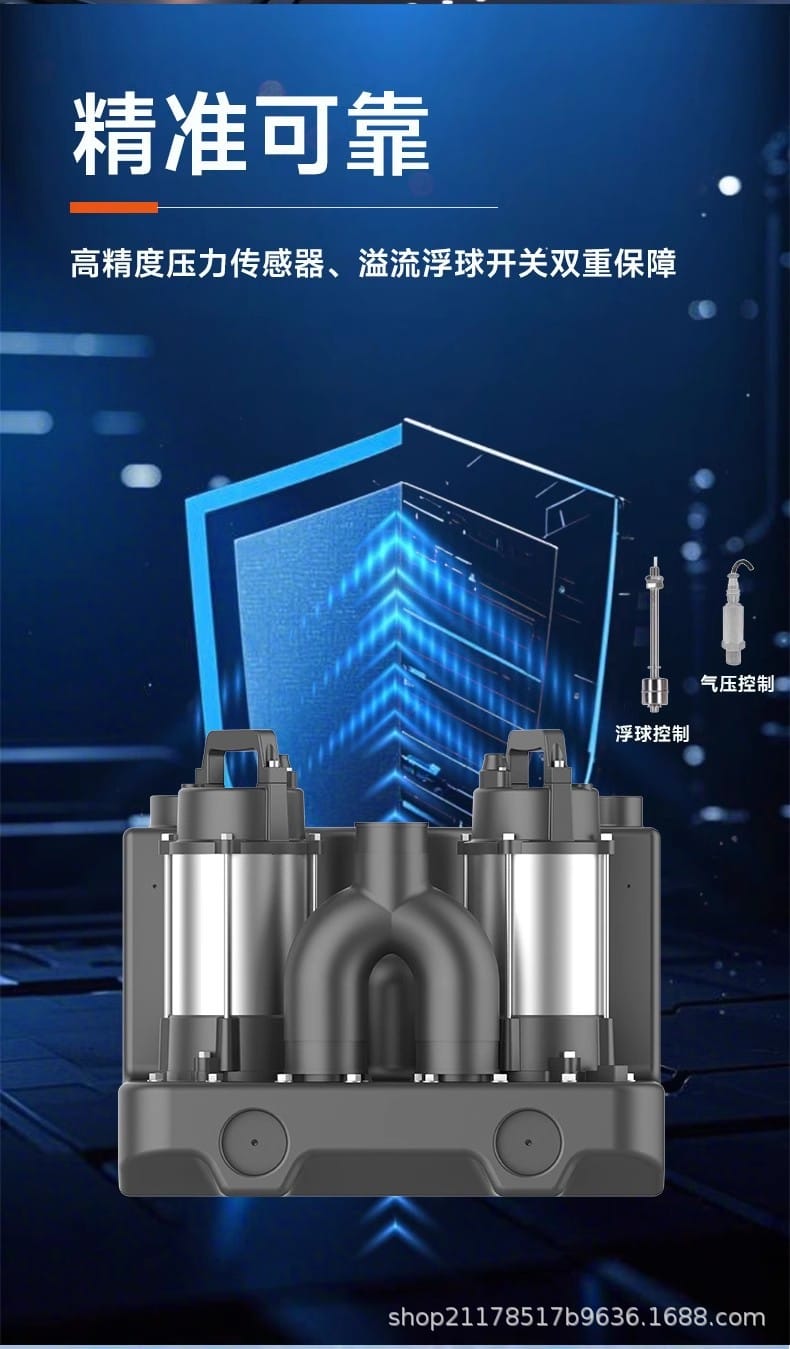

- 安全可靠：整機防水等級 IP68（不含控制箱），高精度壓力傳感器與溢流浮球開關雙重保障。

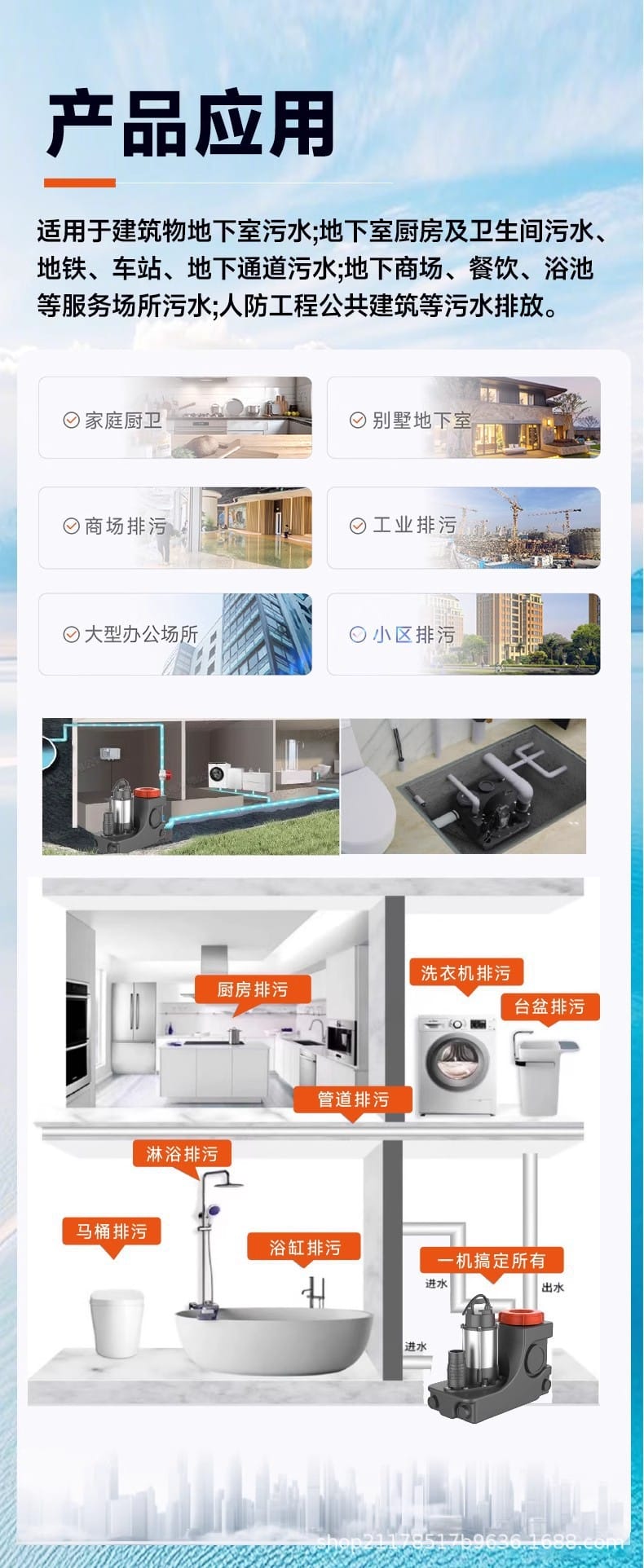

3. 應用行業
本產品適用于各類低于市政排污管道或無排污管道場所的污水排放，廣泛應用于以下行業及場景：
- 民用建筑：家庭廚衛、別墅地下室、小區排污。
- 商業場所：地下商場、餐飲店、浴池、飯店、賓館、商業中心、吧臺水槽。
- 公共設施：地鐵、車站、地下通道、人防工程、公共建筑、大型辦公場所。
- 工業領域：工業排污、洗衣房、空調冷凝水排放。
- 排放對象：馬桶、淋浴、洗手盆、浴缸、洗衣機、廚房污水等生活污水。
4. 技術參數

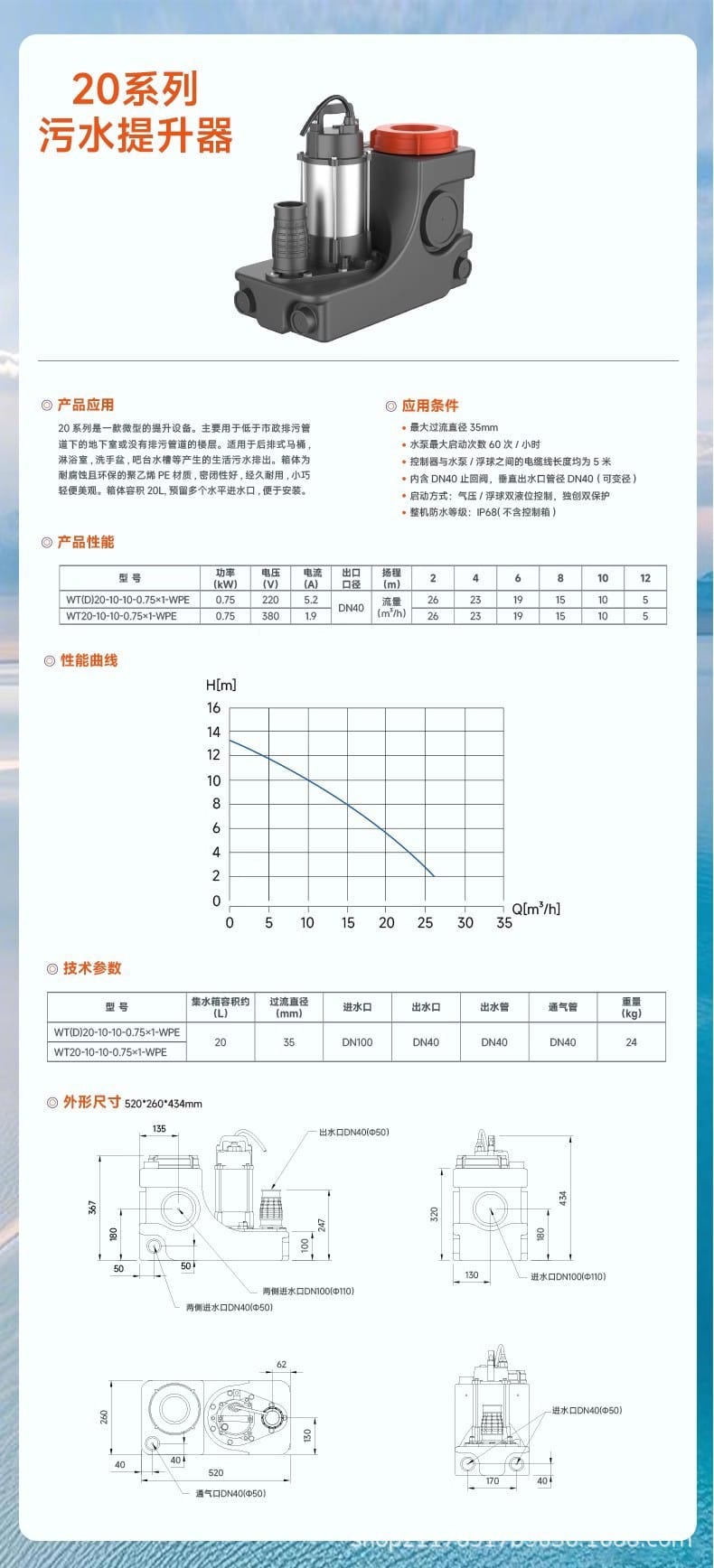

4.1 20 系列 (微型單泵)
- 適用場景：別墅地下室衛生間、洗衣房、后排式馬桶、淋浴室等。
- 箱體容積：20L
- 技術參數表：
| 型號 |
功率 (kW) |
電壓 (V) |
電流 (A) |
出口口徑 |
揚程 (m) |
流量 (m3/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)20-10-10-0.75×1-WPE |
0.75 |
220 |
5.2 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
| WT20-10-10-0.75×1-WPE |
0.75 |
380 |
1.9 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
- 外形尺寸：520×260×434mm
- 接口尺寸：進水 DN100/ DN40，出水 DN40，通氣 DN40
- 最大過流直徑：35mm

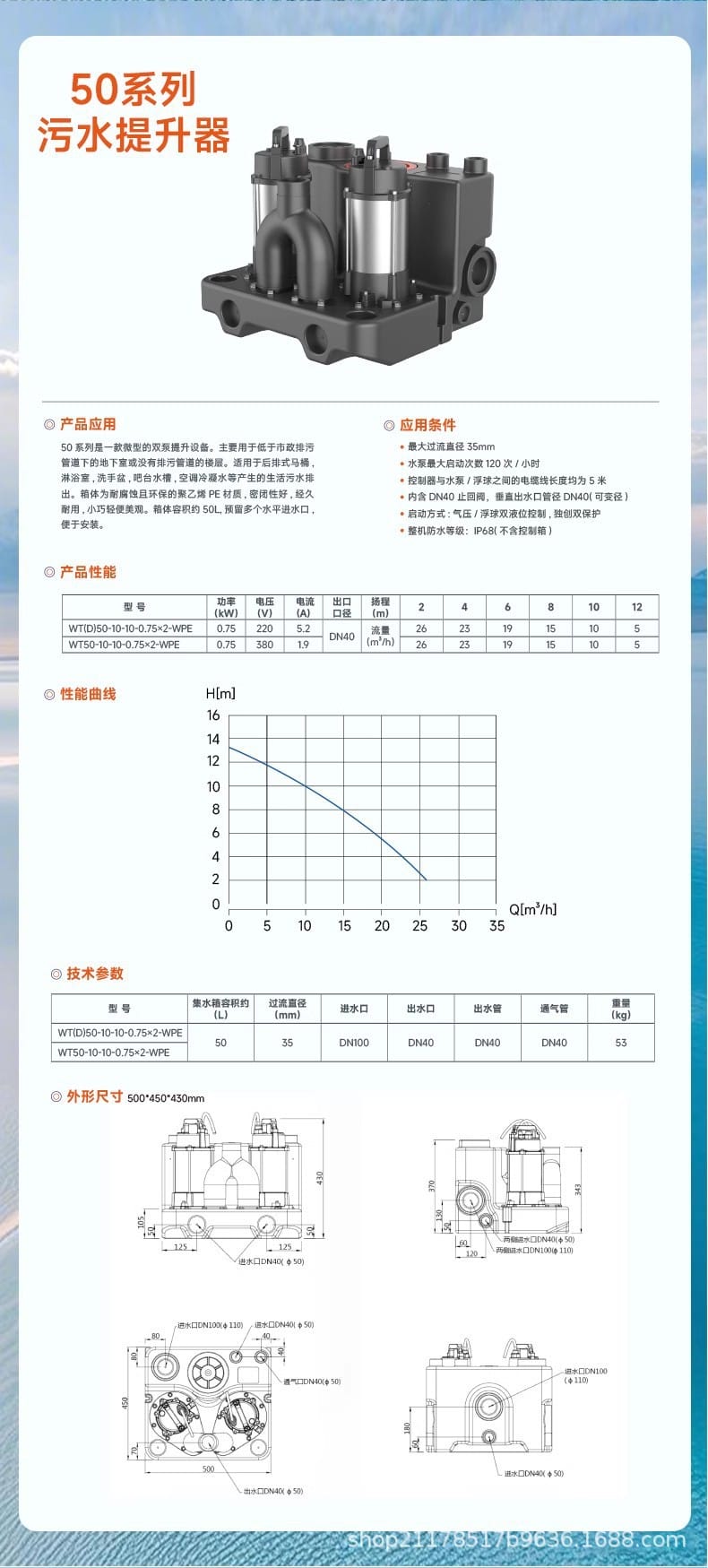

4.2 50 系列 (微型雙泵)
- 適用場景：地下室、無排污管道樓層，適用于后排式馬桶、淋浴室、空調冷凝水等。
- 箱體容積：50L
- 技術參數表：
| 型號 |
功率 (kW) |
電壓 (V) |
電流 (A) |
出口口徑 |
揚程 (m) |
流量 (m3/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)50-10-10-0.75×2-WPE |
0.75 |
220 |
5.2 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
| WT50-10-10-0.75×2-WPE |
0.75 |
380 |
1.9 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
- 外形尺寸：500×450×430mm
- 接口尺寸：進水 DN100/ DN40，出水 DN40，通氣 DN40
- 最大過流直徑：35mm

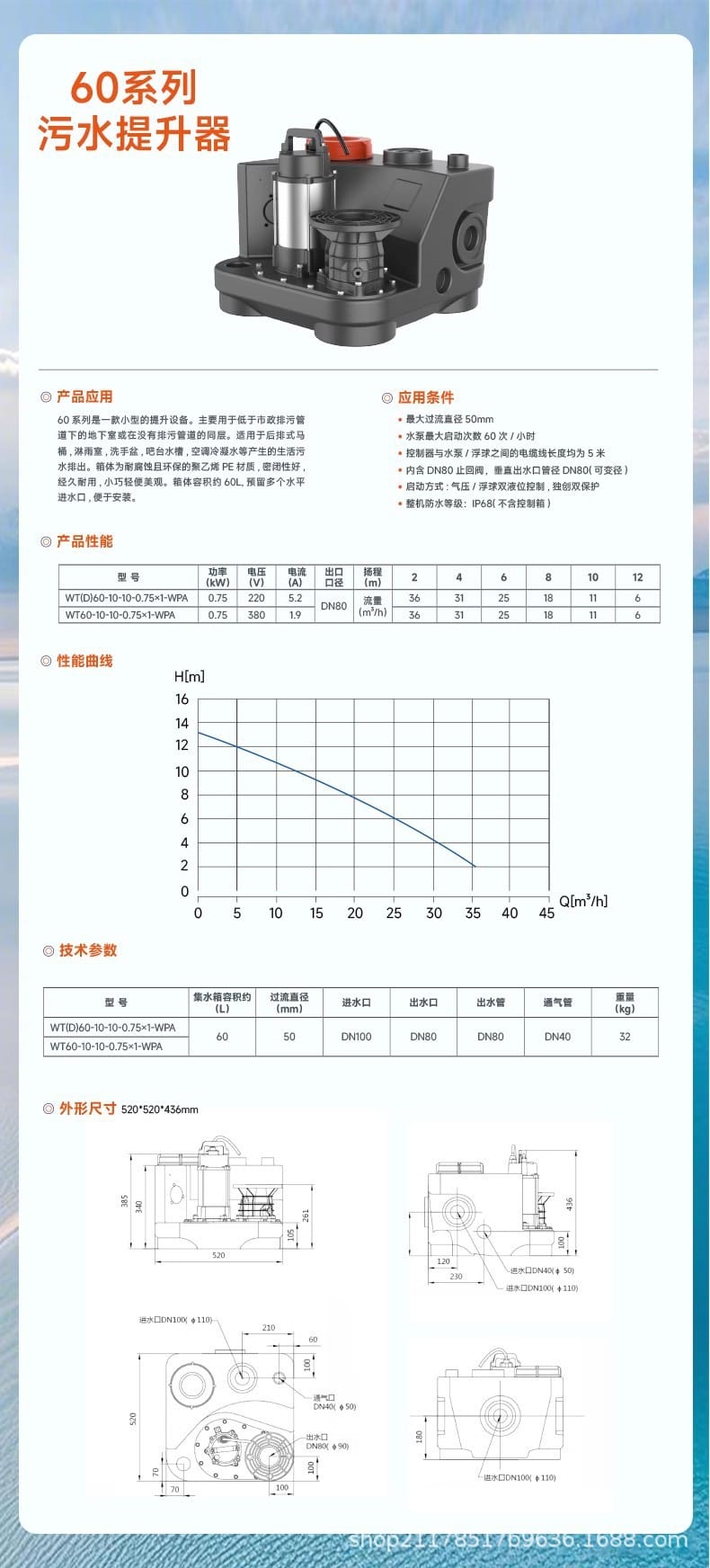

4.3 60 系列 (小型單泵)
- 適用場景：地下室或同層無排污管道場合。
- 箱體容積：60L
- 技術參數表：
| 型號 |
功率 (kW) |
電壓 (V) |
電流 (A) |
出口口徑 |
揚程 (m) |
流量 (m3/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)60-10-10-0.75×1-WPA |
0.75 |
220 |
5.2 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
| WT60-10-10-0.75×1-WPA |
0.75 |
380 |
1.9 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
- 外形尺寸：520×520×436mm
- 接口尺寸：進水 DN100/ DN40，出水 DN80，通氣 DN40
- 最大過流直徑：50mm

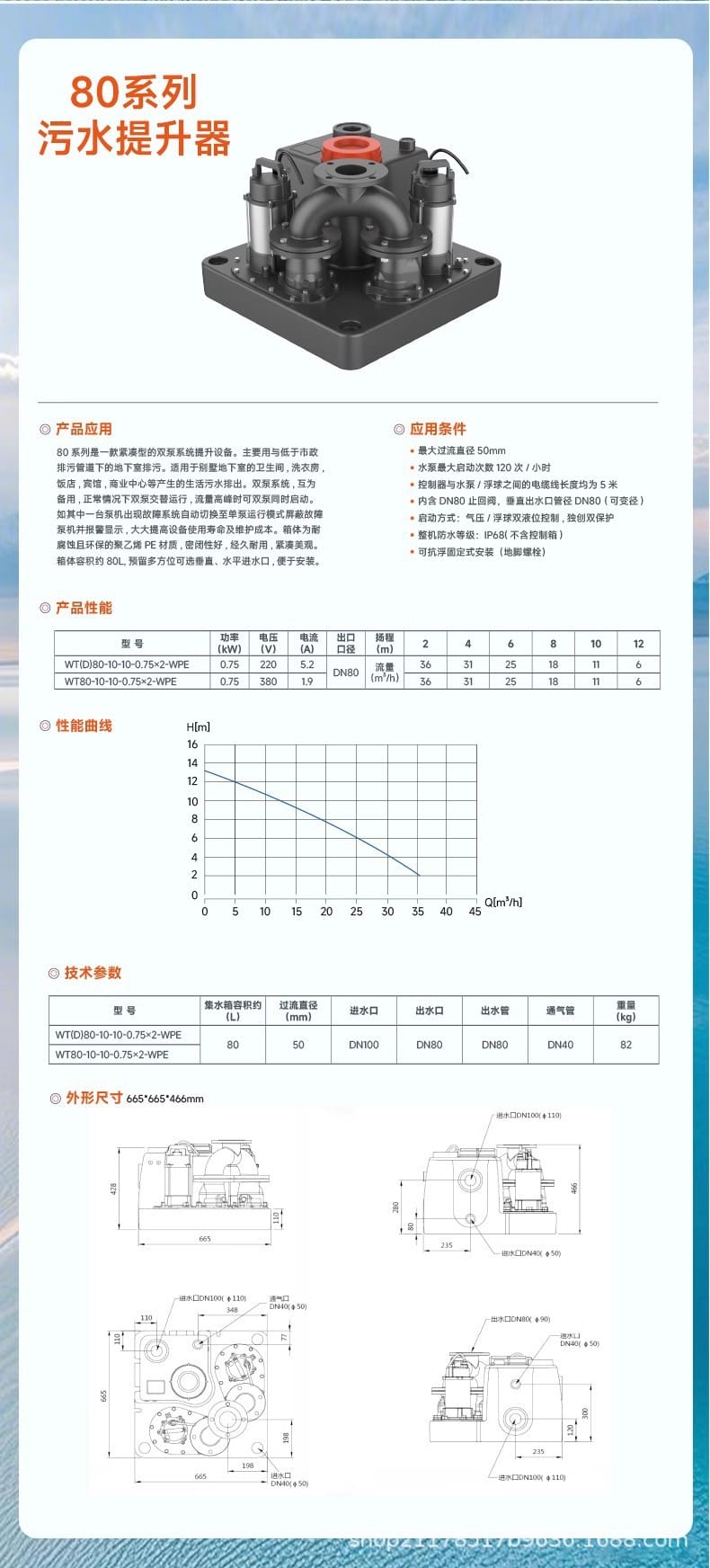

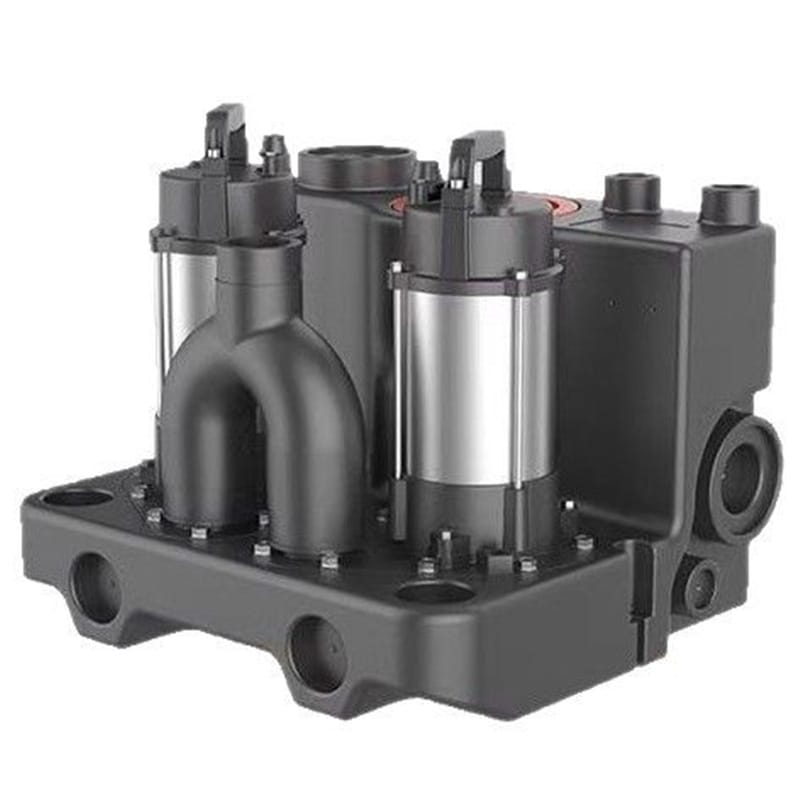

4.4 80 系列 (緊湊型雙泵)
- 適用場景：別墅地下室、飯店、賓館、商業中心等高流量需求場所。雙泵互為備用，故障自動切換。
- 箱體容積：80L
- 技術參數表：
| 型號 |
功率 (kW) |
電壓 (V) |
電流 (A) |
出口口徑 |
揚程 (m) |
流量 (m3/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)80-10-10-0.75×2-WPE |
0.75 |
220 |
5.2 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
| WT80-10-10-0.75×2-WPE |
0.75 |
380 |
1.9 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
- 外形尺寸：665×665×466mm
- 接口尺寸：進水 DN100/ DN40，出水 DN80，通氣 DN40
- 最大過流直徑：50mm
- 安裝特性：可抗浮固定式安裝（地腳螺栓）

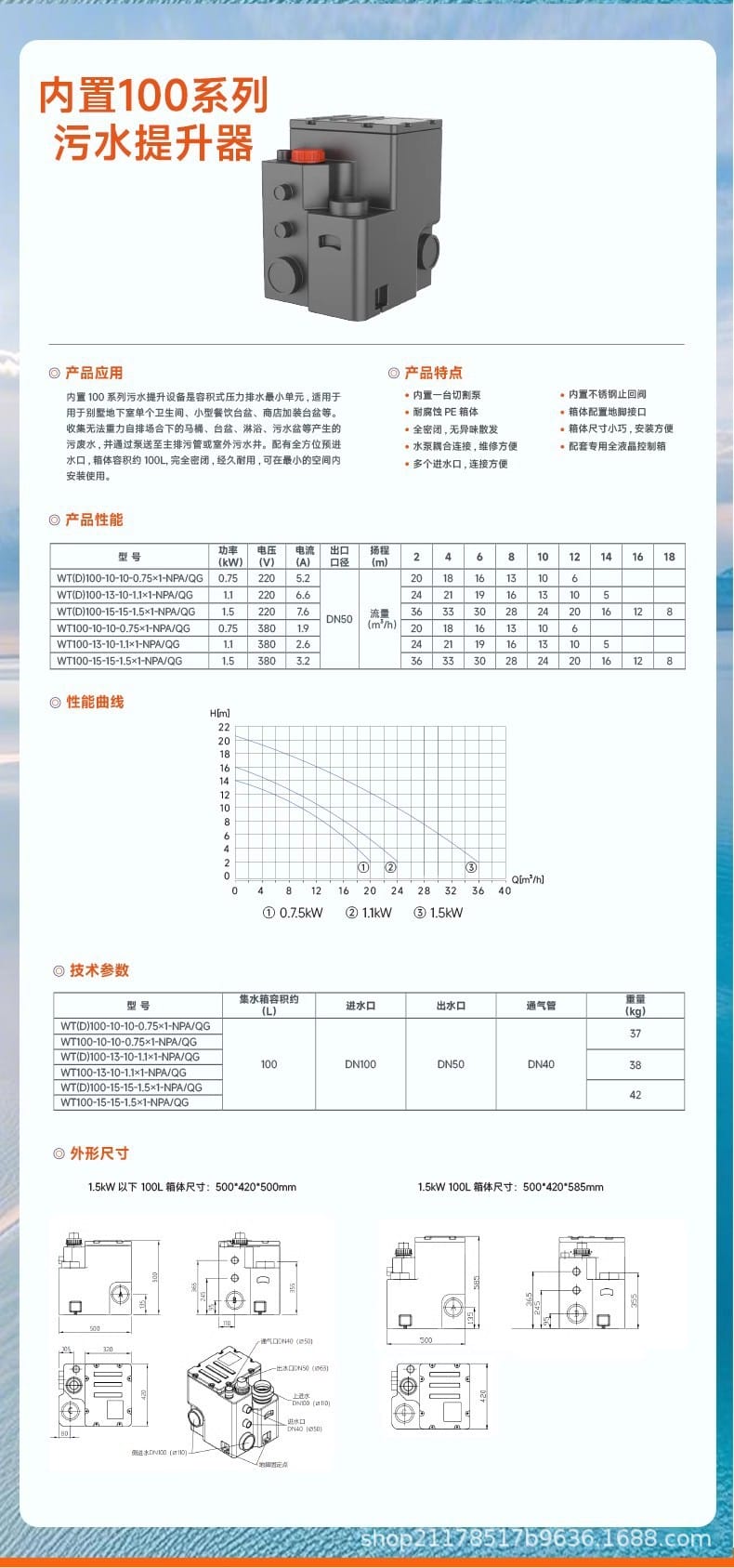

4.5 100 系列 (內置式)
- 適用場景：別墅地下室單個衛生間、小型餐飲臺盆、商店加裝臺盆等容積式壓力排水最小單元。
- 箱體容積：100L
- 基礎參數：型號 WT(D)100-10-10-0.75×1-NPA/QG，功率 0.75kW。
- 特點：完全密閉，全方位預進水口，最小空間安裝。
5. 安裝條件
- 適用位置：主要用于低于市政排污管道下的地下室排污，或沒有排污管道的樓層。
- 通氣管要求：通氣管出口必須高于市政管網 50cm，確保排氣順暢且防止倒灌。
- 進水配置：預留多個水平進水口（DN100/ DN40），便于不同衛生器具接入。
- 出水配置：垂直出水口含止回閥（DN40 或 DN80），可變徑連接。
- 電纜長度：控制器與水泵/浮球之間的電纜線長度均為 5 米。
- 啟動頻率：
- 單泵系統最大啟動次數：60 次/小時
- 雙泵系統最大啟動次數：120 次/小時
6. 注意事項
- 電氣安全：操作前務必切斷電源，斷電 5 分鐘后方可拆裝模塊或進行檢修，防止觸電或設備損壞。
- 防水等級：整機防水等級為 IP68（不含控制箱），控制箱需安裝在干燥安全處。
- 維護檢修：水泵外置設計便于檢修，建議定期檢查浮球開關及壓力傳感器靈敏度。
- 防堵塞維護：雖具備反沖洗及切割功能，仍需避免大量硬物或長纖維雜物進入泵體。
- 故障處理：雙泵系統若出現故障，會自動切換至單泵運行并報警，請及時聯系專業人員維修。

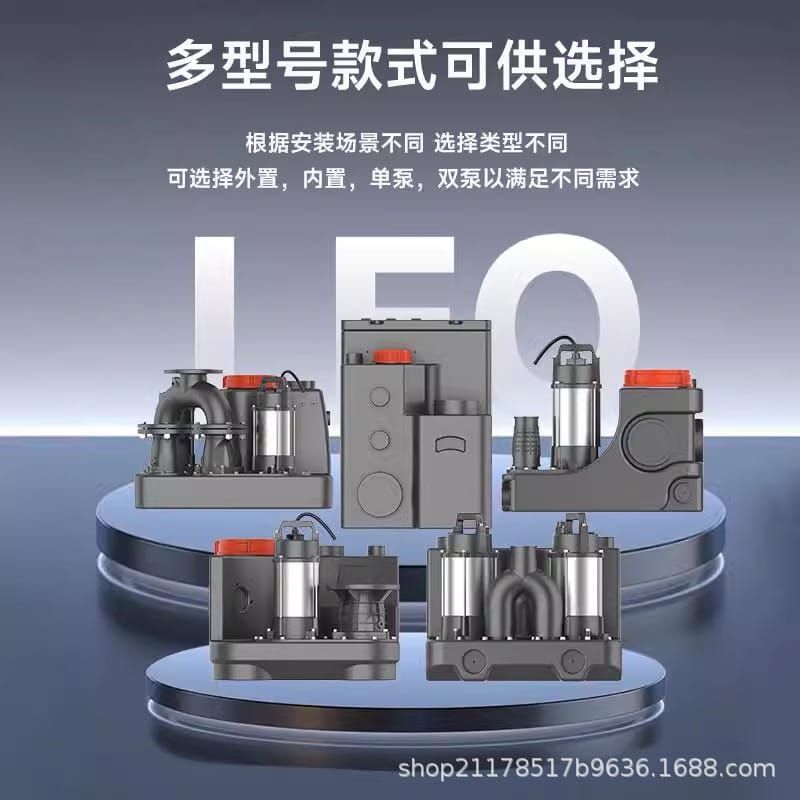

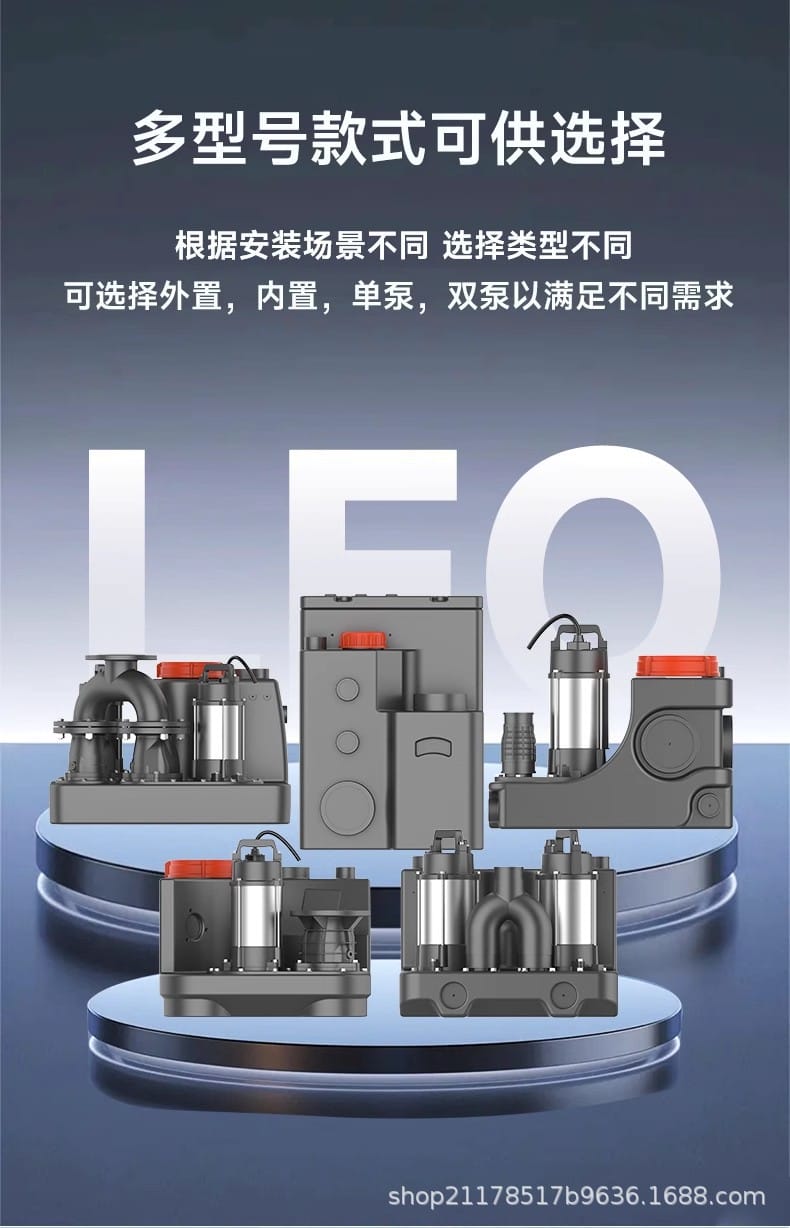

- 選型建議：根據安裝場景不同（外置/內置、單泵/雙泵），請選擇合適型號以滿足不同流量及揚程需求。
