美控在線水質檢測儀表產品手冊

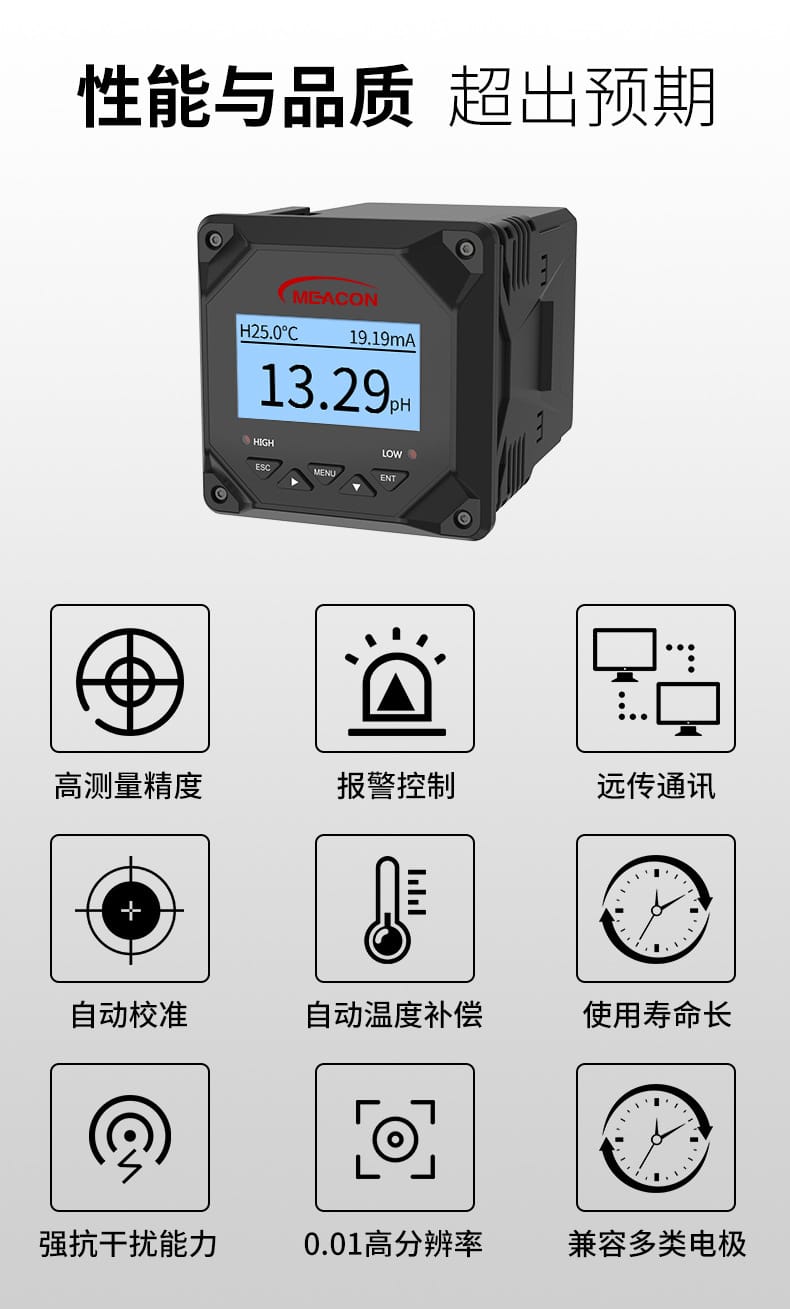

一、核心特點
| 特性 |
說明 |
| 高精度測量 |
pH分辨率0.01，綜合精度±0.02pH；濁度精度±0.1NTU或±2%FS |
| 智能算法 |

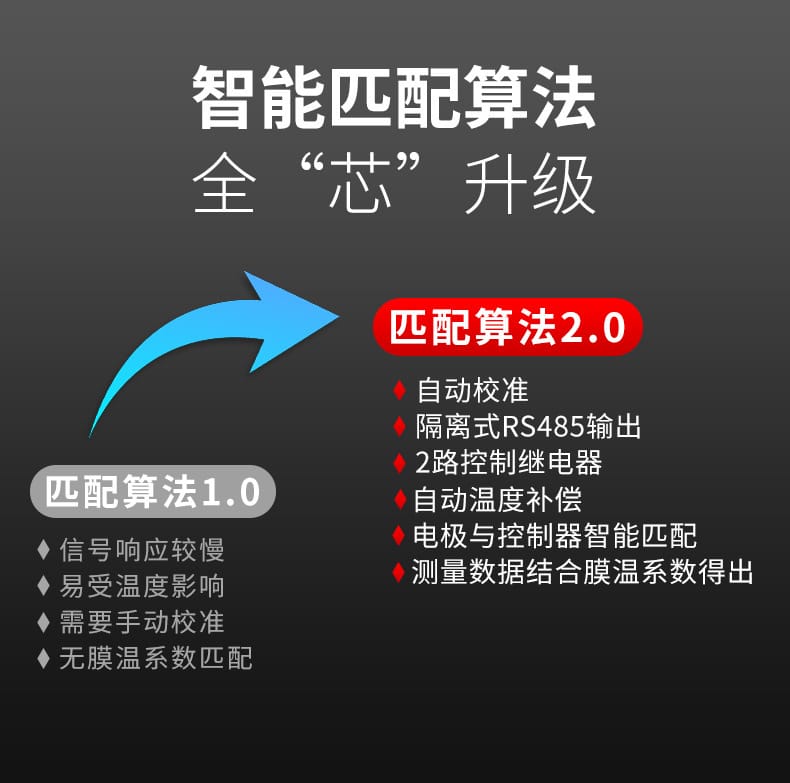

匹配算法2.0，自動校準、自動溫度補償、膜溫系數智能匹配 |
| 全功能輸出 |
隔離式4-20mA+RS485雙輸出，Modbus-RTU協議，2路繼電器報警 |
| 強抗干擾 |

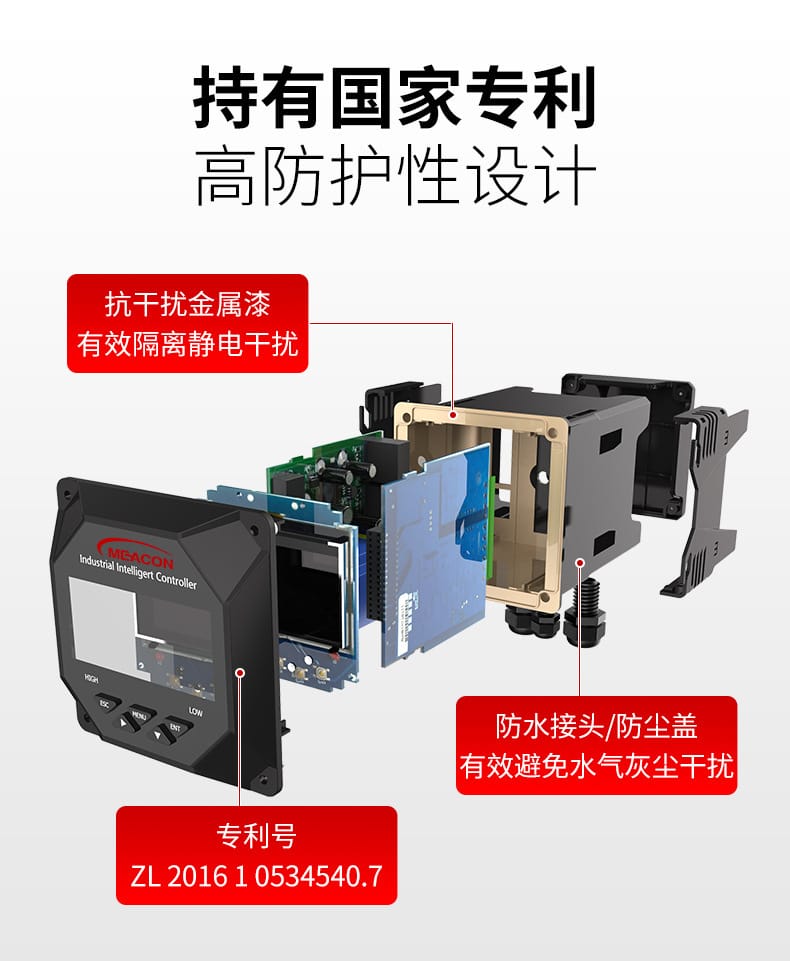

金屬漆防靜電、防水防塵設計，國家專利保護（ZL201610534540.7） |
| 進口元器件 |

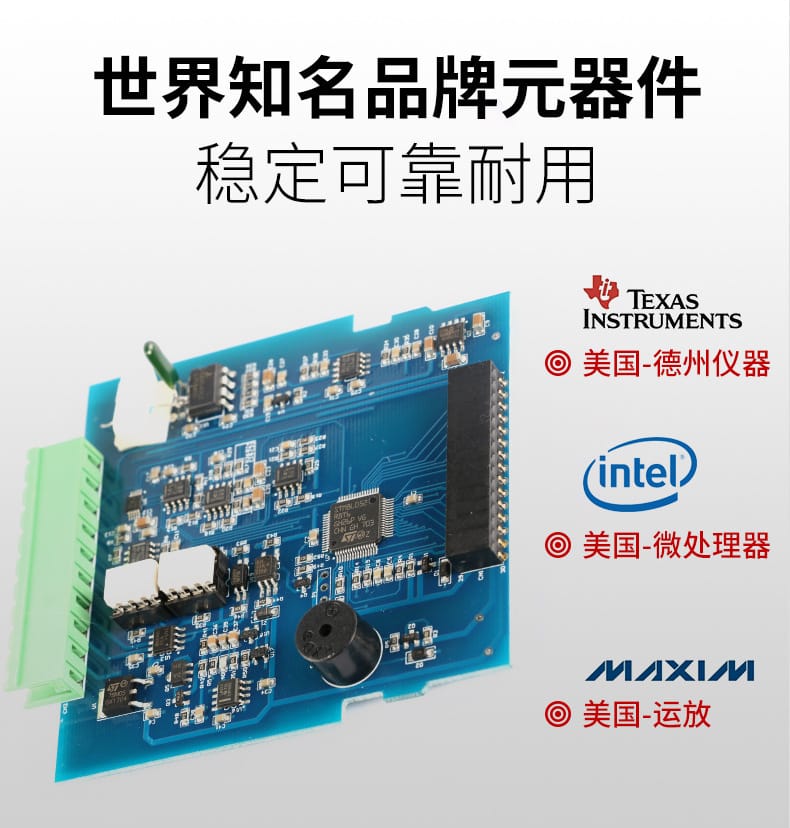

德州儀器、Intel微處理器、MAXIM運放等世界品牌元件 |
| 寬溫補償 |
-10~130℃自動/手動溫度補償，PT1000/NTC10K雙兼容 |

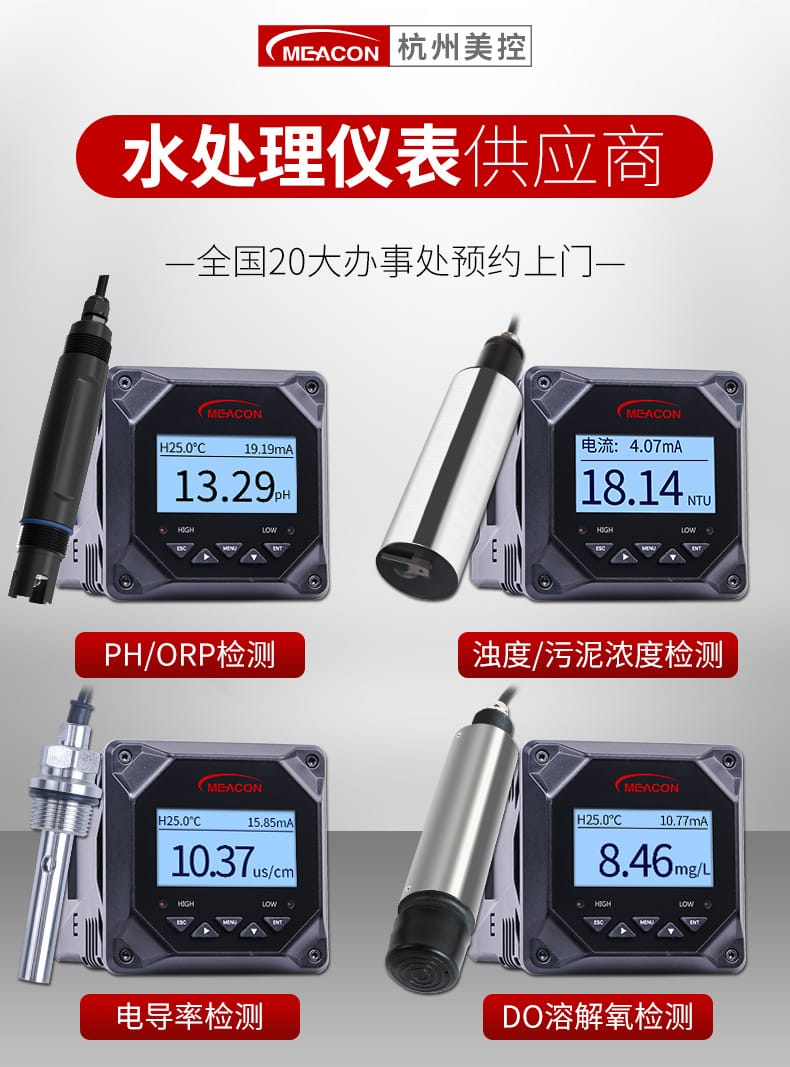

二、技術參數

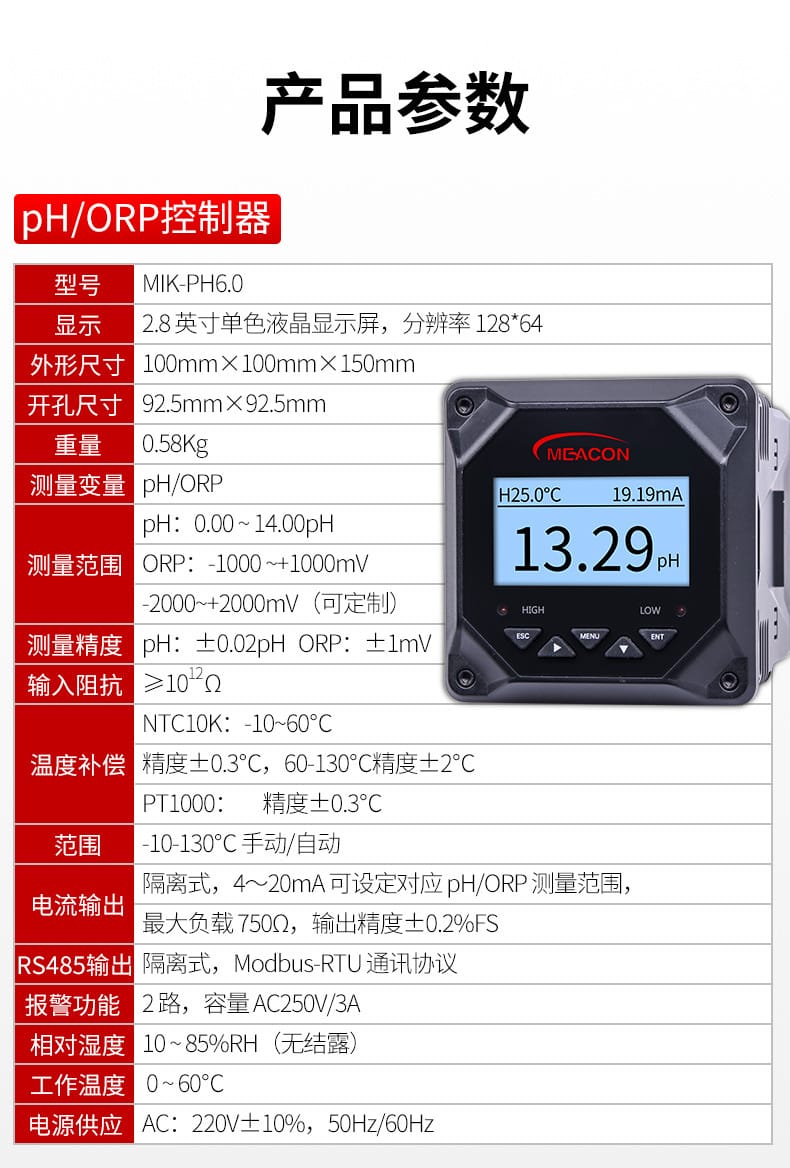

2.1 pH/ORP控制器（MIK-PH6.0）
| 項目 |
參數 |
| 顯示 |
2.8英寸單色液晶，128×64分辨率 |

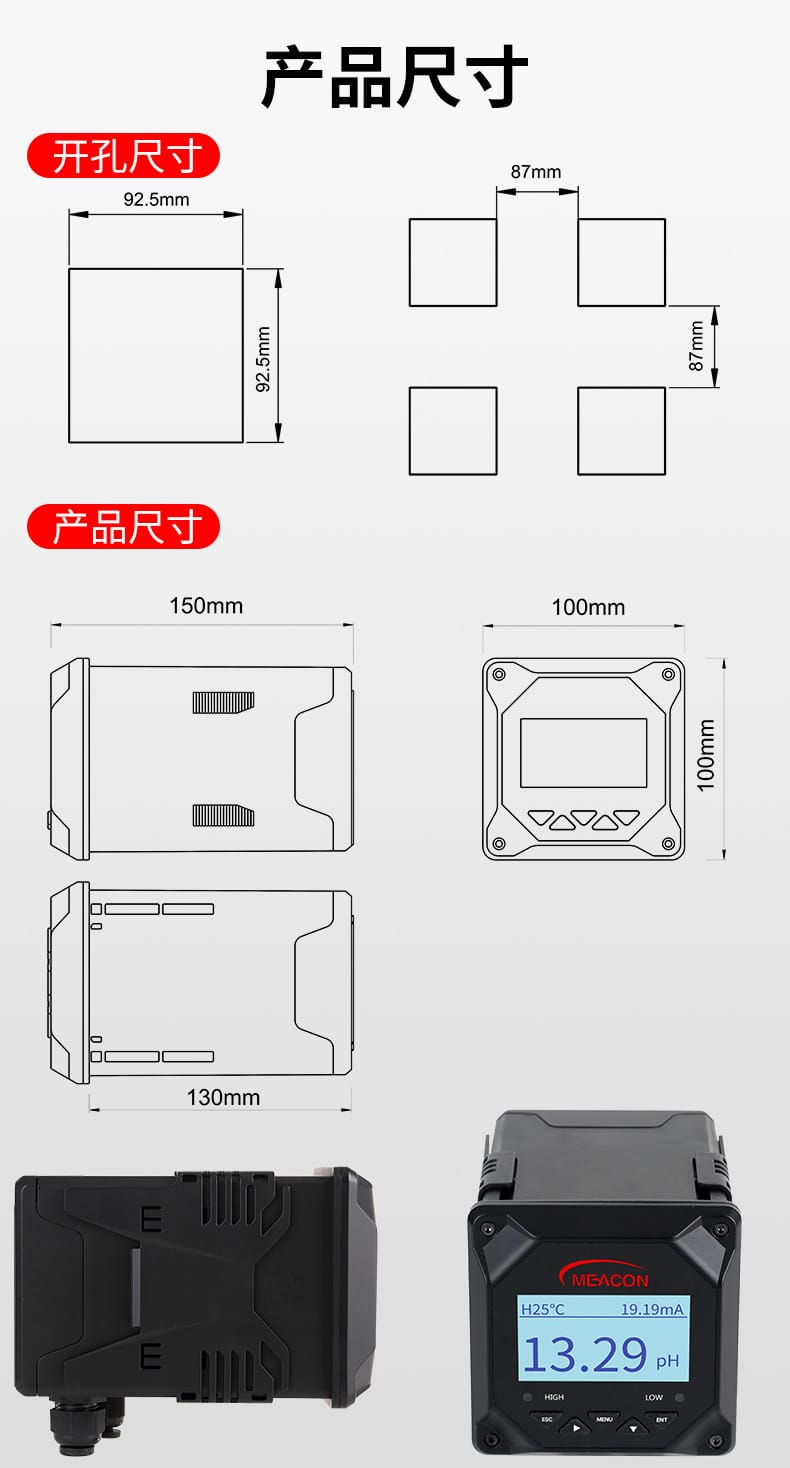

| 外形/開孔 |
100×100×150mm / 92.5×92.5mm |
| 重量 |
0.58Kg |
| pH測量 |
0.00~14.00pH，精度±0.02pH |
| ORP測量 |
-1000~+1000mV（可定制-2000~+2000mV），精度±1mV |
| 輸入阻抗 |
≥1012Ω |
| 溫度補償 |
NTC10K/PT1000，-10~130℃，精度±0.3℃（60℃以上±2℃） |
| 電流輸出 |
隔離4-20mA，負載≤750Ω，精度±0.2%FS |
| RS485 |
隔離式，Modbus-RTU |
| 報警繼電器 |
2路，AC250V/3A |
| 電源 |
AC220V±10%，50/60Hz |
| 工作條件 |
0~60℃，10~85%RH無結露 |

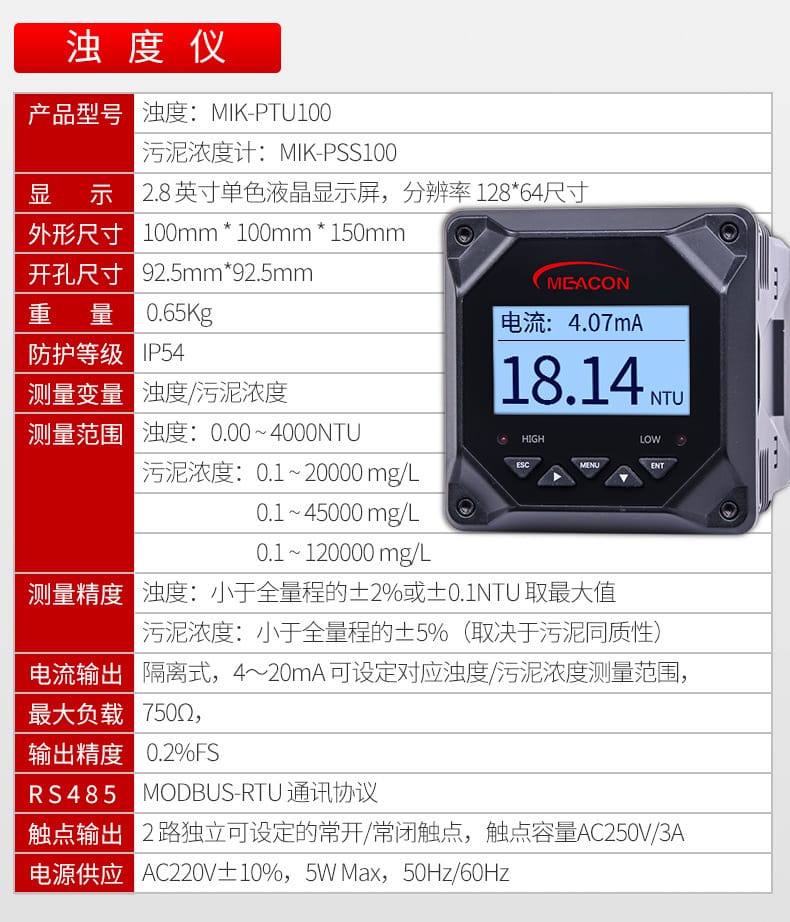

2.2 濁度/污泥濃度儀
| 項目 |
濁度（MIK-PTU100） |
污泥濃度（MIK-PSS100） |
| 測量范圍 |
0.00~4000NTU |
0.1~20000mg/L（可擴展45000/120000mg/L） |
| 測量精度 |
<±2%FS或±0.1NTU取大值 |
<±5%FS（取決于污泥同質性） |
| 防護等級 |
IP54 |
IP54 |
| 重量 |
0.65Kg |
0.65Kg |
其他輸出參數同pH控制器

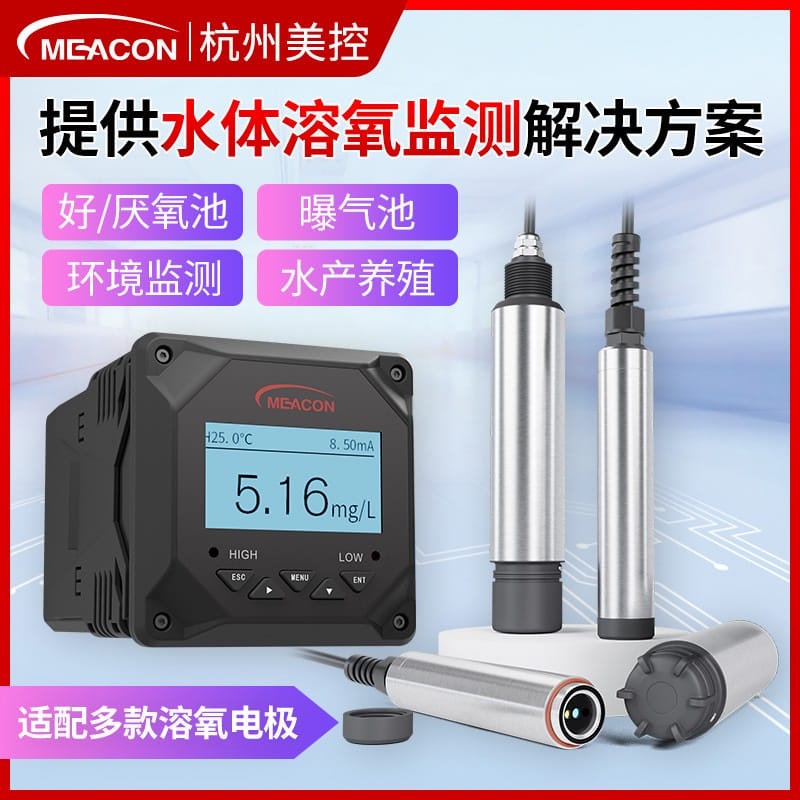

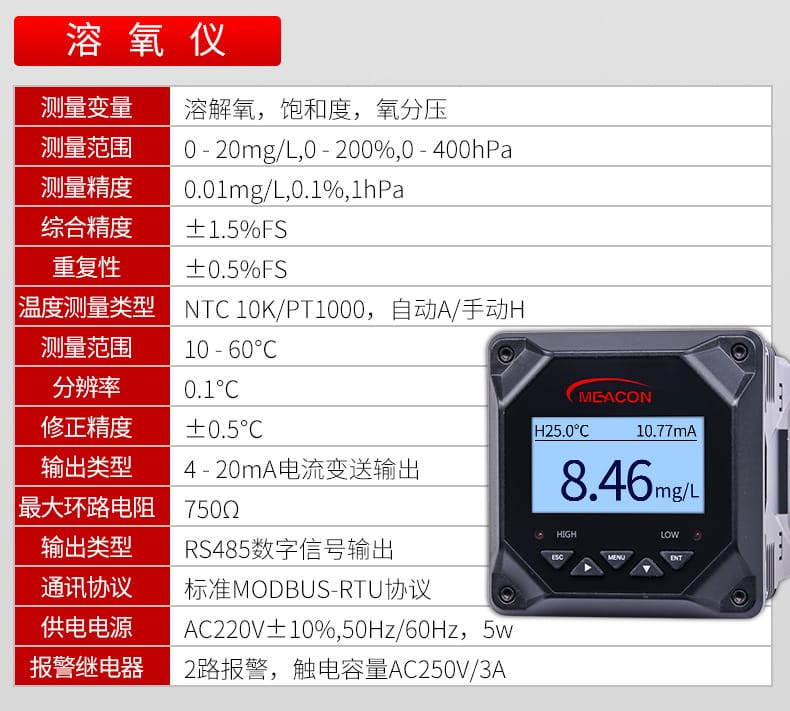

2.3 溶解氧檢測儀
| 項目 |
參數 |
| 測量變量 |
溶解氧、飽和度、氧分壓 |
| 測量范圍 |
0-20mg/L，0-200%，0-400hPa |
| 測量精度 |
0.01mg/L，0.1%，1hPa |
| 綜合精度 |
±1.5%FS |
| 重復性 |
±0.5%FS |
| 溫度測量 |
NTC10K/PT1000，10-60℃，分辨率0.1℃，修正精度±0.5℃ |

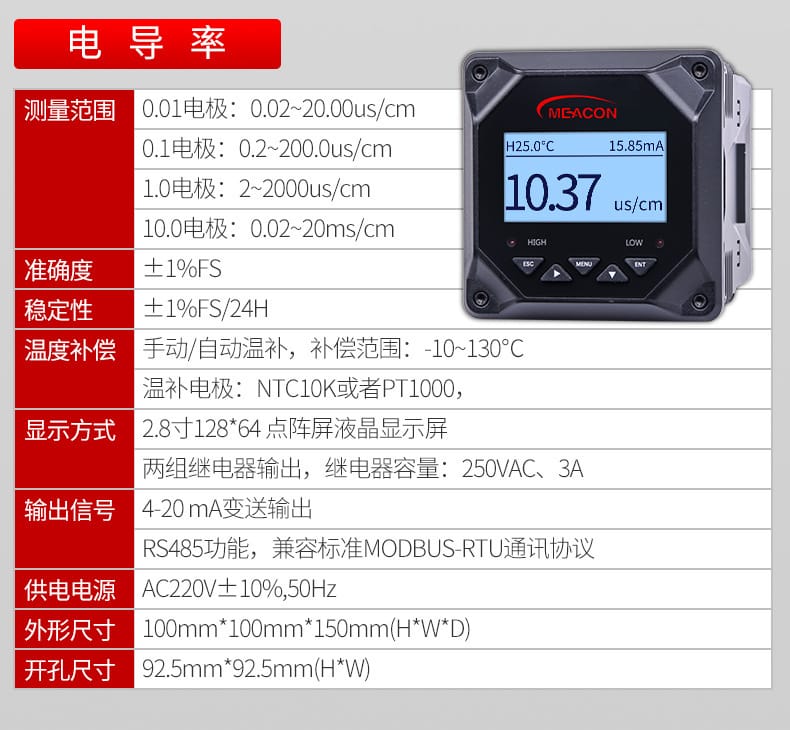

2.4 電導率檢測儀
| 電極常數 |
測量范圍 |
備注 |
| 0.01 |
0.02~20.00μS/cm |
超純水 |
| 0.1 |
0.2~200.0μS/cm |
純水 |
| 1.0 |
2~2000μS/cm |
一般水質 |
| 10.0 |
0.02~20mS/cm |
污水/高濃度 |
| 準確度 |
±1%FS |
- |
| 穩定性 |
±1%FS/24H |
- |
| 溫度補償 |
手動/自動，-10~130℃ |
NTC10K/PT1000 |
三、應用行業
| 行業領域 |
典型應用場景 |
| 市政污水處理 |

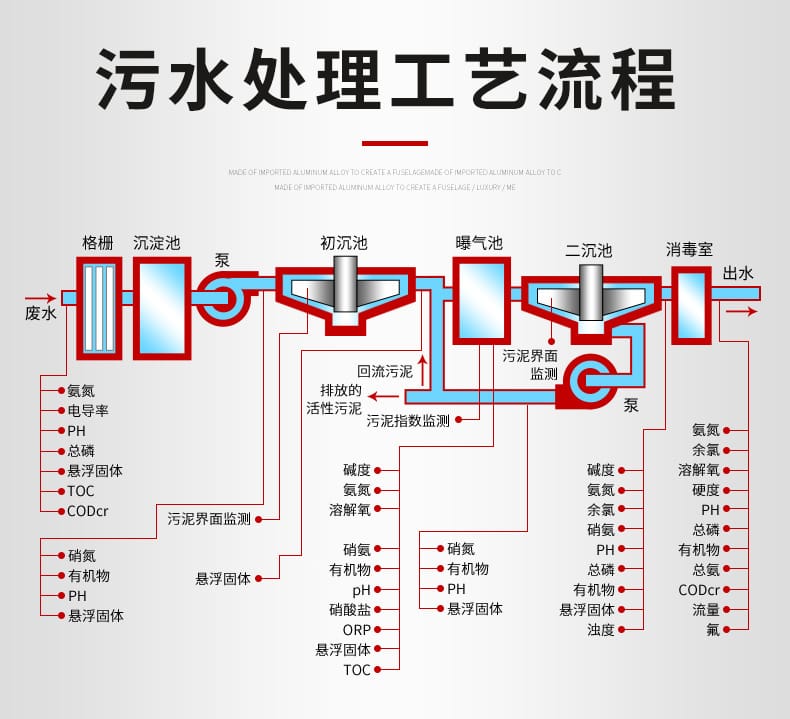

格柵、沉淀池、曝氣池、二沉池、消毒池全流程監測（pH、ORP、DO、MLSS、濁度、污泥界面） |
| 工業廢水處理 |
化工、印染、造紙等行業廢水處理過程監控 |
| 純水/超純水制備 |

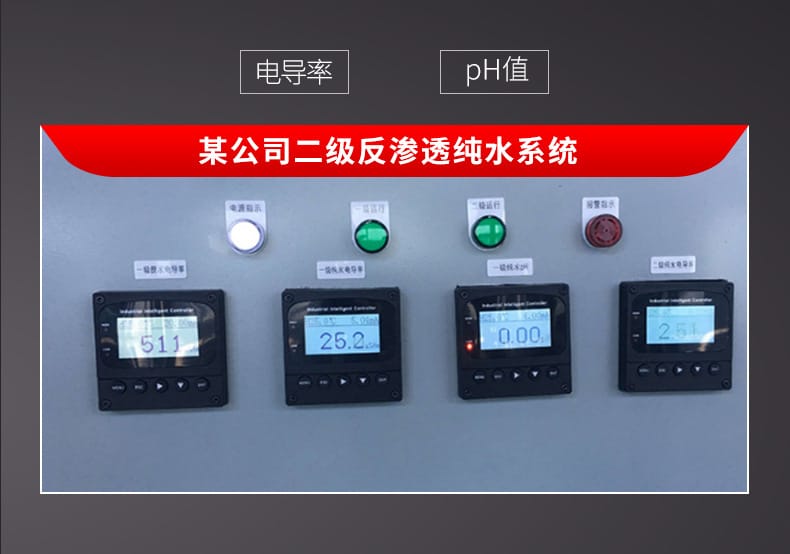

二級反滲透系統、EDI系統電導率監測（0.01電極） |
| 村鎮污水處理 |

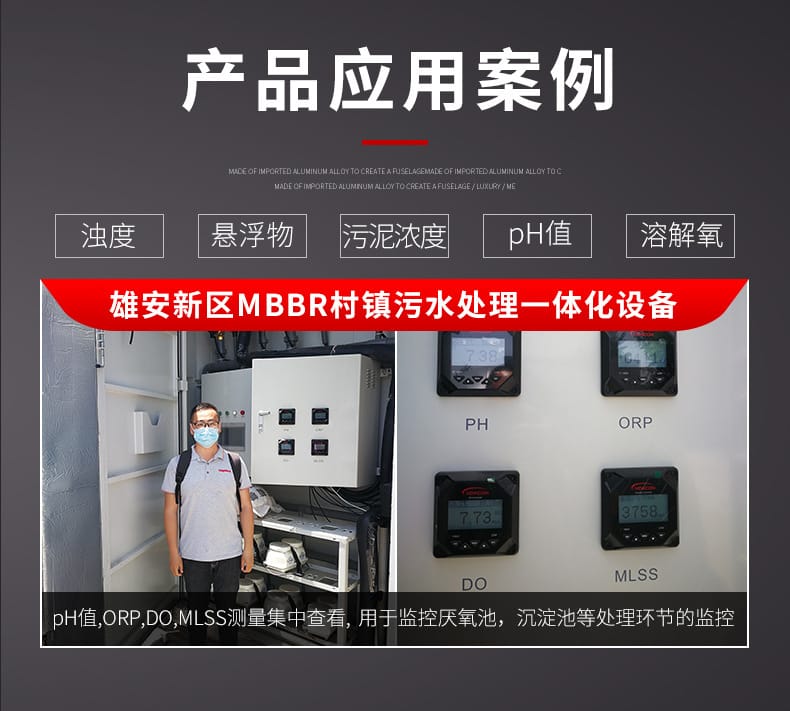

MBBR一體化設備多參數集中監控（雄安新區案例） |
| 飲用水處理 |
出廠水濁度、余氯、pH監測 |
| 環境監測 |
河流、湖泊水質在線監測站 |
四、安裝條件
4.1 控制器安裝
- 開孔尺寸：92.5mm×92.5mm標準方孔
- 安裝方式：面板嵌入式安裝，深度≥150mm
- 環境要求：
- 溫度：0~60℃（控制器），電極部分按選型
- 濕度：10~85%RH無結露
- 防護：避免強電磁干擾、腐蝕性氣體

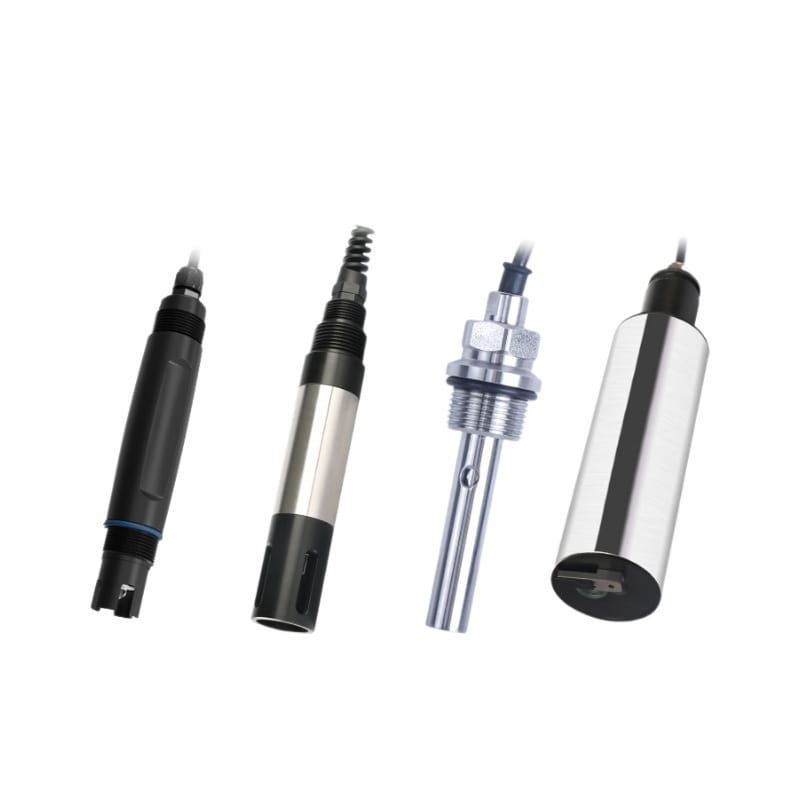

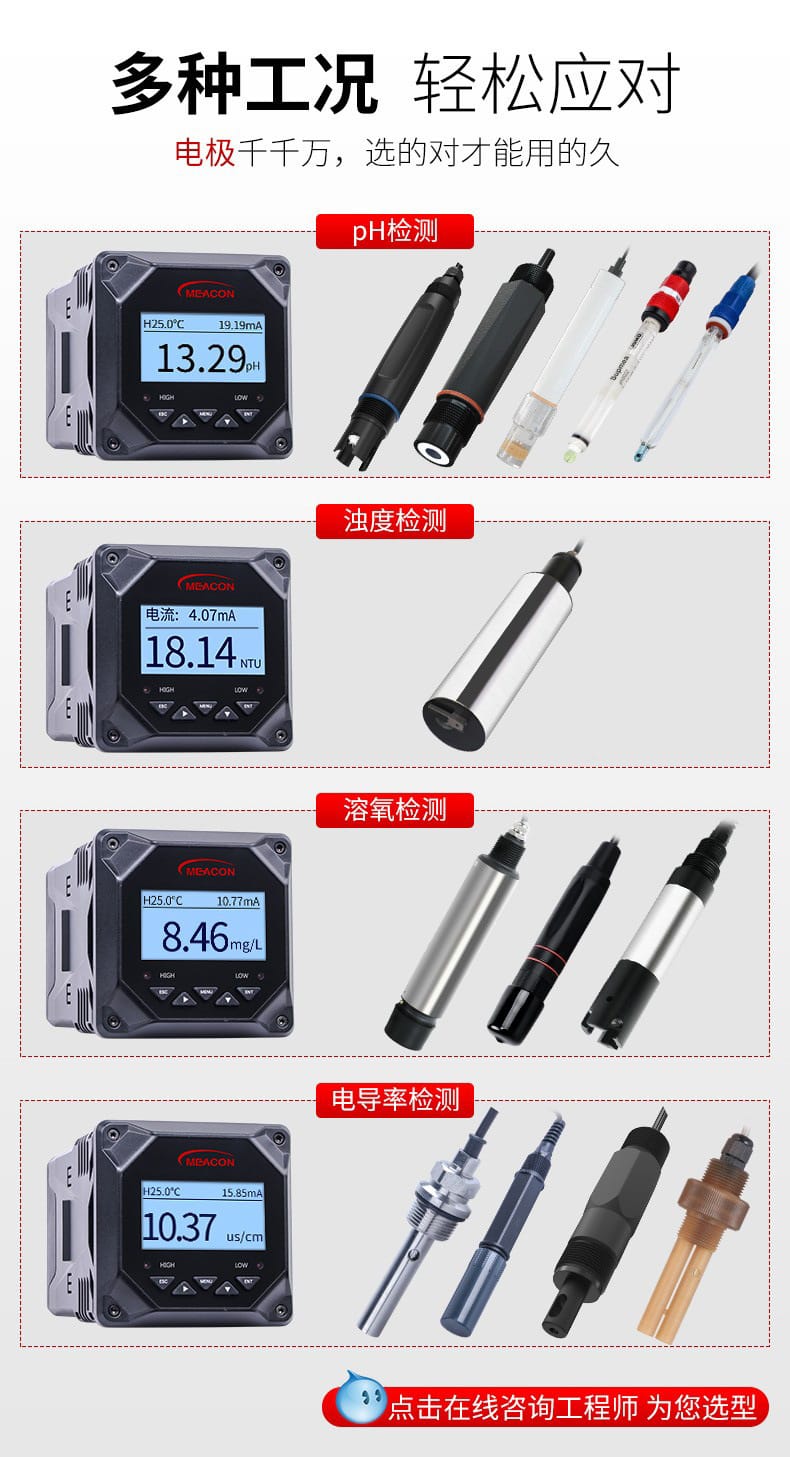

4.2 電極安裝
| 電極類型 |
安裝要求 |
| pH/ORP電極 |
流通式/浸入式/法蘭式，保持電極球泡浸潤 |
| 濁度電極 |
避免氣泡干擾，距池壁>10cm，水流穩定 |
| 溶氧電極 |
膜頭朝下，流速>0.3m/s，避免機械損傷 |
| 電導電極 |
電極常數匹配，極化/非極化型區分 |
| 污泥濃度電極 |
紅外散射原理，避免強光直射 |

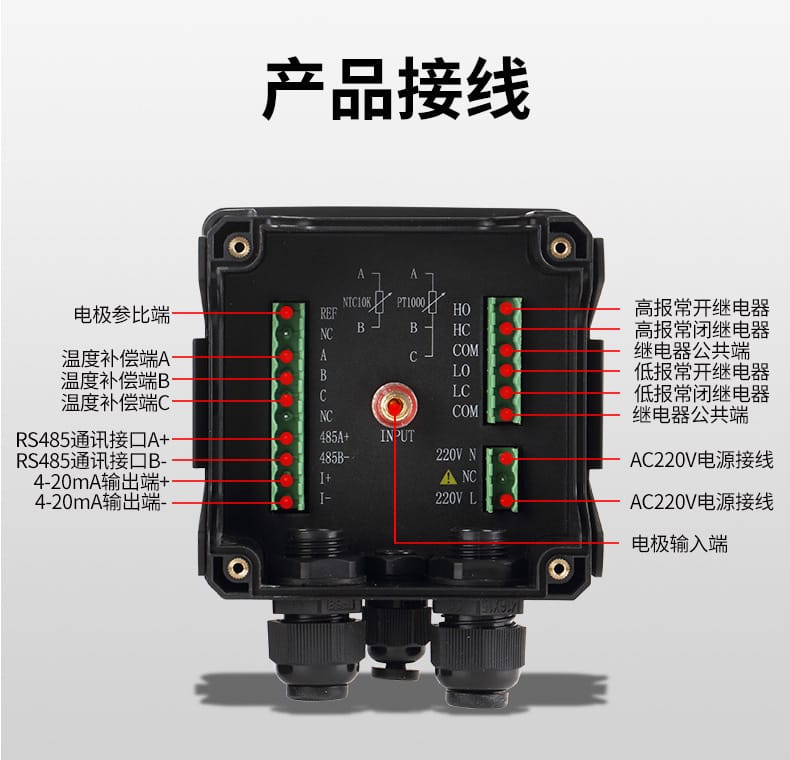

4.3 電氣接線
- 電源：AC220V±10%，獨立接地
- 信號線：屏蔽雙絞線，與動力線分離敷設
- RS485：A+/B-對應，終端電阻120Ω（長距離時）
- 繼電器：無源觸點，外部負載電源獨立
五、注意事項
5.1 日常使用
- 校準周期：pH建議每周校準或根據工況；濁度/溶氧每月校驗
- 電極保養：
- pH電極：定期活化（3mol/L KCl浸泡），避免干放
- 溶氧電極：膜頭更換周期6-12個月，電解液補充
- 濁度電極：光學窗口清潔，避免劃傷
- 溫度補償：確保溫度探頭與測量介質充分熱交換
5.2 故障預防
- 避免電極超量程長期運行
- 強酸堿介質選用對應材質電極（如HF用銻電極）
- 高污泥濃度工況定期清洗光學窗口
- 雷電多發區加裝信號浪涌保護器
5.3 售后服務
| 服務項目 |
內容 |
| 發貨時效 |
現貨即發，無需久等 |
| 退換政策 |
30天無理由退換（定制品除外） |
| 技術支持 |
專業工程師1對1遠程指導 |
| 上門服務 |
全國20大辦事處預約上門選型、調試 |
| 發票服務 |
13%增值稅專用發票 |
六、資質認證
- ? 德國萊茵TüV深度驗廠認證
- ? ISO9001:2015質量管理體系認證
- ? 國家發明專利（ZL201610534540.7）
- ? 德國JUMO久茂戰略合作
- ? 國家創新基金、高新技術企業認定
品牌：美控（MEACON）
制造商：杭州美控自動化技術有限公司
服務熱線：全國20大辦事處就近服務
