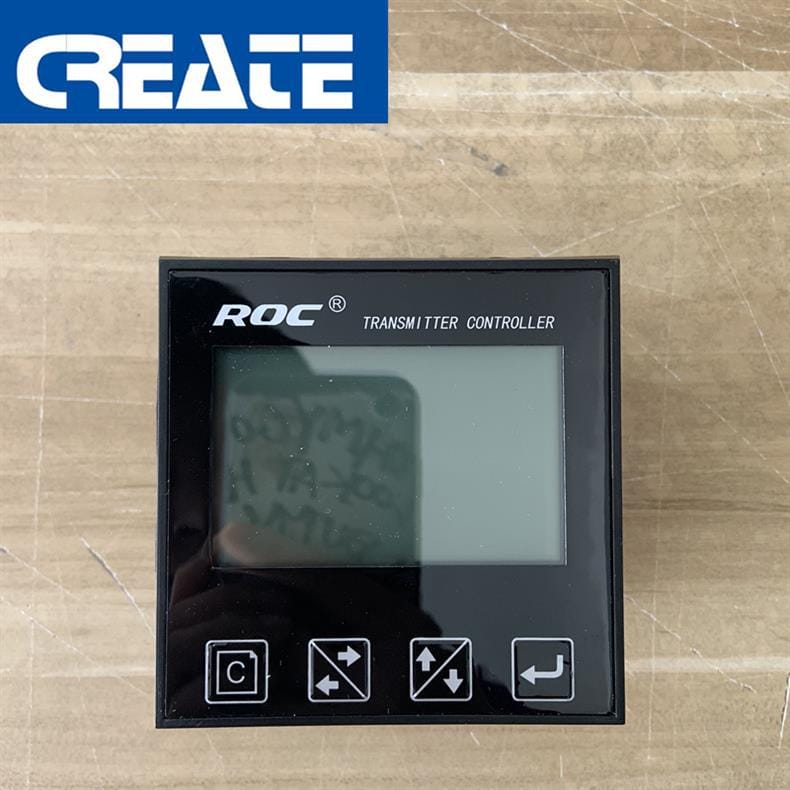

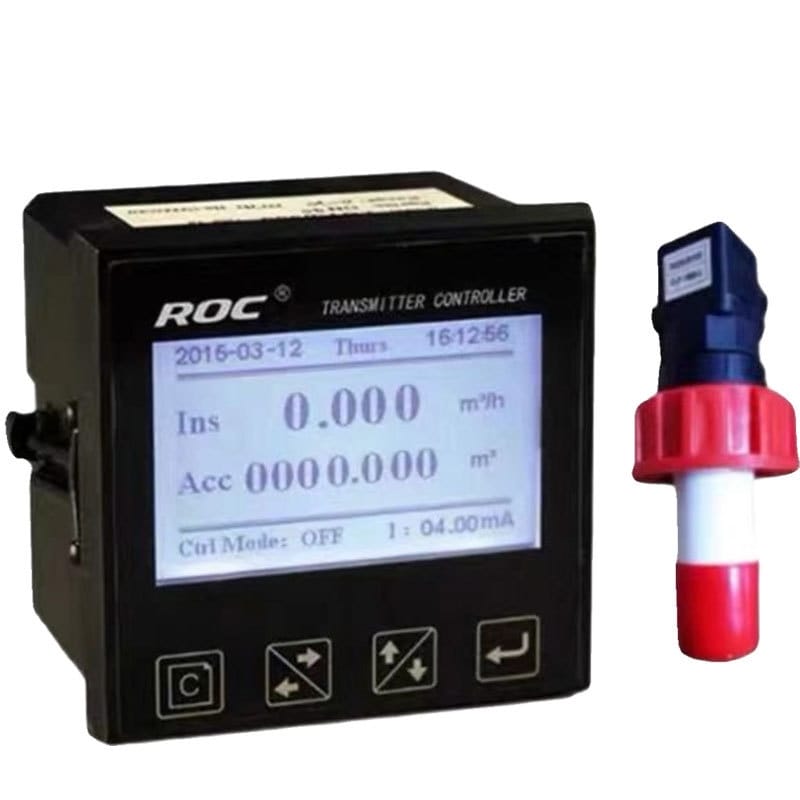

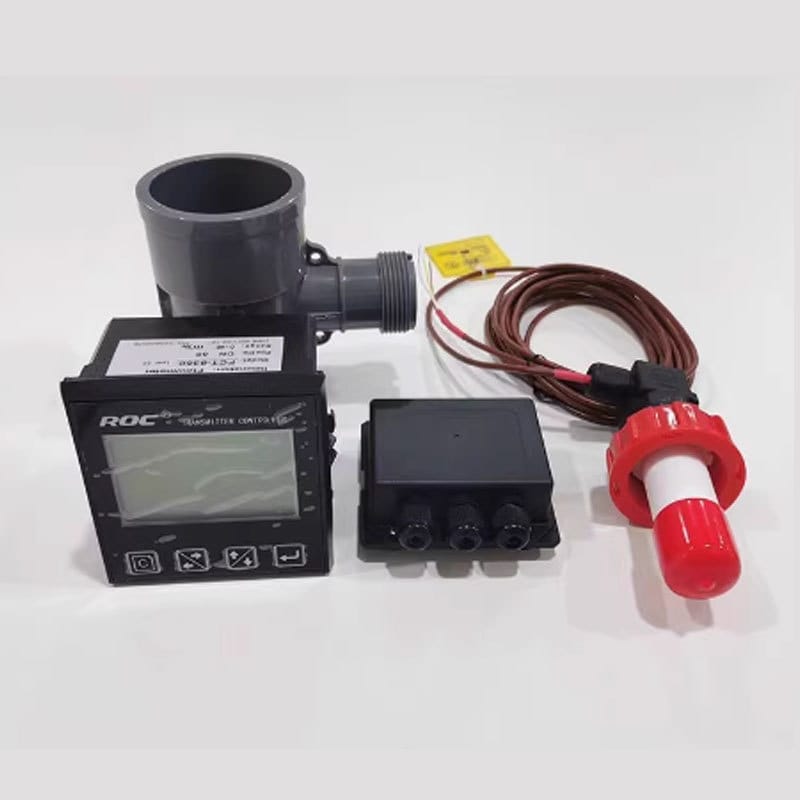

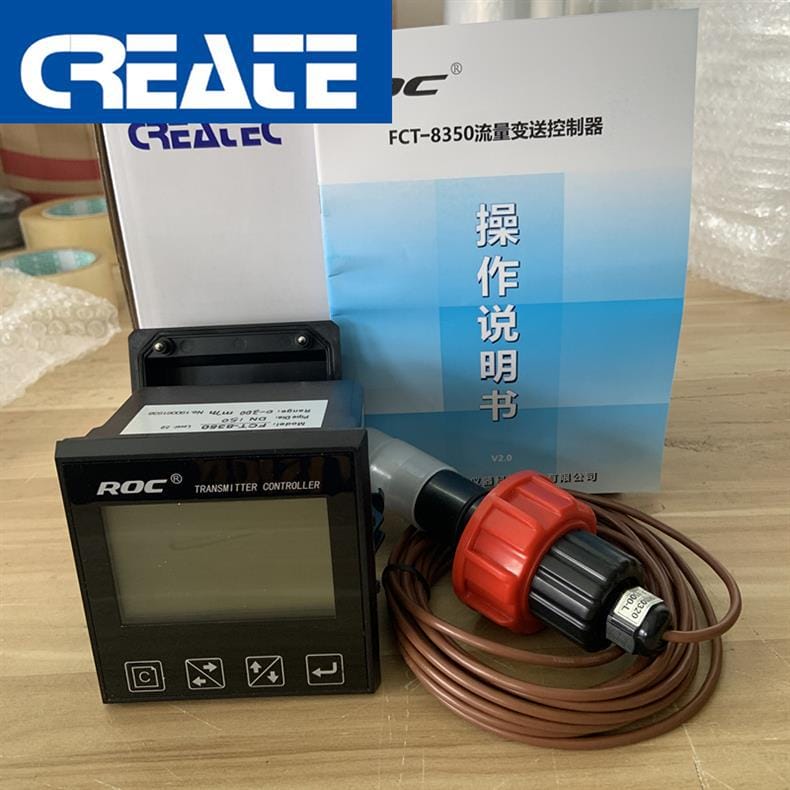

科瑞達 FCT-8350 葉輪流量計系統（含變送控制器 FLP1600-L、傳感器 WLG8350）

核心特點

雙模式智能控制：支持儀表模式（4–20 mA 內部饋電）與變送模式（4–20 mA 外部調理饋電），信號完全隔離，抗干擾強；
高適配性設計：適用管徑范圍廣（DN25–DN1000），傳感器可按需定制特大管徑（DN350+）；
多重輸出與控制功能：脈沖輸出（0.5 Hz–2 kHz）、光電開關控制（OC/OC′）、瞬時/累積流量報警、變頻控制、脈沖分頻及積算量脈沖輸出；
工業級防護與可靠性：IP65 防護等級（加裝后蓋），工程塑料+玻纖傳感器主體，不銹鋼/PVC 安裝座可選，耐壓 ≤0.6 MPa；
專業安裝支持：配套專用三通安裝座，含刻度定位與深度校準指導，確保密封性與測量精度；
原廠保障服務：全新正品，一對一專業選型指導、免費開票、支持對公結算、全國包郵。

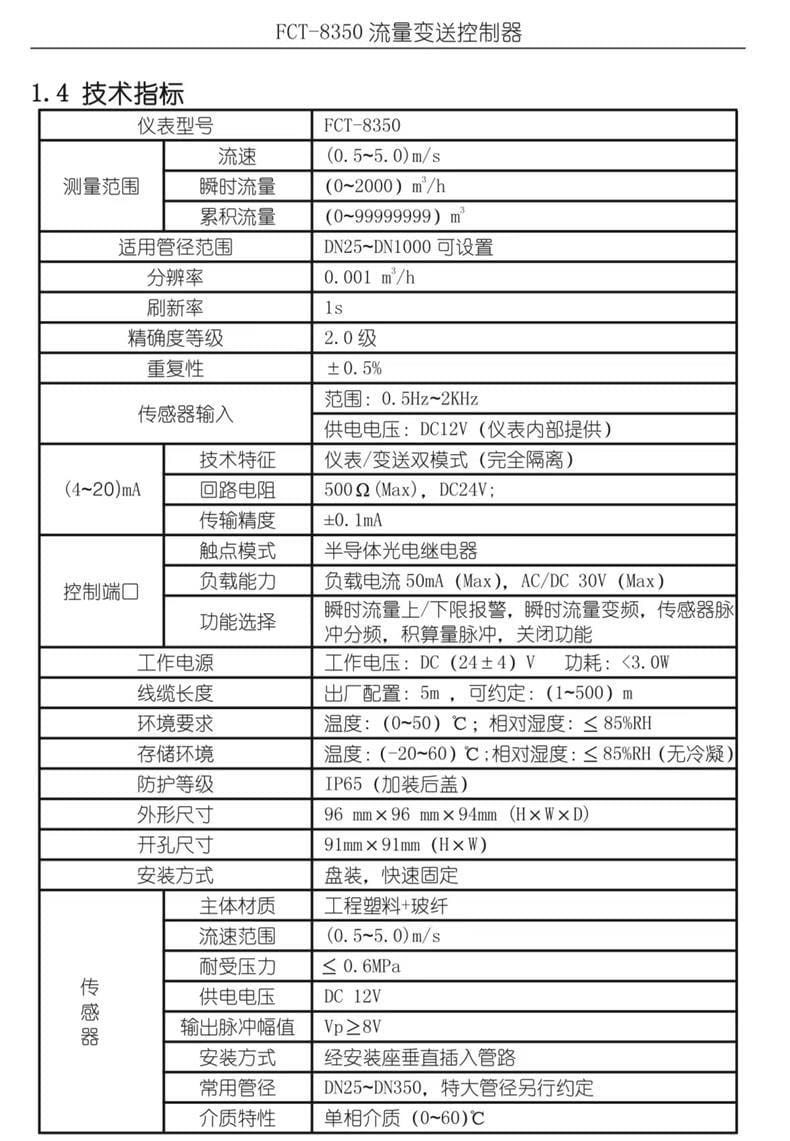

類別	參數項	數值
整機型號	型號	FCT-8350（變送控制器）+ WLG8350（傳感器）+ FLP1600-L（可選配套模塊）
測量性能	流速范圍	0.5–5.0 m/s
	瞬時流量范圍	0–2000 m3/h
	累積流量范圍	0–99,999,999 m3
	分辨率	0.001 m3/h
	刷新率	1 s
	精確度等級	2.0 級
	重復性誤差	±0.5%
傳感器輸入	頻率響應	0.5 Hz–2 kHz
	供電電壓	DC 12 V（由控制器內部提供）
	脈沖幅值	≥8 V_p
	介質溫度	0–60 ℃（單相流體）
4–20 mA 輸出	模式	儀表/變送雙模式（電氣隔離）
	回路電阻	≤500 Ω（DC 24 V 供電下）
	傳輸精度	±0.1 mA
控制端口	類型	半導體光電繼電器
	負載能力	≤50 mA / AC&DC ≤30 V
	功能支持	流量上下限報警、變頻控制、脈沖分頻、積算脈沖輸出、功能關閉
電源與功耗	工作電壓	DC (24 ± 4) V
	整機功耗	＜3.0 W
	線纜長度	出廠標配 5 m，可按需定制（1–500 m）
環境適應性	工作溫度	0–50 ℃
	存儲溫度	?20–60 ℃
	相對濕度	≤85% RH（無冷凝）
結構規格	防護等級	IP65（加裝后蓋）
	外形尺寸（控制器）	96 mm × 96 mm × 94 mm（H×W×D）
	開孔尺寸（盤裝）	91 mm × 91 mm（H×W）
	安裝方式	盤裝 + 快速固定卡扣
	傳感器材質	工程塑料 + 玻纖
	安裝座材質	不銹鋼（304/316L）或 PVC（帶三通結構）
	常用管徑適配	DN25–DN350（特大管徑可定制）

安裝位置要求：
- 傳感器須垂直插入管道中心線，確保葉輪軸向與流體方向一致；
- 上游直管段 ≥10D，下游直管段 ≥5D（D 為管道內徑），避開閥門、彎頭、變徑等擾流件；

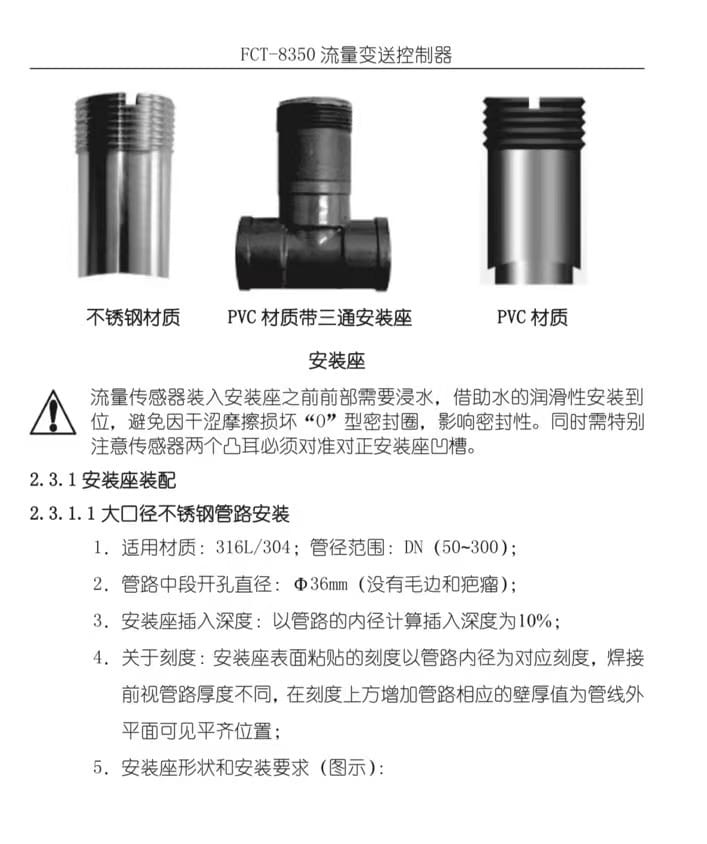

安裝座裝配規范：
- PVC/不銹鋼三通安裝座須焊接或螺紋牢固固定于管壁；
- 開孔直徑統一為 φ36 mm（無毛刺、無焊疤），插入深度為管道內徑的 10%；
- 安裝座表面刻度需根據管壁厚度進行補償校準（外平面齊平刻度+壁厚值）；

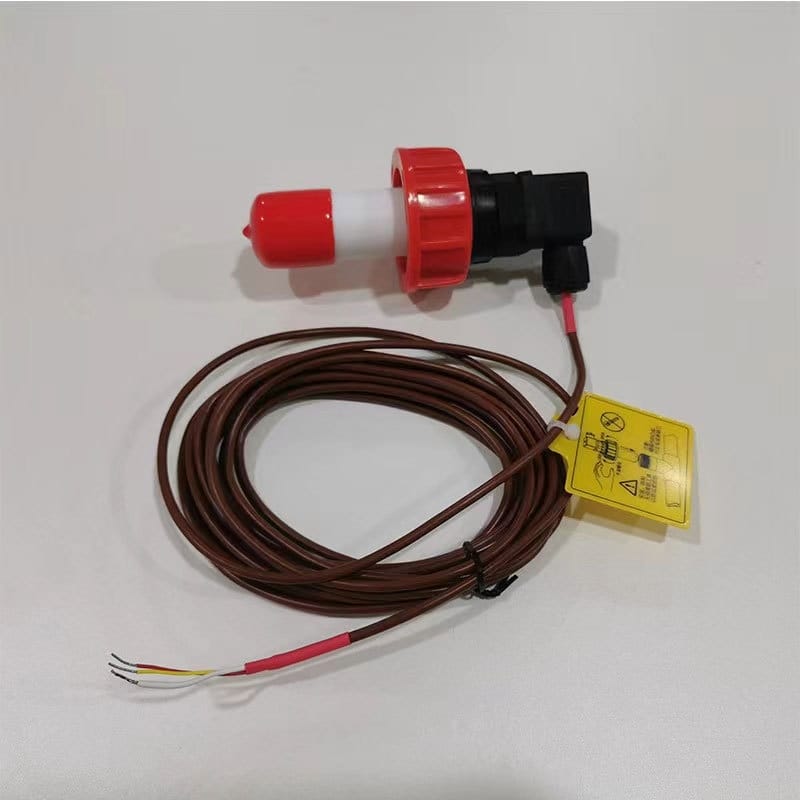

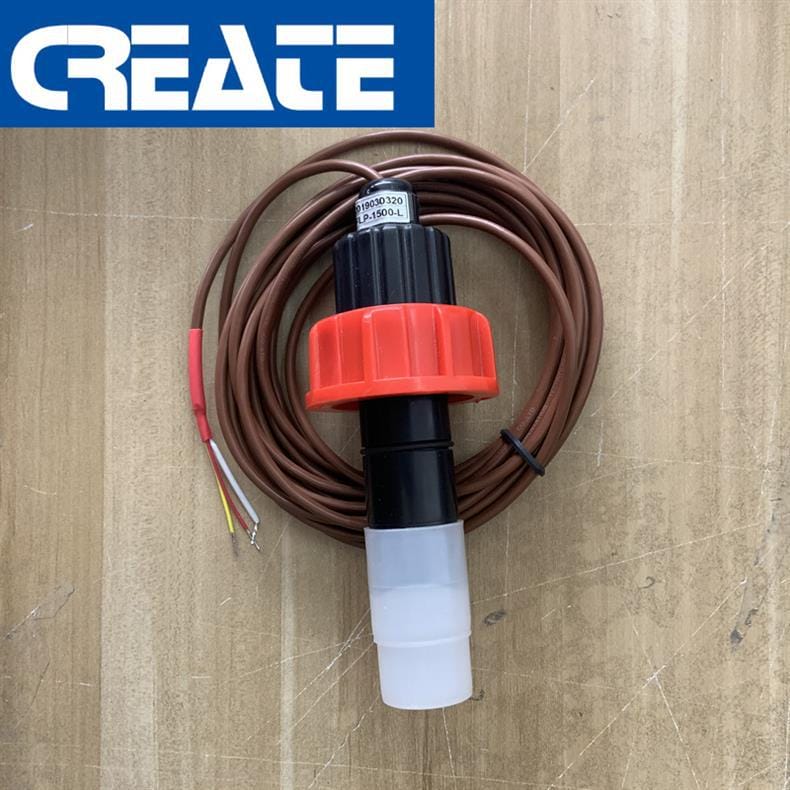

傳感器安裝要點：
- 安裝前傳感器前端必須浸水潤滑，防止干澀損傷 O 型密封圈；
- 嚴格對準安裝座凹槽，確保兩個定位凸耳完全嵌入，避免偏斜導致泄漏或測量失準；
電氣連接要求：

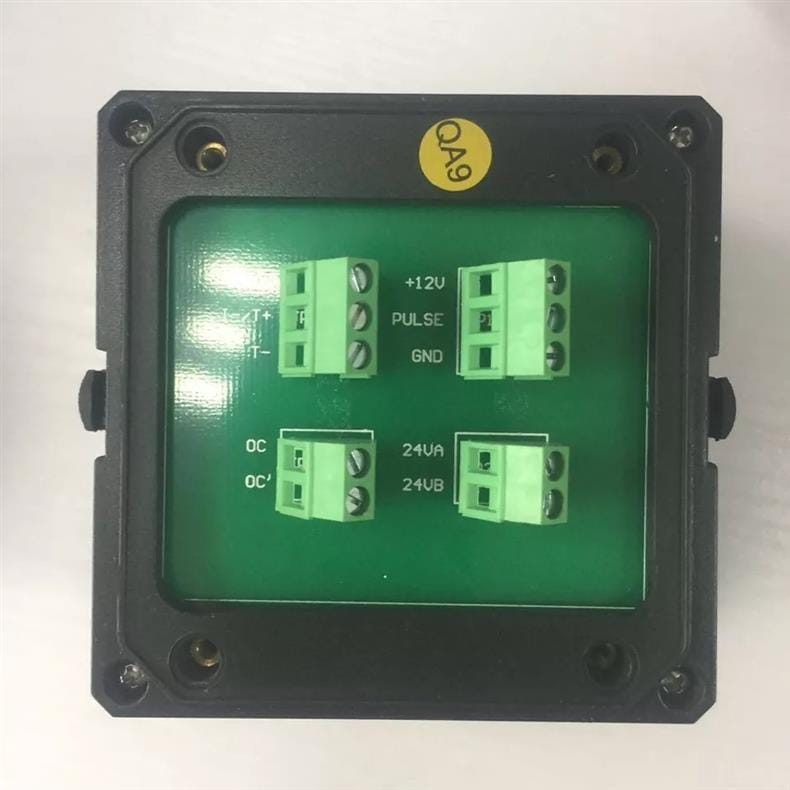

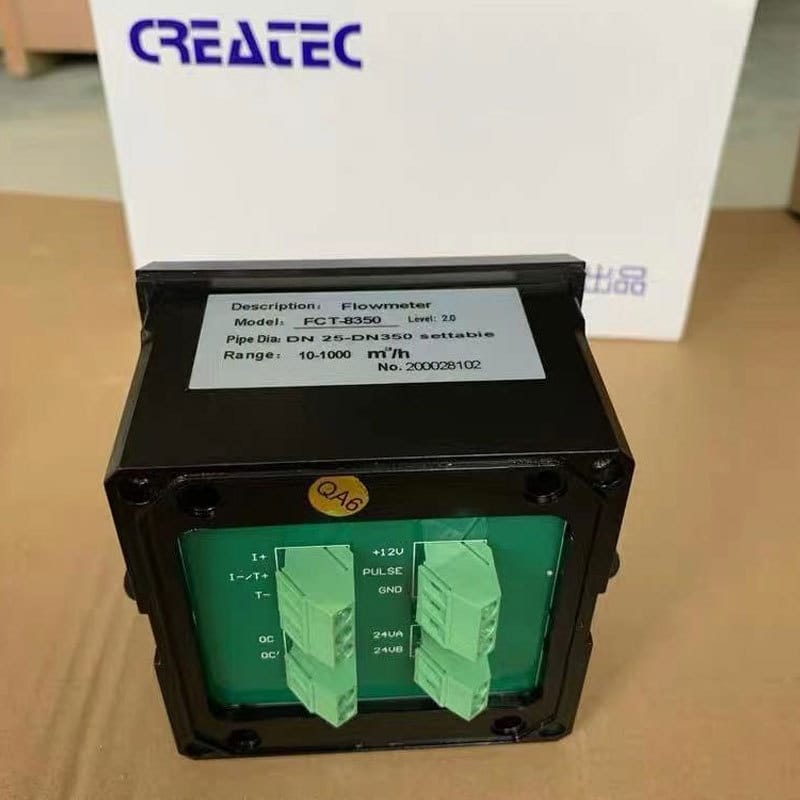

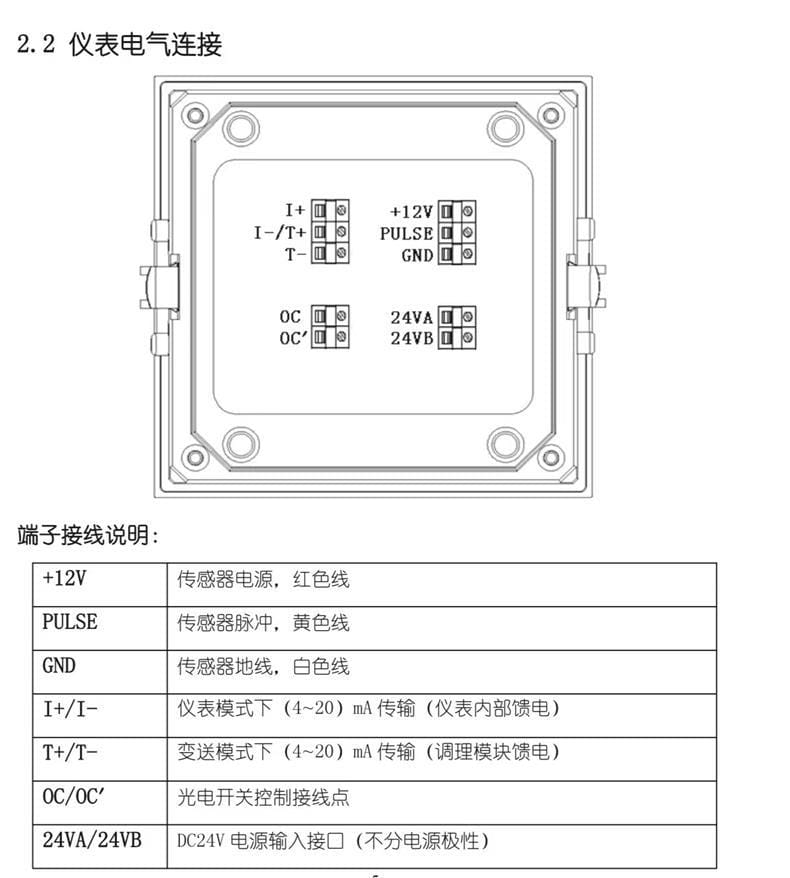

- 控制器端子接線須嚴格對應：+12V（紅）、PULSE（黃）、GND（白）、I+/I?（儀表模式）、T+/T?（變送模式）、OC/OC′（光電開關）、24VA/24VB（DC24V 電源，不分極性）；
- 所有線纜應屏蔽接地，遠離強電與變頻設備布線，減少電磁干擾。

?? 嚴禁無水空轉：傳感器在未浸沒于流體中時不得通電運行，以免葉輪干摩擦損壞；
?? 密封圈保護：每次拆裝均需檢查 O 型圈是否變形、老化或劃傷，更換時須使用原廠配件；
?? 介質兼容性確認：僅適用于單相潔凈液體（無顆粒、無氣泡、無強腐蝕性），不適用于蒸汽、氣體或含固量＞5 mg/L 的污水；
?? 溫度限制：傳感器長期工作介質溫度不得超過 60 ℃，環境溫度不得超過 50 ℃；
?? 電源安全：DC24V 輸入須穩定，禁止接入 AC24V 或超壓（＞28 V）電源，以防模塊擊穿；
?? 參數設置：首次投運前務必通過按鍵或上位機完成管徑、系數、單位、報警閾值等基礎參數設定，并保存；
?? 定期維護：建議每 6 個月清洗傳感器葉輪及腔體，檢查安裝座密封狀態，校驗零點與滿度輸出。
