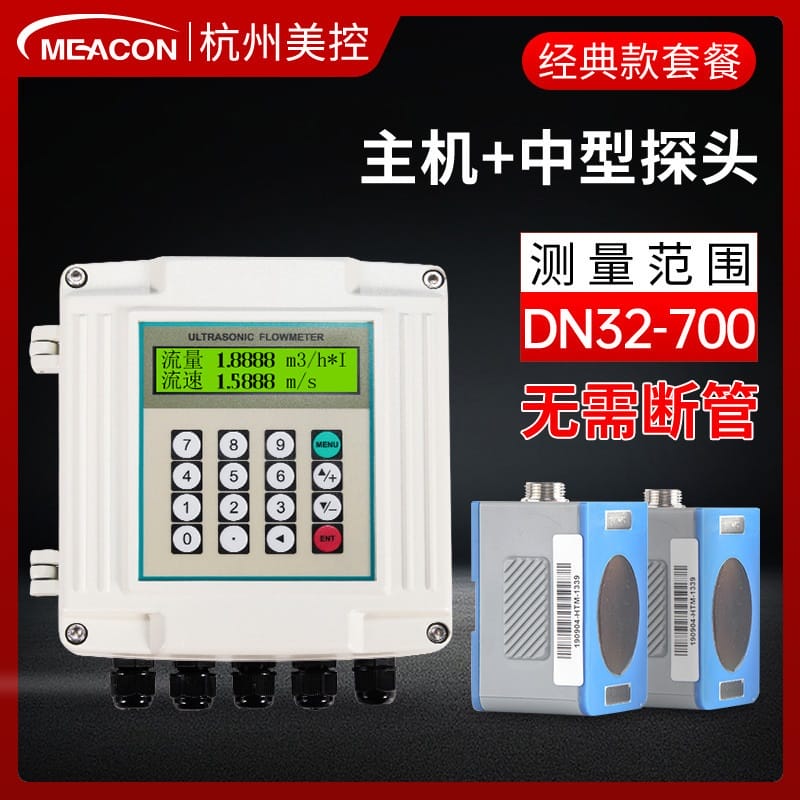

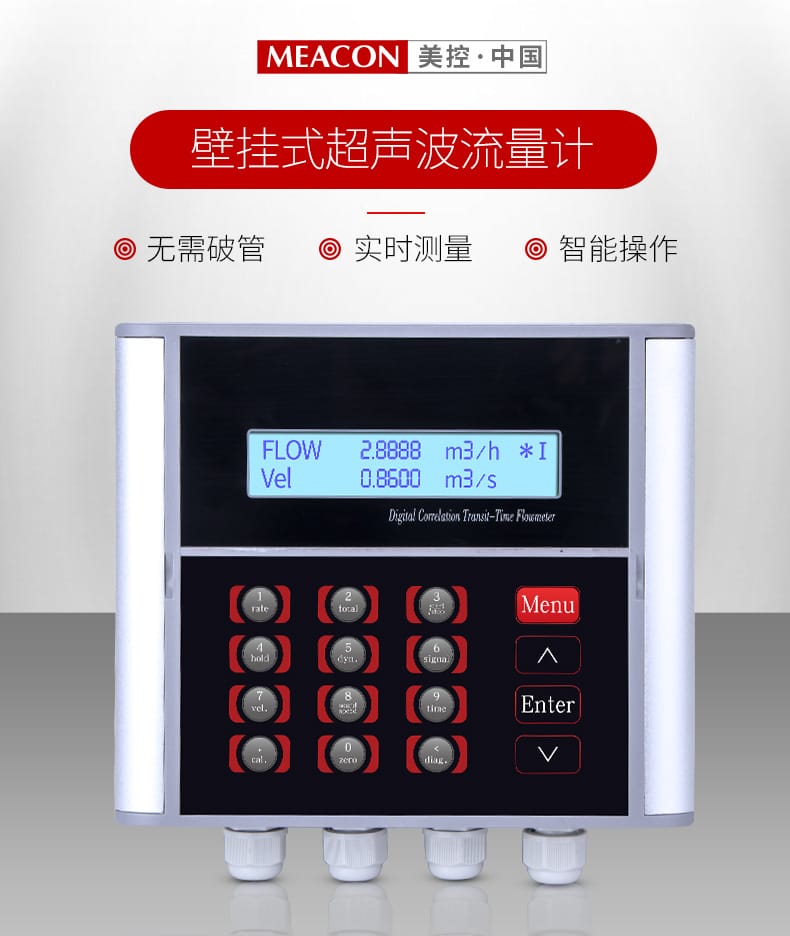

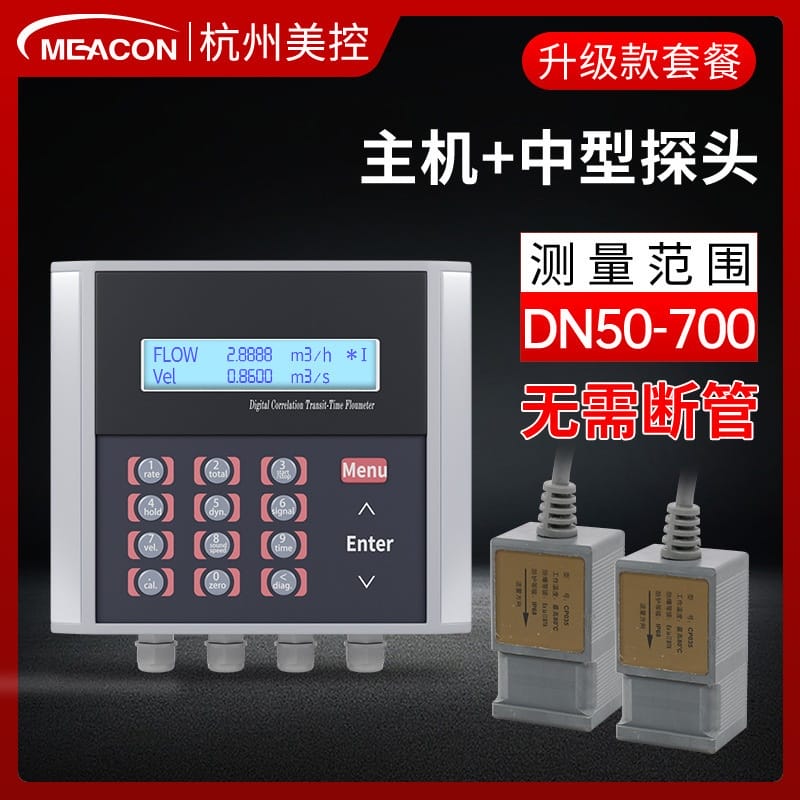

杭州美控超聲波流量計
核心特點

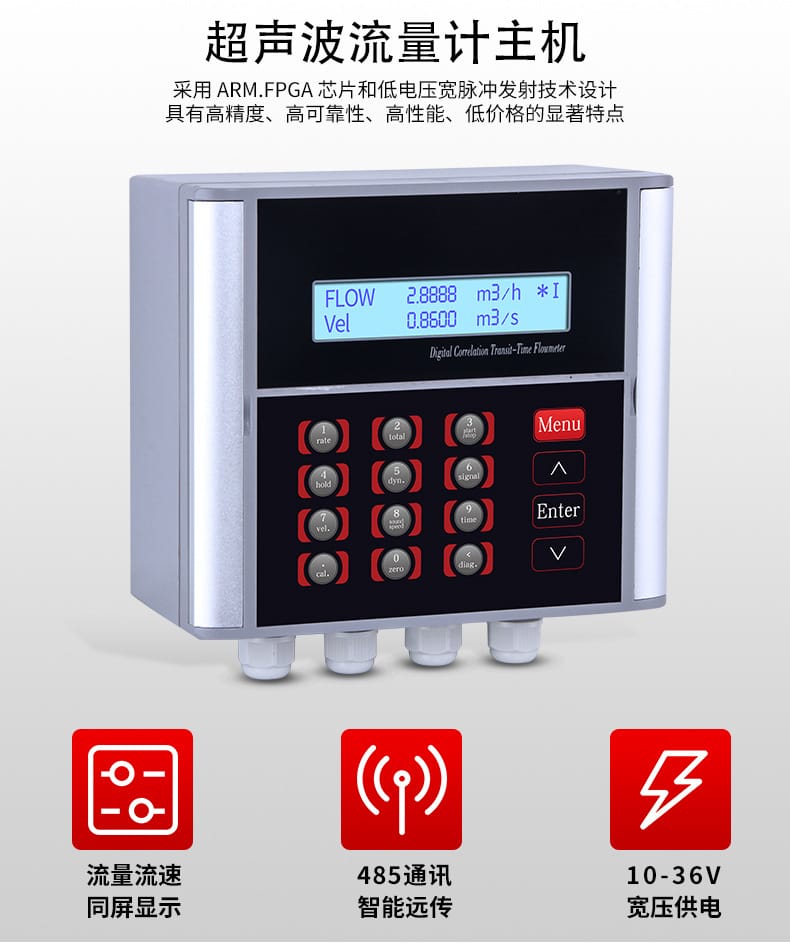

- 高精度測量：采用ARM和FPGA芯片設計，具備高精度、高可靠性和高性能。
- 無需破管安裝：夾裝式傳感器設計，無需斷管斷流，無壓力損失。
- 寬范圍適應性：適用于DN25-DN6000的管道口徑范圍，支持多種純凈液體（如自來水、純水、熱水等）測量。
- 智能操作：支持RS485通訊接口，兼容MODBUS協議，可實現智能遠傳功能。
- 防護等級高：變送器防護等級IP65，傳感器防護等級IP68，適應復雜環境。

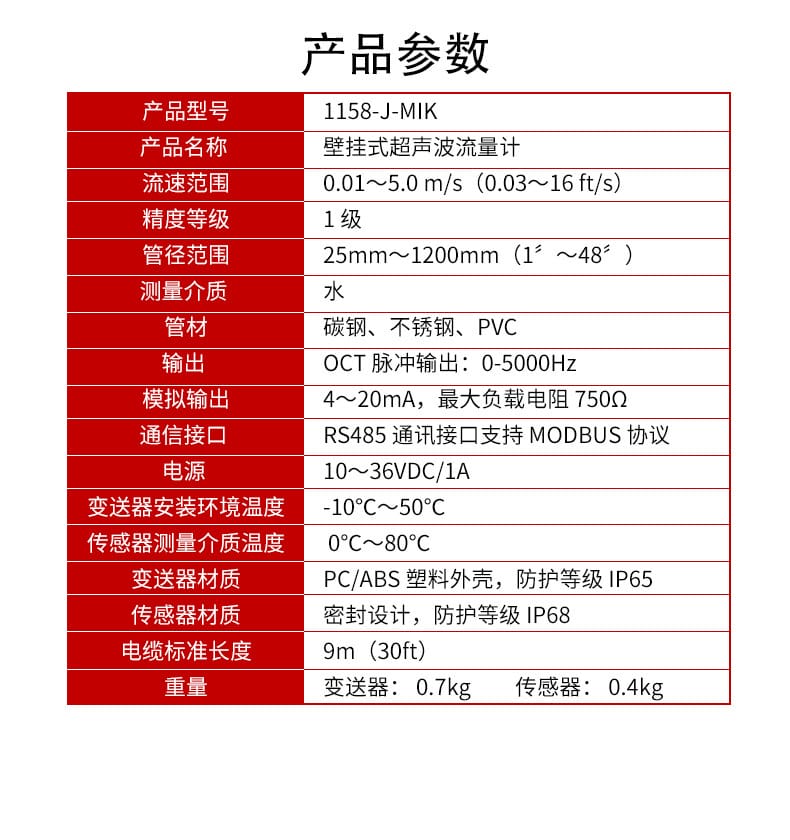

技術參數
| 參數名稱 |
參數值 |
| 流速范圍 |
0.01~5.0m/s (0.03~16 ft/s) |
| 精度等級 |
1級 |
| 管徑范圍 |
DN25~DN6000mm |
| 測量介質 |
水、醇、海水、純水等較純凈液體 |
| 輸出 |
OCT脈沖輸出：0-5000Hz |
| 模擬輸出 |
4~20mA，最大負載電阻750Ω |
| 通信接口 |
RS485通訊接口，支持MODBUS協議 |
| 電源 |
10~36VDC/1A |
| 安裝環境溫度 |
-10℃~50℃ |
| 傳感器介質溫度 |
0℃~80℃ |
| 變送器材質 |
PC/ABS塑料外殼 |
| 傳感器材質 |
密封設計 |
| 電纜標準長度 |
9m |
| 重量 |
變送器：0.7kg；傳感器：0.4kg |
應用行業

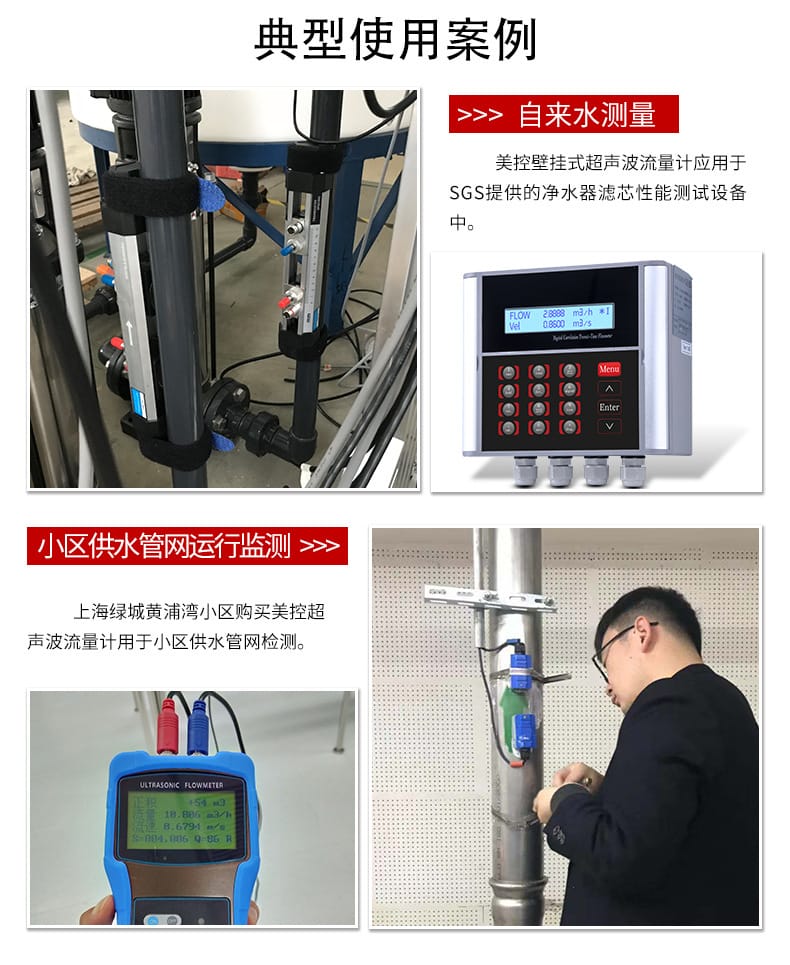

- 凈水器性能測試：應用于SGS提供的凈水器濾芯性能測試設備中。
- 供水管網監測：用于小區供水管網運行監測，例如上海綠城黃浦灣小區。

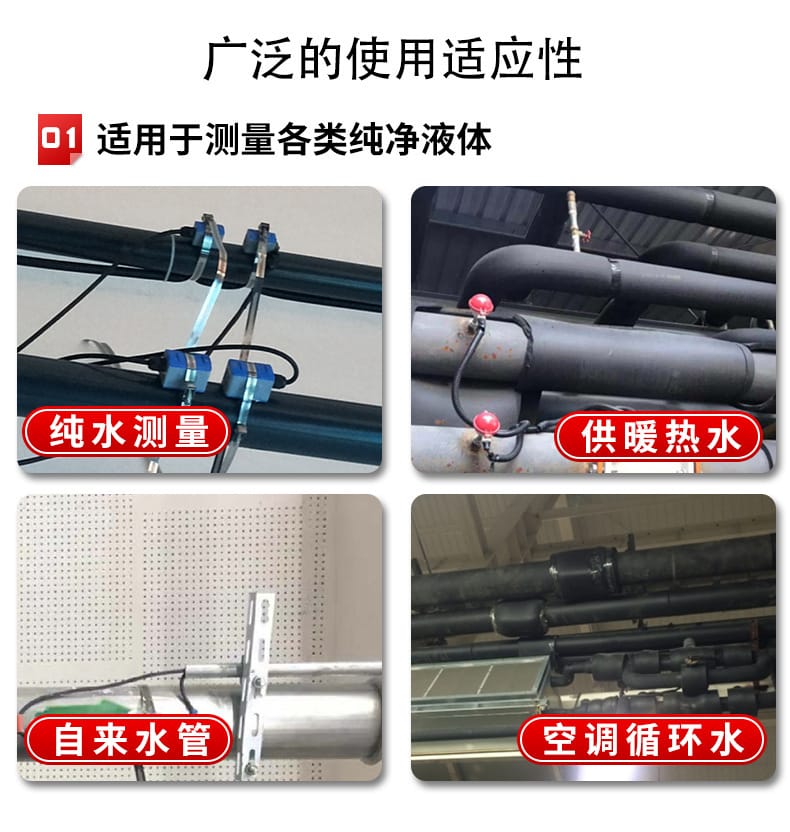

- 工業循環水系統：適用于空調循環水、供暖熱水等場景。
安裝條件

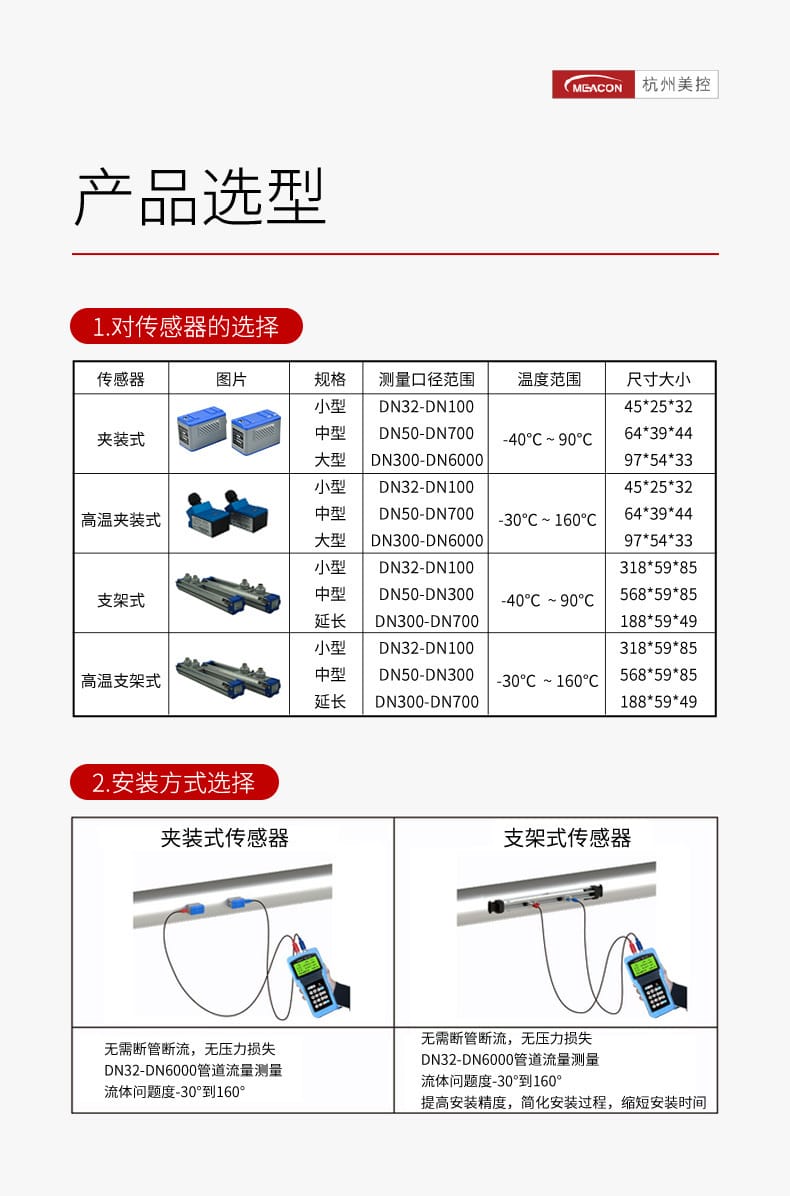

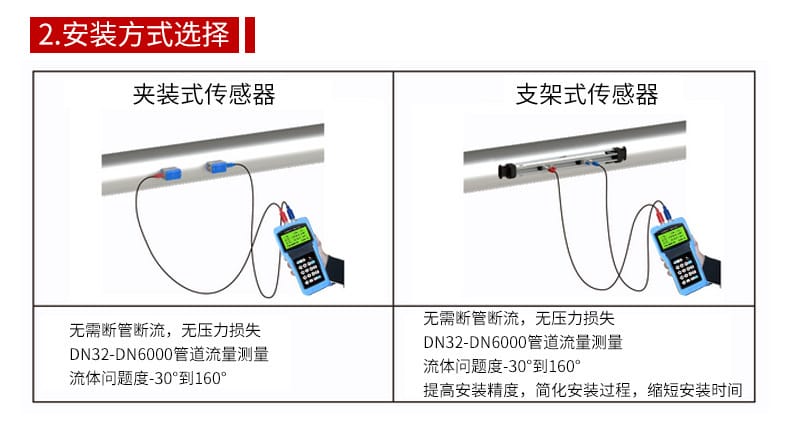

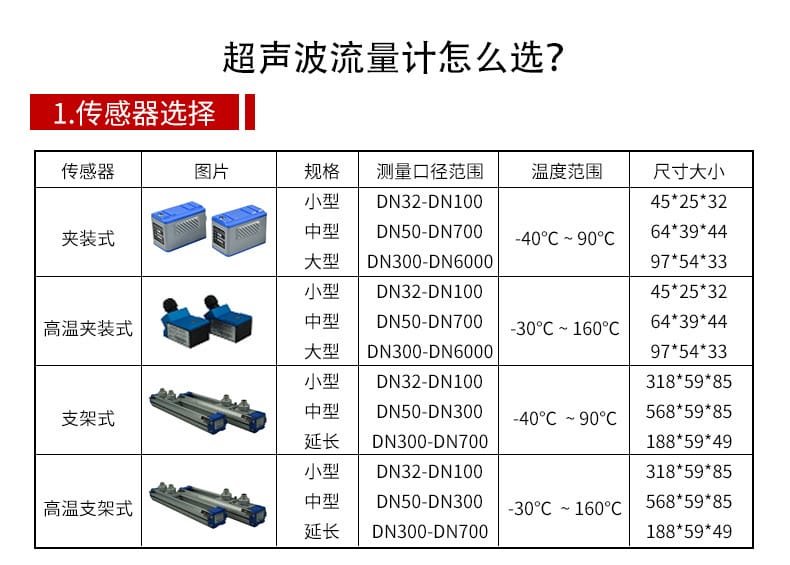

- 安裝方式：

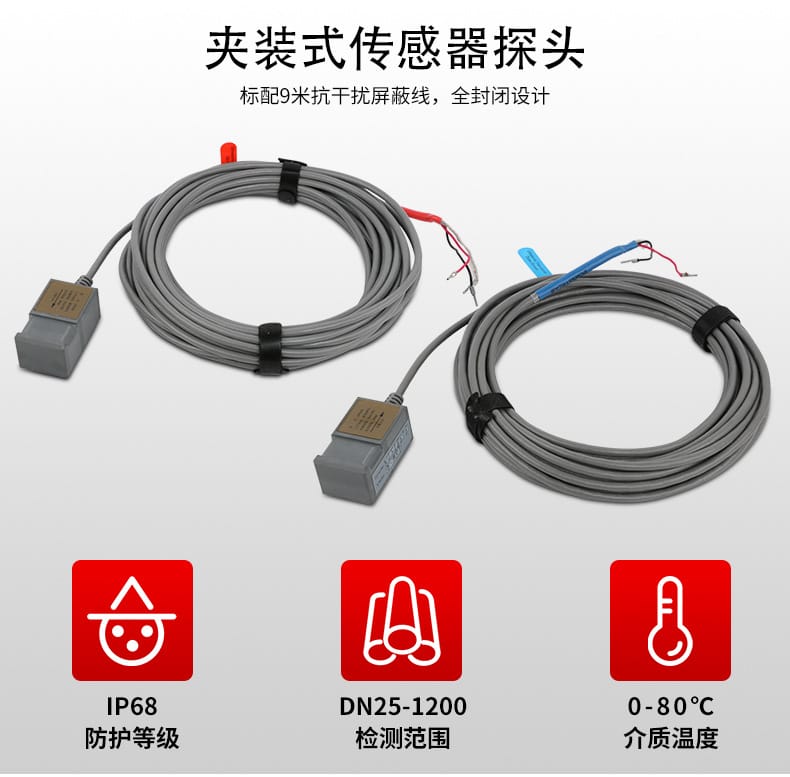

- 夾裝式傳感器：無需斷管斷流，適合DN32-DN6000管道流量測量。
- 支架式傳感器：提高安裝精度，簡化安裝過程，縮短安裝時間。

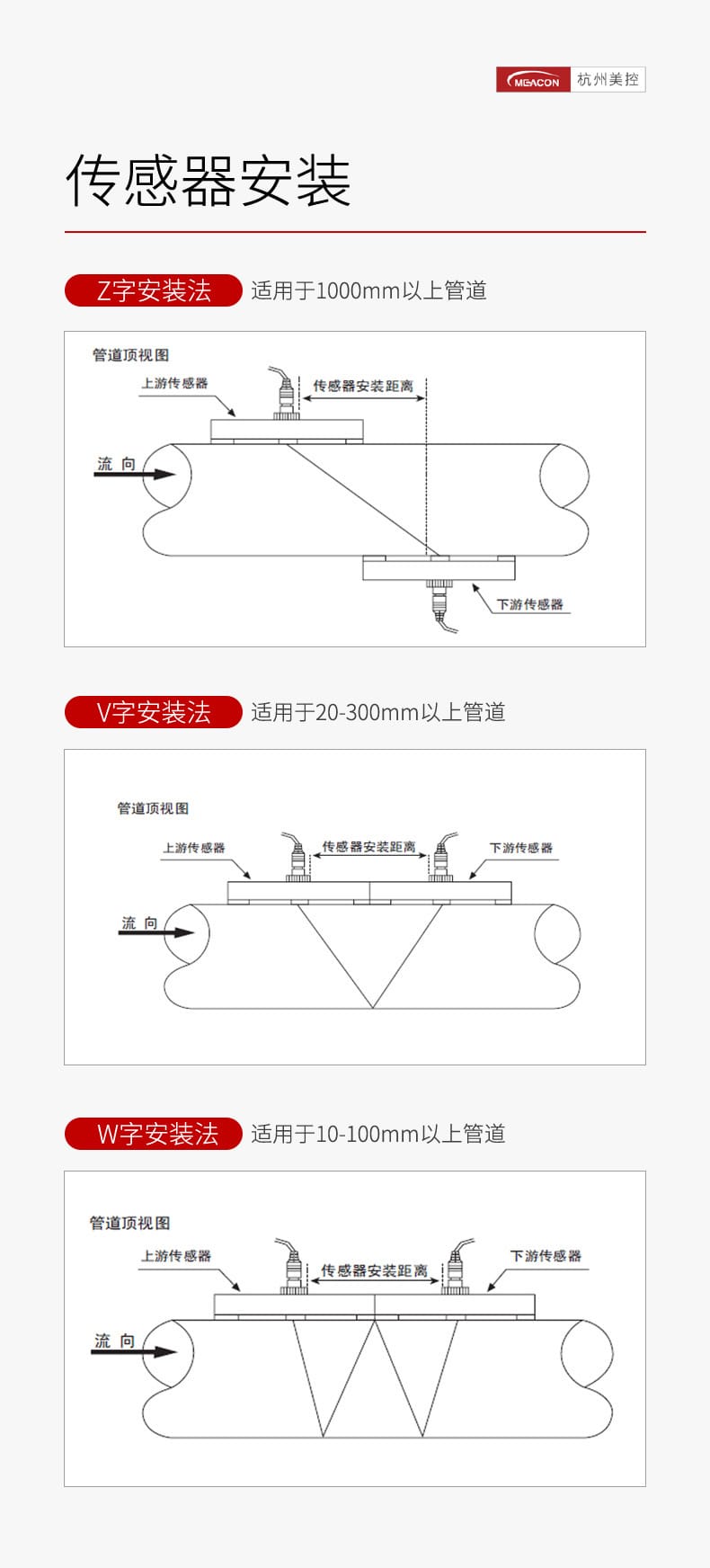

- 安裝方法：
- Z字安裝法：適用于1000mm以上管道。
- V字安裝法：適用于20-300mm以上管道。
- W字安裝法：適用于10-100mm以上管道。
- 接線要求：

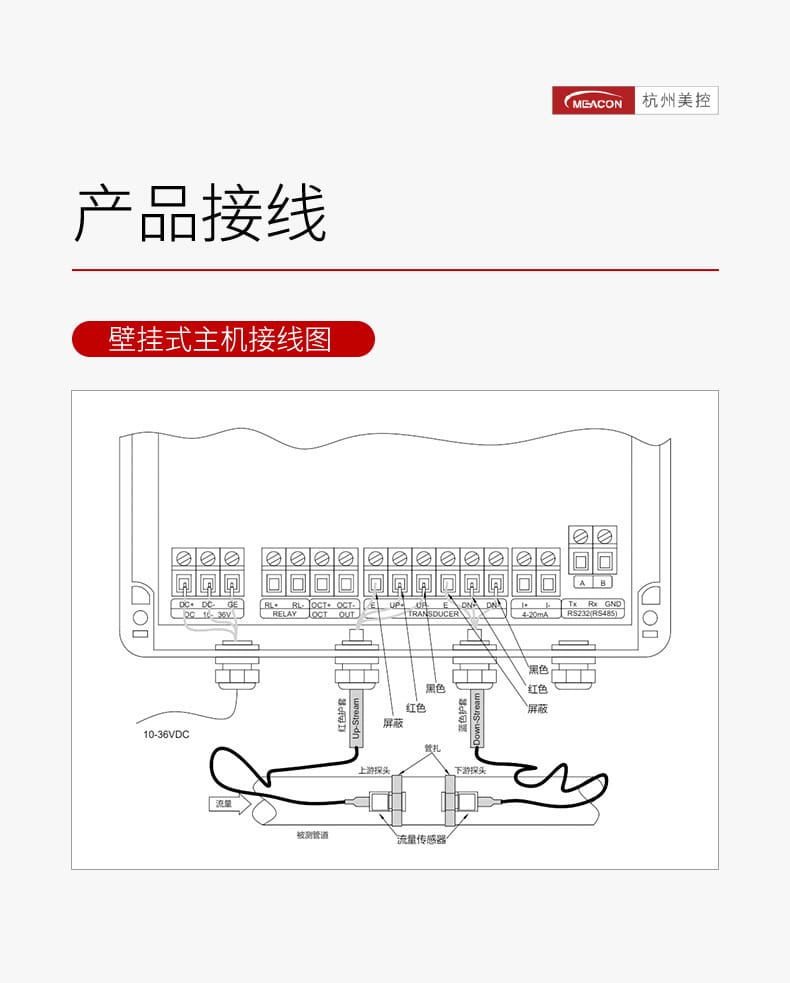

- 壁掛式主機接線圖需正確連接DC電源、RS485通訊接口、OCT輸出、4-20mA模擬輸出及探頭信號線。
注意事項
- 確保傳感器安裝位置無氣泡干擾，且管道充滿液體。
- 使用耦合劑以保證傳感器與管道表面的良好接觸。
- 安裝時避免強電磁干擾源。
- 在極端溫度環境下使用高溫型傳感器。
- 定期校準儀器以確保測量精度。
總結：杭州美控超聲波流量計是一款高性能、高可靠性的壁掛式流量測量設備，廣泛應用于凈水器測試、供水管網監測及工業循環水系統等領域。其夾裝式設計無需破管安裝，具有廣泛的適用性和便捷的操作體驗。
