| 參數類別 | 技術指標 |
|---|---|
| 測量原理 | 電磁感應原理 |
| 公稱口徑 | DN 2…150（1/8″…6″） |
| 測量范圍 | 0.06…600 m3/h（0.015…2650 gal/min） |
| 精度等級 | 標準型：±0.5% o.r. ±1 mm/s；可選型：±0.2% o.r. ±2 mm/s |
| 最大工作壓力 | PN 40 / Cl. 150 / 20K |
| 介質溫度范圍 | –20…+150 ℃ |
| 環境溫度范圍 | –40…+60 ℃ |
| 傳感器外殼 | 不銹鋼 1.4301 (304)，耐腐蝕 |
| 變送器外殼 | 鋁合金 AlSi10Mg 涂層 或 不銹鋼 1.4409 (CF3M/316L) |
| 防護等級 | IP66/67 (Type 4X) / IP69K（衛生型雙腔室） |
| 接液材料 | 襯里：PFA；電極：1.4435(316L)、Alloy C22、鉭、鉑 |
| 通信接口 | HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, EtherNet/IP, OPC-UA |
| 信號輸出 | 最多3路：4…20 mA HART/WirelessHART、脈沖/頻率/開關量、繼電器輸出 |
| 供電電源 | 24 VDC 或 100…230 VAC / 24 VDC（非危險區） |
| 防爆認證 | ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC |
| 功能安全 | 符合 IEC 61508 / IEC 61511 (SIL) 標準 |

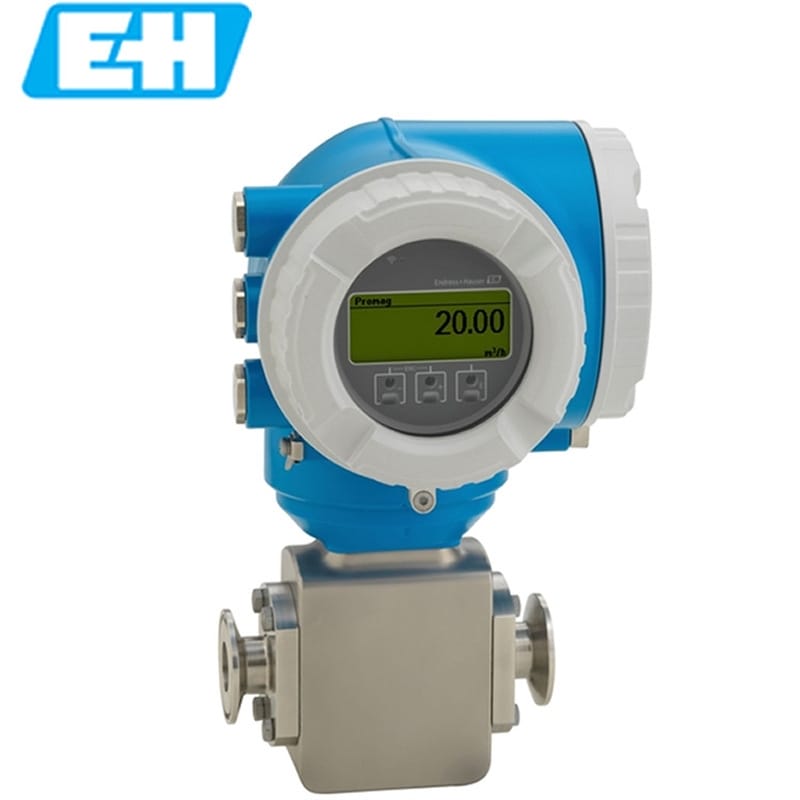

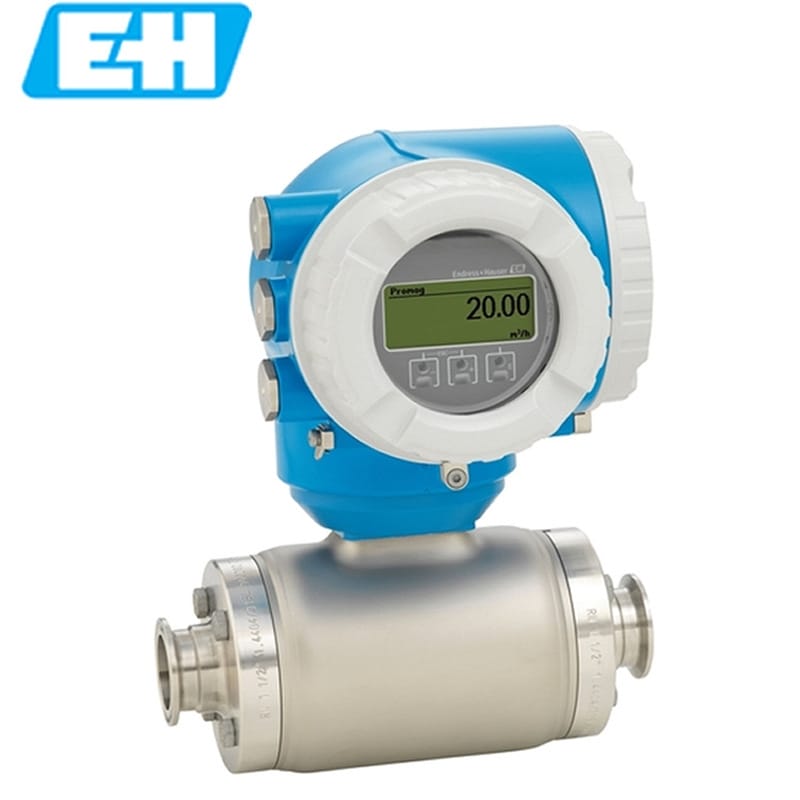

Promag H 傳感器特別適用于衛生應用場合，滿足食品和飲料、生命科學行業中的最高要求。與一體式變送器配套使用，Promag H 300 操作靈活，系統集成便捷：在儀表的同一側接線、遠程顯示、改進的連接方式。Heartbeat Technology（心跳技術）始終確保合規性和過程安全性。
安裝靈活：提供多種衛生型過程連接
節能的流量測量：無節流部件，確保無壓損
免維護：無可移動部件
完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線
降低復雜性和多樣性：用戶自定義輸入/輸出功能
自帶驗證功能：內置Heartbeat Technology (心跳技術)
雙向測量原理不受壓力、密度、溫度和粘度的影響。
適用于食品與飲料、生命科學行業中的苛刻應用。
儀表特點
PFA內襯
不銹鋼傳感器外殼 (3-A認證、EHEDG測試)
接液部件材料耐CIP、SIP清洗

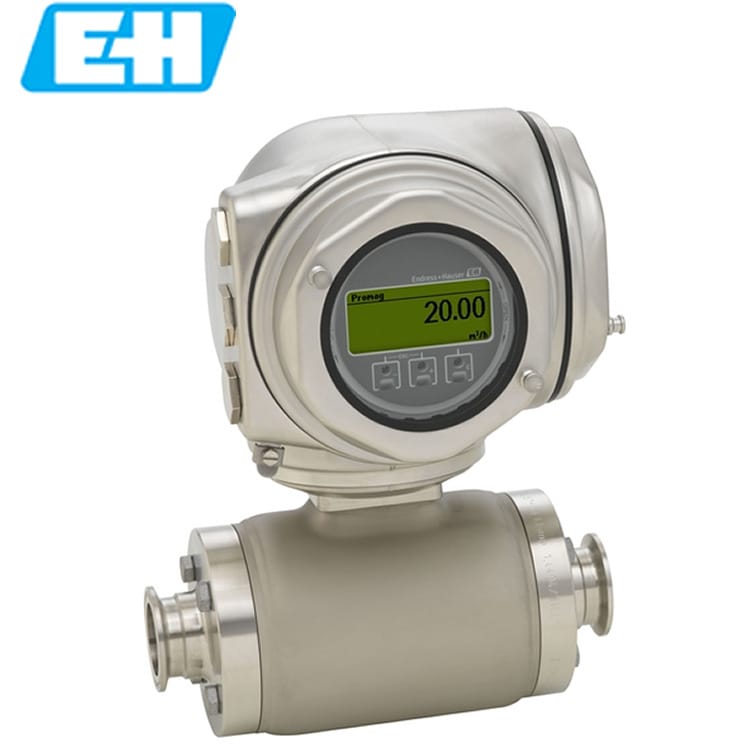

一體式衛生型雙腔室外殼，IP69，最多帶3路輸入/輸出
背光顯示、觸摸鍵控制和WLAN訪問
提供分離型顯示單元
電磁
衛生型應用流量測量專家，搭配易操作的一體式變送器。專用于食品與飲料、生命科學中的嚴苛應用。
安裝靈活：配備多種衛生型過程連接。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。PFA內襯。不銹鋼傳感器外殼（3A、EHEDG）。
提供完整的過程信息和診斷信息：多種用戶自行組合的I/O接口和現場總線。降低了復雜性和可變性：用戶自定義I/O接口。自校驗：Heartbeat Technology（心跳技術）。緊湊的雙腔室外殼，IP69防護等級，最多允許連接3路輸入/輸出。背光顯示，按鍵操作和WLAN訪問。
DN 2...150 (¹⁄...6⁄")
內襯：PFA
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、鉭、鉑
體積流量、溫度、電導率、質量流量、校正體積流量、校正電導率
體積流量（標準）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
體積流量（可選）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
0.06...600 m³/h (0.015...2 650 gal/min)
PN 40，Cl. 150，20K
–20...+150 °C (–4...+302 °F)
–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蝕
衛生型變送器設計：鋁合金AlSi10Mg涂層；1.4409 (CF3M)，類同316L；不銹鋼
IP66/67，type 4X
IP69
四行背光顯示，觸摸鍵操作（外部操作）
通過現場顯示屏和調試軟件設置
提供分離型顯示單元
3路輸出：
4...20 mA HART（有源/無源）
4...20 mA WirelessHART
4...20 mA（有源/無源）
脈沖/頻率/開關量輸出（有源/無源）
雙脈沖輸出（有源/無源）
繼電器輸出
狀態輸入
4...20 mA輸入
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危險區）
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
CE認證、C-tick認證、EAC認證
功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用
在認證標定裝置上執行標定（符合ISO/IEC 17025標準）
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TÜV認證）
PED、CRN
3.1材料證書
衛生認證：3-A、EHEDG；密封圈：符合FDA認證
......................................................................................................................................................................................................................................................................................................................................
