恩德斯豪斯（E+H）Promag 53H 電磁流量計產品解析

? 核心特點

極致衛生設計：傳感器外殼采用優質不銹鋼材質，內襯PFA防腐材料，全面通過3A與EHEDG衛生級認證，接液部件可耐受嚴苛的CIP（在線清洗）與SIP（在線滅菌）工藝。
零壓損節能測量：傳感器內部無任何活動部件或流阻元件，管道橫截面保持一致，實現真正的無壓損流量測量，顯著降低泵送能耗。
智能變送器賦能：搭載Promag 53型變送器，配備四行背光觸摸屏，內置灌裝控制、介質密度計算、電極自清洗及高級故障診斷等軟件功能；支持雙向累加器與運行數據自動恢復，大幅簡化系統運維。
全工況適應性：基于法拉第電磁感應原理，測量結果完全不受介質壓力、密度、溫度及粘度變化的影響，確保復雜工藝條件下的長期高精度穩定運行。
真正免維護：無可動機械結構，從根本上杜絕機械磨損與堵塞風險，實現全生命周期免維護。

?? 技術參數

參數項目	技術指標
測量原理	電磁感應法
公稱口徑	DN 2 ～ 150（1/12″ ～ 6″）
最大測量誤差	±0.2%
量程范圍	0 ～ 600 m3/h
最大過程壓力	PN16 ～ PN40
介質溫度范圍	-20 ～ +150℃
環境溫度范圍	-20 ～ +60℃（可選配 -40 ～ +60℃寬溫型）
防護等級	IP67（NEMA 4X）
信號輸出	4～20mA（有源/無源）、脈沖/頻率、繼電器狀態
數字通信	HART、PROFIBUS PA/DP、Modbus RS485、FF、EtherNet/IP
安全與防爆認證	ATEX、FM、CSA、IIT、IS、CE、c-tick、EAC
衛生認證	3-A、EHEDG

? 應用行業

本產品專為高衛生標準與嚴苛工藝環境打造，核心應用于：

食品飲料工業：乳制品、果汁、酒類、糖漿、食用油等介質的精確計量、配料混合與批次灌裝。
生命科學制藥：注射用水（WFI）、純化水、生物制劑、培養基及藥液輸送系統的無菌監控與合規性記錄。
精細化工與水處理：各類導電液體、弱腐蝕性介質及高純度去離子水的連續流量監測與過程優化。

?? 安裝條件

結構選型：提供一體式與分體式兩種架構，可根據現場空間布局、管線走向與電氣柜距離靈活選擇。
過程連接：標配多種符合衛生級標準的快速連接方式（如Tri-Clamp快裝卡箍、DIN/ISO法蘭、螺紋等），可直接對接現有潔凈管道系統。
管路布置：因儀表內部無節流件，安裝后保持管道原橫截面，無需額外擴徑。建議前后端保留符合電磁流量計規范的直管段（通常前5D后3D），以保證流場穩定與測量精度。
電氣與環境：分體安裝時必須使用廠家指定的屏蔽雙絞電纜，并確保信號線遠離變頻器、大功率電機等強干擾源；整機防護等級達IP67，可適應戶外、潮濕或多塵的工業現場。

?? 注意事項

工藝兼容性：雖具備優異的CIP/SIP耐受性，實際操作中仍需嚴格控制清洗劑的pH值、濃度及最高耐受溫度，避免超出PFA內襯與密封圈的物理極限。
電氣與安全規范：在ATEX/FM等防爆區域使用時，必須嚴格核對銘牌防爆等級與當?shù)匚ｋU(xiǎn)區域劃分，按規范實施本安回路隔離、獨立接地與線纜密封，嚴禁帶電開蓋操作。
智能維護策略：建議定期調用變送器的“電極清洗”與“高級診斷”功能，及時識別結垢、空管或涂層沉積異常；利用“數據自動恢復”特性，可在意外斷電重啟后無縫銜接歷史累計數據，避免生產統計斷層。
介質適用邊界：電磁流量計僅適用于電導率≥5 μS/cm的導電液體，非導電介質（如純水、油品、氣體、蒸汽）無法產生感應電動勢，不可選用此類型儀表。
安裝方向建議：為保證滿管測量與氣泡排出，優先選擇垂直向上安裝；若為水平安裝，電極軸線應與地面平行，避免頂部積聚氣泡或底部沉淀物干擾信號。

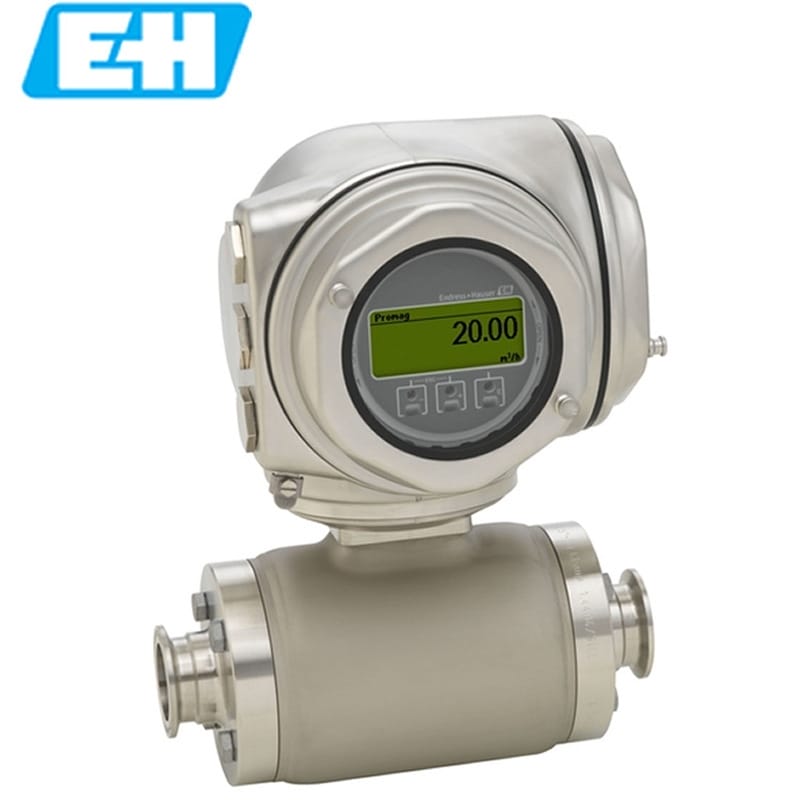

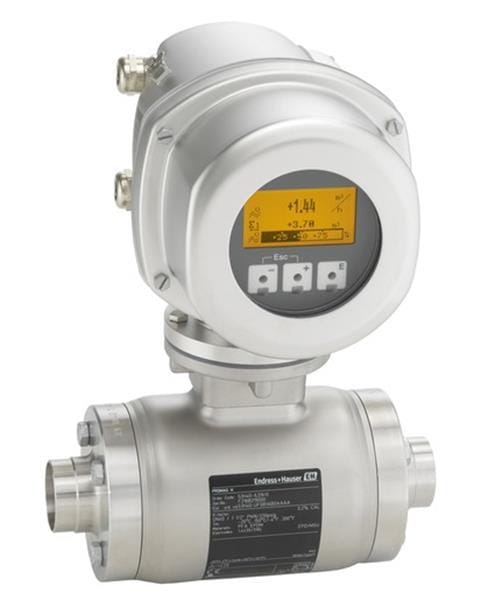

Proline Promag 53H 電磁流量計

該流量計采用靈活系統集成，能測量極小流量

Promag H傳感器被廣泛用于高要求的食品、飲料和生命科學行業。結合Promag 53型變送器的觸摸控制、4行背光文字顯示、高級軟件功能如灌裝、電極清洗或高級設備故障診斷，Promag 53H為最復雜，要求最苛刻的作業任務提供測量。Promag 53H有一體型和分體型可選。

- 優勢
  安裝靈活-多種符合衛生要求的過程連接

  節能型流量測量-橫截面與管道一致，無壓損

  提供針對灌裝、密度、電極清洗及高級設備故障診斷的軟件

  計算簡便-雙向累加器

  數據自動恢復，易于維護

  免維護 - 無可動部件
- 應用領域
  測量原理的選擇不受壓力、密度、溫度和粘度的限制

  適用于苛刻的衛生型測量場合

  儀表特性

  PFA內襯

  傳感器外殼采用不銹鋼材質 (3A, EHEDG)

  接液部件材質耐 CIP, SIP清洗

  四行背光顯示，觸摸控制

  一體化型或分離型

  HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP
特征和規格
測量原理

電磁

產品標題

該流量計采用靈活系統集成，能測量極小流量，適合苛刻的衛生行業應用。

傳感器特點

安裝靈活：配備多種衛生型過程連接。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。PFA內襯。不銹鋼傳感器外殼（3A、EHEDG）。

變送器特點

高品質：加料&灌裝軟件、密度、電極清洗和高級診斷功能。計算簡便：雙向累積。自動恢復數據，用于服務。四行背光顯示，觸摸鍵控制。提供一體式或分體式儀表。

公稱口徑范圍

DN 2...150
1/12"...6"

最大測量誤差

±0.2%

測量范圍

0...600 m3/h

最大過程壓力

PN16...40

介質溫度范圍

-20...+150°C
(-4...+302°F)

環境溫度范圍

-20...+60°C
-40...+60°C（可選）

防護等級

IP 67 (NEMA 4x)

顯示/操作

四行背光顯示/觸摸鍵控制

輸出

4...20 mA
脈沖/頻率（有源/無源）
繼電器
狀態

輸入

狀態
電流輸入

數字通信

HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus

防爆認證

ATEX
FM
CSA
TIIS

產品安全性

CE認證、C-tick認證、EAC認證

衛生型認證和證書

3-A、EHEDG

......................................................................................................................................................................................................................................................................................................................................
