恩德斯豪斯 (E+H) Prosonic Flow 93P 超聲波流量計

核心特點

非侵入式高精度測量：采用捆綁式外夾設計，直接附著于管道外部進行測量，對工藝過程零干擾，徹底杜絕傳統儀表的泄漏隱患。
智能自動頻率掃描：內置動態頻率掃描算法，實時優化聲路參數，顯著提升復雜工況下的測量穩定性與重復精度。
嚴苛防爆安全性：專為化工及石化危險區域設計，通過全球主流防爆認證，滿足高危環境本質安全需求。
高度過程透明化：配備先進的自診斷系統與擴展軟件，實時反饋信號質量、管道狀況及設備健康度，實現預測性維護。
靈活的數據交互架構：支持多路模擬量/數字量輸出及主流工業總線協議，無縫對接DCS/PLC等控制系統。
全介質適應性：超聲波時差法測量原理不受介質壓力、密度、溫度、電導率及粘度的物理限制。
便捷運維服務：內置自動數據恢復機制，可在異常斷電或故障后快速還原運行參數，大幅縮短停機時間。

技術參數

參數類別	詳細規格
測量原理	超聲波時差法流量測量
公稱通徑范圍	DN15 ～ DN4000 (1/2″ ～ 160″)
測量范圍	0.3 ～ 10 m/s (1 ～ 33 ft/s)
最大測量誤差	±3% o.r. (DN15)；±2% o.r. (DN25～DN200)；±2% o.r. (>DN200)
介質溫度范圍	-40 ～ +170℃ (按管徑分段配置，DN15-65標準-40~+100℃，DN50-4000標準-40~+80℃，均支持高溫選配)
環境溫度范圍	-20 ～ +60℃ (可選配 -40 ～ +60℃ 寬溫型)
最大過程壓力	不適用（非接觸式外夾結構）
防護等級	變送器：IP67 / Type 4X；傳感器：IP68 / Type 6P
材質構成	變送器外殼：粉末壓鑄鋁；傳感器座：1.4308/CF-8；傳感器外殼/捆綁帶：1.4301/304不銹鋼
供電電源	85～260 V AC / 20～55 V AC / 16～62 V DC
信號輸出	1× 4～20 mA (HART)；1× 脈沖/頻率/開關量（無源繼電器/晶體管）
數字通信	HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
人機交互	四行背光液晶顯示屏，三鍵觸控/光敏操作面板
防爆認證	ATEX, FM/CSA, NEPSI, TIIS
其他資質	船級社認證 (Class Certificates), EAC認證, 計量型式批準

應用行業

化工與石油化工：適用于各類腐蝕性、易燃易爆介質的在線計量與安全監控。
精細化工與溶劑處理：精準測量有機溶劑、酸堿溶液及高純度化學試劑的流量。
能源與液態烴輸送：滿足原油、液化天然氣(LNG)、液態烴類等介質的貿易交接與過程控制。
通用過程工業：適用于對系統開放性、診斷透明度及免維護周期有嚴格要求的連續生產線。

安裝條件

安裝方式：采用高強度不銹鋼捆綁帶將傳感器組牢固鎖緊于管道外壁，無需停產、切管或焊接，實現不停機加裝。
結構適配：支持單通道/雙通道靈活配置，可匹配1聲路或2聲路聲學路徑，全覆蓋DN15至DN4000管徑。
安裝位置要求：應避開泵出口直管段、閥門彎頭附近等流場擾動區；建議安裝在水平或垂直管道的下半部（避免頂部積氣或底部沉淀干擾）。
表面處理：傳感器貼合區域的管道外壁需打磨平整、除銹防腐，必要時涂抹專用耦合劑以保證超聲波高效傳輸。
系統配套：必須與Prosonic Flow 93系列智能變送器連接使用，方可激活全部通信、診斷與顯示功能。

注意事項

校驗范圍限制：原廠計量校準證書僅針對 DN15、25、40、50、100 五個標準口徑提供，超大口徑通常依據理論模型或現場實流標定驗證。
溫度選型核對：實際工況介質溫度若超過默認區間，下單時必須明確指定高溫或低溫選配模塊，以免密封材料老化失效。
防爆合規使用：在爆炸性環境中安裝前，務必核對現場危險區域分區等級（Zone 1/2 或 Div 1/2），并確保接地、線纜密封符合ATEX/FM/CSA等對應規范。
定期維護檢查：長期運行后建議每半年至一年檢查一次捆綁帶張力、傳感器粘接狀態及耦合劑干燥程度，防止因松動導致信號衰減或零點漂移。
工況適用性評估：盡管儀表抗干擾能力強，但若介質含大量游離氣泡、嚴重結垢、存在明顯相分離或流速極低（<0.1 m/s），可能影響超聲傳播，需結合工藝實際情況進行適用性論證。
電氣接線規范：所有信號線與電源線應采用屏蔽電纜獨立敷設，遠離大功率變頻器或高壓電機，接地電阻需小于4Ω以確保HART通信穩定。

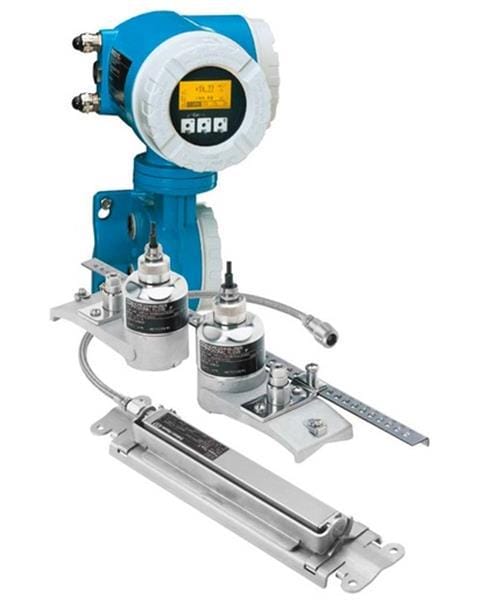

Proline Prosonic Flow 93P
超聲波流量計

防爆區域?qū)Ｓ昧髁坑?jì)，可提供多種模擬和數字輸出

Prosonic Flow P 捆綁式傳感器專門針對過程行業而設計。與具備觸控功能、四行顯示以及多種擴展功能的Prosonic Flow 93 變送器結合在一起，使 Prosonic Flow 93P 能夠在標準應用中提供極高的精確度。

undefined

優勢
自動頻率掃描可使測量性能達到
針對化工及石化行業的安全性設計 - 防爆認證
不會造成泄漏 - 直接在管道外面測量
過程透明度高 - 具備診斷功能
可實現測量性能 - 擴展功能及診斷軟件
靈活多樣的數據傳輸方式 - 多種通信方式可供選擇
供服務使用的自動數據恢復功能

應用領域
測量原理的選擇不受壓力、密度、溫度、電導率和粘度的限制
捆綁式安裝，理想應用于化學品、溶劑、液態烴類、酸和堿的測量
儀表特性
介質溫度： –40～ 170 °C (–40～ 338 °F)
公稱直徑：DN 15 ～ 4000 (1/2 ～ 160")
流量計安裝對過程沒有影響
鋁制變送器外殼
四行背光顯示，觸摸控制
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus

特征和規格

測量原理
超聲波流量測量
產品標題
捆綁式超聲波流量計可以在危險區中使用，帶多種模擬量和數字量輸出。提高測量性能：自動頻率掃描。理想的捆綁式設備，適用化學品、溶劑、液氫化合物、酸液和堿液。
傳感器特點
提升化學和石化行業的安全性：國際危險區認證。無其他泄露通道：從管道外部測量。過程透明性：診斷能力。介質溫度：–40...170 °C (–40...338 °F)。公稱口徑：DN 15...4000 (½...160")
變送器特點
最高性能：擴展功能和診斷。靈活數據傳輸方式：多種通信類型。自動恢復數據，用于服務。鋁變送器外殼。四行背光顯示，觸摸鍵控制。
公稱口徑范圍
單通道，1或2個聲路：DN15...4000 (1/2...160")
雙通道，1或2個聲路：DN15...4000 (1/2...160")
接液部件材質
捆綁式系統：
傳感器座 1.4308/CF-8
傳感器外殼1.4301/304
捆綁帶1.4301/304
測量變量
體積流量測量通道1和2、平均體積流量、體積流量差值、聲速、流速、累積量
最大測量誤差
體積流量：
±3% o.r.，適用口徑DN15
±2% o.r.，適用口徑DN25...DN200
±2% o.r.，口徑大于DN200
測量范圍
0.3...10 m/s (1...33 ft/s)
最大過程壓力
不適用
介質溫度范圍
DN15...65
-40...+100°C (-40...+212 °F)
-40...+150°C (-40...+302 °F)，可選

DN50...4000
-40...+80°C (-40...+276 °F)
-40...+170°C (-40 +338 °F) option
環境溫度范圍
-20...+60 °C (-4...+140 °F)
可選：-40...+60 °C (-40...+140 °F)
傳感器外殼材質
不適用
變送器外殼材質
墻裝型外殼：粉末壓鑄鋁
防護等級
IP67, type 4X：變送器
IP68 type 6P：傳感器。變送器：IP67，type 4X
顯示/操作
四行背光顯示，三個光敏鍵操作
輸出
1路4...20 mA HART
1路脈沖/頻率/開關量輸出（無源）
輸入
不適用
數字通信
HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus
電源
85...260 V AC
20...55 V AC
16...62V DC
防爆認證
ATEX、FM/CSA、NEPSI、TIIS
其他認證和證書
僅校驗口徑DN15、25、40、50和100的流量計
船級證書
EAC認證
產品安全性
EAC認證
計量認證和證書
流量計校驗僅適用于口徑DN15、25、40、50和100
船級認證和證書
船級認證

......................................................................................................................................................................................................................................................................................................................................
