本產品專為衛生級流體測量打造，深度契合食品、飲料及生命科學行業的嚴苛標準。采用一體化智能變送器架構，支持同側接線、遠程顯示與優化接口布局，大幅簡化系統集成流程。核心亮點在于內置的 Heartbeat Technology（心跳技術），實現非侵入式自校驗與全周期合規監控，徹底突破傳統儀表的維護瓶頸。儀表采用PFA防腐內襯與3-A/EHEDG雙重認證的不銹鋼外殼，全面耐受CIP/SIP高溫高壓清洗滅菌；因無節流件與可動部件設計，實現零壓損、低能耗與真正免維護。高度靈活的I/O配置與多協議現場總線支持，允許用戶按需定制輸入輸出組合，有效降低系統復雜度。配合IP69防護雙腔室外殼、四行背光觸控屏及WLAN無線訪問，提供從數據采集到數字運維的全方位智能化體驗。
儀表基于法拉第電磁感應原理工作，公稱口徑覆蓋DN 2至150 mm（1/8"至6"），適用于各類導電液體的精確計量。標準測量精度為±0.5%讀數±1 mm/s，高精度選配版可達±0.2%讀數±2 mm/s，寬泛量程覆蓋0.06~600 m3/h。接液部件選用1.4435(316L)、合金C22、鉭或鉑電極搭配PFA內襯，外殼為1.4301(304)耐腐蝕不銹鋼，機械承壓達PN 40/Class 150，介質耐受溫度-20~+150℃，環境適應溫度-40~+60℃。電氣系統支持24 VDC或100~230 VAC供電，標配三路獨立通道（含4~20 mA HART、脈沖/頻率、繼電器等），兼容HART、PROFIBUS PA/DP、Foundation Fieldbus、Modbus RS485、Profinet、Ethernet/IP及OPC-UA等主流工業通信協議。產品已通過ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC等全球防爆認證，防護等級高達IP66/67/69，并嚴格遵循IEC 61508/61511功能安全標準。所有出廠儀表均依據ISO/IEC 17025標準完成溯源標定，Heartbeat技術符合ISO 9001:2008章節7.6a溯源校驗要求，并提供LR、DNV GL、ABS等船級社認證及PED/CRN壓力設備證書。
該系列流量計深度聚焦高潔凈度與工藝合規性要求極高的領域，主要應用于食品與飲料加工（如果汁、乳制品、啤酒、糖漿、調味品輸送）、生命科學及制藥工業（如培養基、純化水、注射用水、生物反應液、酶制劑計量）。其雙向測量架構對流體壓力、密度、溫度及黏度變化具有天然免疫力，尤其適合需要頻繁CIP/SIP在線清洗滅菌、存在氣液混合或工況波動劇烈的衛生級管線，確保全生命周期內的數據準確、批次追溯與生產連續性。

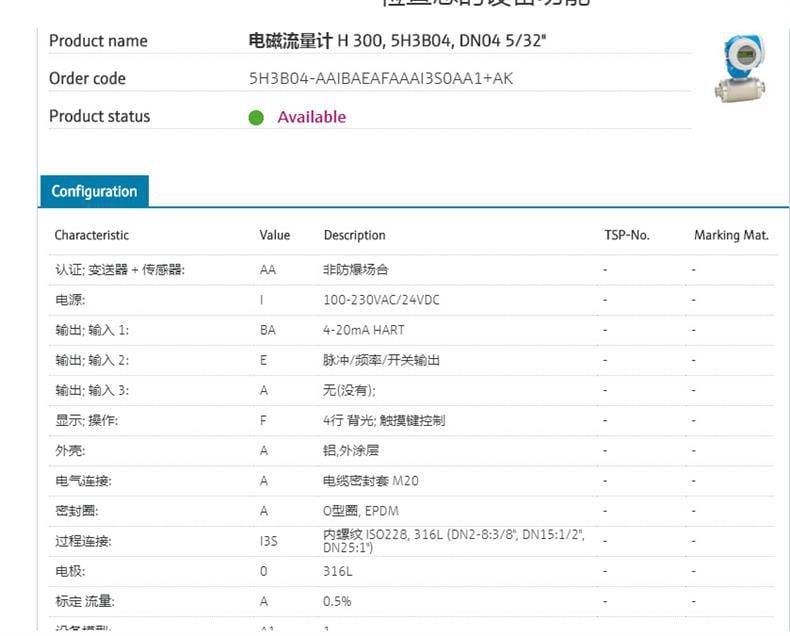

為確保最佳測量性能，安裝時需保證前后直管段分別不小于5倍與3倍管徑，優先選擇垂直向上流態以維持滿管狀態。過程連接需匹配現場管口規格（本型號標配ISO228內螺紋，適配DN2~150區間），緊固扭矩應符合衛生級螺紋/卡箍規范，避免過緊導致內襯變形。電氣走線須穿金屬軟管或雙屏蔽電纜，通過M20電纜密封套接入，遠離大功率變頻器與高頻干擾源，系統單點接地電阻應控制在10Ω以內。設備應安裝在通風干燥、無劇烈振動處，避免陽光直射與極端溫差沖擊。若用于危險區域，必須核對防爆認證等級（如II 2G Ex ib IIC T4 Gb）并與現場分區嚴格對應。介質溫度與壓力峰值不得超出PN 40及150℃的物理極限，安裝完成后需進行絕緣測試以確保電極回路正常。
正式投運前務必確認被測液體電導率不低于5 μS/cm，嚴禁在排空、半滿管或含有大量自由氣體的狀態下啟用測量功能。日常維護中，建議定期通過HMI或調試軟件激活Heartbeat Technology進行數字健康診斷，切勿擅自短接、跨接或修改內部I/O跳線。衛生級應用涉及密封圈更換時，必須使用原廠FDA認證EPDM材質，杜絕交叉污染與析出風險。調試期間通過WLAN或PC調試工具操作時，需注意網絡加密與權限分級，重要參數修改前應完整備份組態文件與歷史曲線。長期停用或季節性停產時，應保持管道清潔并執行標準CIP程序，防止結晶沉積或微生物滋生影響電極響應。任何涉及帶電開蓋、非標改裝、超壓超溫運行或使用非授權第三方配件的行為均將導致保修失效，并可能危及過程安全與計量合法性。

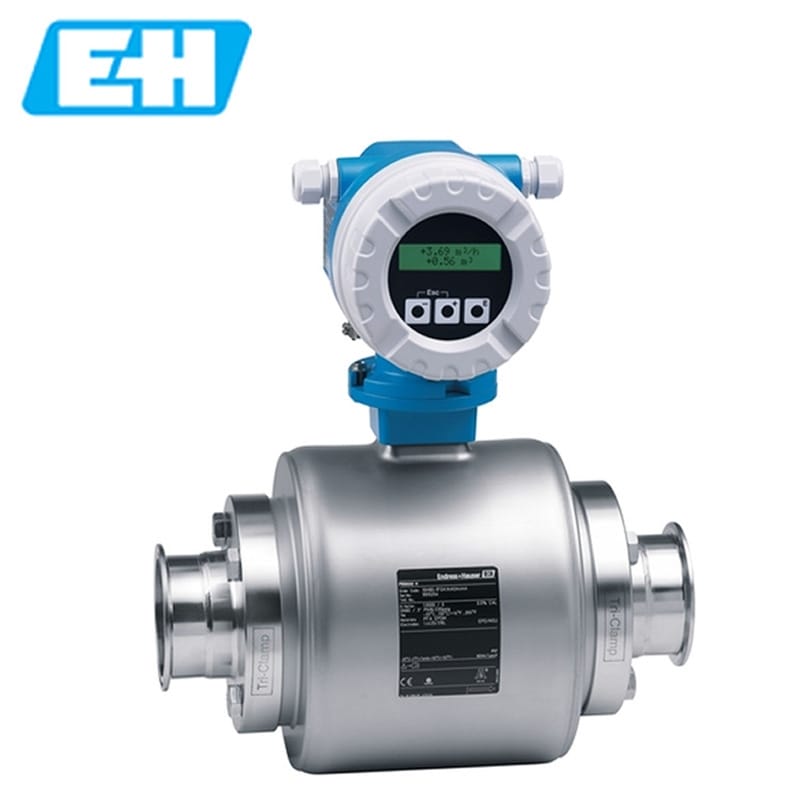

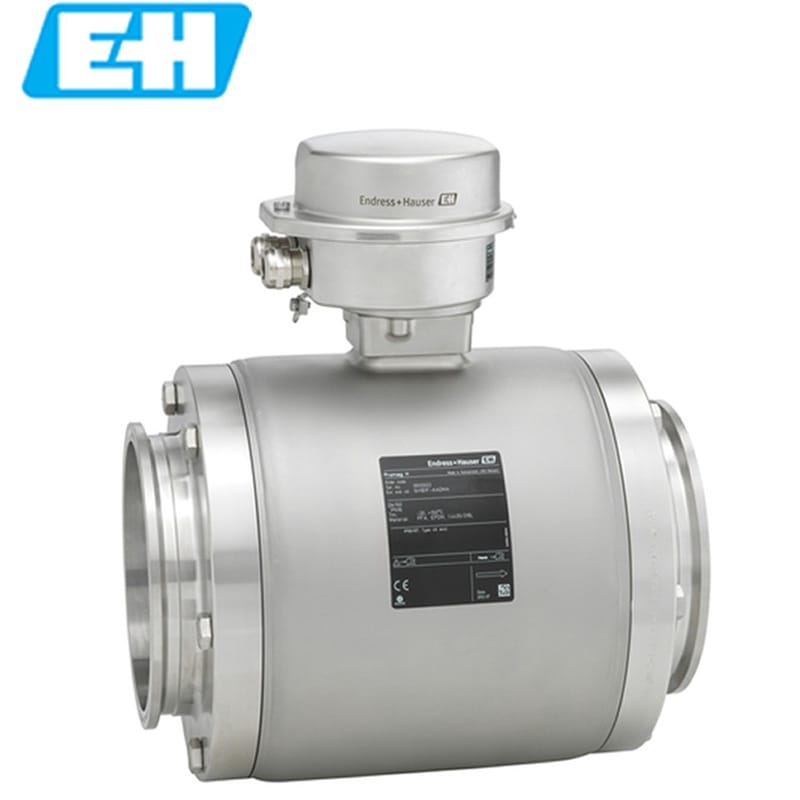

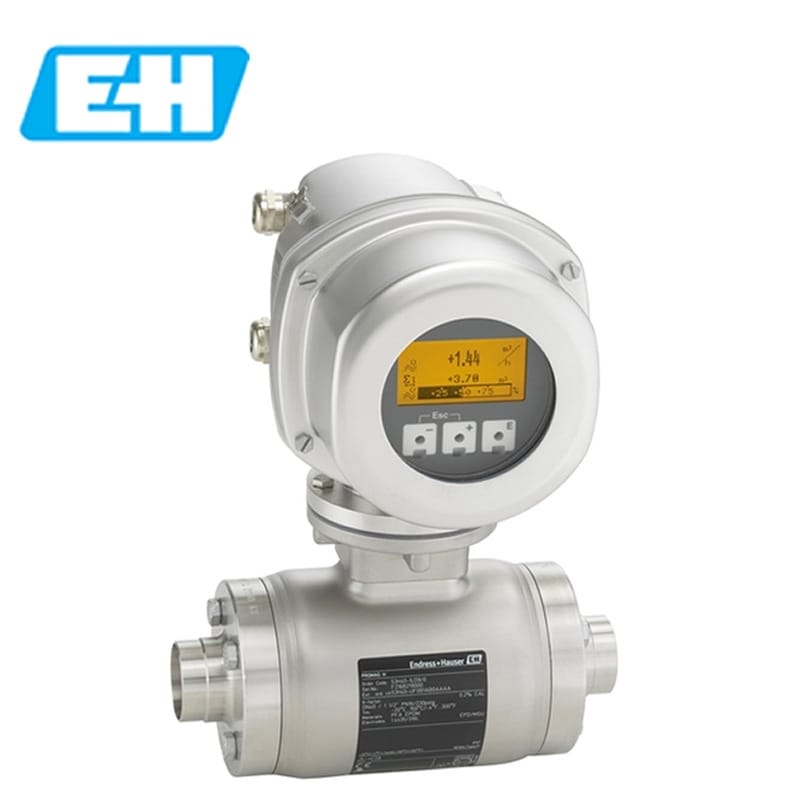

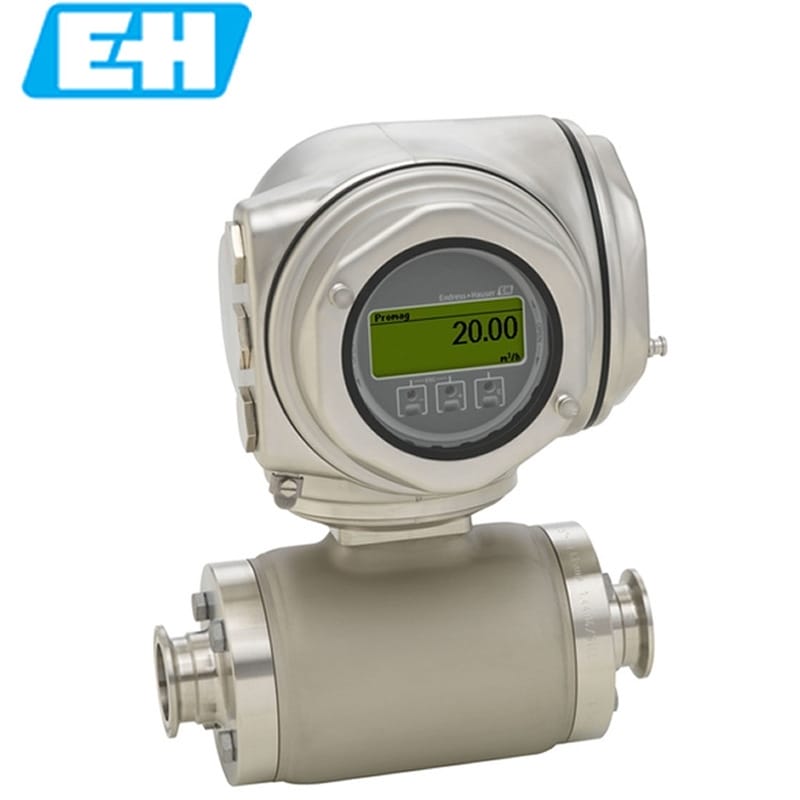

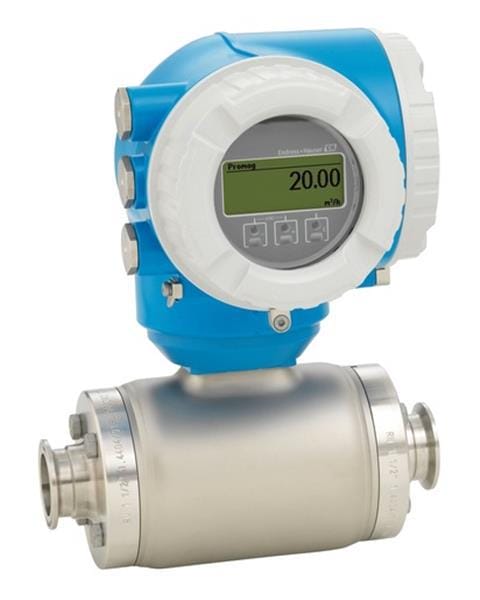

Promag H 傳感器特別適用于衛生應用場合，滿足食品和飲料、生命科學行業中的最高要求。與一體式變送器配套使用，Promag H 300 操作靈活，系統集成便捷：在儀表的同一側接線、遠程顯示、改進的連接方式。Heartbeat Technology（心跳技術）始終確保合規性和過程安全性。
安裝靈活：提供多種衛生型過程連接
節能的流量測量：無節流部件，確保無壓損
免維護：無可移動部件
完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線
降低復雜性和多樣性：用戶自定義輸入/輸出功能
自帶驗證功能：內置Heartbeat Technology (心跳技術)
雙向測量原理不受壓力、密度、溫度和粘度的影響。
適用于食品與飲料、生命科學行業中的苛刻應用。
儀表特點
PFA內襯
不銹鋼傳感器外殼 (3-A認證、EHEDG測試)
接液部件材料耐CIP、SIP清洗
一體式衛生型雙腔室外殼，IP69，最多帶3路輸入/輸出
背光顯示、觸摸鍵控制和WLAN訪問
提供分離型顯示單元
電磁
衛生型應用流量測量專家，搭配易操作的一體式變送器。專用于食品與飲料、生命科學中的嚴苛應用。
安裝靈活：配備多種衛生型過程連接。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。PFA內襯。不銹鋼傳感器外殼（3A、EHEDG）。
提供完整的過程信息和診斷信息：多種用戶自行組合的I/O接口和現場總線。降低了復雜性和可變性：用戶自定義I/O接口。自校驗：Heartbeat Technology（心跳技術）。緊湊的雙腔室外殼，IP69防護等級，最多允許連接3路輸入/輸出。背光顯示，按鍵操作和WLAN訪問。
DN 2...150 (¹⁄...6⁄")
內襯：PFA
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、鉭、鉑
體積流量、溫度、電導率、質量流量、校正體積流量、校正電導率
體積流量（標準）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
體積流量（可選）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
0.06...600 m³/h (0.015...2 650 gal/min)
PN 40，Cl. 150，20K
–20...+150 °C (–4...+302 °F)
–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蝕
衛生型變送器設計：鋁合金AlSi10Mg涂層；1.4409 (CF3M)，類同316L；不銹鋼
IP66/67，type 4X
IP69
四行背光顯示，觸摸鍵操作（外部操作）
通過現場顯示屏和調試軟件設置
提供分離型顯示單元
3路輸出：
4...20 mA HART（有源/無源）
4...20 mA WirelessHART
4...20 mA（有源/無源）
脈沖/頻率/開關量輸出（有源/無源）
雙脈沖輸出（有源/無源）
繼電器輸出
狀態輸入
4...20 mA輸入
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危險區）
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
CE認證、C-tick認證、EAC認證
功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用
在認證標定裝置上執行標定（符合ISO/IEC 17025標準）
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TÜV認證）
LR approval, DNV GL approval, ABS approval, LH/BV approval
PED、CRN
3.1材料證書
衛生認證：3-A、EHEDG；密封圈：符合FDA認證
......................................................................................................................................................................................................................................................................................................................................
