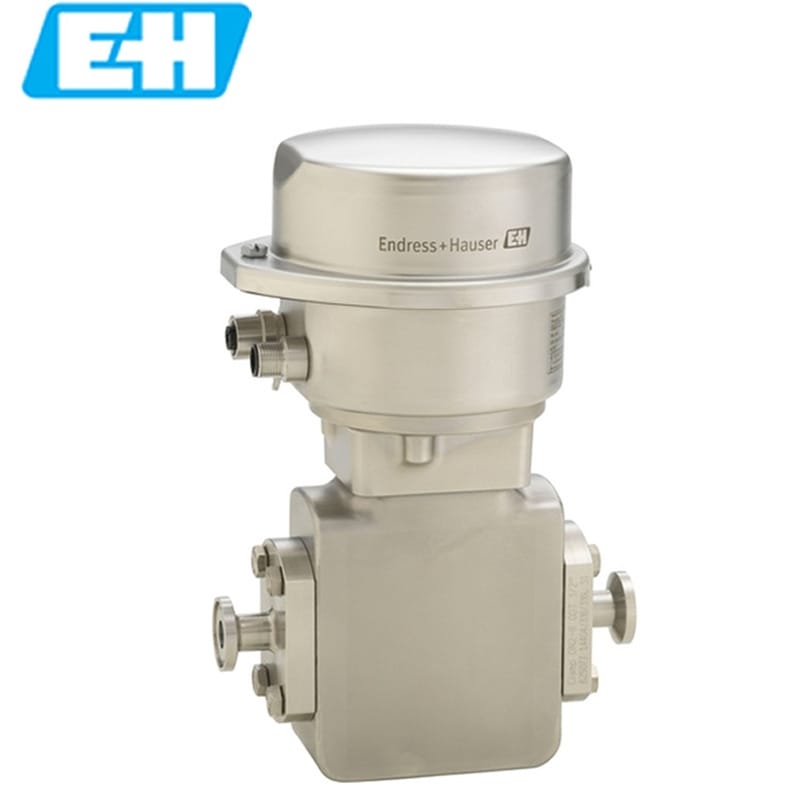

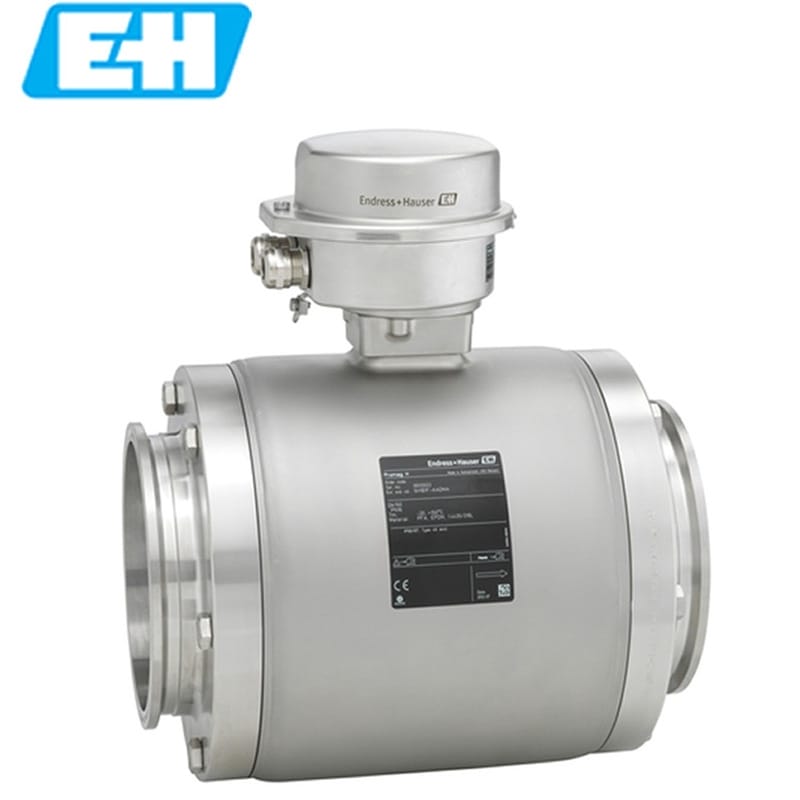

在食品與飲料、生物制藥及生命科學等對潔凈度、可驗證性與過程安全性要求極為嚴苛的行業中，一次微小的測量偏差、一段難以清潔的死角，或一次未被察覺的性能漂移，都可能影響整條產線的合規狀態與產品質量。E+H（恩德斯豪斯）Proline Promag H 100 電磁流量計，并非僅是一臺‘測流量的儀表’——它是一套融合了衛生設計哲學、多變量感知能力與內生驗證機制的智能測量節點，專為撬裝設備制造商、系統集成商及終端設備制造商在緊湊空間與高監管場景下的工程落地而生。
Promag H 100 遵循法拉第電磁感應定律：當導電流體以一定速度流經磁場時，會在垂直于流動方向和磁場方向的兩端產生感應電動勢。該電勢大小與流速成正比，從而實現對體積流量的直接、無阻礙測量。這一原理決定了其天然優勢——測量結果不受流體壓力、密度、溫度或粘度變化的影響，也無需考慮雷諾數修正。無論是常溫乳清液、高溫蒸汽滅菌后的緩沖液，還是低電導率的純化水，只要滿足基本電導率門檻（≥5 μS/cm），即可獲得穩定響應。
更進一步，H 100 不止于單一變量。它在同一傳感器本體中集成了內置溫度傳感器與電導率測量電路，同步輸出體積流量、介質溫度與電導率三項關鍵參數。這意味著：無需額外安裝溫度變送器或電導率儀，即可完成工藝條件的交叉驗證；在CIP/SIP過程中，可通過溫度-電導率曲線變化趨勢，輔助判斷清洗/滅菌階段是否完整；在配方切換或批次交接時，多參量數據也為過程審計提供了更完整的上下文。
‘衛生型’不是一句口號，而是體現在每一個接觸面、每一道工藝、每一項認證中的系統性選擇。
接液材質經得起反復考驗：傳感器內襯采用全氟烷氧基樹脂（PFA），具備優異的化學惰性、耐高溫性與表面光滑度；電極可選1.4435（超低碳316L）、哈氏合金C22或鉭/鉑，覆蓋從常規酸堿清洗液到強氧化性滅菌劑（如過氧乙酸）的全譜系兼容需求；所有密封圈與內襯均符合FDA 21 CFR §177.2600標準。
結構設計消除衛生死角：傳感器內部流道與管道內徑完全一致，無縮頸、無凸臺、無墊片嵌入式結構。這不僅實現了零壓損節能測量（減少泵送能耗與熱交換負荷），更從根本上避免了微生物滯留風險——這是通過3-A與EHEDG雙重認證的核心前提。
連接方式靈活匹配產線邏輯：支持Tri-Clamp、DIN 11851、ISO 2852等多種國際通用衛生型卡箍接口，適配不同品牌罐體、管道與模塊化單元的快速對接需求，大幅縮短設備組裝與維護停機時間。
堅固外殼與高等級防護：傳感器本體采用1.4301（304不銹鋼），變送器外殼可選鋁合金（AlSi10Mg涂層）或304不銹鋼；整機防護等級達IP69，可承受高壓、高溫噴淋（最高100 bar，80?°C），滿足就地清洗（CIP）與就地滅菌（SIP）全過程的機械與環境挑戰。
Promag H 100 的變送器并非‘縮小版?zhèn)鹘y(tǒng)設計’，而是重新定義緊湊邊界的技術整合體：
空間效率極致化：在業界最小的外殼尺寸內，集成了全部信號處理、多變量計算、通信協議棧與本地人機交互功能。對于空間受限的撬裝系統、移動式配液站或模塊化生物反應器，它意味著無需額外預留儀表箱或擴展柜，直接嵌入設備本體即可完成部署。
操作與驗證無需外掛工具：內置網頁服務器（Web Server），通過標準瀏覽器即可訪問實時數據、配置參數、查看診斷日志，甚至執行部分校驗流程——無需安裝專用軟件、無需連接調試硬件。工程師在現場手持平板或筆記本，即可完成90%以上的日常設置與故障初判，顯著降低培訓成本與響應延遲。
Heartbeat Technology（心跳技術）：讓合規成為常態：這不是一次性的出廠校準，而是貫穿設備全生命周期的主動健康監測。系統定期自動執行傳感器線圈阻抗、電極極化電壓、接地狀態等十余項關鍵參數的自檢，并將結果與歷史基線比對。所有驗證動作均符合ISO 9001:2008條款7.6a關于‘測量溯源性’的要求，并獲TüV認證；配合標定證書（依據ISO/IEC 17025在認證裝置上完成），為企業滿足FDA 21 CFR Part 11、EU Annex 11等電子記錄與簽名規范提供底層支撐。
在乳品工廠的UHT超高溫瞬時滅菌線上，H 100 精確計量高溫牛奶流量，同時監測出口溫度與電導率，確保熱處理時間-溫度曲線符合HACCP關鍵限值；
在疫苗原液純化工序中，它被集成于層析柱進樣模塊，雙向測量保障洗脫液流向可控，PFA內襯與哈氏C22電極耐受高濃度鹽溶液與有機溶劑沖洗；
在一次性生物反應袋的灌裝控制單元里，超緊湊變送器直接安裝于袋體支架旁，四行背光屏便于操作員目視確認，IP69防護抵御頻繁的酒精擦拭與環境消毒；
對于為上述行業提供成套解決方案的系統集成商而言，H 100 的PROFIBUS DP、Modbus RS485、EtherNet/IP與PROFINET多協議支持，使其能無縫接入主流DCS/SCADA平臺，減少協議轉換器采購與調試工作量。
作為E+H在中國市場長期授權的合作伙伴，上海闊思電子有限公司深度參與H 100系列在本土食品、制藥及生命科學項目中的技術適配與工程服務。從前期選型建議、衛生接口圖紙確認、到現場安裝指導與Heartbeat診斷解讀，闊思團隊依托對E+H產品體系與行業規范的雙重理解，協助客戶跨越‘儀表交付’與‘工藝可用’之間的最后一公里。這種支持并非孤立的售后響應，而是嵌入設備制造商OEM開發流程的技術協同——例如，為定制化撬裝設備提供預置通信配置包、協助完成3-A/EHEDG合規性文件準備、或聯合開展CIP循環數據建模分析。
Promag H 100 不追求炫目的參數峰值，而致力于在每一個CIP循環后、每一次SIP升壓時、每一班次交接前，持續輸出可信的數據。它的‘超緊湊’，解放的是寶貴的產線空間；它的‘多變量’，豐富的是工藝洞察維度；它的‘心跳技術’，守護的是質量合規底線；而它的衛生構造，則是對‘安全即根本’這一行業信條最踏實的踐行。
當一臺流量計不再需要被頻繁拆檢、反復校準、額外防護，當它的存在本身即構成過程穩健性的一部分——這或許正是E+H H100電磁流量計，以及像上海闊思電子有限公司這樣扎根行業的專業伙伴，共同交付給現代工業的深層價值：讓精準，成為默認；讓可靠，無需聲張。
Promag H 傳感器適用于食品與飲料、生命科學行業中對測量要求苛刻應用。超緊湊型變送器具備業界外殼，卻能提供全面的性能，輕松實現無縫系統集成，因此，Promag H 100 成為了撬裝設備制造商、系統集成商和其他設備制造商。心跳技術始終確保合規性和過程安全性。
流量、溫度、電導率的多變量測量
安裝靈活-多種符合衛生要求的過程連接
節能型流量測量-橫截面與管道一致，無壓損
節約空間的變送器-設備雖小，功能全面
無需增加硬件和軟件即可提供本地化操作，節約時間-集成網絡服務器
集成驗證 - Heartbeat Technology
免維護 – 無可動部件
雙向測量不受壓力、密度、溫度和粘度影響
適用于食品與飲料、生命科學行業的苛刻應用
設備特性
內置溫度測量
傳感器外殼采用不銹鋼材質 (3-A, EHEDG)
接液部分材質耐 CIP, SIP 清洗
堅固的超緊湊型變送器外殼
高保護等級： IP69
帶現場顯示
電磁
衛生型應用測量專家，搭配超緊湊型一體式變送器。流量、溫度和電導率多變量測量。專用于食品與飲料、生命科學中的嚴苛應用。
安裝靈活：配備多種衛生型過程連接。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。內置溫度測量。不銹鋼傳感器外殼（3A、EHEDG）。
變送器所需安裝空間?。嚎臻g內實現所有功能。省時的現場操作，無需安裝其他軟件和硬件：內置網頁服務器。自校驗：Heartbeat Technology（心跳技術）。堅固耐用的超緊湊型一體式變送器外殼。高防護等級：IP69。
DN 2...150 (¹⁄?6?9?6?0...6⁄")
內襯：PFA
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、鉭、鉑
體積流量、溫度、電導率、質量流量、校正體積流量、校正電導率
體積流量（標準）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
體積流量（可選）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
0.06 dm³...600 m³/h (0.015...2650 gal/min)
PN 40，Cl. 150，20K
–20...+150 °C (–4...+302 °F)
–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蝕
一體式：鋁合金AlSi10Mg涂層
一體式/超緊湊型一體式：1.4301 (304)
標準：IP66/67，Type 4X
可選：IP69
四行背光顯示（無現場操作）
通過網頁服務器和調試軟件設置
4...20 mA HART（有源）
脈沖/頻率/開關量輸出（無源）
無
HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET
20...30 VDC
ATEX、IECEx、cCSAus、INMETRO、EAC
CE認證、C-Tick認證
在認證標定裝置上執行標定（符合ISO/IEC 17025標準） Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TÜV認證）
PED、CRN
3.1材料證書
3-A、EHEDG，內襯和密封圈符合FDA標準
......................................................................................................................................................................................................................................................................................................................................
