流量液位壓力〉流量計〉恩德斯豪斯電磁流量計 E+H電磁流量計10L25-QC0A1AA0A5AA

恩德斯豪斯電磁流量計 E+H電磁流量計10L25-QC0A1AA0A5AA

價格: 聯系客服獲取報價

品牌名稱：: 恩德斯豪斯

商品編碼：

規 格型號：: 10L25-QC0A1AA0A5AA

分類：: 流量計

小分類：: 電磁流量計

+ -

加入購物車聯系客服獲取報價

電話：17317795937

恩德斯豪斯（E+H）Promag 10L 電磁流量計產品技術手冊

核心特點
- 輕量化與高性價比：傳感器重量優化減輕30%，結合松套法蘭設計大幅降低安裝成本，是簡捷應用的優選經濟方案。
- 靈活安裝與零壓損：松套法蘭結構使安裝不受管道原有法蘭限制（DN≤350/14"），流道橫截面與管道一致，實現無阻礙、節能型流量測量。
- 免維護與高安全性：無可動部件設計實現全生命周期免維護；雙行顯示配合實體按鍵，過程數據直觀易讀，全面符合IEC/EN/NAMUR及HART國際行業標準。
- 精準寬量程與抗干擾：采用雙向測量原理，不受介質壓力、密度、溫度及粘度波動影響；測量精度高達±0.5% o.r. ±2mm/s，量程比優異。
- 權威衛生認證：完整通過飲用水安全認證體系（ACS、KTW/W270、NSF 61、WRAS等），滿足嚴苛的衛生級測量需求。
技術參數

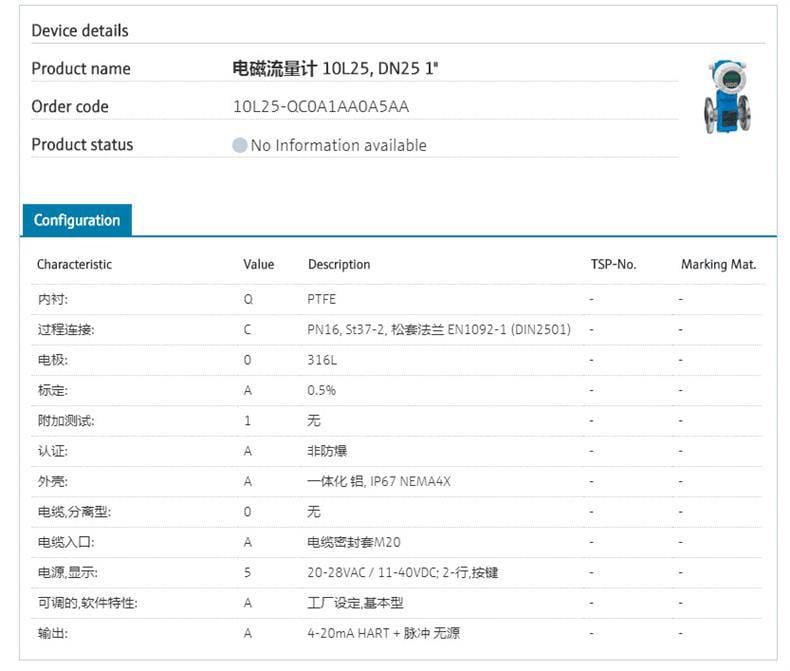

- 產品型號：Proline Promag 10L | 訂貨號：10L25-QC0A1AA0A5AA
- 測量原理：法拉第電磁感應定律
- 公稱通徑：DN 25 ～ 2400 mm（1 ～ 90"）｜本配置：DN 25 (1")
- 測量范圍：9 dm3/min ～ 162,000 m3/h
- 測量精度：體積流量 ±0.5% o.r. ± 2 mm/s
- 過程連接：松套法蘭 PN16（St37-2材質，符合EN1092-1/DIN2501標準）
- 額定壓力：PN 16 / ASME Cl. 150
- 接液材質：內襯 PTFE｜電極 316L (1.4435)
- 介質溫度：PTFE內襯型 -20℃ ～ +90℃
- 環境溫度：鋁合金外殼 -10℃ ～ +60℃｜不銹鋼外殼 -40℃ ～ +60℃
- 防護等級：一體式儀表 IP67 / NEMA Type 4X
- 電氣接口：電源 11-40 VDC / 20-28 VAC｜輸出 4-20 mA HART（有源）+ 脈沖/開關量（無源）｜通信 HART協議
- 外殼材質：DN25-300采用涂層鋁合金AlSi10Mg｜DN350-2400采用涂層碳鋼
- 認證資質：CE、cCSAus防爆認證、ISO/IEC 17025計量校準證書、多項飲用水衛生認證
應用行業

本產品專為市政給排水、工業水處理及環保污水領域打造。憑借卓越的防腐性能、嚴格的衛生認證及寬泛的介質適應性，廣泛應用于自來水廠、污水處理廠、工業純水輸送及各類導電液體的標準化體積流量監測與計量。

安裝條件
- 法蘭裝配：采用縮短開檔尺寸的松套法蘭設計，可獨立于工藝管道法蘭進行靈活定位與緊固（DN<350/14"適用），無需切割或改造原有管道支架，安裝開檔尺寸符合DVGW/ISO標準。
- 空間與布線：本型號為一體化結構，預留標準M20電纜密封套入口。需按電氣規范接入對應電壓電源，并預留足夠操作空間以便讀取顯示模塊與調試。
- 環境適配：設備需在-10℃～+60℃環境溫度下運行，避免露天暴曬、雨水直接沖刷或強腐蝕性氣體侵蝕，以確保IP67防護等級有效維持。
注意事項
- 工況匹配：投運前務必核對介質溫度是否超出PTFE內襯耐受范圍（-20℃～+90℃），且系統工作壓力嚴禁突破PN16/Cl.150極限值。
- 滿管要求：電磁流量計依賴介質連續接觸電極，安裝時必須保證管道始終處于滿管狀態，低液位或含大量氣泡的工況將導致測量失準。
- 電氣規范：供電電源須嚴格匹配銘牌標稱電壓（20-28VAC或11-40VDC），HART通訊調試需使用專業手操器或工程軟件，非授權人員嚴禁帶電開蓋作業，以防破壞防護等級。
- 維護校準：儀表雖為免維護設計，但建議在極端工況或長期使用后執行零點校準；出廠已按ISO/IEC 17025標準完成標定，請妥善保存認證證書以備審計或溯源之需。

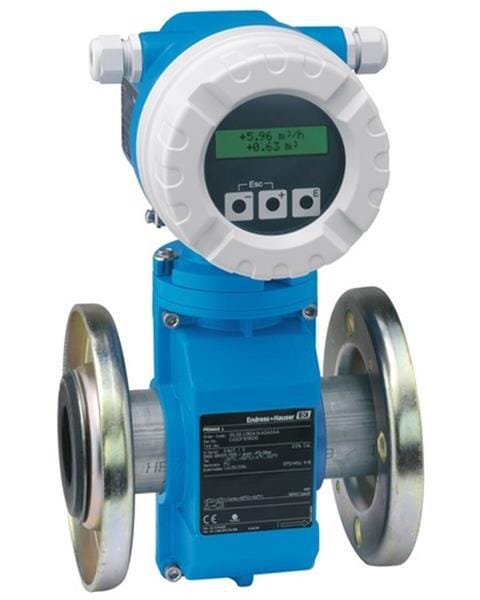

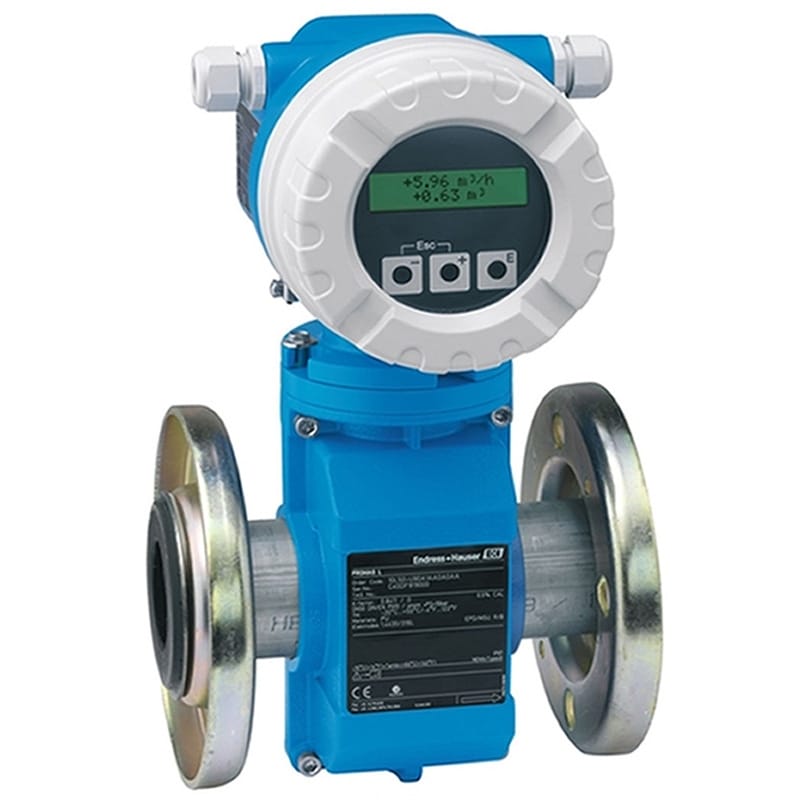

Proline Promag 10L 電磁流量計

流量計配備重量優化的傳感器，性價比高

Promag L作為多用途的標準傳感器，適用于水和污水行業，采用松套法蘭過程連接，安裝靈活，不受管道法蘭的安裝影響。結合滿足基本應用并能夠直接集成的Promag 10型變送器， Promag 10L在廣泛的用途中提供精確的液體測量。它是您大限度降低成本的優選解決方案。
- 優勢
  降低了安裝成本的松套法蘭設計，安裝靈活（DN<350/14")

  節能型流量測量-橫截面與管道一致，無壓損

  免維護 - 無可動部件

  經濟 - 為簡便運用和直接集成設計

  操作安全 - 顯示模塊提供簡單易讀的過程信息

  完全符合行業標準 - IECE/EN/NAMUR
- 應用領域
  雙向測量原理不受壓力、密度、溫度和粘度的限制

  完全適用于水和污水行業的標準測量場合

  儀表特性

  傳感器重量可減輕 30 %

  公稱直徑：DN 25 ～ 2400 (1～ 90")

  安裝開檔尺寸縮短，符合DVGW/ISO標準

  兩行顯示，按鍵操作

  一體化型或分離型

  HART
特征和規格
測量原理

電磁

產品標題

該流量計配備重量優化的傳感器，十分經濟。完全適用于水和污水行業中的標準應用。

傳感器特點

降低了安裝成本的松套法蘭設計，安裝靈活（DN<350/14")。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。傳感器重量可以減輕30 %。公稱口徑：DN 25...2400 (1...90")。

變送器特點

使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。

公稱口徑范圍

松套法蘭；松套法蘭，成型鋼板：DN 25...300 (1...12")
固定法蘭：DN 350...2400 (14...90")

接液部件材質

內襯：聚酰胺、硬橡膠
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金

測量變量

體積流量

測量誤差

體積流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)

測量范圍

9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)

過程壓力

PN 16, Cl. 150

介質溫度范圍

PFA內襯：0...+80 °C (+32...+176 °F)
高溫型PFA內襯：–20...+50 °C (–4...+122 °F)
PTFE內襯：–20...+90 °C (–4...+194 °F)

環境溫度范圍

碳鋼法蘭：–10...+60 °C (+14...+140 °F)
不銹鋼法蘭：–40...+60 °C (–40...+140 °F)

傳感器外殼材質

DN 25...300 (1...12")：鋁合金AlSi10Mg，帶涂層
DN 350...2400 (14...90")：碳鋼，帶保護漆涂層
傳感器接線盒：鋁合金AlSi10Mg，帶涂層

變送器外殼材質

粉末壓鑄鋁

防護等級

一體式儀表：IP67，type 4X
分體式傳感器（標準）：IP66，type X
分體式傳感器（可選）：IP68，type 6P
分體式變送器：IP66/67，type 4X

顯示/操作

兩行顯示，按鍵操作
通過現場顯示單元和調試軟件設置

輸出

4...20 mA HART（有源）
脈沖/開關量輸出（無源）

輸入

無

數字通信

HART

電源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）

防爆認證

cCSAus

產品安全性

CE認證、C-Tick認證

計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）

衛生型認證和證書

飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920
......................................................................................................................................................................................................................................................................................................................................
