恩德斯豪斯 Prosonic Flow E100 超聲波流量計

? 核心特點

經濟高效與高精度：專為公用工程設計的經濟型超聲波流量計，實現高精度雙向流量測量，最高流量測量精度達 0.5%。
多變量一體化：內置溫度測量功能，同步獲取體積流量、質量流量、聲速、流速及溫度數據，有效減少現場測量點數量。
卓越穩定性與耐用性：傳感器結構堅固可靠，具備高長期穩定性，大量程比高達 200:1，適應復雜工業工況。
Heartbeat Technology?（心跳技術）：提供在線自校驗與合規性檢查功能，大幅延長標定間隔時間，確保儀表始終符合行業標準與溯源要求。
免硬件便捷調試：內置網頁服務器，無需安裝額外軟硬件即可完成參數設置、讀數顯示與遠程監測；配合簡明參數說明，極大節省現場操作時間。
全參數抗干擾：測量原理完全不受介質壓力、密度、溫度和電導率變化的影響，保障數據真實可靠。

?? 技術參數

參數項目	技術指標
測量原理	超聲波時差法流量測量
公稱口徑 (DN)	50 ... 150 (2" ... 6")
流量測量范圍	0.025 ... 5 m/s (0.02 ... 16.4 ft/s)；0 ... 6360 dm3/min (0 ... 1680 gal/min)
流量測量精度	±0.5% o.r.（流速 0.5~10 m/s）；±0.7% o.r.（流速 <0.5 m/s）
溫度測量精度	±2.0 ℃
最大過程壓力	PN 25 / ASME Cl. 150
介質溫度范圍	0 ... 150 ℃
環境溫度范圍	-20 ... 60 ℃
接液部件材質	測量管：1.4301 (F304) 過程連接：1.4571、1.4404 (F316L)、1.0038 (S235JR)、1.4306/1.4307 (F304L)、A105
外殼材質	傳感器：整體不銹鋼｜變送器：鋁合金 AlSi10Mg（涂層）
防護等級	標準型：IP66/67 (Type 4X) ｜開放式：IP20 (Type 1)
顯示與操作	四行背光顯示屏｜內置網頁服務器｜配套調試軟件
信號輸出	4...20 mA HART（有源）｜脈沖/頻率/開關量（無源）
供電電源	19.2 ... 28.8 VDC
資質認證	CE、C-tick、EAC、PED、ISO/IEC 17025 標定、TüV Heartbeat 溯源校驗、材料證書 3.1

? 應用行業

公用工程系統：廣泛應用于城市供水、工業循環水及水處理廠的水量計量與管網平衡管理。
熱力與鍋爐系統：特別適用于鍋爐冷凝回水管路的雙向去離子水、熱水及蒸汽凝結液流量測量。
通用工業制造：適用于化工、制藥、食品飲料、 HVAC 等領域中對成本控制嚴格且需高可靠性雙向液體流量監測的場合。

?? 安裝條件

管徑與連接匹配：需嚴格核對現場管道公稱直徑（DN50-DN150），并根據介質特性選擇對應的過程連接材質（如 F316L 防腐或 S235JR 經濟型）。
環境與空間要求：安裝位置環境溫度須保持在 -20℃ ~ 60℃ 之間，避開強電磁干擾源、劇烈振動區及陽光直射/雨水直淋區域（戶外或潮濕環境需確認選用 IP66/67 防護型）。
電氣接線規范：供電電壓必須穩定在 19.2~28.8 VDC 范圍內，信號傳輸線應采用屏蔽電纜并單端接地，防止工業現場噪聲干擾。
流場與直管段：雖支持雙向測量，但為達到標稱精度，建議上下游保留符合廠家規范的直管段，確保流體充分發展且無旋渦。
介質狀態限制：適用于單相清潔液體，安裝時需確保管道完全充滿介質，避免氣穴、泡沫或大量懸浮物積聚在超聲波傳播路徑上。

?? 注意事項

定期健康自檢：充分利用 Heartbeat Technology? 進行周期性在線診斷，依據實際工況與介質潔凈度動態調整離線標定周期，切勿盲目延長維護間隔。
參數初始化配置：首次投運前務必通過內置網頁服務器準確錄入管徑、壁厚、介質類型、流量單位及校準系數，錯誤的基礎參數將導致系統性測量偏差。
超限值防護：嚴禁在超過 PN25/Cl.150 的壓力或 >150℃ 的介質溫度下運行，以防傳感器密封失效、過程連接泄漏或電子模塊過熱損壞。
界面操作安全：調試過程中請勿帶電插拔信號端子；使用網頁服務器遠程訪問時，建議修改默認登錄憑證并限制網絡訪問權限，保障控制系統安全。
存儲與搬運規范：設備長期停用時應置于干燥通風環境；拆卸或搬運時務必輕拿輕放，重點保護超聲波探頭陶瓷面及航空插頭接口，避免磕碰劃傷影響聲學耦合性能。

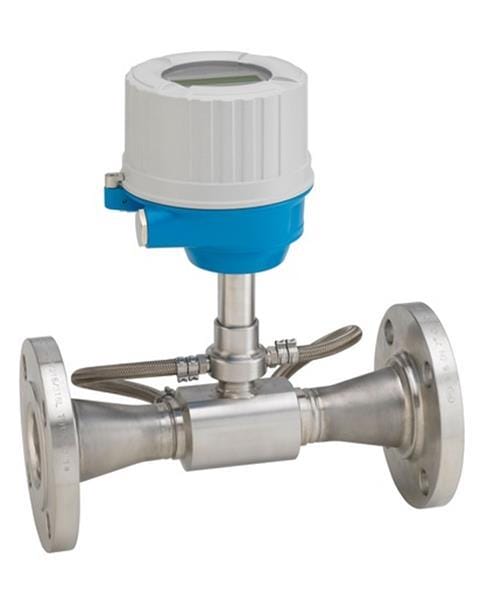

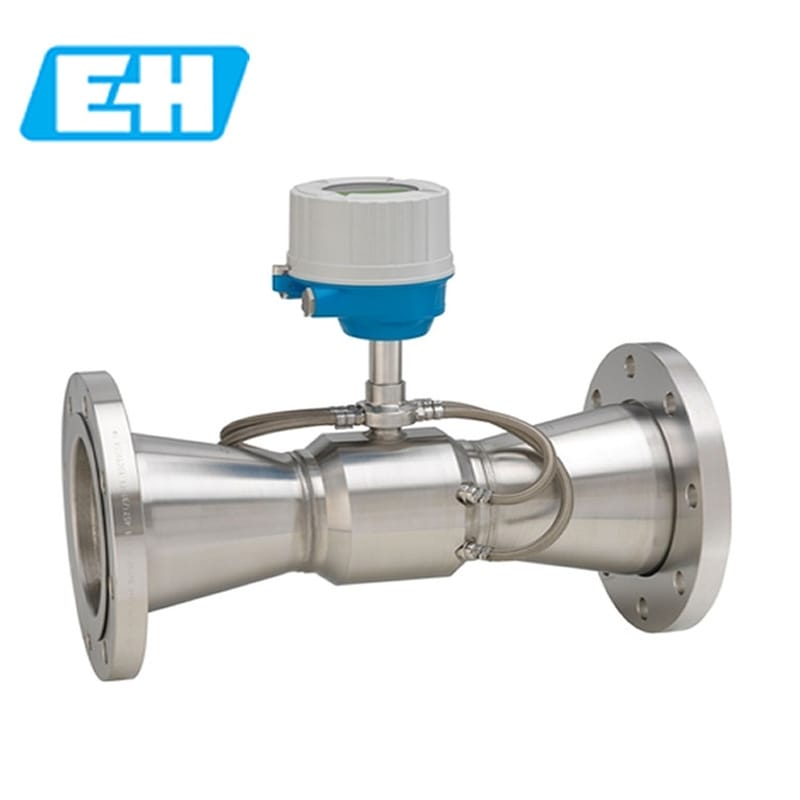

Proline Prosonic Flow E100
超聲波流量計

經濟型超聲波流量計，內置溫度測量功能。

在公用工程中雙向測量去離子水離不開可靠的設備，例如安裝在鍋爐冷凝回水管路中測量。Prosonic Flow E 100能夠在各行業中經濟地進行高精度雙向流量測量。Prosonic Flow E 100內置溫度測量功能，是經實踐驗證的高性價比多變量流量計。Heartbeat Technology（心跳技術）確保儀表始終合規。

undefined

優勢
高長期穩定性：傳感器可靠且堅固耐用
減少測量點數量：多變量測量?jī)x表
可靠的流量測量：大量程比（200:1）
無需安裝其他軟硬件，節省現場操作時間：內置網頁服務器
延長標定間隔時間：Heartbeat Technology（心跳技術）提供自校驗功能
調試簡單：提供簡要參數說明

應用領域
測量原理完全不受壓力、密度、溫度和電導率的影響
在公用工程中雙向測量去離子水，例如安裝在鍋爐冷凝回水管路中測量
儀表特點
最高流量測量精度為0.5%，最高溫度測量精度為±2.0 °C
最高允許過程溫度為150 °C (302 °F)
整體不銹鋼傳感器外殼
4...20 mA HART、脈沖/頻率輸出
現場顯示單元提供讀數和監測功能
變送器外殼堅固耐用

特征和規格

測量原理
超聲波流量測量
產品標題
經濟型超聲波流量計，內置溫度測量。在公用工程中雙向測量去離子水，例如安裝在鍋爐冷凝回水管路中測量
傳感器特點
高長期穩定性：傳感器可靠且堅固耐用。減少測量點數量：多變量測量?jī)x表?？煽康牧髁繙y(cè)量：大量程比（200:1）。最高流量測量精度為0.5%，最高溫度測量精度為±2.0 °C。最高允許過程溫度為150 °C (302 °F)。
變送器特點
省時的現場操作，無需安裝其他軟件和硬件：內置網頁服務器。延長標定間隔時間：Heartbeat Technology（心跳技術）提供自校驗功能。調試簡單：提供簡要參數說明。4...20 mA HART、脈沖/頻率輸出?，F(xiàn)場顯示單元提供讀數和監測功能。
公稱口徑范圍
DN 50...150 (2...6")
接液部件材質
測量管：1.4301 (F304)
過程連接：1.4571、1.4404 (F316L)、1.0038 (S235JR)、1,4306 (F304L)、1.4307 (F304L)、A105
測量變量
體積流量、質量流量計算值、聲速、流速、溫度
最大測量誤差
體積流量：
- ±0.5 % o.r.，流速在0.5...10 m/s (1.6...33 ft/s)之間時
- ±0.7 % o.r.，流速低于0.5 m/s (1.64 ft/s)時
測量范圍
0.025...5 m/s (0.02...16.4 ft/s)
0...6360 dm3/min (0...1680 gal/min)
最大過程壓力
PN 25 / ASME Cl. 150
介質溫度范圍
0...150 °C (17.8...302 °F)
環境溫度范圍
-20...60 °C (-4...140 °F)
傳感器外殼材質
不銹鋼
變送器外殼材質
一體式：帶鋁合金AlSi10Mg涂層
防護等級
標準：IP66/67，Type 4X
開放式外殼：IP20，Type 1
顯示/操作
四行背光顯示（無現場操作）
通過網頁服務器和調試軟件設置
輸出
4...20 mA HART（有源）
脈沖/頻率/開關量輸出（無源）
輸入
無
電源
19.2...28.8 VDC
防爆認證
無
產品安全性
CE認證、C-tick認證、EAC認證
計量認證和證書
在認證標定裝置上執行標定（符合ISO/IEC 17025標準）
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TÜV認證）
壓力認證和證書
PED
材料證書
3.1材料證書

......................................................................................................................................................................................................................................................................................................................................
