E+H恩德斯豪斯 Proline Promag D400 電磁流量計

? 核心特點

緊湊夾持設計：采用一體化夾持式結構，集成多功能變送器，顯著縮短安裝開檔尺寸，減輕儀表自重，優化安裝成本。
高效節能無損：測量通道橫截面與管道完全一致，內部無任何阻礙裝置，實現真正的零壓損節能測量。
智能免維護：無可動部件設計，結合內置Heartbeat Technology（心跳技術），實現全程在線自校驗，大幅降低運維成本并確保過程安全與合規。
寬域精準測量：基于電磁感應原理，測量結果不受流體壓力、密度、溫度及粘度變化影響，支持雙向流量精確計量。
便捷人機交互：配備帶觸摸鍵控制的四行背光顯示屏，支持無需開蓋的外部操作；內置網頁服務器與數據記錄儀，支持WLAN無線訪問，無需額外軟硬件即可實現本地化調試與監測。
堅固可靠防護：傳感器與變送器均具備IP66/67防護等級，內置不銹鋼接地環，適應復雜工業環境。

?? 技術參數

參數類別	具體指標
測量原理	電磁感應
公稱口徑	DN 25 ~ 100 (1" ~ 4")
接液部件	內襯：聚酰胺；電極：1.4435 (316L)
測量變量	體積流量、質量流量
精度指標	±0.5% o.r. ± 1 mm/s
量程范圍	9 ~ 4700 dm3/h
耐溫耐壓	介質溫度：0 ~ +60℃；環境溫度：-20 ~ +60℃；最大壓力：PN 16 / Cl. 150 / 10K
外殼材質	傳感器/接線盒：鋁合金 AlSi10Mg 涂層；變送器：聚碳酸酯或鋁合金涂層
防護等級	IP66/67 (Type 4X)
信號輸出	3路：0~20mA/4~20mA HART（有源）；脈沖/頻率/開關量（無源）
通訊協議	HART, PROFIBUS DP, EtherNet/IP, Modbus RS485
供電電源	100~240 VAC / 24 VAC/DC
安全認證	cCSAus, CE, C-tick, EAC

? 應用行業

市政供水與污水處理：廣泛應用于自來水廠、污水處理廠的原水、清水及污水計量。
基礎水行業場景：特別適配空間受限的泵房、管井及老舊管網改造項目。
特殊管道系統：高度優化于塑料管道（如PVC、PE、PPR）的安裝與測量需求。
衛生級流體：憑借多項國際飲用水認證，適用于對水質要求嚴格的食品、制藥及直飲水輸送環節。

?? 安裝條件

空間要求：充分利用其短安裝開檔與輕量化設計，可直接替換傳統法蘭儀表，特別適合狹窄管廊、設備間等空間有限區域。
管道適配：采用夾持式快裝結構，安裝時無需焊接或復雜法蘭對接；內壁光滑無凸起，安裝后需確保前后直管段滿足電磁流量計常規要求以保證測量精度。
電氣與接地：內置接地環可有效消除雜散電流干擾；需預留標準電纜接口并符合當?shù)仉姎獍踩?guī)范；若啟用WLAN功能，需確?，F(xiàn)場無線信號覆蓋且符合射頻安全規定。
環境適配：儀表整體防護達IP66/67，可戶外或潮濕環境安裝，但應避免長期陽光直射或極端機械振動區域。

?? 注意事項

合規性驗證：Heartbeat Technology雖提供在線自診斷，但仍建議按周期進行第三方校準或結合工藝實際工況進行交叉驗證。
介質兼容性：聚酰胺內襯與316L電極適用于多數水介質，但若接觸強酸、強堿或有機溶劑，需提前核對材料耐受性表。
操作安全：雖然支持不開蓋調試，但在帶電狀態下嚴禁強行拆卸接線端子；觸摸屏操作前請確認表面干燥清潔以防誤觸。
網絡配置：內置Web服務器與WLAN模塊便于遠程管理，初次啟用請務必修改默認密碼并配置防火墻策略，防止未授權訪問。
認證適用性：產品已獲NSF61、WRAS、KTW等飲用水認證，僅限用于符合認證標準的流體介質，嚴禁超范圍使用。

Proline Promag W 400
電磁流量計

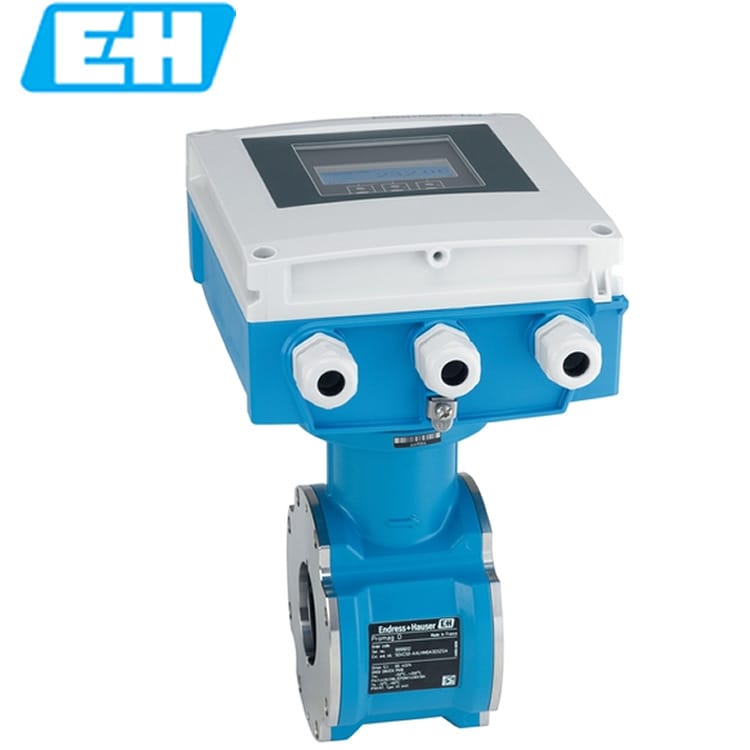

D400電磁流量計

該流量計采用緊湊型夾持式設計，集成變送器，適用于水和污水行業

夾持式流量計 Promag D 專為所有空間有限的基礎水行業應用而設計。創新的外殼結構有利于實現定制和快速對中，并優化安裝成本。Promag D 400 配備了功能強大的變送器，適用于水和污水行業，可大幅縮減時間及成本。此外，心跳技術可始終確保合規性與過程安全性。

優勢
傳感器中心固位簡單迅速，創新型的外殼構造
節能型流量測量-橫截面與管道一致，無壓損
免維護 - 無可動部件
操作安全-背光顯示、觸摸控制，無需開蓋操作
無需增加硬件和軟件即可提供本地化操作，節約時間-集成網絡服務器
集成驗證 – Heartbeat Technology

應用領域
雙向測量原理不受壓力、密度、溫度和粘度的限制
水行業基本應用場合：可用于狹小空間測量和塑料管道測量
儀表特性
安裝開檔尺寸短，儀表自重輕
帶不銹鋼接地環
取得國際飲用水測量認證
變送器外殼采用聚碳酸酯或鋁材
WLAN 連接
內置數據記錄儀：用于測量值監測

特征和規格

測量原理
電磁
產品標題
結構緊湊的夾持式流量計，采用多功能變送器，適用于水和污水應用。適用于基本水應用場合；已經針對狹小空間安裝和塑料管道安裝優化。
傳感器特點
傳感器能夠簡單快速對中：創新的外殼結構。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。短安裝長度和輕質量。內置不銹鋼接地環。
變送器特點
操作安全：配備帶觸摸鍵控制的背光顯示單元，無需打開儀表操作。省時的現場操作，無需安裝其他軟件和硬件：內置網頁服務器。自校驗：Heartbeat Technology（心跳技術）。變送器采用經久耐用的聚碳酸酯或鋁外殼。允許WLAN訪問。
公稱口徑范圍
DN 25...100
1"...4"
接液部件材質
內襯：聚酰胺
電極：1.4435 (316L)
測量變量
體積流量、質量流量
最大測量誤差
體積流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
測量范圍
9...4700 dm³/h (2.5...1250 lb/min)
最大過程壓力
PN 16，Cl. 150，10K
介質溫度范圍
0...+60 °C (+32...+140 °F)
環境溫度范圍
–20...+60 °C (–4...+140 °F)
傳感器外殼材質
鋁合金AlSi10Mg涂層
傳感器接線盒：鋁合金AlSi10Mg涂層
變送器外殼材質
聚碳酸酯；鋁合金AlSi10Mg涂層
防護等級
一體式儀表：IP66/67, type 4X
分體式傳感器：IP66/67, type 4X
分體式變送器：IP66/67, type 4X
顯示/操作
四行背光顯示，觸摸鍵操作（外部操作）
通過現場顯示單元和調試軟件設置
輸出
3路輸出：
0...20 mA / 4...20 mA HART（有源）
脈沖/頻率/開關量輸出（無源）
脈沖/頻率輸出（無源）
開關量輸出（無源）
輸入
狀態輸入
數字通信
HART、PROFIBUS DP、EtherNet/IP、Modbus RS485
電源
100...240 VAC / 24 VAC/DC
防爆認證
cCSAus
產品安全性
CE認證、C-tick認證、EAC認證
計量認證和證書
在認證標定裝置上標定（符合ISO/IEC 17025標準）、NAMUR
壓力認證和證書
CRN
衛生型認證和證書
ACS、KTW/W270、NSF 61、WRAS BS 6920

......................................................................................................................................................................................................................................................................................................................................
