在城市供水管網、污水處理廠、工業循環水系統乃至大型水利設施中，流量數據不只是一個數字——它是運行安全的哨兵、能效優化的依據、合規管理的憑證。而當傳統插入式或法蘭式流量計面臨安裝復雜、停機成本高、介質兼容性受限等現實挑戰時，一種更從容、更穩健、更具適應性的測量方式正在被越來越多專業用戶選擇：非侵入式超聲波流量測量。
恩德斯豪斯（Endress+Hauser）Prosonic Flow 93W，正是這一理念的成熟實踐。它并非簡單地將傳感器貼在管壁上，而是以系統化設計、工程級可靠性與深度過程集成能力，在水行業標準應用中重新定義了“夾持式流量計”的價值邊界。該設備由上海闊思電子有限公司作為恩德斯豪斯在中國市場的重要技術合作伙伴與服務支持方，持續提供本地化選型指導、現場調試協助及全生命周期技術支持。
Prosonic Flow 93W 采用傳播時間差法超聲波測量原理，通過一對或多對捆綁式傳感器，向流體中發射并接收高頻聲波信號。流體流動會改變聲波順流與逆流的傳播時間，系統據此精確計算出流速，并結合管道截面積得出體積流量。
其核心智能在于：自動頻率掃描（Automatic Frequency Scanning）功能。不同于固定頻率的常規設計，93W 可動態識別當前管道材質、壁厚、襯里類型及介質聲學特性，自動匹配最優發射頻率，從而在不同工況下持續保障信號強度與信噪比——這直接轉化為更穩定的讀數、更低的零點漂移，以及對氣泡、顆粒、結垢等常見干擾更強的魯棒性。
整個測量過程完全在管道外部完成：無需開孔、無需切斷流程、不改變?cè)泄芫€結構。傳感器通過高強度不銹鋼捆帶緊固于管壁，變送器則獨立安裝于便于操作的位置，物理隔離與過程介質之間始終存在一道“無形屏障”。
Prosonic Flow 93W 并非泛用型儀表，而是專為水與污水領域典型工況深度優化的解決方案：
? 市政供水計量：在清水泵站、管網交接點、區域加壓站中，實現無損在線監測，避免因開孔導致的水質二次污染風險； ? 污水處理全流程監控：進水流量、二沉池出水、消毒渠流量、污泥回流等環節，面對含懸浮物、絮體甚至少量油脂的介質，仍保持長期穩定性； ? 工業循環水系統：冷卻塔補水量、工藝回用水量、鍋爐軟化水輸送等場景，無需顧慮電導率變化或輕微腐蝕性； ? 海水淡化與除鹽水系統：適用于反滲透產水、濃水排放及預處理段，對高鹽度、低粘度介質響應良好； ? 老舊管網改造項目：在無法停產、空間受限或混凝土包覆管道條件下，提供唯一可行的精準計量路徑。
值得注意的是：該設備適用于過程水、飲用水、軟化水、鹽水、海水及污水等多種液體介質，其測量性能不受壓力、密度、溫度（在標定范圍內）、電導率或粘度變化的直接影響——這意味著，當工藝條件發生波動時，用戶無需頻繁重新標定或更換儀表。
Prosonic Flow 93 變送器配備四行背光液晶顯示屏，配合三個光敏式觸摸按鍵，支持多級菜單導航與參數設置。界面語言清晰，單位、小數位、阻尼時間、輸出模式等常用配置均可在現場快速完成。對于習慣傳統按鍵操作的用戶，亦可通過HART手持器或PC端軟件進行遠程管理。
鋁制外殼不僅輕量化、散熱優，更賦予設備良好的電磁兼容性（EMC）表現，適合安裝在變頻器、電機控制柜附近等電磁環境復雜的區域。
在水行業數字化升級進程中，流量數據的真實性、連續性與可解釋性，正日益成為運維決策的核心前提。Prosonic Flow 93W 的價值，不在于堆砌參數，而在于以一種低干預、高韌性、強集成的方式，將原本可能被忽略的過程細節轉化為可感知、可分析、可行動的信息。
它讓管理者知道：“此刻的流量是否真實反映了泵的實際出力？” 它幫助工程師判斷：“讀數緩慢下降，是儀表漂移，還是管道內壁開始結垢？” 它支撐節能團隊回答：“某段管網的漏損率，能否通過上下游流量差值進行交叉驗證？”
這些能力的背后，是恩德斯豪斯在過程測量領域數十年的技術沉淀，也是上海闊思電子有限公司依托本地化服務能力，將國際標準產品轉化為貼合中國水廠實際運行邏輯的工程語言的持續努力。
關鍵詞自然融入說明：本文圍繞“超聲波流量計”這一核心測量技術展開，明確指向“恩德斯豪斯流量計”品牌譜系下的具體型號“93W流量計”；在技術背景、服務支持與本地化落地層面，自然引入“上海闊思電子有限公司”作為可信協作方；同時將“超聲波流量計廠家”“流量測量設備”等通用搜索語境，融入對產品定位、應用邏輯與行業價值的敘述之中，形成語義連貫、信息密集且易于理解的專業表達。

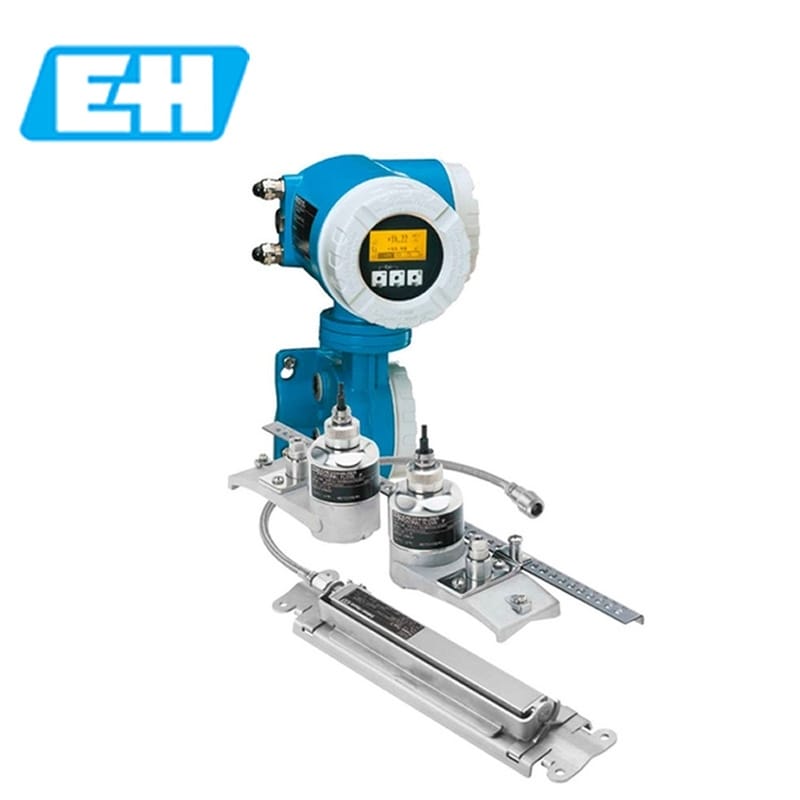

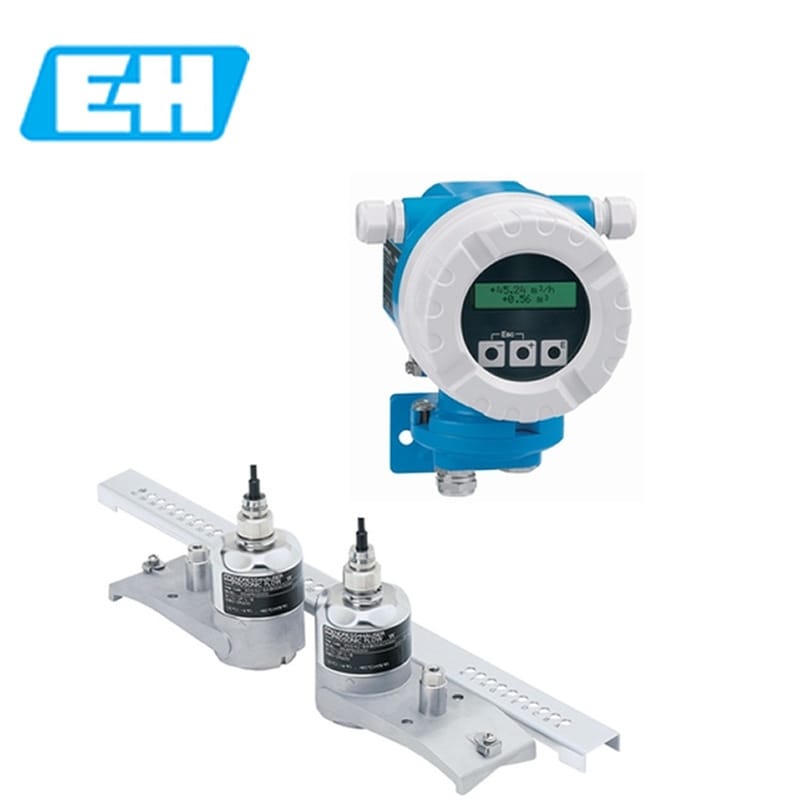

The Prosonic Flow W 捆綁式傳感器專門針對水和污水的流量測量而設計。與具備觸控功能、四行顯示以及多種擴展功能的Prosonic Flow 93 變送器結合在一起，使 Prosonic Flow 93W 能夠在水行業的標準應用中提供極高的精確度。
投資成本低 - 管徑越大（最大可達 DN 4000）投資的成本效益越好
不會造成泄漏 - 直接在管道外進行測量
過程透明度高 - 帶診斷功能
可實現最佳性能 - 擴展功能和診斷軟件
靈活多樣的數據傳輸方式 - 多種通信方式可供選擇
供服務使用的自動數據恢復功能
測量原理的選擇不受壓力、密度、溫度、電導率和粘度的限制
夾持式流量測量，可用于測量過程水、鹽水、軟化水、飲用水和污水
儀表特性
介質溫度： –20~ +80 °C (-4 ~ +176 °F)
防護等級 IP68 ( 6P外殼)用于水下管道流量測量
耐沖擊和振動性能，符合 IEC 68-2-6標準
鋁制變送器外殼
四行背光顯示，觸摸控制
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
超聲波流量測量
流量計帶自動頻率掃描功能，確保最高測量性能，配備多種模擬量和數字量輸出。過程水、海水、除鹽水、飲用水和廢水的捆綁式流量測量。
低資本投資：成本隨管徑增大而增加（最大DN 4000）。無其他泄露通道：從管道外部測量。過程透明性：診斷能力。介質溫度：–20...+80 °C (-4...+176 °F)。水下管道的防護等級為IP68（Type 6P）。
最高性能：擴展功能和診斷。 靈活數據傳輸方式：多種通信類型。自動恢復數據，用于服務。鋁變送器外殼。四行背光顯示，觸摸鍵控制。
單通道，1或2個聲路：DN15...4000 (1/2...160")
雙通道，1或2個聲路：DN15...4000 (1/2...160")
捆綁式系統：
傳感器座 1.4308/CF-8
傳感器外殼1.4301/304
捆綁帶1.4301/304
體積流量測量通道1和2、平均體積流量、體積流量差值、聲速、流速、累積量
體積流量：
±3% o.r.，適用口徑DN15
±2% o.r.，適用口徑DN25...200
±2% o.r.，口徑大于DN200
0.3...10 m/s (1...33 ft/s)
不適用
捆綁式：–20...+80 °C (–4...+176 °F)
插入式：–40...+80 °C (–40...+176 °F)
-20...+60 °C (-4...+140 °F)
不適用
墻裝型外殼：粉末壓鑄鋁
IP67 type 4X（變送器），IP68
IP67 type 4X（傳感器）
IP68 type 6P（可選傳感器）。變送器：IP67，type 4X
四行背光顯示，三個光敏鍵操作
1路4...20 mA HART
1路脈沖/頻率/開關量輸出（無源）
不適用
HART、PROFIBUS PA、Profibus DP、FOUNDATION Fieldbus
85...260 VAC
20...55 VAC
16...62 VDC
ATEX、FM、CSA
僅校驗口徑DN15、25、40、50、100、250和400的流量計
船級證書
EAC認證
CE認證、C-tick認證、EAC認證
流量計校驗僅適用于口徑DN15、25、40、50、100、250和400
船級認證
......................................................................................................................................................................................................................................................................................................................................
