核心特點

降低安裝成本：松套法蘭設計，安裝靈活（DN<350/14"），不受管道法蘭安裝影響。
節能型流量測量：橫截面與管道一致，無壓損。
免維護：無可動部件，減少維護工作量。
經濟實用：為簡便運用和直接集成設計，性價比高。
操作安全：顯示模塊提供簡單易讀的過程信息。
完全符合行業標準：滿足IEC/EN/NAMUR等標準。
重量優化：傳感器重量可減輕30%，便于安裝。

技術參數

參數項	規格值
公稱口徑范圍	松套法蘭（DN 25...300，1...12"）；固定法蘭（DN 350...2400，14...90"）
接液部件材質	內襯：PTFE（聚四氟乙烯）；電極：1.4435 (316L) 或 Alloy C22 2.4602
測量變量	體積流量
測量誤差	體積流量：±0.5% o.r. ± 2 mm/s
測量范圍	9 dm3/min...162 000 m3/h
過程壓力	PN 16, Cl. 150
介質溫度范圍	PTFE內襯：-20...+90 °C
環境溫度范圍	碳鋼法蘭：-10...+60 °C；不銹鋼法蘭：-40...+60 °C
傳感器外殼材質	DN 25...300：鋁合金AlSi10Mg帶涂層；DN 350...2400：碳鋼帶保護漆涂層
變送器外殼材質	粉末壓鑄鋁
防護等級	一體式：IP67，type 4X；分體式傳感器：IP66（標準）/ IP68（可選）；分體式變送器：IP66/67，type 4X
輸出	4...20 mA HART（有源）+ 脈沖/開關量輸出（無源）
輸入	無
數字通信	HART
電源	11...40 VDC / 85...250 VAC（45...65 Hz）/ 20...28 VAC（45...65 Hz）
防爆認證	cCSAus
產品安全性	CE認證、C-Tick認證
計量認證	符合ISO/IEC 17025標準標定
衛生型認證	飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920

應用行業

水和污水行業：適用于標準測量場合，如供水、污水處理、工業廢水等。

安裝條件

連接方式：松套法蘭設計（DN<350/14"），安裝靈活，不受管道法蘭安裝影響；固定法蘭（DN≥350）。
安裝尺寸：安裝開檔尺寸縮短，符合DVGW/ISO標準。
安裝形式：支持一體式或分體式（分體式標配10m線圈和信號電纜）。
環境要求：環境溫度需在-10~+60°C（碳鋼法蘭）或-40~+60°C（不銹鋼法蘭）；防護等級需根據安裝位置選擇IP67（一體式）或IP66/68（分體式）。
管道要求：需確保管道內無強磁場干擾，且流體電導率滿足電磁流量計要求。

注意事項

介質溫度：PTFE內襯適用溫度范圍為-20~+90°C，超出范圍可能損壞內襯。
環境溫度：避免超出傳感器和變送器允許的環境溫度范圍，否則影響精度和壽命。
電源要求：需根據型號選擇正確電源（11~40 VDC 或 85~250 VAC），注意電壓波動范圍。
安裝方向：建議垂直或水平安裝，確保測量管始終充滿液體，避免氣泡影響。
接地要求：必須良好接地，否則可能導致測量誤差或設備損壞。
維護：雖免維護，但需定期檢查電極和襯里是否有磨損或腐蝕。

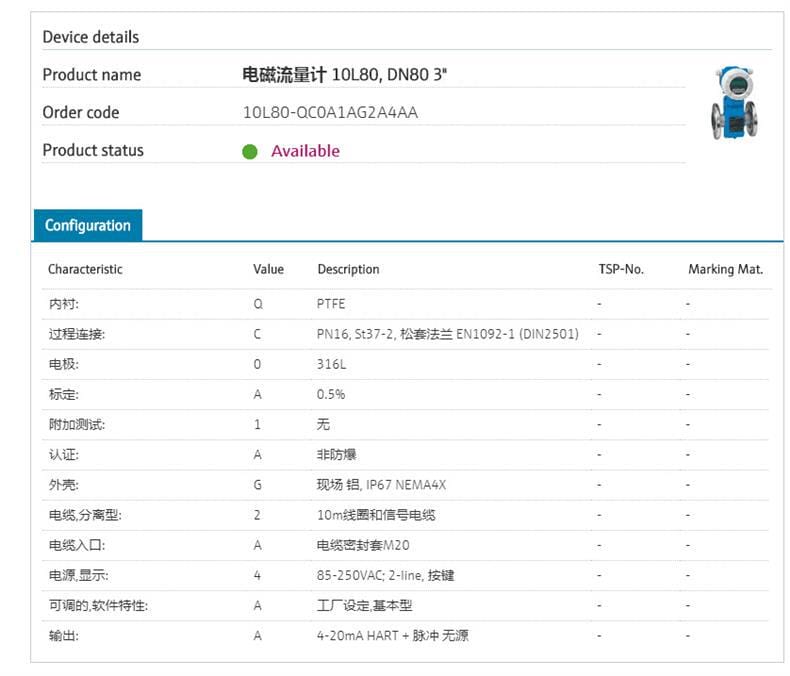

防爆區域：非防爆認證（本訂單為A：非防爆），不可用于危險區域。
電纜連接：分體式電纜長度需符合要求（標配10m），過長可能影響信號質量。

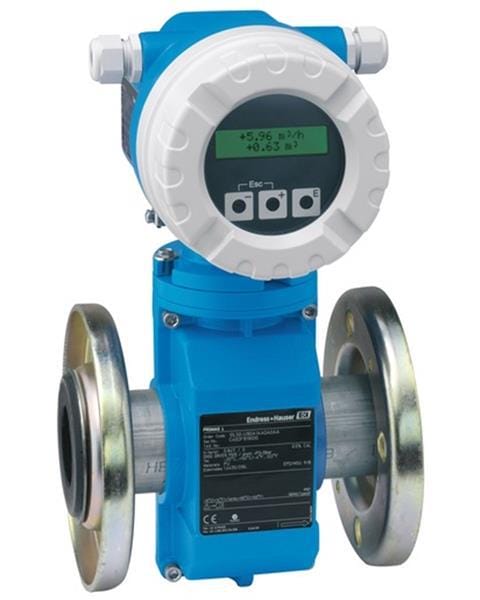

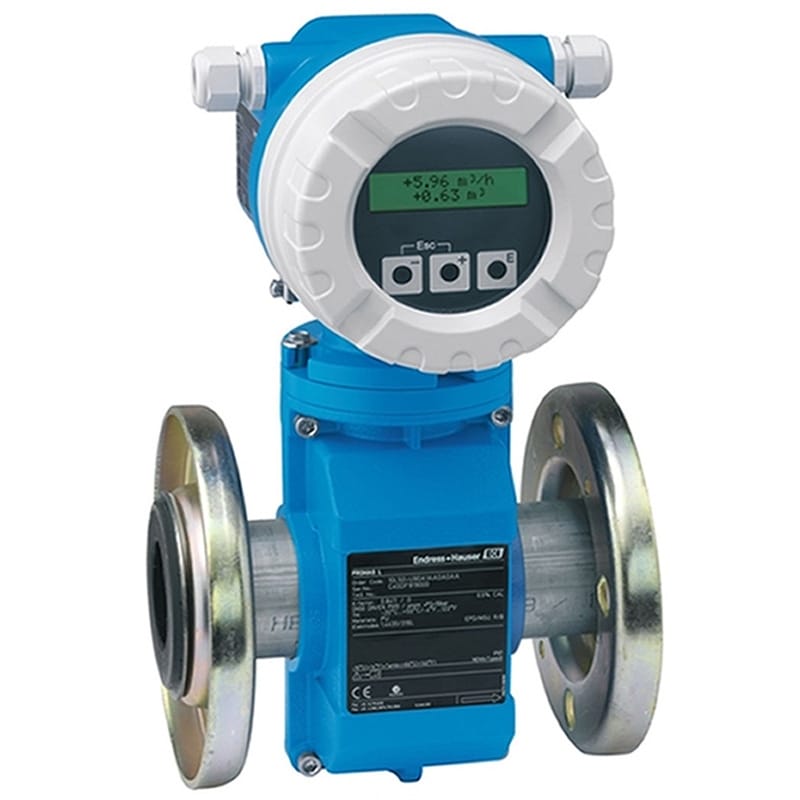

Proline Promag 10L 電磁流量計

流量計配備重量優化的傳感器，性價比高

Promag L作為多用途的標準傳感器，適用于水和污水行業，采用松套法蘭過程連接，安裝靈活，不受管道法蘭的安裝影響。結合滿足基本應用并能夠直接集成的Promag 10型變送器， Promag 10L在廣泛的用途中提供精確的液體測量。它是您降低成本的優選解決方案。

優勢
降低了安裝成本松套法蘭設計，安裝靈活（DN<350/14")

節能型流量測量-橫截面與管道一致，無壓損

免維護 - 無可動部件

經濟 - 為簡便運用和直接集成設計

操作安全 - 顯示模塊提供簡單易讀的過程信息

完全符合行業標準 - IECE/EN/NAMUR

應用領域
雙向測量原理不受壓力、密度、溫度和粘度的限制

完全適用于水和污水行業的標準測量場合

儀表特性

傳感器重量可減輕 30 %

公稱直徑：DN 25 ～ 2400 (1～ 90")

安裝開檔尺寸縮短，符合DVGW/ISO標準

兩行顯示，按鍵操作

一體化型或分離型

HART

特征和規格

測量原理

電磁
產品標題

該流量計配備重量優化的傳感器，十分經濟。完全適用于水和污水行業中的標準應用。
傳感器特點

降低了安裝成本松套法蘭設計，安裝靈活（DN<350/14")。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。傳感器重量最多可以減輕30 %。公稱口徑：DN 25...2400 (1...90")。
變送器特點

使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。
公稱口徑范圍

松套法蘭；松套法蘭，成型鋼板：DN 25...300 (1...12")
固定法蘭：DN 350...2400 (14...90")
接液部件材質

內襯：聚酰胺、硬橡膠
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
測量變量

體積流量
測量誤差

體積流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
測量范圍

9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)
過程壓力

PN 16, Cl. 150
介質溫度范圍

PFA內襯：0...+80 °C (+32...+176 °F)
高溫型PFA內襯：–20...+50 °C (–4...+122 °F)
PTFE內襯：–20...+90 °C (–4...+194 °F)
環境溫度范圍

碳鋼法蘭：–10...+60 °C (+14...+140 °F)
不銹鋼法蘭：–40...+60 °C (–40...+140 °F)
傳感器外殼材質

DN 25...300 (1...12")：鋁合金AlSi10Mg，帶涂層
DN 350...2400 (14...90")：碳鋼，帶保護漆涂層
傳感器接線盒：鋁合金AlSi10Mg，帶涂層
變送器外殼材質

粉末壓鑄鋁
防護等級

一體式儀表：IP67，type 4X
分體式傳感器（標準）：IP66，type X
分體式傳感器（可選）：IP68，type 6P
分體式變送器：IP66/67，type 4X
顯示/操作

兩行顯示，按鍵操作
通過現場顯示單元和調試軟件設置
輸出

4...20 mA HART（有源）
脈沖/開關量輸出（無源）
輸入

無
數字通信

HART
電源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆認證

cCSAus
產品安全性

CE認證、C-Tick認證
計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）
衛生型認證和證書

飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920

......................................................................................................................................................................................................................................................................................................................................
