恩德斯豪斯 Teqwave F 超聲波濃度測量儀表

Teqwave F 是一款采用表面聲波技術的智能、靈活型管道式濃度測量儀表，專為實時液體分析量身定制。該設備憑借其高精度的原位濃度測量能力，成為管道特別是撬裝設備中液體分析的理想選擇，能夠有效降低運營成本并提升過程安全性。

核心特點

創新測量技術：采用表面聲波技術，能夠精確、可靠地檢測極微小的變化，實現實時在線液體分析。
多變量測量：一臺設備可同時監測濃度、密度、聲速和溫度四個參數，減少了測量點數量，顯著節約成本。
過程安全與透明：傳感器堅固耐用、免維護，無需采樣即可不間斷監測產品質量，確保最高過程安全性。
智能靈活應用：創新的 App 概念允許用戶根據生產需求自定義和擴展應用范圍，輕松應對變化的測量任務。
數據管理便捷：內置數據存儲單元，可保存長達 7.5 年的測量值，配合 3.5 英寸 TFT 彩色觸摸屏，操作友好，狀態顯示清晰。

技術參數

項目	規格
測量原理	超聲波濃度測量
公稱口徑	DN 8 ... 25 (3/8" ... 1")
測量變量	濃度、密度、聲速、溫度
最大測量誤差	密度：±0.01 g/cm3；溫度：±0.5 K；聲速：2 m/s
測量范圍	濃度：0 ... 100 %；聲速：600 ... 2000 m/s；密度：0.7 ... 1.5 g/cm3
介質溫度范圍	0 ... 100 °C (32 ... 212 °F)
環境溫度范圍	0 ... 50 °C (32 ... 122 °F)
最大過程壓力	16 bar (232 psi) @ 20 °C
傳感器材質	不銹鋼 V4A 1.4571
防護等級	傳感器：IP68（帶插頭）/ IP66（無插頭）；變送器：IP40
輸出信號	4 ... 20 mA / Modbus TCP
電源	24 VDC (18 ... 35 V)
認證	CE認證、C-Tick認證

應用行業

Teqwave F 廣泛應用于過程工業，特別適用于需要在管道中進行連續濃度測量的場景。其緊湊和精準的特性使其成為撬裝設備制造商和終端客戶在化工、食品飲料及制藥等行業進行實時液體分析和質量監控的理想選擇。

安裝條件

安裝方式：符合工業標準的 DIN 導軌安裝，便捷高效。
管道連接：支持 DN 8 至 DN 25 的公稱口徑，適用于 3/8" 至 1" 的管道系統。
顯示與操作：配備 3.5" TFT 彩色觸摸顯示屏或 LED 指示燈，便于現場讀數與操作。

注意事項

請確保工作環境溫度在 0 ... 50 °C 范圍內，介質溫度不超過 100 °C。
過程壓力切勿超過最大限值 16 bar，以保證測量精度和設備安全。
電源供電需穩定在 18 ... 35 V DC 范圍內。
在配置應用時，可根據具體測量任務靈活選擇和更新 App，以確保測量結果的準確性。

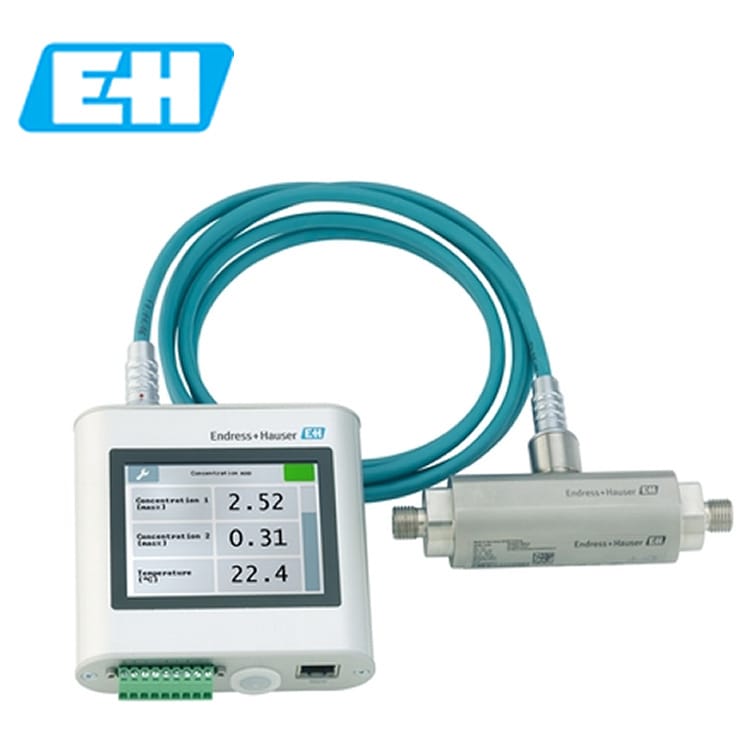

Teqwave F – Device with surface acoustic wave technology

Smart, flexible concentration measuring device as inline version – individually for your process

Teqwave F is ideal for real-time liquid analysis in pipes, particularly in skids. Equipment manufacturers and end customers value the inline device for its accurate in situ concentration measurement. Teqwave reduces the operational expenditure by monitoring up to four measuring parameters at once. Match your Teqwave transmitter perfectly to your production needs: You can individually define and extend your application range by use of the flexible app concept.

undefined

Easy and efficient – real-time in situ liquid analysis
Full transparency – constant monitoring of product quality without sampling
Highest process safety – reliable metering due to robust, maintenance-free sensor
Cost-saving – fewer measuring points due to multivariable measurement
Customized usage – innovative app concept, easily expendable for changing measuring tasks
Simplified process control – user-friendly operation and clear status visualization
Local data backup – integrated data storage for measured values up to 7,5 years

應用領域

The acoustic waveguide measures precisely and reliably, even the smallest changes are detected
Continuous concentration measurement of liquids in pipes.

Device properties

Accurate and pressure-resistant
Nominal diameter: DN 8 to 25 (3/8 to 1")
Industry-compliant, easy installation via DIN rail
3.5" TFT color touch display or LED indication
4-20 mA, Modbus TCP

特征和規格

測量原理
Ultrasonic concentration
產品標題
智能的管道式濃度測量儀表，應用靈活，為您量身定制。使用簡單、高效：實時在線液體分析。連續測量管道中液體的濃度。
傳感器特點
完全透明：不間斷監測產品質量，無需抽檢。最高過程安全性：傳感器堅固耐用，免維護，計量可靠。使用經濟：多變量測量所需測量點數量更少。高測量精度，抗耐壓能力。公稱口徑：DN 8...25 (³⁄?...1")。
變送器特點
按需定制：創新的app理念，改造升級簡單，輕松應對各類測量任務。簡化過程控制：操作友好，狀態顯示清晰?，F(xiàn)場數據備份：內置測量值數據存儲單元，保存時間長達7.5年。符合工業標準，便捷地安裝在DIN導軌上。3.5" TFT彩色顯示屏或LED指示燈標識。
公稱口徑范圍
DN 8 (3/8“)...25 (1“)
測量變量
濃度、密度、聲速、溫度
最大測量誤差
密度：±0.01g/cm³
溫度：±0.5K
聲速：2m/s
測量范圍
濃度符合濃度app中的數據表，最大為0...100 %
聲速：600...2000 m/s
溫度濃度app數據表，最高0...+100 °C (32...+212 °F)
密度：0.7...1.5 g/cm³
最大過程壓力
最大16 bar (232 psi)，20 °C (68 °F)時
介質溫度范圍
0...100 °C (32...212 °F)
環境溫度范圍
0...50 °C (32...122 °F)
傳感器外殼材質
不銹鋼V4A 1.4571
防護等級
傳感器：IP68（帶電纜插頭）、IP66（無電纜連接頭）
變送器：IP40
顯示/操作
LED狀態指示燈
TFT彩色觸摸顯示屏
輸出
4...20 mA / Modbus TCP
電源
24 VDC（18...35 V）
產品安全性
CE認證、C-Tick認證
