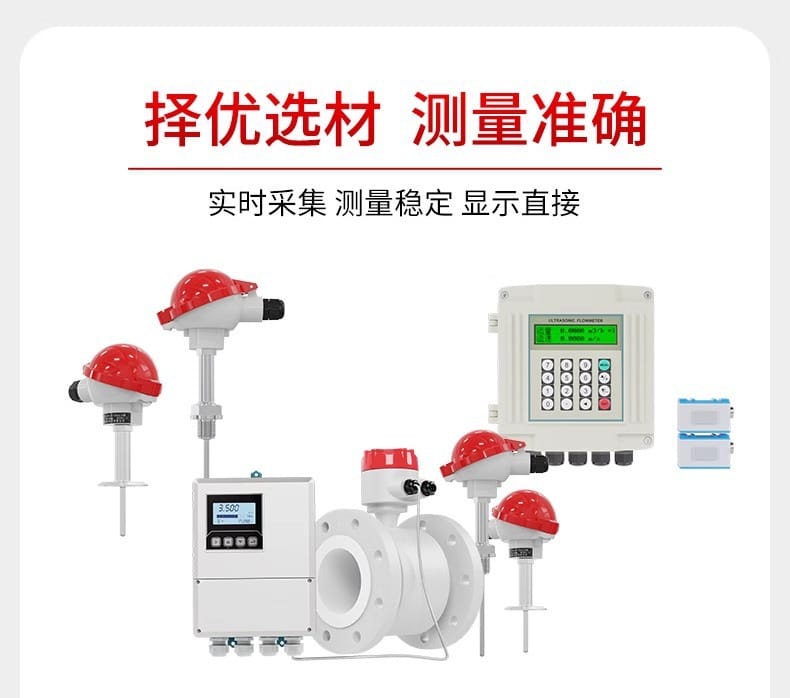

美控電磁/超聲波冷熱量表產品手冊

一、核心特點

雙測量技術：電磁式與超聲波式兩種流量采集方案，滿足不同場景需求
高精度計量：電磁冷熱量計精度等級達±0.5%R，超聲波冷熱量計測量精度1%

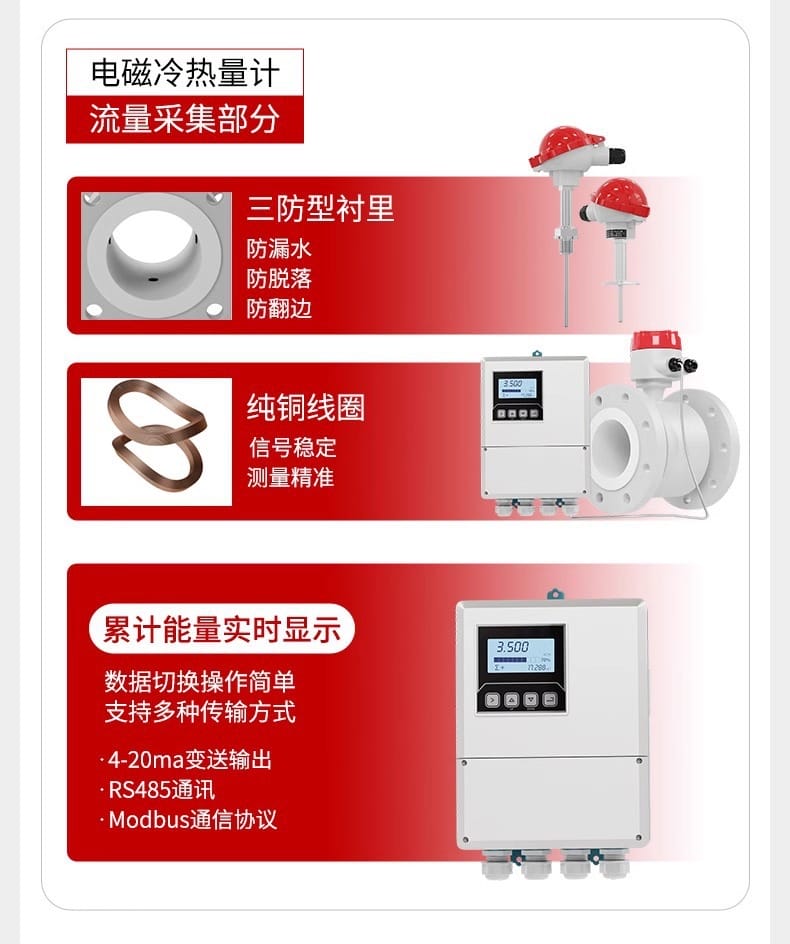

三防型設計：防漏水、防脫落、防翻邊襯里結構，確保長期穩定運行
即貼即測：超聲波版本無需破管，外貼式安裝，施工便捷
智能數據傳輸：支持4-20mA變送輸出、RS485通訊、Modbus協議及HART協議
云端監控能力：配套無線模塊接入儀表云平臺，實現24小時遠程數據監控
德國核心元件：溫度采集采用賀利氏PT1000溫度傳感芯片，測溫精準可靠

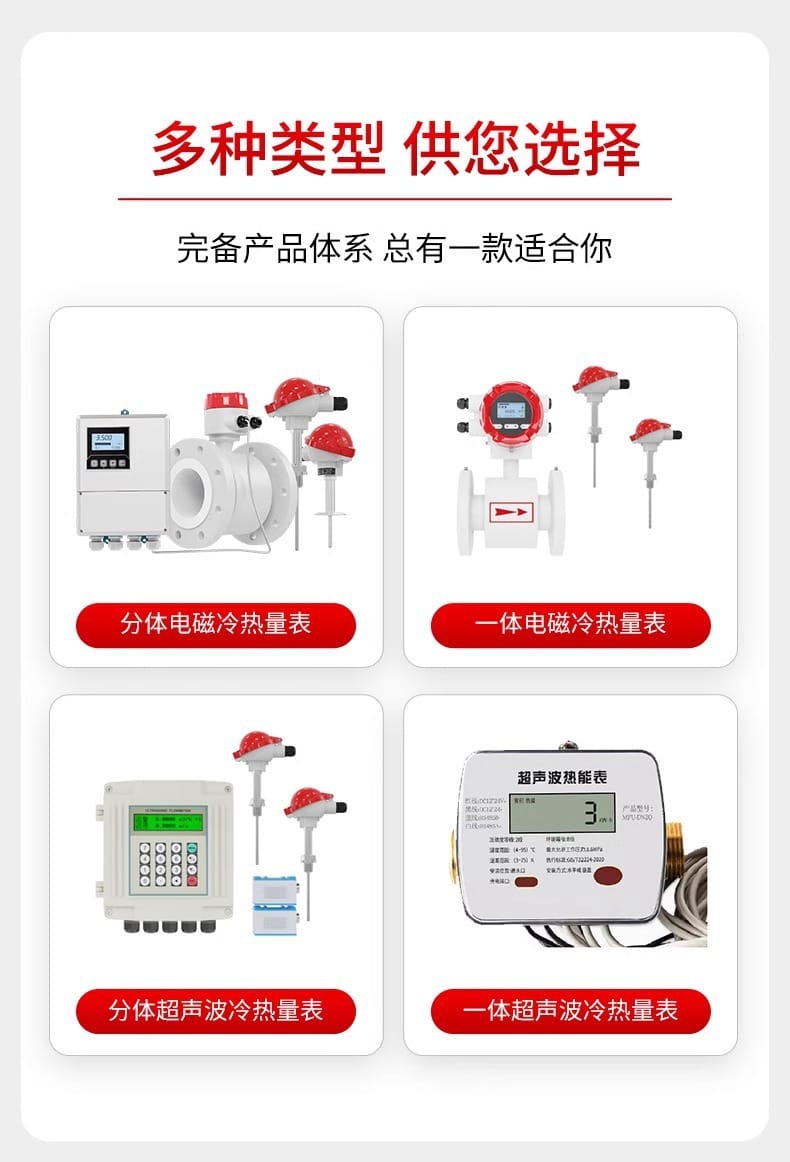

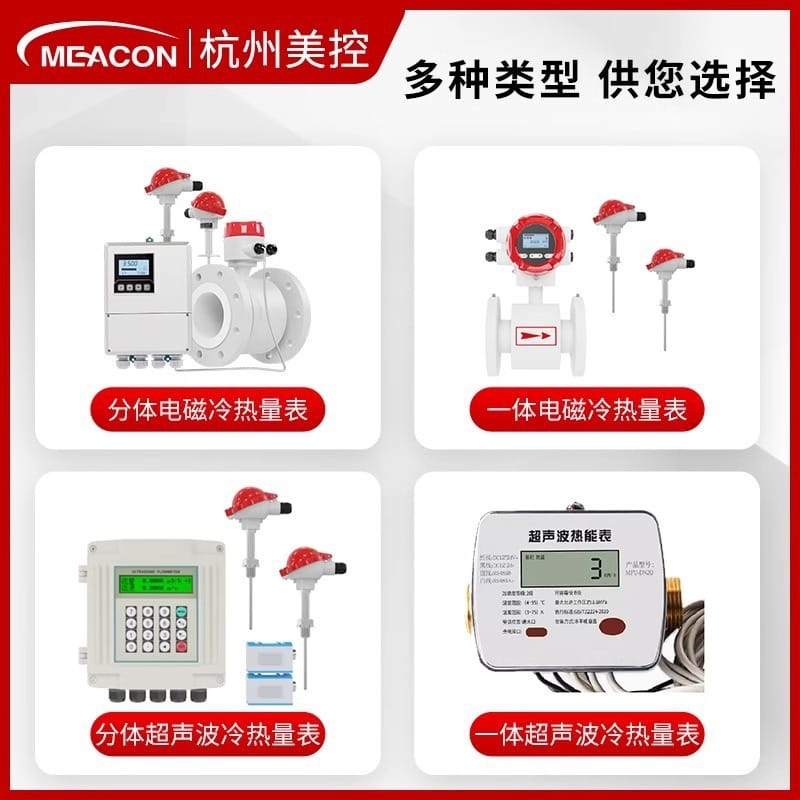

全系列覆蓋：DN10-DN2000全口徑范圍，一體式/分體式多種結構可選

二、技術參數

2.1 電磁冷熱量計

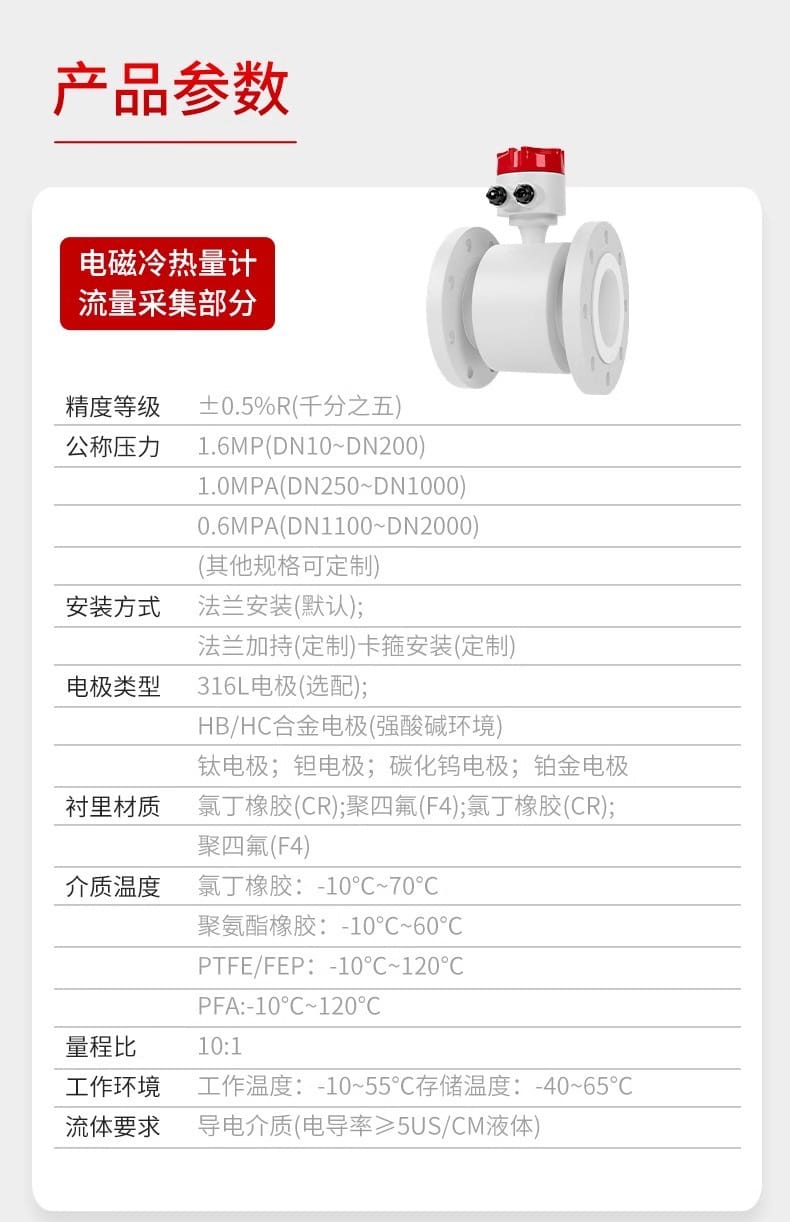

參數項	技術指標
精度等級	±0.5%R（千分之五）
公稱壓力	1.6MPa（DN10~DN200）；1.0MPa（DN250~DN1000）；0.6MPa（DN1100~DN2000）；其他規格可定制
安裝方式	法蘭安裝（默認）；法蘭夾持（定制）；卡箍安裝（定制）
電極類型	316L電極（標配）；HB/HC合金電極（強酸堿）；鈦電極；鉭電極；碳化鎢電極；鉑金電極
襯里材質	氯丁橡膠（CR）；聚四氟乙烯（F4/PTFE/FEP）；聚氨酯橡膠；PFA
介質溫度	氯丁橡膠：-10℃~70℃；聚氨酯橡膠：-10℃~60℃；PTFE/FEP/PFA：-10℃~120℃
量程比	10:1
工作環境	工作溫度：-10℃~55℃；存儲溫度：-40℃~65℃
流體要求	導電介質（電導率≥5μS/cm）
輸出信號	4-20mA、RS485、Modbus協議

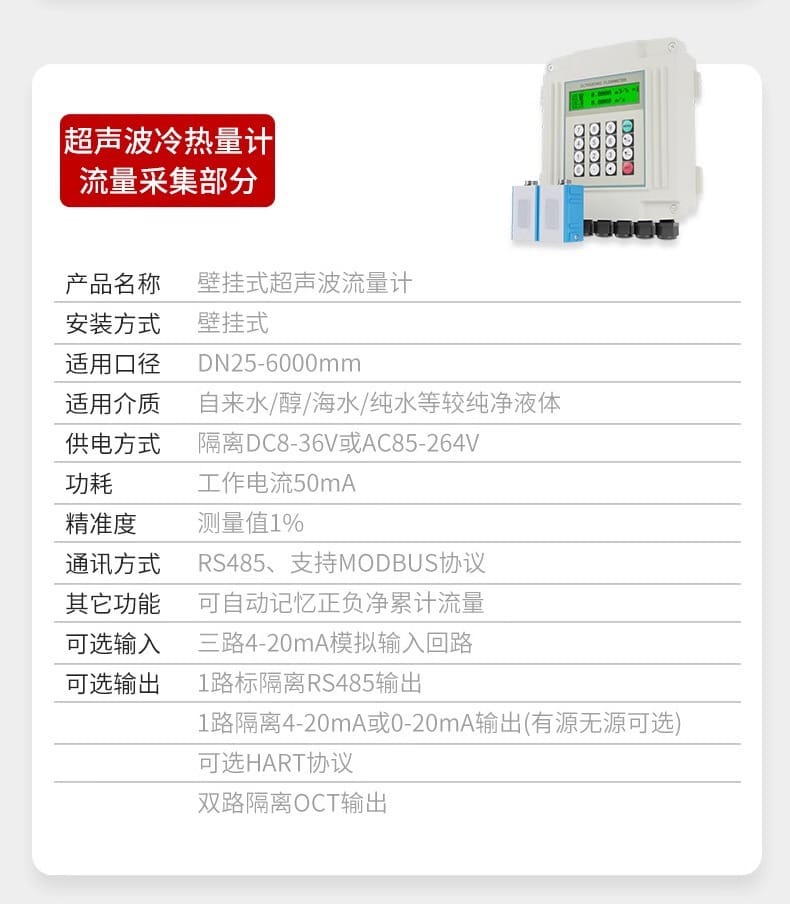

2.2 超聲波冷熱量計（壁掛式）

參數項	技術指標
適用口徑	DN25~6000mm
適用介質	自來水、醇類、海水、純水等較純凈液體
供電方式	隔離DC8-36V 或 AC85-264V
工作功耗	工作電流50mA
精準度	測量值±1%
通訊方式	RS485，支持Modbus協議；可選HART協議
特殊功能	自動記憶正負凈累計流量
可選輸入	三路4-20mA模擬輸入回路
可選輸出	1路隔離RS485輸出；1路隔離4-20mA或0-20mA輸出（有源/無源可選）；雙路隔離OCT輸出

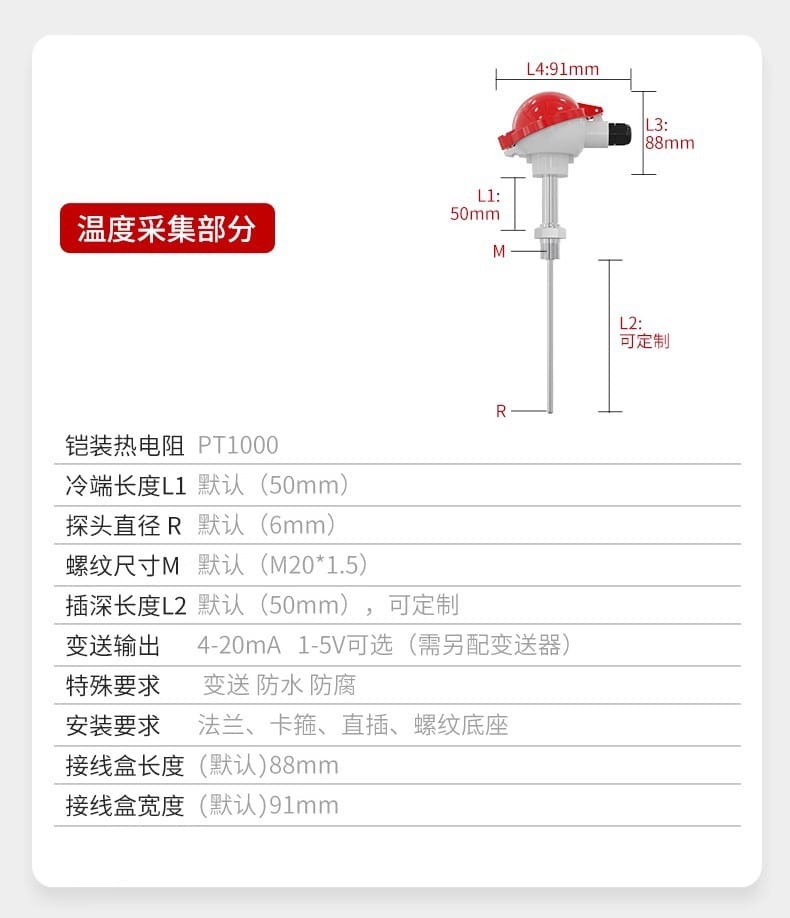

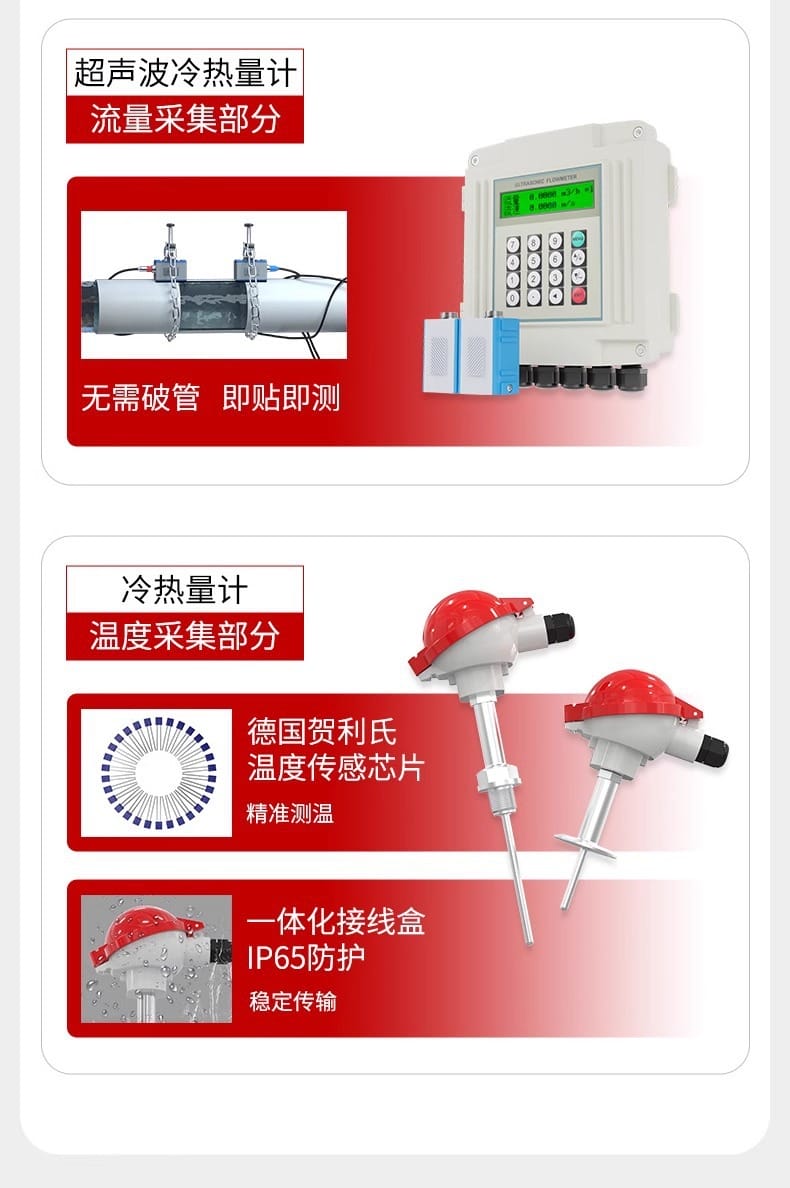

2.3 溫度采集部分

參數項	技術指標
傳感器類型	鎧裝熱電阻PT1000（德國賀利氏芯片）
冷端長度L1	默認50mm
探頭直徑R	默認Φ6mm
螺紋尺寸M	默認M20×1.5
插深長度L2	默認50mm（可定制）
變送輸出	4-20mA / 1-5V（需另配變送器）
防護等級	IP65一體化接線盒
安裝方式	法蘭、卡箍、直插、螺紋底座
特殊要求	防水、防腐定制

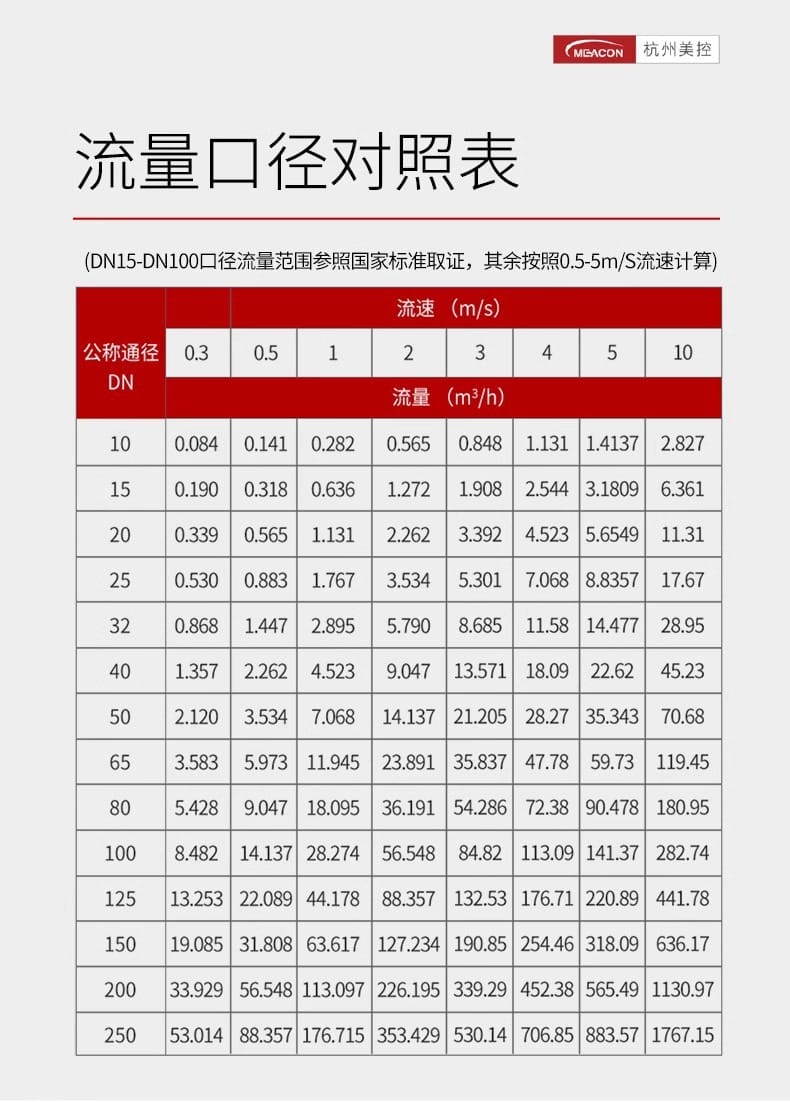

2.4 流量口徑對照表（部分）

公稱通徑DN	0.5m/s	1m/s	2m/s	3m/s	4m/s	5m/s
DN25	0.883 m3/h	1.767 m3/h	3.534 m3/h	5.301 m3/h	7.068 m3/h	8.836 m3/h
DN32	1.447 m3/h	2.895 m3/h	5.790 m3/h	8.685 m3/h	11.58 m3/h	14.48 m3/h
DN40	2.262 m3/h	4.523 m3/h	9.047 m3/h	13.57 m3/h	18.09 m3/h	22.62 m3/h
DN50	3.534 m3/h	7.068 m3/h	14.14 m3/h	21.21 m3/h	28.27 m3/h	35.34 m3/h
DN65	5.973 m3/h	11.95 m3/h	23.89 m3/h	35.84 m3/h	47.78 m3/h	59.73 m3/h
DN80	9.047 m3/h	18.10 m3/h	36.19 m3/h	54.29 m3/h	72.38 m3/h	90.48 m3/h
DN100	14.14 m3/h	28.27 m3/h	56.55 m3/h	84.82 m3/h	113.1 m3/h	141.4 m3/h
DN125	22.09 m3/h	44.18 m3/h	88.36 m3/h	132.5 m3/h	176.7 m3/h	220.9 m3/h
DN150	31.81 m3/h	63.62 m3/h	127.2 m3/h	190.9 m3/h	254.5 m3/h	318.1 m3/h
DN200	56.55 m3/h	113.1 m3/h	226.2 m3/h	339.3 m3/h	452.4 m3/h	565.5 m3/h
DN250	88.36 m3/h	176.7 m3/h	353.4 m3/h	530.1 m3/h	706.9 m3/h	883.6 m3/h

注：DN15-DN100口徑流量范圍參照國家標準取證，其余按照0.5-5m/s流速計算

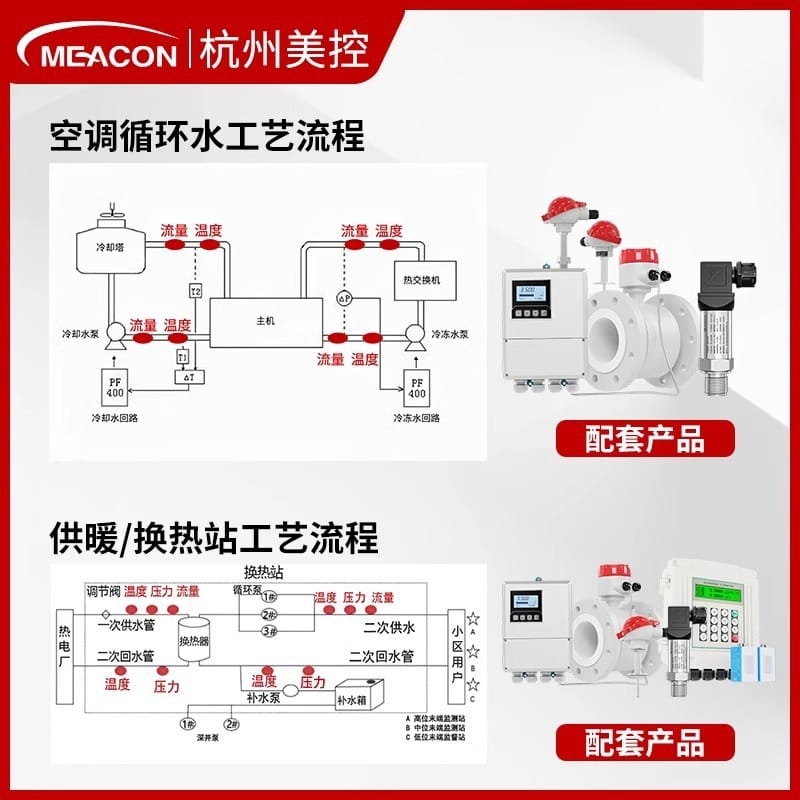

三、應用行業

應用領域	典型場景

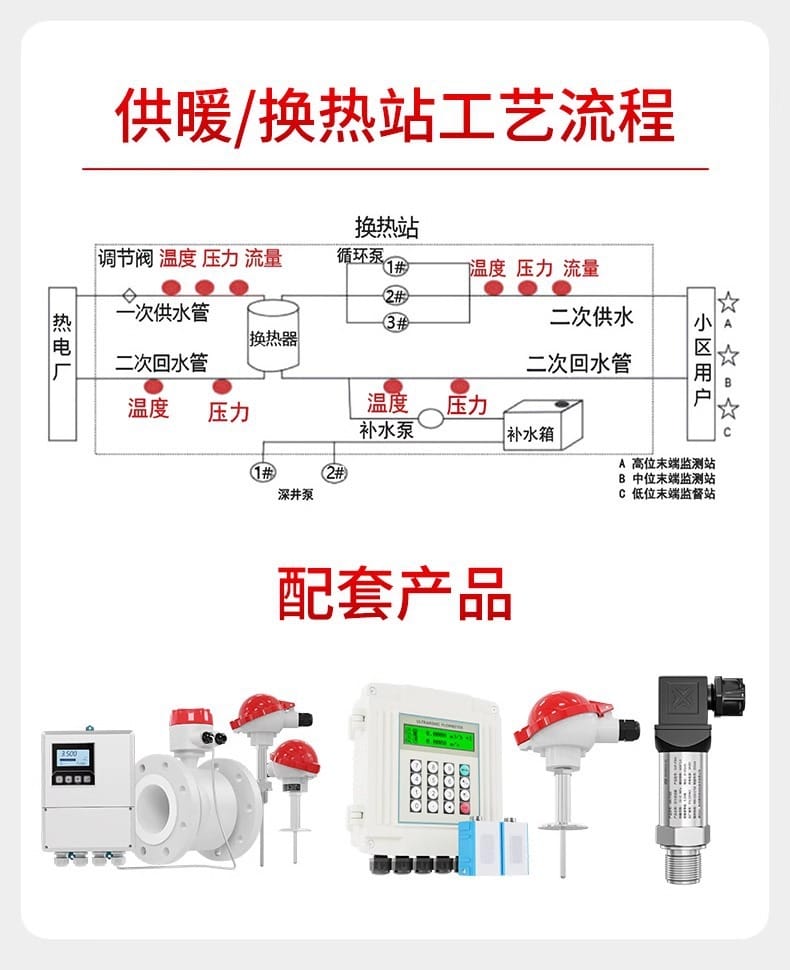

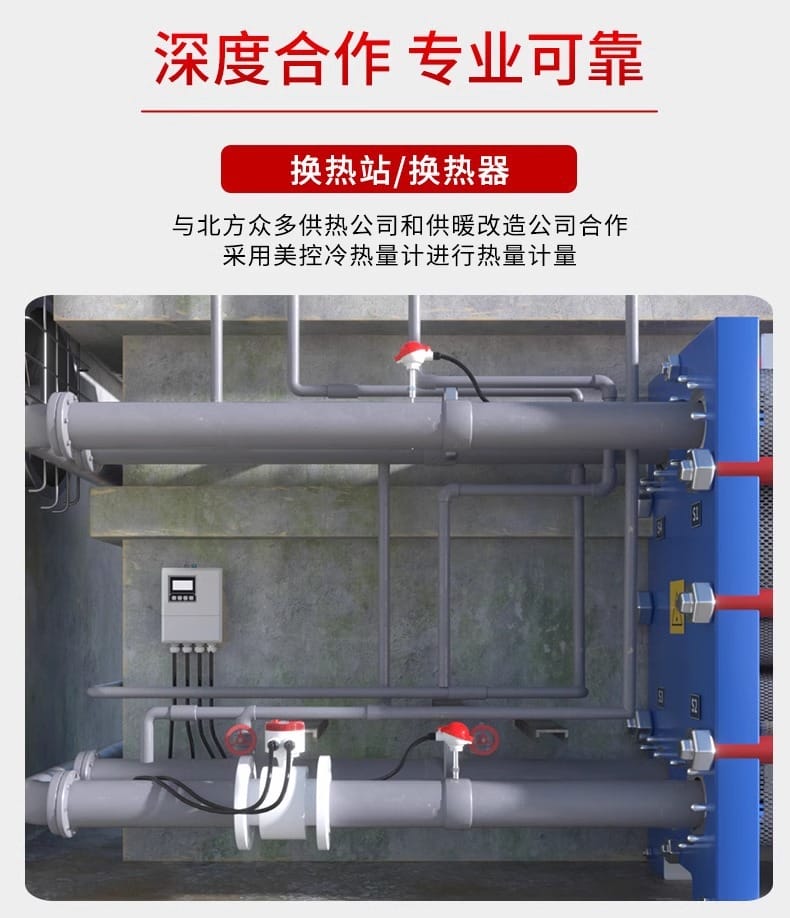

集中供暖/換熱行業	換熱站熱量計量、供暖能耗管控、小區用戶熱量計費

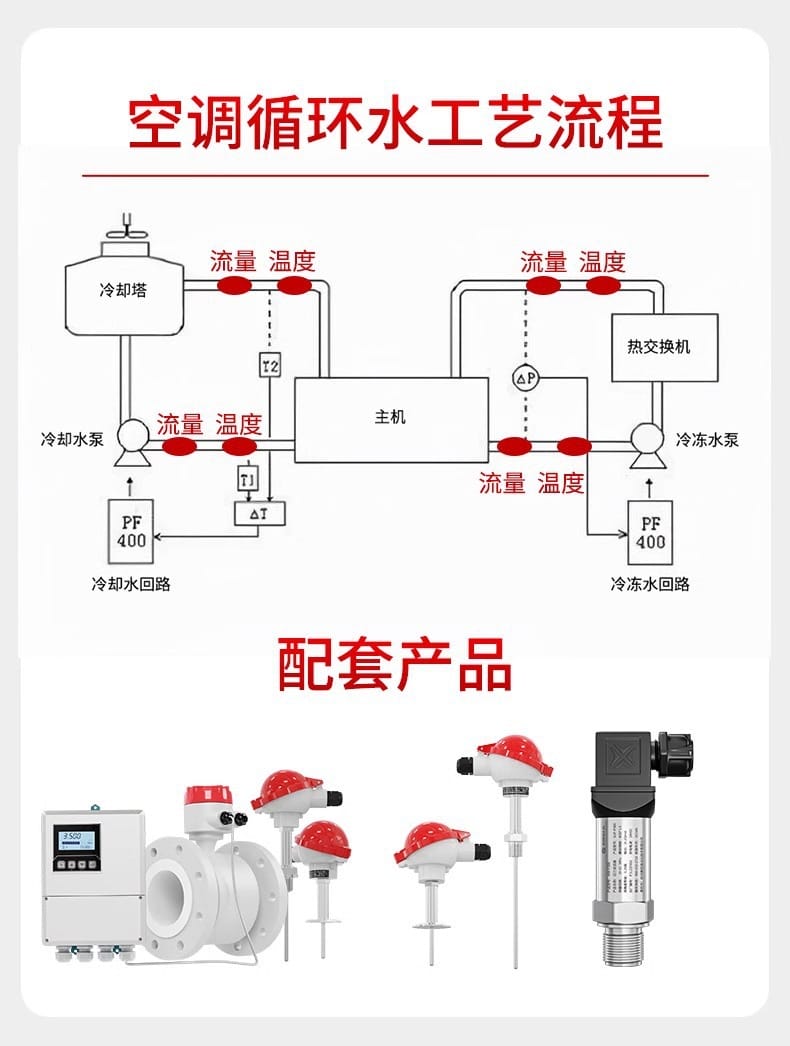

中央空調系統	樓宇空調能源消耗監控、冷熱站能耗計量、風機盤管計費
數據中心	制冷系統能耗監測、精密空調冷量計量、PUE能效管理
工業能耗監控	工藝生產能耗監控、循環水系統流量溫度監測、能源管理系統（EMS）
建筑能源管理	商業綜合體能耗計費、酒店醫院空調計量、節能改造評估

標桿案例

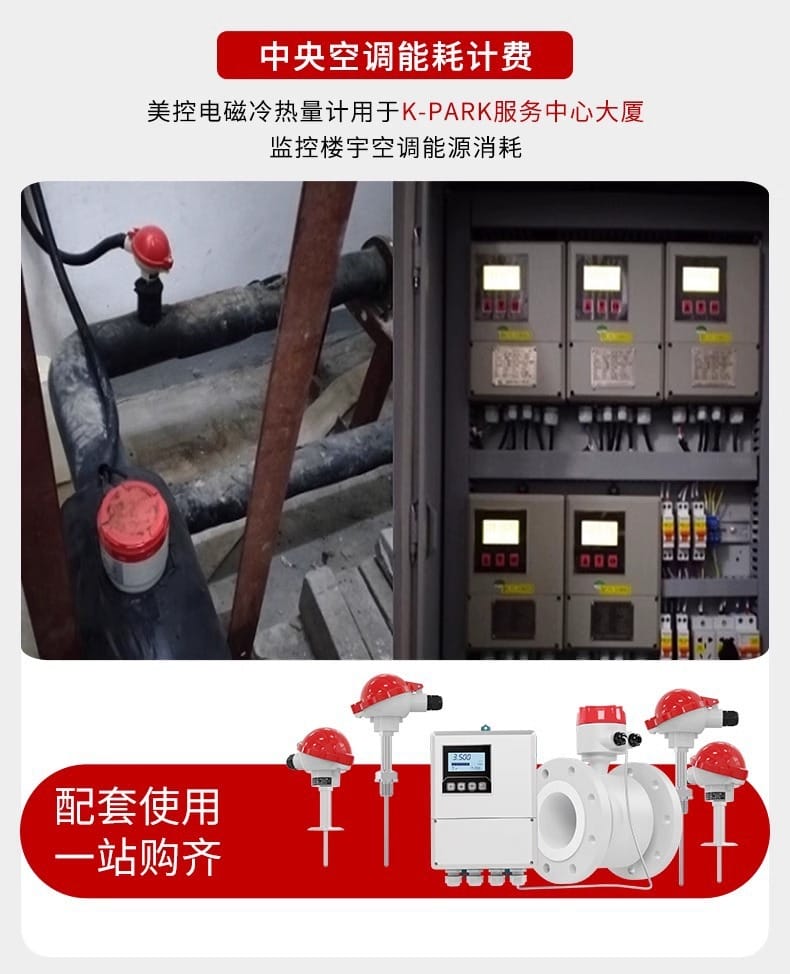

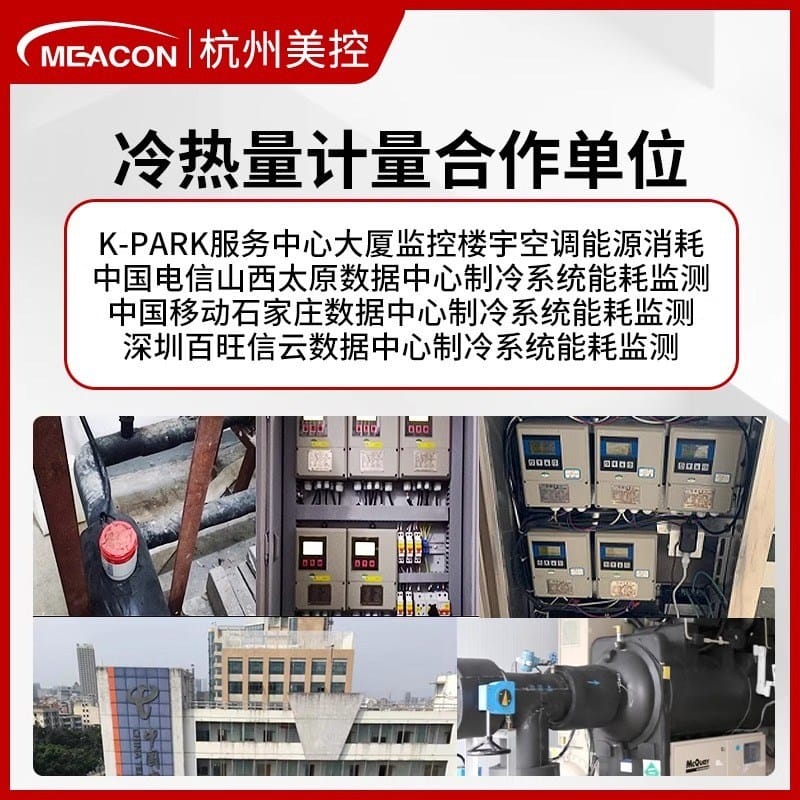

K-PARK服務中心大廈：中央空調能耗計費系統

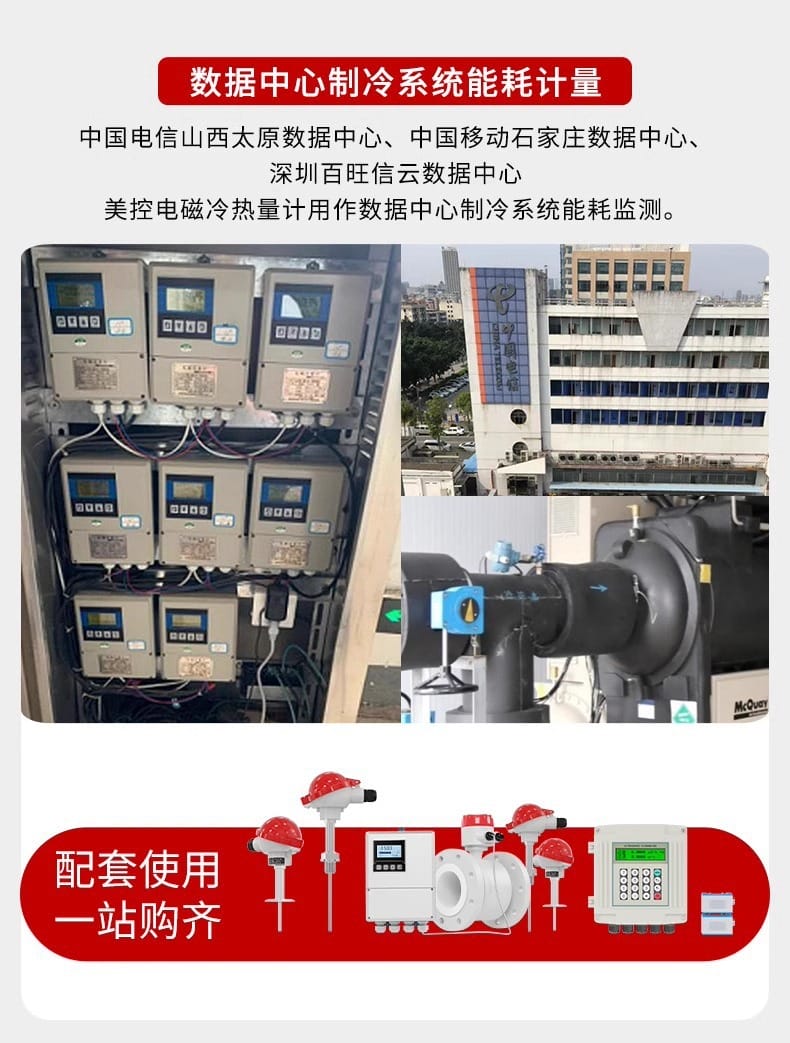

中國電信山西太原數據中心：制冷系統能耗計量
中國移動石家莊數據中心：數據中心冷量監測
深圳百旺信云數據中心：精密空調能耗管控

四、安裝條件

4.1 電磁冷熱量計安裝要求

項目	具體要求
安裝位置	水平或垂直管道，避免強電磁干擾區域
前后直管段	上游≥5DN，下游≥3DN（推薦上游10DN，下游5DN）
流向要求	介質流向與傳感器箭頭標識方向一致
接地要求	必須可靠接地，接地電阻≤10Ω
滿管要求	確保測量管段始終滿管，避免氣泡積聚
溫度傳感器	供水管、回水管各安裝一對PT1000溫度傳感器
安裝方式	法蘭連接（默認）；高溫/高壓場合建議分體式安裝

4.2 超聲波冷熱量計安裝要求

| 項目 | 具體要求 | |:---|:---|:---| | 安裝方式 | 外貼式（無需破管）；壁掛式主機安裝于墻面或儀表箱 | | 管道材質 | 適用于碳鋼、不銹鋼、銅、塑料等均勻致密管材 | | 管壁條件 | 表面清潔、無銹蝕、無涂層剝落，需打磨至金屬光澤 | | 耦合劑 | 必須使用專用超聲波耦合劑，確保探頭與管壁充分接觸 | | 探頭間距 | 根據管徑和壁厚按說明書計算確定，誤差≤±1mm | | 安裝位置 | 水平管道側面（3點或9點鐘方向），避開頂部和底部 | | 流體要求 | 較純凈液體，懸浮物含量≤10g/L，氣泡含量少 |

4.3 通用安裝注意事項

避免安裝在管道最高點或最低點（易積聚氣泡或雜質）
遠離泵、閥門等擾流件，直管段不足時需加裝整流器
戶外安裝需配置防護箱，防曬防雨
溫度傳感器安裝需確保與介質充分熱交換，響應時間≤10s

五、注意事項

5.1 使用注意事項

類別	具體說明
介質兼容性	電磁式僅適用于導電液體（電導率≥5μS/cm），超聲波式適用于較純凈液體
溫度限制	嚴禁超溫運行，超過襯里/傳感器耐溫范圍將造成永久性損壞
壓力安全	工作壓力不得超過公稱壓力，脈動壓力場合需加裝緩沖裝置
電氣安全	接線前務必切斷電源，防爆場合需選用防爆型產品
防雷保護	戶外安裝建議配置信號防雷器和電源防雷器

5.2 維護與保養

定期校準：建議每年進行一次精度校準，貿易結算場合按當?shù)赜嬃糠ㄒ?guī)執行
電極清洗：電磁式電極結垢時，需用軟布或軟毛刷蘸取中性清洗劑清潔，嚴禁硬物刮擦
襯里檢查：定期檢查襯里有無磨損、鼓包、脫落現象
探頭維護：超聲波探頭表面保持清潔，耦合劑老化需及時更換
溫度傳感器：定期校驗溫度示值誤差，確保配對精度≤0.1℃

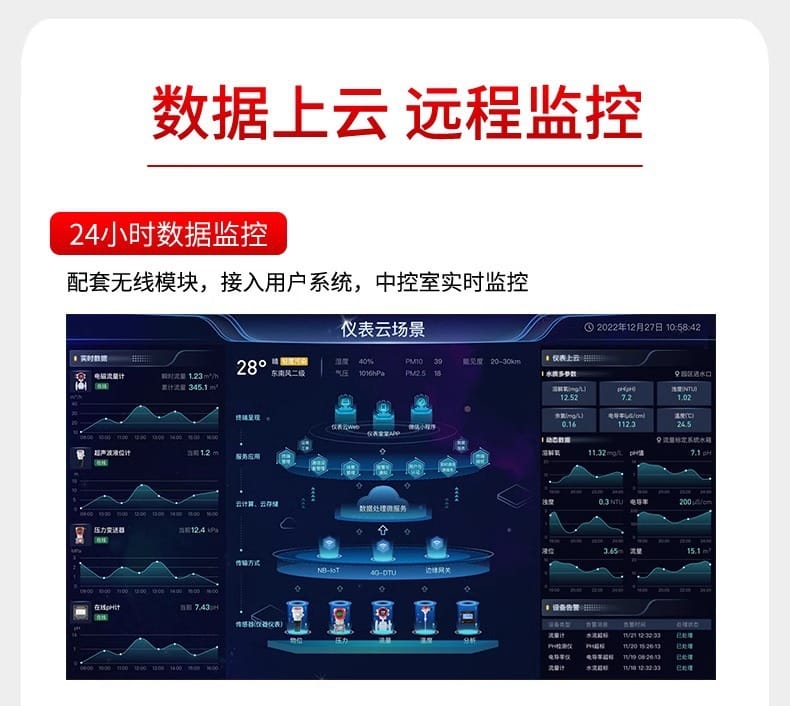

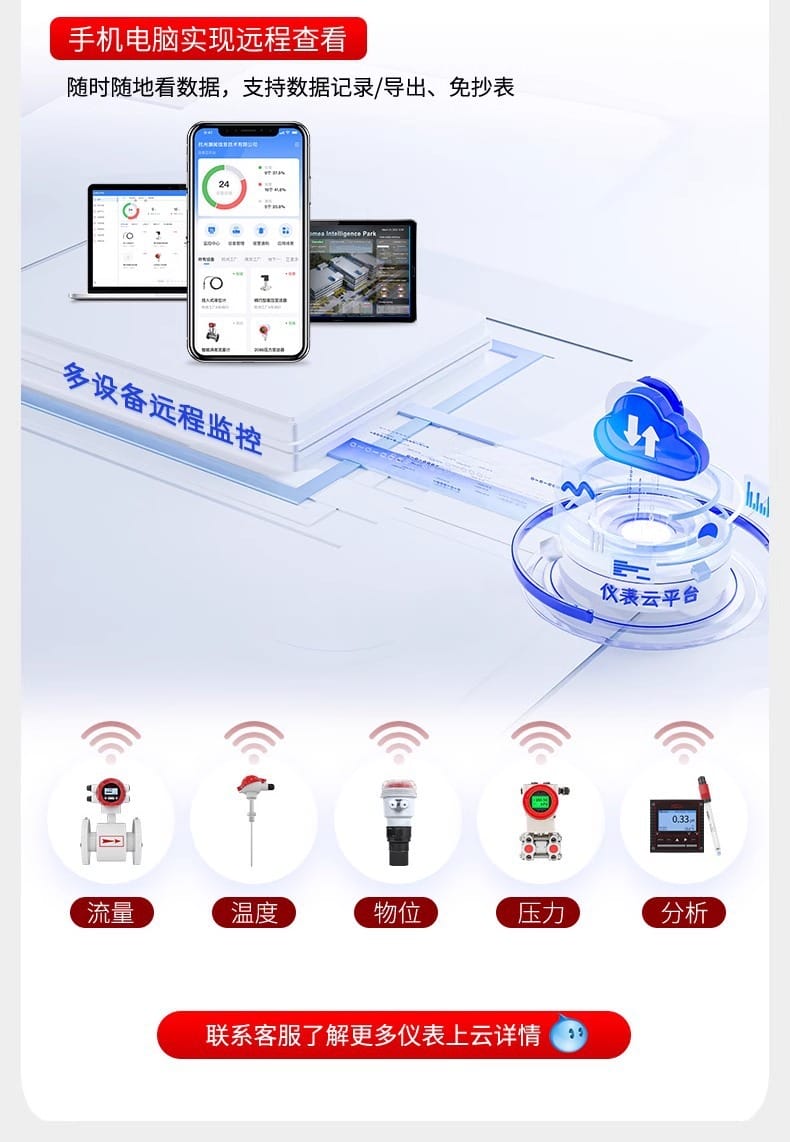

5.3 數據管理與云平臺

配套無線模塊（NB-IoT/4G-DTU）可實現數據上云
支持儀表云平臺及微信小程序遠程監控
數據記錄周期、報警閾值可通過云平臺遠程配置
歷史數據支持導出Excel格式，便于能耗分析

5.4 選型建議

應用場景	推薦類型	理由
導電液體、高精度計量	電磁冷熱量計	精度高、穩定性好、適用范圍廣
非導電液體、純水、醇類	超聲波冷熱量計	無需破管、無壓損、安裝便捷
大口徑管道（DN300以上）	超聲波冷熱量計	成本優勢明顯，安裝維護方便
強腐蝕性介質	電磁冷熱量計（特殊電極襯里）	可定制鉭電極、PTFE襯里等
空間受限場合	一體式結構	集成度高，安裝緊湊
高溫/振動環境	分體式結構	電子單元遠離惡劣環境，可靠性高

六、企業資質與服務保障

項目	內容
生產基地	21500m2現代化智能廠房，年產300000套傳感設備
生產標準	自動化機械手焊接、智能化生產車間、全自動SMT貼片產線
權威認證	ISO9001:2015、CE、SGS、CMC；國家標準主要起草單位；專精特新企業
技術專利	擁有近100項技術專利
服務網絡	全國30+辦事處，提供專業技術支持
合作客戶	霍尼韋爾、農夫山泉、華為、長安汽車、可口可樂、中國航天、中船重工等
累計服務	超700000套產品應用于各行業
