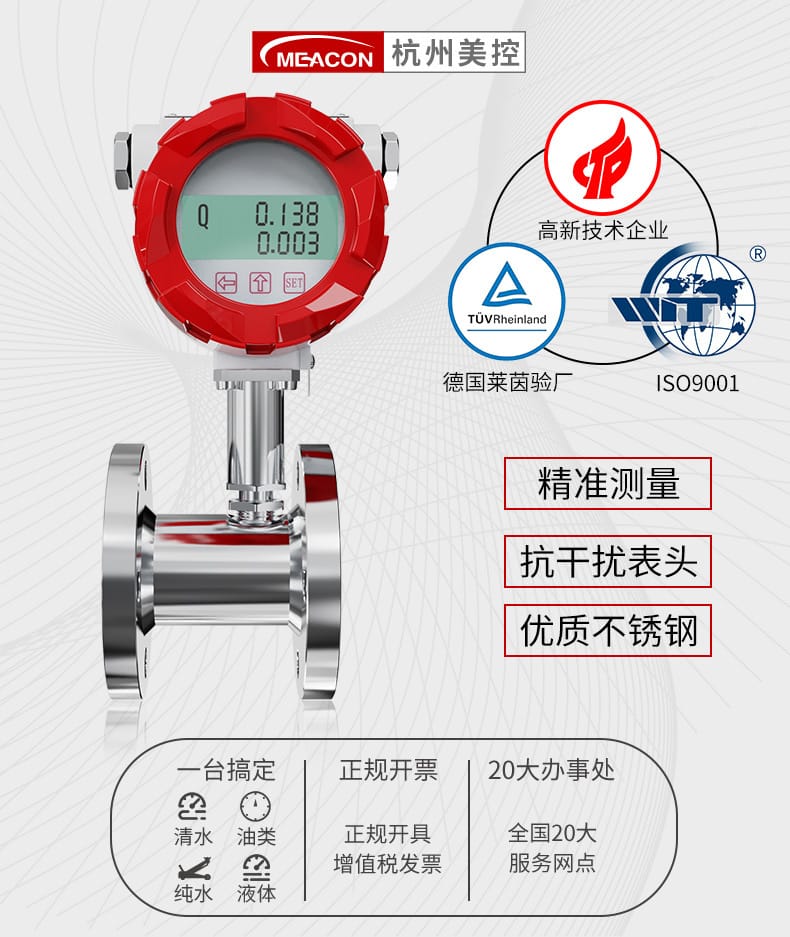

杭州美控LWGY智能渦輪流量計
核心特點

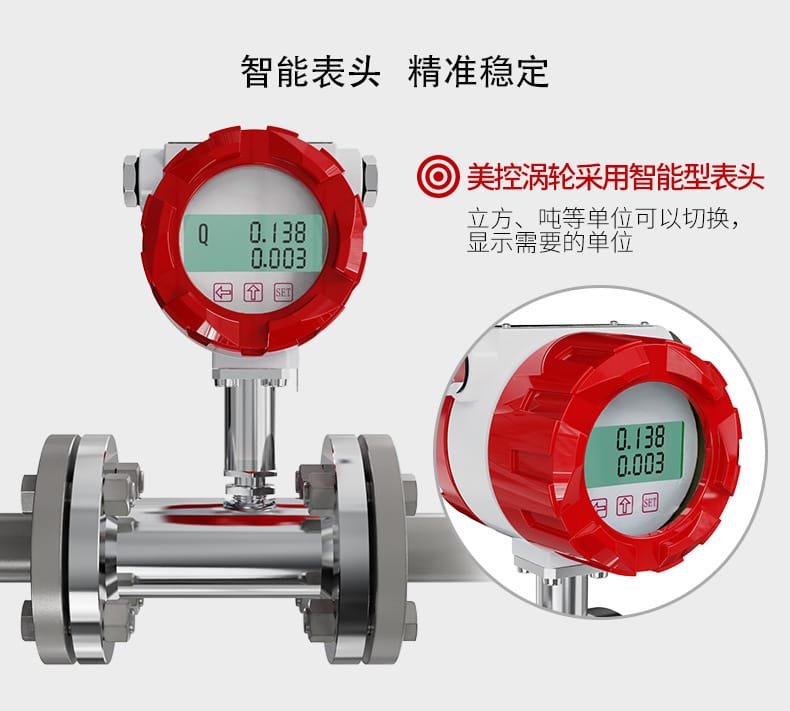

- 精準測量與抗干擾：采用智能型表頭，顯示精準穩定，抗干擾能力強；支持立方、噸等多種單位切換，滿足不同讀數需求。

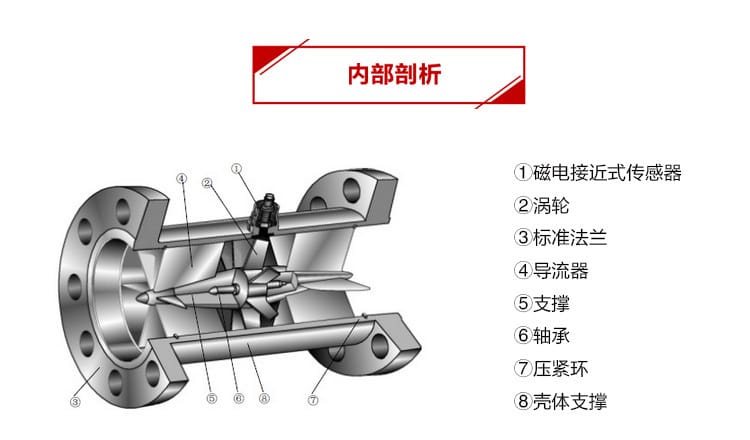

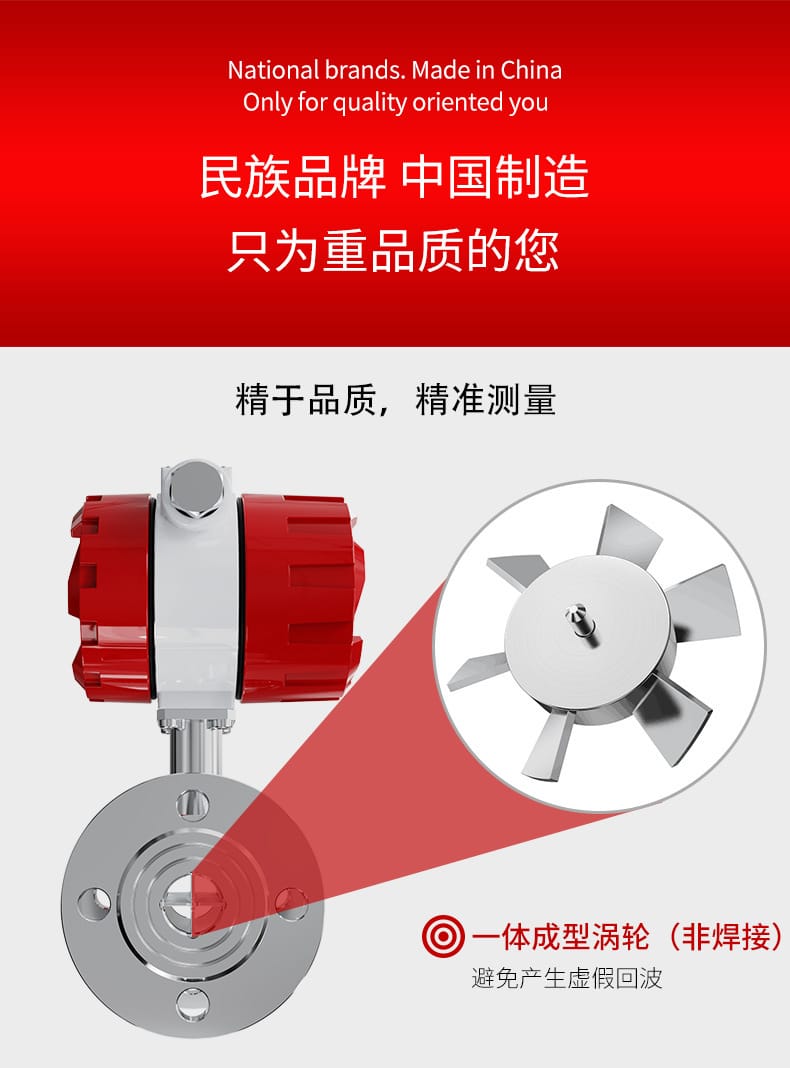

- 一體成型渦輪：渦輪采用非焊接一體成型工藝，有效避免產生虛假回波，保障測量真實性。
- 優質材質與高防護：本體采用優質不銹鋼（1Cr18Ni9Ti/316L），堅固耐用；防護等級達IP65（可選IP68），適應惡劣環境。

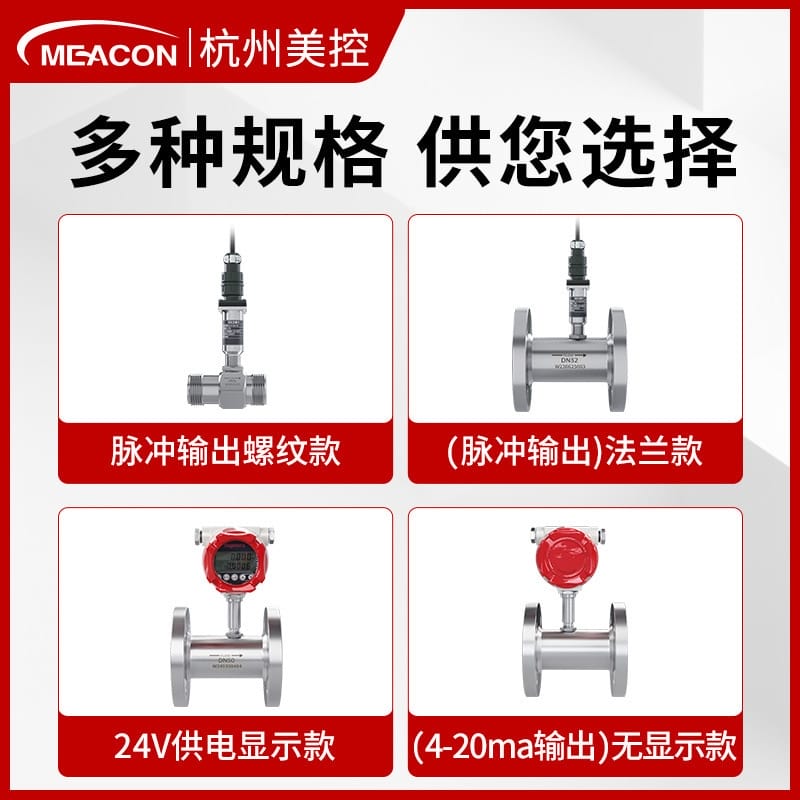

- 多規格輸出與通訊：提供脈沖輸出型（LWGY-N）、4-20mA輸出型（LWGY-A/C）、電池供電型（LWGY-B）及RS485通訊（MODBUS-RTU），一臺設備即可搞定多種測控需求。

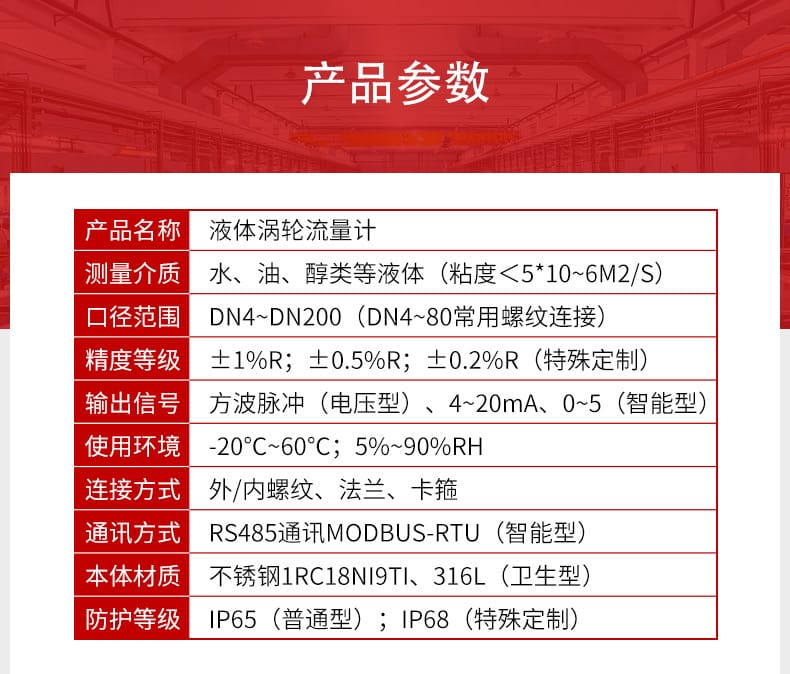

技術參數
基本參數
- 測量介質：水、油、醇類等低粘度液體（粘度＜5×10?? m2/S）
- 口徑范圍：DN4 ~ DN200
- 精度等級：±1%R、±0.5%R、±0.2%R（特殊定制）
- 連接方式：外/內螺紋、法蘭、卡箍
- 使用環境：-20℃ ~ 60℃；5% ~ 90%RH
輸出與電氣參數

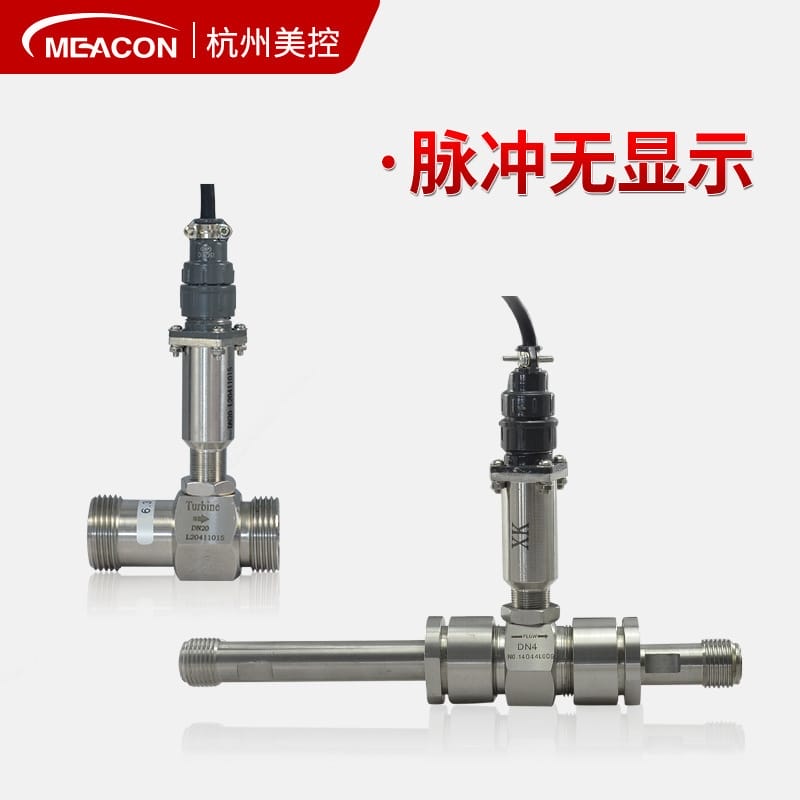

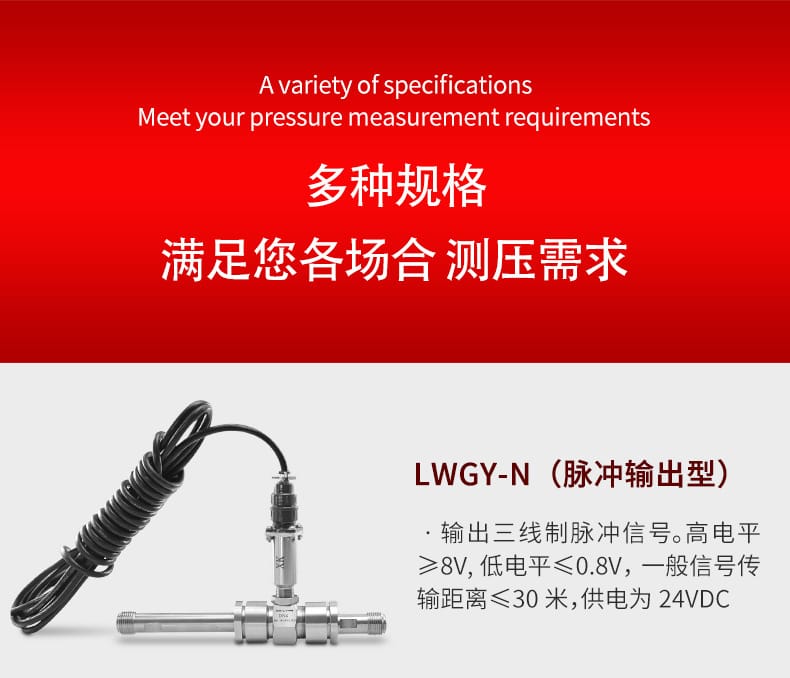

- 脈沖輸出型（LWGY-N）：三線制脈沖信號，高電平≥8V，低電平≤0.8V，信號傳輸距離≤30米，24VDC供電。

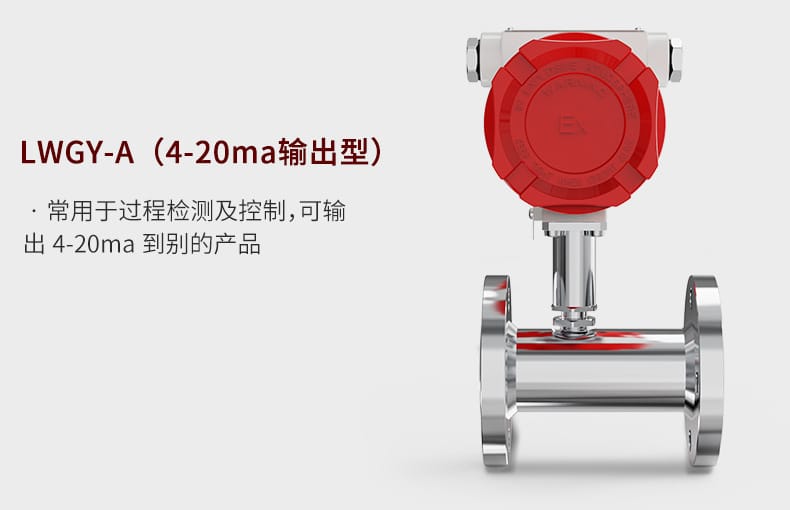

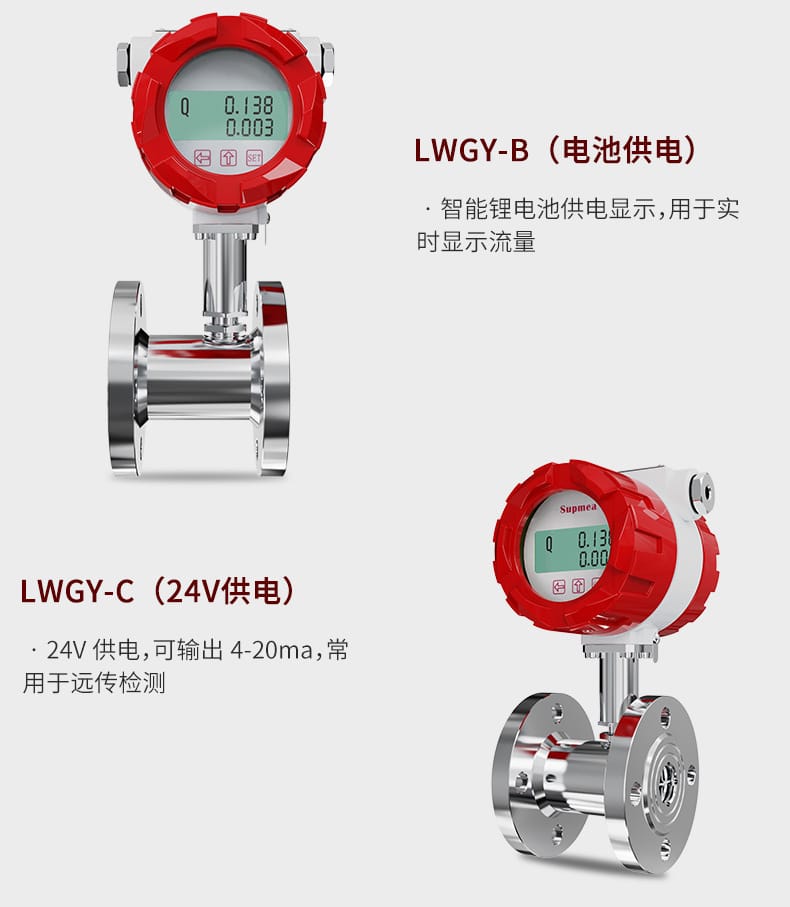

- 4-20mA輸出型（LWGY-A/C）：24V供電，常用于過程檢測及遠傳控制。
- 電池供電型（LWGY-B）：智能鋰電池供電顯示，適用于無電源場所的實時流量顯示。
- 通訊方式：RS485通訊MODBUS-RTU（智能型）。

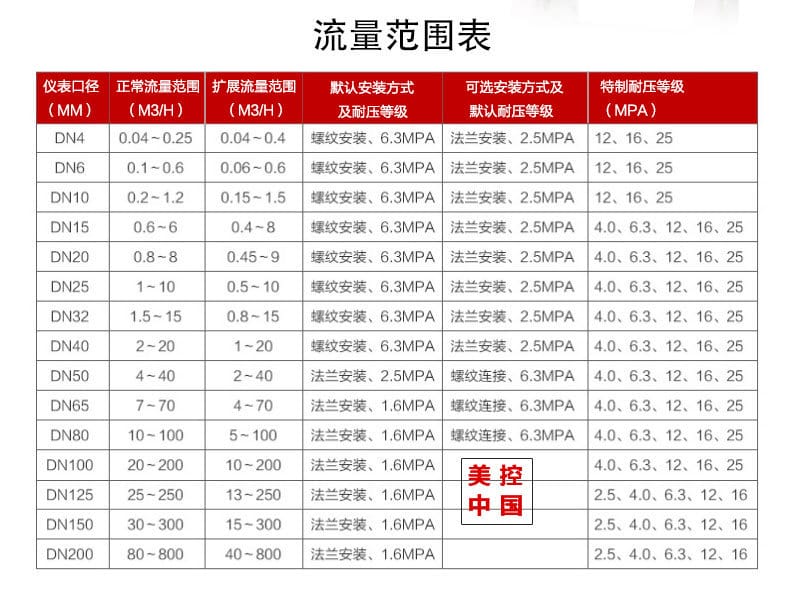

流量范圍與尺寸參數
| 口徑 | 正常流量范圍(m3/h) | 默認連接及耐壓 | 特制耐壓(MPa) |
| --- | --- | --- | --- |
| DN4~DN10 | 0.04~1.2 | 螺紋安裝、6.3MPa | 12、16、25 |
| DN15~DN40 | 0.6~20 | 螺紋安裝、6.3MPa | 4.0、6.3、12、16、25 |
| DN50~DN80 | 4~100 | 法蘭安裝、1.6/2.5MPa | 4.0、6.3、12、16、25 |
| DN100~DN200 | 20~800 | 法蘭安裝、1.6MPa | 2.5、4.0、6.3、12、16 |

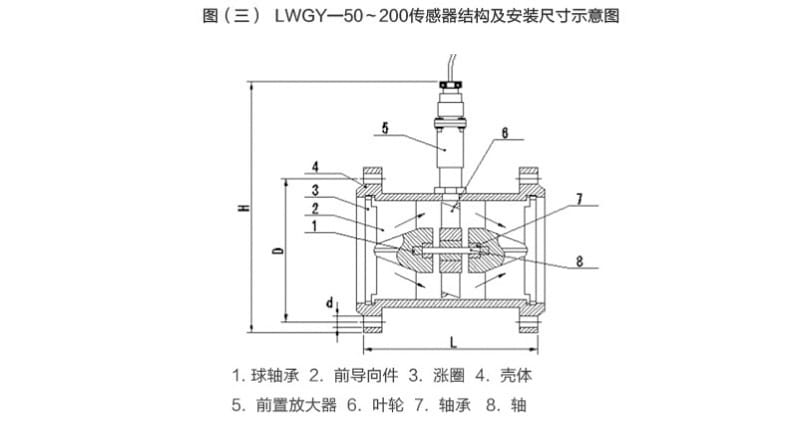

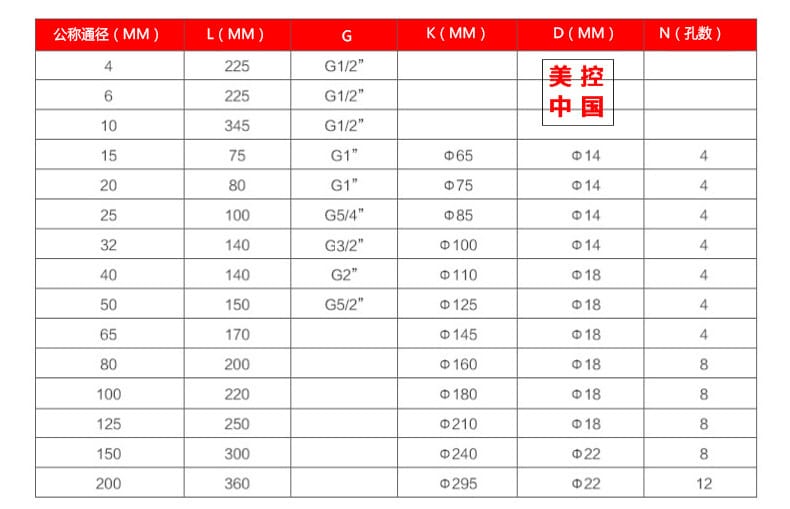

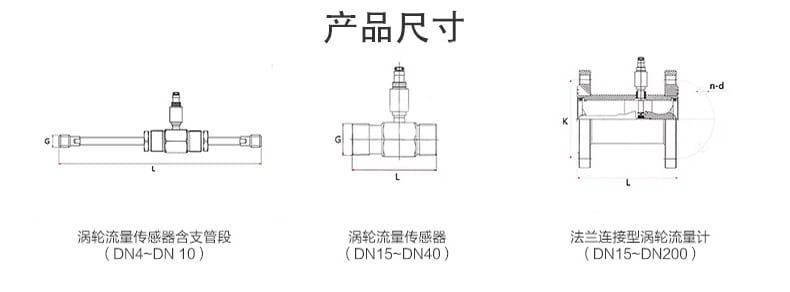

法蘭連接型尺寸（DN15~DN200）
| 通徑 | L(mm) | K(mm) | D(mm) | 孔數 |
| --- | --- | --- | --- | --- |
| DN15 | 75 | 65 | 14 | 4 |
| DN20 | 80 | 75 | 14 | 4 |
| DN25 | 100 | 85 | 14 | 4 |
| DN32 | 140 | 100 | 14 | 4 |
| DN40 | 140 | 110 | 18 | 4 |
| DN50 | 150 | 125 | 18 | 4 |
| DN65 | 170 | 145 | 18 | 4 |
| DN80 | 200 | 160 | 18 | 8 |
| DN100 | 220 | 180 | 18 | 8 |
| DN125 | 250 | 210 | 18 | 8 |
| DN150 | 300 | 240 | 22 | 8 |
| DN200 | 360 | 295 | 22 | 12 |
應用行業

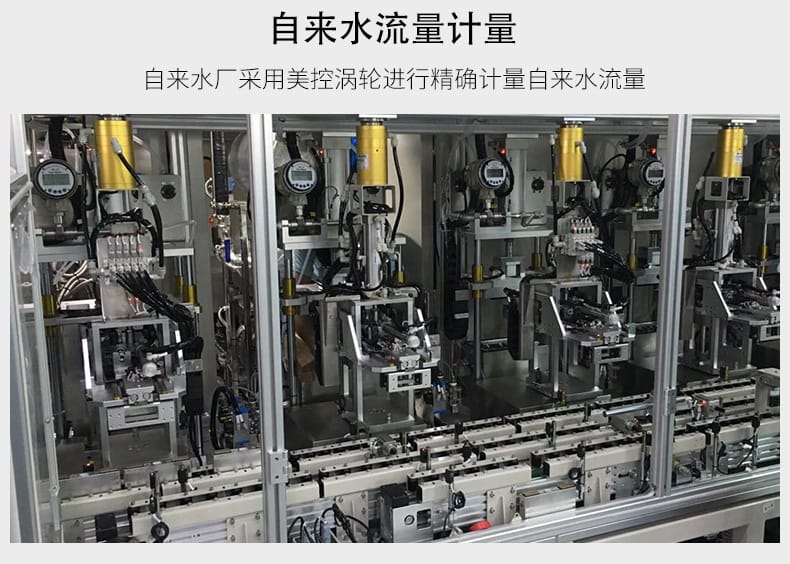

- 水務與供水：自來水廠及管網對自來水流量的精確計量。

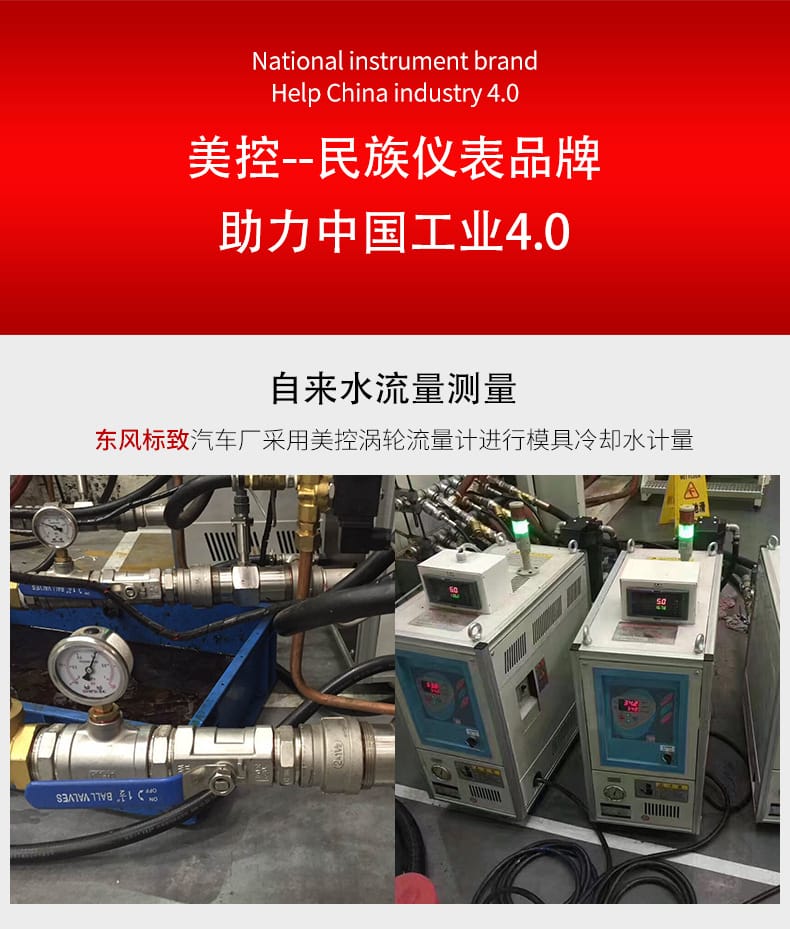

- 汽車制造：汽車廠模具冷卻水計量（如東風標致汽車廠應用案例）。

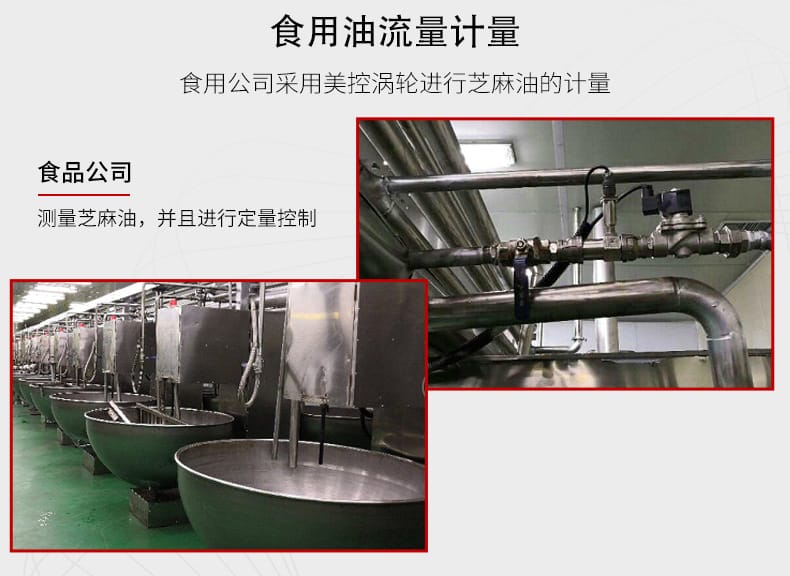

- 食品加工：食用油（如芝麻油）的流量計量與定量控制。

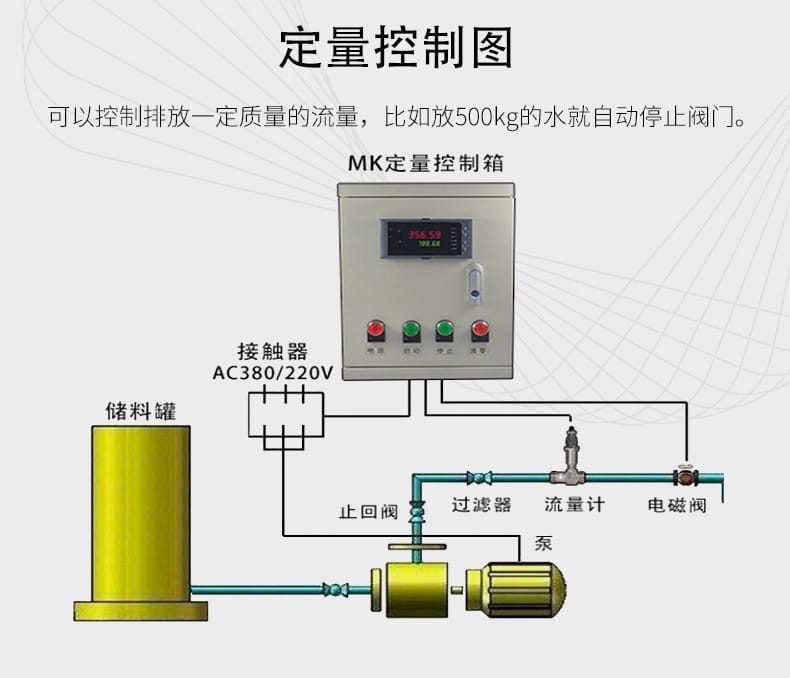

- 工業過程控制：清水、純水、油類等液體的定量控制與排放，可配合定量控制箱實現自動閥門啟停（如設定排放500kg水后自動停止）。
安裝條件

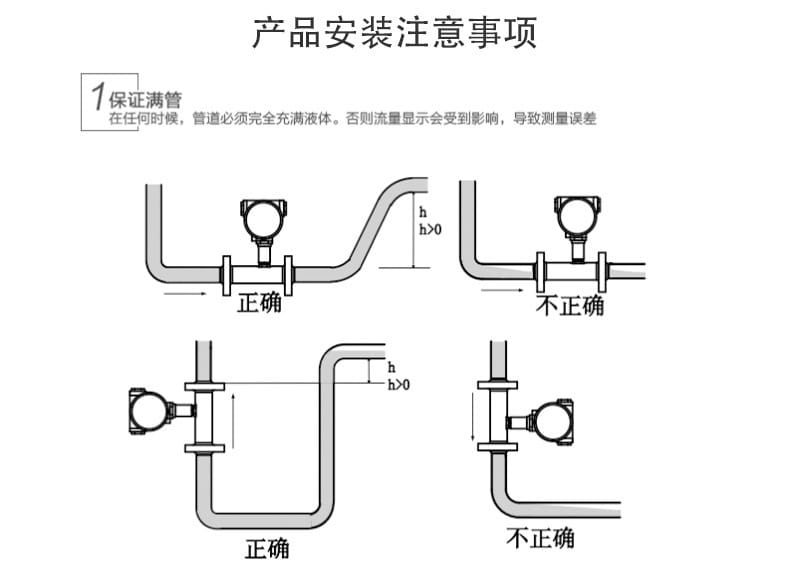

- 滿管要求：管道在任何時候必須完全充滿液體，否則流量顯示會受影響導致測量誤差。建議垂直安裝保證自下而上流動，或水平安裝確保液位高于管道。

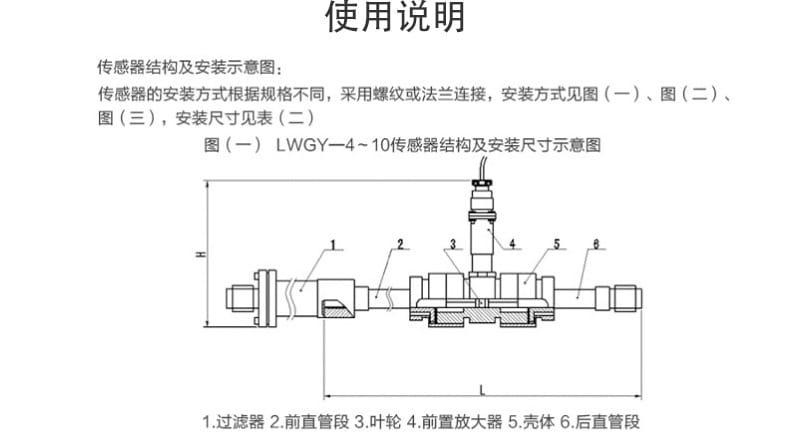

- 直管段要求：上游需保證10×DN（一般管道）或20×DN（90°彎管/半開閥門）的直管段；下游需保證5×DN的直管段。DN4~DN10口徑標配直管段，加裝延長管段后螺紋為R3/8。

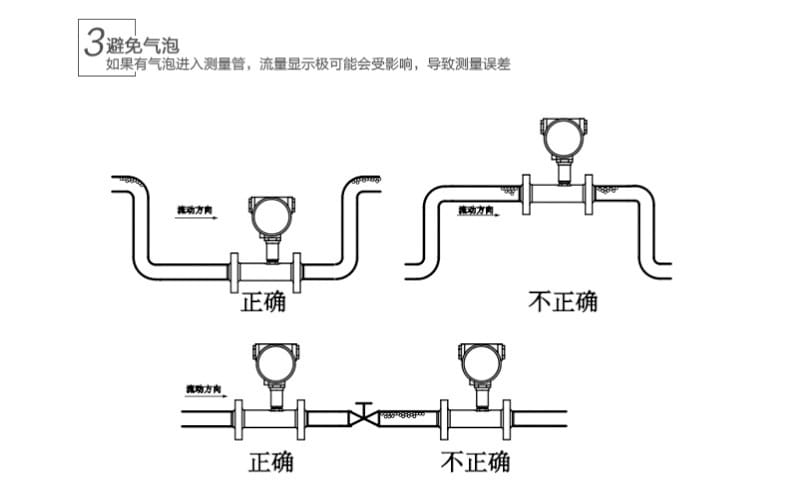

- 避免氣泡：安裝位置需避免氣泡進入測量管，防止產生測量誤差。
- 配件建議：建議在傳感器前安裝過濾器及止回閥，以保護葉輪并防止流體倒流。
注意事項
- 防爆限制：本產品嚴禁用于防爆場合。
- 數據說明：頁面數據僅供參考，因產品升級換代可能存在差異，實際參數以收到的實物及說明書為準。

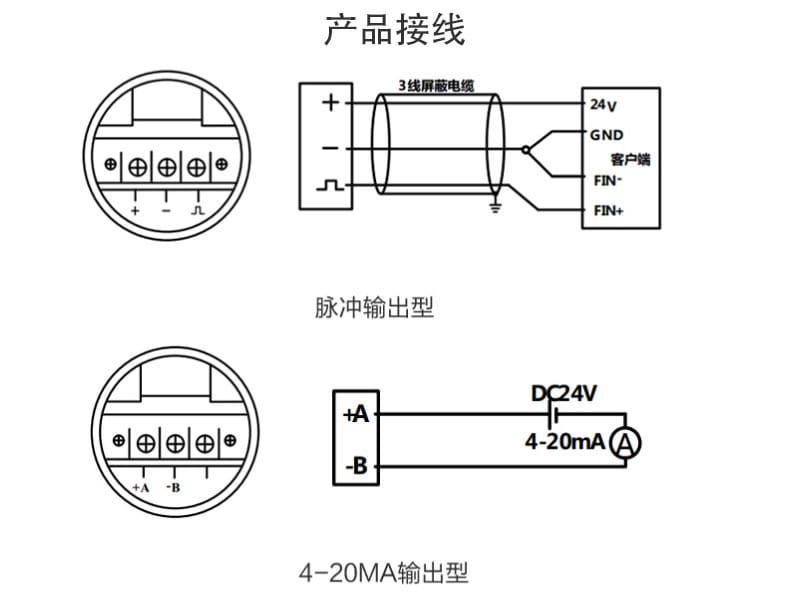

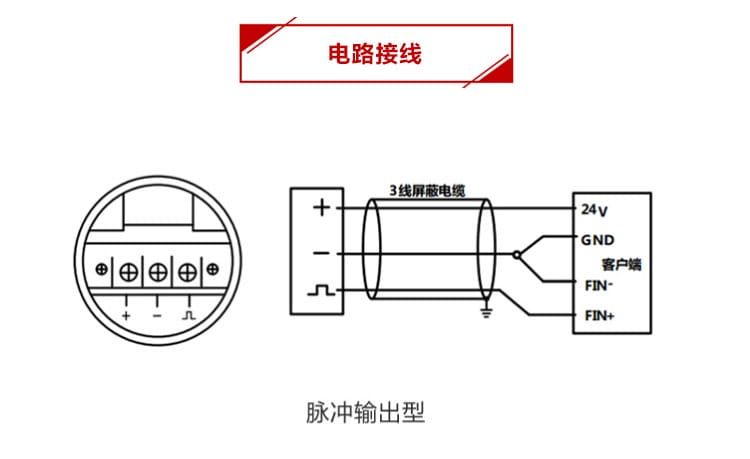

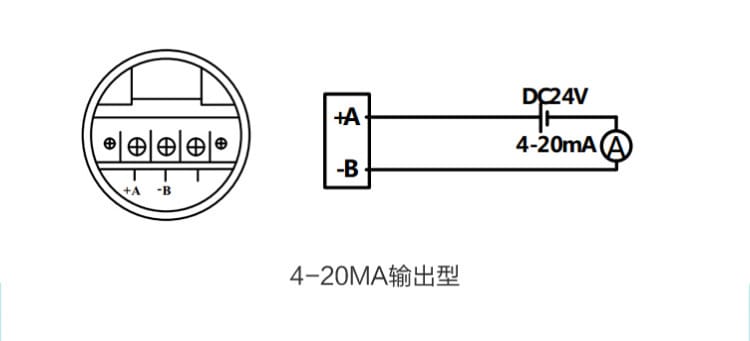

- 接線規范：脈沖輸出型使用3線屏蔽電纜（24V、GND、FIN）；4-20mA型需注意正負極（DC24V+A/B），確保接線正確再通電。
