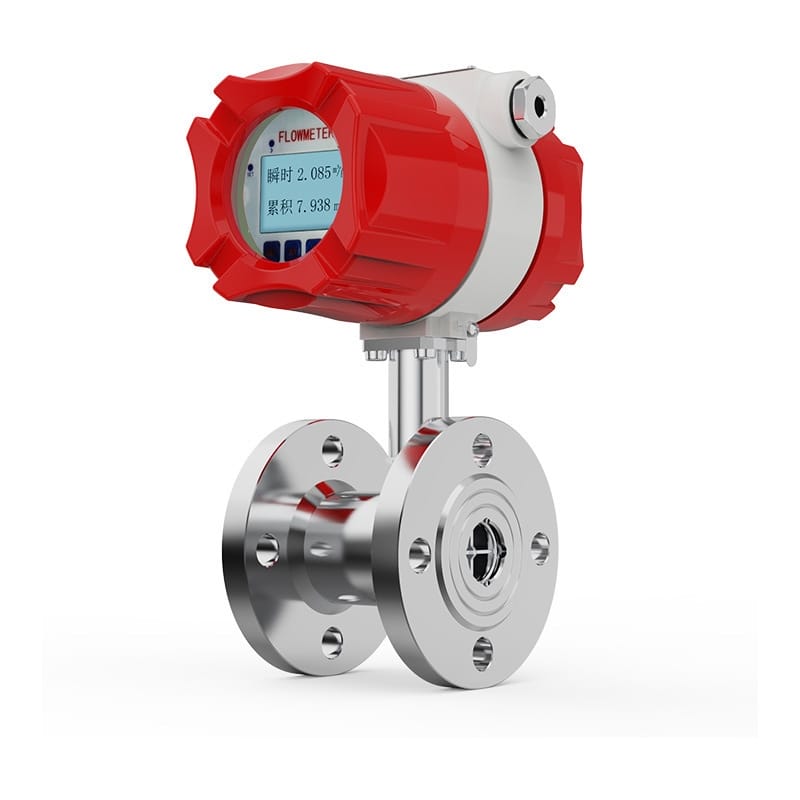

美控智能渦輪流量計
產品概述

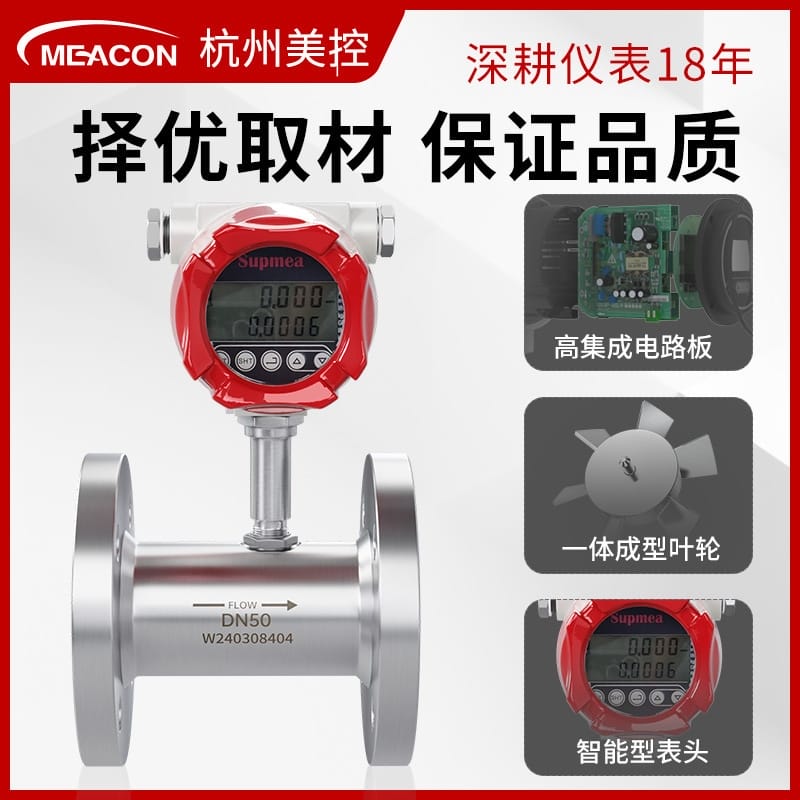

美控智能渦輪流量計是一款高精度數顯脈沖流量計，專為水、油、液體定量控制設計。采用一體成型渦輪（非焊接）結構，避免產生虛假回波，配備智能表頭，支持立方、噸等單位切換，精準穩定，抗干擾能力強。
核心特點
- 高精度測量：精度等級可達±0.2%R（特殊定制）

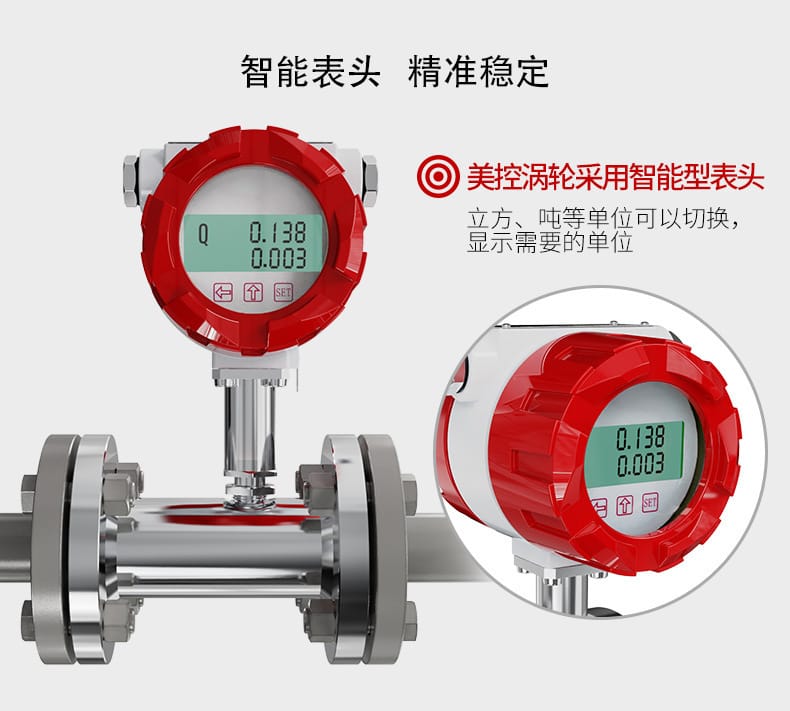

- 智能表頭顯示：0.138/0.003等多參數顯示，單位可自由切換

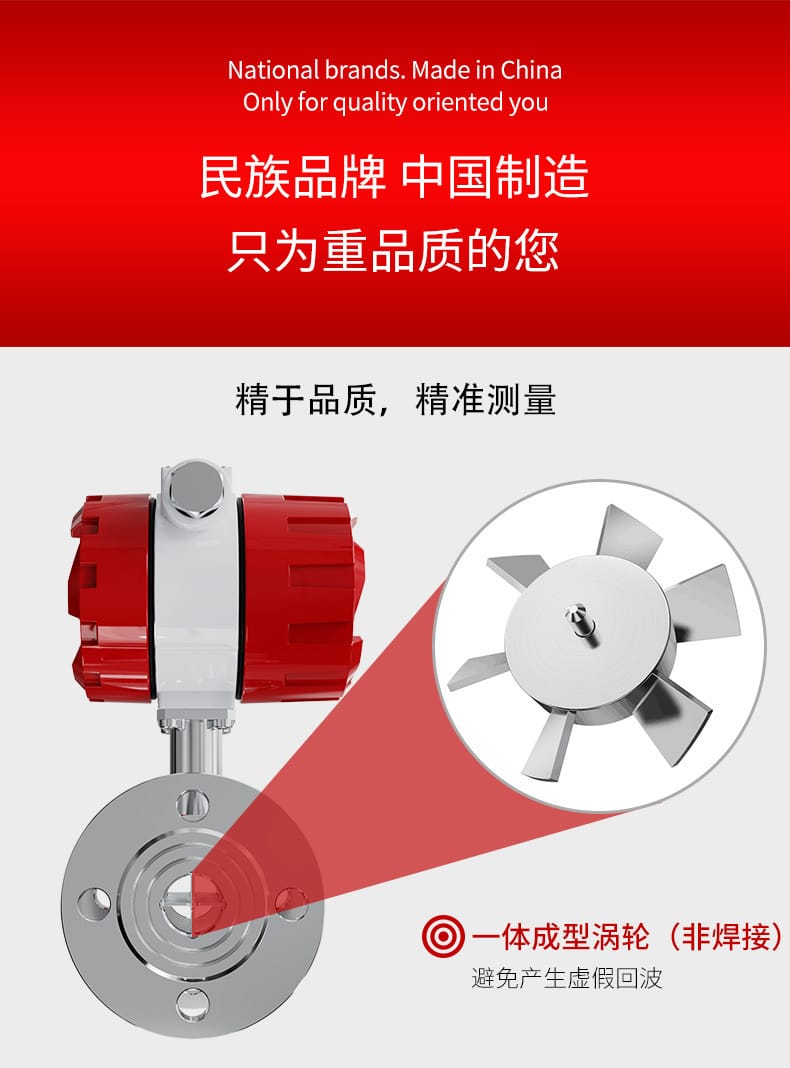

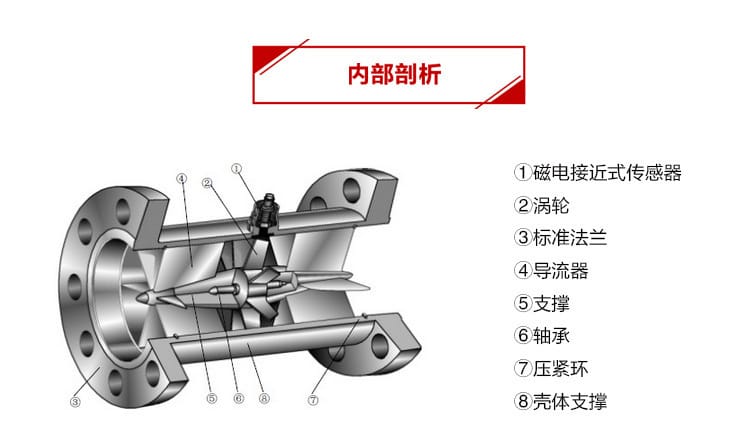

- 一體成型渦輪：非焊接結構，避免虛假回波
- 多種輸出方式：脈沖、4-20mA、RS485通訊可選
- 優質不銹鋼材質：304/316L不銹鋼，耐腐蝕性強
- 抗干擾設計：表頭優質，信號傳輸穩定
- 定量控制功能：配合MK定量控制箱，可實現自動啟?？刂?/li>

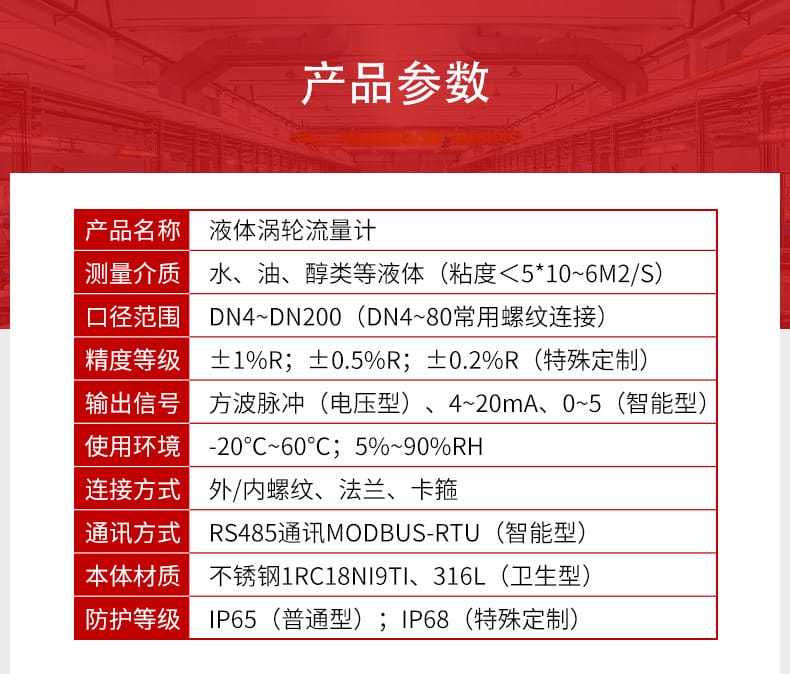

技術參數
| 參數項 |
規格說明 |
| 測量介質 |
水、油、醇類等液體（粘度<5×10??m2/s） |
| 口徑范圍 |
DN4~DN200（DN4~80常用螺紋連接） |
| 精度等級 |
±1%R；±0.5%R；±0.2%R（特殊定制） |
| 輸出信號 |
方波脈沖（電壓型）、4~20mA、0~5V（智能型） |
| 供電方式 |
24VDC / 鋰電池供電 |
| 使用環境 |
-20℃~60℃；5%~90%RH |
| 連接方式 |
外/內螺紋、法蘭、卡箍 |
| 通訊方式 |
RS485通訊MODBUS-RTU（智能型） |
| 本體材質 |
不銹鋼1Cr18Ni9Ti、316L（衛生型） |
| 防護等級 |
IP65（普通型）；IP68（特殊定制） |

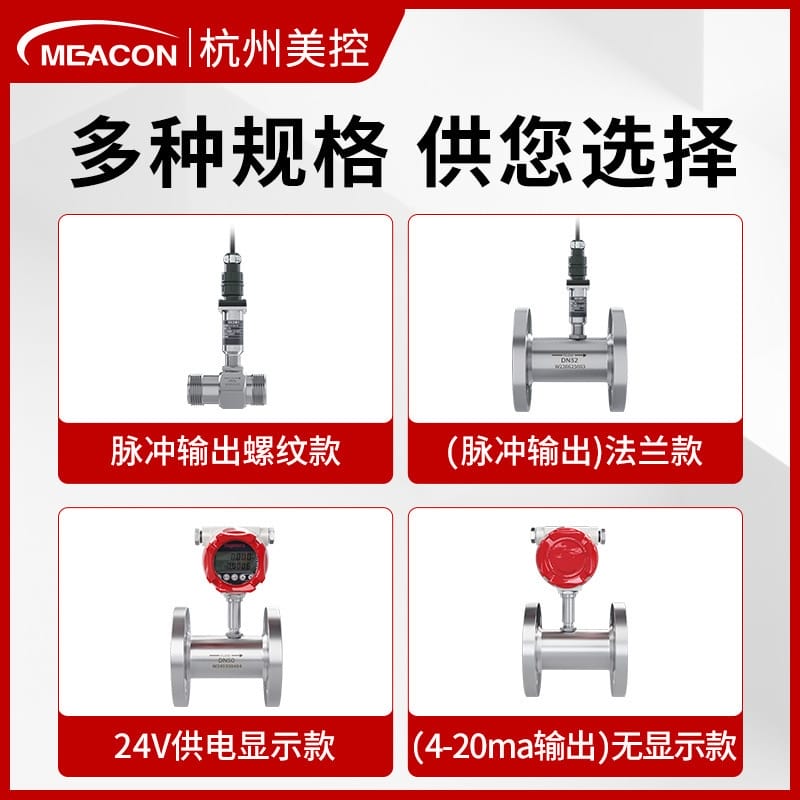

輸出類型對比
| 型號 |
供電方式 |
輸出信號 |
應用場景 |

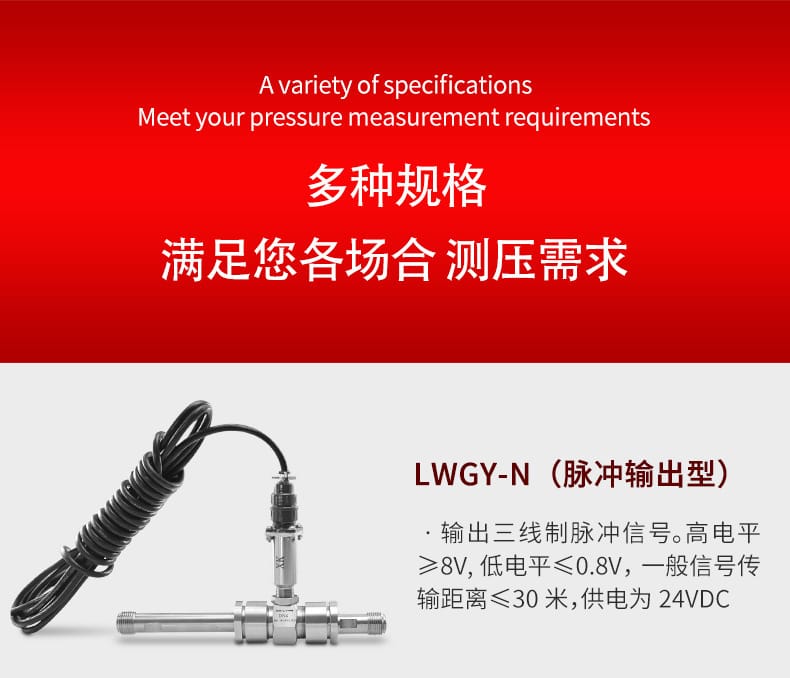

| LWGY-N（脈沖輸出型） |
24VDC |
三線制脈沖，高電平≥8V，低電平≤0.8V |
信號傳輸距離≤30米 |

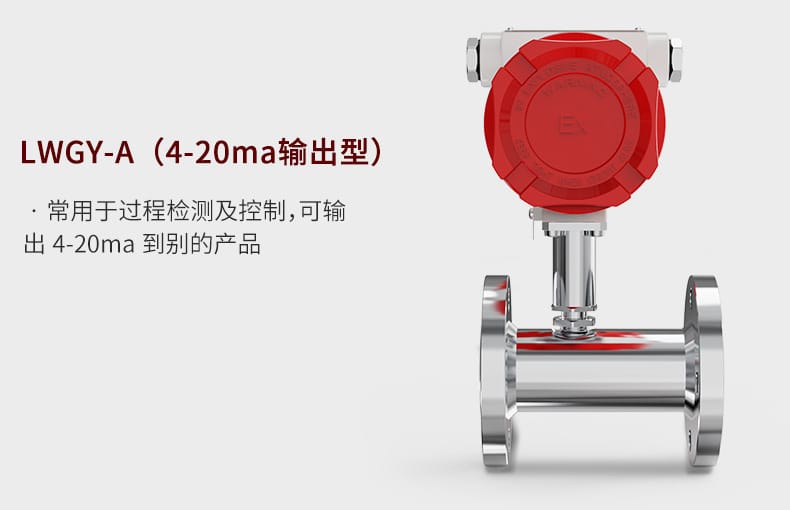

| LWGY-A（4-20mA輸出型） |
24VDC |
4-20mA模擬信號 |
過程檢測及控制 |

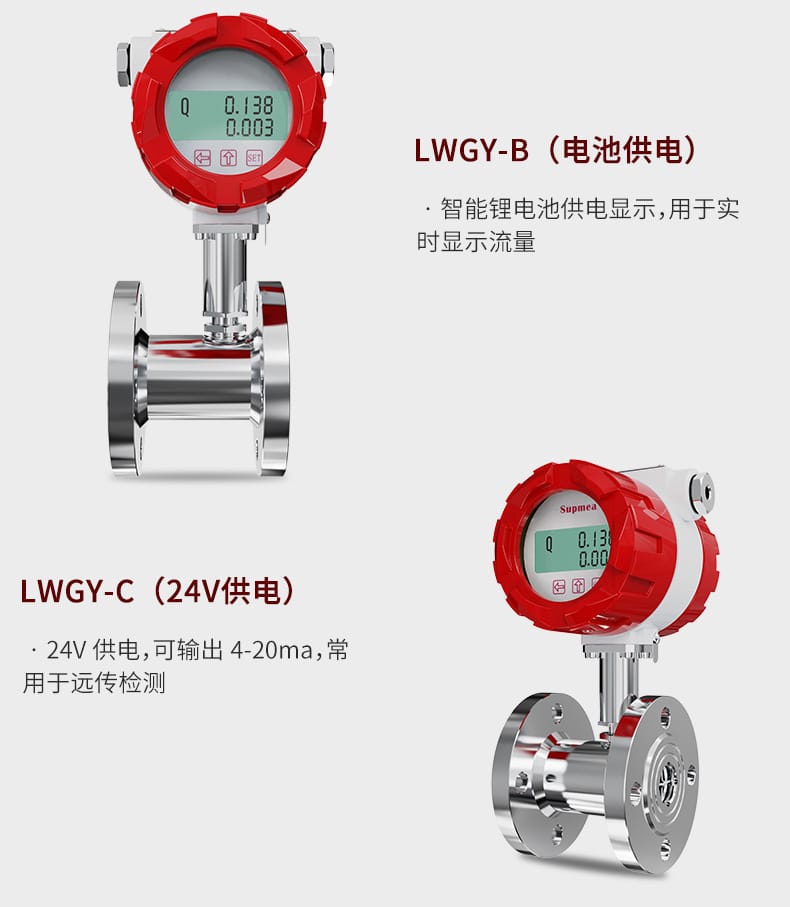

| LWGY-C（24V供電型） |
24VDC |
4-20mA |
遠傳檢測 |
| LWGY-B（電池供電型） |
智能鋰電池 |
本地顯示 |
實時流量顯示 |
應用行業

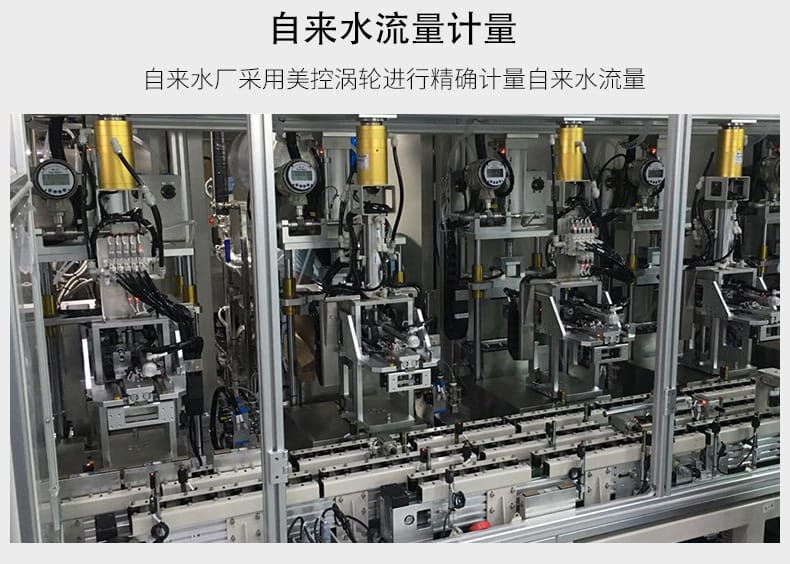

- 自來水行業：自來水廠流量計量、市政供水管網監測

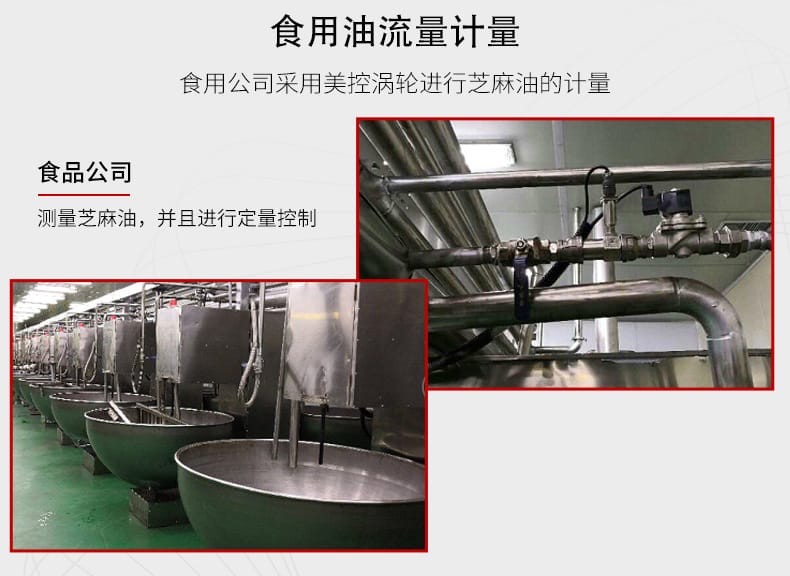

- 食品飲料：食用油（芝麻油等）計量、液體配料定量控制

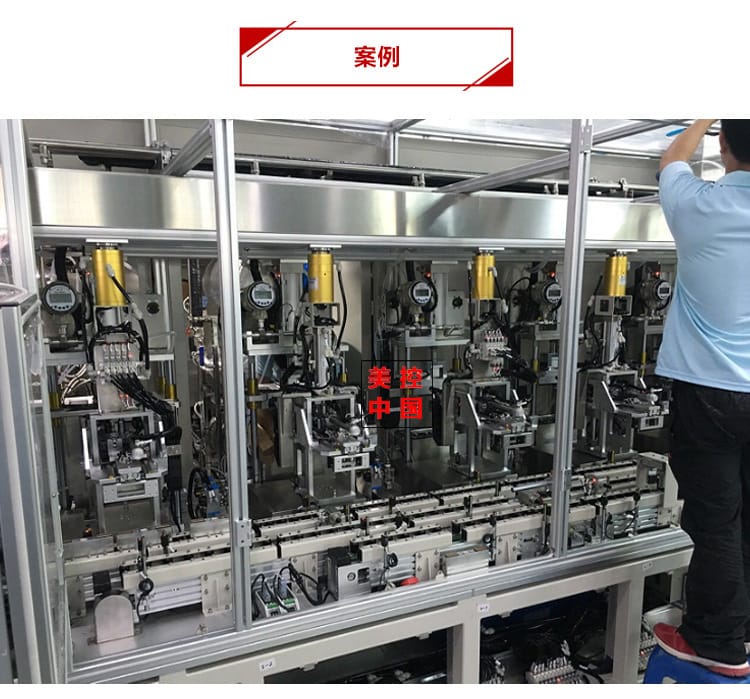

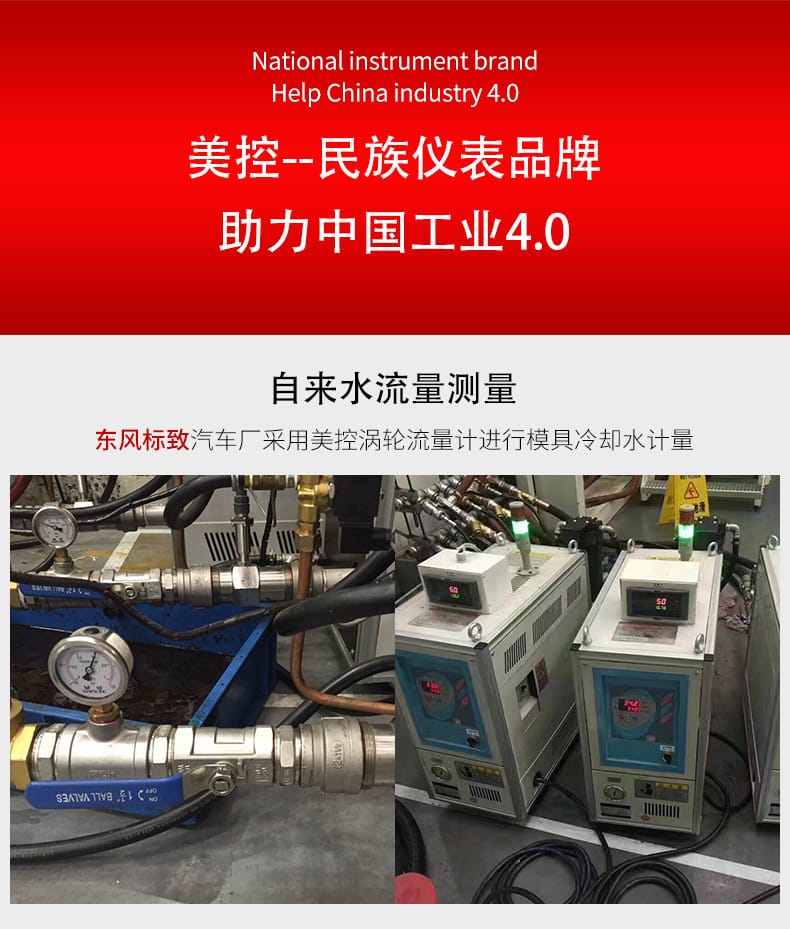

- 汽車工業：模具冷卻水計量（東風標致汽車廠案例）
- 化工行業：醇類等化工液體流量測量
- 環保水處理：純水、污水處理流量監測
- 機械制造：工業過程流體控制
安裝條件
管道要求
| 項目 |
具體要求 |

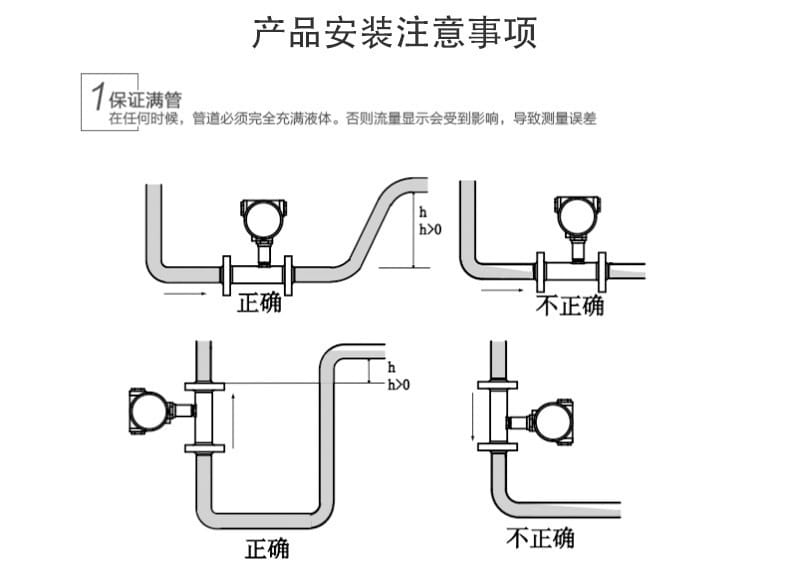

| 滿管要求 |
管道必須完全充滿液體，嚴禁非滿管運行 |

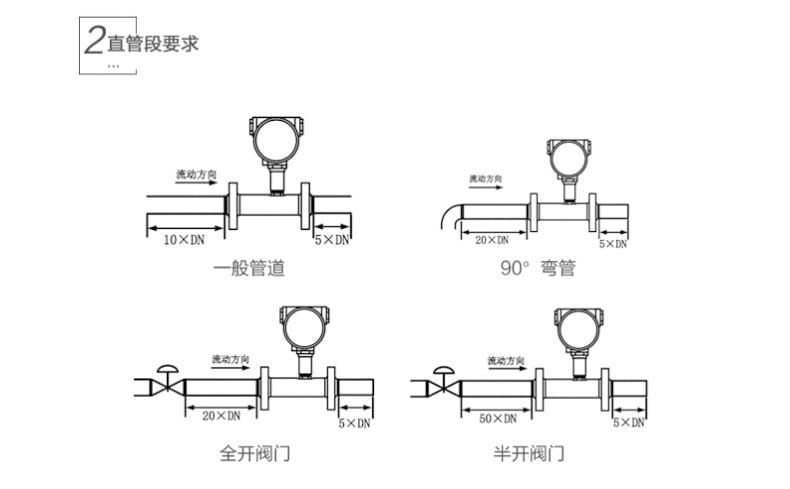

| 直管段要求 |
上游≥10DN，下游≥5DN（一般管道）；上游≥20DN（90°彎管）；上游≥50DN（半開閥門） |
| 流向要求 |
按殼體箭頭指示方向安裝，不得反向 |

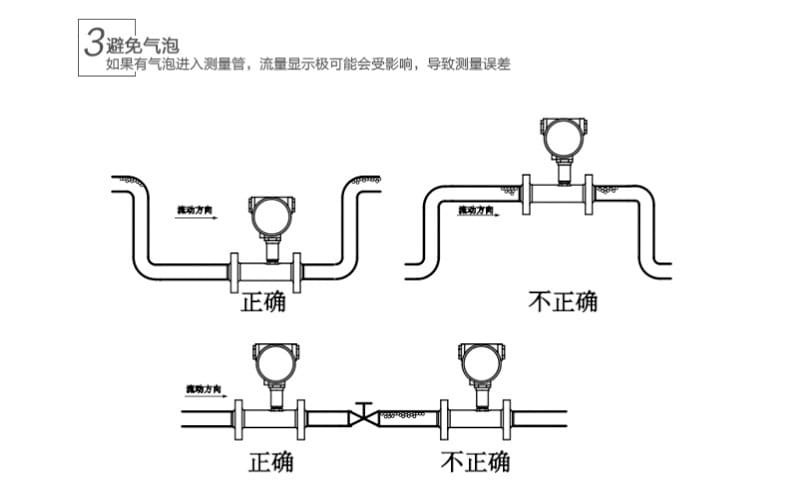

| 氣泡控制 |
避免氣泡進入測量管，必要時加裝排氣裝置 |

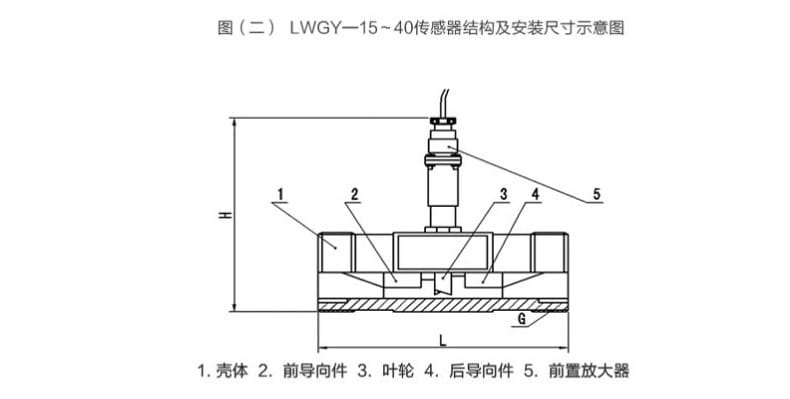

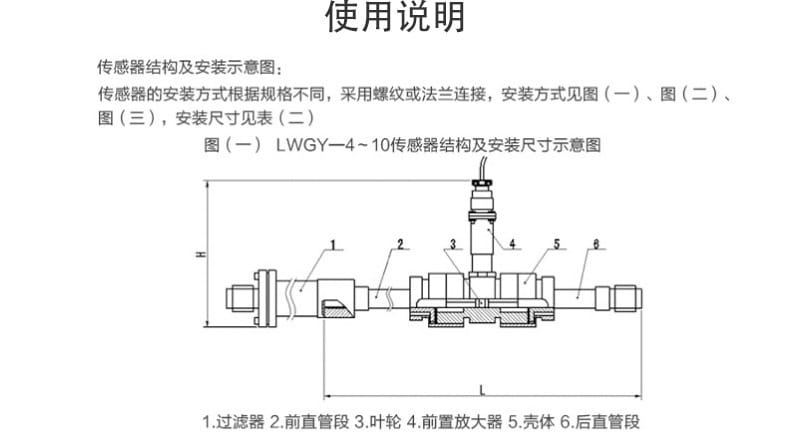

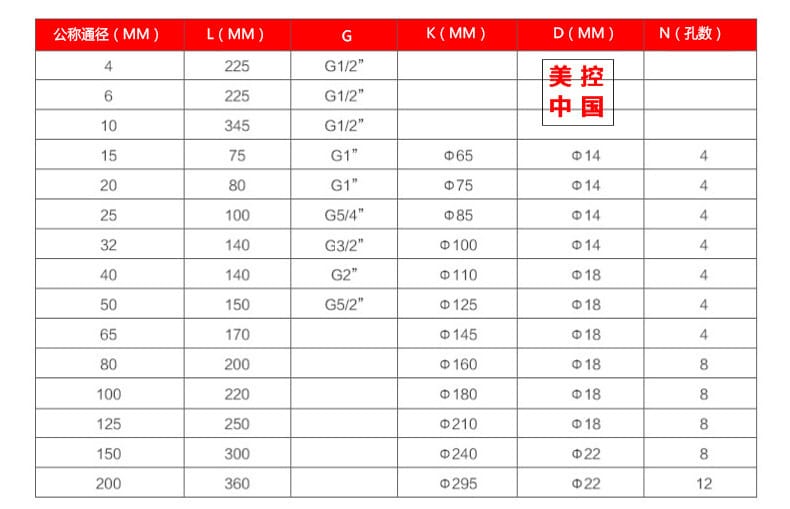

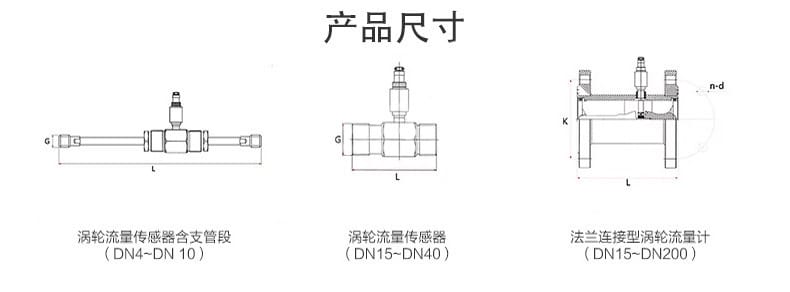

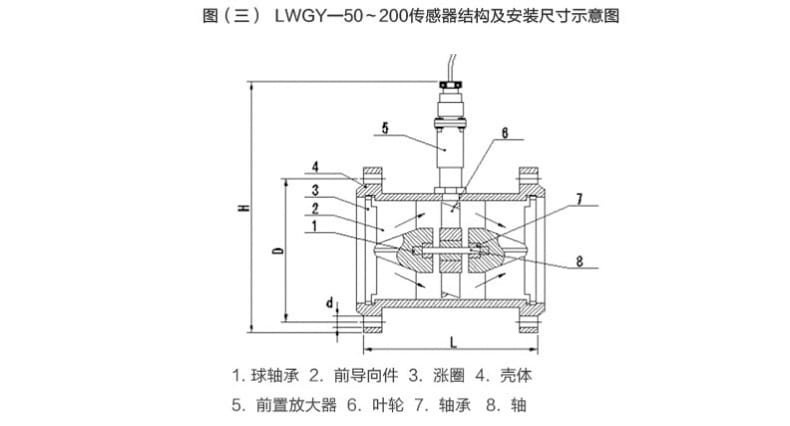

安裝尺寸參考（單位：mm）
| 公稱通徑 |
L長度 |
螺紋G |
法蘭K |
法蘭D |
孔數N |
| DN4 |
225 |
G1/2" |
- |
- |
- |
| DN10 |
345 |
G1/2" |
- |
- |
- |
| DN15 |
75 |
G1" |
Φ65 |
Φ14 |
4 |
| DN25 |
100 |
G5/4" |
Φ85 |
Φ14 |
4 |
| DN40 |
140 |
G2" |
Φ110 |
Φ18 |
4 |
| DN50 |
150 |
G5/2" |
Φ125 |
Φ18 |
4 |
| DN80 |
200 |
- |
Φ160 |
Φ18 |
8 |
| DN100 |
220 |
- |
Φ180 |
Φ18 |
8 |
| DN150 |
300 |
- |
Φ240 |
Φ22 |
8 |
| DN200 |
360 |
- |
Φ295 |
Φ22 |
12 |

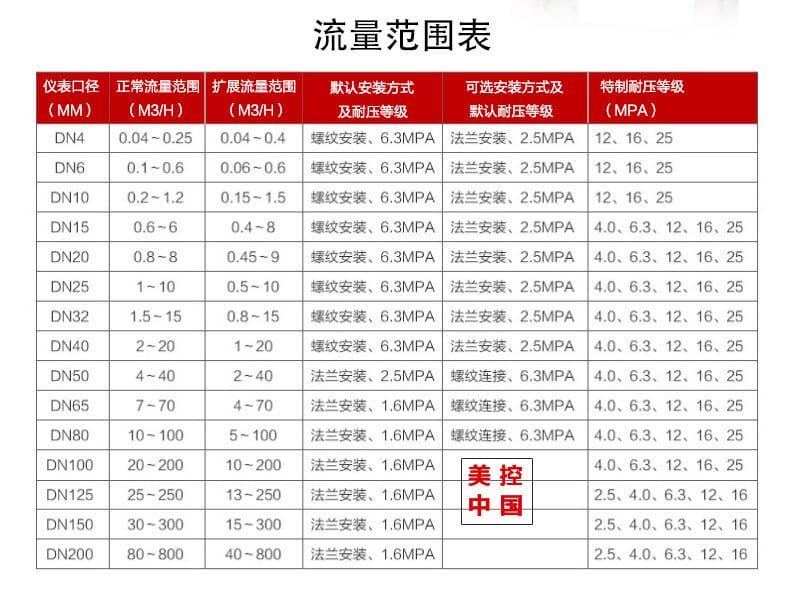

耐壓等級
| 口徑 |
默認安裝方式及耐壓 |
可選安裝方式及耐壓 |
特制耐壓等級 |
| DN4~DN40 |
螺紋安裝、6.3MPa |
法蘭安裝、2.5MPa |
12、16、25MPa |
| DN50~DN200 |
法蘭安裝、1.6~2.5MPa |
螺紋連接、6.3MPa |
2.5、4.0、6.3、12、16、25MPa |
注意事項
使用注意事項
- 嚴禁空轉：未通流體前不得啟動儀表，防止渦輪損壞
- 介質限制：粘度必須<5×10??m2/s，高粘度介質需特殊選型
- 溫度限制：工作溫度-20℃~60℃，超溫需定制
- 防護維護：IP65等級避免長期浸水，IP68等級可水下使用
- 定期校準：建議每年進行一次精度校準，確保測量準確
- 過濾器配置：建議在進口端安裝過濾器，保護渦輪葉片

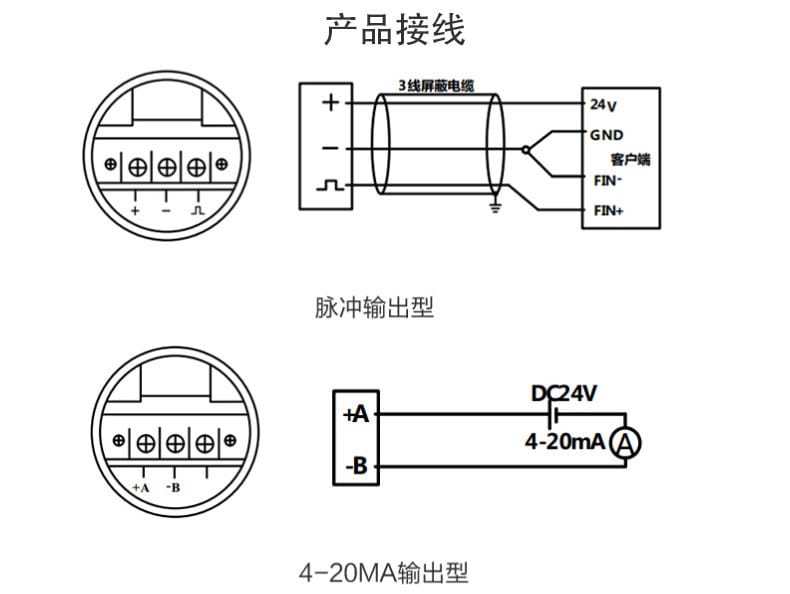

接線注意事項

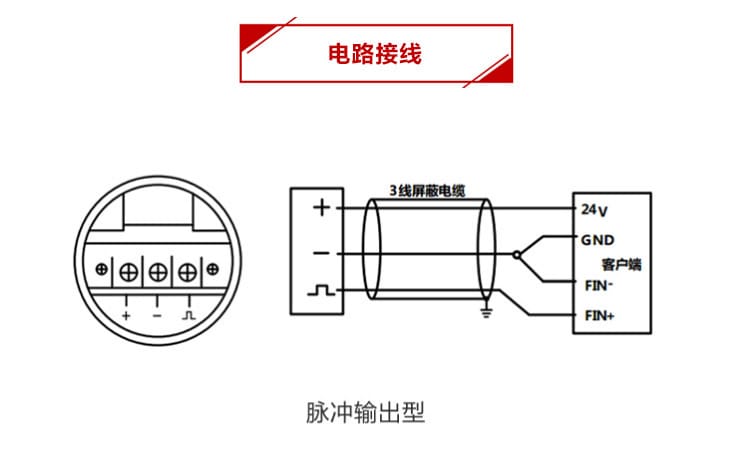

- 脈沖輸出型：使用3線屏蔽電纜，24V供電，注意FIN+、FIN-極性

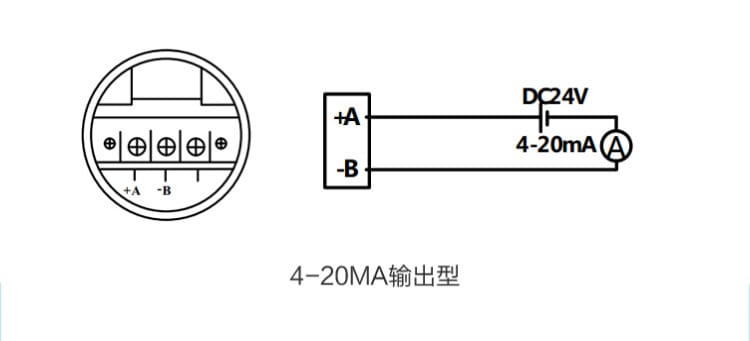

- 4-20mA輸出型：DC24V供電，A+、A-對應電流輸出正負端
- 屏蔽接地：屏蔽層單端接地，防止電磁干擾
- 傳輸距離：脈沖信號≤30米，4-20mA信號可適當延長
維護保養
- 定期檢查渦輪轉動靈活性，清除附著雜質
- 長期停用時應排空管道，防止銹蝕
- 電池供電型注意電量提示，及時更換鋰電池
- 避免強烈振動和沖擊，保護磁電傳感器

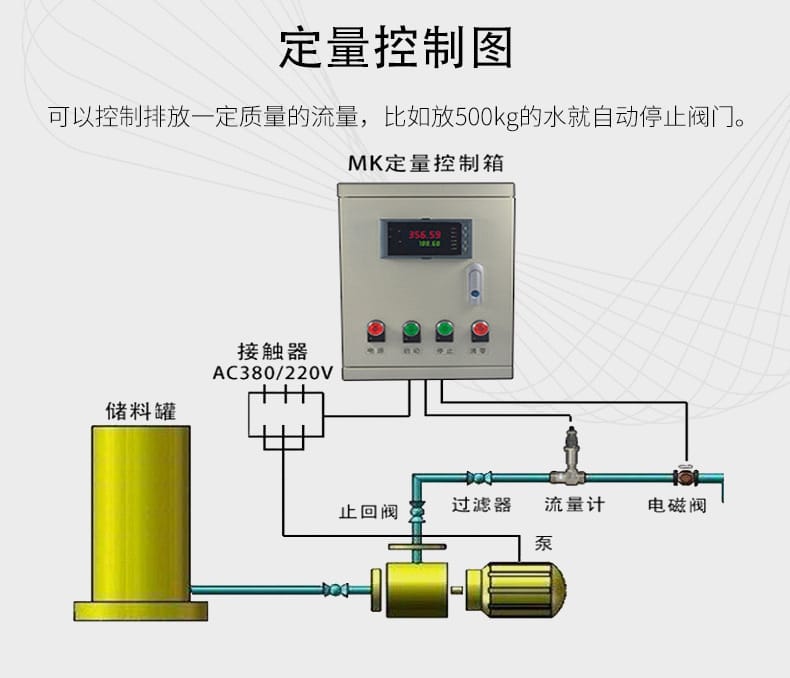

定量控制系統配置
| 組件 |
功能說明 |
| MK定量控制箱 |
核心控制單元，設定目標流量 |
| 儲料罐 |
物料存儲容器 |
| 泵 |
動力輸送單元 |
| 過濾器 |
去除雜質，保護流量計 |
| 渦輪流量計 |
流量檢測傳感器 |
| 電磁閥 |
自動啟閉控制 |
| 止回閥 |
防止介質倒流 |
| 接觸器/繼電器 |
電氣執行控制 |
控制邏輯：設定目標值（如500kg）→啟動泵→流量計累計計量→達到設定值→自動關閉電磁閥→完成定量控制
品牌與服務
- 品牌：MEACON美控（杭州美控自動化技術有限公司）
- 資質認證：高新技術企業、ISO9001質量管理體系、TüV德國萊茵認證
- 服務網絡：全國20大辦事處，提供專業安裝指導與調試服務
- 售后保障：正規開票，增值稅專用發票，專業技術工程師支持
