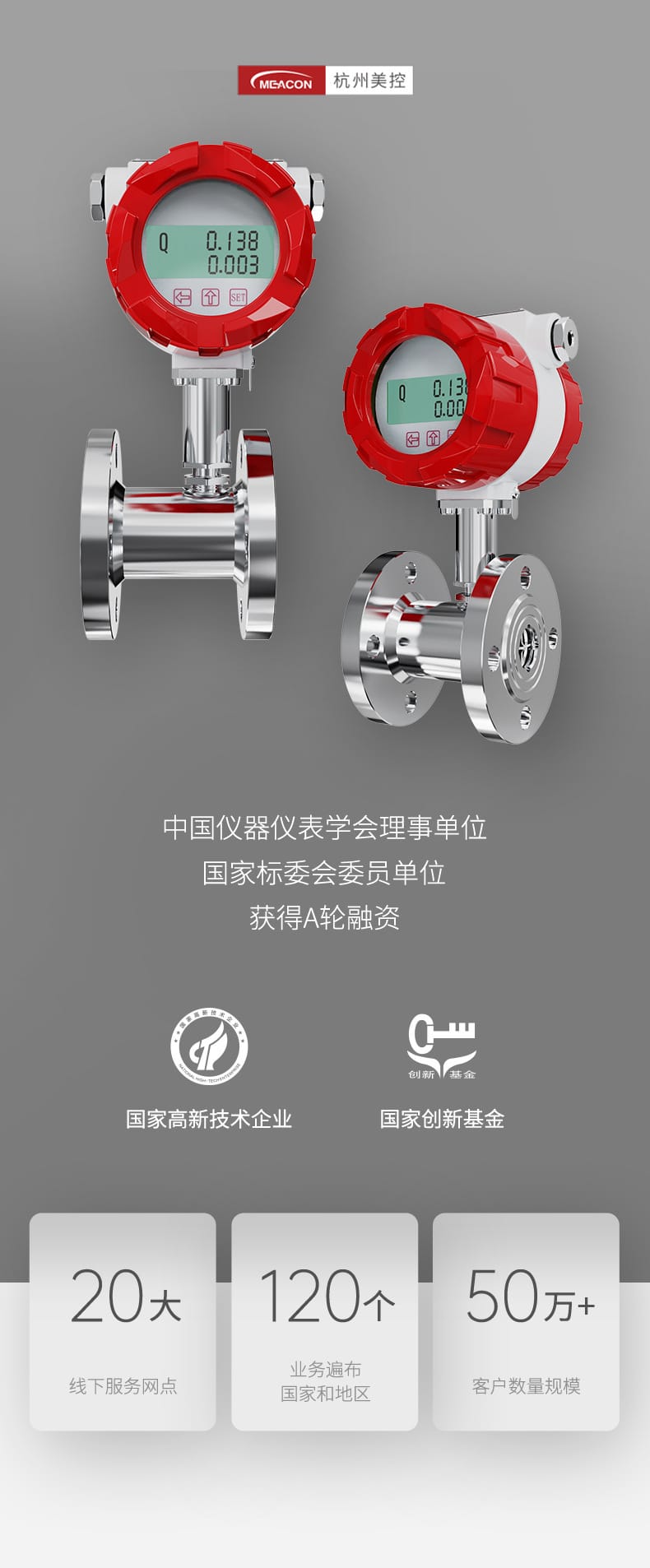

美控渦輪流量計產品手冊
品牌簡介
美控（MEACON） 是中國儀器儀表學會理事單位、國家標委會委員單位，國家高新技術企業，曾獲得國家創新基金及A輪融資。業務遍布全球120個國家和地區，擁有20大線下服務網點，累計服務50萬+客戶。
核心特點
| 特點 |
說明 |
| 中西技術融合 |
與JUMO、SIEMENS、E+H等國際知名企業保持技術交流 |

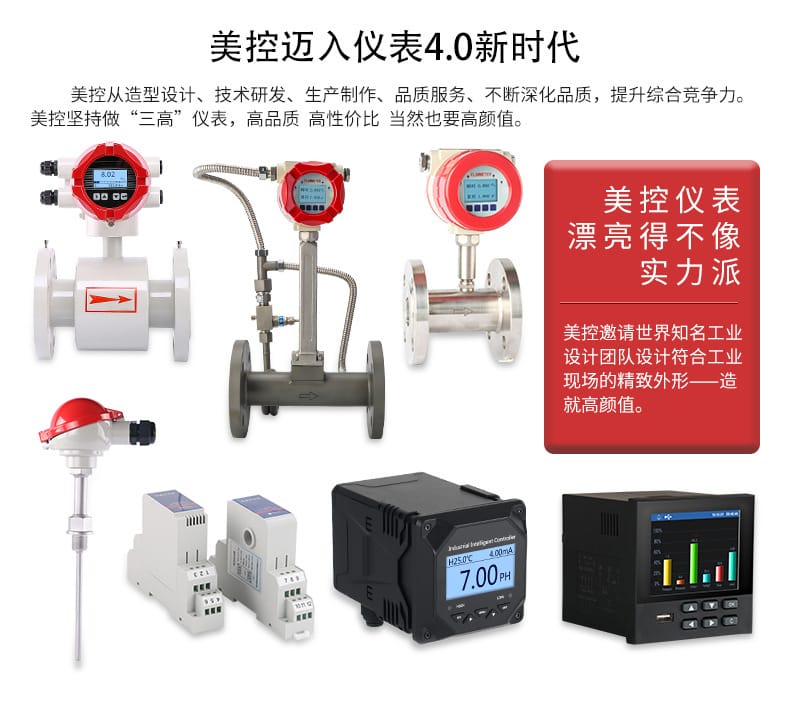

| 儀表4.0新時代 |
高品質、高性價比、高顏值的"三高"設計理念 |
| 精準測量 |
適用于清水、純水、油類、液體等多種介質 |

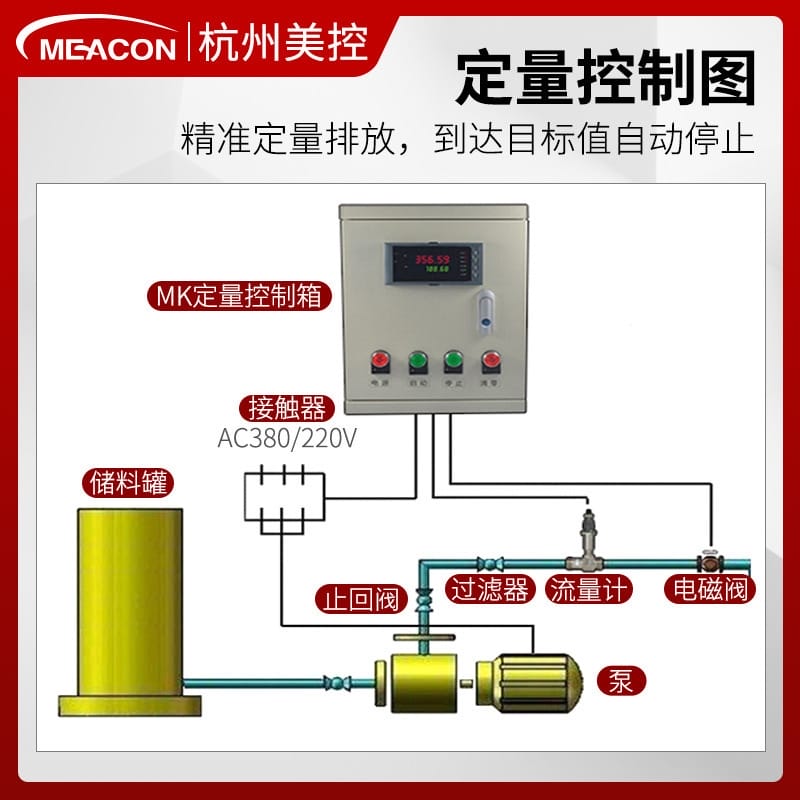

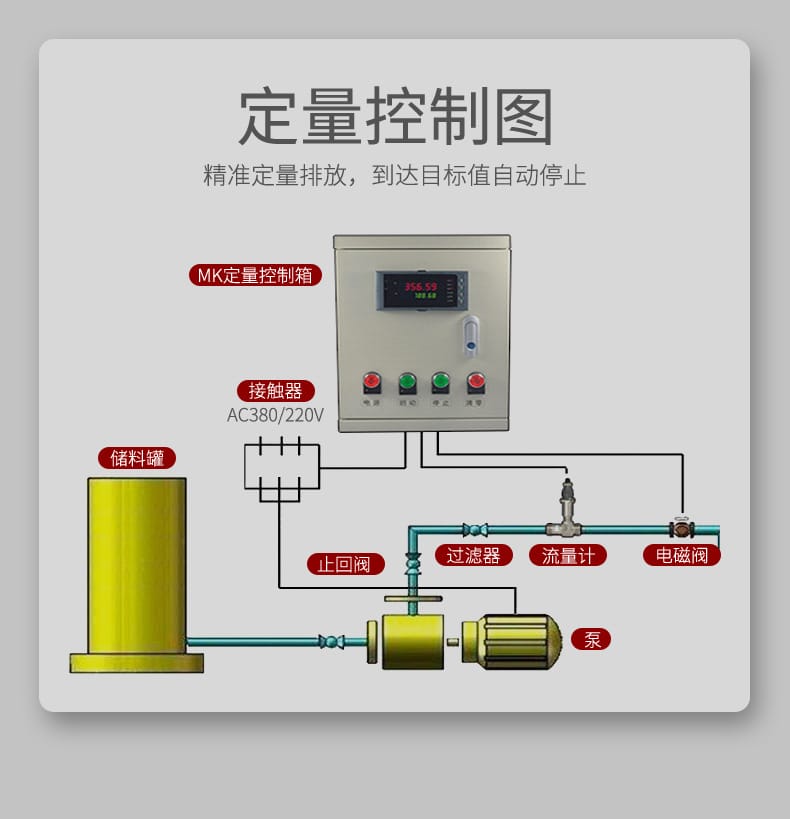

| 定量控制 |
精準定量排放，到達目標值自動停止 |

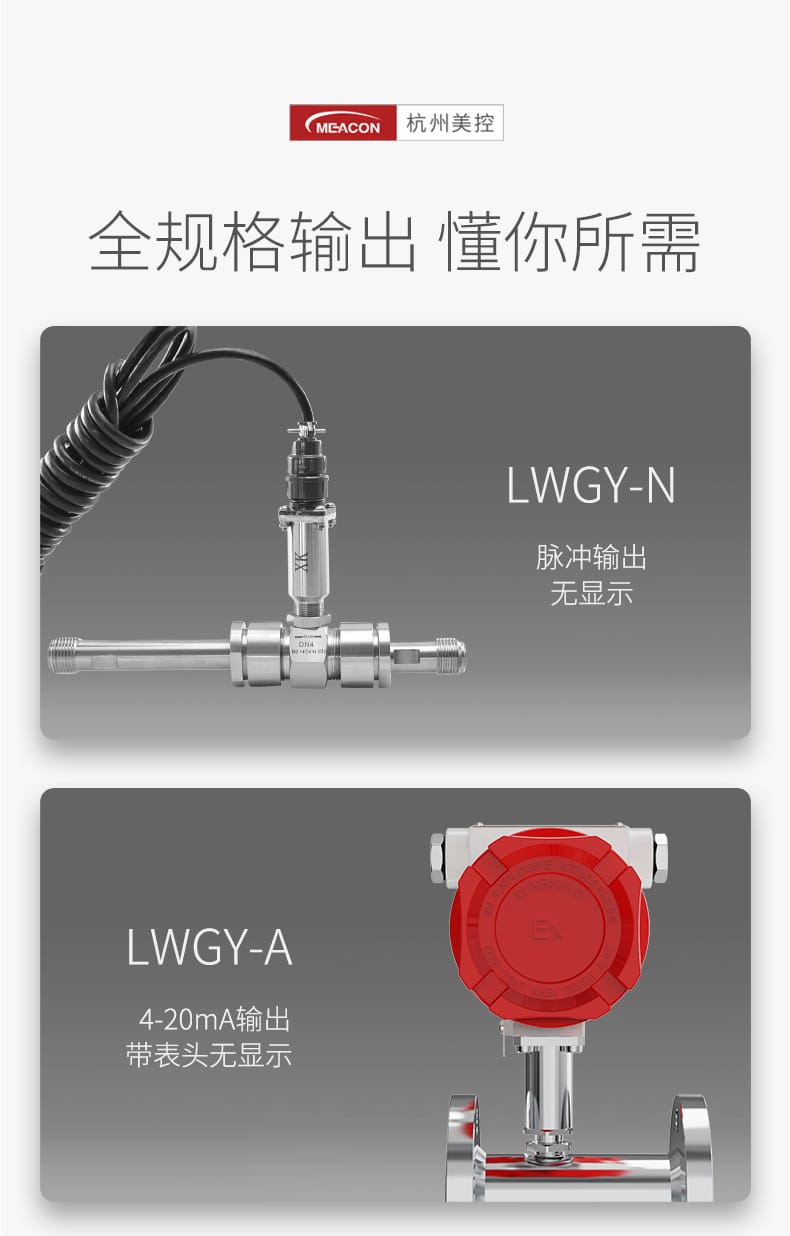

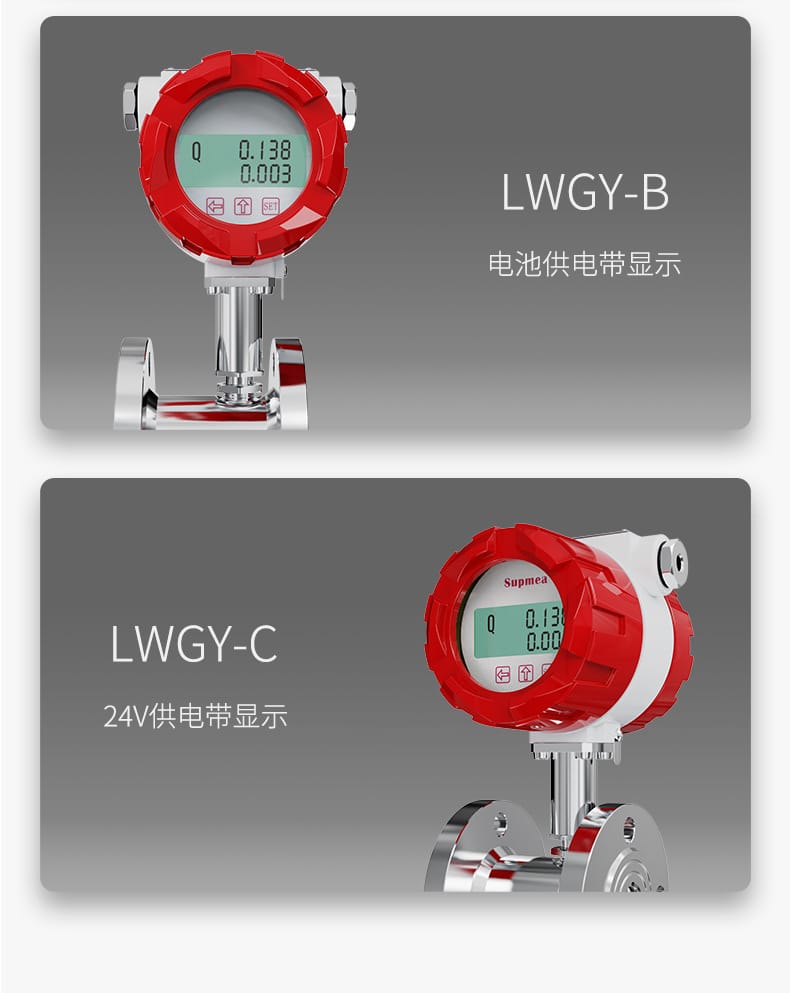

| 全規格輸出 |

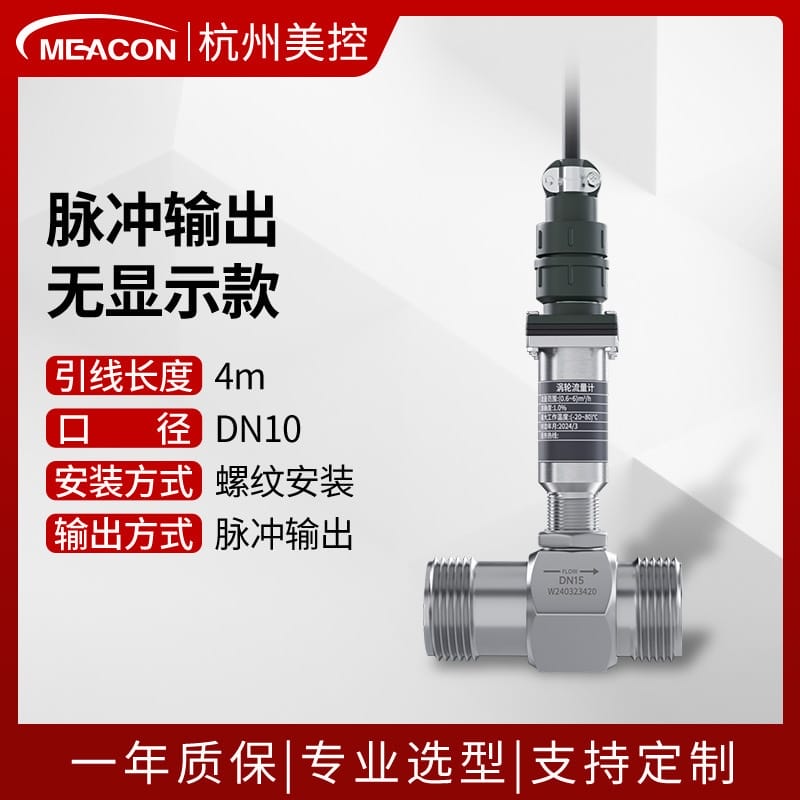

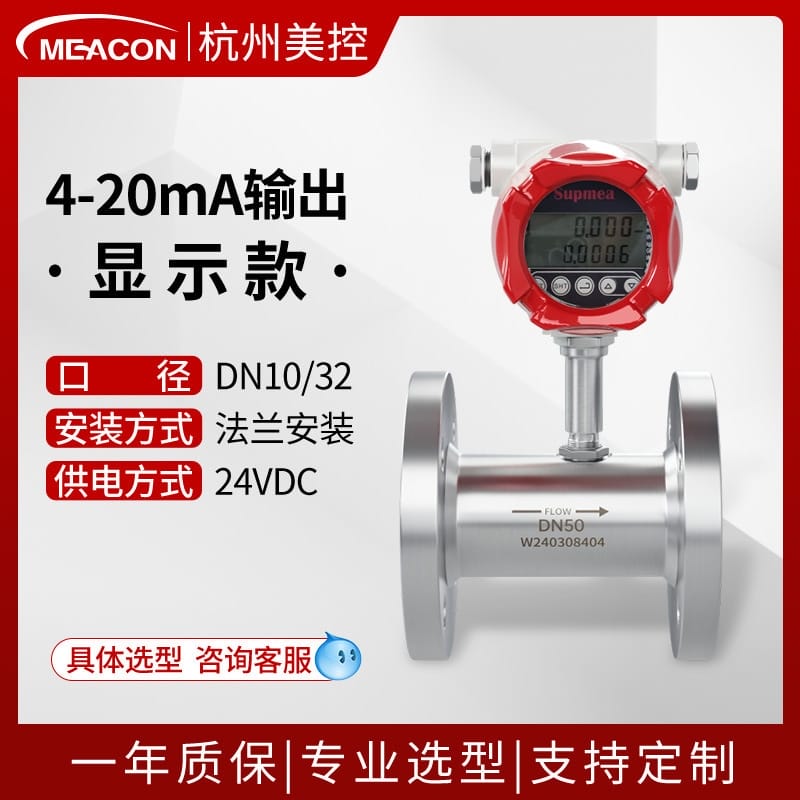

脈沖輸出、4-20mA輸出、電池供電、24V供電等多種型號可選 |

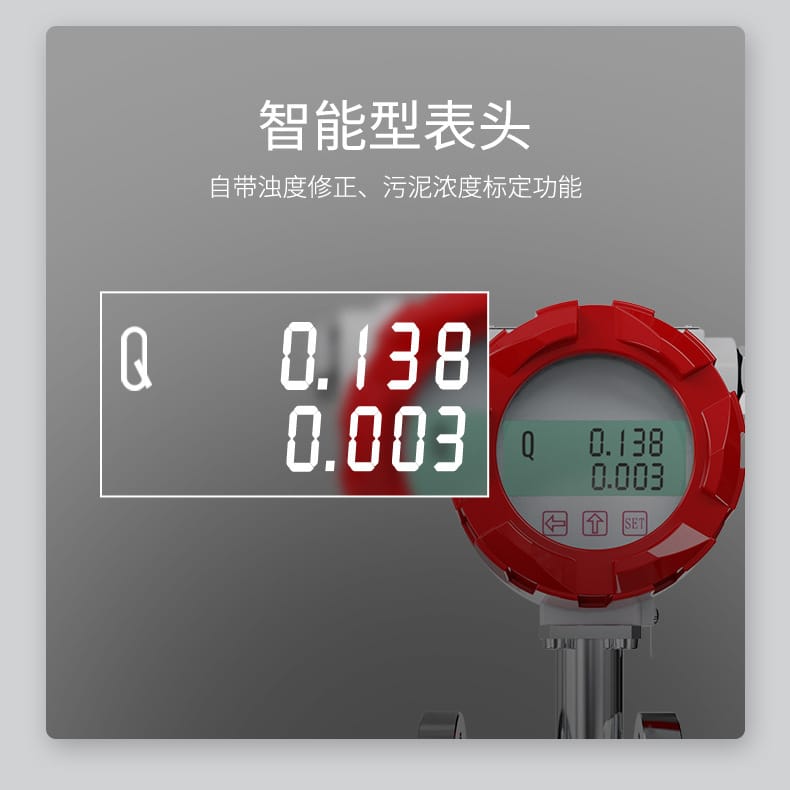

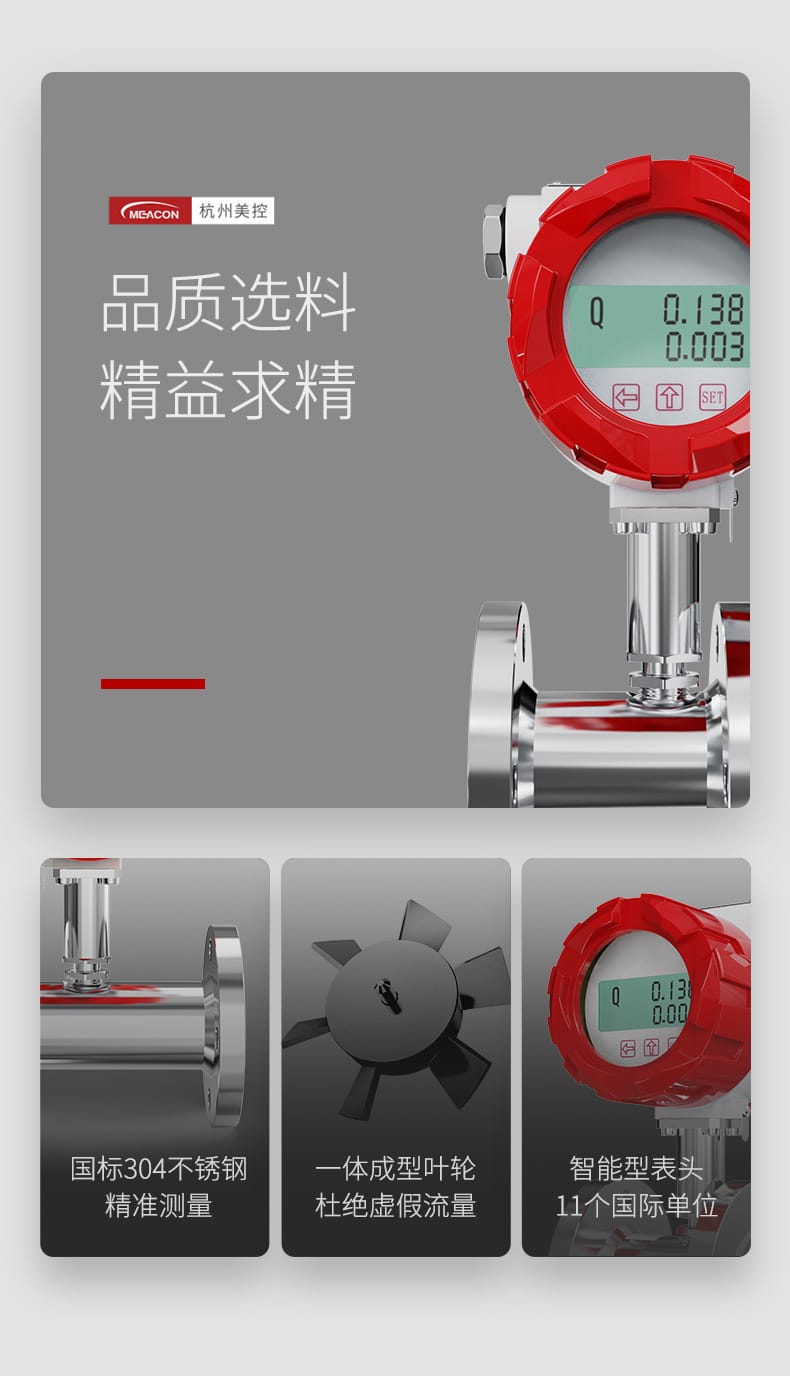

| 智能型表頭 |
自帶濁度修正、污泥濃度標定功能，11個國際單位 |
技術參數
| 參數項 |
規格 |
| 測量介質 |
液體（水、液化石油氣、成品油、輕質原油、有機液、無機液等無纖維、顆粒雜質的液體） |
| 公稱通徑 |
DN4 ~ DN200mm |
| 測量精度 |
0.5級、1.0級 |
| 介質粘度 |
小于5×10??m2/s（大于此值需實液標定） |
| 介質溫度 |
-20℃ ~ +120℃（不銹鋼測量管） |
| 使用環境 |
溫度：-20℃ ~ +60℃；相對濕度：5% ~ 90%；大氣壓力：86kPa ~ 106kPa |
| 供電電源 |
3.6V鋰電池 / 24VDC / 220VAC |
| 輸出信號 |
脈沖輸出、4~20mA輸出、Modbus通訊、Hart |

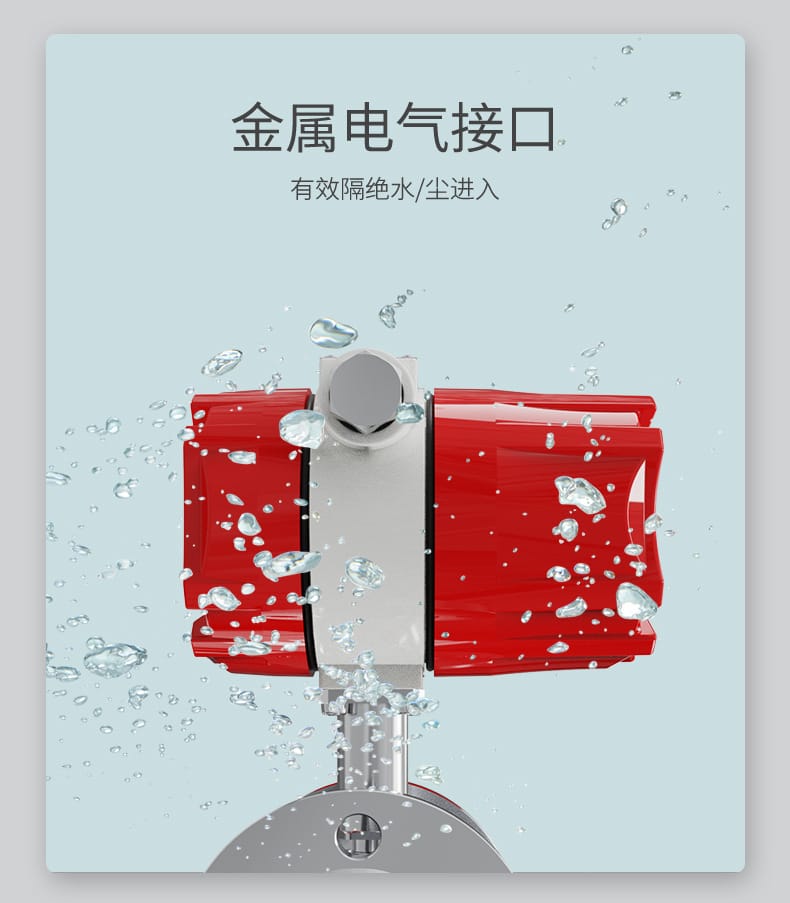

| 防護等級 |
IP65（IP67/IP68協議供貨，脈沖轉換器探頭IP00） |

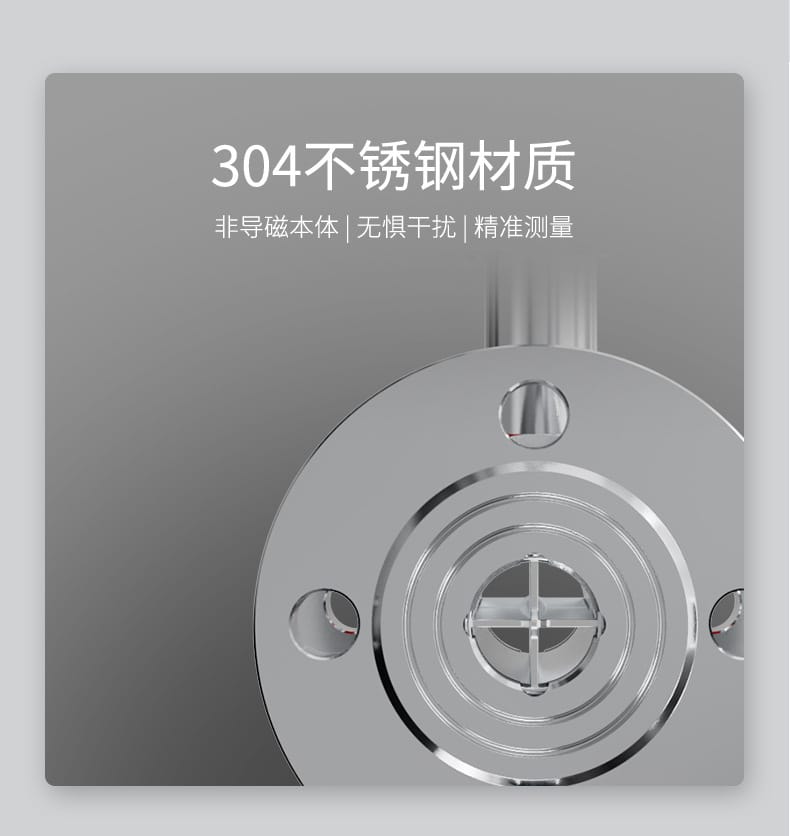

| 本體材質 |
304不銹鋼（常規）/ 316不銹鋼 |

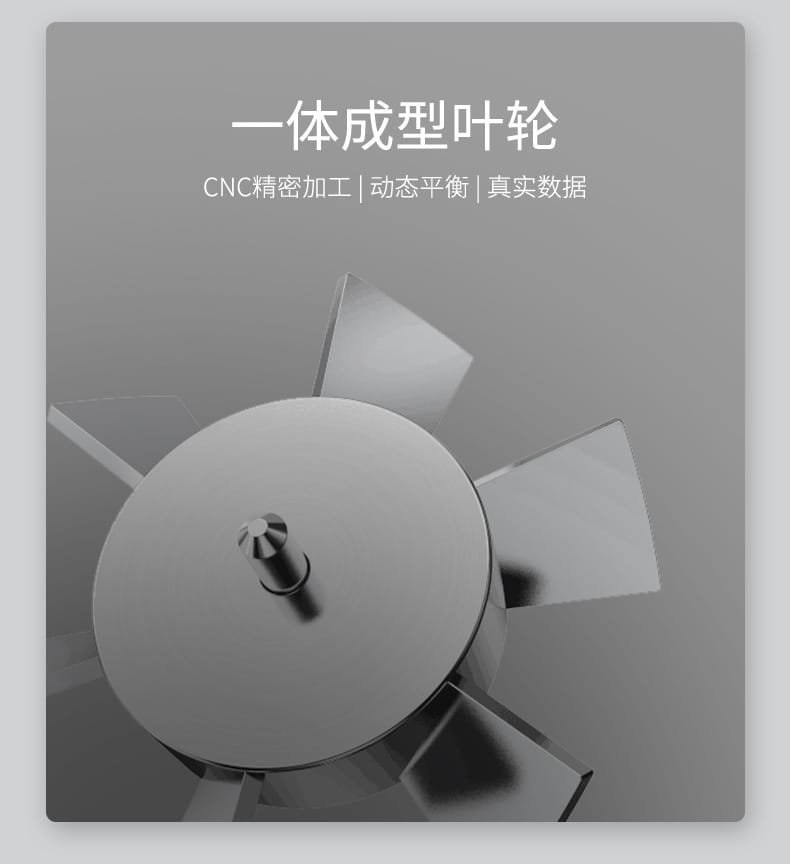

| 葉輪材質 |
2Cr13（常規）/ 雙相鋼 |
| 公稱壓力 |
1.0MPa / 1.6MPa / 2.5MPa / 6.3MPa |

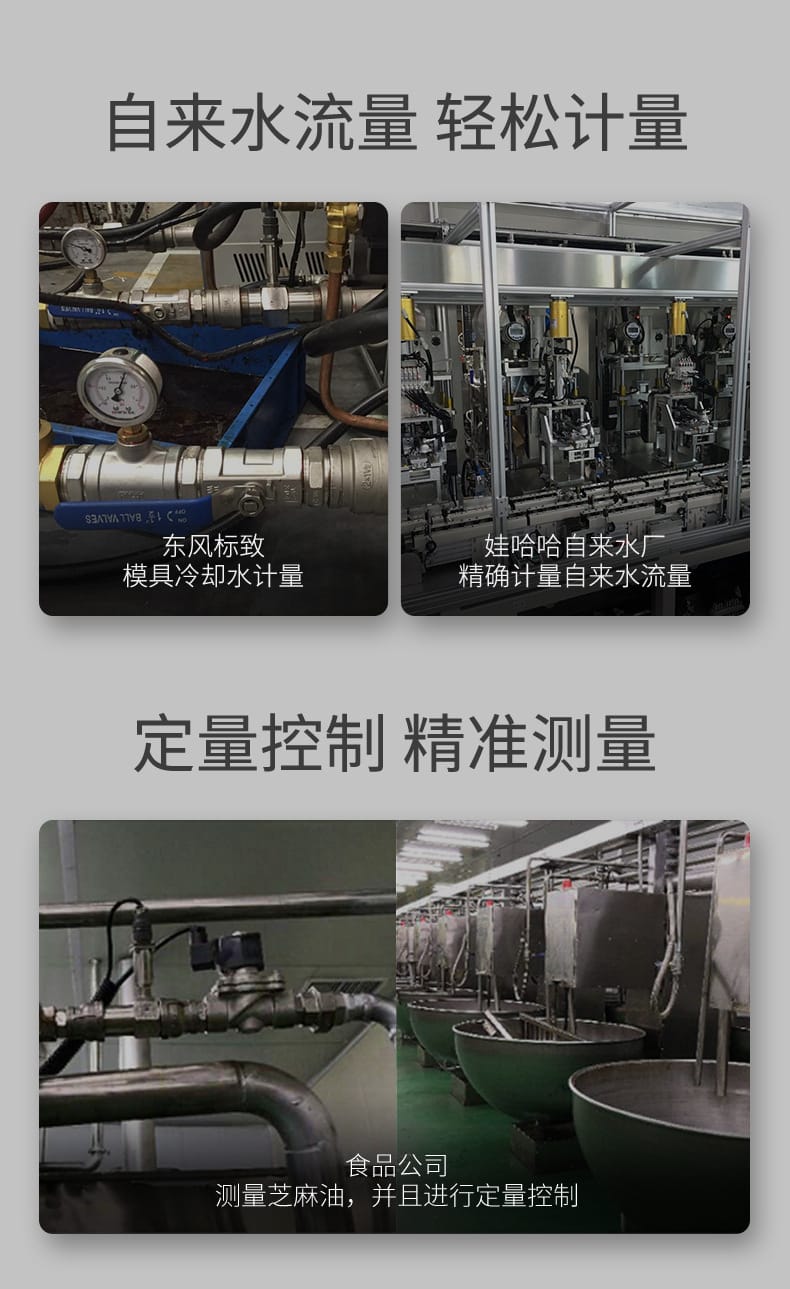

應用行業
- 食品飲料：自來水廠、飲料生產、食品公司（芝麻油定量控制）
- 石油化工：成品油、輕質原油、液化石油氣計量
- 機械制造：模具冷卻水計量、液壓油測量
- 汽車工業：東風標致等汽車制造
- 市政供水：自來水流量計量
典型客戶：中國石油、華為、娃哈哈、三一重工、清華大學、蒙牛、雪花啤酒、百事可樂、中策橡膠等。

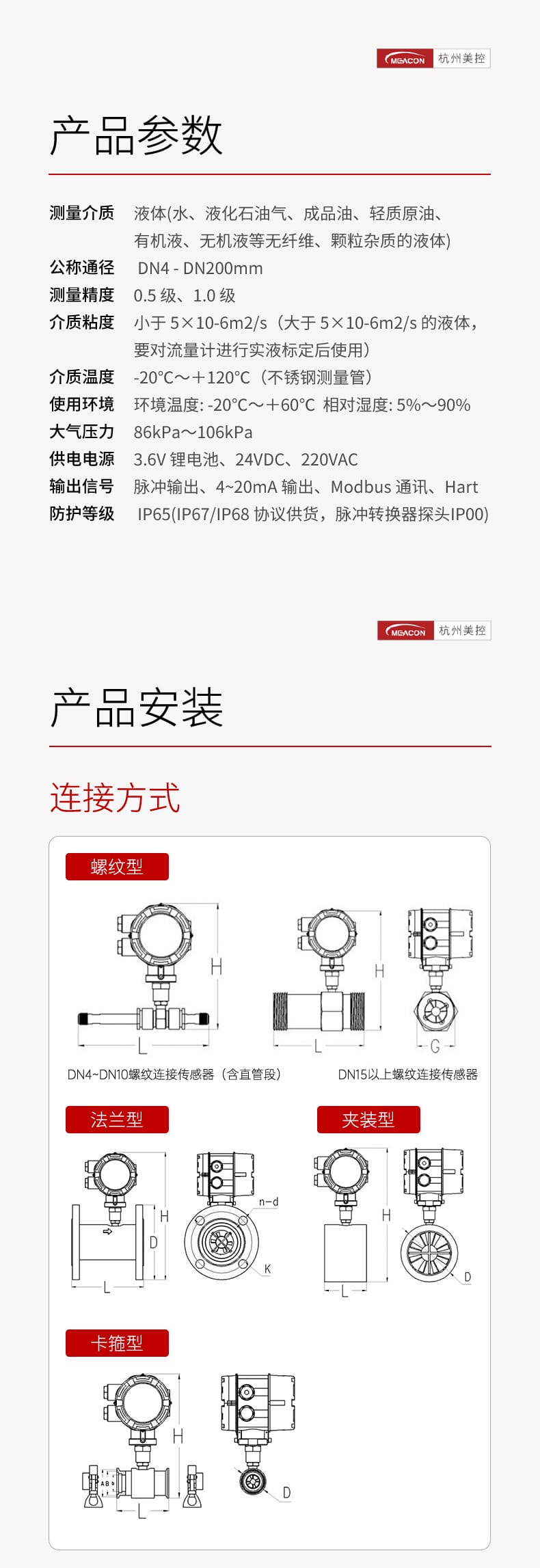

安裝條件
連接方式
| 類型 |
適用范圍 |
| 螺紋型 |
DN4 ~ DN10（含直管段）；DN15 ~ DN100 |
| 法蘭型 |
DN15 ~ DN200 |
| 夾裝型 |
可選 |
| 卡箍型 |
DN4 ~ DN100 |

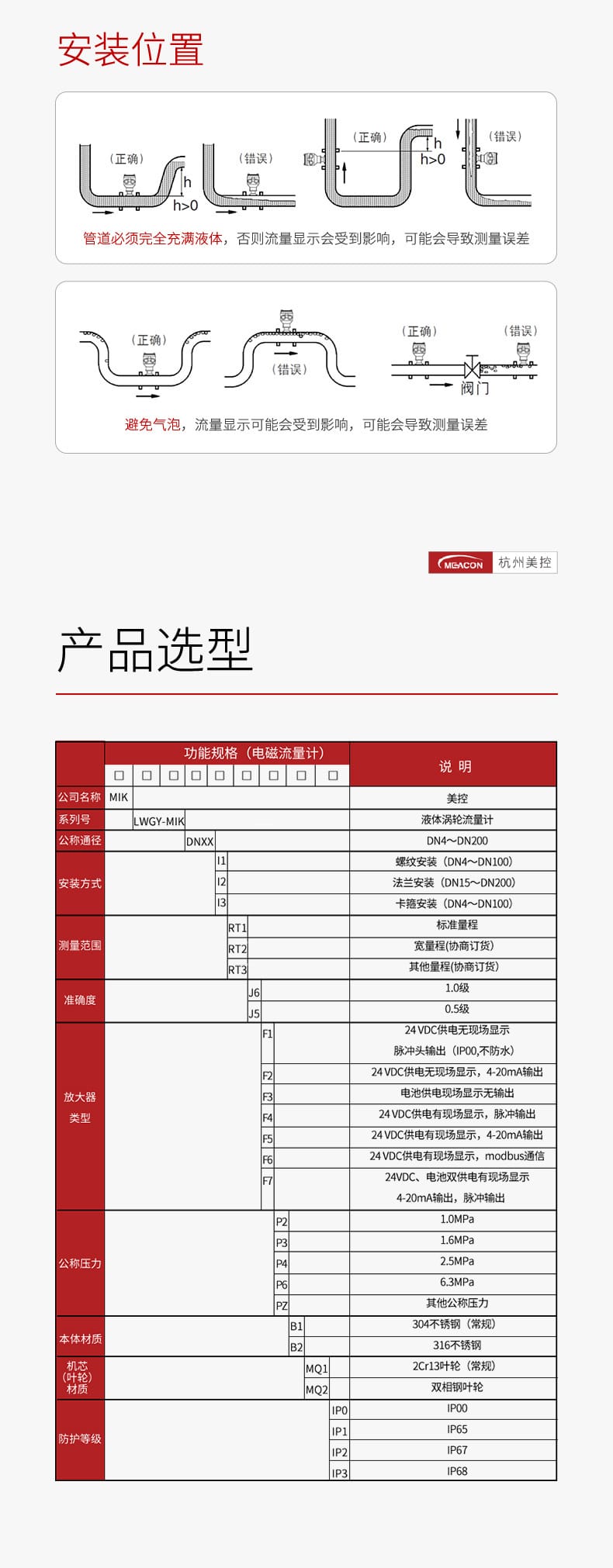

安裝位置要求
- 管道充滿要求：管道必須完全充滿液體，否則會導致測量誤差
- 氣泡避免：避免氣泡進入，否則會影響流量顯示精度
- 流向要求：注意安裝方向，確保介質流向正確
- 高度要求：安裝位置應滿足 h > 0 的高度條件
- 閥門位置：避免在特定位置安裝閥門導致測量錯誤
注意事項
- 粘度限制：介質粘度大于5×10??m2/s時，必須對流量計進行實液標定后使用
- 防護等級選擇：脈沖轉換器探頭為IP00不防水，需根據現場環境選擇合適防護等級
- 溫度限制：介質溫度不得超過+120℃，環境溫度不得超過+60℃
- 雜質限制：不適用于含纖維、顆粒雜質的液體
- 供電匹配：根據型號選擇正確的供電方式（鋰電池/24VDC/220VAC）

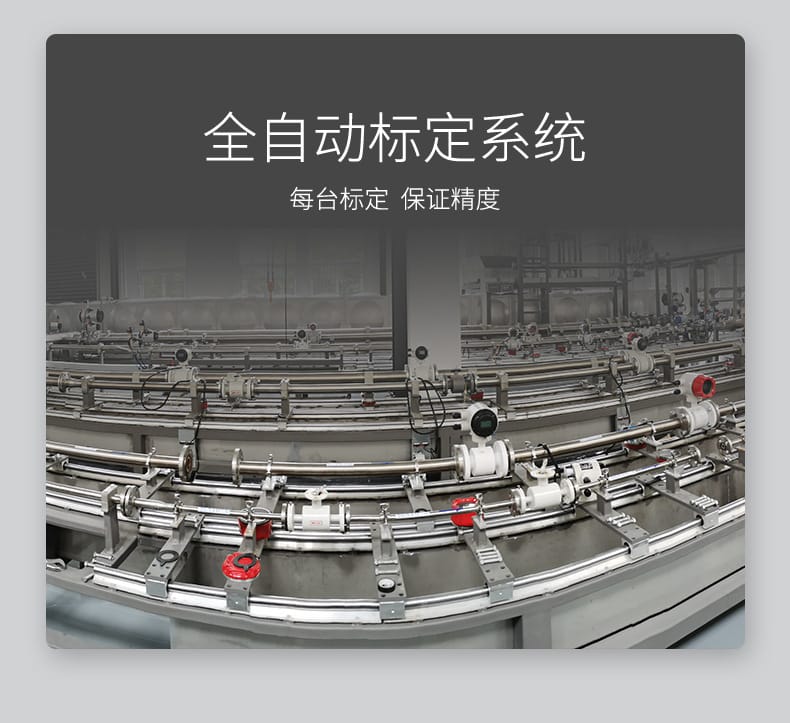

- 標定保障：每臺產品經全自動標定系統標定，確保精度
產品選型指南
| 選型代碼 |
說明 |
| 系列號 |
LWGY-MIK：液體渦輪流量計 |
| 公稱通徑 |
DN4 ~ DN200 |
| 安裝方式 |
11-螺紋 / 12-法蘭 / 13-卡箍 |
| 測量范圍 |
RT1-標準量程 / RT2-寬量程 / RT3-其他量程 |
| 準確度 |
J6-1.0級 / J5-0.5級 |
| 放大器類型 |
F1~F7（詳見技術參數表） |
| 公稱壓力 |
P2-1.0MPa / P3-1.6MPa / P4-2.5MPa / P6-6.3MPa |
| 本體材質 |
B1-304不銹鋼 / B2-316不銹鋼 |
| 葉輪材質 |
MQ1-2Cr13 / MQ2-雙相鋼 |
| 防護等級 |
IP0-IP00 / IP1-IP65 / IP2-IP67 / IP3-IP68 |
服務承諾
- 上門指導：專業工程師上門安裝調試
- 30天遠程指導：遠程技術支持
- 無理由退換：品質保障，售后無憂

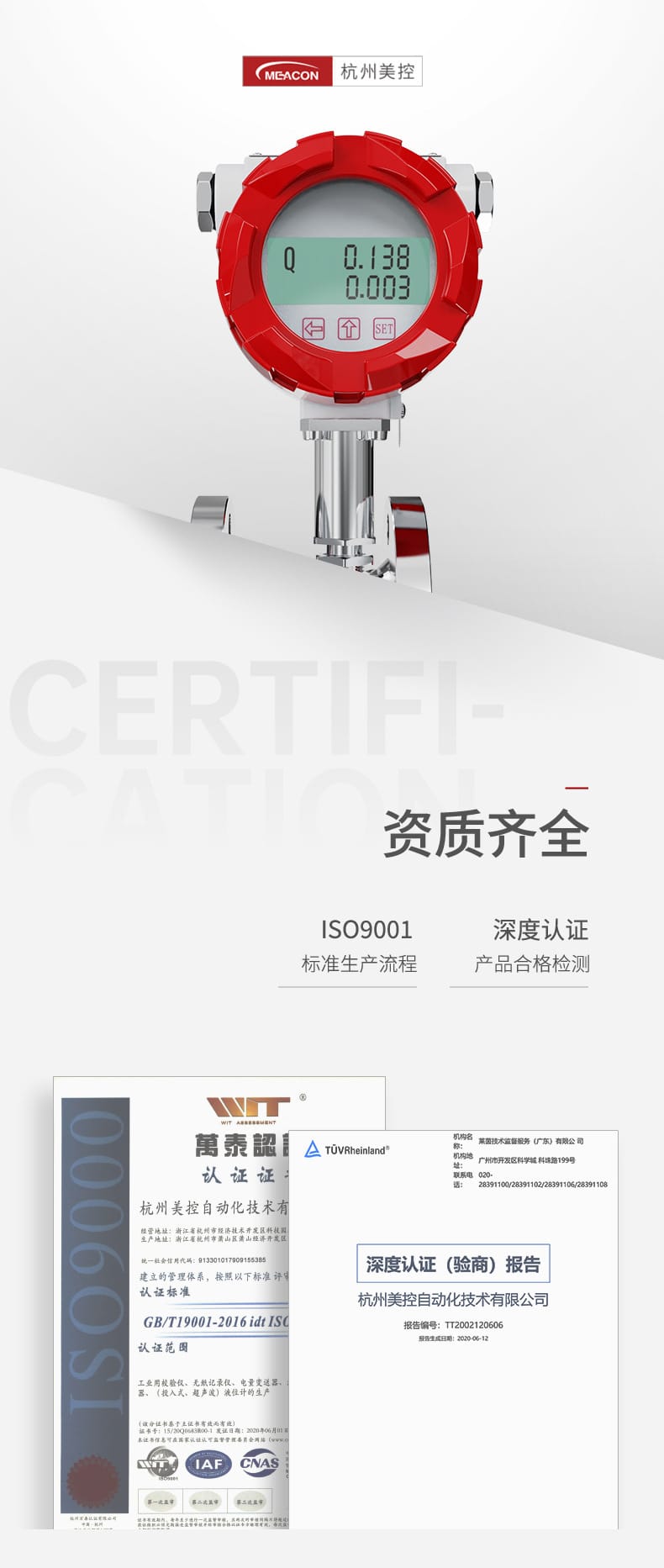

資質認證
- ISO9001質量管理體系認證（德國萊茵TüV深度認證）
- 國家高新技術企業
- 國家創新基金支持
- 幾十項專利證書及軟件著作權
