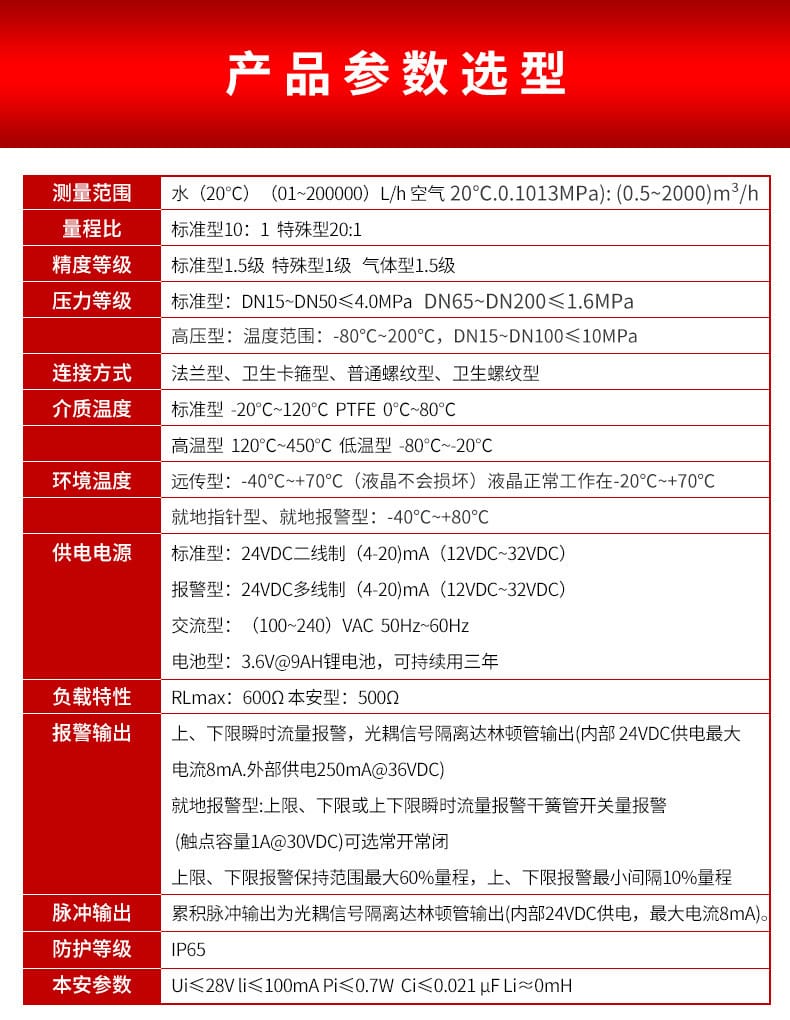

| 參數類別 | 技術指標 |
|---|---|
| 測量范圍 | 水(20℃)：(0.1~200000)L/h；空氣(20℃, 0.1013MPa)：(0.5~2000)m3/h |
| 量程比 | 標準型10:1 / 特殊型20:1 |
| 精度等級 | 標準型1.5級 / 特殊型1.0級 / 氣體型1.5級 |
| 壓力等級 | 標準型：DN15~DN50≤4.0MPa；DN65~DN200≤1.6MPa 高壓型：DN15~DN100≤10MPa（-80℃~200℃） |
| 介質溫度 | 標準型-20℃~120℃ / PTFE襯里0℃~80℃ 高溫型120℃~450℃ / 低溫型-80℃~-20℃ |
| 環境溫度 | 遠傳型-40℃~+70℃（液晶-20℃~+70℃正常工作）；指針型-40℃~+80℃ |
| 供電電源 | 標準型：24VDC二線制(4-20)mA（12~32VDC） 報警型：24VDC多線制(4-20)mA 交流型：(100~240)VAC 50/60Hz 電池型：3.6V@9AH鋰電池（續航三年） |
| 負載特性 | RLmax：600Ω；本安型：500Ω |

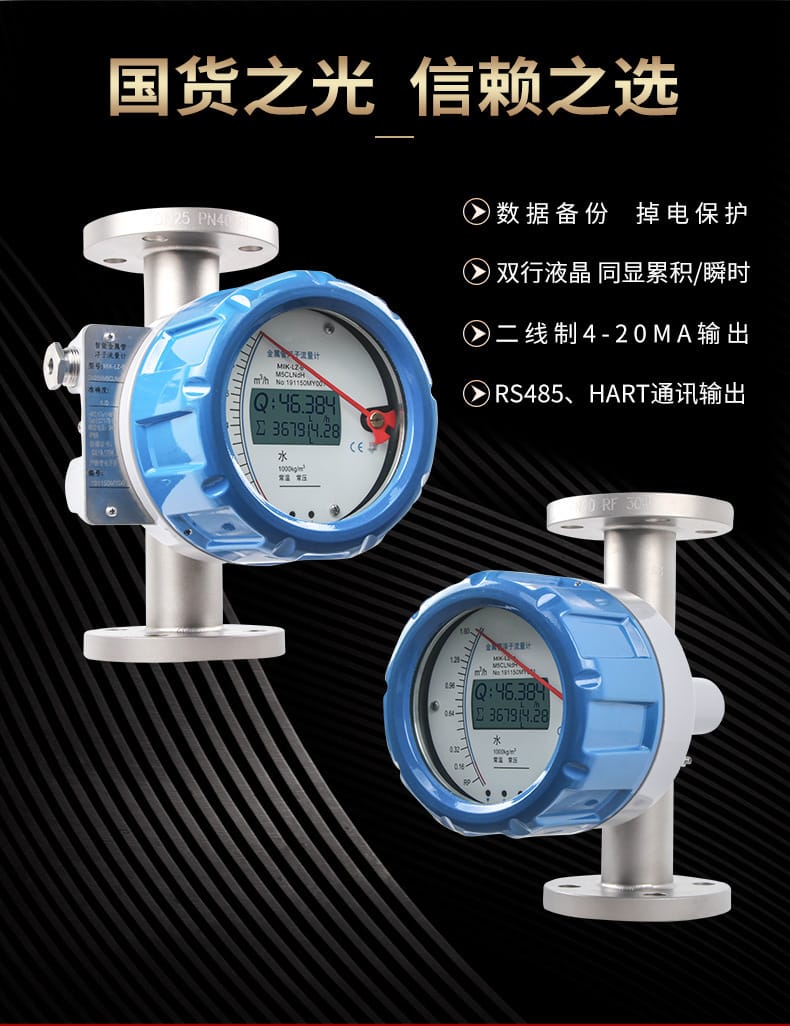

| 輸出信號 | 4-20mA模擬輸出、RS485通訊、HART協議、脈沖輸出 |
| 報警輸出 | 上下限瞬時流量報警，光耦隔離達林頓管輸出；干簧管開關量報警（觸點容量1A@30VDC） |
| 防護等級 | IP65 |
| 本安參數 | Ui≤28V / Ii≤100mA / Pi≤0.7W / Ci≤0.021μF / Li~0mH |

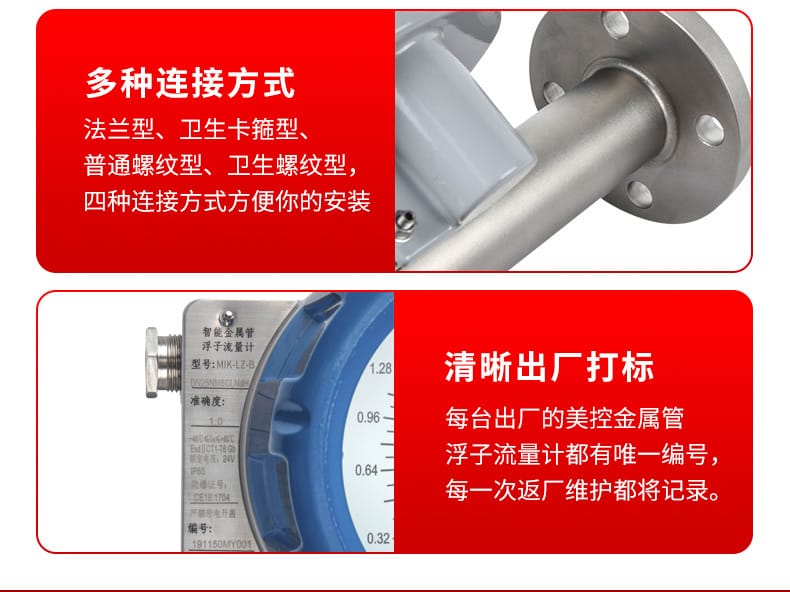

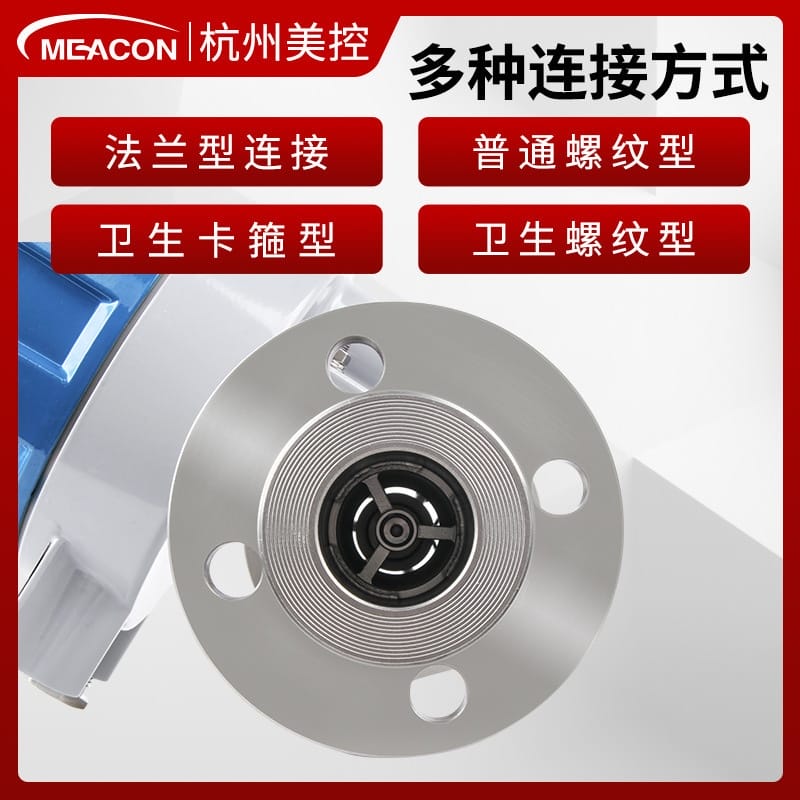

| 連接方式 | 法蘭型、衛生卡箍型、普通螺紋型、衛生螺紋型 |

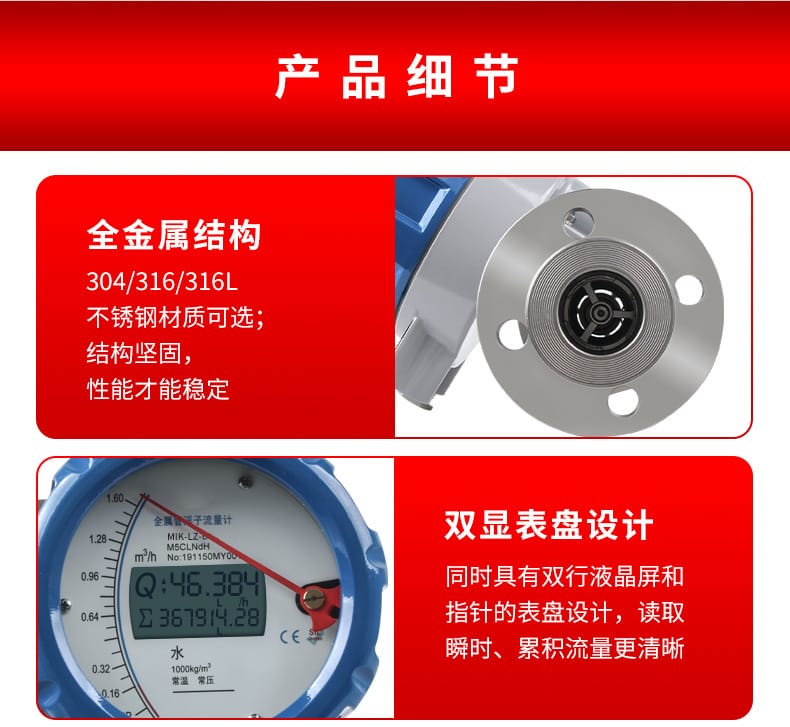

| 材質選擇 | 測量管及浮子：304/316/316L不銹鋼、聚四氟乙烯(F4)或其他定制材質 |
| 安裝要素 | 具體要求 |
|---|---|
| 安裝方向 | 垂直安裝（標準）或水平安裝（特殊訂貨），需確保介質流向與箭頭標識一致 |
| 直管段要求 | 上游≥5DN，下游≥3DN（DN為公稱通徑） |
| 管道支撐 | 流量計本體不得承受管道應力，需獨立支撐或加柔性連接 |
| 介質狀態 | 測量液體時需保證管道滿管；測量氣體時需確保無液滴夾帶 |
| 振動限制 | 安裝位置應遠離強振動源，必要時選用阻尼型（M3） |
| 保溫要求 | 高溫型（>120℃）或低溫型需配套夾套保溫/冷卻裝置 |
| 電氣連接 | 電纜入口M20×1.5，需確保密封可靠；本安型需配套安全柵 |
| 環境要求 | 避免強電磁干擾，戶外安裝需加裝防護罩 |
?? 防爆安全：本產品嚴禁用于防爆場合，防爆區域請選用專用防爆型儀表
