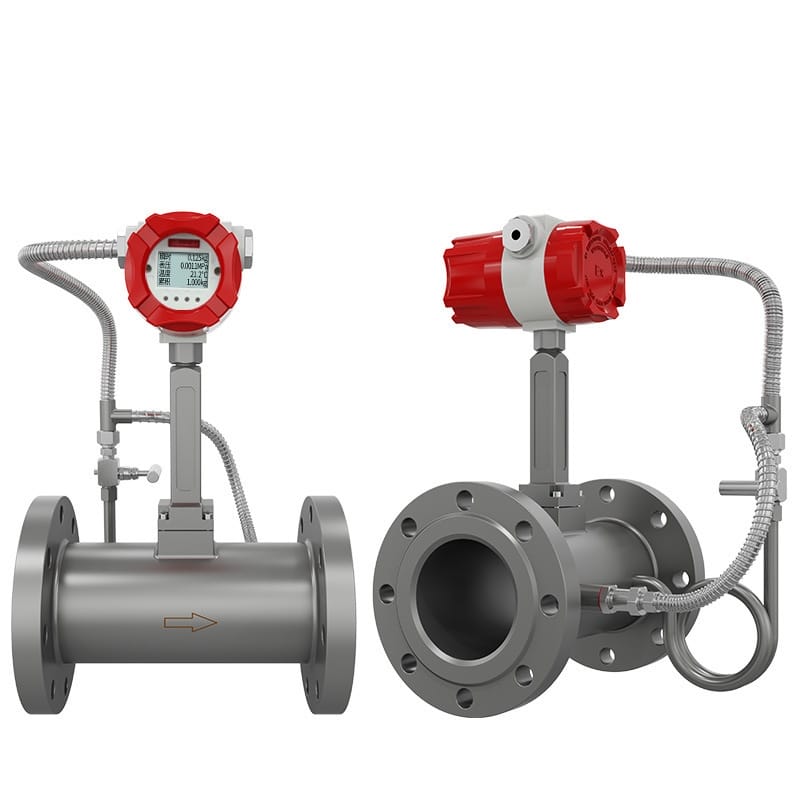

美控渦街流量計溫壓補償蒸汽壓縮高溫高壓管道紡織印染數顯流量計

核心特點

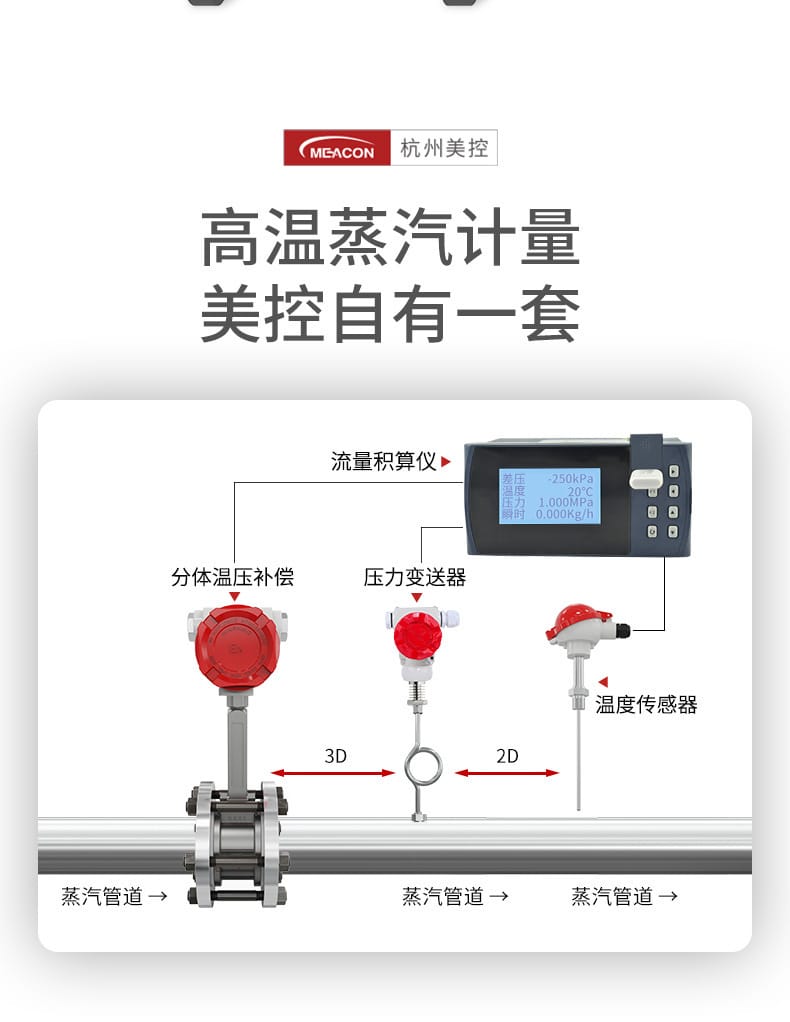

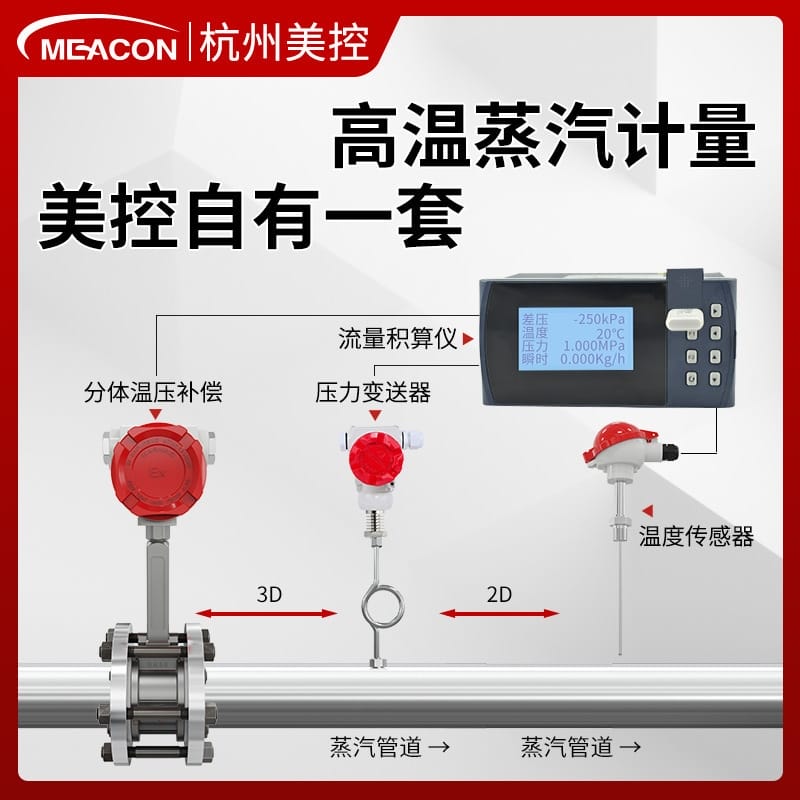

溫壓補償一體化設計：集成溫度、壓力傳感器，自動補償蒸汽密度變化，確保計量精度
寬溫域測量：支持-40℃至+260℃介質溫度，滿足高溫蒸汽計量需求
多信號輸出：支持4-20mA、脈沖、RS485、HART等多種通訊協議
高精度等級：液體測量精度達1.0級，氣體/蒸汽測量精度達1.0-1.5級
不銹鋼表體材質：耐腐蝕、耐高溫，適用于惡劣工況環境
IP65防護等級：防塵防水，適應工業現場復雜環境
雙電源供電：支持24VDC或鋰電池3.6V供電，電池續航超2年

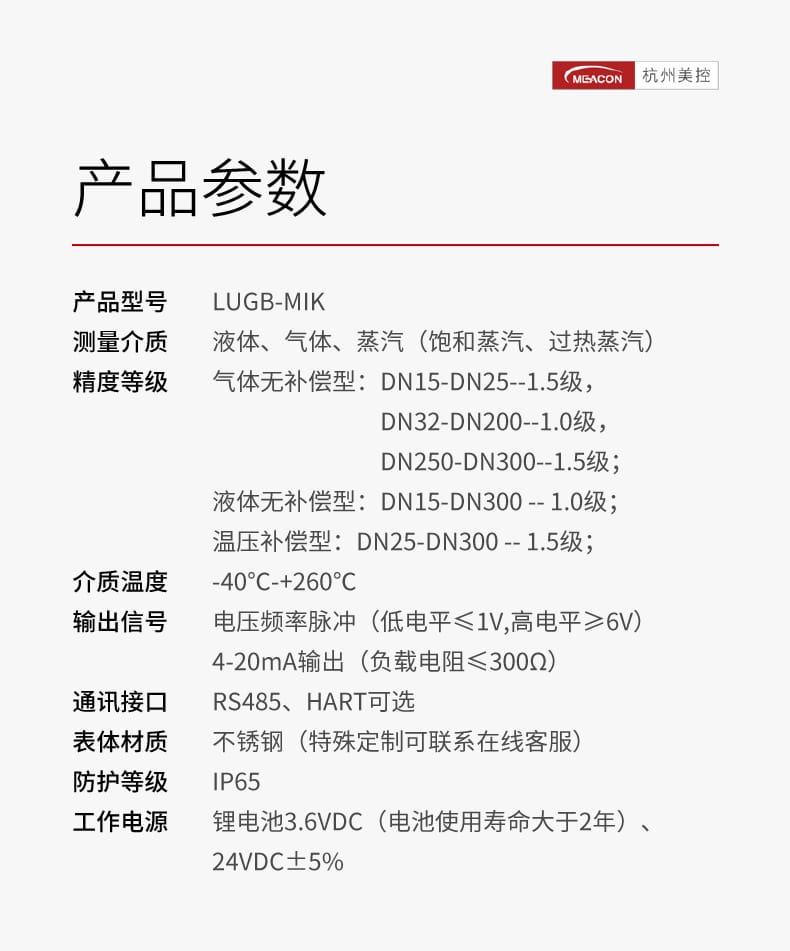

技術參數

參數項	規格說明
產品型號	LUGB-MIK
測量介質	液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）
精度等級	氣體無補償型：DN15-DN25為1.5級，DN32-DN200為1.0級，DN250-DN300為1.5級；液體無補償型：DN15-DN300為1.0級；溫壓補償型：DN25-DN300為1.5級
介質溫度	-40℃ ~ +260℃
輸出信號	電壓頻率脈沖（低電平≤1V，高電平≥6V）、4-20mA（負載電阻≤300Ω）
通訊接口	RS485、HART（可選）
表體材質	不銹鋼（特殊材質可定制）
防護等級	IP65
工作電源	鋰電池3.6VDC（續航>2年）或24VDC±5%

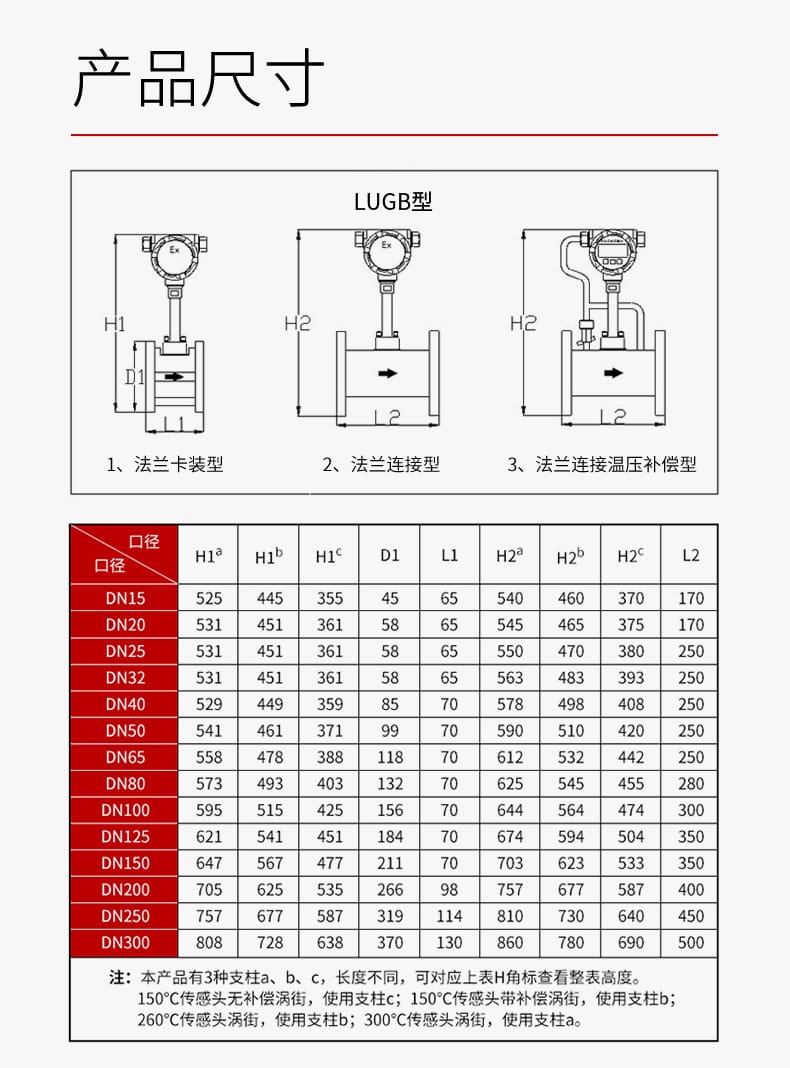

產品尺寸規格

口徑	H1a	H1b	H1c	D1	L1	H2a	H2b	H2c	L2
DN15	525	445	355	45	65	540	460	370	170
DN20	531	451	361	58	65	545	465	375	170
DN25	531	451	361	58	65	550	470	380	250
DN32	531	451	361	58	65	563	483	393	250
DN40	529	449	359	85	70	578	498	408	250
DN50	541	461	371	99	70	590	510	420	250
DN65	558	478	388	118	70	612	532	442	250
DN80	573	493	403	132	70	625	545	455	280
DN100	595	515	425	156	70	644	564	474	300
DN125	621	541	451	184	70	674	594	504	350
DN150	647	567	477	211	70	703	623	533	350
DN200	705	625	535	266	98	757	677	587	400
DN250	757	677	587	319	114	810	730	640	450
DN300	808	728	638	370	130	860	780	690	500

支柱選型說明：本產品配備a、b、c三種長度支柱，150℃?zhèn)鞲蓄^無補償渦街選用支柱c；150℃?zhèn)鞲蓄^帶補償渦街選用支柱b；260℃?zhèn)鞲蓄^渦街選用支柱b；300℃?zhèn)鞲蓄^渦街選用支柱a。

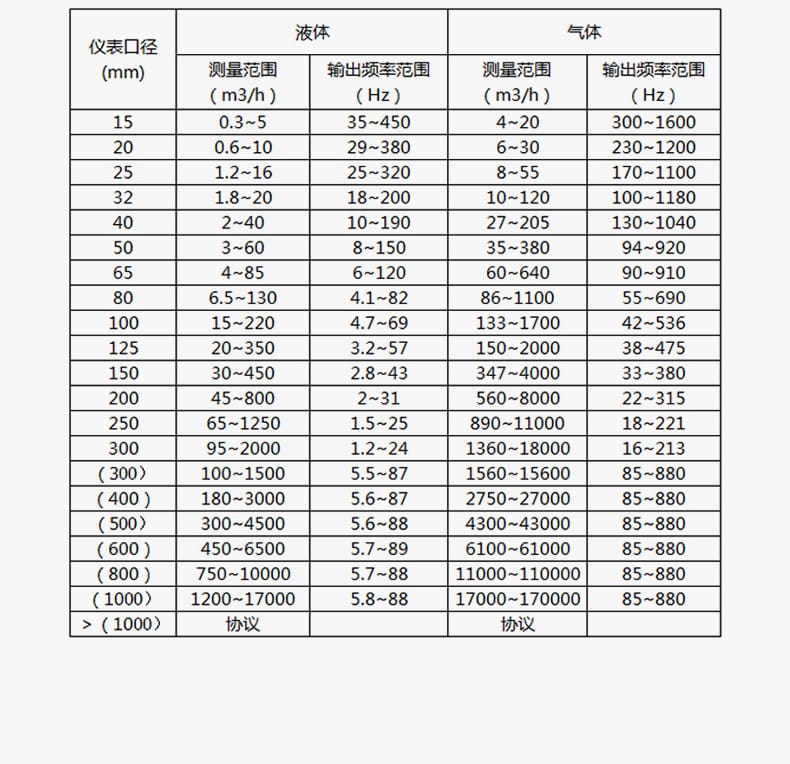

流量測量范圍

儀表口徑	液體測量范圍(m3/h)	液體頻率范圍(Hz)	氣體測量范圍(m3/h)	氣體頻率范圍(Hz)
15	0.3~5	35~450	4~20	300~1600
20	0.6~10	29~380	6~30	230~1200
25	1.2~16	25~320	8~55	170~1100
32	1.8~20	18~200	10~120	100~1180
40	2~40	10~190	27~205	130~1040
50	3~60	8~150	35~380	94~920
65	4~85	6~120	60~640	90~910
80	6.5~130	4.1~82	86~1100	55~690
100	15~220	4.7~69	133~1700	42~536
125	20~350	3.2~57	150~2000	38~475
150	30~450	2.8~43	347~4000	33~380
200	45~800	2~31	560~8000	22~315
250	65~1250	1.5~25	890~11000	18~221
300	95~2000	1.2~24	1360~18000	16~213

應用行業

紡織印染行業：染缸蒸汽計量、高溫蒸汽能耗管理
石油化工行業：蒸汽管道計量、過程控制
電力能源行業：鍋爐蒸汽計量、熱電聯產
食品飲料行業：CIP清洗蒸汽計量、殺菌工藝
制藥行業：純蒸汽計量、SIP滅菌系統
造紙行業：干燥機蒸汽計量、能耗優化

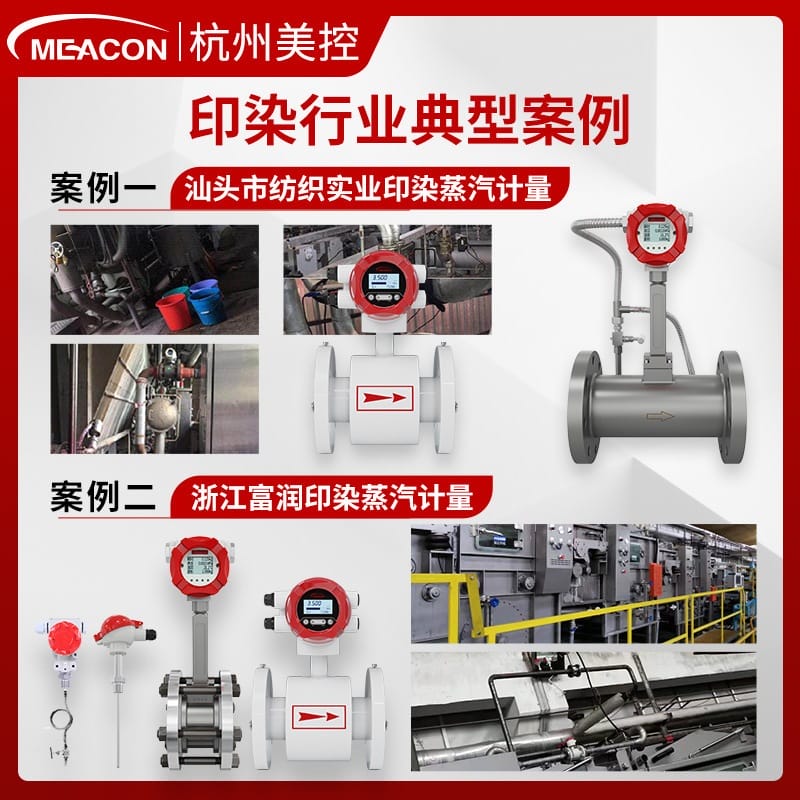

典型應用案例

案例	客戶	應用詳情

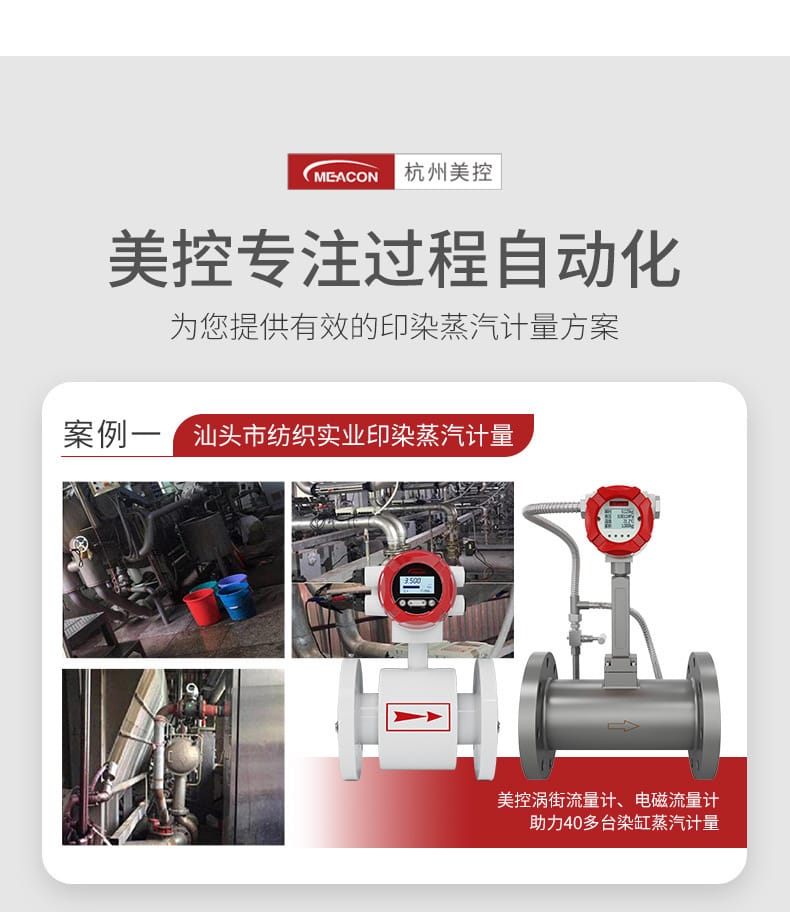

案例一	汕頭市紡織實業	美控渦街流量計、電磁流量計助力40多臺染缸蒸汽計量

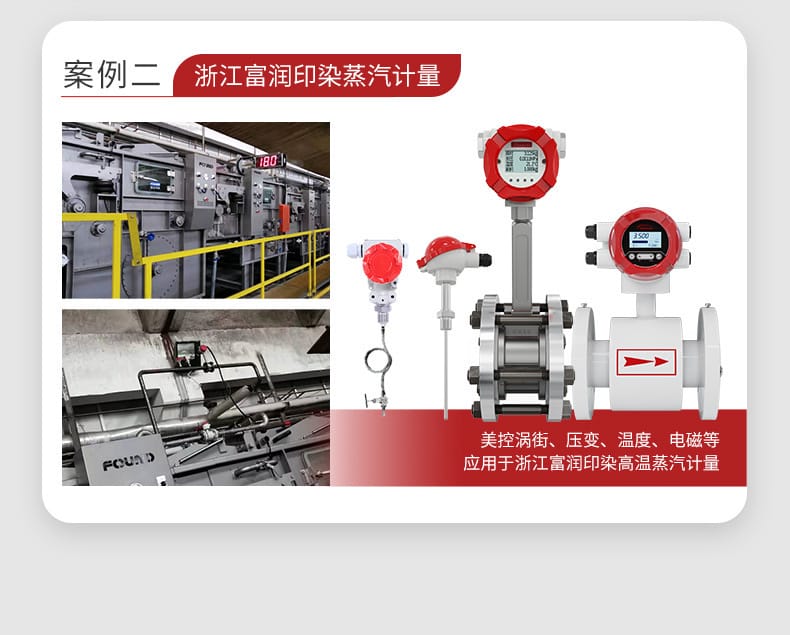

案例二	浙江富潤印染	美控渦街、壓力變送器、溫度傳感器、電磁流量計等應用于高溫蒸汽計量

安裝條件

管道要求

流量計前后直管段要求：前直管段≥15D，后直管段≥5D（D為管道公稱直徑）
管道內徑應與流量計口徑一致，偏差≤3%
管道內壁應清潔、無銹蝕、無焊渣

安裝位置

優先選擇水平安裝，流體流向應與流量計箭頭標識一致
避免安裝在管道最高點或最低點（防止氣泡或雜質積聚）
遠離強電磁干擾源、振動源和熱源
溫壓補償型需確保溫度、壓力傳感器安裝位置符合規范

環境要求

環境溫度：-20℃ ~ +60℃
相對濕度：≤85%RH
避免陽光直射和雨淋
防爆區域需選用防爆型產品

電氣連接

信號電纜應采用屏蔽電纜，單端接地
電源電壓穩定，波動范圍≤±5%
接地電阻≤4Ω

注意事項

介質要求：被測介質應單相，不含大量雜質、纖維或顆粒，否則需加裝過濾器
蒸汽計量：蒸汽計量需保證蒸汽干度≥85%，過熱度≥5℃
溫壓補償：溫壓補償型儀表需定期校驗溫度、壓力傳感器，確保補償精度
防雷保護：室外安裝建議加裝防雷保護器
定期維護：建議每12個月進行一次零點校準和量程校驗
電池更換：電池供電型儀表需關注電池電量，及時更換避免數據丟失
禁止操作：嚴禁在帶壓狀態下拆卸儀表，嚴禁超量程使用
存儲運輸：運輸過程中防止劇烈振動和碰撞，存儲環境應干燥通風
