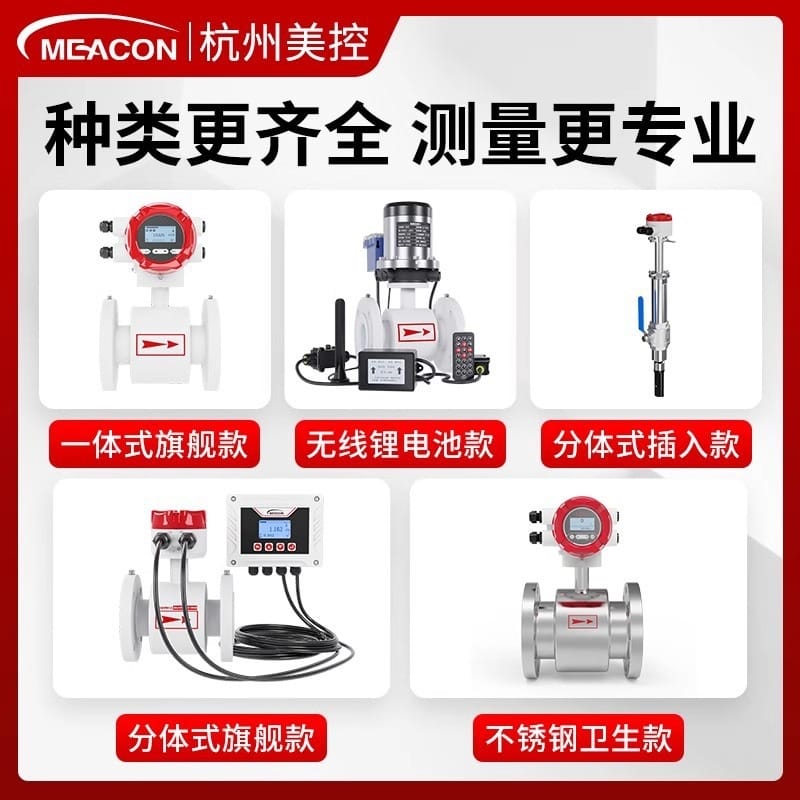

美控智能管道式電磁流量計（DN25/DN50）
產品概述

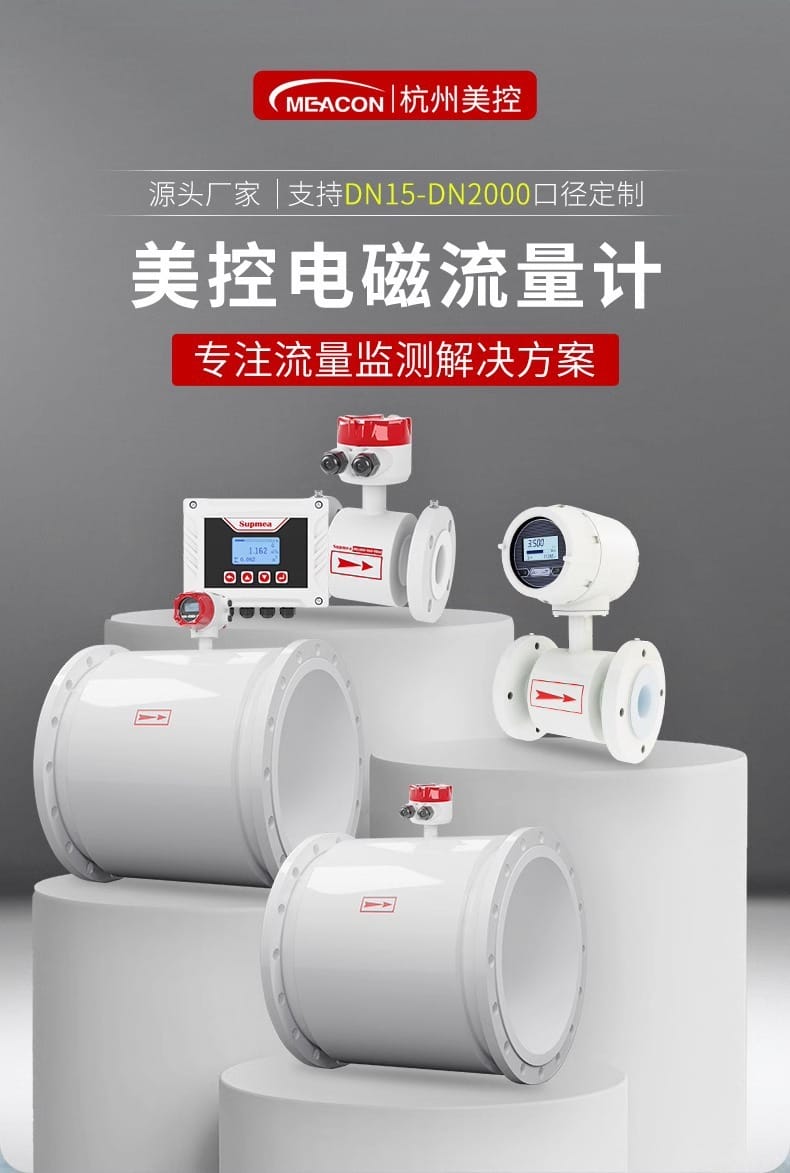

美控（MEACON/杭州美控）智能直顯經濟型電磁流量計，專注流量監測解決方案，支持DN15-DN2000全口徑定制，適用于自來水、廢水、泥漿等導電液體介質的精準流量測量。
核心特點
| 特性 |
說明 |
| 源頭廠家直供 |

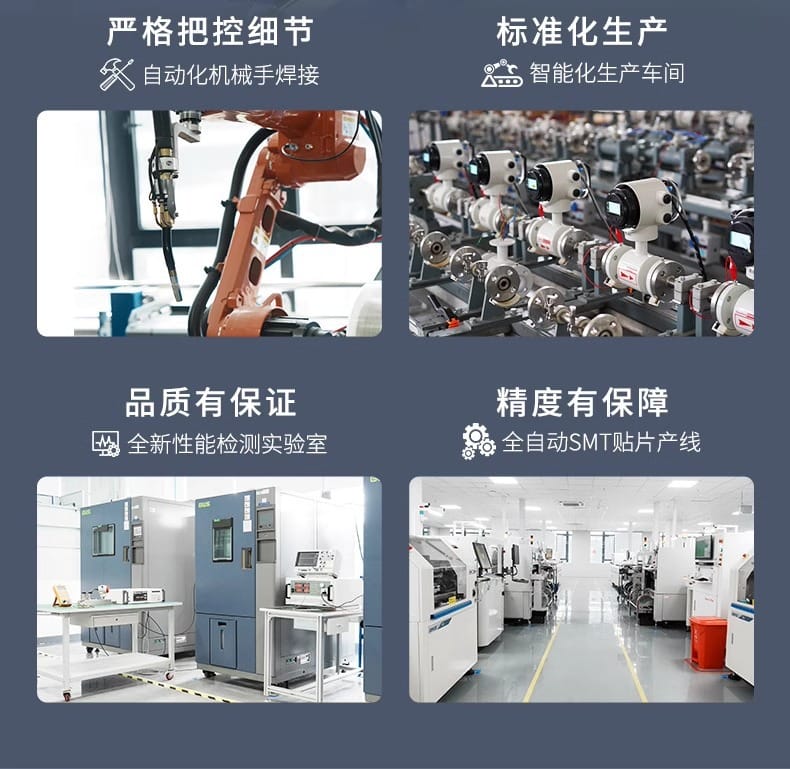

45000m2現代化智能廠房，年產300000套傳感設備 |
| 高精度標定 |

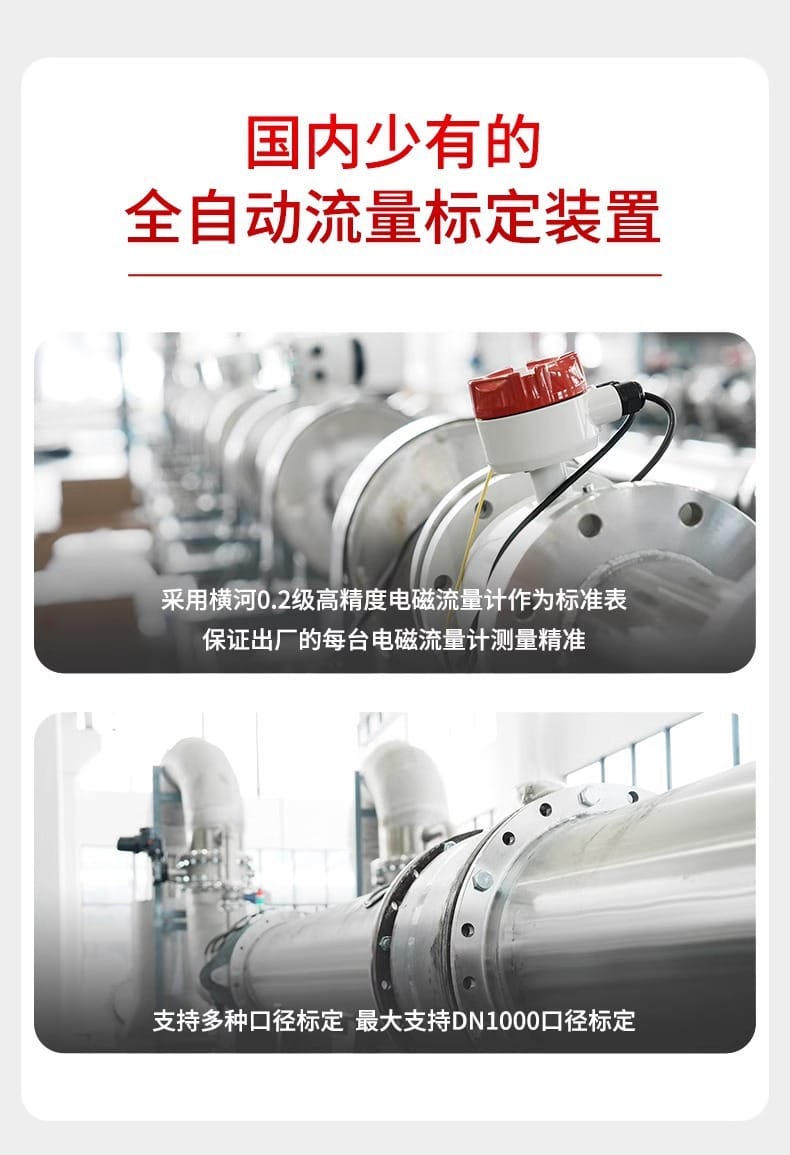

國內少有的全自動流量標定裝置，采用橫河0.2級高精度電磁流量計作為標準表，最大支持DN1000口徑標定 |
| 權威認證 |
國家標準主要起草單位、6G"專精特新"企業、中國儀器儀表學會理事單位，擁有近100項技術專利 |
| 智能轉化器 |

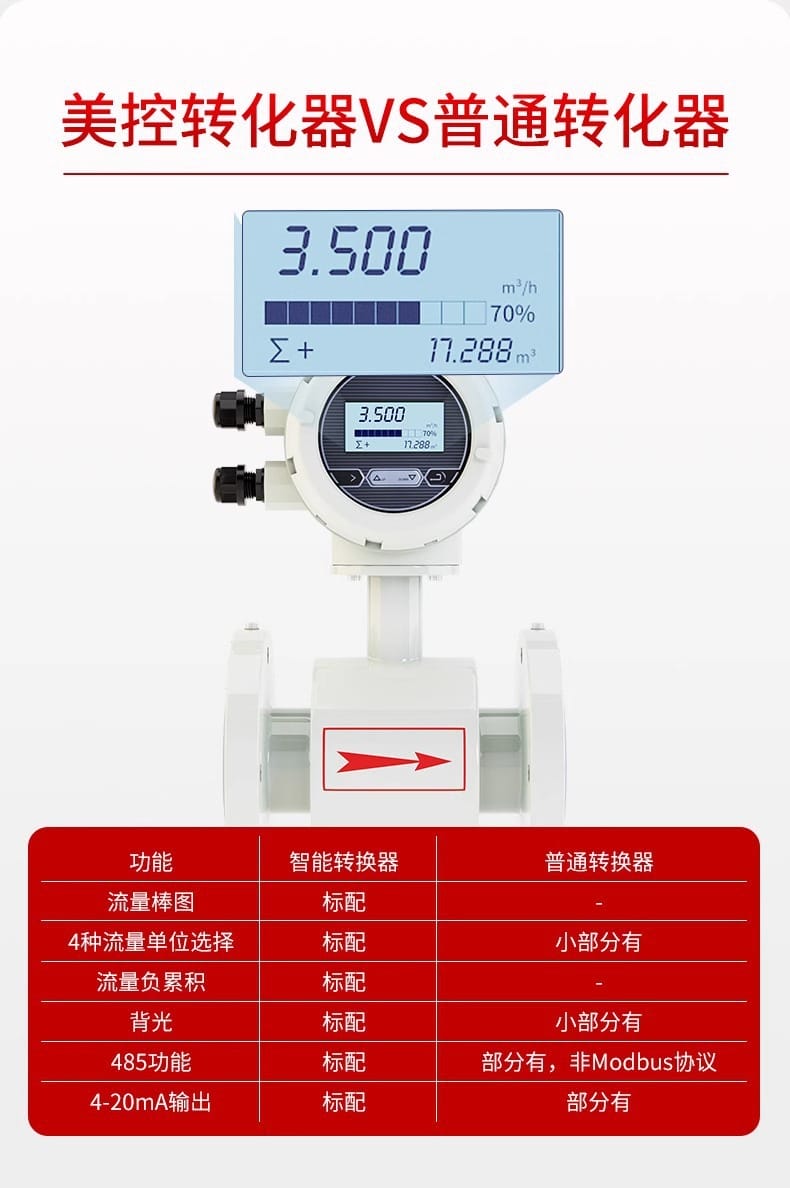

標配流量棒圖、4種流量單位選擇、流量負累積、背光顯示、485 Modbus協議、4-20mA輸出 |
| 品質保障 |

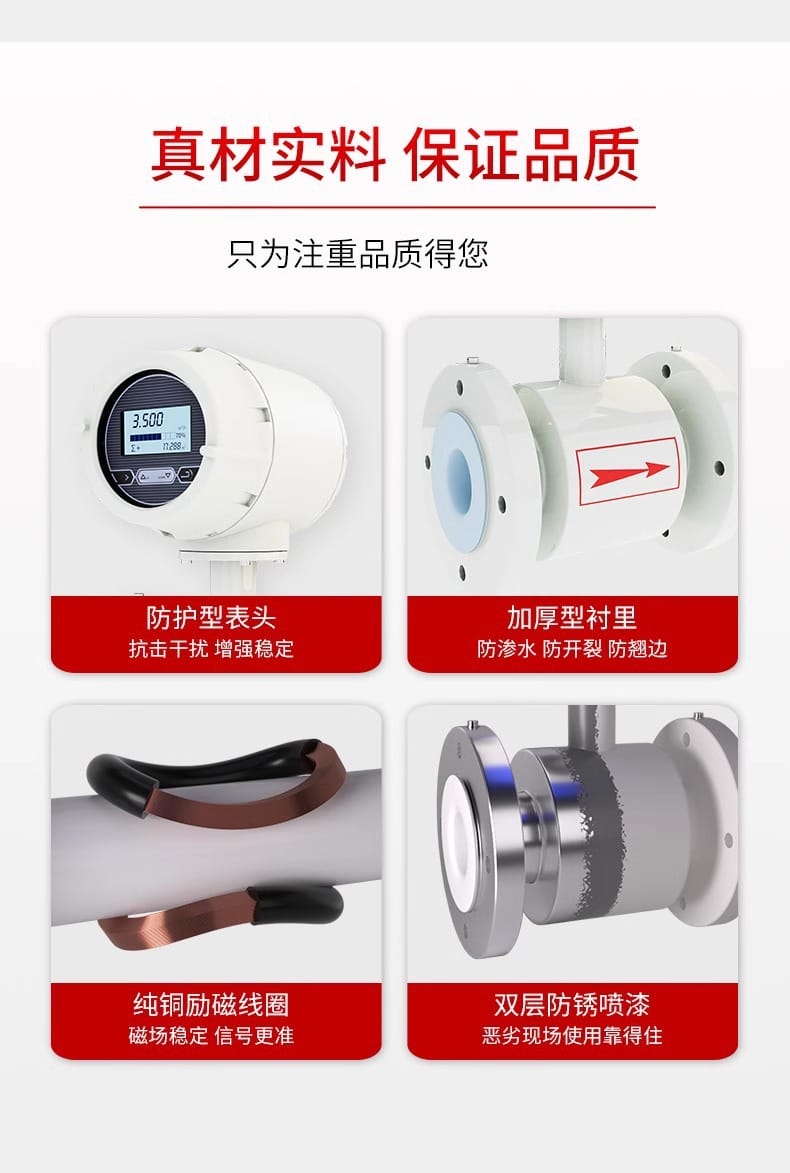

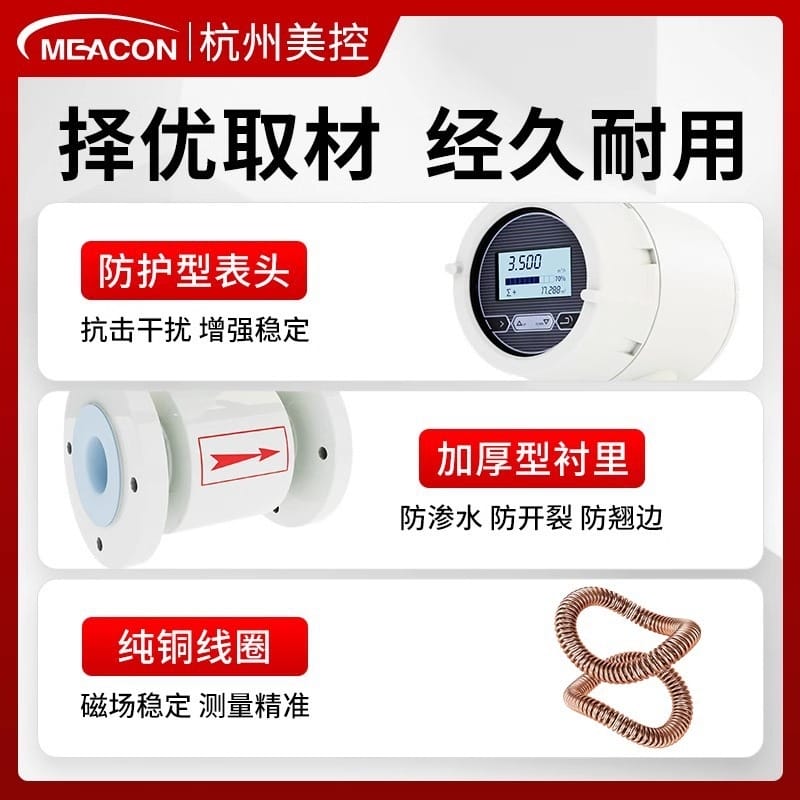

防護型表頭、加厚型襯里、純銅勵磁線圈、雙層防銹噴漆 |
| CNAS認可實驗室 |
可出具帶有CNAS標識的校準報告 |
| 完善售后 |
2年質保，終身維護，全國30+服務辦事處 |

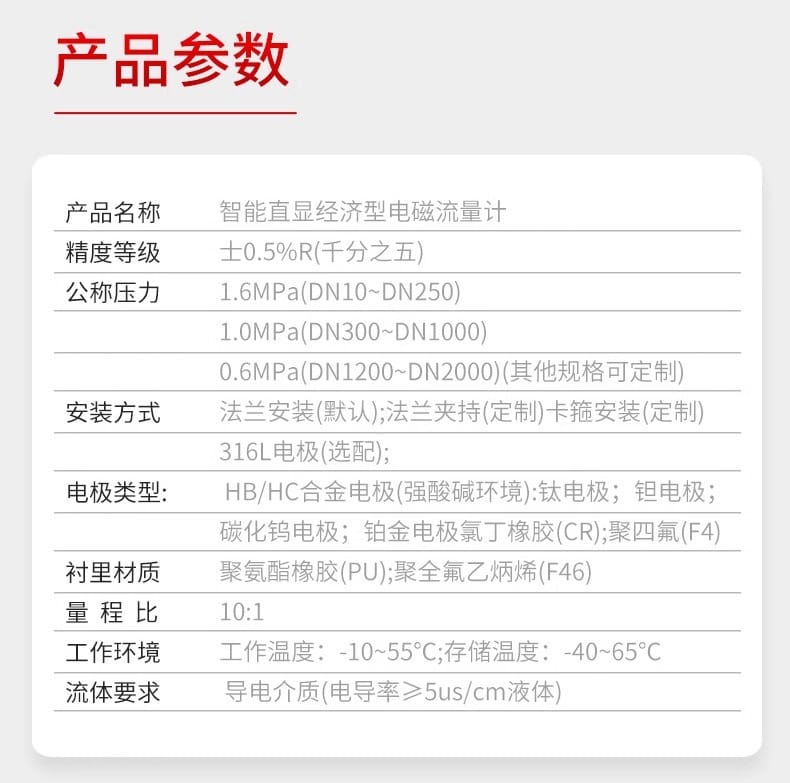

技術參數
| 參數項 |
規格 |
| 產品名稱 |
智能直顯經濟型電磁流量計 |
| 精度等級 |
±0.5%R（千分之五）/ ±1.0%R 可選 |
| 公稱壓力 |
1.6MPa（DN10~DN250）；1.0MPa（DN300~DN1000）；0.6MPa（DN1200~DN2000） |
| 安裝方式 |
法蘭安裝（默認）；法蘭夾持（定制）；卡箍安裝（定制） |
| 電極類型 |
316L電極（標配）；HB/HC合金電極（強酸堿）；鈦電極；鉭電極；碳化鎢電極；鉑金電極 |

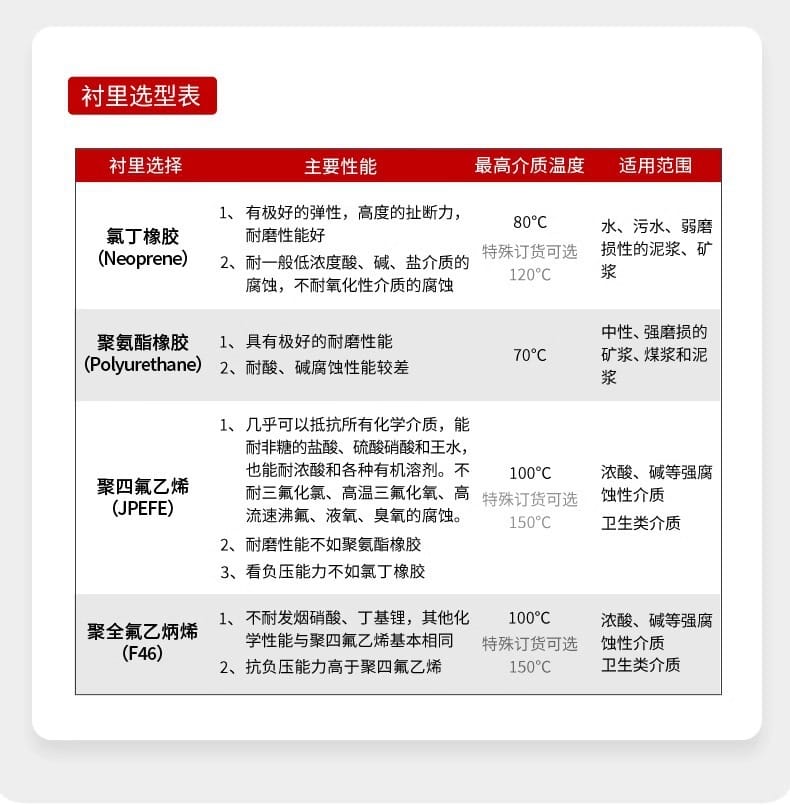

| 襯里材質 |
氯丁橡膠（CR）；聚四氟乙烯（F4）；聚氨酯橡膠（PU）；聚全氟乙丙烯（F46） |
| 量程比 |
10:1 |
| 工作溫度 |
-10~55℃ |
| 存儲溫度 |
-40~65℃ |
| 流體要求 |
導電介質，電導率≥5μs/cm |
| 設計壽命 |
3年以上 |

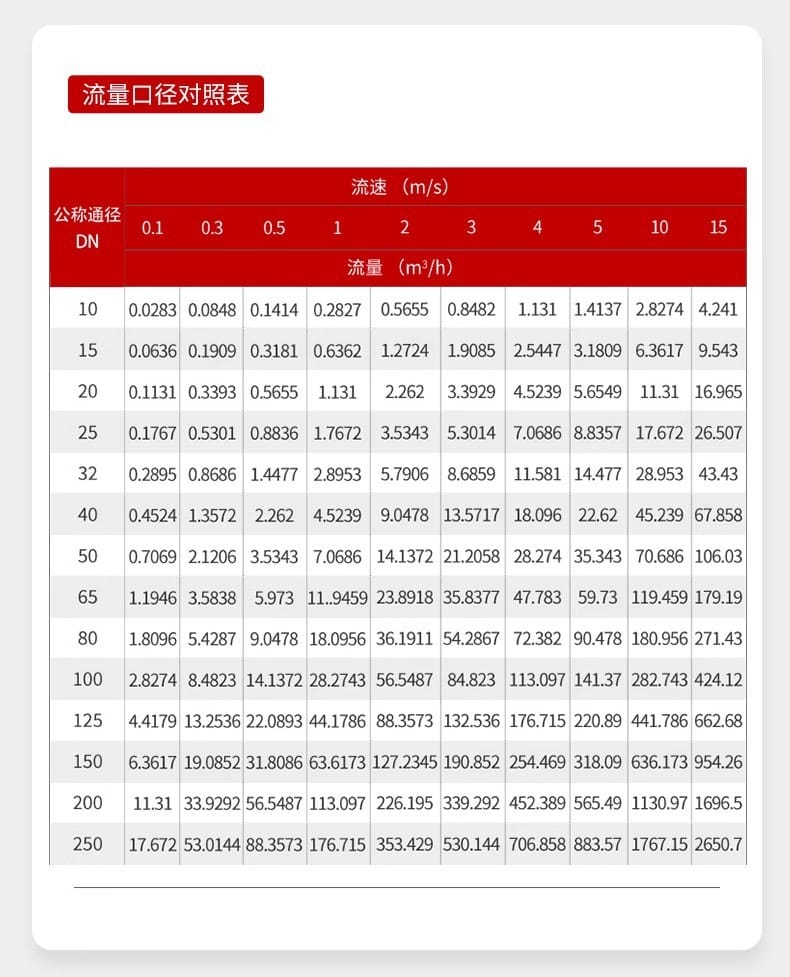

流量口徑對照表（部分）
| 公稱通徑 |
0.3m/s |
0.5m/s |
1m/s |
2m/s |
3m/s |
5m/s |
| DN25 |
0.53 |
0.88 |
1.77 |
3.53 |
5.30 |
8.84 |
| DN50 |
2.12 |
3.53 |
7.07 |
14.14 |
21.21 |
35.34 |
| DN65 |
3.58 |
5.97 |
11.95 |
23.89 |
35.84 |
59.73 |
| DN80 |
5.43 |
9.05 |
18.10 |
36.19 |
54.29 |
90.48 |
| DN100 |
8.48 |
14.14 |
28.27 |
56.55 |
84.82 |
141.37 |
| DN150 |
19.09 |
31.81 |
63.62 |
127.23 |
190.85 |
318.09 |
| DN200 |
33.93 |
56.55 |
113.10 |
226.20 |
339.29 |
565.49 |
流量單位：m3/h

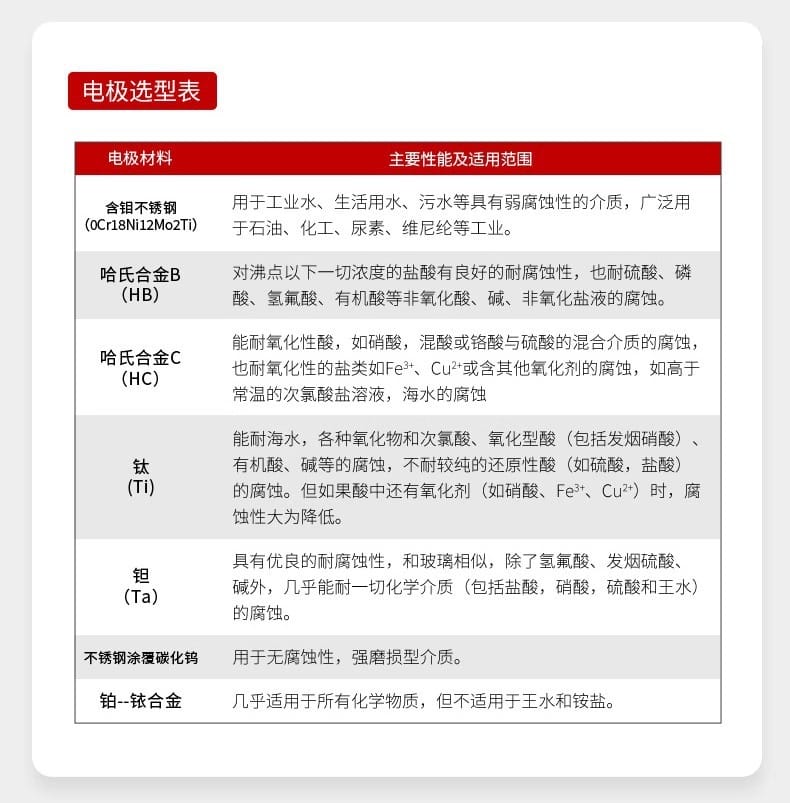

電極選型指南
| 電極材料 |
主要性能及適用范圍 |
| 含鉬不銹鋼（316L） |
工業水、生活用水、污水等弱腐蝕性介質；廣泛用于石油、化工、尿素、維尼綸等工業 |
| 哈氏合金B(yǎng)（HB） |
沸點以下一切濃度鹽酸；耐硫酸、磷酸、氫氟酸、有機酸等非氧化酸、堿、非氧化鹽液 |
| 哈氏合金C（HC） |
氧化性酸（硝酸、混酸、鉻酸與硫酸混合介質）；耐氧化性鹽類（Fe3?、Cu2?） |
| 鈦電極 |
海水、氯化物、次氯酸鹽、氧化性酸（包括發煙硝酸） |
| 鉭電極 |
除氫氟酸、發煙硫酸、堿外的絕大部分化學介質 |
| 碳化鎢電極 |
紙漿、泥漿、礦漿等磨損性介質 |
| 鉑金電極 |
各種酸、堿、鹽等強腐蝕性介質 |

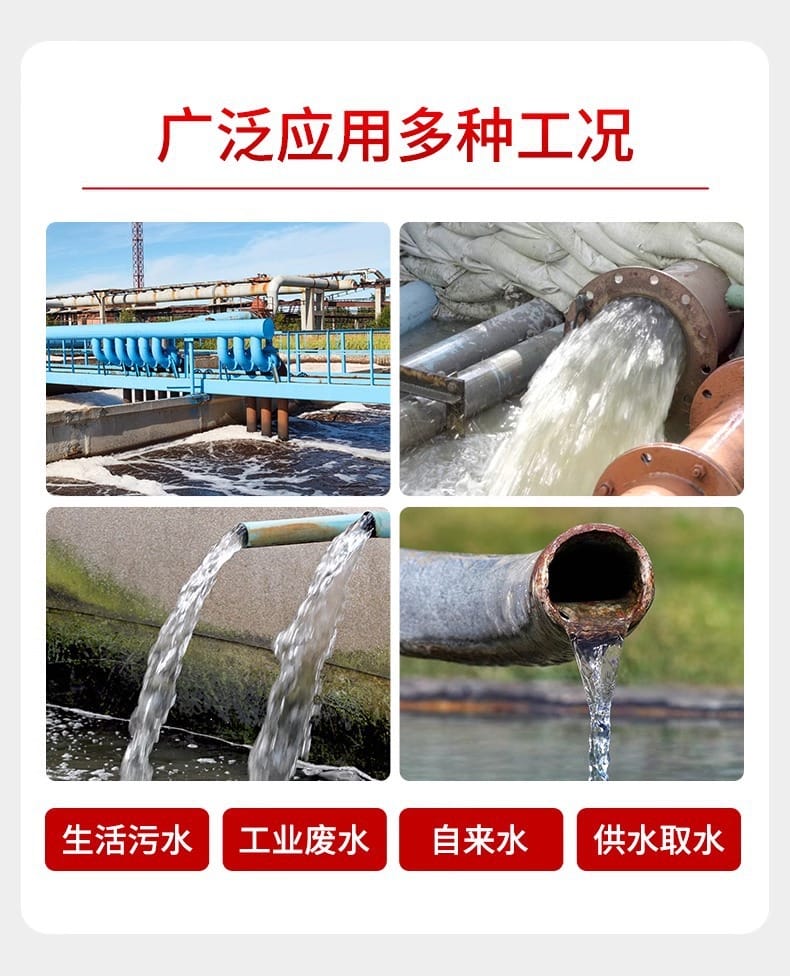

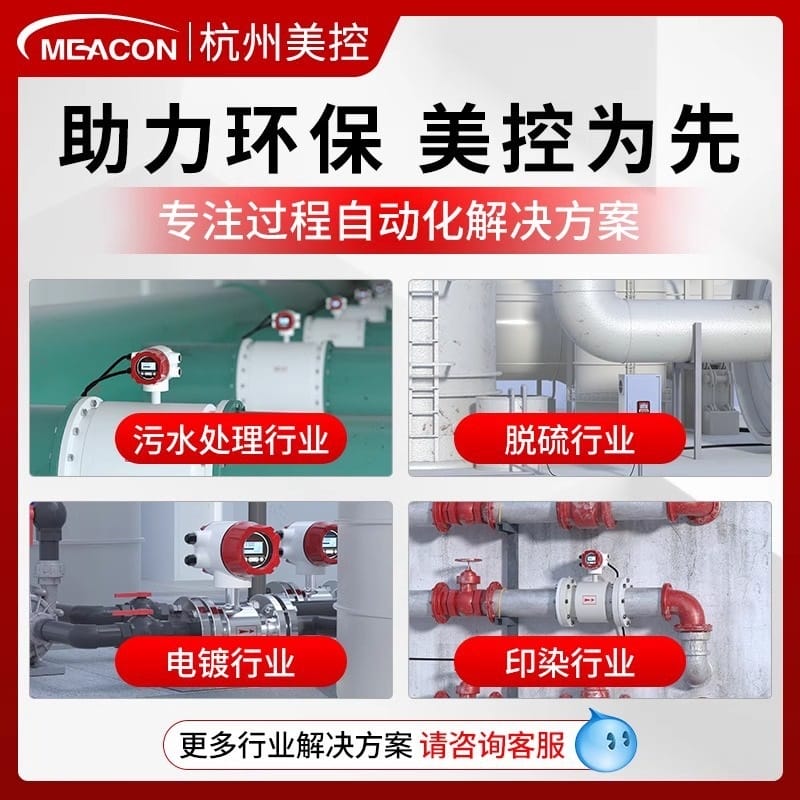

應用行業
| 行業領域 |
典型應用場景 |

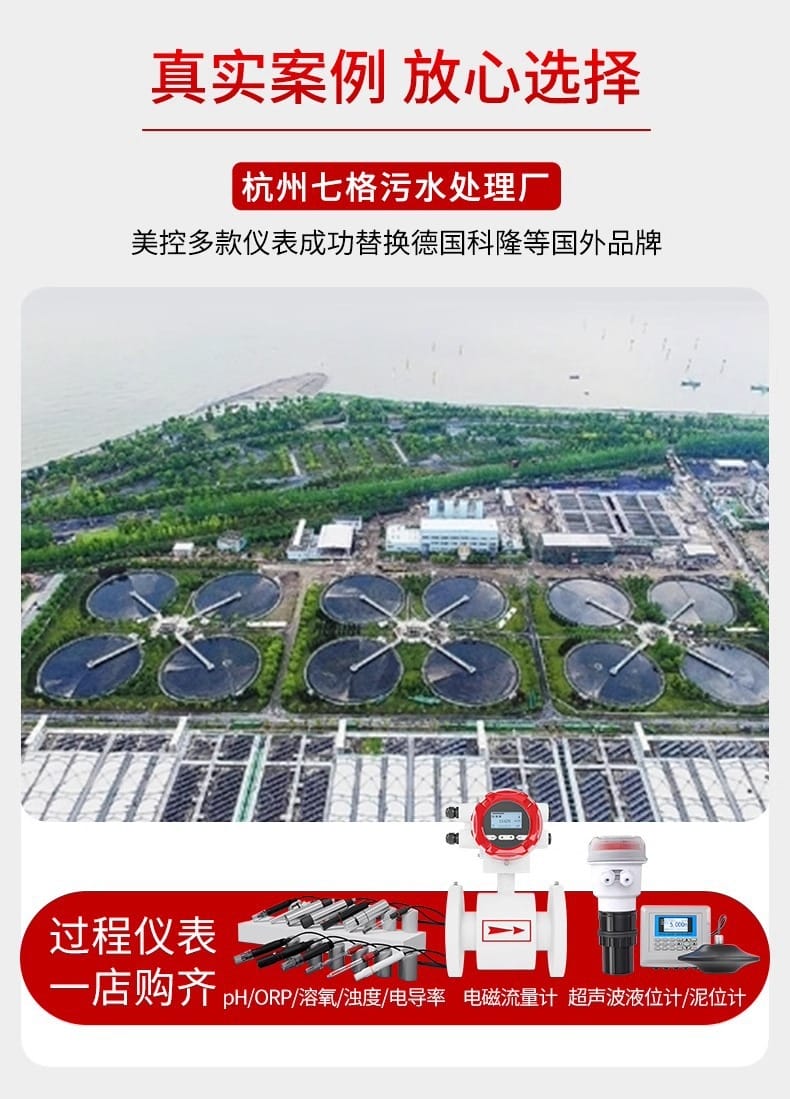

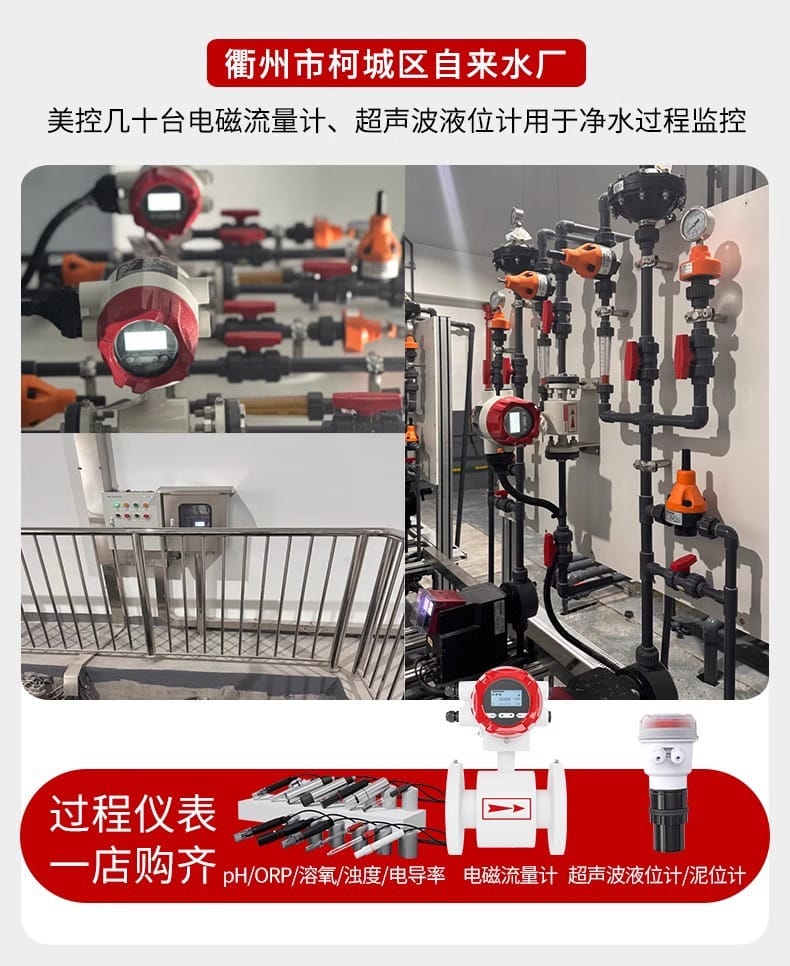

| 市政水務 |
自來水廠取水/供水、污水處理廠進出水監測 |

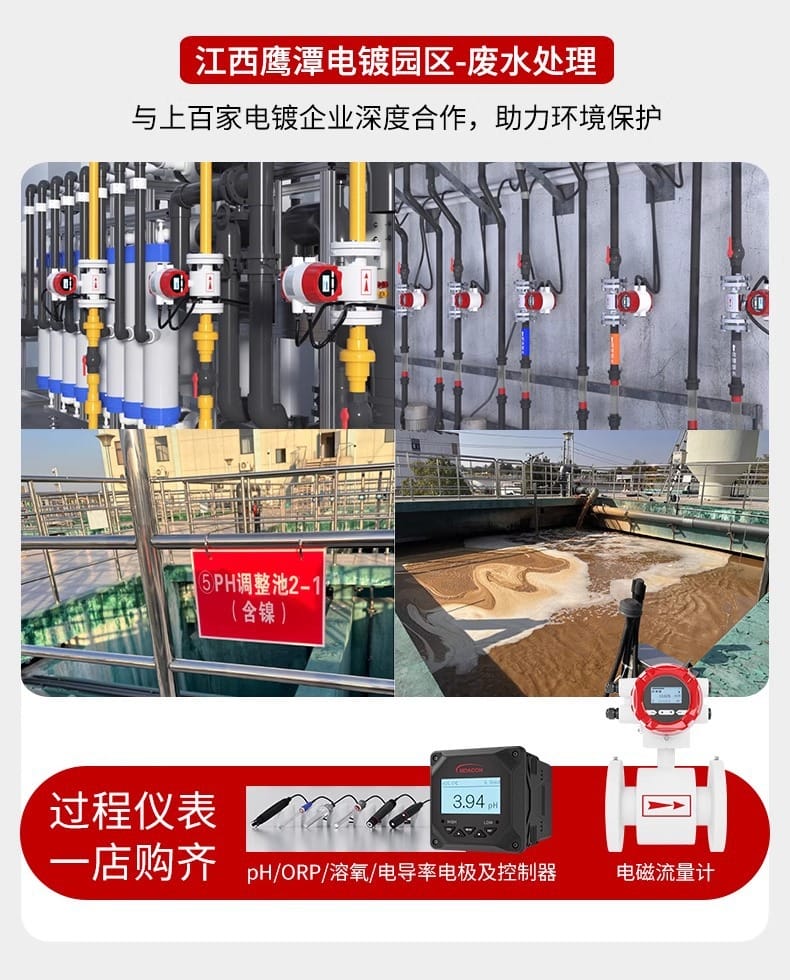

| 環保工程 |
工業廢水處理、電鍍園區廢水監測、生活污水排放 |
| 食品飲料 |
原水計量、CIP清洗液流量監測 |
| 化工制藥 |
酸堿溶液、原料藥輸送、反應釜進料計量 |

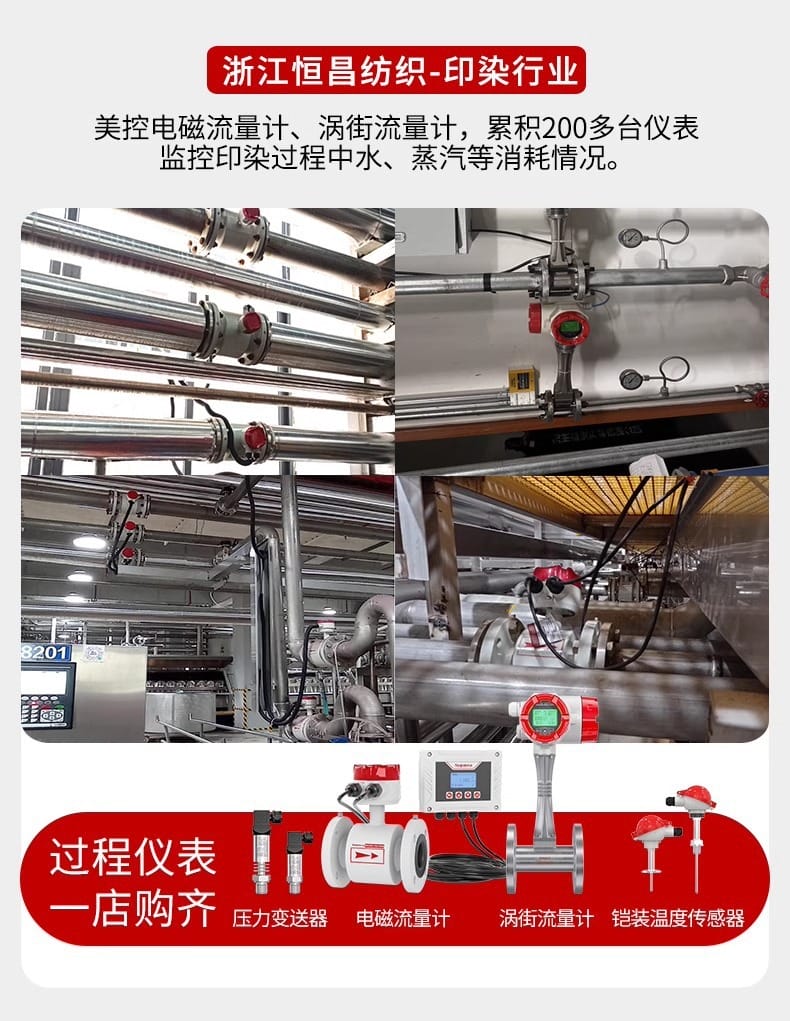

| 紡織印染 |
染缸用水、蒸汽冷凝水、化學品添加計量 |

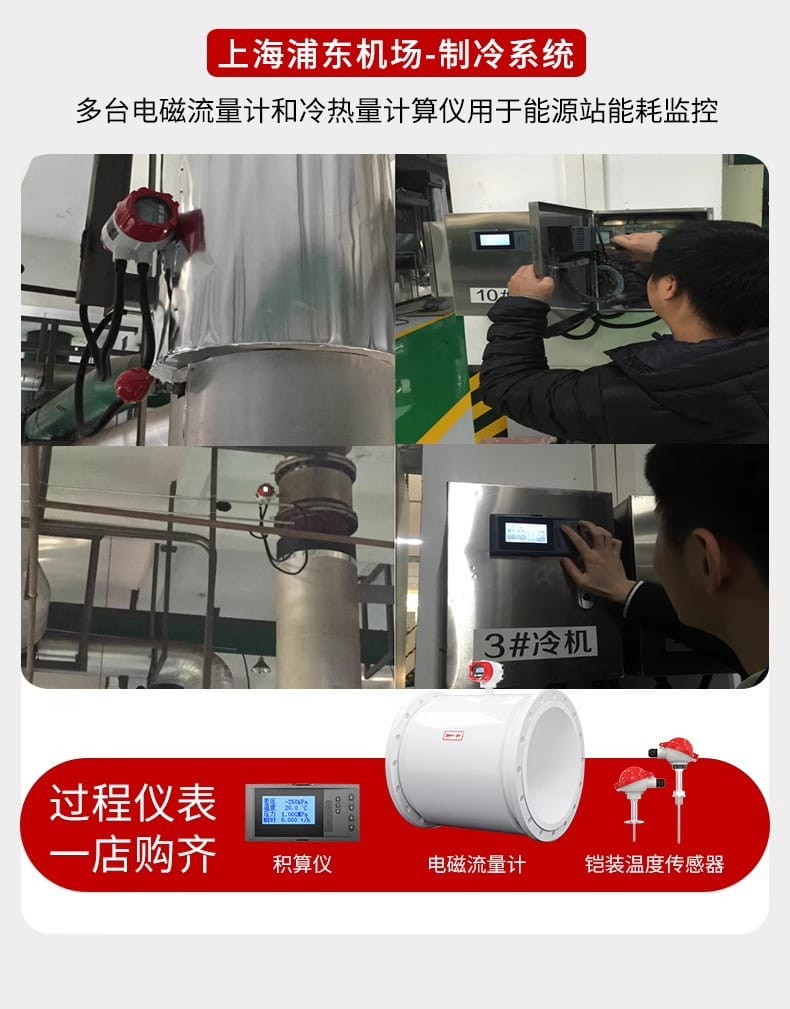

| 能源電力 |
冷卻循環水、能源站能耗監控、制冷系統流量監測 |
| 冶金礦業 |
礦漿輸送、尾礦排放、工藝水計量 |
| 航空航天 |
機場能源站、特種液體輸送 |
安裝條件
環境要求
- 工作溫度：-10~55℃
- 防護等級：IP65及以上（可選IP68潛水型）
- 避免強電磁干擾：遠離大功率電機、變頻器、高壓電纜
管道要求
- 前后直管段：上游≥5DN，下游≥2DN（DN為公稱通徑）
- 滿管要求：必須保證測量管內始終充滿被測液體
- 接地要求：可靠接地，接地電阻≤10Ω
- 流向要求：流體流向應與傳感器箭頭標識一致
安裝位置
- 優先垂直安裝（流體自下而上），確保滿管
- 水平安裝時，電極軸線應處于水平位置，避免氣泡積聚
- 避免安裝在管道最高點或垂直向下流動的管道上
特殊工況
- 強腐蝕介質：選用對應耐腐蝕電極和襯里材質
- 磨損性介質：選用碳化鎢電極，必要時加裝保護套管
- 高溫介質：選用耐高溫襯里（F46/PFA），注意散熱
注意事項
使用前檢查
- 確認介質電導率≥5μs/cm，否則無法測量
- 核對電極材質、襯里材質與介質兼容性
- 檢查法蘭連接密封性，防止泄漏
- 確認供電電壓（默認24VDC/220VAC可選）與接線正確
運行維護
- 定期校準：建議每年一次，重要場合每半年一次
- 電極清潔：附著物會影響測量精度，定期拆卸清洗
- 零點檢查：長期運行后需驗證零點穩定性
- 防雷保護：戶外安裝需加裝防雷器
禁止事項
- 嚴禁測量氣體、蒸汽及含有大量氣泡的液體
- 嚴禁在超過額定壓力和溫度范圍下使用
- 嚴禁帶電拆卸傳感器和轉換器
- 嚴禁用尖銳物品刮擦襯里內壁
故障預防
- 避免強烈機械振動和沖擊
- 防止傳感器內部受潮或進水（非潛水型）
- 長期停用時應排空測量管內液體，清潔后存放
認證與標準
- ISO 9001:2015 質量管理體系認證
- CE 歐盟安全認證
- SGS 通標認證
- CNAS 實驗室認可（注冊號：CNAS L22389）
- 國家計量器具型式批準證書
美控電磁流量計——千元級高性價比之選，2年質保，終身維護，全國30+辦事處提供專業技術支持
