美控緊湊型電磁流量計產品手冊
產品概述

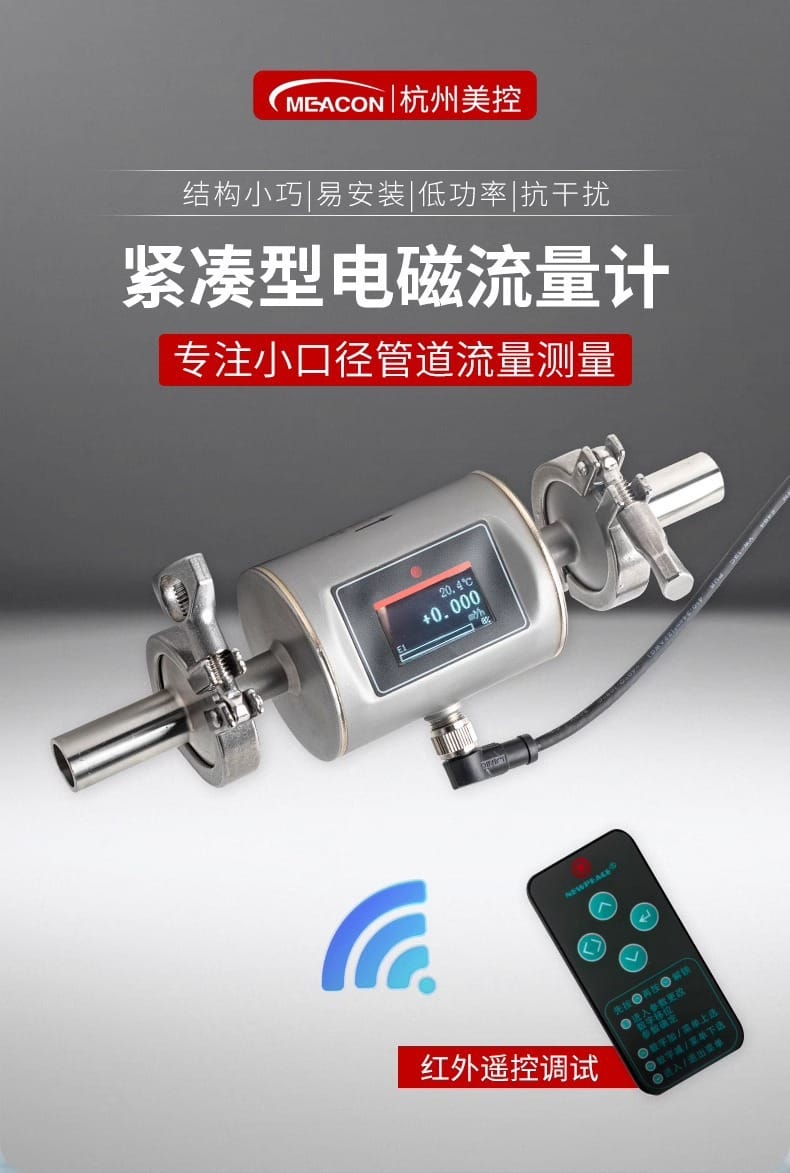

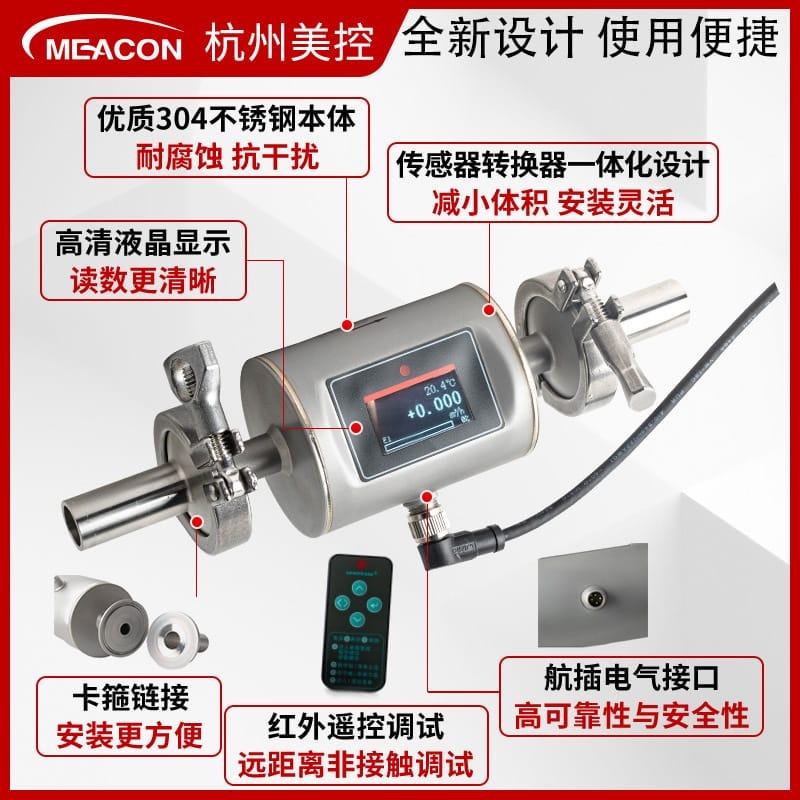

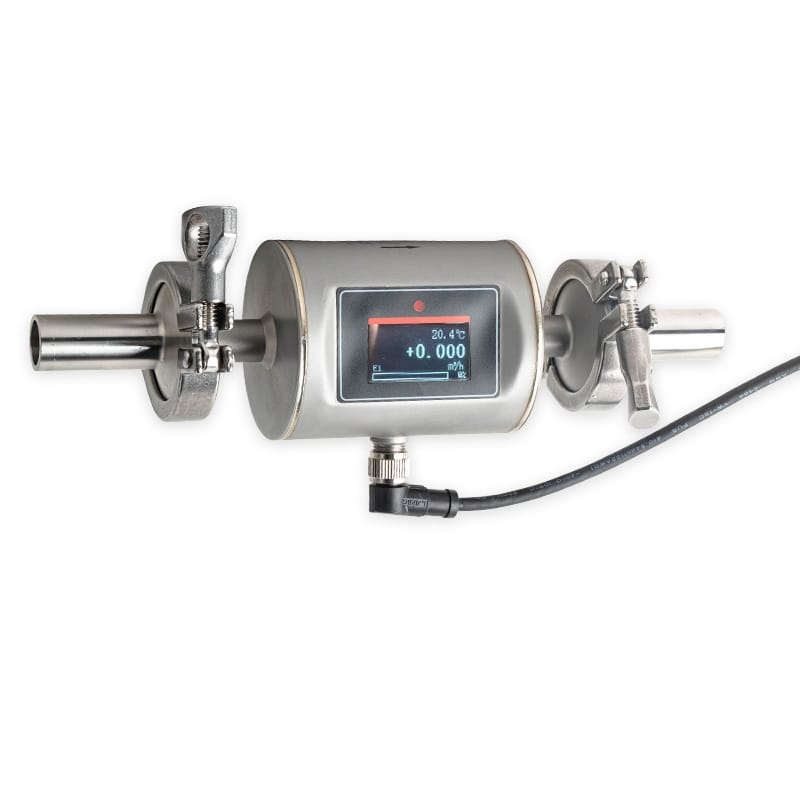

美控（MEACON）緊湊型電磁流量計專為小口徑管道流量測量設計，采用轉化器傳感器一體化結構，具有體積小巧、安裝便捷、低功耗、抗干擾能力強等特點，適用于DN6~DN65口徑范圍的導電液體流量測量。
核心特點
| 特性 |
說明 |
| 結構緊湊 |

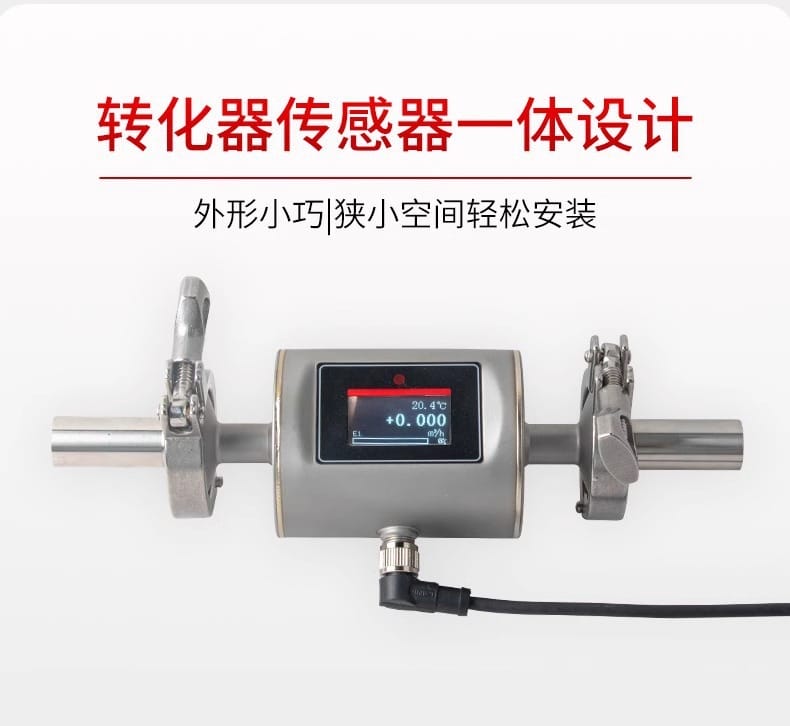

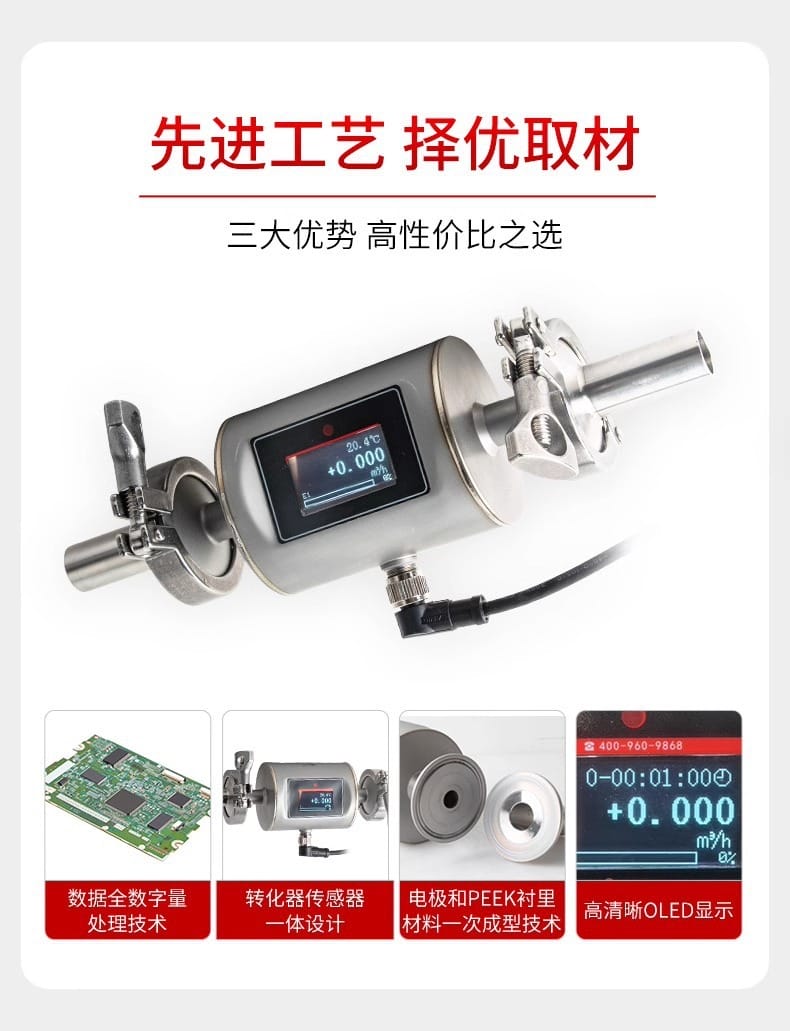

轉化器傳感器一體設計，外形小巧，適合狹小空間安裝 |
| 低功耗設計 |

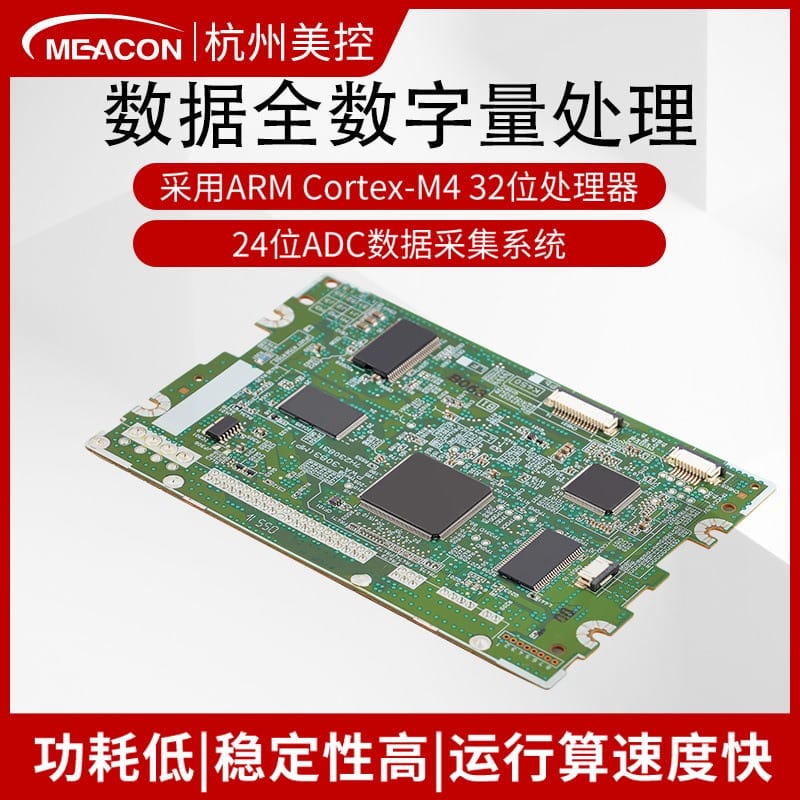

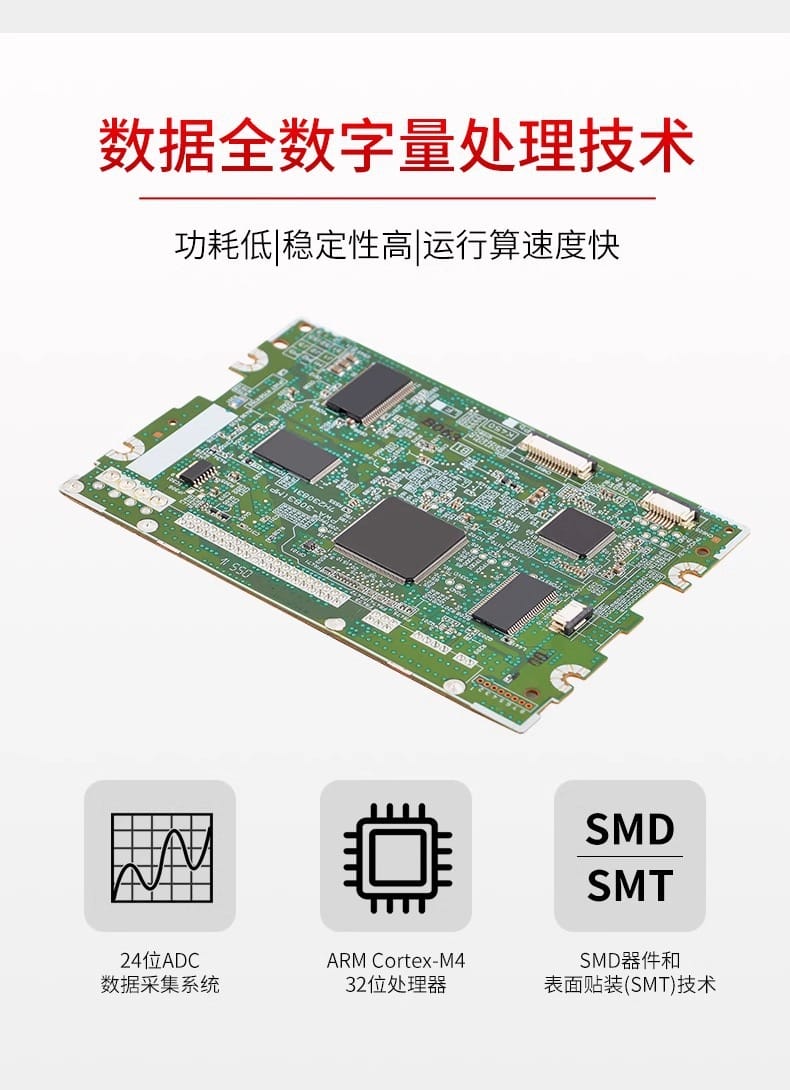

功耗小于5W，采用ARM Cortex-M4 32位處理器 |
| 高精度測量 |
精度等級±0.5%，重復性≤0.1% |
| 寬電導率范圍 |
電導率≥2μS/cm即可測量（常規產品需≥5μS/cm） |
| 高穩定性 |

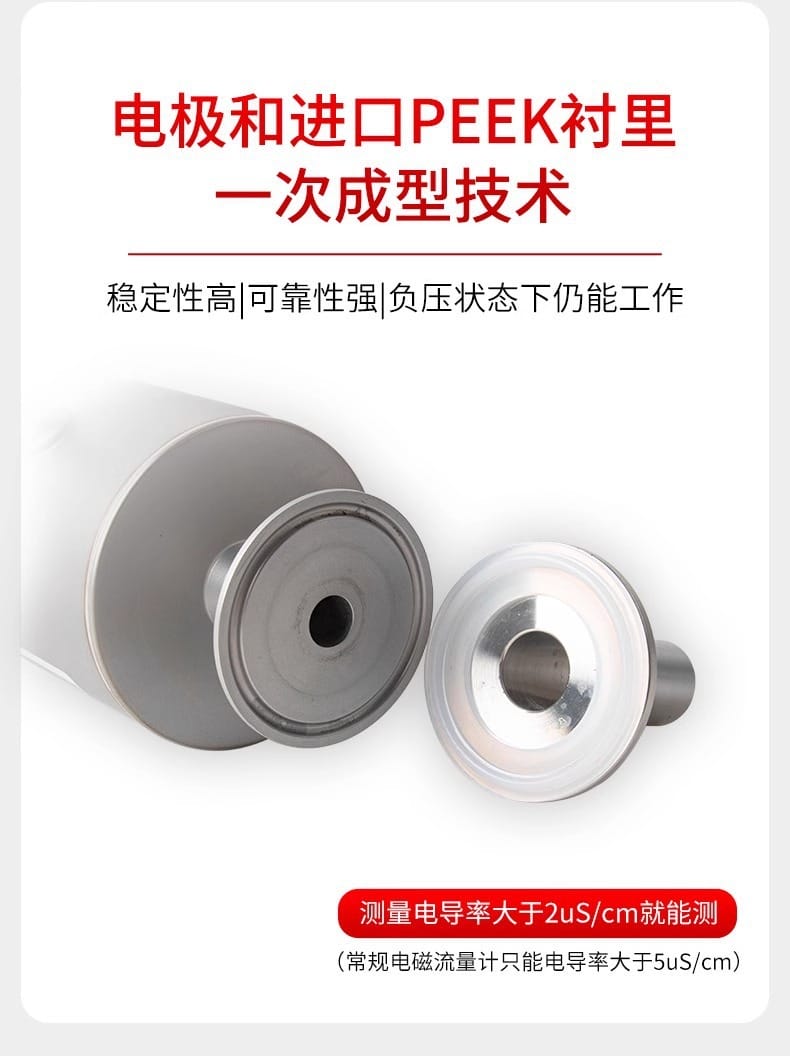

進口PEEK襯里一次成型技術，負壓狀態下仍能正常工作 |
| 智能操作 |

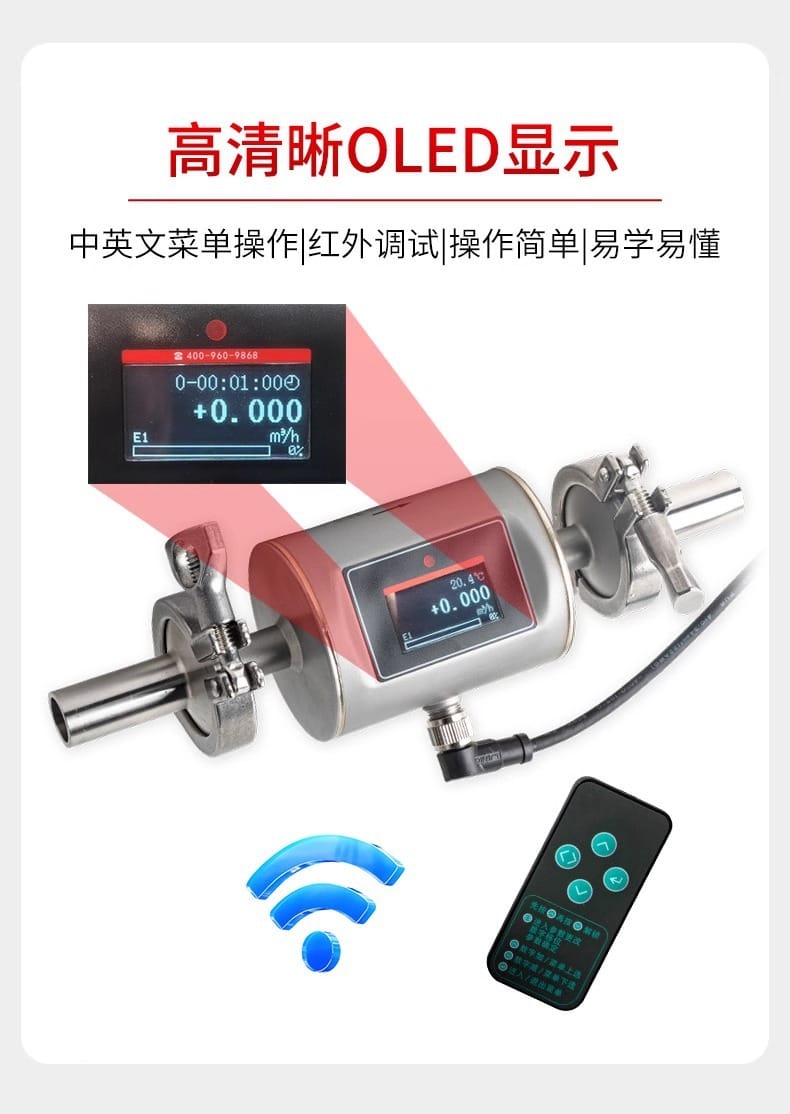

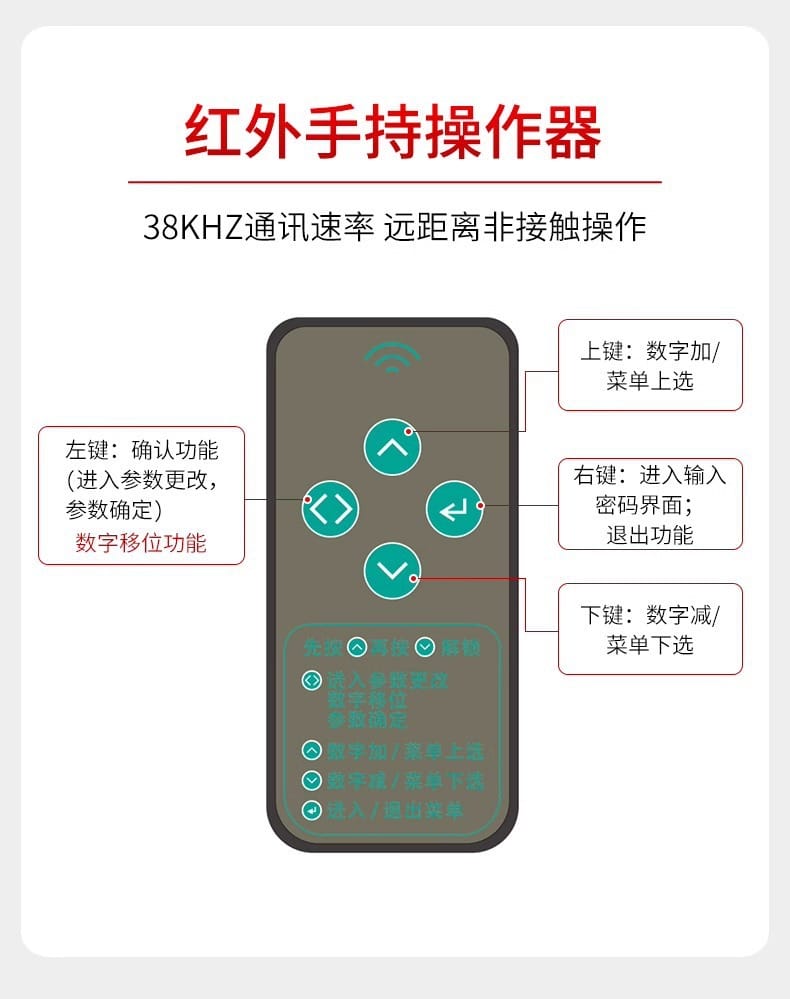

高清晰OLED顯示，中英文菜單，紅外遙控調試 |
| 自診斷功能 |
勵磁回路故障自診斷、空管檢測、流量報警 |
技術參數

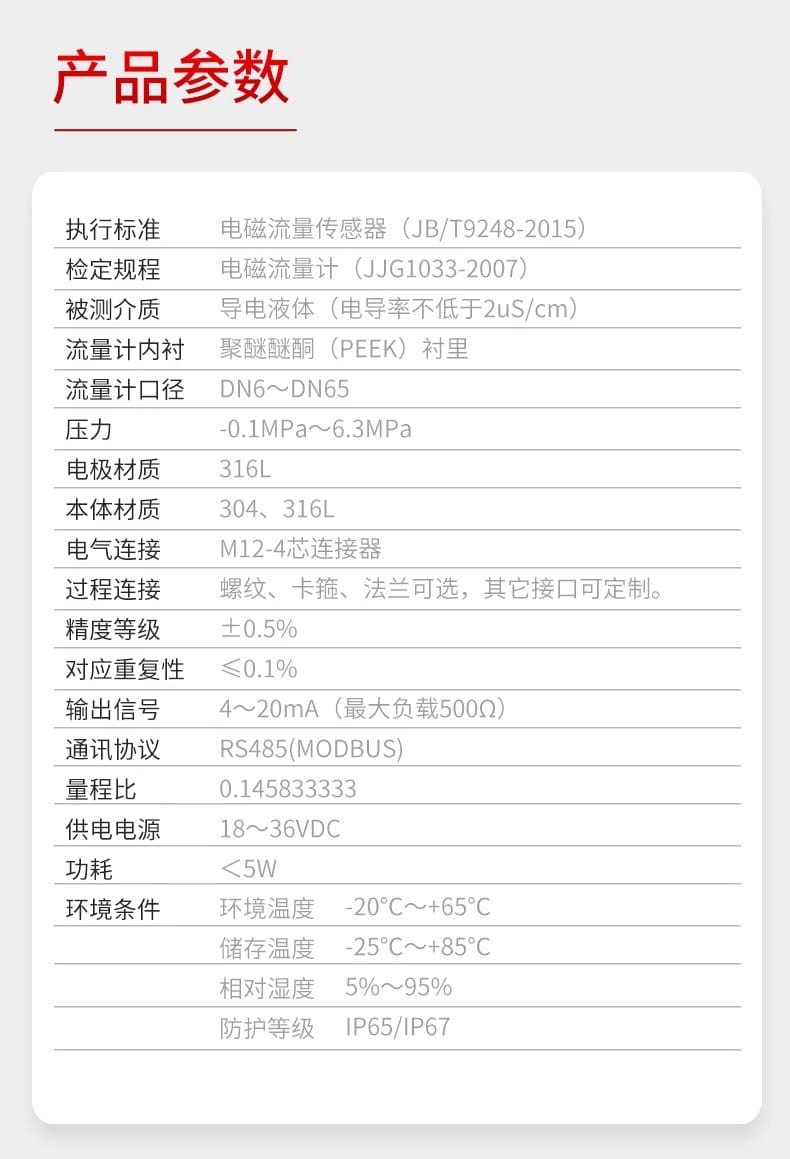

基本參數
| 參數項 |
規格 |
| 執行標準 |
JB/T9248-2015《電磁流量傳感器》 |
| 檢定規程 |
JJG1033-2007《電磁流量計》 |
| 被測介質 |
導電液體（電導率≥2μS/cm） |
| 流量計口徑 |
DN6 ~ DN65 |
| 精度等級 |
±0.5% |
| 重復性 |
≤0.1% |
| 量程比 |
1:7 |
材質與連接
| 參數項 |
規格 |
| 流量計內襯 |
聚醚醚酮（PEEK） |
| 電極材質 |
316L不銹鋼 |
| 本體材質 |
304 / 316L不銹鋼 |
| 過程連接 |
螺紋、卡箍、法蘭可選，支持定制 |
| 電氣連接 |
M12-4芯連接器 |
性能參數
| 參數項 |
規格 |
| 壓力范圍 |
-0.1MPa ~ 6.3MPa |
| 供電電源 |
18~36VDC |
| 功耗 |
<5W |
| 輸出信號 |
4~20mA（最大負載500Ω） |
| 通訊協議 |
RS485（MODBUS） |
環境條件
| 參數項 |
規格 |
| 環境溫度 |
-20℃ ~ +65℃ |
| 儲存溫度 |
-25℃ ~ +85℃ |
| 相對濕度 |
5% ~ 95% |
| 防護等級 |
IP65 / IP67 |

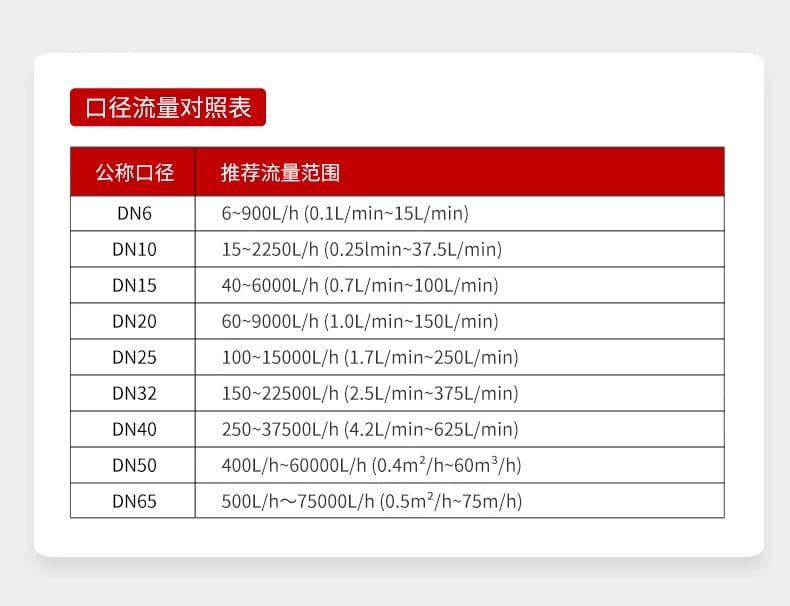

口徑流量對照表
| 公稱口徑 |
推薦流量范圍 |
換算（L/min） |
| DN6 |
6~900 L/h |
0.1~15 L/min |
| DN10 |
15~2250 L/h |
0.25~37.5 L/min |
| DN15 |
40~6000 L/h |
0.7~100 L/min |
| DN20 |
60~9000 L/h |
1.0~150 L/min |
| DN25 |
100~15000 L/h |
1.7~250 L/min |
| DN32 |
150~22500 L/h |
2.5~375 L/min |
| DN40 |
250~37500 L/h |
4.2~625 L/min |
| DN50 |
0.4~60 m3/h |
6.7~1000 L/min |
| DN65 |
0.5~75 m3/h |
8.3~1250 L/min |

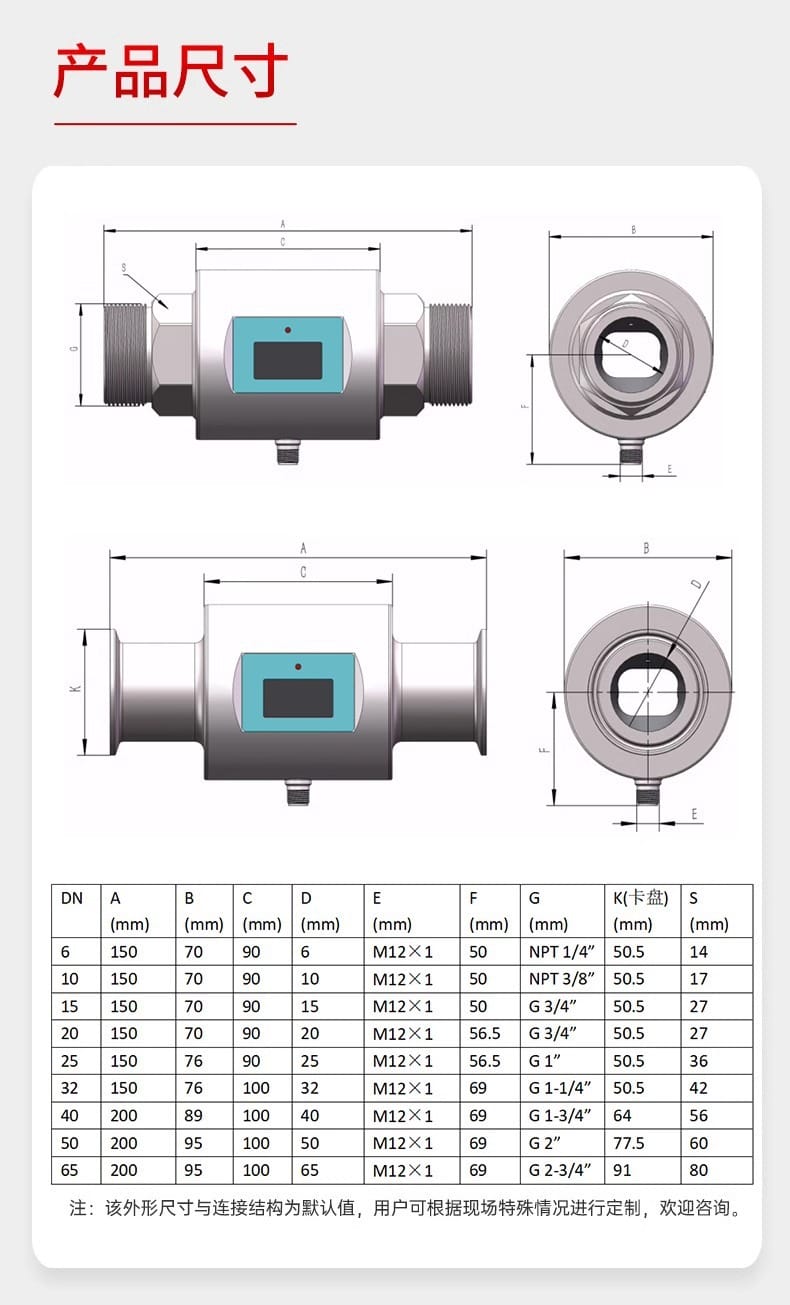

產品尺寸（單位：mm）
| DN |
A |
B |
C |
D |
E |
F |
G |
K(卡盤) |
S |
| 6 |
150 |
70 |
90 |
6 |
M12×1 |
50 |
NPT1/4" |
50.5 |
14 |
| 10 |
150 |
70 |
90 |
10 |
M12×1 |
50 |
NPT3/8" |
50.5 |
17 |
| 15 |
150 |
70 |
90 |
15 |
M12×1 |
50 |
G3/4" |
50.5 |
27 |
| 20 |
150 |
70 |
90 |
20 |
M12×1 |
56.5 |
G3/4" |
50.5 |
27 |
| 25 |
150 |
76 |
90 |
25 |
M12×1 |
56.5 |
G1" |
50.5 |
36 |
| 32 |
150 |
76 |
100 |
32 |
M12×1 |
69 |
G1-1/4" |
50.5 |
42 |
| 40 |
200 |
89 |
100 |
40 |
M12×1 |
69 |
G1-3/4" |
64 |
56 |
| 50 |
200 |
95 |
100 |
50 |
M12×1 |
69 |
G2" |
77.5 |
60 |
| 65 |
200 |
95 |
100 |
65 |
M12×1 |
69 |
G2-3/4" |
91 |
80 |
注：外形尺寸與連接結構為默認值，支持根據現場特殊需求定制。
應用行業
| 行業領域 |
典型應用場景 |
| 食品酒水行業 |
飲料灌裝、配料計量、CIP清洗流量監測 |
| 醫療醫藥行業 |
藥液配制、純水輸送、生物制劑流量控制 |
| 精細化工行業 |
添加劑計量、小批量反應釜進料 |
| 實驗室/科研 |
小流量精確測量、實驗裝置流量監控 |
| 環保水處理 |
小型加藥裝置、采樣系統流量監測 |
安裝條件

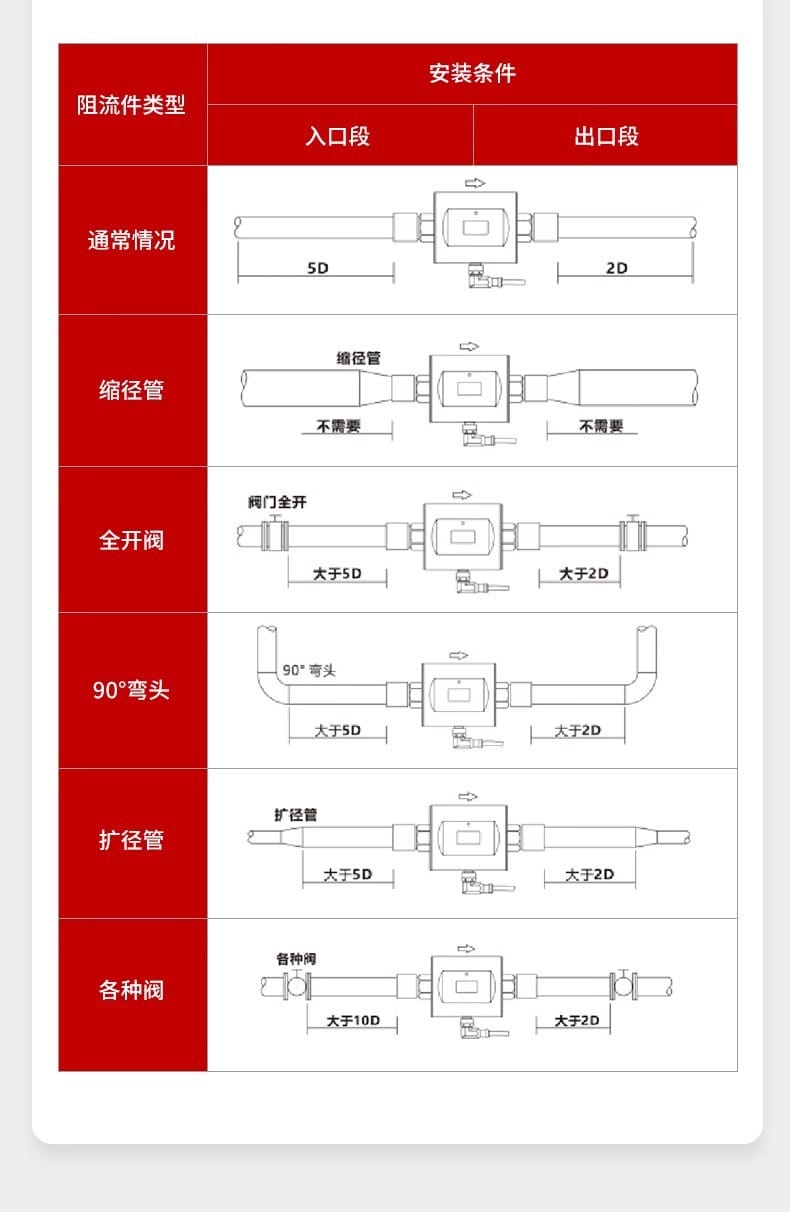

直管段要求
| 阻流件類型 |
入口段（上游） |
出口段（下游） |
| 通常情況 |
5D |
2D |
| 縮徑管 |
不需要 |
不需要 |
| 閥門（全開） |
5D |
2D |
| 90°彎頭 |
5D |
2D |
| 擴徑管 |
5D |
2D |
| 各種閥（非全開） |
10D |
2D |
D = 流量計公稱直徑

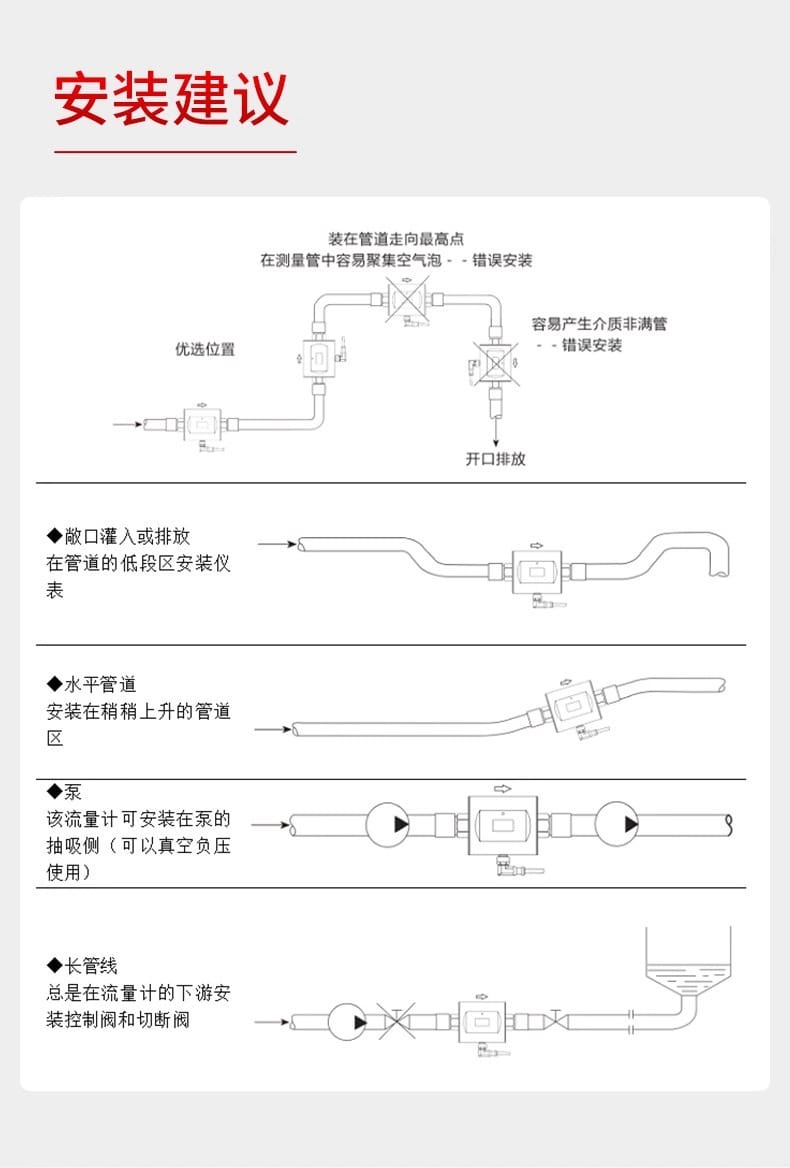

安裝位置建議
| 安裝情況 |
建議 |
| 優選位置 |
水平管道，安裝在稍稍上升的管道段 |
| 避免位置 |
管道走向最高點（易聚集氣泡） |
| 避免位置 |
開口排放、敞口灌入或排放口 |
| 特殊應用 |
可安裝在泵的抽吸側（支持真空負壓使用） |
| 閥門布置 |
控制閥和切斷閥應安裝在流量計下游 |

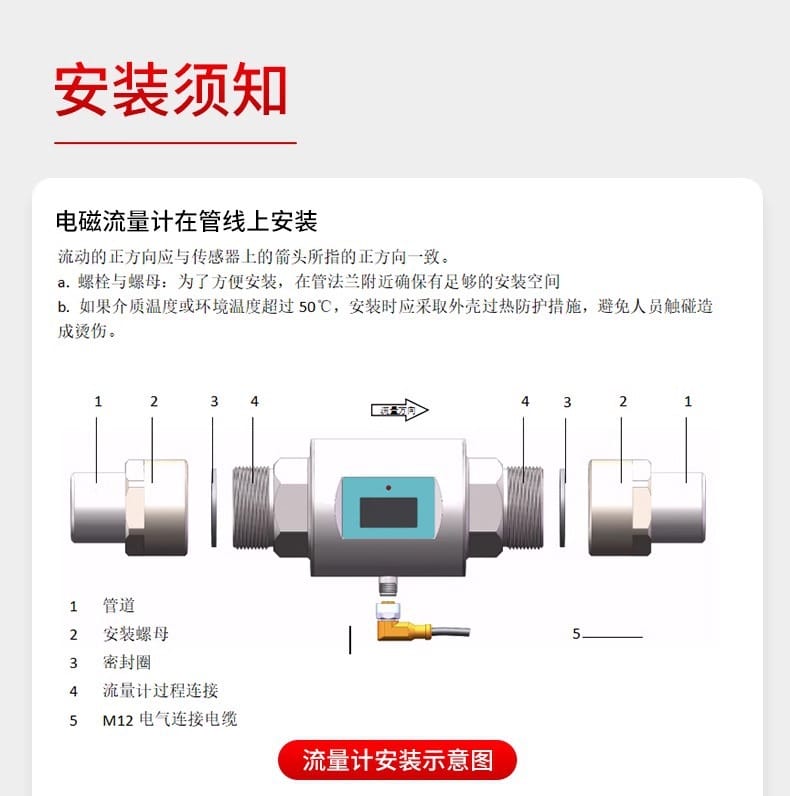

安裝注意事項
- 流向要求：流動方向應與傳感器箭頭指示方向一致
- 空間要求：管法蘭附近需預留足夠的安裝空間，便于螺栓螺母操作
- 防護措施：介質溫度或環境溫度超過50℃時，需采取外殼過熱防護措施
- 滿管要求：確保測量管內介質充滿，避免非滿管測量誤差
注意事項
使用前檢查
- [ ] 確認被測介質電導率≥2μS/cm
- [ ] 核對流量計口徑與管道匹配
- [ ] 檢查電氣連接正確（M12-4芯連接器）
- [ ] 確認供電電源18~36VDC
操作安全
- 高溫警示：介質溫度>50℃時，外殼表面可能過熱，避免直接接觸
- 壓力安全：工作壓力范圍為-0.1~6.3MPa，超壓使用可能損壞設備
- 電氣安全：接線前務必切斷電源，避免帶電操作
維護保養
- 定期檢查密封圈狀態，確保無泄漏
- 保持流量計表面清潔，避免腐蝕性物質長期附著
- 長期停用時應排空測量管內介質
- 紅外調試時確保操作器與接收窗口無遮擋
故障排查提示
| 現象 |
可能原因 |
處理建議 |
| 顯示異常 |
電源不穩定 |
檢查供電電壓是否在18~36VDC范圍 |
| 流量無顯示 |
空管狀態 |
確認管道內介質充滿 |
| 測量偏差大 |
氣泡干擾 |
檢查安裝位置，避免高點安裝 |
| 通訊異常 |
接線錯誤或協議不匹配 |
檢查RS485接線及MODBUS參數設置 |
企業資質與服務
| 項目 |
內容 |
| 生產規模 |
45000m2現代化智能廠房，年產300000套傳感設備 |
| 技術實力 |
國家標準主要起草單位，近100項技術專利 |
| 資質認證 |
ISO9001、CE、SGS、MC等權威認證 |
| 榮譽資質 |
"專精特新"企業、中國儀器儀表學會理事單位 |
| 服務網絡 |
全國30+辦事處，累計服務700000+客戶 |
| 典型客戶 |
霍尼韋爾、農夫山泉、長安汽車、可口可樂、萬科、中國航天、中船重工 |
產品系列

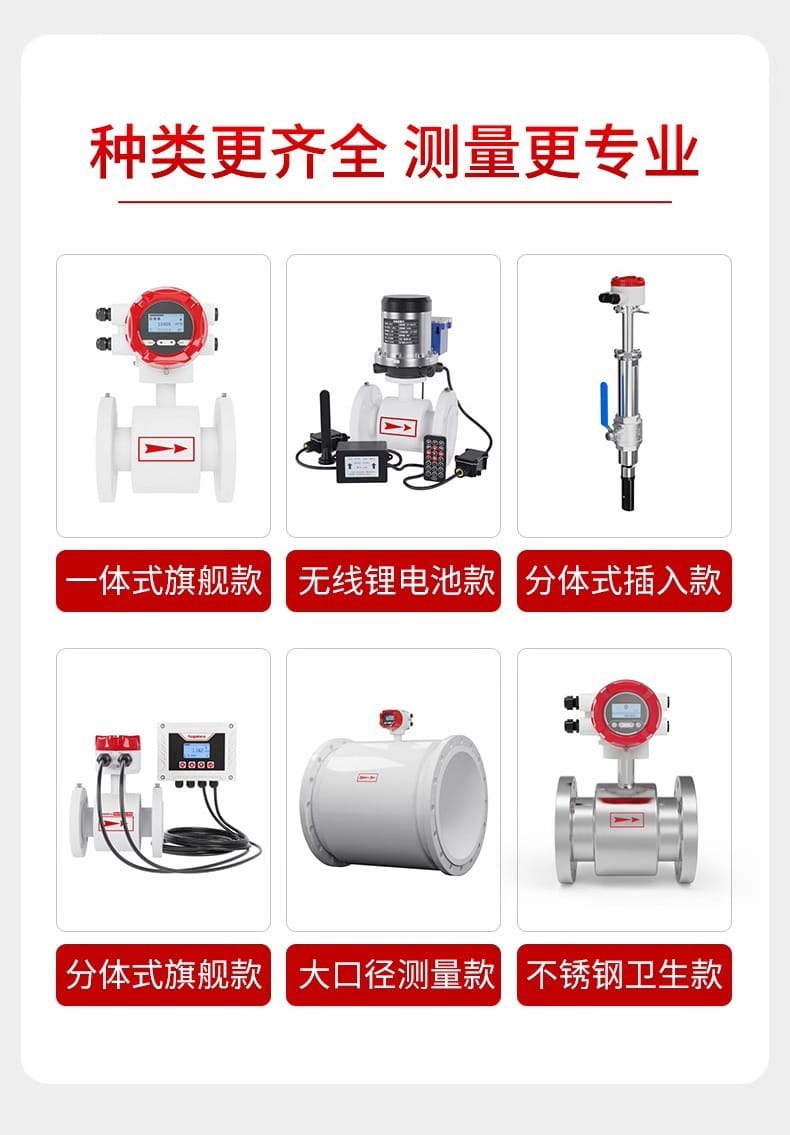

美控電磁流量計產品家族：
