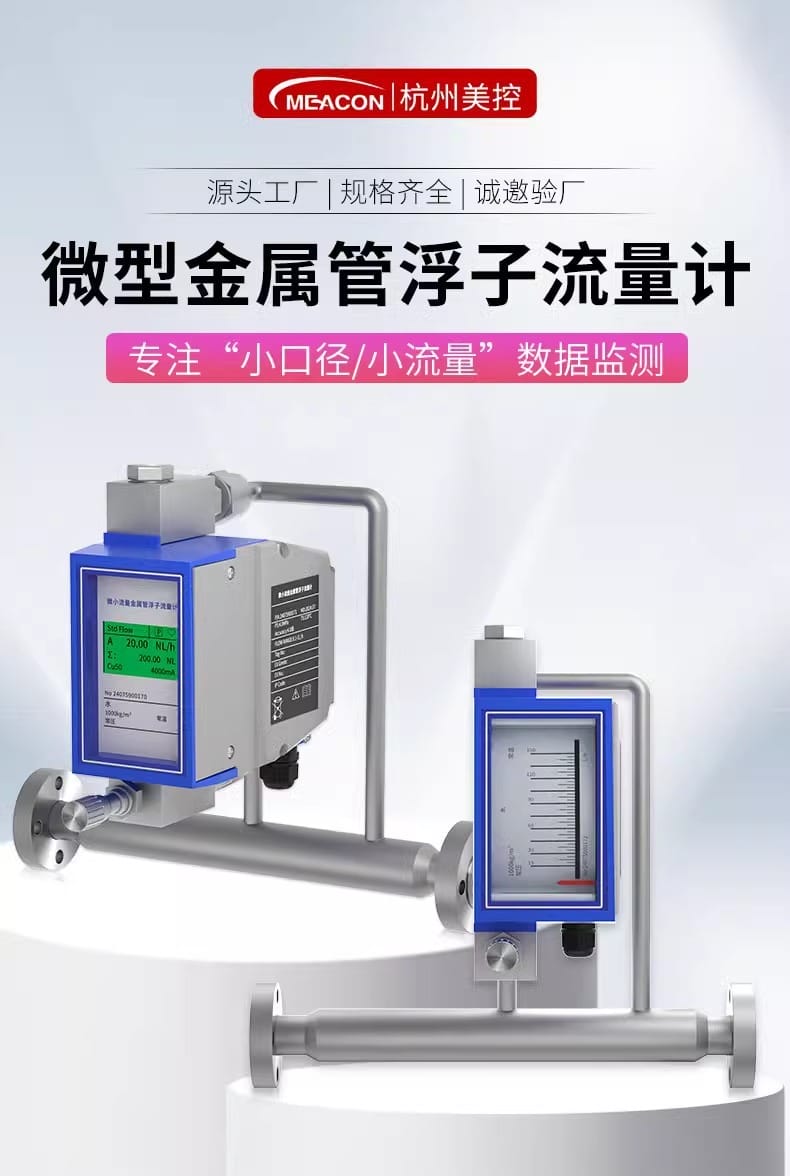

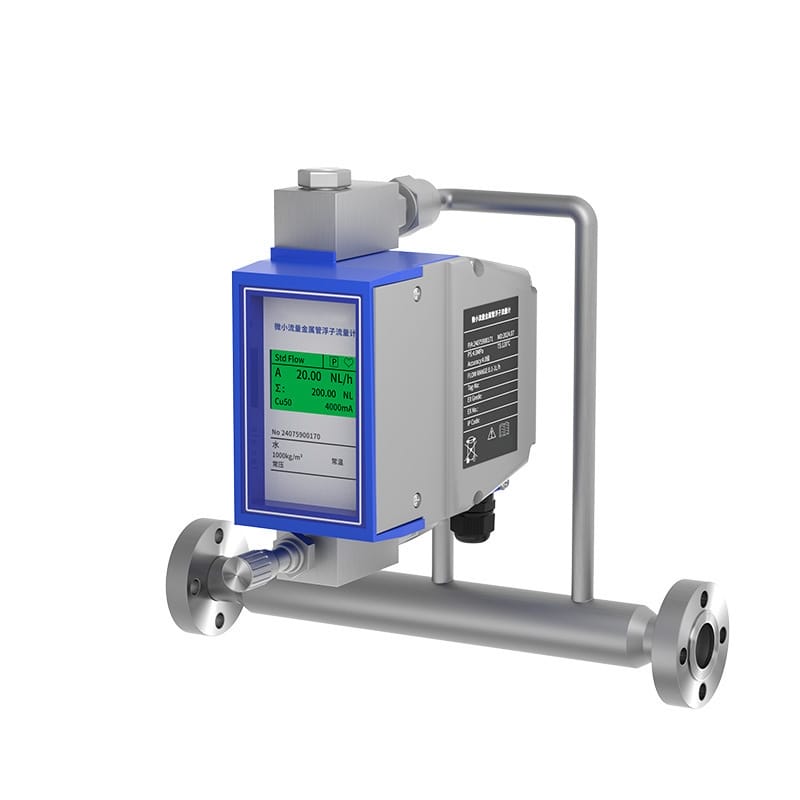

美控微型金屬管浮子流量計產品手冊
一、核心特點
- 小口徑小流量專精：專注DN10/15/20微小口徑，適用于1L/h~150L/h（水）及16L/h~4800L/h（空氣）的精準測量

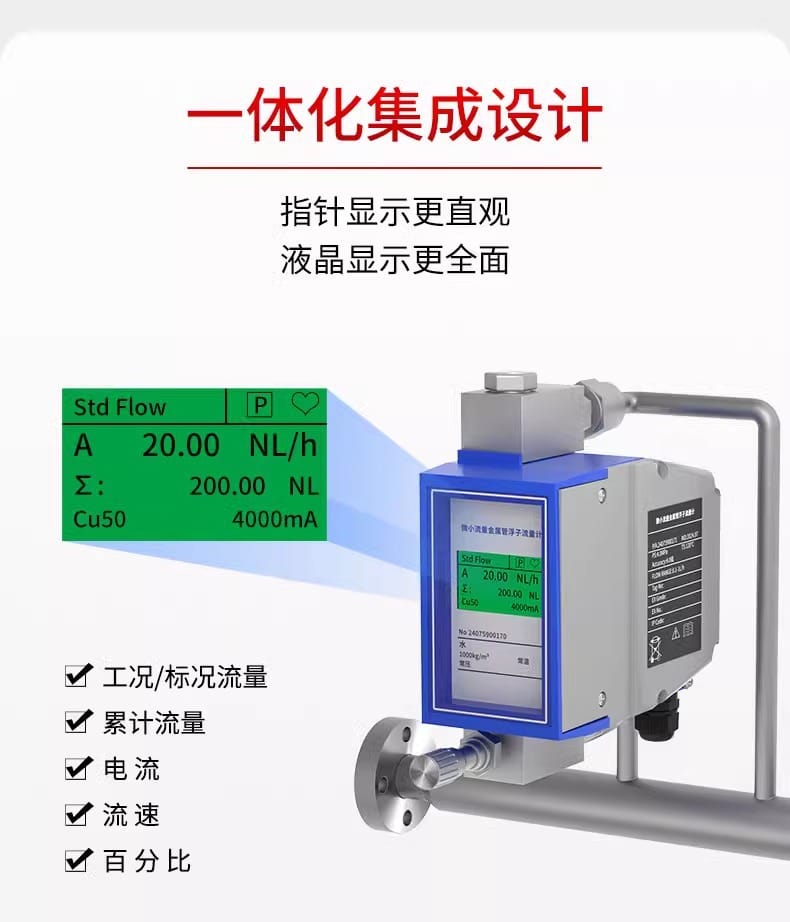

- 雙顯示模式：指針顯示直觀便捷，液晶顯示信息全面，支持工況/標況流量、累計流量、電流、流速、百分比等多參數同屏顯示

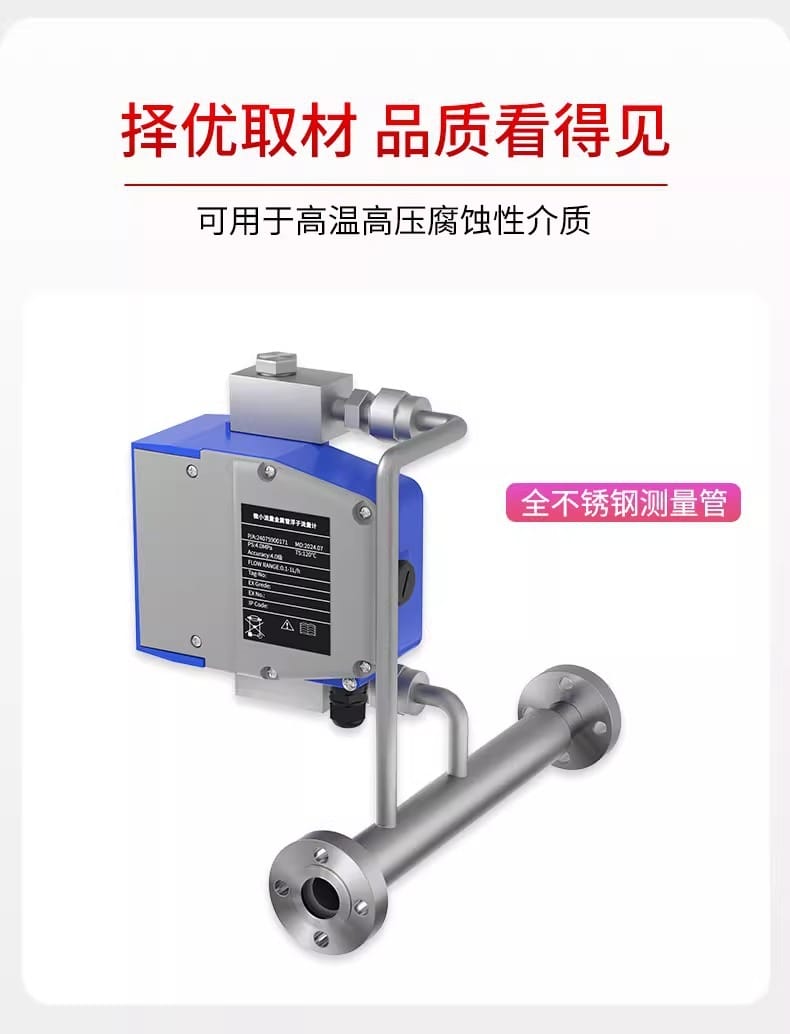

- 全不銹鋼結構：測量管采用全不銹鋼材質，耐高溫高壓及腐蝕性介質

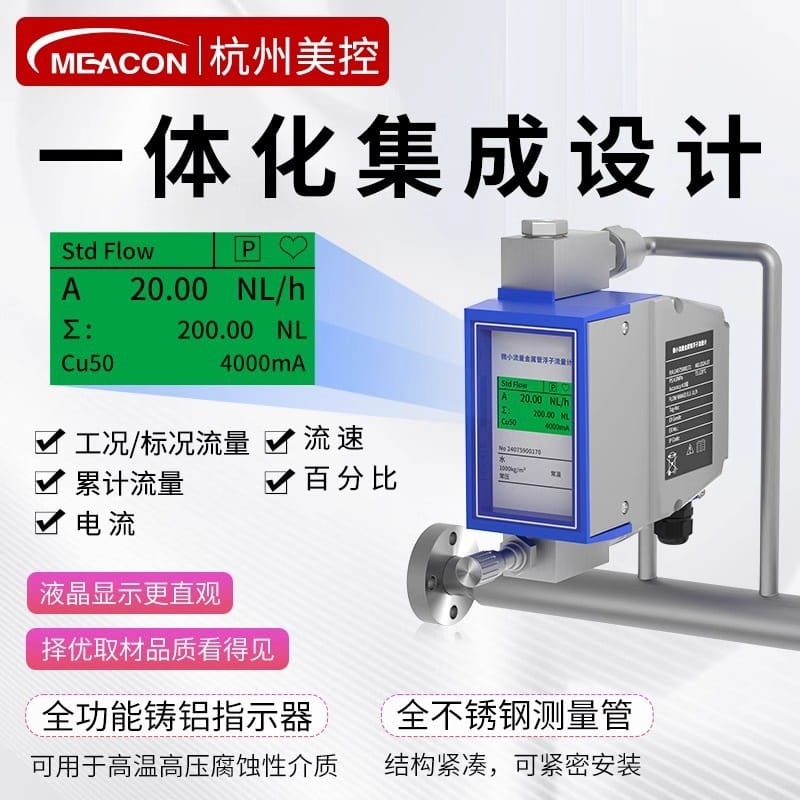

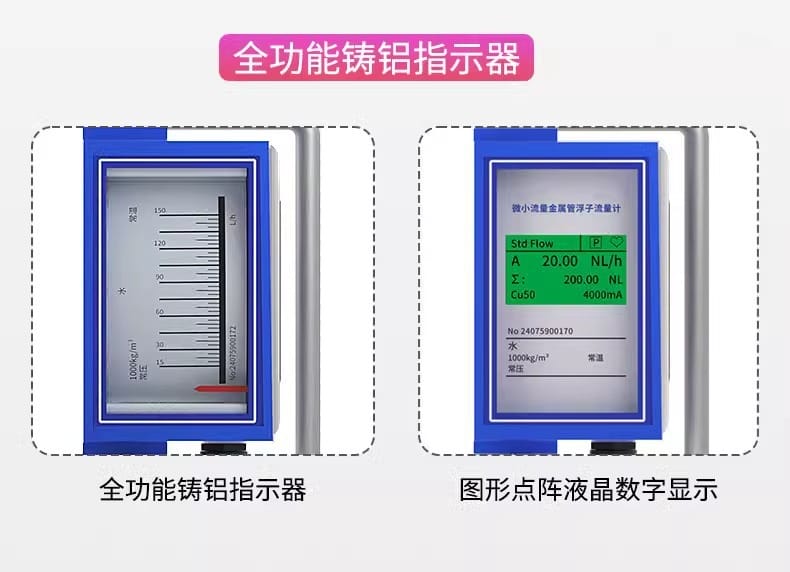

- 一體化集成設計：全功能鑄鋁指示器，圖形點陣液晶數字顯示

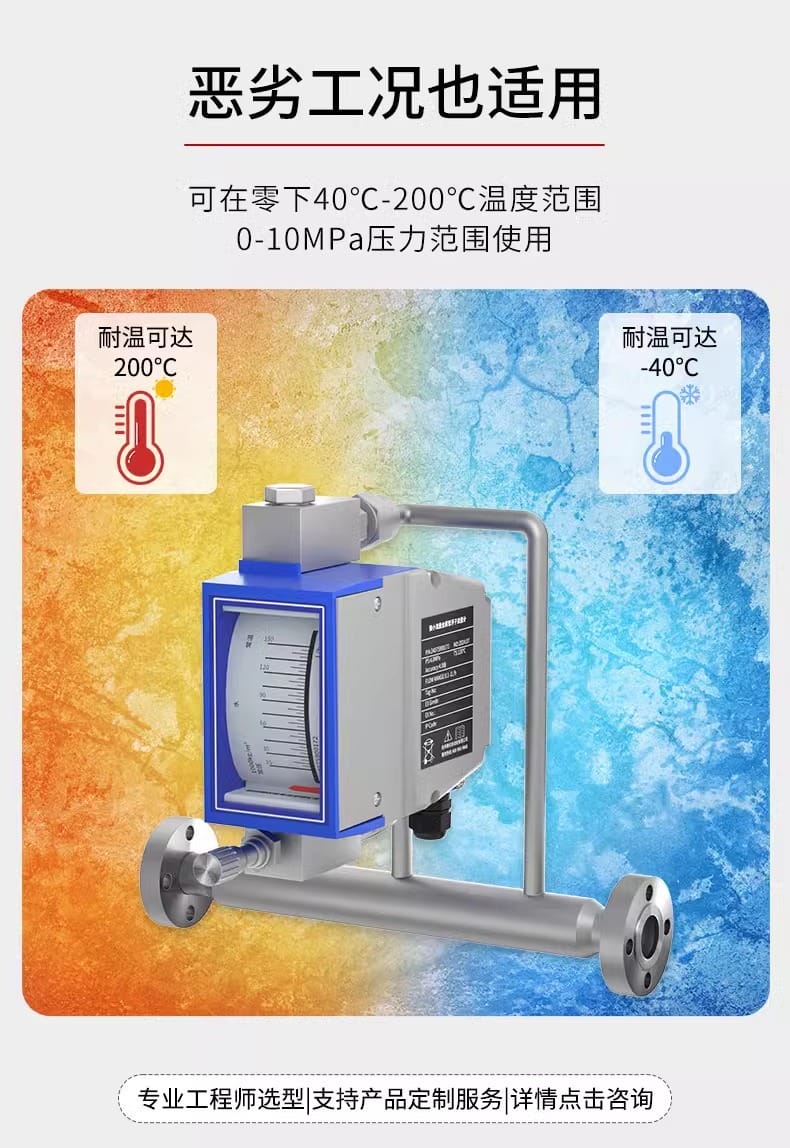

- 惡劣工況適配：工作溫度范圍-40℃~200℃，壓力范圍0~10MPa

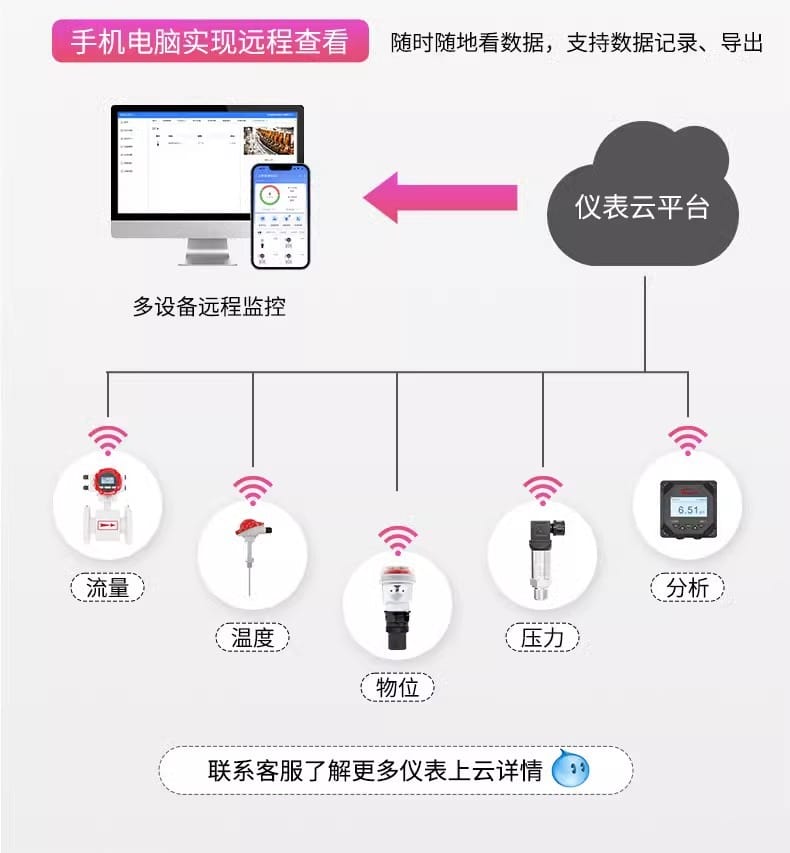

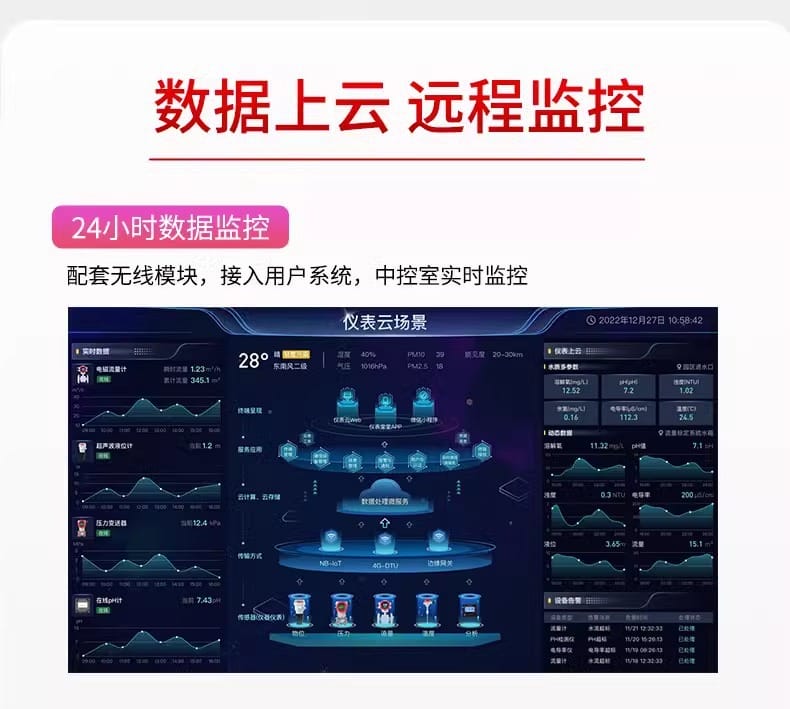

- 智能遠傳功能：支持4-20mA變送輸出、RS485/Modbus-RTU/Hart通訊，可選配無線模塊實現數據上云
- 報警控制：支持AUMUR開關報警（二線式/三線式）、干簧開關報警（雙穩態）

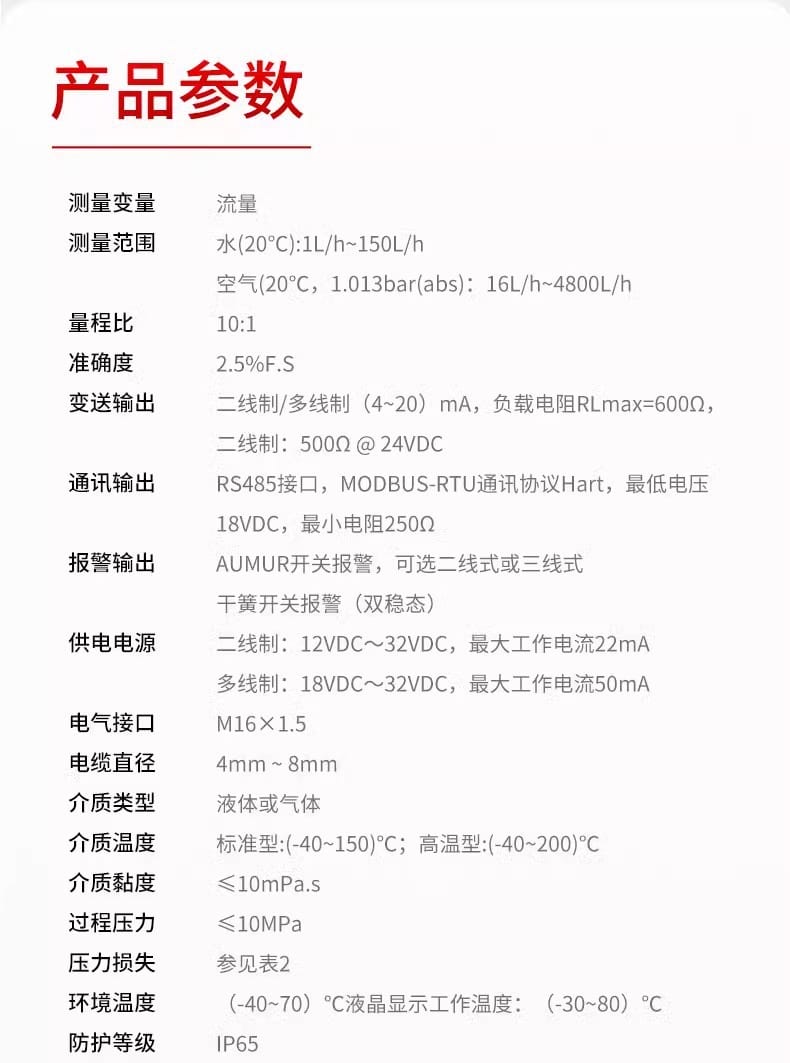

二、技術參數
| 參數類別 |
技術指標 |
| 測量范圍 |
水(20℃)：1L/h ~ 150L/h；空氣(20℃，1.013bar abs)：16L/h ~ 4800L/h |
| 量程比 |
10:1 |
| 準確度 |
2.5%F.S |
| 變送輸出 |
二線制/多線制 4~20mA，負載電阻RLmax=600Ω（二線制500Ω@24VDC） |
| 通訊輸出 |
RS485接口，MODBUS-RTU協議；Hart協議，最低電壓18VDC，最小電阻250Ω |
| 報警輸出 |
AUMUR開關報警（二線式/三線式可選）；干簧開關報警（雙穩態） |
| 供電電源 |
二線制：12VDC~32VDC，最大工作電流22mA；多線制：18VDC~32VDC，最大工作電流50mA |
| 電氣接口 |
M16×1.5 |
| 電纜直徑 |
4mm ~ 8mm |
| 介質類型 |
液體或氣體 |
| 介質溫度 |
標準型：-40℃~150℃；高溫型：-40℃~200℃ |
| 介質黏度 |
≤10mPa·s |
| 過程壓力 |
≤10MPa |
| 環境溫度 |
-40℃~70℃；液晶顯示工作溫度：-30℃~80℃ |
| 防護等級 |
IP65 |

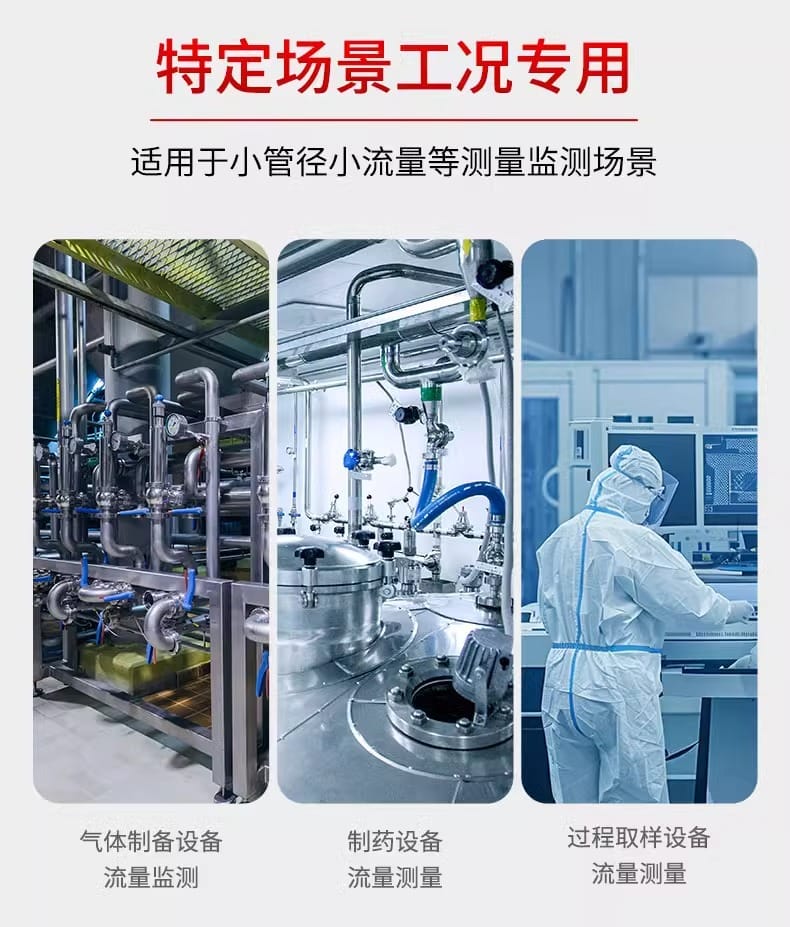

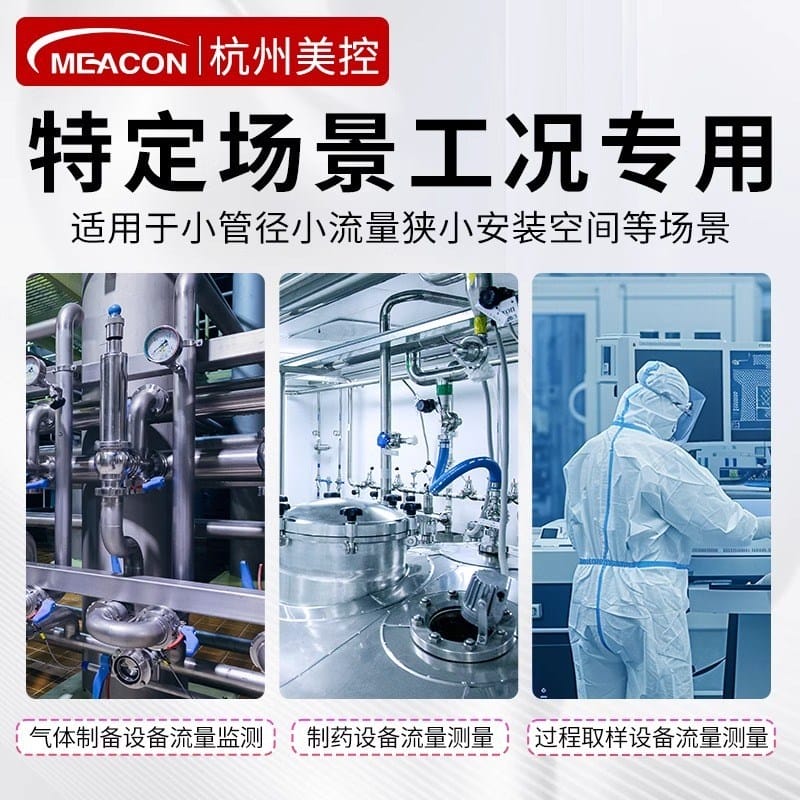

三、應用行業
- 實驗室設備：氣相色譜分析、取樣設備、過程取樣設備
- 制藥行業：制藥設備、氣體/加氧設備
- 氣體工業：氣體制備設備、氮?dú)?氬氣系統
- 船舶制造：船用設備
- 能源核電：核電設備
- 檢測領域：檢漏設備、流量監測控制系統
四、安裝條件

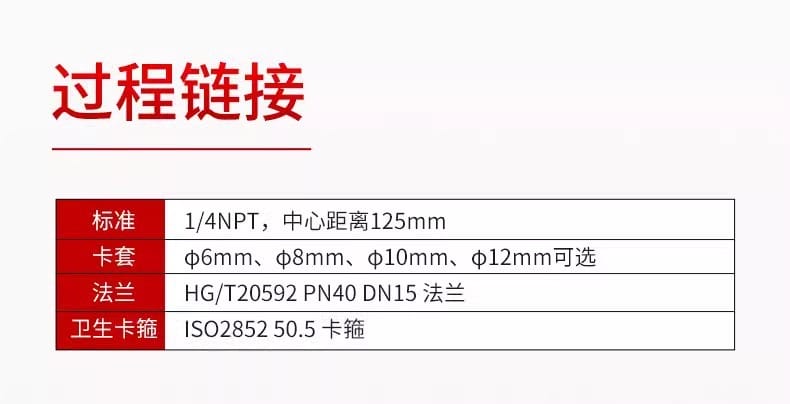

4.1 過程連接方式
| 連接類型 |
規格說明 |
| 螺紋連接 |
標準1/4NPT，中心距離125mm |
| 卡套連接 |
Φ6mm、Φ8mm、Φ10mm、Φ12mm可選 |
| 法蘭連接 |
HG/T20592 PN40 DN15法蘭 |
| 衛生卡箍 |
ISO2852 50.5卡箍 |

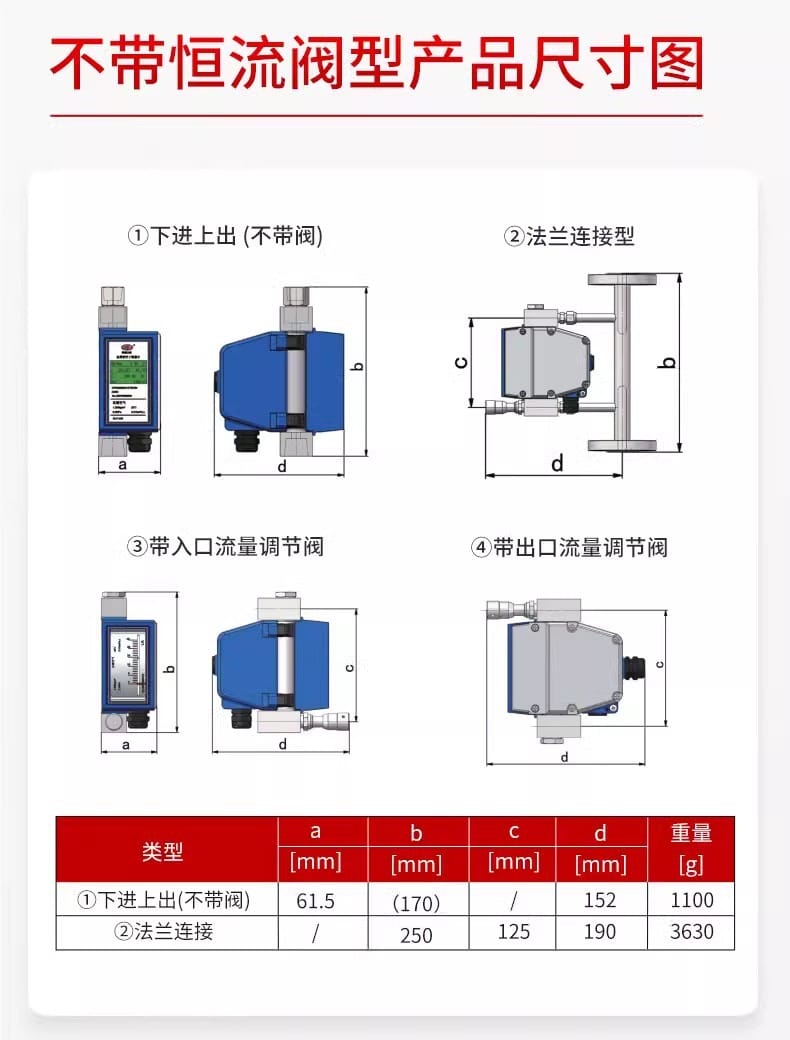

4.2 安裝型式
- ①下進上出（不帶閥）：基礎型，尺寸a=61.5mm，b=170mm，重量1100g
- ②法蘭連接型：尺寸b=250mm，c=125mm，d=190mm，重量3630g
- ③帶入口流量調節閥：尺寸b=280mm，c=250mm，重量6880g
- ④帶出口流量調節閥/側進側出：尺寸b=285mm，c=250mm，重量6880g

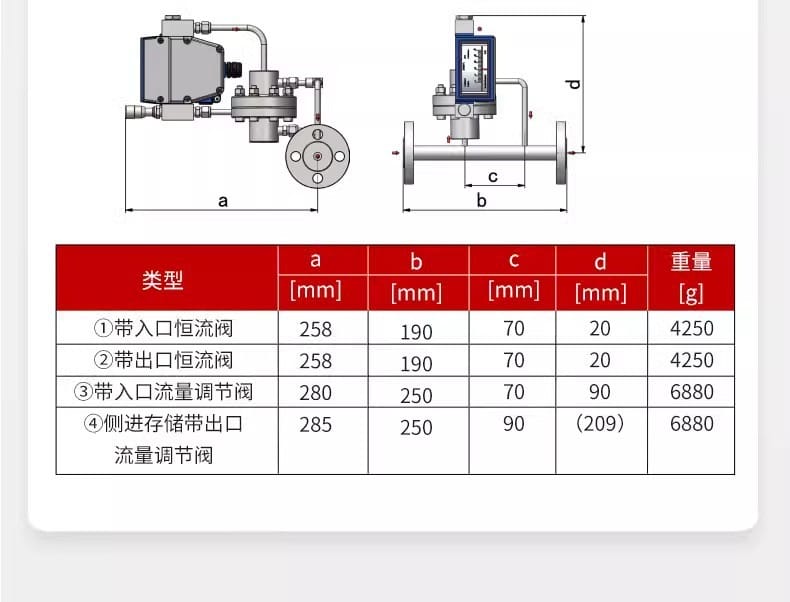

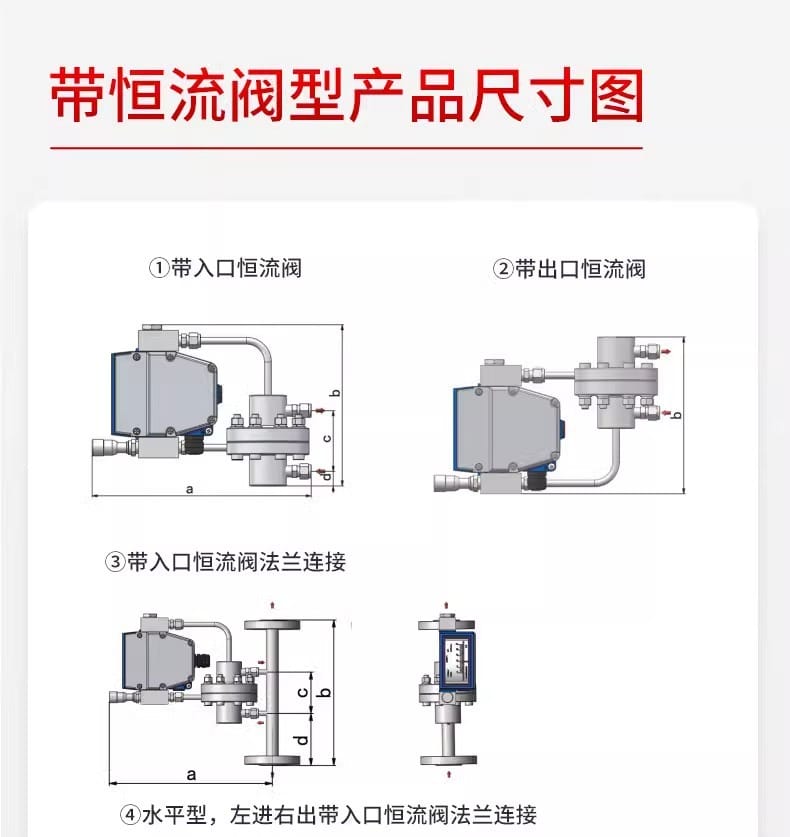

4.3 恒流閥型安裝尺寸
| 類型 |
a(mm) |
b(mm) |
c(mm) |
d(mm) |
重量 |
| 帶入口恒流閥 |
258 |
190 |
70 |
20 |
4250 |
| 帶出口恒流閥 |
258 |
190 |
70 |
20 |
4250 |
| 帶入口恒流閥法蘭連接 |
280 |
250 |
70 |
90 |
6880 |
| 水平型左進右出帶入口恒流閥法蘭連接 |
285 |
250 |
90 |
209 |
6880 |
五、注意事項
- 介質限制：介質黏度須≤10mPa·s，超出范圍需咨詢廠家選型
- 溫度控制：液晶顯示模塊工作溫度限制為-30℃~80℃，超溫環境建議選用指針顯示或采取散熱措施
- 壓力安全：過程壓力嚴禁超過10MPa額定上限
- 供電匹配：二線制與多線制供電電壓及電流要求不同，接線前務必確認型號規格
- 負載匹配：4-20mA輸出負載電阻不得超過600Ω（二線制500Ω@24VDC）
- Hart通訊：使用Hart協議時，供電電壓不得低于18VDC，回路電阻不小于250Ω
- 防護維護：IP65防護等級需確保電氣接口密封良好，定期檢查電纜格蘭頭緊固狀態
- 流向確認：安裝時嚴格按標識流向（下進上出或側進側出）連接，反向安裝將導致測量失效
- 氣體補償：測量氣體時建議啟用溫壓補償功能，確保標況流量換算準確
- 遠程監控：配套無線模塊接入系統時，需確?，F(xiàn)場NB-IoT/4G信號覆蓋良好

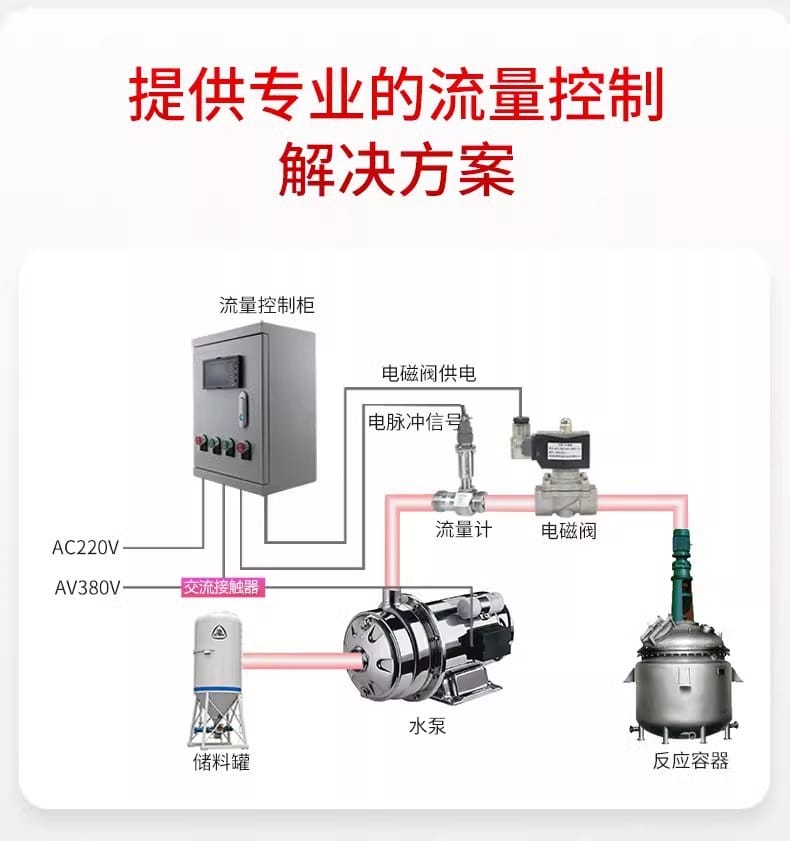

六、定制化服務

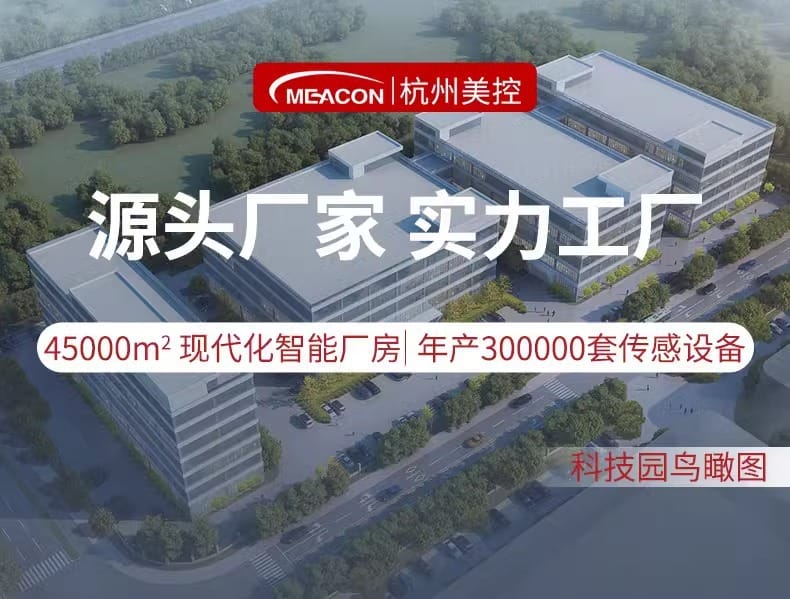

美控源頭工廠（45000m2現代化智能廠房，年產300000套傳感設備）提供專業工程師選型支持及產品定制服務，涵蓋：
- 多種過程連接方式定制
- 手動/自動溫壓補償配置
- 二線制/多線制輸出選擇
- 開關報警功能定制
- 恒流閥/調節閥集成方案

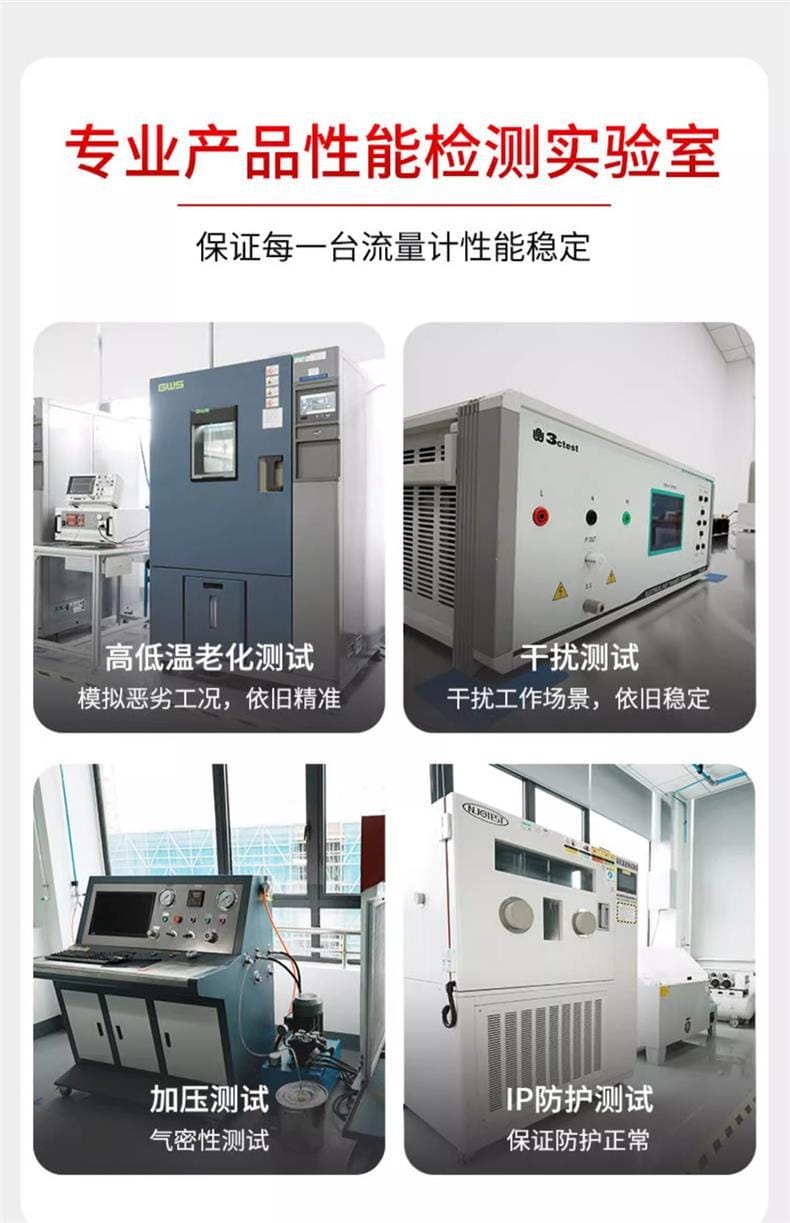

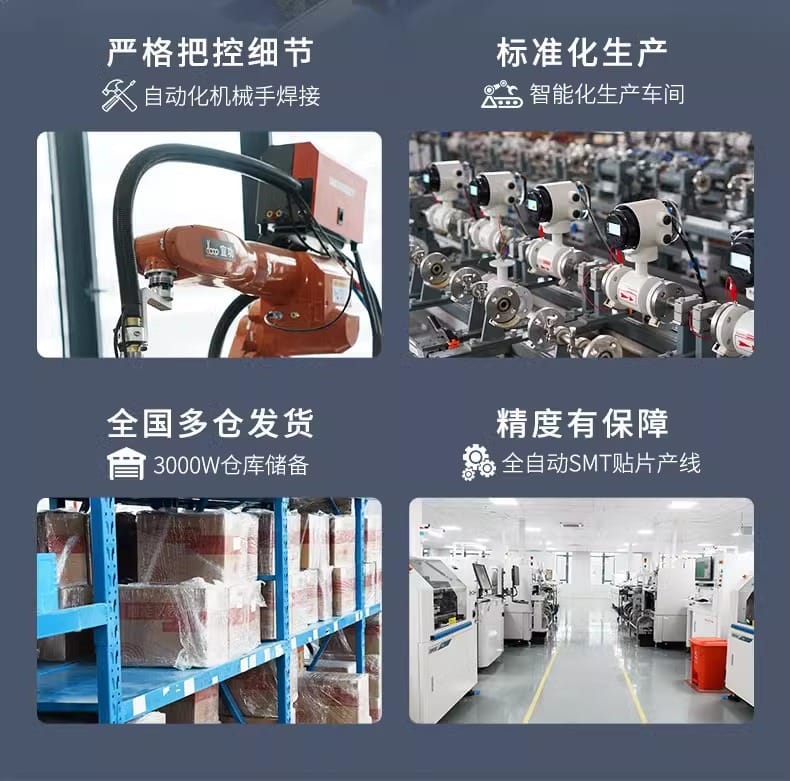

品質保障：全自動SMT貼片產線、自動化機械手焊接、專業性能檢測實驗室（高低溫老化、干擾測試、加壓測試、IP防護測試、氣密性測試），確保每一臺流量計性能穩定。
