美控雷達超聲波多普勒流量計產品手冊

一、產品概述

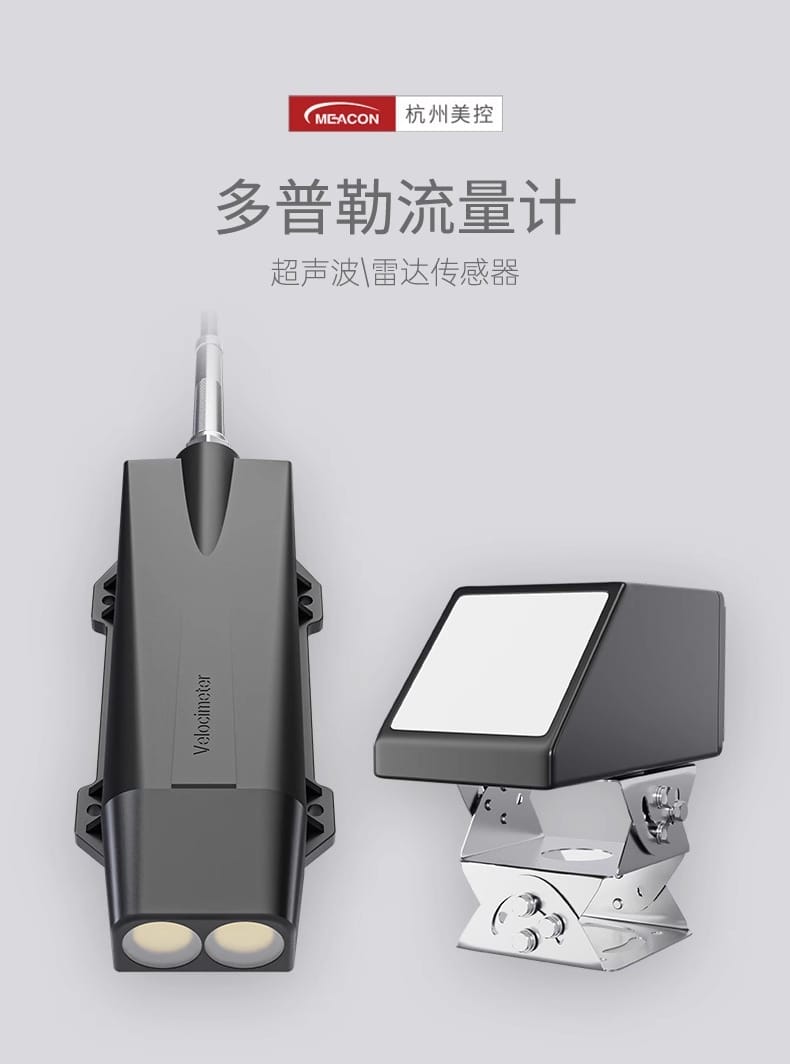

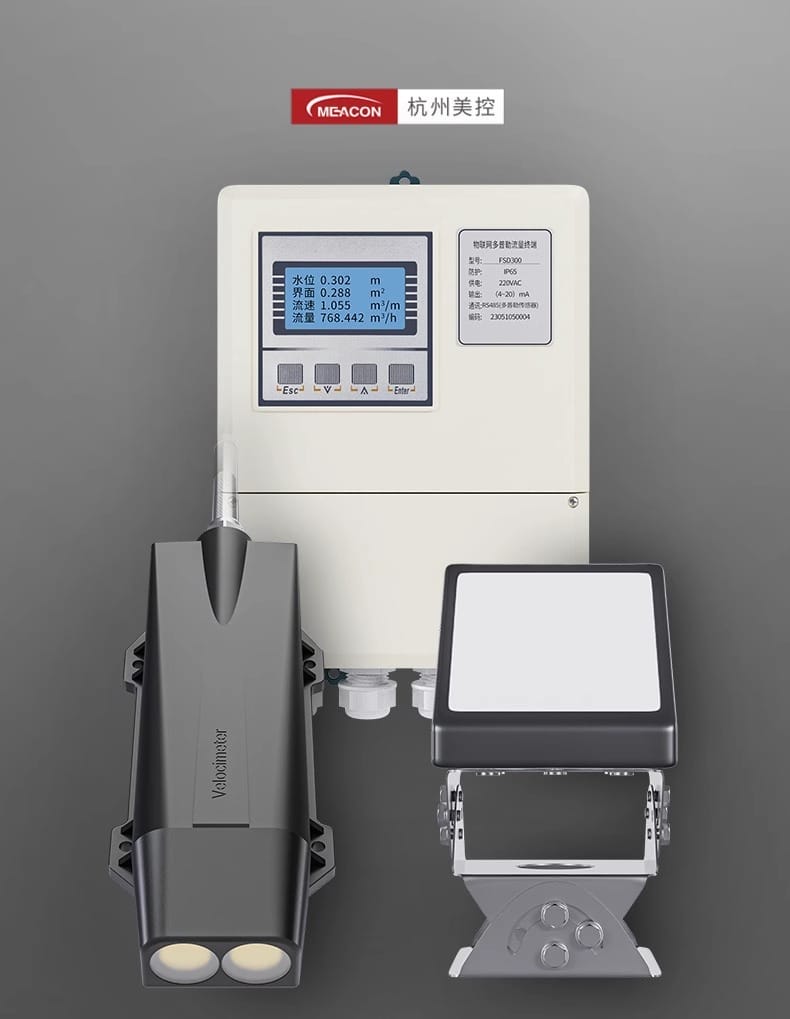

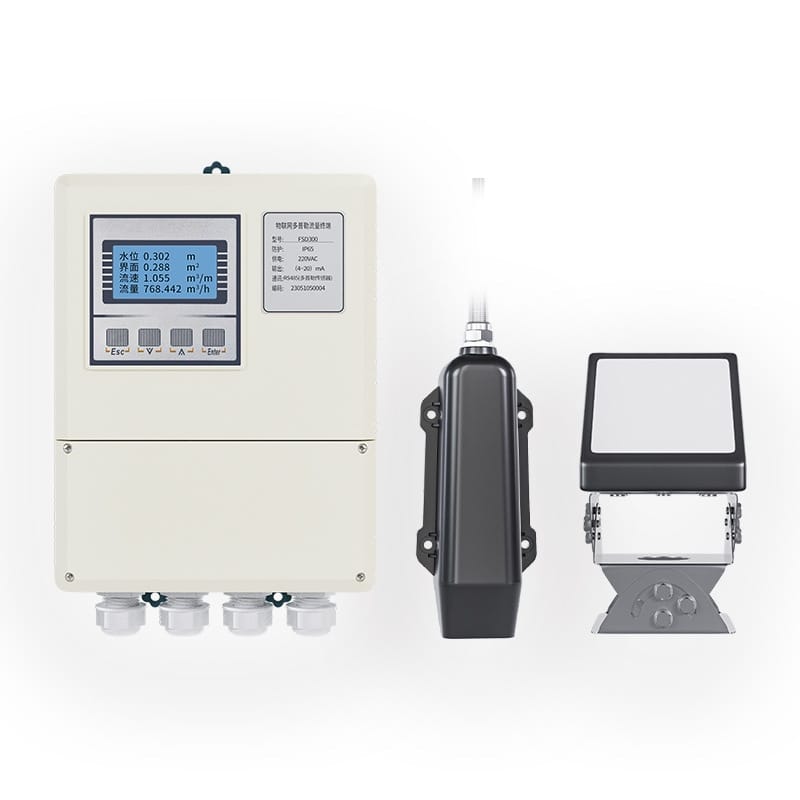

美控（MCACON）雷達超聲波多普勒流量計是一款專為明渠、管道、河道等復雜工況設計的非接觸式流量測量設備，集成超聲波聲學傳感與雷達電磁波傳感兩種技術方案，可精準測量流速、液位及溫度參數，廣泛應用于水利監測、市政管網、農業灌溉等領域。

二、核心特點

特點類別	詳細說明

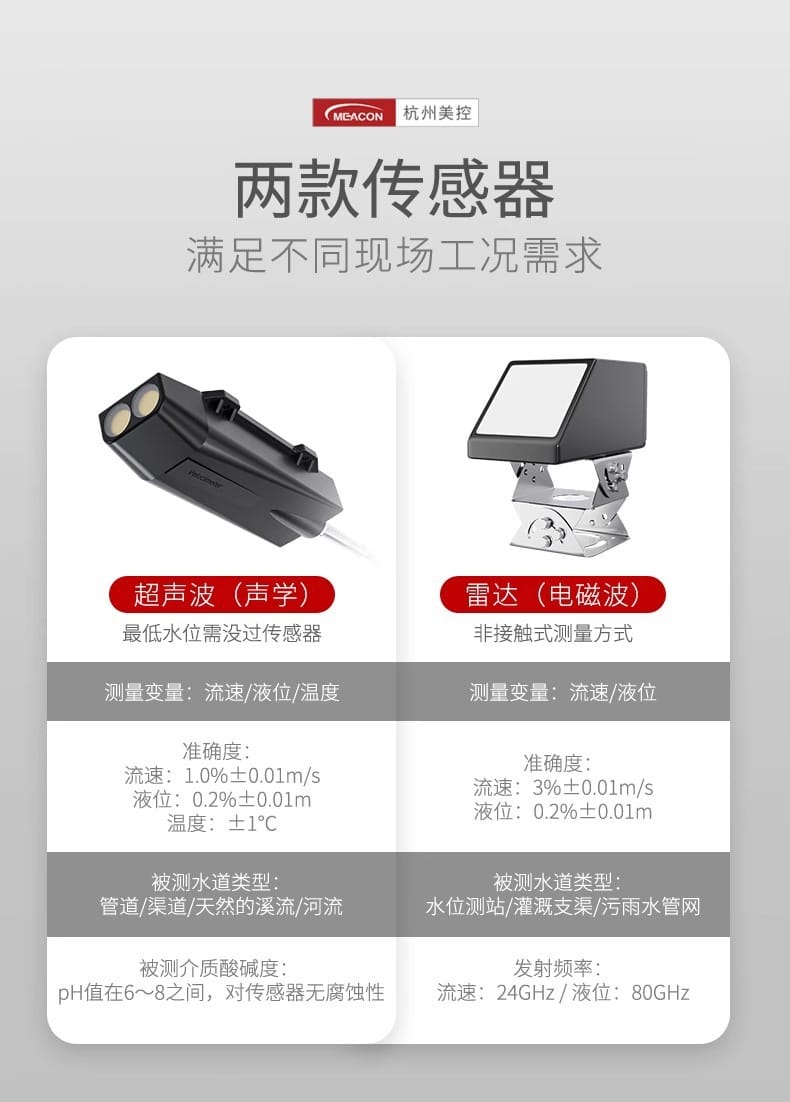

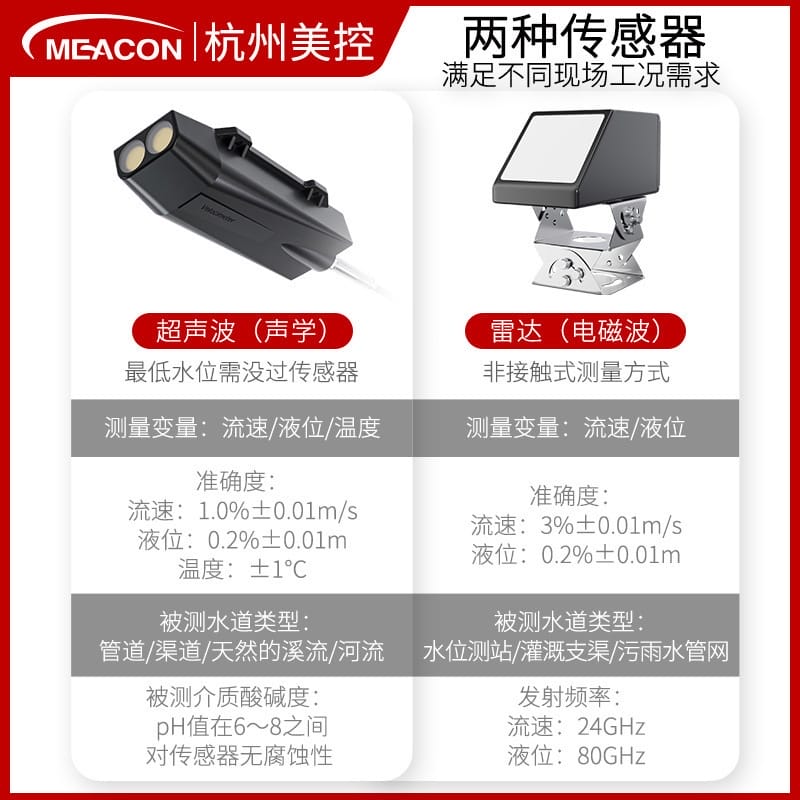

雙傳感技術	超聲波（聲學）+ 雷達（電磁波）兩種傳感器可選，適配不同現場工況
非接觸測量	雷達方案無需接觸水體，無懼泥沙堵塞、水草纏繞及冰期嚴苛環境

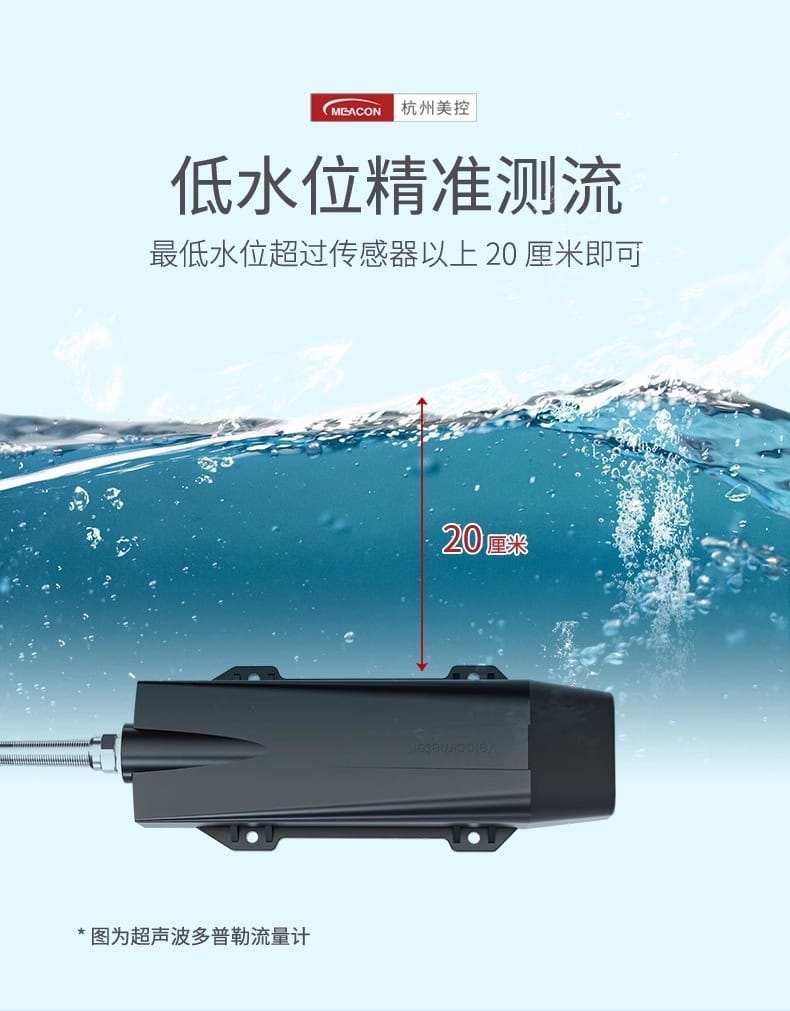

低水位適應	超聲波方案最低水位僅需沒過傳感器20cm即可精準測流

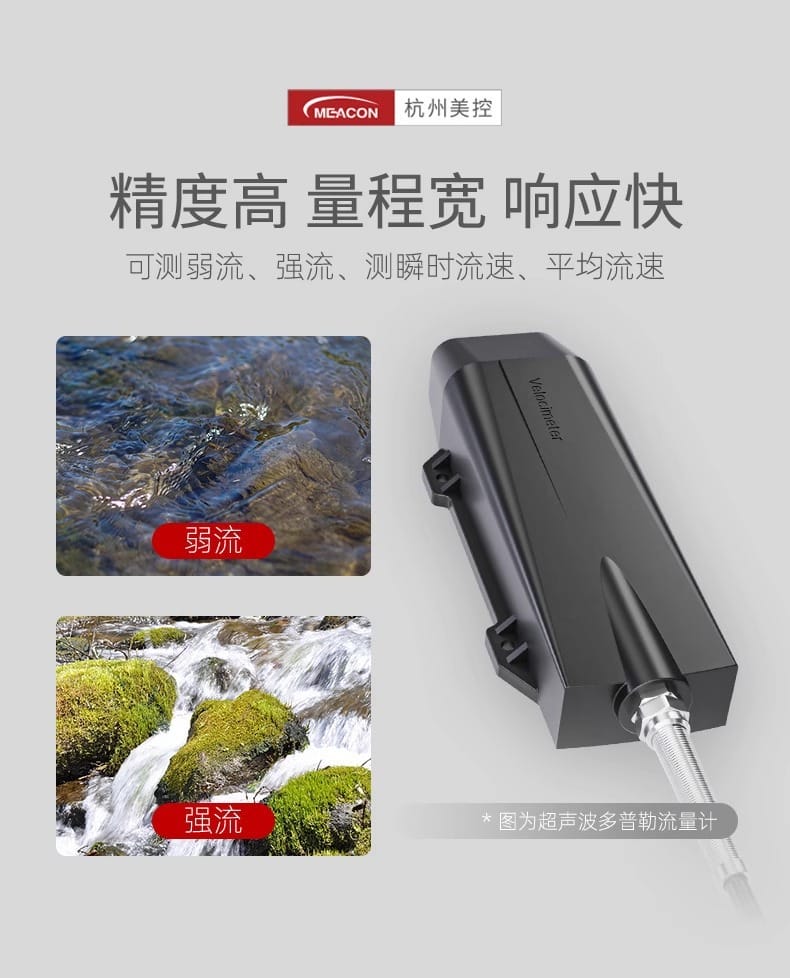

寬量程覆蓋	可測弱流至強流，支持瞬時流速與平均流速雙模式
高防護等級	超聲波傳感器IP68，雷達傳感器IP65，適應惡劣戶外環境
智能通訊	支持RS485、4-20mA、0-5V等多種輸出方式，兼容遠程監控平臺

三、技術參數

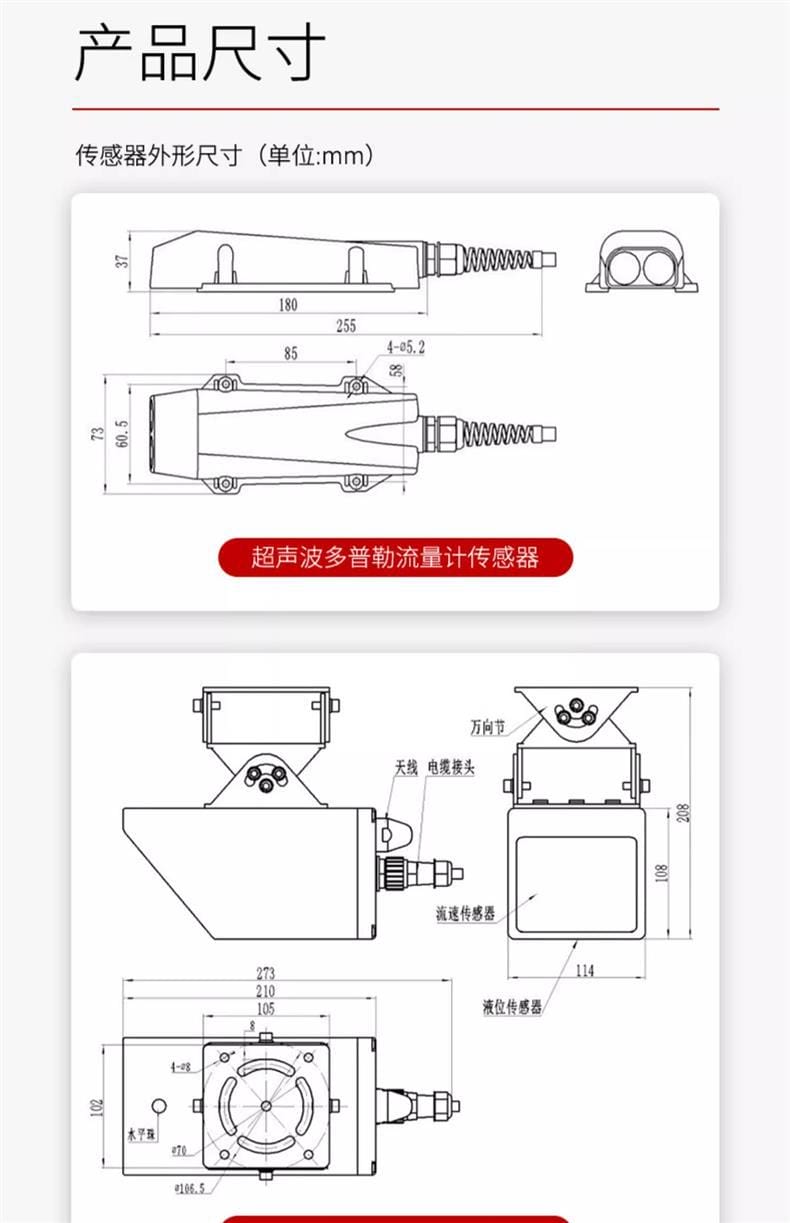

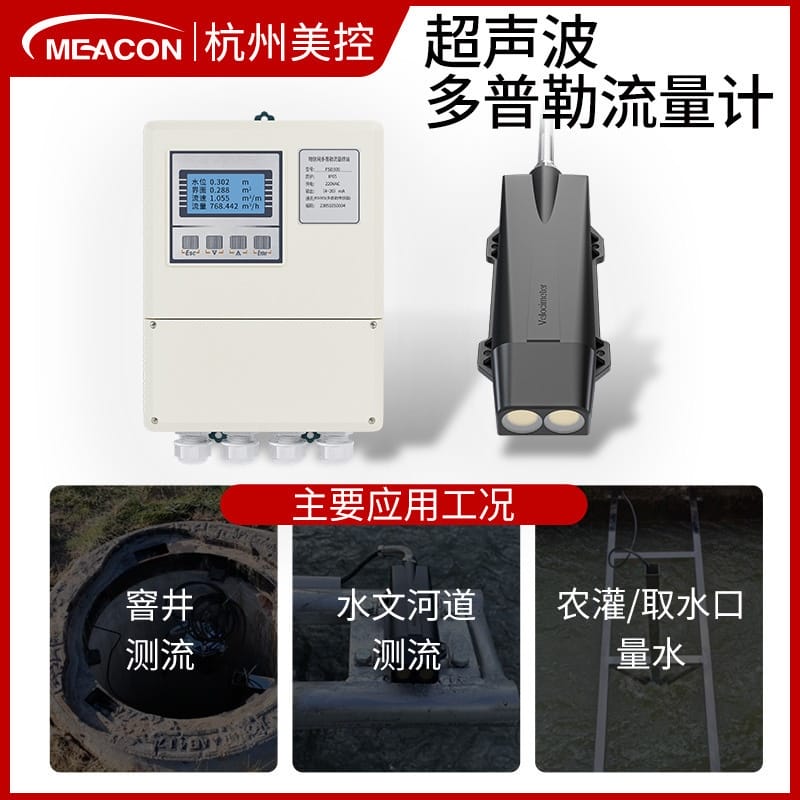

3.1 超聲波多普勒流量計（FSD300系列）

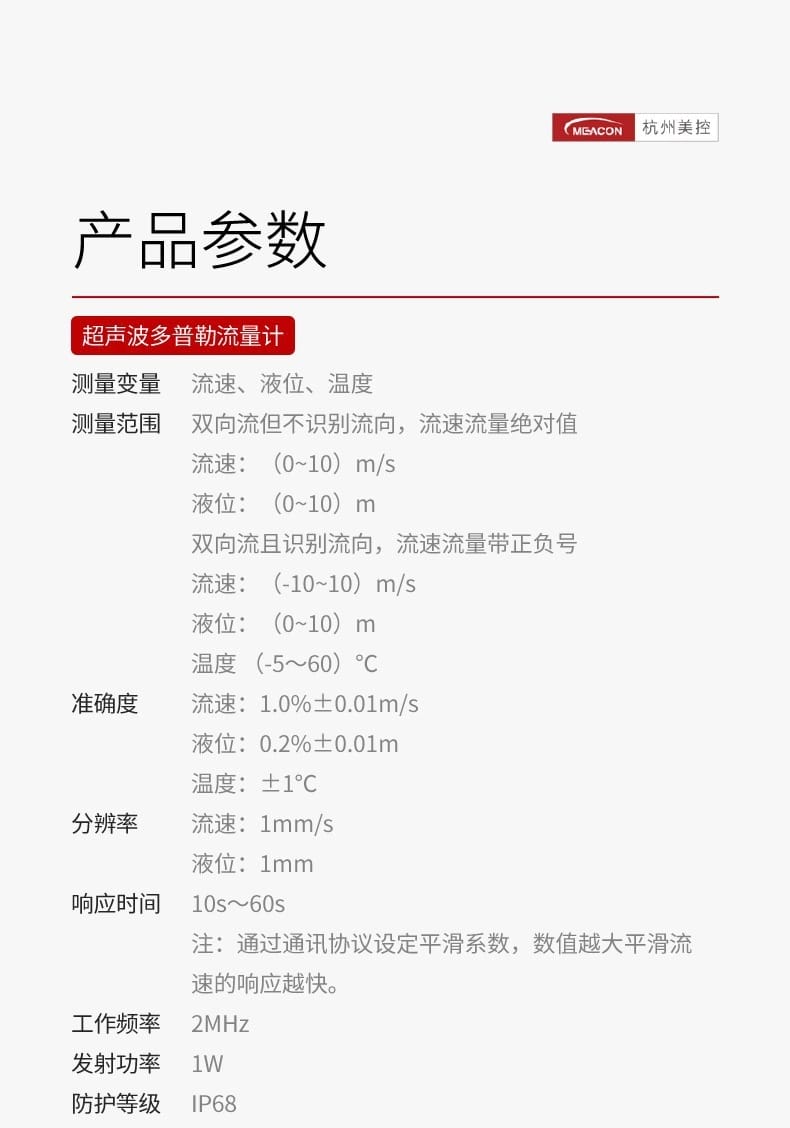

參數項	技術指標
測量變量	流速、液位、溫度
流速范圍	0~10 m/s（雙向流不識別流向）；-10~+10 m/s（雙向流識別流向）
液位范圍	0~10 m
溫度范圍	-5~60℃
流速準確度	1.0%±0.01 m/s
液位準確度	0.2%±0.01 m
溫度準確度	±1℃
分辨率	流速1mm/s，液位1mm
響應時間	10s~60s（可通訊設定平滑系數）
工作頻率	2MHz
發射功率	1W
防護等級	IP68
被測介質	pH值6~8，對傳感器無腐蝕性

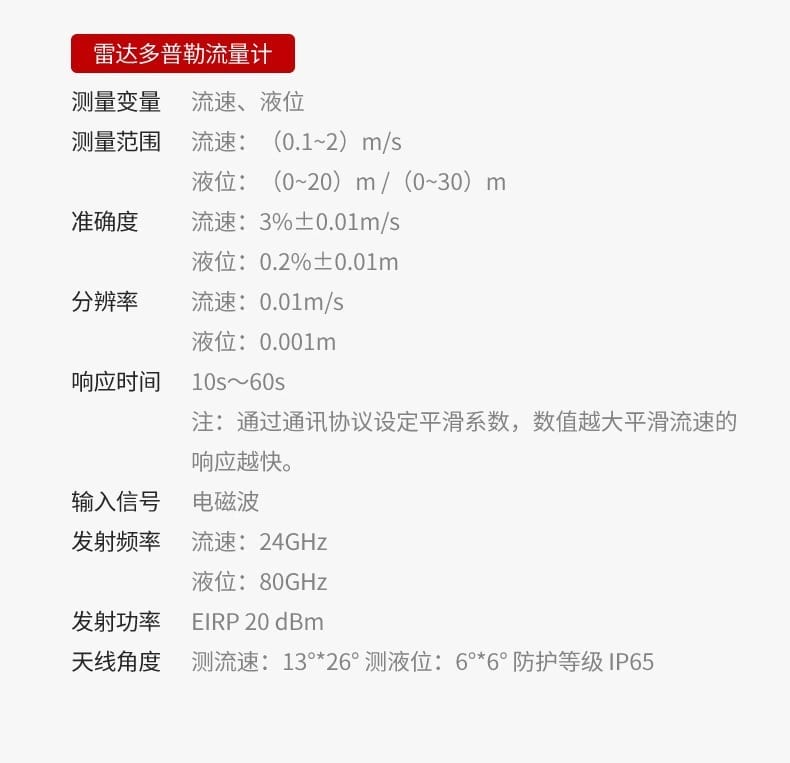

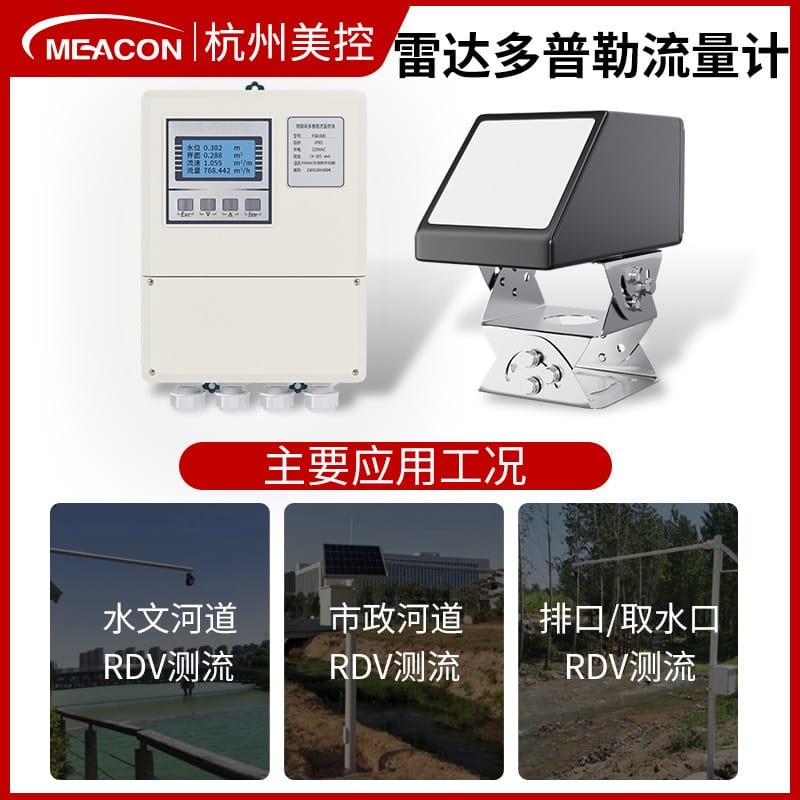

3.2 雷達多普勒流量計（FDC300系列）

參數項	技術指標
測量變量	流速、液位
流速范圍	0.1~2 m/s
液位范圍	0~20m / 0~30m（可選）
流速準確度	3%±0.01 m/s
液位準確度	0.2%±0.01 m
分辨率	流速0.01m/s，液位0.001m
響應時間	10s~60s（可通訊設定平滑系數）
發射頻率	流速24GHz / 液位80GHz
發射功率	EIRP 20 dBm
天線角度	測流速13°×26°，測液位6°×6°
防護等級	IP65（主機IP63）

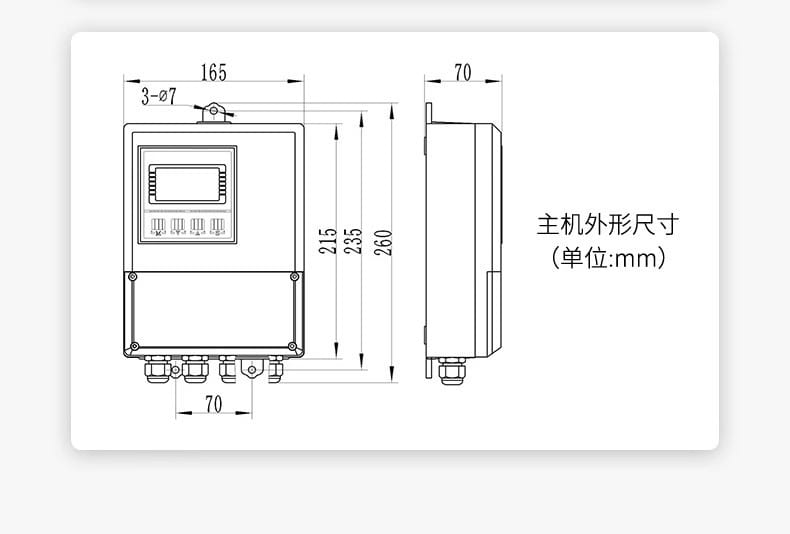

3.3 主機通用參數

參數項	配置選項
供電電源	24VDC / 220VAC
輸出信號	RS485、4-20mA、0-5V及組合輸出
報警功能	無/雙組SPDT/雙組SPDT+雙組SPST
分體電纜	標配10m，可擴展（超出部分5元/米）
安裝支架	標配4×Φ8mm萬向吊裝304SS支架

四、應用行業

水利水務：河道水位測站、灌區渠道監測、水資源管理
市政環保：污雨水管網流量監測、城市內澇預警、排水泵站監控
農業灌溉：灌溉支渠流量計量、節水灌溉系統
工業過程：工業廢水排放監測、循環水系統流量控制
水文科研：天然溪流/河流流速流量長期監測

五、安裝條件

5.1 超聲波傳感器安裝要求

水位要求：最低水位需超過傳感器頂部20cm以上
安裝方式：萬向節吊裝，傳感器需浸入水中
介質條件：pH值6~8，無強腐蝕性；避免大量氣泡干擾
典型場景：管道、渠道、窨井（可選配呼吸閥組件）

5.2 雷達傳感器安裝要求

安裝高度：根據量程選擇，液位0~20m或0~30m型號

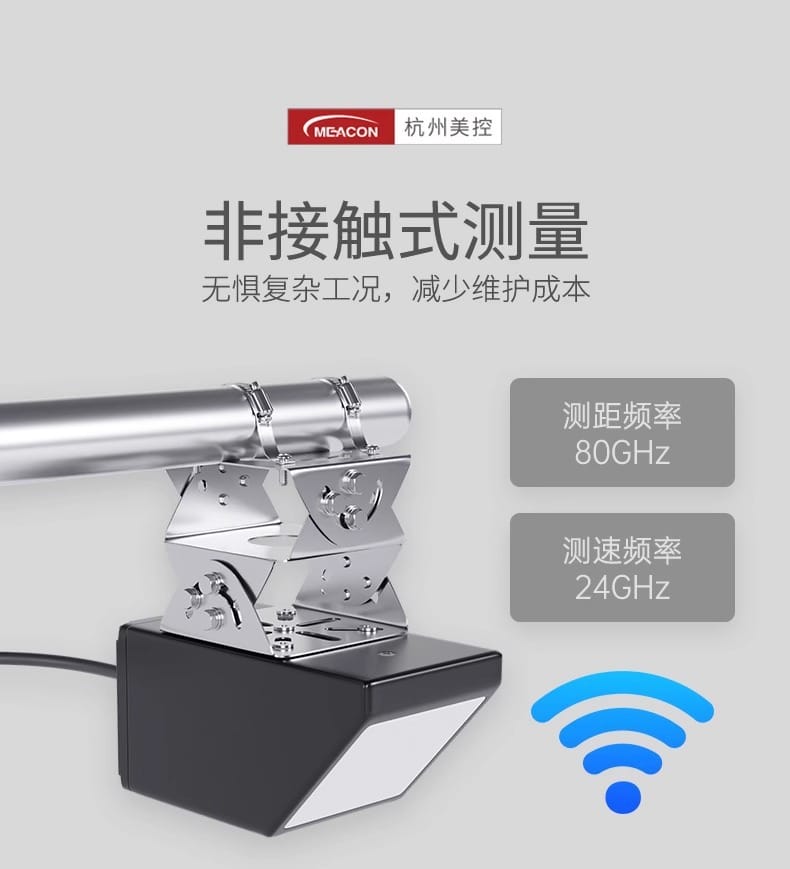

安裝方式：非接觸式，橫桿固定于渠道/河道上方
對準要求：傳感器需垂直對準水面，避免障礙物遮擋
典型場景：水位測站、灌溉支渠、污雨水管網、冰期場合

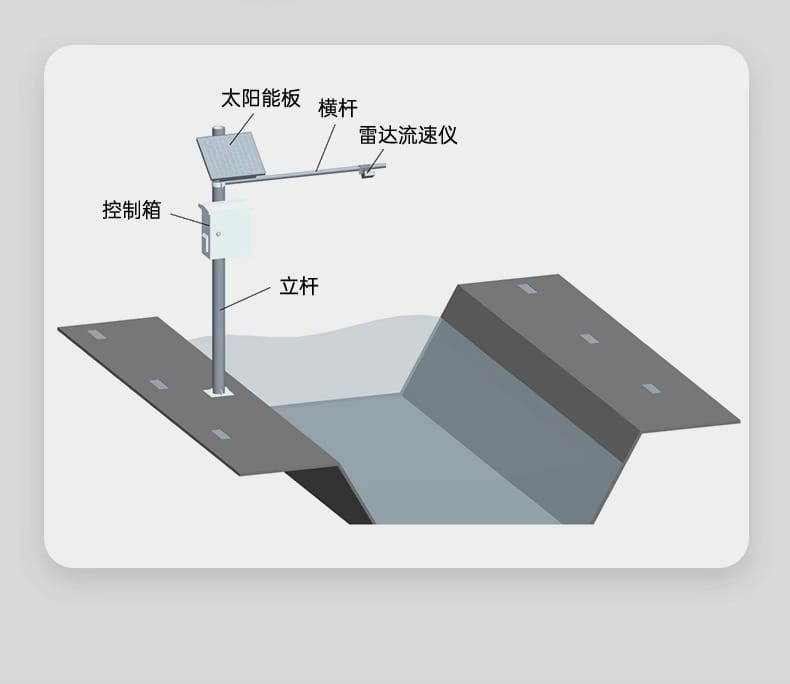

5.3 系統配套

太陽能板供電系統（戶外無市電場合）
立桿、橫桿、控制箱一體化安裝結構
防雷接地保護（戶外安裝必備）

六、注意事項

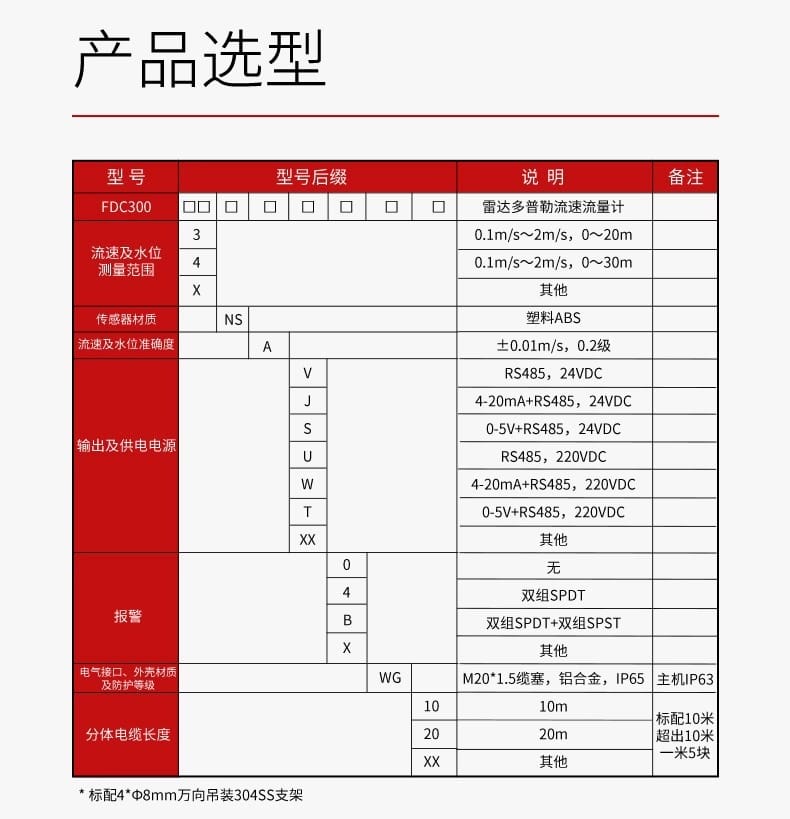

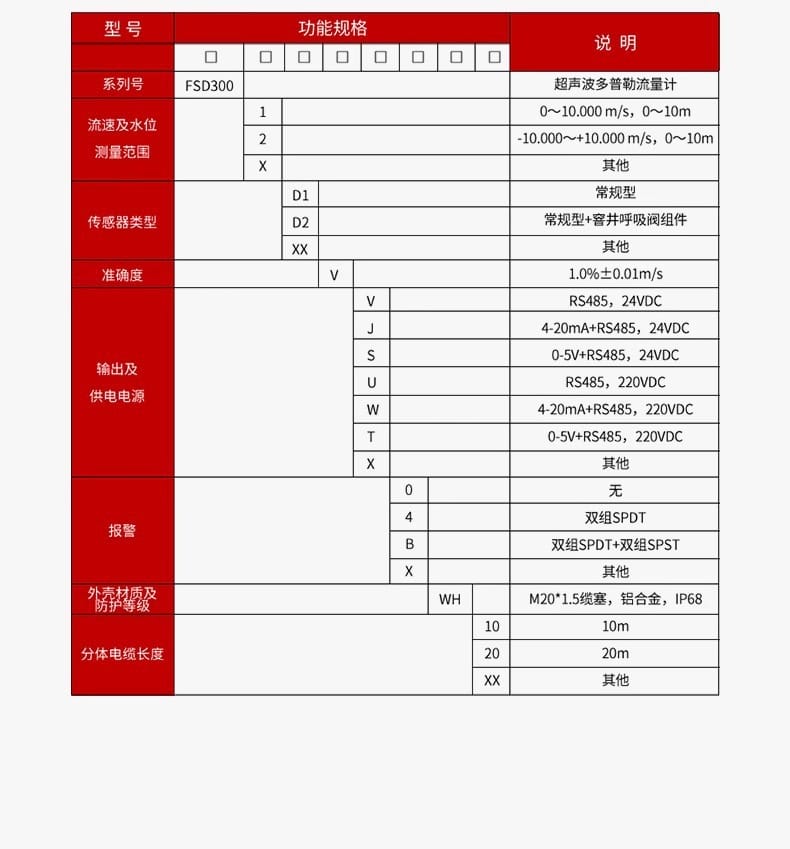

選型匹配：根據現場水位范圍、流速范圍、供電條件及輸出需求選擇對應型號代碼
介質適應性：超聲波方案需確認介質pH值及腐蝕性；雷達方案需確認水面無嚴重泡沫或漂浮物遮擋
電纜防護：分體電纜連接處需做好防水密封，避免長期浸泡導致進水
通訊配置：RS485通訊需正確設置波特率、地址等參數；平滑系數設定影響響應速度與數據穩定性
定期維護：超聲波傳感器需定期清理表面附著物；雷達傳感器需檢查天線表面清潔度
冰期運行：雷達方案適用于嚴苛冰期場合，超聲波方案需評估冰層對測量的影響
資質認證：產品具備ISO9001、歐盟CE認證，確保合規使用

七、品牌與服務保障

項目	內容
生產實力	45000m2現代化智能工廠，年產30萬套傳感設備
資質榮譽	國家高新技術企業、中國儀器儀表學會理事單位、國標委委員單位、國家創新基金支持
認證體系	ISO9001質量管理體系、歐盟CE認證、TüV萊茵深度認證
服務承諾	1v1上門指導、30天遠程調試指導、無理由退換
合作客戶	霍尼韋爾、農夫山泉、三一重工、中國聯通、中國兵器工業集團、長安汽車、萬科、中船集團等
