美控LDG衛生型電磁流量計產品手冊
一、產品概述
品牌：美控（MEACON）
制造商：杭州美控自動化技術有限公司

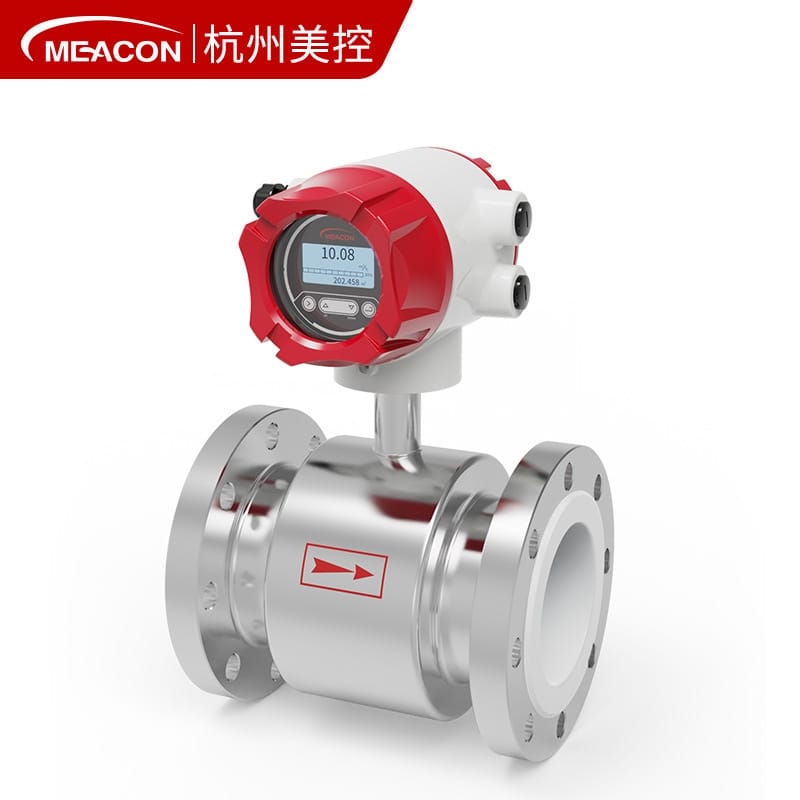

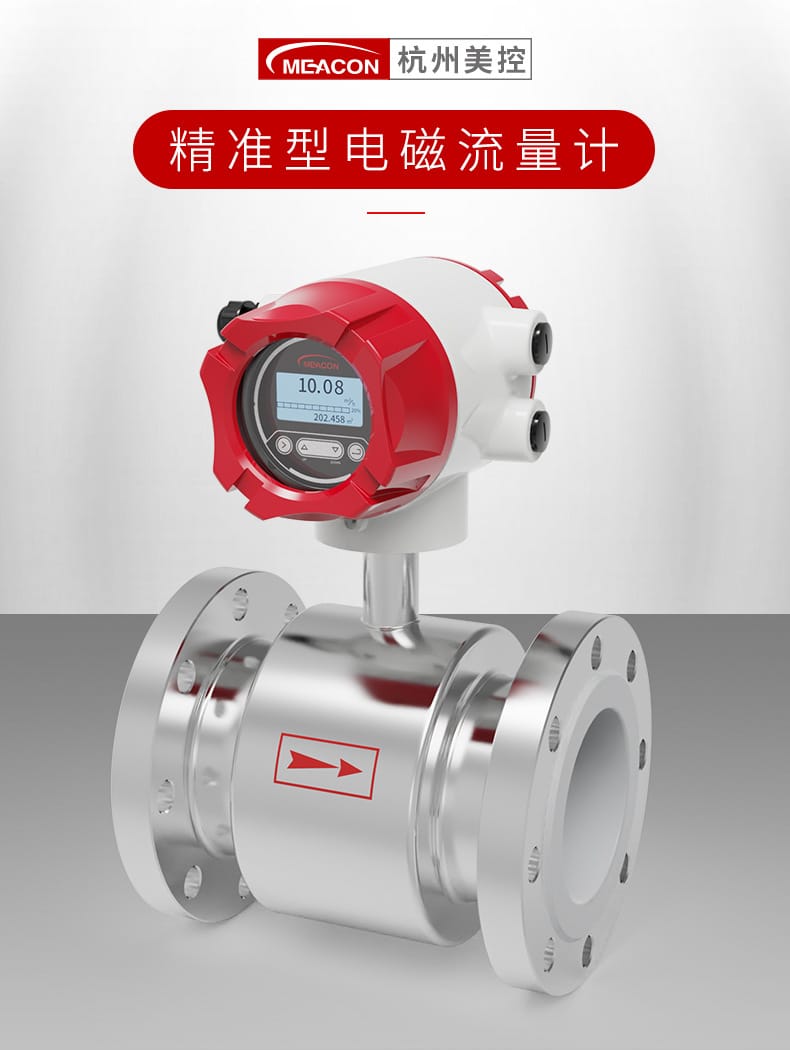

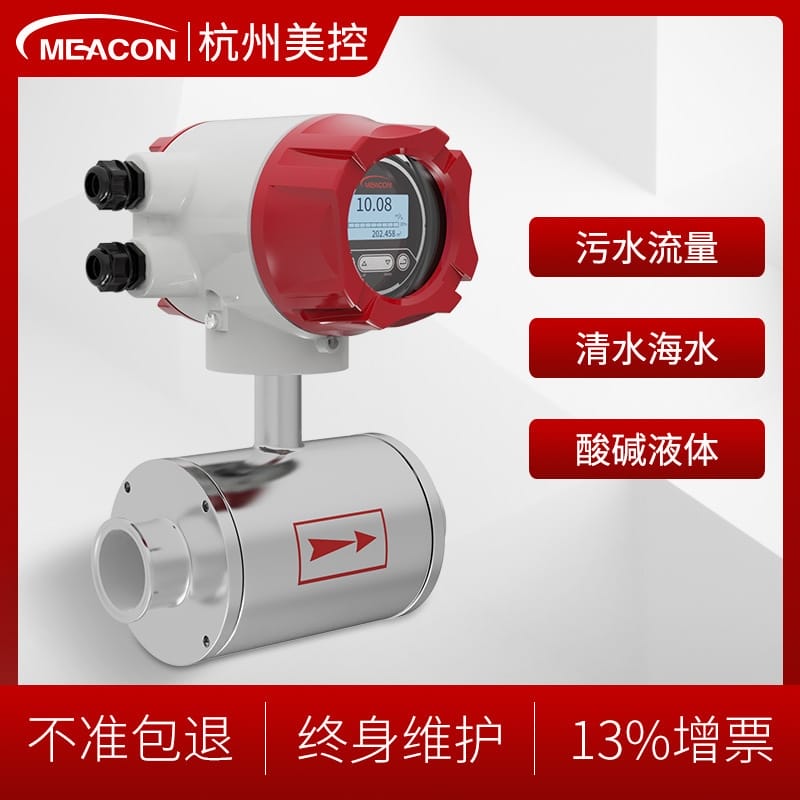

產品名稱：LDG美控衛生型電磁流量計
核心特點：防腐不銹鋼材質，四氟襯里設計，適用于鹽酸、硫酸等強腐蝕性介質測量
二、核心特點
2.1 材質與結構
- 采用進口鋁合金鑄造殼體，結構堅固耐用
- 衛生型設計，滿足食品醫藥行業衛生標準
- 不銹鋼防腐外殼，適應惡劣工況環境
2.2 測量性能
- 精度等級：±0.5%R（千分之五）
- 量程比：10:1
- 重復性好，長期穩定性優異

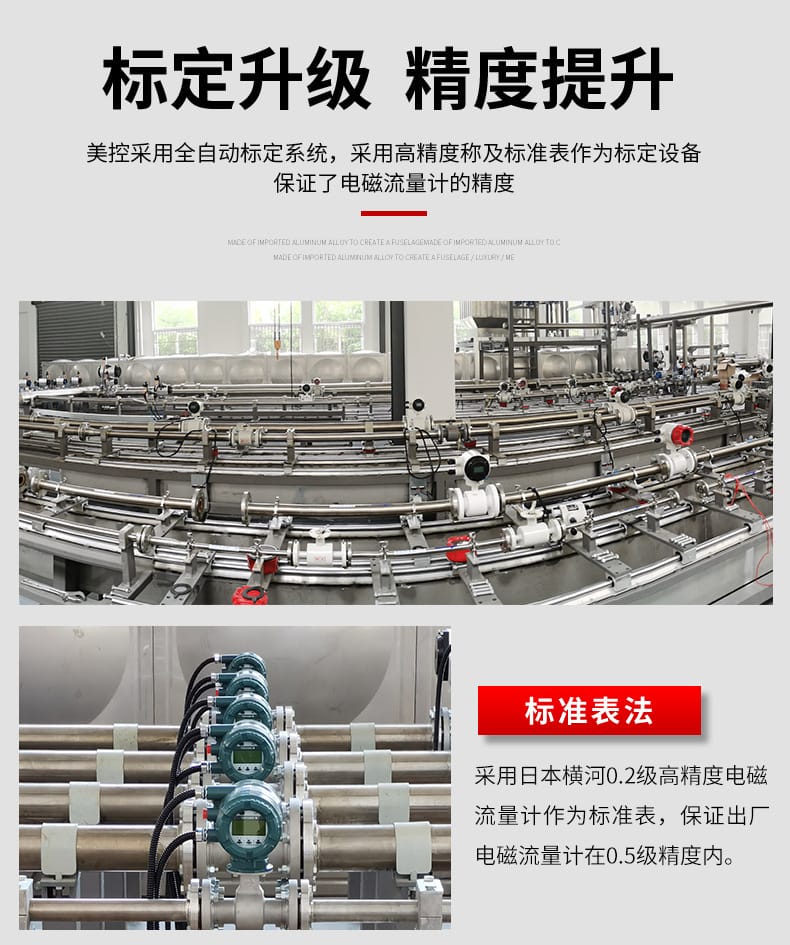

2.3 標定系統
- 全自動標定系統：采用高精度稱及標準表作為標定設備
- 標準表法：采用日本橫河0.2級高精度電磁流量計作為標準表，保證出廠精度在0.5級以內

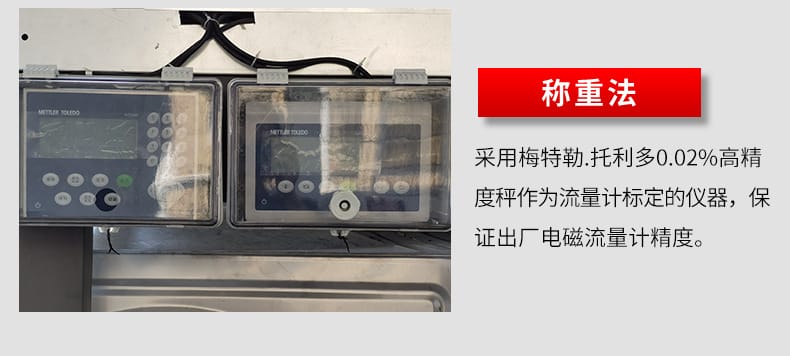

- 稱重法：采用梅特勒·托利多0.02%高精度秤作為標定儀器

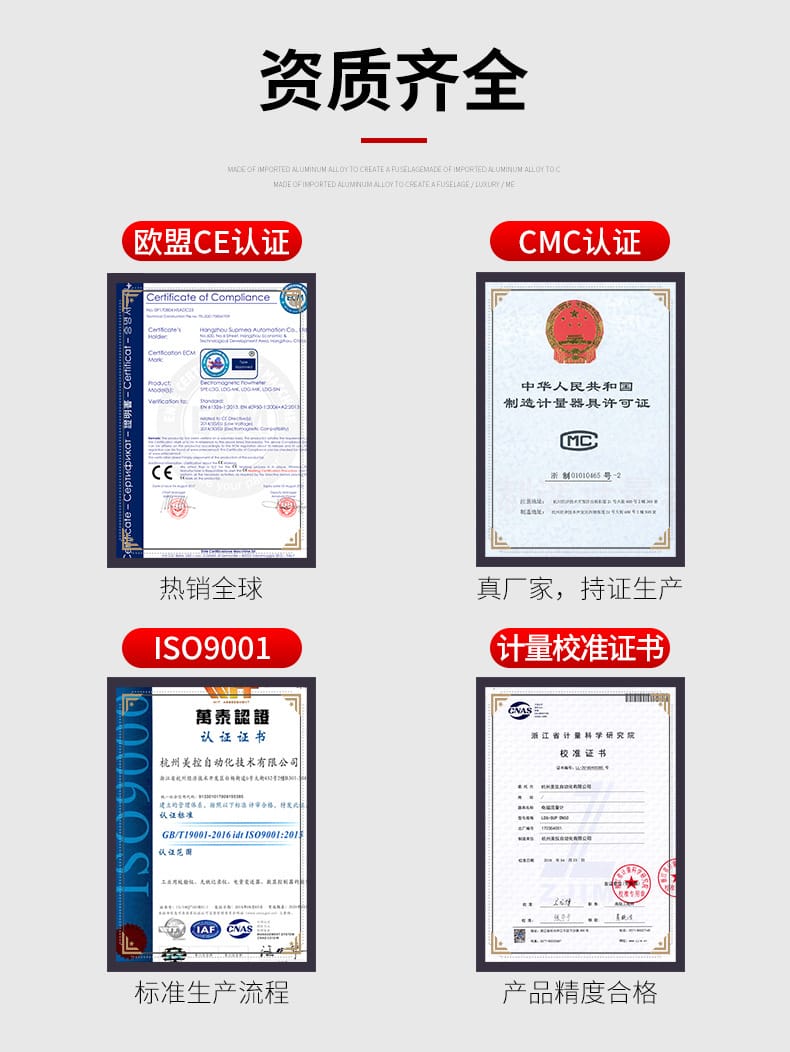

2.4 資質認證
| 認證類型 |
說明 |
| 歐盟CE認證 |
符合EN61326-1:2013、EN60950:2009等標準 |
| ISO9001認證 |
GB/T19001-2016 idt ISO9001:2015質量管理體系 |
| CMC認證 |
中華人民共和國制造計量器具許可證（MC浙制01010465號-2） |
| CNAS計量校準 |
浙江省計量科學研究院校準證書 |
2.5 服務保障
- 出廠檢測報告隨貨提供
- 木箱包裝，運輸安全
- 質保三年（DN150以上，常規工況）
- 上門選型服務

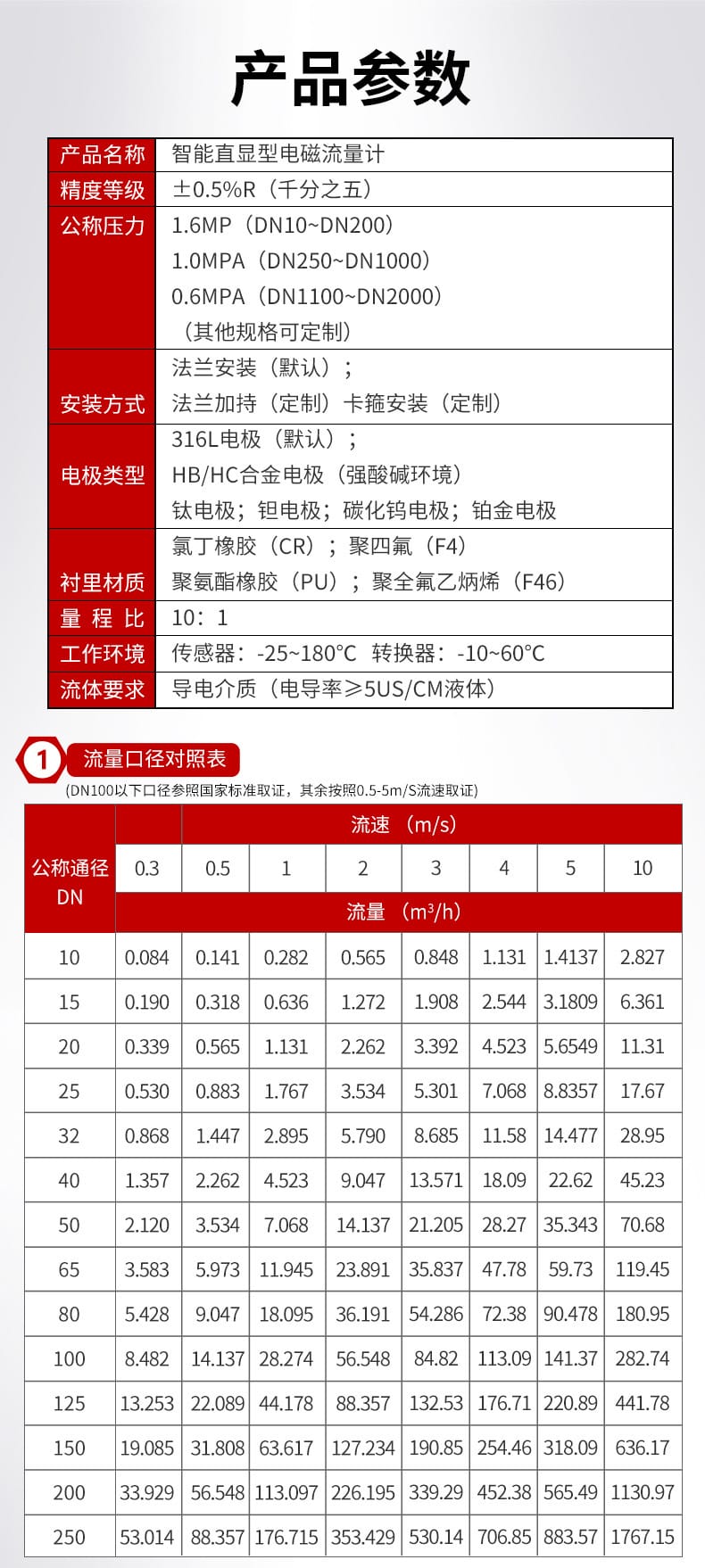

三、技術參數
3.1 基本參數
| 參數項 |
技術指標 |
| 產品型號 |
LDG系列智能直顯型電磁流量計 |
| 精度等級 |
±0.5%R |
| 量程比 |
10:1 |
| 流體電導率 |
≥5μS/cm |
| 防護等級 |
IP65（標準），IP68可選 |
3.2 壓力等級
| 公稱通徑 |
公稱壓力 |
| DN10~DN200 |
1.6MPa |
| DN250~DN1000 |
1.0MPa |
| DN1100~DN2000 |
0.6MPa |
| 其他規格 |
可定制 |
3.3 溫度范圍
| 部件 |
工作溫度 |
| 傳感器 |
-25℃~180℃ |
| 轉換器 |
-10℃~60℃ |
3.4 安裝方式
- 默認：法蘭安裝

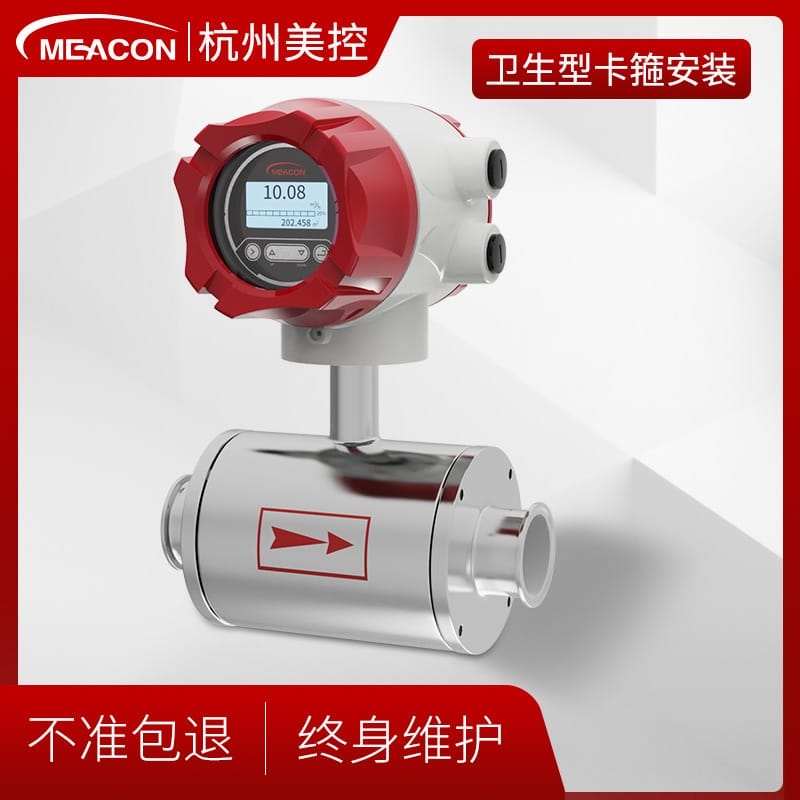

- 可選定制：法蘭夾持、卡箍安裝

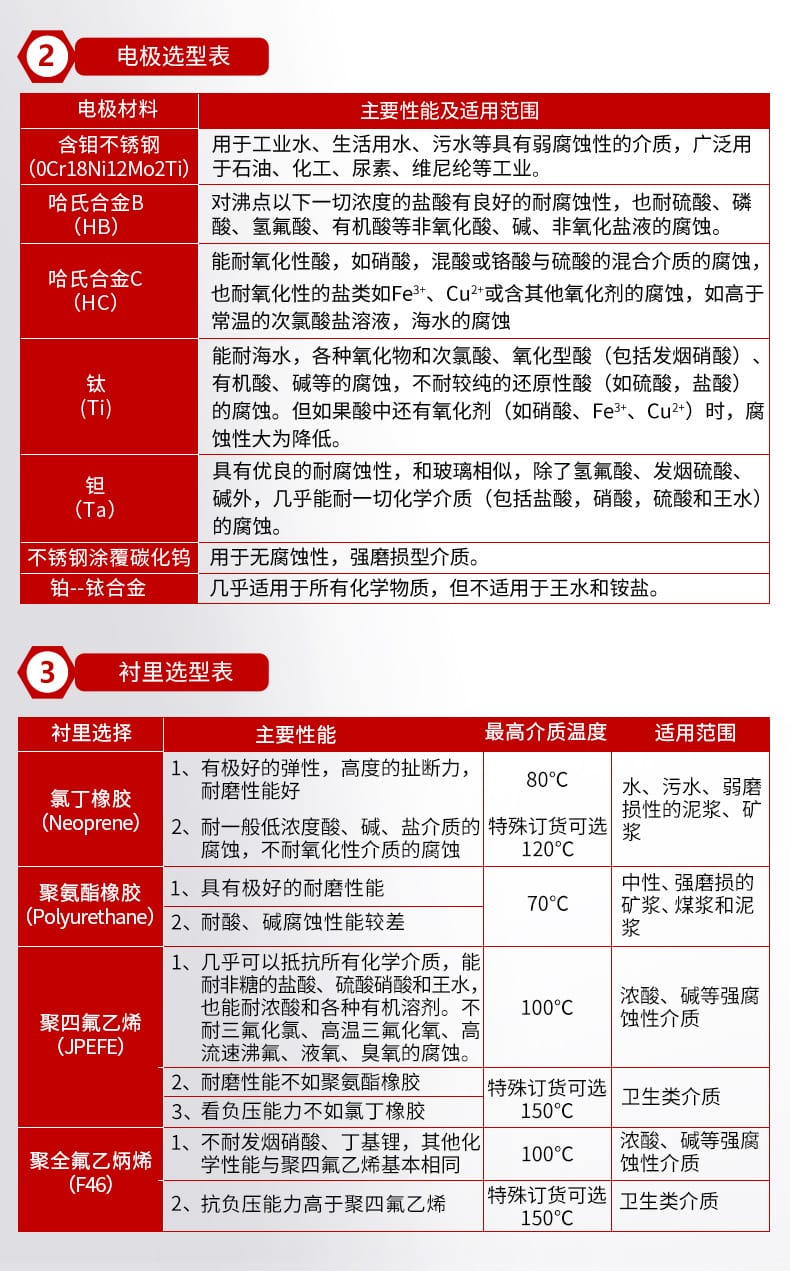

3.5 電極材料選型
| 電極材料 |
代號 |
主要性能及適用范圍 |
| 316L不銹鋼 |
默認 |
工業水、生活用水、污水等弱腐蝕性介質，廣泛用于石油、化工、尿素、維尼綸等工業 |
| 哈氏合金B(yǎng) |
HB |
耐沸點以下一切濃度鹽酸，耐硫酸、磷酸、氫氟酸、有機酸等非氧化酸、堿、非氧化鹽液 |
| 哈氏合金C |
HC |
耐氧化性酸（硝酸、混酸、鉻酸與硫酸混合介質），耐氧化性鹽類（Fe3?、Cu2?），耐海水 |
| 鈦 |
Ti |
耐海水、各種氯化物和次氯酸、氧化型酸、有機酸、堿；不耐純還原性酸（硫酸、鹽酸），但含氧化劑時腐蝕性降低 |
| 鉭 |
Ta |
優良耐腐蝕性，除氫氟酸、發煙硫酸、堿外，幾乎耐一切化學介質（鹽酸、硝酸、硫酸、王水） |
| 碳化鎢 |
- |
無腐蝕性、強磨損型介質 |
| 鉑-銥合金 |
- |
適用于幾乎所有化學物質，不適用于王水和銨鹽 |
3.6 襯里材料選型
| 襯里材料 |
代號 |
主要性能 |
最高介質溫度 |
適用范圍 |
| 氯丁橡膠 |
CR |
極好彈性，高度扯斷力，耐磨性好；耐一般低濃度酸堿鹽，不耐氧化性介質 |
80℃（特殊訂貨120℃） |
水、污水、弱磨損性泥漿、礦漿 |
| 聚氨酯橡膠 |
PU |
極好耐磨性能；耐酸堿腐蝕性能較差 |
70℃ |
中性、強磨損的礦漿、煤漿和泥漿 |
| 聚四氟乙烯 |
PTFE/F4 |
幾乎抵抗所有化學介質，耐濃酸、濃堿、有機溶劑；不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧；耐磨性不如聚氨酯，抗負壓不如氯丁橡膠 |
100℃（特殊訂貨150℃） |
濃酸、堿等強腐蝕性介質、衛生類介質 |
| 聚全氟乙丙烯 |
F46 |
不耐發煙硝酸、丁基鋰，其他化學性能與PTFE基本相同；抗負壓能力高于PTFE |
100℃（特殊訂貨150℃） |
濃酸、堿等強腐蝕性介質、衛生類介質 |
3.7 流量口徑對照表（DN100以下按國家標準取證，其余按0.5-5m/s流速取證）
| 公稱通徑DN |
流速0.5m/s(m3/h) |
流速1m/s(m3/h) |
流速2m/s(m3/h) |
流速3m/s(m3/h) |
流速4m/s(m3/h) |
流速5m/s(m3/h) |
流速10m/s(m3/h) |
| DN10 |
0.084 |
0.141 |
0.282 |
0.565 |
0.848 |
1.131 |
2.827 |
| DN15 |
0.190 |
0.318 |
0.636 |
1.272 |
1.908 |
2.544 |
6.361 |
| DN20 |
0.339 |
0.565 |
1.131 |
2.262 |
3.392 |
4.523 |
11.31 |
| DN25 |
0.530 |
0.883 |
1.767 |
3.534 |
5.301 |
7.068 |
17.67 |
| DN32 |
0.868 |
1.447 |
2.895 |
5.790 |
8.685 |
11.58 |
28.95 |
| DN40 |
1.357 |
2.262 |
4.523 |
9.047 |
13.571 |
18.09 |
45.23 |
| DN50 |
2.120 |
3.534 |
7.068 |
14.137 |
21.205 |
28.27 |
70.68 |
| DN65 |
3.583 |
5.973 |
11.945 |
23.891 |
35.837 |
47.78 |
119.45 |
| DN80 |
5.428 |
9.047 |
18.095 |
36.191 |
54.286 |
72.38 |
180.95 |
| DN100 |
8.482 |
14.137 |
28.274 |
56.548 |
84.82 |
113.09 |
282.74 |
| DN125 |
13.253 |
22.089 |
44.178 |
88.357 |
132.53 |
176.71 |
441.78 |
| DN150 |
19.085 |
31.808 |
63.617 |
127.234 |
190.85 |
254.46 |
636.17 |
| DN200 |
33.929 |
56.548 |
113.097 |
226.195 |
339.29 |
452.38 |
1130.97 |
| DN250 |
53.014 |
88.357 |
176.715 |
353.429 |
530.14 |
706.85 |
1767.15 |

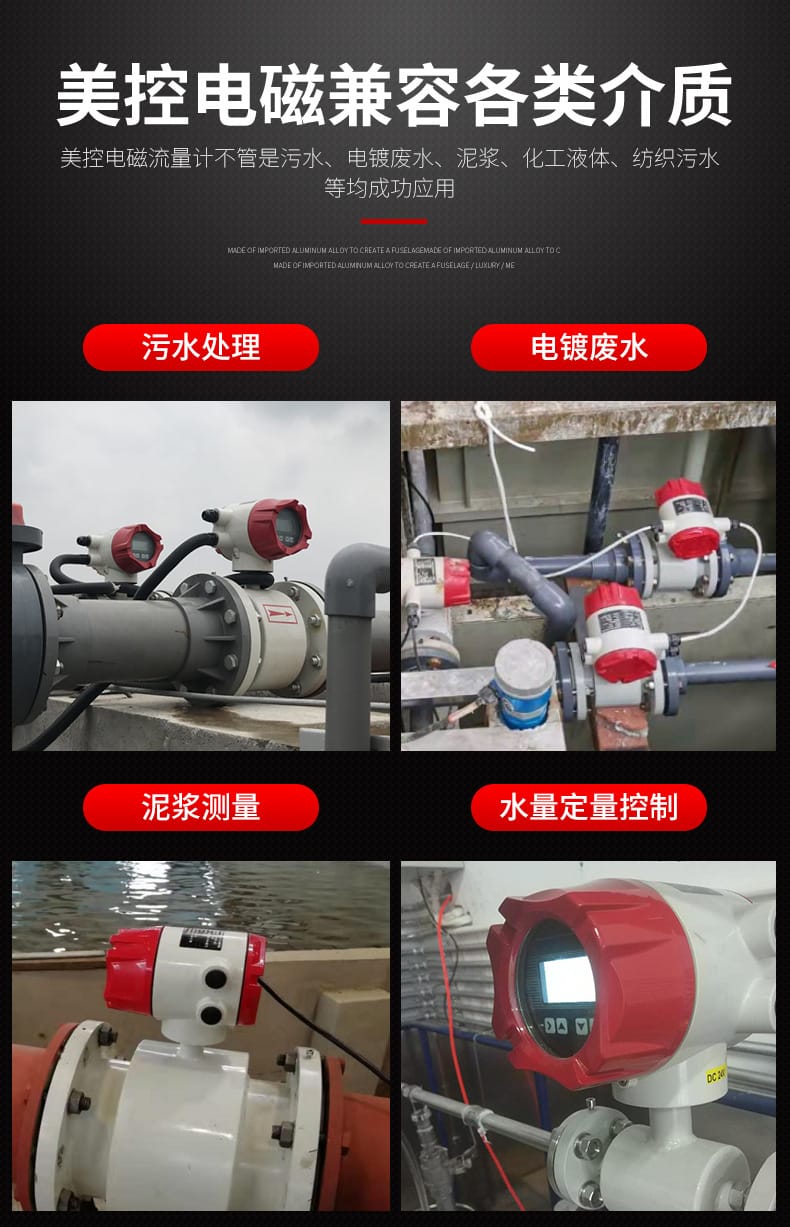

四、應用行業
4.1 主要應用領域
- 污水處理：市政污水、工業廢水處理流量監測
- 電鍍廢水：含重金屬離子廢水計量
- 化工行業：鹽酸、硫酸等強腐蝕性介質測量

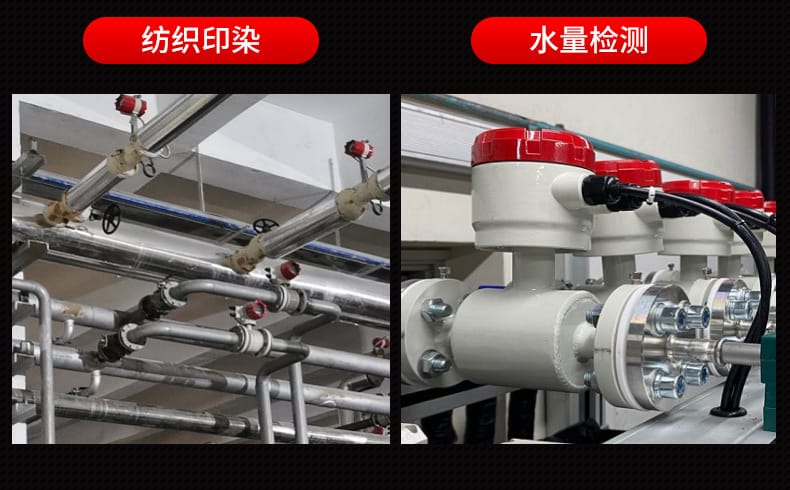

- 紡織印染：紡織污水流量控制
- 食品醫藥：衛生型設計滿足CIP/SIP清洗要求
- 泥漿測量：礦漿、煤漿、泥漿等固液兩相流計量
- 水量定量控制：工業過程配料、灌裝控制
4.2 適用介質特性
- 各類導電液體（電導率≥5μS/cm）
- 腐蝕性介質：鹽酸、硫酸、硝酸、王水等
- 磨損性介質：礦漿、煤漿、泥漿
- 衛生類介質：食品、制藥行業液體

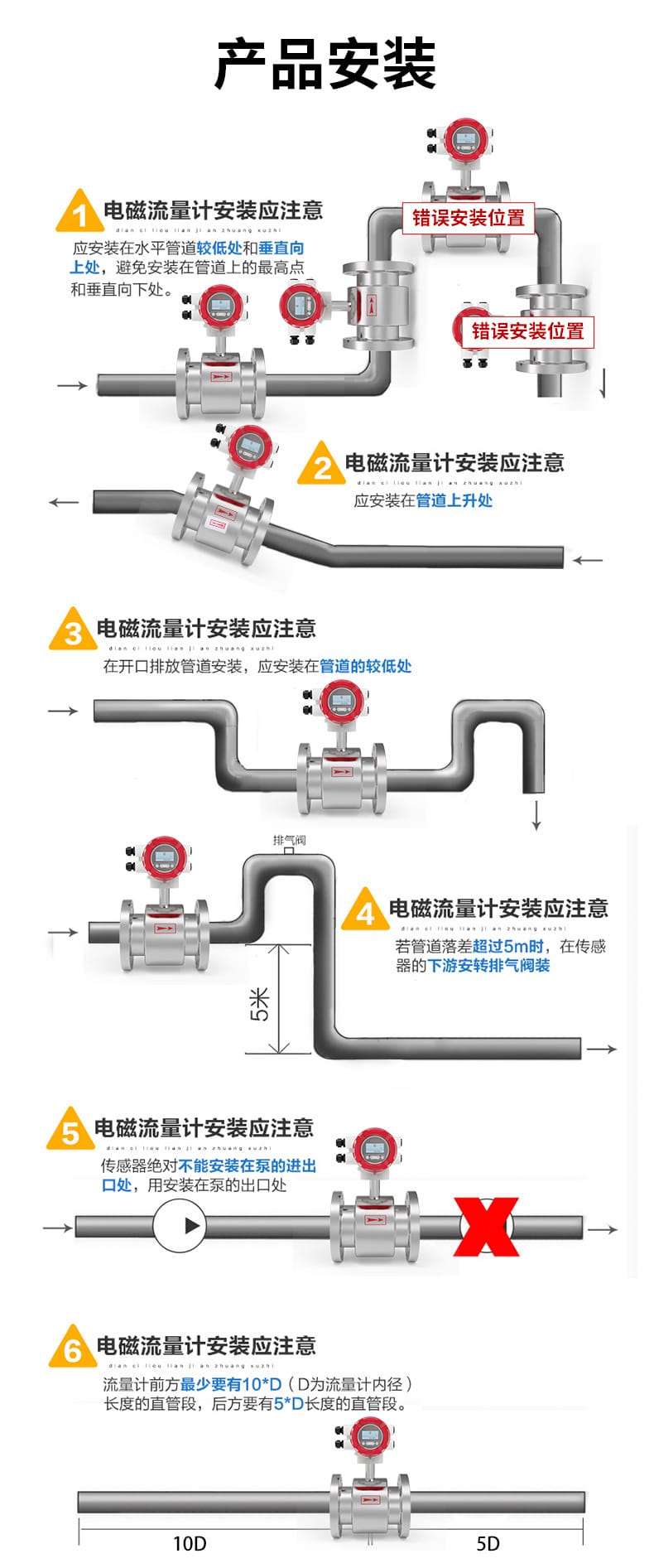

五、安裝條件
5.1 安裝位置要求
? 推薦安裝位置
? 避免安裝位置
- 管道最高點
- 垂直向下處
- 泵的進出口處（應安裝在泵出口）
5.2 特殊工況安裝
| 工況類型 |
安裝要求 |
| 開口排放管道 |
安裝在管道較低處 |
| 管道落差>5m |
傳感器下游安裝排氣閥 |
| 水平管道 |
電極軸線保持水平，防止氣泡覆蓋電極 |
5.3 直管段要求
- 前方直管段：≥10D（D為流量計內徑）
- 后方直管段：≥5D
5.4 接地要求
- 傳感器必須可靠接地
- 接地電阻≤10Ω
- 金屬管道可直接接地，非金屬管道需加裝接地環
六、注意事項
6.1 安全警示
?? 嚴禁用于防爆場合 — 本產品非防爆型設計，禁止在易燃易爆環境中使用
6.2 使用注意事項
- 介質要求：確保被測液體電導率≥5μS/cm，低電導率液體可能導致測量不穩定
- 滿管要求：傳感器必須保證測量管內始終充滿液體，嚴禁非滿管運行
- 氣泡防范：避免氣泡進入測量管，安裝位置應避開易積聚氣體的部位
- 溫度限制：嚴格在標定溫度范圍內使用，超溫可能損壞襯里
- 壓力沖擊：避免水錘效應和劇烈壓力波動，必要時加裝緩沖裝置
- 定期維護：定期檢查電極結垢情況，強腐蝕性介質需縮短維護周期
6.3 選型注意事項
- 強酸堿環境優先選用HB/HC合金電極+PTFE/F46襯里
- 強磨損介質優先選用碳化鎢電極+聚氨酯橡膠襯里
- 衛生級應用優先選用PTFE/F46襯里+卡箍安裝
6.4 質保說明
- 質保三年（限D(zhuǎn)N150以上，常規工況）
- 人為損壞、超范圍使用、不可抗力因素不在質保范圍
- 質保期內非人為故障免費維修或更換
6.5 知識產權聲明
- "美控"商標為杭州美控自動化技術有限公司合法持有
- 未經本公司允許，禁止擅自使用店鋪內的商標、圖片及信息
6.6 數據聲明
以上頁面中數據均由我司實驗室提供，因產品升級、換代等原因可能存在差異，實際以收到實物及說明書為準。如有疑問，請聯系旺旺客服。
