品牌：MEACON 杭州美控

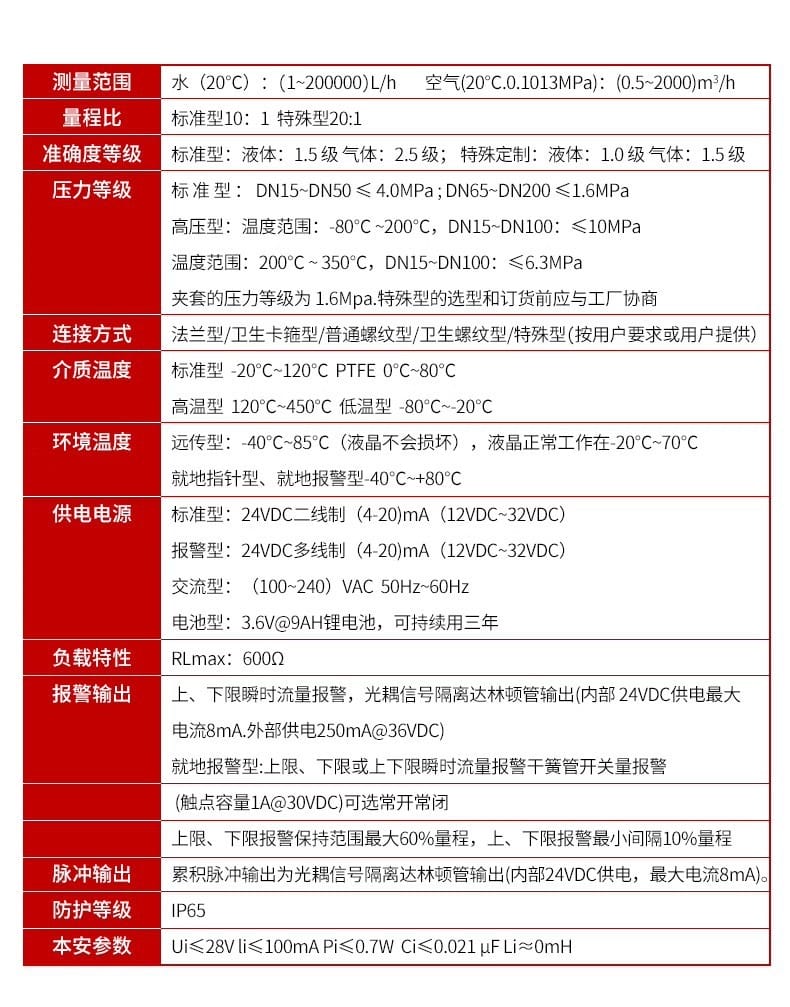

| 項目 | 參數 |
|---|---|
| 測量范圍 | 水(20℃)：(1～200,000) L/h 空氣(20℃, 0.1013MPa)：(0.5～2,000) m3/h |

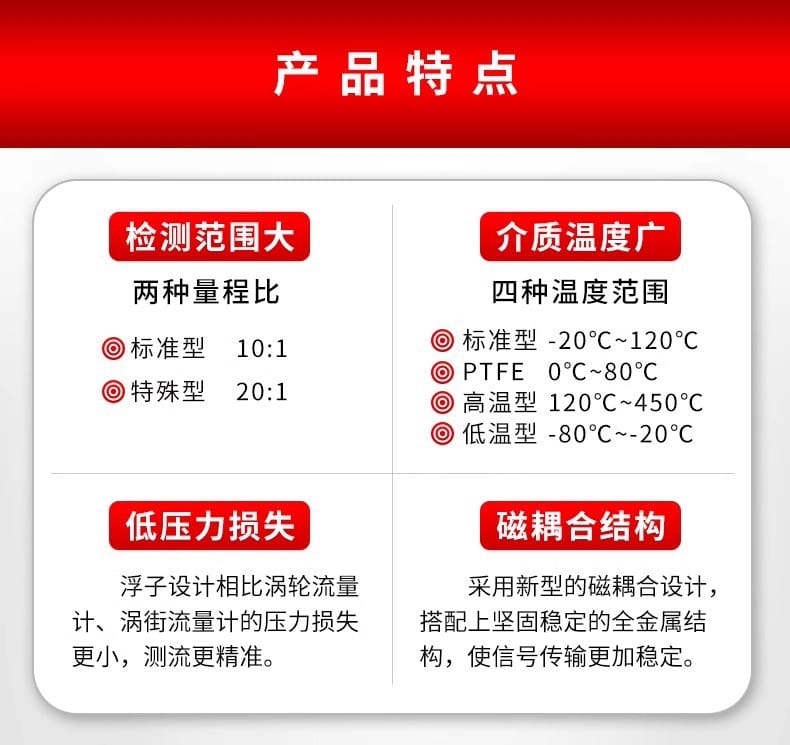

| 量程比 | 標準型：10:1；特殊型：20:1 |
| 準確度等級 | 標準型：液體1.5級，氣體2.5級 特殊定制：液體1.0級，氣體1.5級 |
| 壓力等級 | - 標準型： DN15～DN50：≤4.0 MPa DN65～DN200：≤1.6 MPa - 高壓型： -200℃～350℃范圍內： DN15～DN100：≤10 MPa（≤200℃）或 ≤6.3 MPa（≤350℃） - 夾套型壓力等級：1.6 MPa |

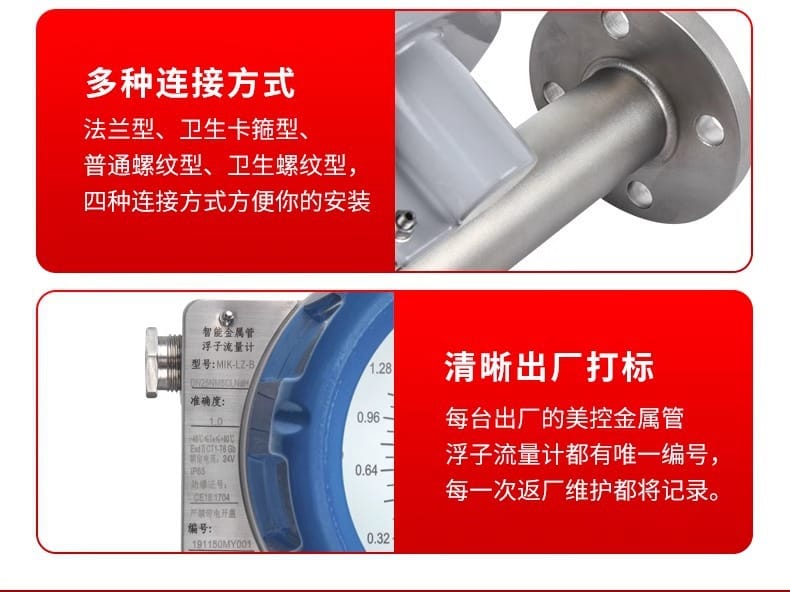

| 連接方式 | 法蘭型 / 衛生卡箍型 / 普通螺紋型 / 衛生螺紋型 / 定制型 |
| 介質溫度 | 標準型：-20℃～120℃ PTFE型：0℃～80℃ 高溫型：120℃～450℃ 低溫型：-80℃～-20℃ |
| 環境溫度 | 遠傳型：-40℃～85℃（液晶不損壞），正常工作-20℃～70℃ 就地指針/報警型：-40℃～+80℃ |
| 供電電源 | - 標準型：24VDC，二線制 (4-20)mA（12～32VDC） - 報警型：24VDC 多線制 - 交流型：(100～240)VAC，50Hz～60Hz - 電池型：3.6V@9Ah 鋰電池，續航約3年 |
| 負載特性 | RLmax：600Ω |

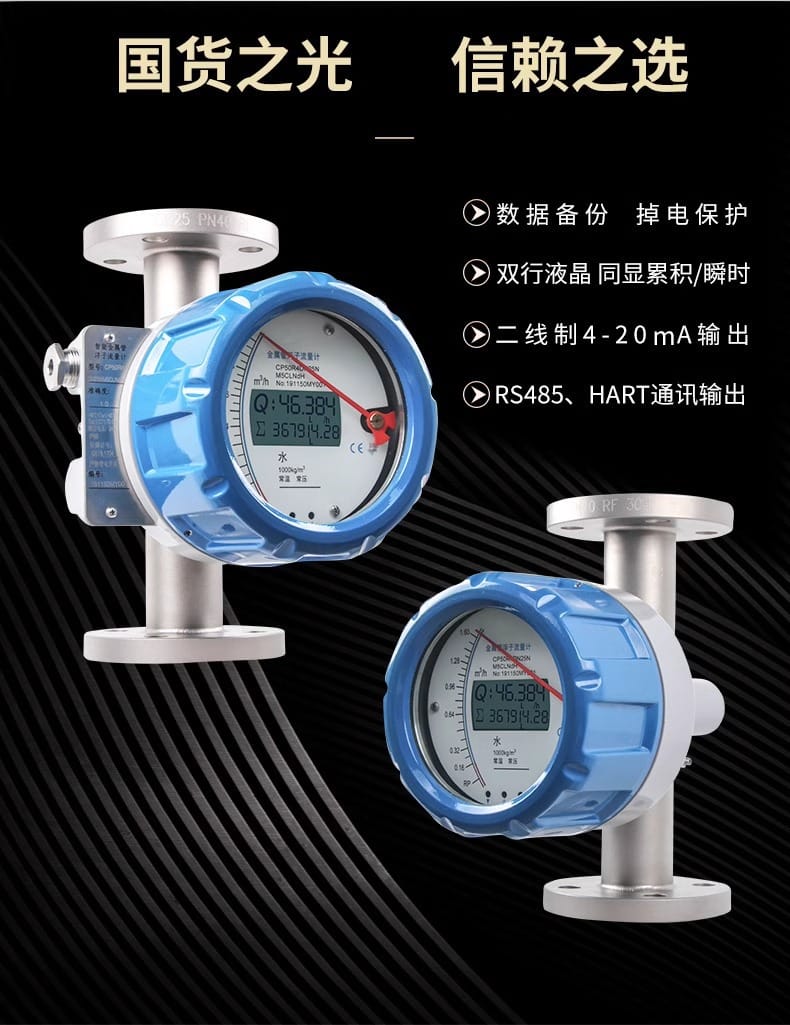

| 輸出信號 | - 二線制4-20mA輸出 - RS485 / HART通訊輸出 |
| 報警輸出 | 上下限瞬時流量報警，光耦隔離達林頓管輸出（內部24VDC，最大8mA） 干簧管開關量報警（觸點容量1A@30VDC），可選常開/常閉 報警保持范圍最大60%量程，最小間隔10%量程 |
| 脈沖輸出 | 累積脈沖輸出，光耦隔離達林頓管輸出（內部24VDC，最大8mA） |
| 防護等級 | IP65 |
| 本安參數 | Ui≤28V，Ii≤100mA，Pi≤0.7W，Ci≤0.021μF，Li≤0mH |

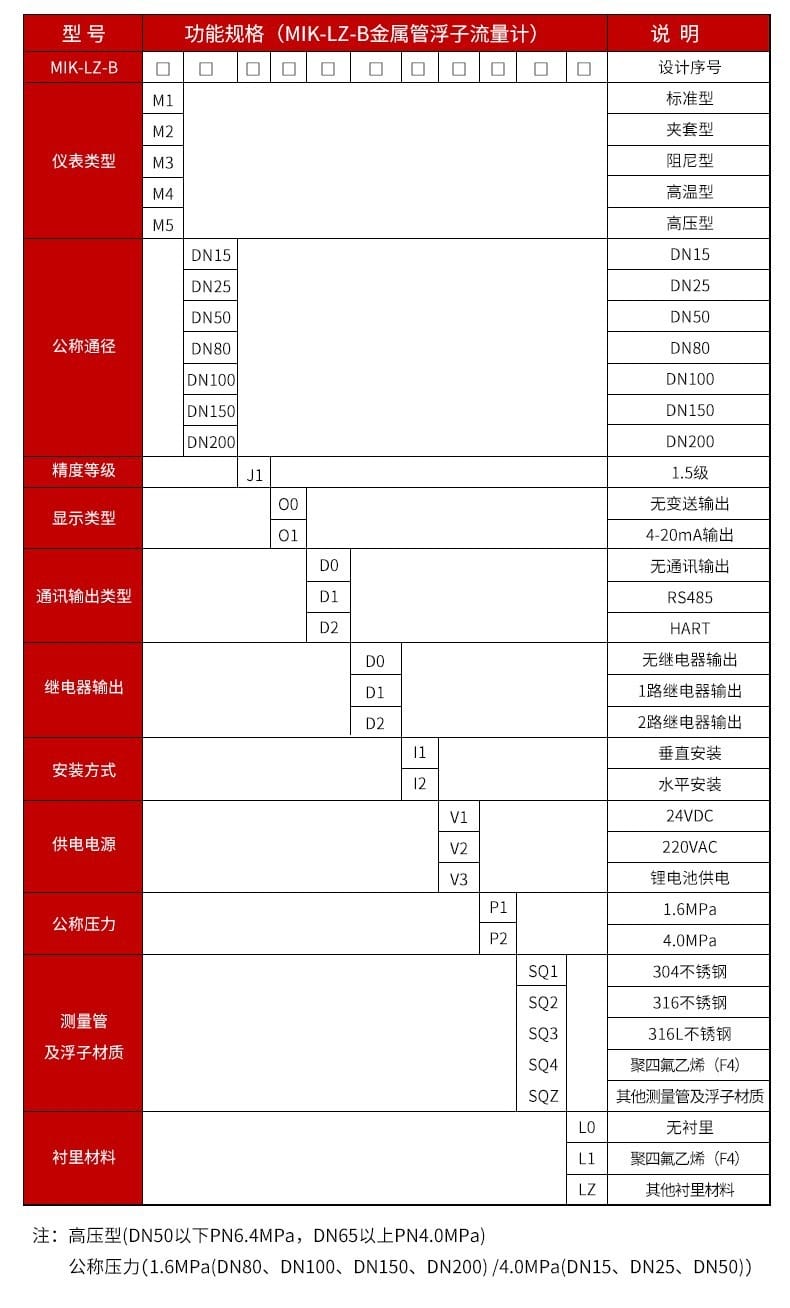

| 型號字段 | 含義 |
|---|---|
| MIK-LZ-B | 設計序號 |
| M1～M5 | 儀表類型：M1=標準型，M2=夾套型，M3=阻尼型，M4=高溫型，M5=高壓型 |
| DN15～DN200 | 公稱通徑 |
| J1 | 精度等級：1.5級 |
| 00/01 | 顯示類型：00=無變送輸出，01=4-20mA輸出 |
| D0/D1/D2 | 通訊輸出：D0=無，D1=RS485，D2=HART |
| D0/D1/D2 | 繼電器輸出：D0=無，D1=1路，D2=2路 |
| 1/12 | 安裝方式：1=垂直安裝，12=水平安裝 |
| V1/V2/V3 | 供電方式：V1=24VDC，V2=220VAC，V3=鋰電池 |
| P1/P2 | 公稱壓力：P1=1.6MPa，P2=4.0MPa |

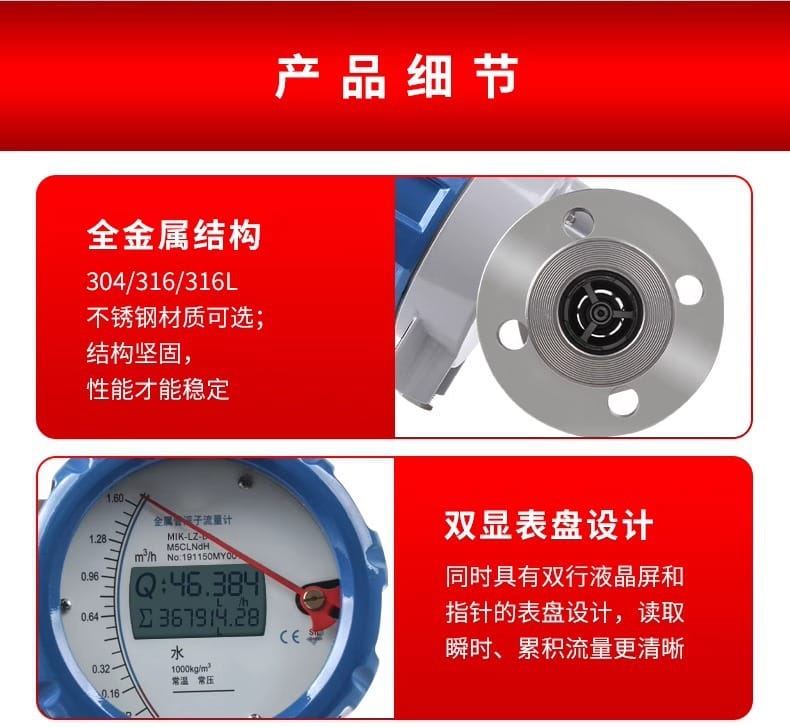

| SQ1～SQZ | 測量管及浮子材質：304、316、316L、F4或其他 |
| L0/L1/LZ | 襯里材料：L0=無襯里，L1=F4，LZ=其他 |
注：高壓型規格為 DN≤50 時 PN6.4MPa，DN＞50 時 PN4.0MPa。
