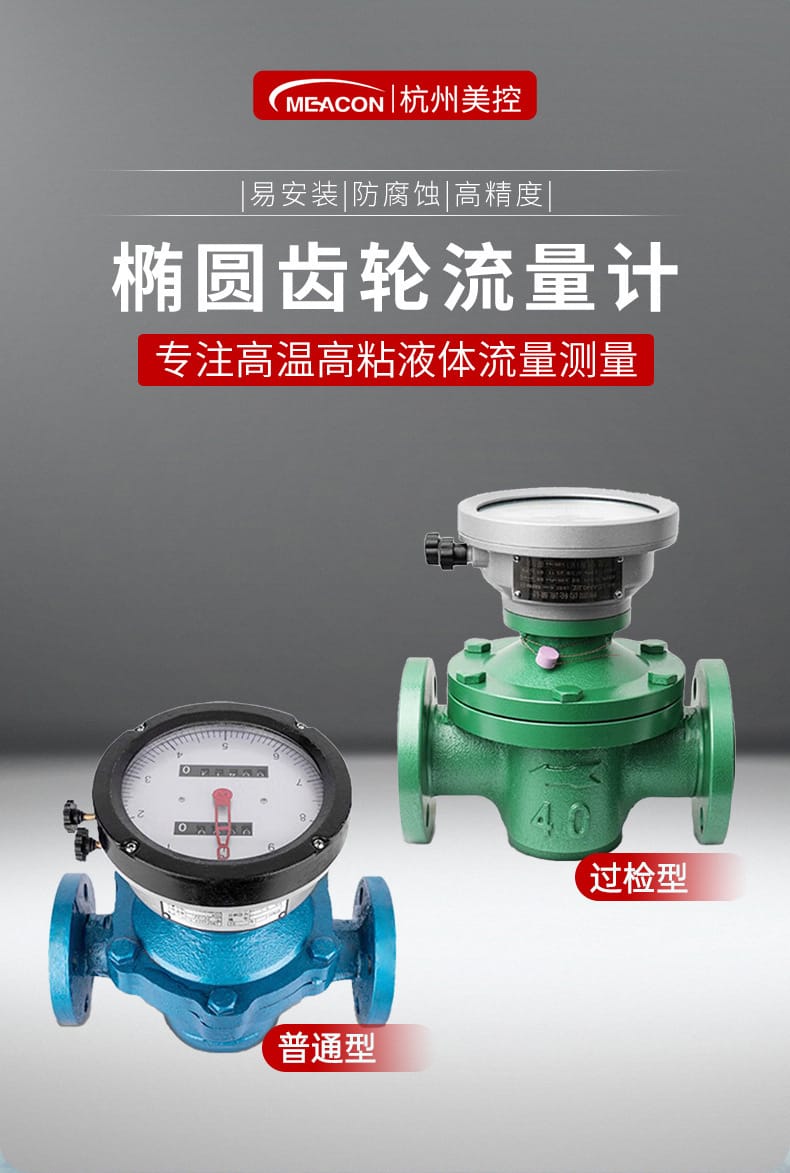

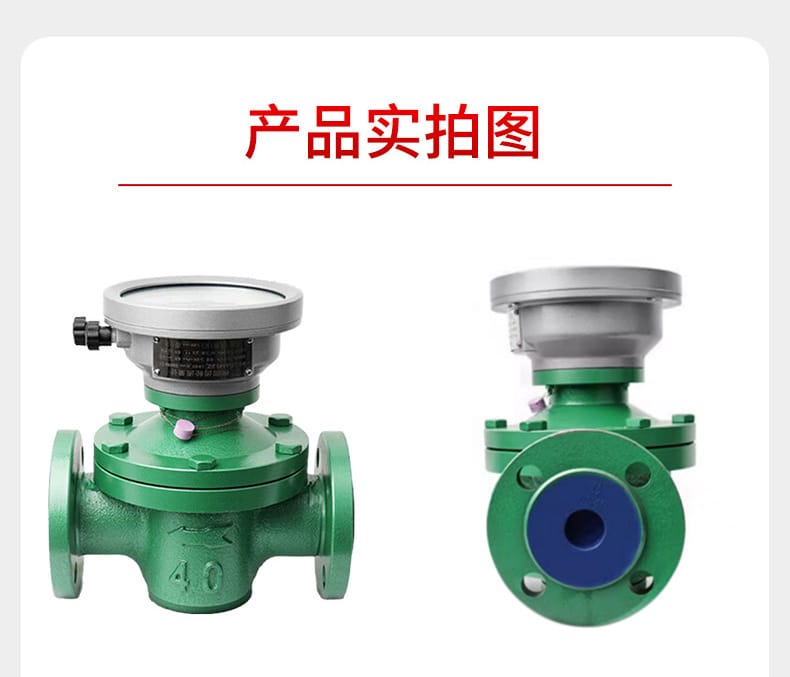

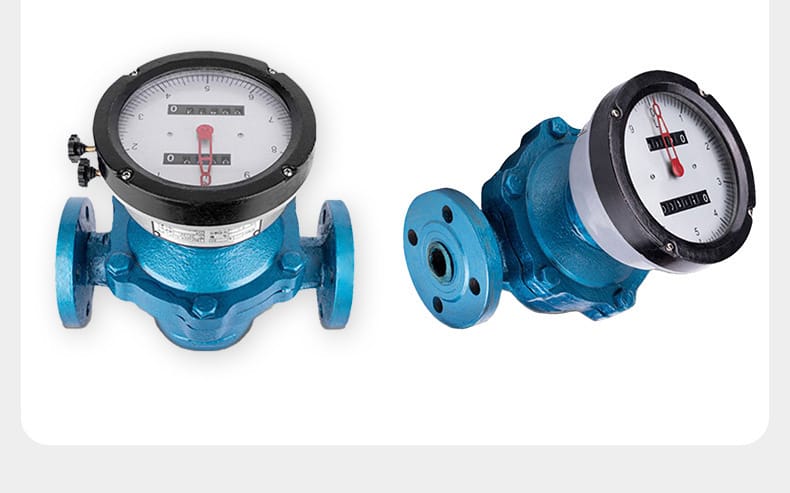

美控柴油食用油樹脂高溫粘性液體橢圓齒輪流量計（MEACON 杭州美控）
核心特點

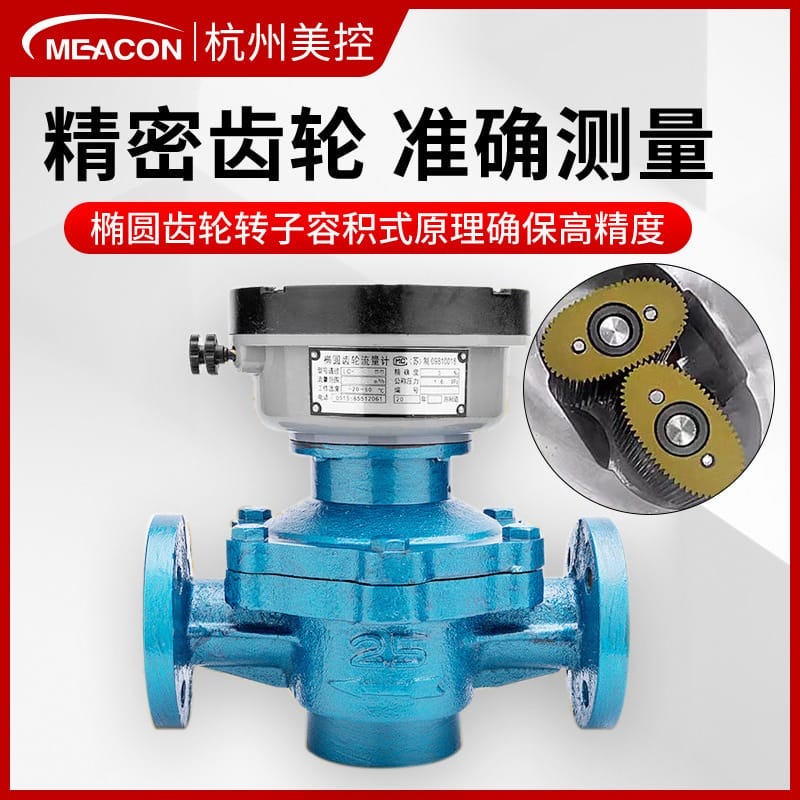

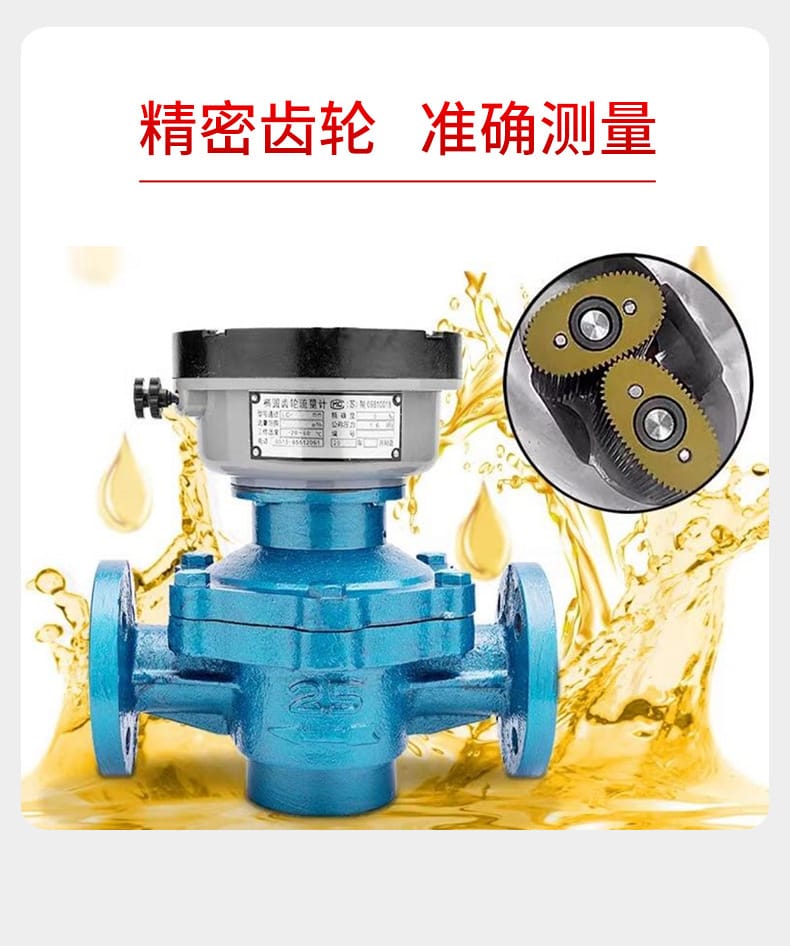

- 高精度測量：采用精密橢圓齒輪結構，基本誤差限低至 ±0.5%，確保計量準確可靠。

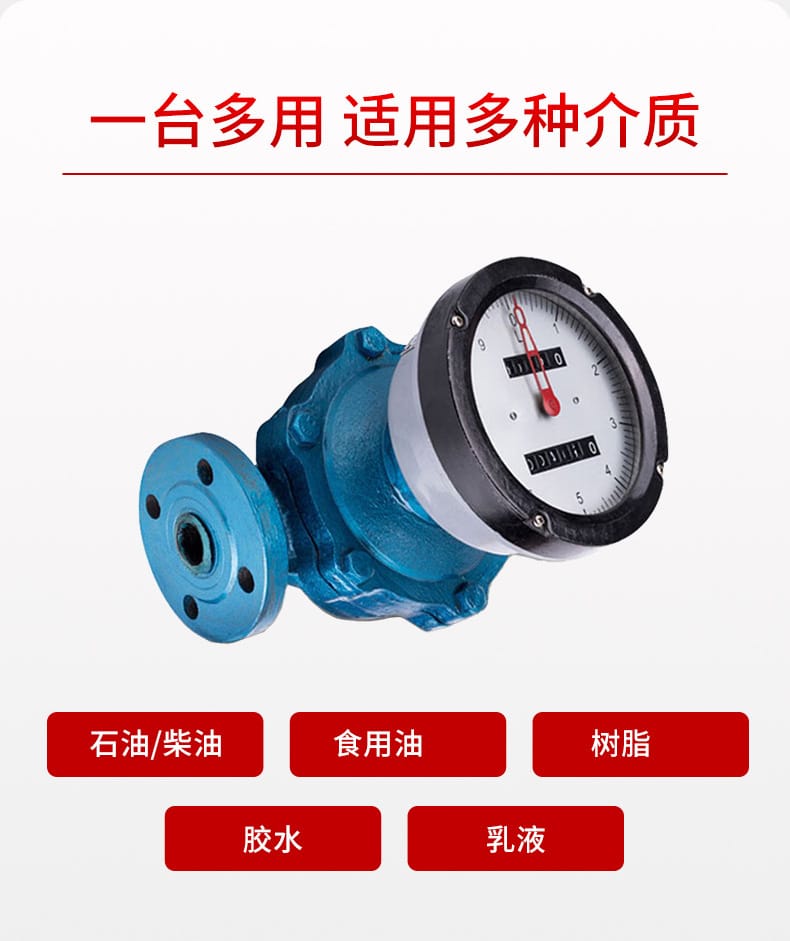

- 適用高粘度介質：支持液體粘度范圍 2~75 mPa·s（部分型號可達 2~200 mPa·s），適用于柴油、食用油、樹脂、膠水、乳液等高粘性液體。
- 耐高溫設計：標準工作溫度為 -20℃ ~ +100℃，高溫型可定制，滿足高溫工況需求。

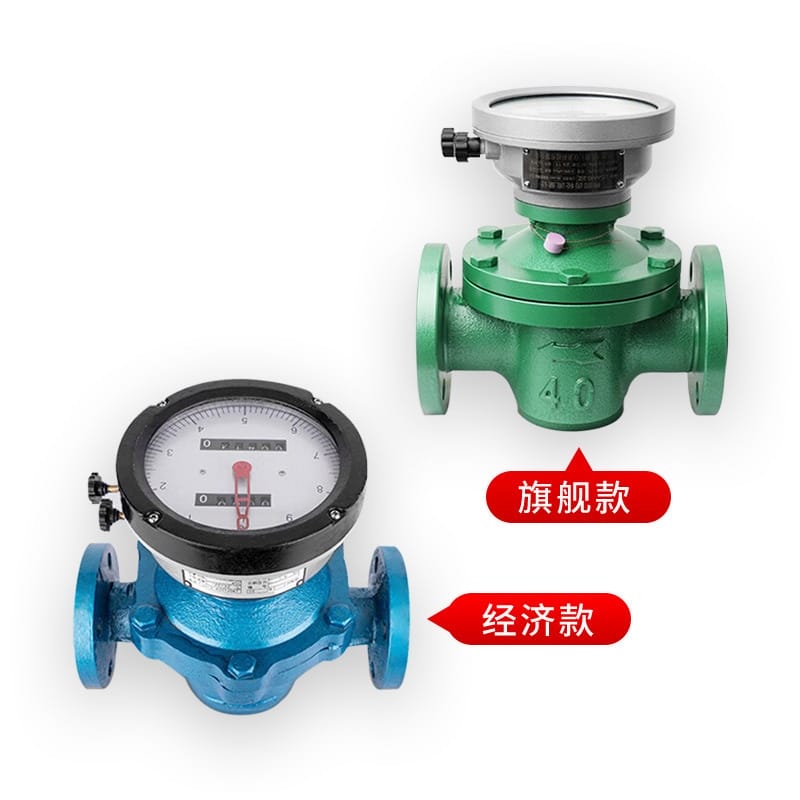

- 多種材質可選：提供鑄鐵（LC-A）、鑄鋼（LC-E）、不銹鋼（LC-B）三種殼體材質，適應不同腐蝕性環境。

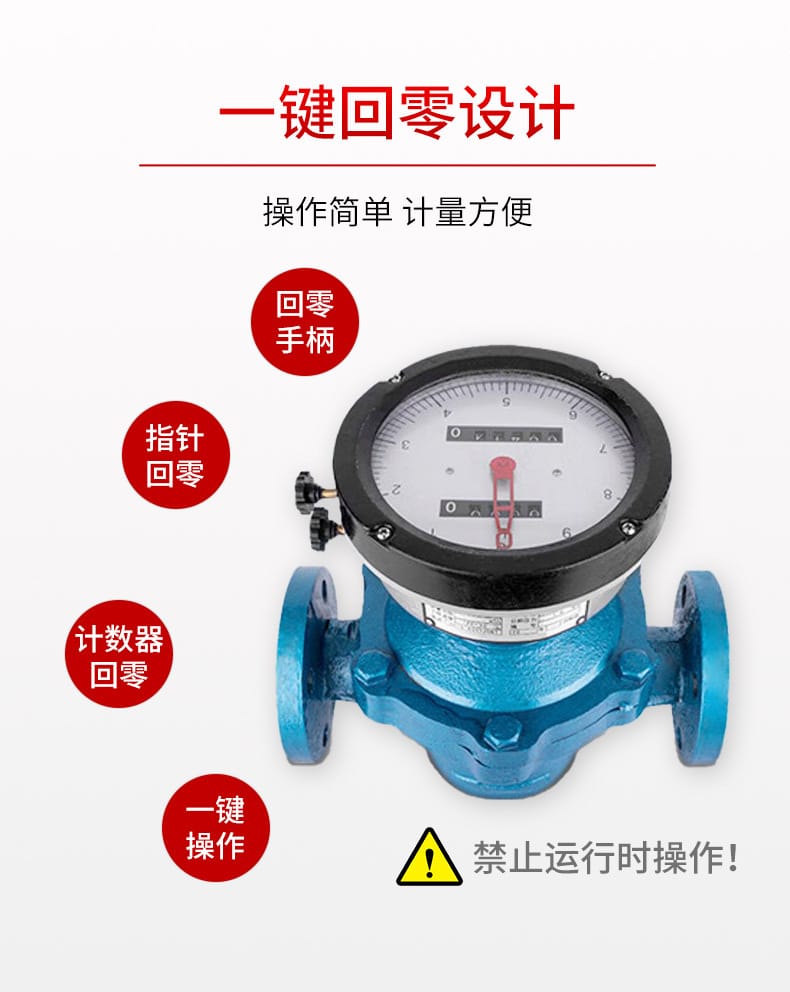

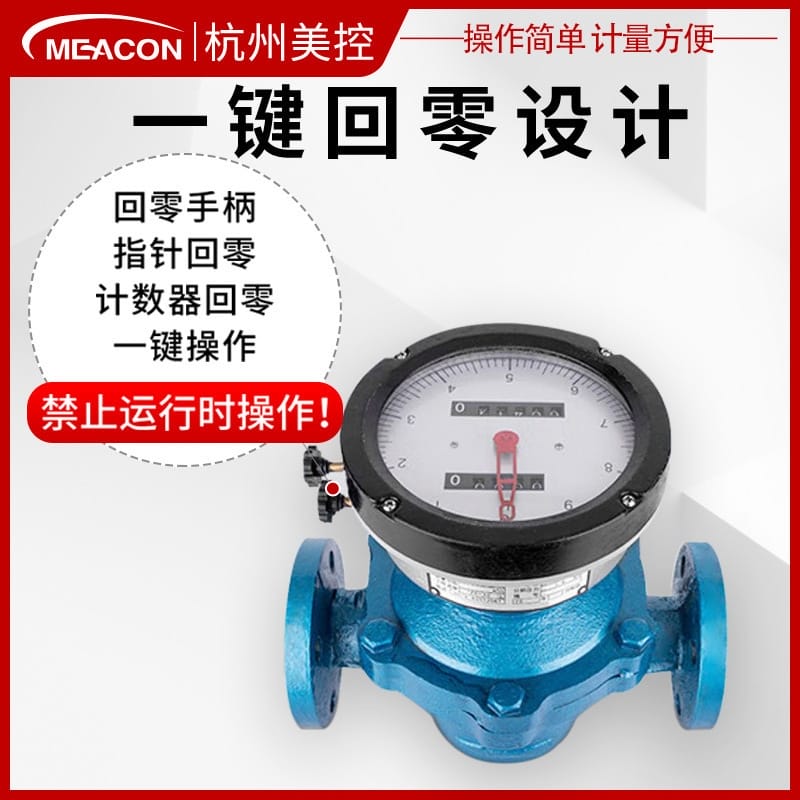

- 一鍵回零功能：配備機械式回零手柄，操作簡便，便于單次流量清零與累積計量管理（禁止運行時操作）。

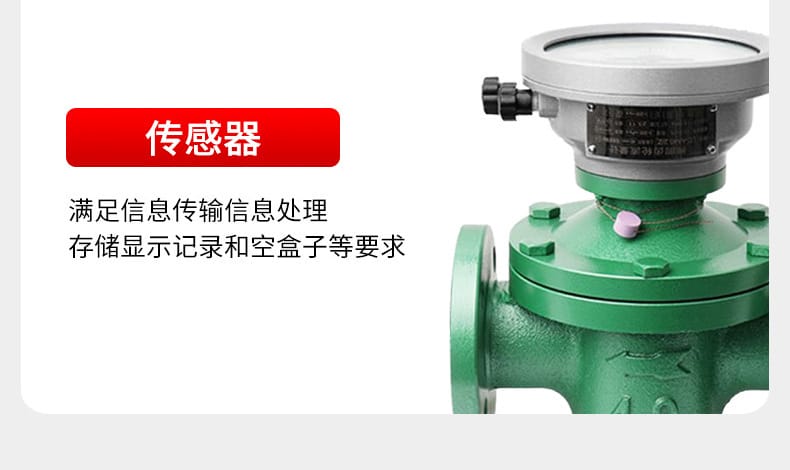

- 多重信號輸出選項：支持無信號（機械指針顯示）、脈沖信號、4-20mA 電流輸出，滿足自動化系統集成需求。

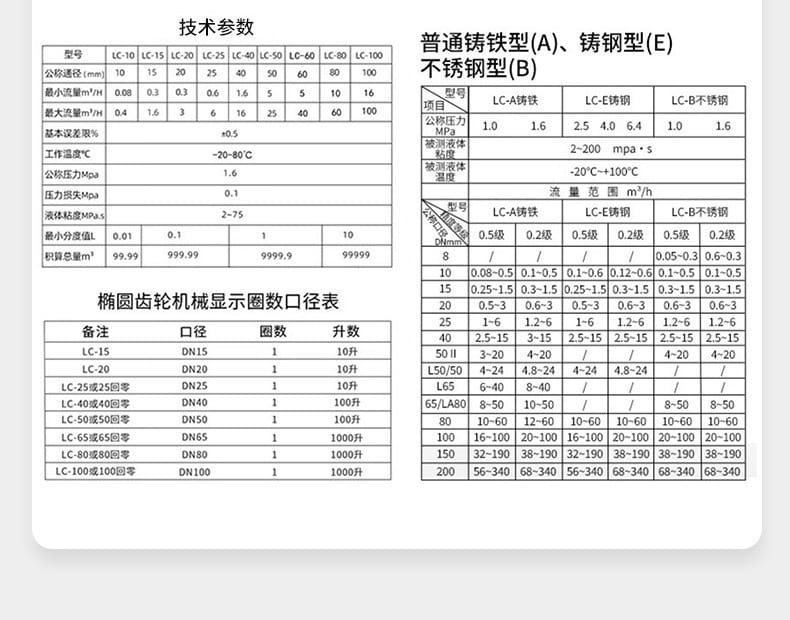

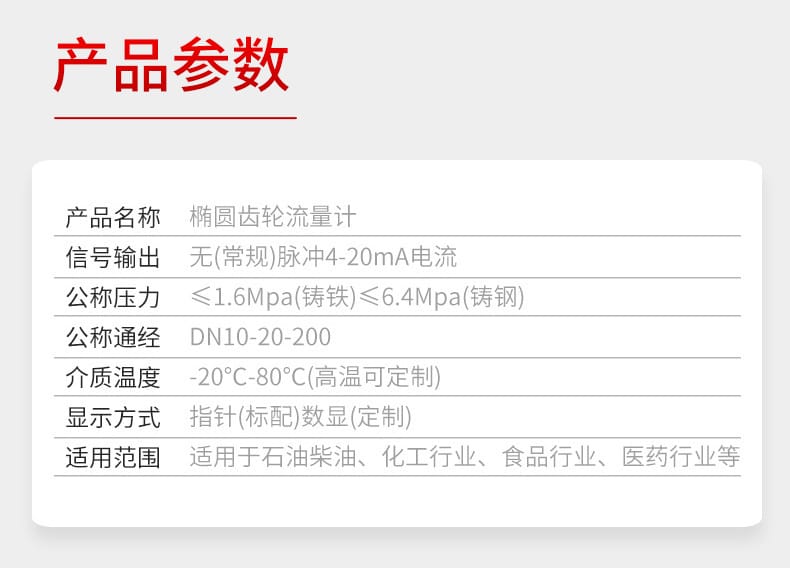

技術參數
| 項目 |
參數 |
| 產品名稱 |
橢圓齒輪流量計 |
| 公稱通徑 (DN) |
DN8 ~ DN200（常見型號：DN10、15、20、25、40、50、65、80、100、150、200） |
| 公稱壓力 |
≤1.6 MPa（鑄鐵/不銹鋼）；≤6.4 MPa（鑄鋼） |
| 介質溫度 |
-20℃ ~ +100℃（標準型），高溫可定制 |
| 液體粘度適用范圍 |
2 ~ 75 mPa·s（普通型）；2 ~ 200 mPa·s（部分型號） |
| 精度等級 |
±0.5%（0.5級）、±0.2%（0.2級高精度型） |
| 壓力損失 |
≤0.1 MPa |
| 最小分度值 |
0.01 L ~ 10 L（依口徑而定） |
| 積算總量范圍 |
最大可達 99999 m3 |
| 信號輸出方式 |
無（標配指針顯示）、脈沖、4-20mA 電流 |
| 顯示方式 |

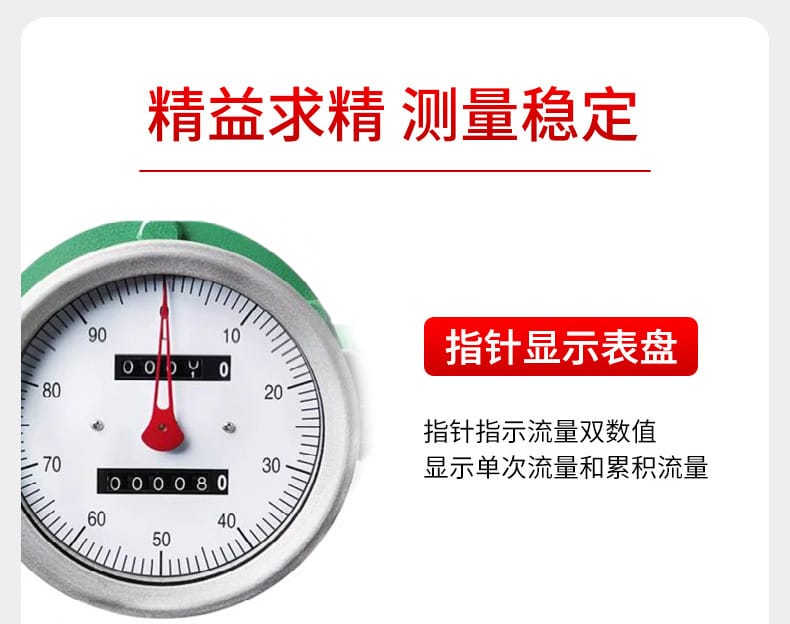

指針顯示（標配），數顯表頭（可定制） |
| 安裝方向要求 |
表盤必須垂直于地面，橢圓齒輪軸保持水平 |

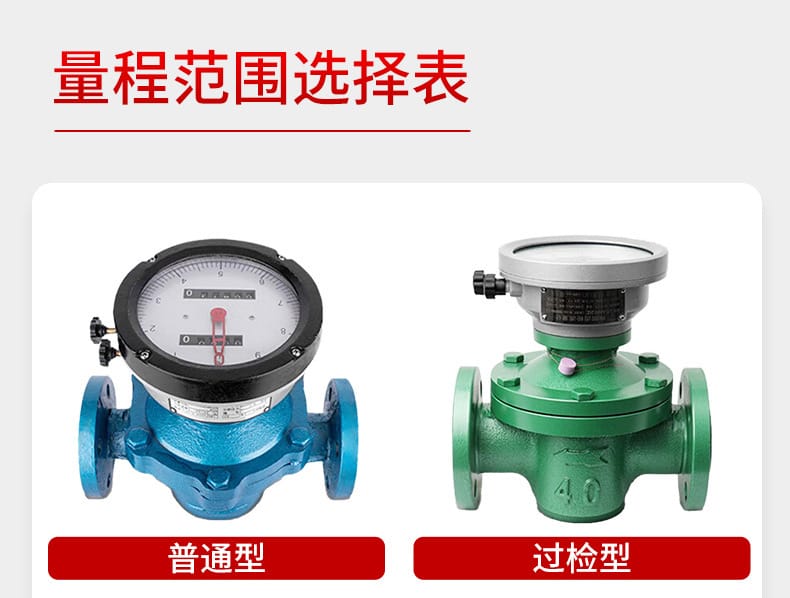

常用型號流量范圍對照表（0.5級）
| 型號 |
公稱通徑 (mm) |
流量范圍 (m3/h) |
| LC-10 |
10 |
0.08 ~ 0.5 |
| LC-15 |
15 |
0.25 ~ 1.5 |
| LC-20 |
20 |
0.5 ~ 3 |
| LC-25 |
25 |
1 ~ 6 |
| LC-40 |
40 |
2.5 ~ 15 |
| LC-50 |
50 |
3 ~ 20 |
| LC-80 |
80 |
10 ~ 60 |
| LC-100 |
100 |
16 ~ 100 |
應用行業
- 食品與食用油行業：食用油灌裝、油脂輸送計量
- 石油化工行業：柴油、燃料油、潤滑油流量監測
- 化工行業：樹脂、膠水、乳液、溶劑等高粘度化學品計量
- 醫藥行業：藥液配比、原料輸送控制
- 汽車制造與能源領域：燃油系統測試、工業潤滑系統監控
- 航天與船舶工業：中船重工、中國航天等高端裝備制造配套使用
廣泛服務客戶包括：農夫山泉、可口可樂、長安汽車、萬科、霍尼韋爾、中船重工、中國航天等大型企業。

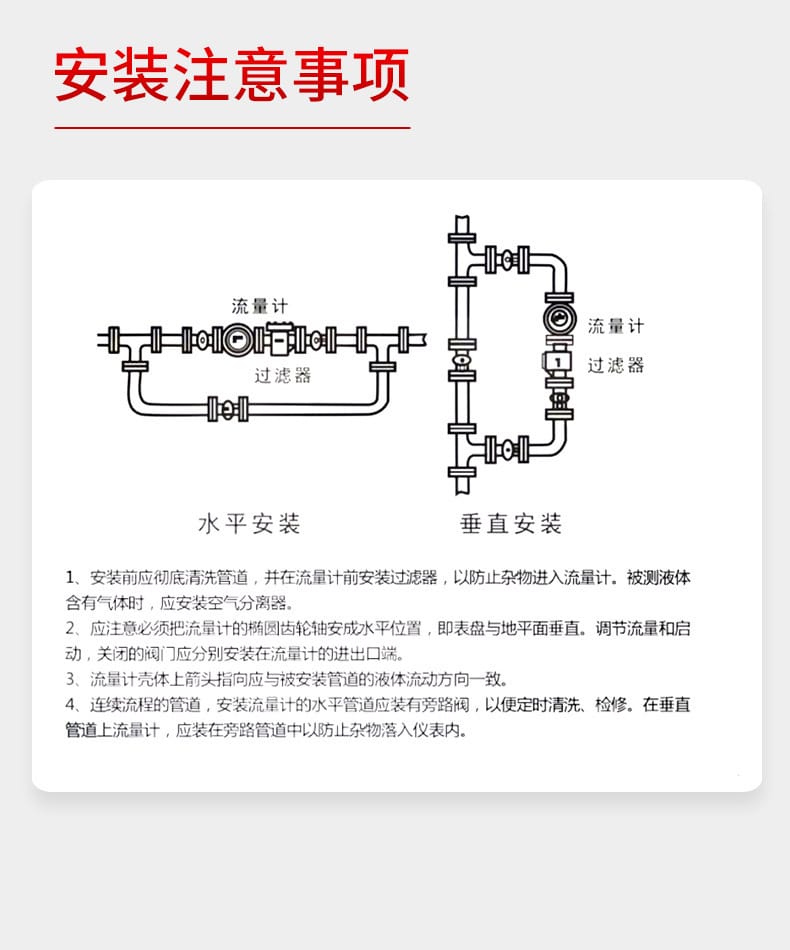

安裝條件
- 管道預處理：安裝前應徹底清洗管道，避免焊渣、雜質進入流量計內部造成損壞。
- 前置過濾器：必須在流量計前端安裝過濾器，防止顆粒物堵塞或磨損齒輪機構。
- 空氣分離裝置：當被測液體含有氣體時，需加裝空氣分離器以保證測量精度。
- 流向一致性：流量計殼體上的箭頭方向必須與管道液體流動方向一致。
- 水平安裝要求：橢圓齒輪軸必須保持水平狀態，即表盤應與地平面垂直。
- 閥門配置：調節閥和啟閉閥應分別安裝在流量計的進口和出口端，便于控制流量及維護。
- 旁路設計建議：
- 水平管道應設置旁路和旁通閥，方便定期清洗和檢修；
- 垂直管道安裝時，建議將流量計置于旁路管路上，防止雜物自然沉降進入儀表。
注意事項
- ? 嚴禁在運行過程中進行“回零”操作，否則可能導致傳動機構損壞。
- 安裝時避免強力擰緊法蘭螺栓，以防殼體變形影響齒輪運轉。
- 長期停用時應排空內部介質，尤其是腐蝕性或易凝固液體，防止結垢或腐蝕。
- 定期檢查過濾器是否堵塞，并及時清理，確保流體清潔。
- 不銹鋼型號適用于強腐蝕性介質，選型時應根據實際介質化學性質合理選擇材質。
- 若需遠傳信號輸出，請選用帶發信器的型號并做好接地屏蔽，防止電磁干擾。
- 所有產品出廠前均通過全自動檢測平臺校驗，精度有保障，非專業人員不得擅自拆卸或調整精度調節器。

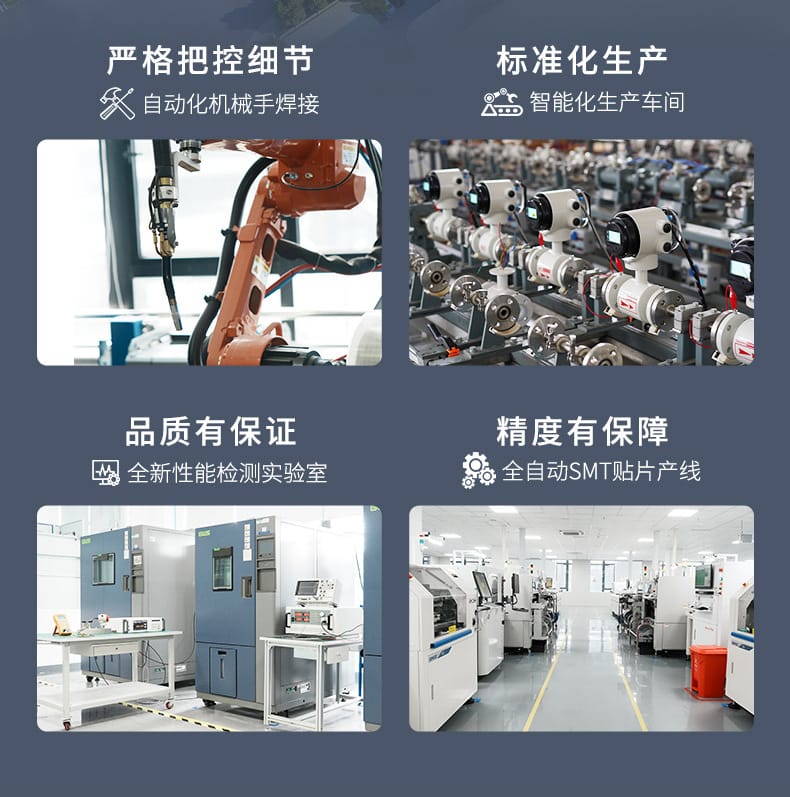

品牌實力背書：杭州美控自動化技術有限公司為國家標準主要起草單位、“專精特新”企業、中國儀器儀表學會理事單位，擁有近100項技術專利，通過 ISO9001、SGS、CE、萬泰認證，年產超30萬臺傳感設備，全國設有30+技術服務辦事處，品質值得信賴。
